Как правильно установить полотенцесушитель в ванной – наглядная инструкция

Для чего нужен полотенцесушитель

Согласно определениям из строительных справочников, полотенцесушитель — это нагревательный прибор, представляющий собой трубу с пропускаемым по ней теплоносителем (горячей водой) и предназначенный для сушки полотенец и халатов. Старые образцы имели форму петли или змеевика из водопроводной трубы несколько большего диаметра, чем стояки.

Дополнительная функция прибора состоит в обогреве и сушке помещения, предотвращающих образование плесени и появление дурных запахов. Изначально использовались только водяные полотенцесушители, но в последнее время появились конструкции с электронагревателями, не требующими подключения к системе подачи теплоносителя, но нуждающиеся в электроэнергии. Электрический прибор является аналогом любого конвектора или нагревателя. Эти устройства потребляют большое количество энергии, что увеличивает расходы на оплату счетов, поэтому используются преимущественно в частных домах, не имеющих подключения к системе ГВС или ЦО.

Старые модели змеевиков подключались к обратному трубопроводу системы ГВС

Водяные (сантехнические) полотенцесушители по конструкции мало изменились со времён появления, основной прогресс коснулся внешнего вида. Единственным серьёзным отличием можно назвать разъёмное соединение, с помощью которого прибор присоединяют к трубам ГВС, тогда как старые образцы были герметично приварены и для демонтажа их надо было отрезать. Сантехнические полотенцесушители требуют расходов только для приобретения и монтажа, после чего обходятся владельцу практически бесплатно. Они удобны, не занимают много места, позволяют просушить одновременно несколько полотенец или иных вещей. Параллельно с основной работой, выполняемой по мере необходимости, приборы делают дополнительную (и постоянную) — осушают воздух в помещении и обогревают его.

Установка полотенцесушителя в ванной своими руками: только то, что действительно подходит

Итак, в большинстве случаев в ванной комнате, где и необходимо установить полотенцесушитель, имеется специальный подвод, куда и будет производиться врезка. Однако бывает по-разному и такая удобная вещь может быть и не предусмотрена

Причем чрезвычайно важно, что в результате у вас не получилось, так называемые малое кольцо, которое полностью обесценит работу прибора отопления, а также удобную сушилку для полотенец. Кроме всего прочего, современная промышленность предлагает несколько видов и типов подобных приспособлений:

  • Электрического типа сушки для полотенец, которые работают от сети, причем они не совсем безопасны в достаточно влажных помещениях, таких как ванная комната.
  • Комбинированные сушители для белья и полотенец, в которых посредством электричества нагревается какая-либо жидкость, вода, мазут и так далее.
  • Водяные полотенцесушители, которые могут подключаться двумя методами – к общей системе отопления квартитры или же дома, а также просто к трубе по которой и подается горячая вода.

Нужно знать

Наиболее распространенными видами сушки, конечно же, были, есть и остаются именно водяные, которые можно легко подключить собственными руками и не волноваться о последствиях. Для их подключения нужно иметь две основные трубы: подвод и отвод. Причем стоит очень внимательно следить за правильностью врезки, иначе может образоваться глухое кольцо, которое способно и вовсе свести на нет функциональность сушителя, да еще и соседям отсечь доступ горячей воды, к примеру, в батарею отопления.

Так как действительно самыми простыми в монтаже, а также и наиболее востребованными на рынке, благодаря простоте конструкции, а, следовательно, и более низкой стоимости, являются сушки для полотенец водяного типа, то и речь пойдет как раз о них. Разобравшись, как установить полотенцесушитель водяной, вы уже будете готовы выполнять и другой ремонт сантехники в доме, но об этом стоит поговорить позже.

Общие правила монтажа

Независимо от выбранной схемы подключения, существуют общие принципы, согласно которым производится монтаж:

для того чтобы правильно разместить оборудование, не поленитесь предварительно произвести разметку на стене с помощью рулетки и маркера. В процессе работ регулярно проверяйте ровность изделия с помощью строительного уровня. Это поможет избежать разочарований и переделок, все стыки необходимо тщательно уплотнять и герметизировать. В качестве герметика обычно используется пакля, которой обматываются места соединений. Для уплотнителей лучше всего подойдут тефлоновые прокладки, затягивать все гайки необходимо плавно, чтобы избежать возможности срыва резьбы. Под гаечный ключ желательно положить кусок мягкой ткани, все элементы полотенцесушителя крепятся мягким способом, жесткий недопустим из-за перепадов температур, после того как установка произведена, а все стыки тщательно герметизированы, необходимо открыть запорные вентили, чтобы осуществить подачу горячей воды в систему. Открывать краны нужно плавно, в противном случае высок риск возникновения гидравлического удара, который может мгновенно повредить систему, все элементы системы должны быть сделаны из одного вида металла, в противном случае возможно возникновение электролитической коррозии, если вы планируете замаскировать стояк или трубы подводки в стене, то после полной установки системы сначала протестируйте ее на работоспособность, и только потом приступайте к отделочным работам. В этом случае вы сможете заметить протечку в любом месте соединения

Если же большинство стыков будет спрятано в стене, то вы сможете увидеть данную неприятность только после того, как она перерастет в гораздо более крупную, при монтаже важно соблюдать расстояние между стеной и оборудованием. Оно зависит от диаметра труб. Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см

Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров

Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см. Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров.

Установка водяного полотенцесушителя из нержавеющей стали не зря вызывает столько вопросов, особенно у тех, кто ранее очень редко сталкивался с сантехническими работами. Теперь вы можете видеть, сколько различных нюансов необходимо учесть в процессе установки.

Тем не менее, выполнить эту работу самостоятельно вполне реально. Если вам не хватило какой-то информации, то рекомендую посмотреть видео, ссылку на которое я оставлю ниже. Наглядные уроки зачастую усваиваются лучше, чем прочитанный текст, либо просто дополняют его, давая в итоге необходимый уровень знаний.

Впрочем, если вы все же сомневаетесь в своих силах, то для проведения данного вида работ лучше вызвать специалиста. Ведь речь идет не просто о водоснабжении, а об очень высоких температурах. Срыв неправильно установленного полотенцесушителя — дело крайне неприятное, ведь очень горячая вода льется на пол под довольно сильным напором.

В моей практике не раз бывали случаи таких вызовов. Как правила, к тому времени, когда аварийная служба успевает доехать до нужного адреса (а это не так уж долго), квартира частенько оказывается уже практически затопленной. При этом перемещаться по ней довольно сложно, учитывая температуру воды.

В общем, оцените реально свои силы и в случае неуверенности не скупитесь на мастеров. А если вы все же решились на самостоятельную работу — желаю удачи и успешного завершения!

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

  • обеспечение обогрева ванной комнаты без применения радиаторов;
  • удобное использование независимо от времени года;
  • возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

  • возможность использования устройства в качестве основного обогрева ванной комнаты;
  • невысокие затраты монтажа;
  • применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

  • бесперебойное использование при круглогодичной подаче горячей воды;
  • простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

  • для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
  • ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Схемы установки

При наличии стояка ГВС или отопления для подключения водяных полотенцесушителей используются способы подключения:

  • боковой;
  • диагональный;
  • нижний.

Выбор варианта зависит от расположения коммуникаций в помещении и модели сушилки.

Схема 1 — боковое подключение без смещения или заужения байпаса

Полотенцесушитель работает за счет естественной циркуляции горячей воды, которая, охлаждаясь, по законам физики выталкивается новыми нагретыми порциями.

Межосевое расстояние прибора должно быть меньше или равно расстоянию между отводами, но не больше. Это создает разницу давлений, необходимую для заполнения трубок жидкостью и ее движения.

Такое подключение наиболее эффективно, что подтверждено исследованиями с помощью тепловизора.

Схема 2 — диагональное подключение

Перед боковым такой монтаж полотенцесушителя не обладает какими-либо преимуществами.

Боковое или диагональное подключение работает при любом направлении и скорости подачи воды. После отключения не нужно стравливать воздух. Допускается установка на расстоянии от стояка до 4-5 м.

Схема 3 — нижнее подключение

Этот способ не так эффективен, как боковое подключение, но свои плюсы имеются:

  • между отводами может быть любое расстояние, величина которого не влияет на работоспособность системы;
  • можно проложить трубы в уровне пола или под ванной.

Желательно, чтобы оба отвода располагались ниже полотенцесушителя для обеспечения равномерности подачи теплоносителя и предотвращения его застоя.

Неправильные схемы

Ниже приведены варианты неправильного подключения, при которых полотенцесушитель греется плохо или совсем не работает.

Если уже проделан ремонт и завершена укладка плитки, замену полотенцесушителя при неполадках в работе можно избежать, если установить насос с термодатчиком и защитой от сухого хода.

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

  1. Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
  2. Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
  3. Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

  1. Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
  2. Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
  3. Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

Установка полотенцесушителя

Дальше можно устанавливать сам прибор по выбранной схеме. Лучше всего монтировать сушилку с подачей воды сверху. Для этого сначала крепят верхнюю часть полотенцесушителя к стояку, потом нижнюю. После того как устройство установлено и закреплено его нужно проверить на герметичность. Для этого открывают кран на общем стояке, а потом кран к самому прибору.

Протечек не должно быть. Наличие небольшого подкапывания может вызвать обрыв прибора при резком повышении давления в системе. Для того чтобы намешали воздушные пробки на полотенцесушитель нужно установить вентиль Маевского.
Все же установка сушилки в ванной дело сложное и, если человек не уверен в своих силах, лучше воспользоваться услугами профессионалов.

Вариант подключения полотенцесушителей на горячую воду

Данный вариант характерен тем, что полотенцесушители устанавливаются в контур рециркуляции горячей воды, который работает постоянно в круглогодичном режиме. Это самый экономный вариант, поскольку не требует дополнительного оборудования и затрат на эксплуатацию. Особенностью данного варианта является существенное ограничение используемых моделей полотенцесушителей. Они должны быть только из нержавеющей стали и предназначены для установки именно на воду. Внешний вид таких моделей — различные вариации на тему «лесенок» и «змеевиков». Соответственно, мощность их невелика (обычно в районе 150-200 Вт) и отопить ими помещение без дополнительных радиаторов проблематично. Правда, у ведущих производителей дизайн-радиаторов и полотенцесушителей (например, Zehnder) есть более мощные модели из нержавеющей стали, которые подойдут для отопления ванных комнат площадью до 12-18 м.кв. (конечно, с учетом устройства в них теплого пола).

Преимущества:

не требуют дополнительных затрат, работают круглый год. Есть возможность обеспечить отопление без радиаторов ванных комнат площадью до 12-18 м.кв.

Недостатки:

можно использовать полотенцесушители только из нержавеющей стали. Обеспечить отопление больших ванных комнат проблематично.

Важно. Нужно помнить, что на горячей воде можно использовать полотенцесушители только из нержавеющей стали. Если Вам важен экономный вариант реализации полотенцесушителей — используйте вариант на рециркуляции горячего водоснабжения;

Если Вам важен экономный вариант реализации полотенцесушителей — используйте вариант на рециркуляции горячего водоснабжения;

Для Вас чрезвычайно важен внешний вид полотенцесушителя, который обязательно должен сочетаться с интерьером ванной комнаты — Ваш выбор отдельный контур для полотенцесушителей;

У Вас полотенцесушители на горячей воде, но есть желание избавиться от радиатора в ванной комнате — сделайте в ней теплый пол и подберите мощный полотенцесушитель из нержавеющей стали дизайнерской модели.

Важными составляющими ванной комнаты являются, помимо самой ванны, раковины, душа и зеркала, и множество других вещей, в том числе и полотенцесушитель. Это чрезвычайно удобное устройство, не только позволяющее делать влажные полотенца и белье сухими, но и предотвращающее сырость. Словом, служит неким подобием системы отопления для данной комнаты. И если монтаж ванной или раковины лучше доверить профессионалам, то установку и подключение полотенцесушителя можно сделать своими руками. Главное – знать, как это делается.

Необходимые инструменты

Перед монтажом необходимо позаботиться о наличии всех инструментов. Присутствие тех или иных приборов зависит от вида труб. С учетом стандартных стальных вариантов инвентарь нужен следующий:

  • газовый (под номером 2), приставной и гаечный ключи;
  • ножовка по металлу;
  • плашки резьбонарезного типа;
  • электродрель с перфоратором, бетонные сверла;
  • шлифмашинка углового типа (болгарка);
  • молоток, пассатижи и отвертка;
  • уровень, рулетка и карандаш.

Помимо этого, понадобится ряд расходных материалов:

  • сгоны, отводы, муфты и т. д.;
  • запорные вентили;
  • пакля из льна;
  • шурупы, дюбели, болты и кронштейны.

Технология подключения

После отключения подачи водоснабжения работы по установке полотенцесушителя выполняются поэтапно.

Демонтаж старой конструкции и слив воды из стояка.
Разметка для установки кронштейнов и монтажа нового изделия с учетом габаритных размеров полотенцесушителя. При этом необходимо учитывать, что подвод воды к полотенцесушителю должен осуществляться под небольшим углом. Наклон трубопровода – примерно 5 мм на всю длину. При решении вопроса, как правильно установить полотенцесушитель в ванной, следует помнить, что вода в конструкции должна двигаться по направлению сверху вниз. Хотя надо отметить, что существуют модели змеевиков с нижним подключением.

На отмеченные точки монтируются кронштейны, на которых впоследствии будет крепиться полотенцесушитель. Установка без использования кронштейнов не рекомендуется, поскольку эти приспособления обеспечивают некоторую подвижность конструкции, что необходимо для компенсации температурных расширений

Важно также помнить, что существующие нормативы определяют диапазон допустимых значений расстояния от оштукатуренной или покрытой облицовочным материалом стены – 35 и 50 мм для труб диаметром до 23 и более 23 мм соответственно.
Монтируются подводящие трубы и обводной байпас с вентилями.
Участки полипропиленовых коммуникаций стыкуются при помощи паяльника. При монтаже металлических труб потребуется нарезание резьбы

Для соединения металлических и полипропиленовых участков используются специальные фитинги. Все резьбовые соединения герметизируются подмоткой.

Установка полотенцесушителя в ванной может считаться качественной, если при подключении водоснабжения все соединения остаются сухими.

Если выбрана комбинированная модель, то монтаж полотенцесушителя в ванной своими руками включает в себя также и подключение к электросети. Работы при этом выполняются по тем же правилам, что и установка электрических моделей.

Хотелось бы отметить, почему может быть интересна самостоятельная замена полотенцесушителя в ванной комнате — цена на проведение работ у различных компаний будет ориентировочно в размере 500 рублей за демонтаж и от 1200/4800 рублей за монтаж полотенцесушителя без байпаса и вместе с ним соответственно.

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант – подключение напрямую к стояку. В этом случае полотенцесушитель (разной формы) становится его неотъемлемой частью. Эту установку можно увидеть в домах, в которых есть старая система водоснабжения. В данной схеме не предусмотрена установка шаровых кранов или других запорных элементов, так как при их запирании происходит блокировка стояка, а значит, соседи остаются без горячего водоснабжения. Поэтому для того, чтобы иметь возможность отключать или самостоятельно регулировать температуру в полотенцесушителе, подключите байпас.

Боковой, диагональный подвод

Соединить полотенцесушитель с запорными элементами и байпасом можно двумя способами. Разница между ними небольшая, но каждый мастер делает выбор исходя из собственных соображений. Эффективной работы этой схемы можно добиться, если соблюдать несколько правил:

  1. Полотенцесушитель, расположенный на расстоянии 2000 мм (или более) от стояка, должен иметь верхнюю вставку отвода выше, чем фактическая точка соединения конструкции, а нижний отвод должен быть ниже. Если расстояние меньше этого показателя, то разрешается установка прямых проводов, так как уклон в этом случае не нужен.
  2. Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

  1. Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю вставку ставят под полотенцесушитель. То же самое происходит, когда байпас имеет смещение. Нижняя вставка всегда должна быть ниже конструкции.
  2. В этом случае рекомендуется утеплять подводящие магистрали. Использование крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

  • подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
  • хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
  • любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
  • утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

Сварка труб

Рекомендации по сварке труб

В настоящее время для сантехники наиболее часто используются медные, стальные и полипропиленовые трубы. Последние отличаются своей низкой ценой, простотой монтажа, а также невосприимчивостью к коррозии.

Кроме того, процесс спайки пропиленовых труб между собой прост, легок в освоении. Для самостоятельной работы понадобятся такие инструменты:

  • паяльник для труб;
  • набор разных насадок необходимого калибра;
  • кусачки или труборез;
  • фаскосниматель;
  • шейвер (для снятия алюминия с труб).

Покупать паяльник лучше в специализированном магазине. Так вы будете уверены в качестве. В комплекте с паяльником всегда идут насадки различного размера, а также подставка для надежной фиксации.

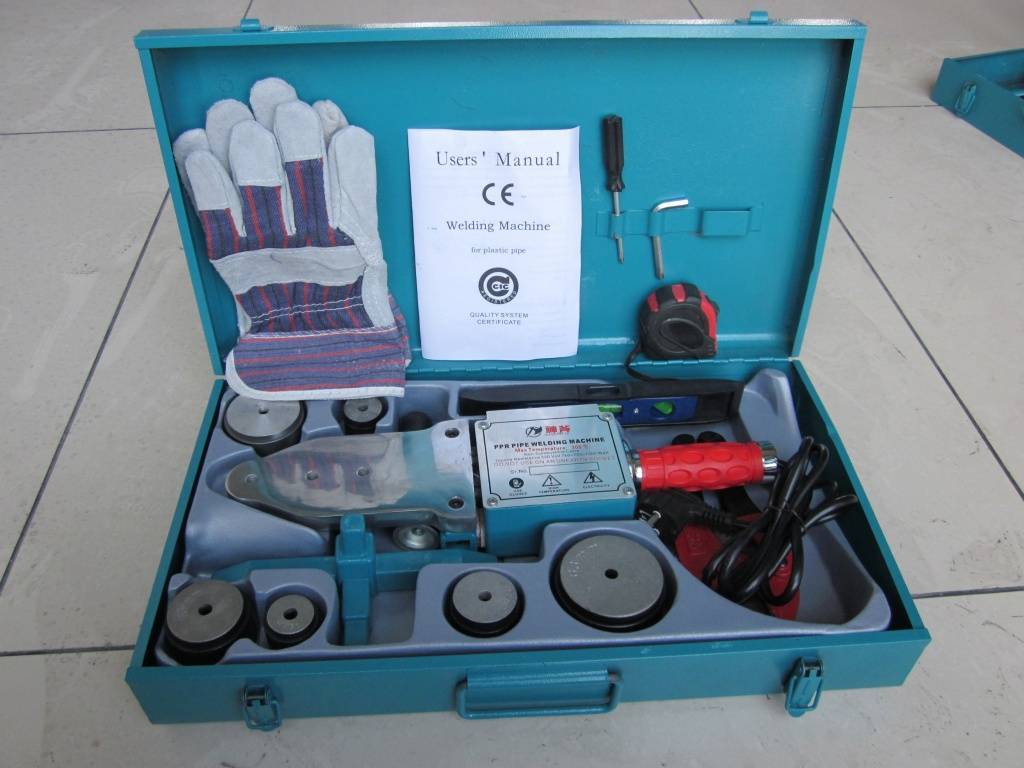

Паяльник для пластиковых труб

Как выполнить сварку труб пошагово

Вначале составьте для себя схему с обязательным учетом размеров участков, расположением отводов, тройников и кранов. Руководствоваться ею будет очень удобно для экономии материалов и точности сборки. Вдобавок, схема позволит сократить количество спаек на весу.

Нарежьте посредством трубореза или кусачек участки необходимой длины, а затем нанесите фаску фаскоснимателем на концах. По стандарту фаска имеет длину 2-3 мм и уклон в 15 градусов. Не забывайте зачищать все срезанные края труб от крошки, заусенцев для более надежной сварки.

Для надежного соединения муфт с торцами труб необходимо разогреть паяльник до 260 градусов, а затем поместить все элементы в гнезда насадок. Муфта надевается на штырь с одной стороны. Труба при этом вставляется в гильзу с другой стороны. Общее время нагрева определяется диаметром элемента, а также толщиной его стенок. Время нормируется международными стандартами. Его можно узнать из специальных таблиц. Самостоятельно узнать готовность для спайки тоже можно. Надо прокрутить элемент на поверхности нагрева: при необходимом нагреве муфта или труба будет очень плавно проворачиваться и легко сниматься с насадки.

Процесс пайки пластиковых труб

Разогретые трубу с муфтой следует соединять сразу после снятия с паяльника. Старайтесь при этом выставить их ровно относительно друг друга. Вжимайте до упора, однако на силу давить не надо. У вас есть около 5 секунд после соединения, чтобы отрегулировать положение сопрягаемых элементов. Далее они уже прочно схватятся.

Системы внутреннего холодного и горячего водоснабжения

5. Системы водопровода горячей воды

5.1. В зависимости от режима и объема потребления горячей воды на хозяйственно-питьевые нужды зданий и сооружений различного назначения следует предусматривать системы централизованного водоснабжения или местные водонагреватели.

Примечание. При необходимости подачи горячей воды питьевого качества на технологические нужды допускается предусматривать подачу горячей воды одновременно на хозяйственно-питьевые и технологические нужды.

5.2. Не допускается соединять трубопроводы системы горячего водоснабжения с трубопроводами, подающими горячую воду непитьевого качества на технологические нужды, а также непосредственный контакт с технологическим оборудованием и установками горячей воды, подаваемой потребителю с возможным изменением ее качества.

5.3. Выбор схемы подогрева и обработки воды для систем централизованного горячего водоснабжения следует производить согласно СНиП 2.04.07-86* и |Руководству по проектированию тепловых пунктов”.

5.4. В системах централизованного горячего водоснабжения следует предусматривать размещение пунктов подогрева воды, как правило, в центре района потребления горячей воды.

5.5. Разрешается не предусматривать циркуляцию горячей воды в системах централизованного горячего водоснабжения с регламентированным по времени потреблением горячей воды, если температура ее в местах водоразбора не будет снижаться ниже установленной в разд. 2 настоящих норм.

5.6.* В зданиях и помещениях лечебно-профилактических учреждений, дошкольных и жилых зданиях в ванных комнатах и душевых следует предусматривать установку полотенцесушителей, присоединяемых к системам горячего водоснабжения, как правило, по схеме, обеспечивающей постоянное обогревание их горячей водой.

Примечания: 1. При подаче горячей воды системами централизованного горячего водоснабжения, присоединенными к теплосетям с непосредственным водоразбором, допускается присоединять полотенцесушители к самостоятельным системам отопления круглогодичного действия ванных комнат и душевых.

2. На полотенцесушителях следует предусматривать запорную арматуру для их отключения в летний период.

5.7. В жилых и общественных зданиях высотой свыше 4 этажей следует объединять группы водоразборных стояков кольцующими перемычками в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. В секционные узлы следует объединять от трех до семи водоразборных стояков. Кольцующие перемычки следует прокладывать по теплому чердаку, по холодному чердаку под слоем теплоизоляции, под потолком верхнего этажа при подаче воды в водоразборные стояки снизу или по подвалу при подаче воды в водоразборные стояки сверху.

Примечание. Допускается не закольцовывать водоразборные стояки при протяженности кольцующей перемычки, превышающей суммарную протяженность циркуляционных стояков.

5.8. В зданиях высотой до 4 этажей, а также в зданиях, в которых отсутствует возможность прокладки кольцующих перемычек, допускается устанавливать полотенцесушители:

на циркуляционных стояках системы горячего водоснабжения;

на системе отопления ванных комнат круглогодичного действия, при этом водоразборные стояки и разводящие трубопроводы следует прокладывать совместно с трубопроводами отопления в общей изоляции.

5.9. Присоединение водоразборных приборов к циркуляционным стоякам и циркуляционным трубопроводам не допускается.

5.10. Для сельских населенных мест и поселков выбор типа системы горячего водоснабжения определяется технико-экономическим расчетом.

5.11. Установку баков-аккумуляторов в системе централизованного горячего водоснабжения следует предусматривать согласно разд. 13.

5.12.* Давление в системе горячего водоснабжения у санитарных приборов должно быть не более 0,45 МПа (4,5 кгс/кв.см).

Установка в прямом соединении

Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.

Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:

  • Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.
  • Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.

В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.

Водяной или электрический

В настоящее время существует два вида этих нагревательных приборов – электрический и водяной. Каждый из них обладает своими эксплуатационными качествами, от которых зависит выбор той или иной модели. Главным условием при этом должна быть эффективность работы устройства. Рассмотрим плюсы и минусы каждого вида.

Водяной

Является составной частью системы отопления или горячего водоснабжения. Конструкция представляет собой систему труб, по которым циркулирует горячий теплоноситель. Функция этого прибора во многом схожа с традиционным радиатором отопления. Но есть одно существенное отличие – расстояние между трубами намного больше. Также общая площадь превышает аналогичный параметр приборов отопления.

Для выбора водяных моделей следует руководствоваться такими параметрами:

  • Материал изготовления. Чаще всего применяется нержавеющая сталь. Однако она больше всего подвергаются коррозии. Особенно это касается системы центрального отопления, где вода имеет большое количество примесей. Поэтому рекомендуется устанавливать модели из меди или латуни.
  • Диаметр труб. Чем он больше, тем эффективнее будет нагрев ванной комнаты. Чаще всего применяются трубы диаметром 32 мм. Такой размер обеспечивает оптимальную теплоотдачу.

ustanovka-polotencesushitelja-v-vannoj-2
ustanovka-polotencesushitelja-v-vannoj-9
ustanovka-polotencesushitelja-v-vannoj-16
ustanovka-polotencesushitelja-v-vannoj-18

Электрический

Эти специфические электроприборы появились на рынке относительно недавно. Они представляют собой зигзагообразную конструкцию, внутри которой находится нагревательный элемент. Подключение к электросети происходит с помощью обычной электрической вилки. Такие модели устанавливают тогда, если в одной комнате нет возможности подключиться к водяному отоплению или ГВС.

При выборе следует руководствоваться такими характеристиками устройства.

  • Номинальная мощность. Для ванных комнат небольших размеров рекомендуется приобретать приборы с номинальной мощностью до 400 Вт.
  • Общая площадь нагрева. Напрямую зависит от количества горизонтальных труб и их протяженности.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
