Чем залить теплый водяной пол - особенности полусухой стяжки, фото и видео примеры

Подготовительные работы перед заливкой

До того как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

обустройство основы под раствор;
установка всех отопительных контуров.

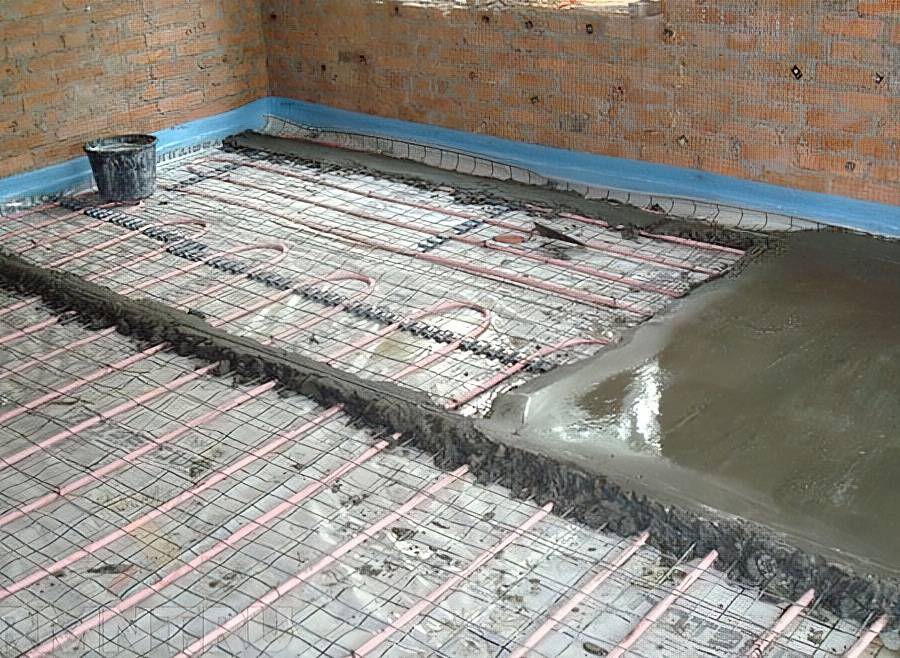

Когда создается теплый пол – заливка стяжки производится после укладки так называемого «пирога». Главное – правильно уложить теплый пол в стяжку, соблюдая все рекомендации.

Его делают в определенной последовательности:

Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.
После этого приступают к фиксации отопительных контуров, для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: “Как сделать теплый пол из полипропиленовых труб своими руками”).
С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
Для получения ровного основания следует закрепить маячковые профили – это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.

Разновидности наливных полов

Классификация основывается на используемых для устройства материалах. Наливные полы делятся на полимербетонные и полимерные. Первые формируются из смеси, состоящей из цемента, песка и пластификаторов. Формируемое напольное покрытие становится прочным уже через полчаса. Однако его полноценная эксплуатация допустима только через двое суток

Полимерные полы отличаются высокими эксплуатационными характеристиками. Их в свою очередь делят на виды:

Эпоксидные. При малой толщине обладают высокими прочностными характеристиками и стойкостью к воздействию химических реагентов. Представлены в широкой цветовой гамме, что позволяет подобрать подходящий вариант для конкретного помещения. Однако такой пол плохо переносит нагрев выше 25 градусов С, что приходится учитывать, если формируется подогреваемый пол и наливной пол;
Полиуретановые. Высокая пластичность и адгезия к основаниям различного типа. Отличаются стойкостью к вибрации. Сочетаются с различными видами нагревающих конструкций;
Метилакрилатные. Экологичный, прочный тип напольного покрытия. Допускает эксплуатацию в широком температурном диапазоне. Быстро застывает и схватывается с основанием. Допускает укладку на отопительный контур различного типа.

Состав для эпоксидного наливного пола

Требования к стяжке теплых полов

Стяжка представляет собой цементно-песчаный состав, с добавлением наполнителей, таких как керамзит или мелкий щебень. Однако существует несколько технологий подготовки поверхности:

Мокрая стяжка для водяного пола. Такой метод позволяет изготовить прочную бетонную плиту, однако полное затвердевание материала занимает 28 дней, а производить монтаж теплых водяных полов можно не ранее чем через полтора месяца.
Полусухая стяжка. В составе этой смеси также содержится цемент и песок, однако воды в этом случае добавляется намного меньше, за счет чего готовая смесь становится «глинообразной». Высыхает такая плита намного быстрее (порядка недели), после чего можно смело укладывать теплый пол.
Сухая стяжка. Такое основание изготавливается без добавления воды. На выравненный сухой смесью пол, укладываются листы фанеры. Однако такой способ рекомендуется, только если в помещении есть ограничение нагрузки для плит перекрытий.
Нивелирующий материал. Это готовые смеси, с помощью которых очень легко добиться идеально ровных поверхностей. В них уже есть все компоненты, которые придают смеси пластичность и прочность.

Все перечисленные способы монтажа бетонной стяжки подходят для теплых полов, поэтому тут все зависит от ваших возможностей и сроков.

Обратить внимание стоит на толщину будущей плиты, которая должна отвечать требованиям СНиП. Стяжка для теплого пола выполняется в несколько этапов:

Сначала черновая (основание для водяного теплого пола, на которое укладывают утеплитель). Толщина этого слоя составляет 50 мм.
Потом финишная (представляет собой чистовую бетонную стяжку для самого теплого пола). Толщина этого слоя не должна превышать 100 мм согласно СНиП. Для жилого помещения достаточно 50-70 мм, а для промышленного до 100 мм.

Важно! Если толщина стяжки будет превышена, это приведет к ее разрыву. Чтобы этого не допустить выполняются компенсационные швы

Теплопроводность стяжки для теплого пола, изготовленного своими руками, зависит от ее толщины. Соответственно необходимо проследить, чтобы высота плиты позволяла ей быстро нагреваться и отдавать полученное тепло в жилую комнату.

Также стоит уделить внимание приготовлению раствора для стяжки

Ламинат

К популярным видам напольных покрытий относится ламинат. Материал имеет отличные показатели теплопроводности, устойчив к различным химическим воздействиям, но боится влаги. Также при выборе этого материала стоит покупать ламинат, подходящий именно для укладки на теплые полы – он маркируется специальными символами и должен быть не ниже 32 класса прочности. Ламели без маркировки на теплый пол укладываться не могут. Толщина ламината для укладки на пол должна быть не более 8-10 мм.

Теплый пол под ламинат

Также под ламинат в случае укладки его на водяной пол важно поместить и специальную подложку. Но в любом случае нагревать материал выше +30 градусов не рекомендуется

Чаще всего ламинат все же укладывается на ИК пленочный пол.

Несколько заблуждений о растворе для заливки тёплого пола.

Полазив по всемирной паутине я нашел множество противоречивых советов, не только про раствор и его составляющие, но и про толщину заливки в принципе. Давайте начну с того, что касается самого раствора! — Абсолютно все твердят, видимо друг у дружки списали, что цемент* при заливке тёплого пола нужно использовать исключительно М 300, а можно и выше, обосновывая это тем, что он отлично выдерживает максимальную и переменно-постоянную температуру нагревания тёплого пола. Но видимо им невдомек, что марка цемента при заливки тёплого пола не играет практически никакой роли. Так как марка цемента это всего лишь вес, который сможет выдержать цемент смешанный с другими фракциями на свой поверхности без деформации. То есть купив цемент марки 400, вы сможете немного сэкономить, так как положив в раствор, чуть меньше принятых пропорций 1:6, вы получите поверхность прочностью М 200 или М 300, или вообще М 250. Понимаете в чём прикол? https://www.umnyestroiteli.ru/ — Ещё из интересных советов я нашел – слой заливки тёплого пола, который должен быть сверху него не меньше чем 3, а лучше 7 сантиметров. Обоснованности этому я вообще никакой не вижу. Вы-то сами понимаете с чем это связано? Но я догадываюсь. Просто многие думают что от нагрузки, стяжка, будь она тоньше чем 3 сантиметра, не будет держать нагрузку которая будет выше, собственно Вы, ваша, мебель, другие декоративные элементы, а попросту растрескается. На мой взгляд, кому какая разница что там произойдет, когда сверху будет декоративное покрытие. Но если это так беспокоит, я вас постараюсь успокоить! Дело в том, что пол изначально должен быть ровным. Только после этого на него укладывают тёплый водяной или электрический пол. Далее происходит процесс заливки до макушки труб или электрического ковра, это уже будет минимум 2 сантиметра, даже если вы делаете заливку по какой-либо подложке. А после, вот обязательно, нужно будет выровнять нивелирующей наливной стяжкой, толщина которой составляет до 1 сантиметра и прочность, а главное несущие способности просто поражают. Она способна выдержать больше 200 килограмм слоем в 5 миллиметров. Но такое нужно делать только в том случае, если по верх тёплого пола вы положите линолеум или ламинат. Имея же облицовку в виде плитки, заливать ничего не нужно, так как будет достаточно одного плиточного клея. Вы только представьте себе, сколько будет уходить времени для нагрева заливки по верх тёплого пола в 7 сантиметров, плюс, отделочный материал? Я просто ума не приложу и экономичности в такой манипуляции просто не вижу!

— Есть интересный момент по поводу армировки заливки под тёплый пол. Типа нужно будет раствор дополнительно армировать крупноячеистой металлической армирующей сеткой*. Всё хорошо ребёнку что полезно, но мы говорим о смесях и выгодности конструкции. Те кто советуют, что по верх тёплого пола обязательно нужно класть металлическую армирующую сетку, в корне заблуждаются. Они просто не знают, что сетка не работает на внешнее давление, а способствует уменьшению разрыва раствора, то есть давлению по сторонам (препятствует расширению). Но если вы сделаете плохой раствор, положите много или мало цемента, переборщите с водой, вас не что не спасёт. А в нормальный раствор и сетку никакую укладывать не нужно, он и так посинеет!

Видео описание

В этом видео вы увидите секреты хорошей заливки стяжки: Раскладку смеси выполняют небольшими горками. Для их разравнивания используют лопату. Заливка тёплого пола с идеально ровной поверхностью возможна далеко не всегда. Поэтому, чтобы добиться такого результата, укладку раствора выполняют выше установленного профиля. На следующею утро приходят и удаляют излишки. Но не нужно ждать, пока смесь полностью застынет. Она должна немного затвердеть.

По завершению работ приступают к удалению направляющих профилей. Места, в которых они были, обрабатывают раствором цемента и выравнивают.

В конце на поверхность наносят небольшое количество воды и накрывают плёнкой из полиэтилена. Благодаря этому основание не треснет. Чтобы пол не слишком быстро высох, увлажнять его нужно не менее 3 дней.

Как формируется полусухая стяжка пола: технология укладки

Долговечность и прочностные свойства основания тесно взаимосвязаны с соблюдением технологических требований при выполнении монтажных работ. Предлагаем познакомиться с последовательностью действий, соблюдая которые вы сможете сформировать покрытие, способное прослужить много лет. Работы выполняются вручную.

Следует придерживаться приводимой последовательности действий

Материалы и инструменты

К началу выполнения монтажных работ надо иметь в наличии всё необходимое для приготовления раствора, а также:

лазерный уровень;
правило;
терку;
мастерок;
измерительный инструмент;
резак строительный;
миксер строительный;
полистирольные плиты;
сетку армирующую;
металлопрофиль;
метизы нужного типоразмера.

Используемый инструмент должен быть качественным ~~полусухая стяжка пола~~

Подготовительные работы

До начала работ очищаем пол от пыли, мусора и грязи. Сколы и неровности шлифуем наждачкой. Трещины, предварительно расширив, заделываем раствором. Если имеются откалывающиеся куски бетона, обязательно их удаляем. Значительные перепады по высоте выравниваем. Затем:

Иллюстрация	Описание действия
	Выкладываем на основание полистирольные плиты в шахматном порядке. Сверху размещаем армирующую сетку с ячейками 10 на 10 см.
	По периметру комнаты приклеиваем демпферную ленту, которая обеспечит необходимый уровень шумоизоляции, а также позволит компенсировать температурные расширения. При отсутствии специального материала можно воспользоваться пятимиллиметровой подложкой для ламината. Демпфер приклеиваем таким образом, чтобы он примерно на 1 см был выше будущей стяжки.

Приготовление раствора для сухой стяжки вручную

Если нет возможности приобрести уже готовый раствор, в котором компоненты смешаны в нужном соотношении, готовим его самостоятельно. Для этого:

Иллюстрация	Описание действия
	Смешиваем между собой песок, цемент фиброволокно и пластификатор. На каждый мешок связующего должно приходиться 30 лопат песка. Готовим разовый объём. Если количество смеси решено удвоить, для удобства перемешивания чередуем слои. Тщательно дважды перелопачиваем получившийся объём. Двойного количества достаточно для приготовления 0,25 м³ готовой стяжки.
	Добавляем воду небольшими порциями. На мешок цемента вводится чуть больше 1,5 вёдер воды. Должно получиться водоцементное соотношение 0,34.
	Подождав 10 минут, увлаженную смесь тщательно перемешиваем. Делаем это дважды.
	Проверяем готовность полученной смеси. Слепленный комок должен получиться плотным и влажным, но при этом на поверхности не должно быть влаги. Комок также не должен рассыпаться.

Заливка

К укладке полусухой стяжки приступаем сразу после приготовления раствора. Длительное ожидание недопустимо, так как через час смесь может плохо выравниваться. Делаем это следующим образом:

Иллюстрация	Описание действия
	Формируем границы заливаемой стяжки. Для этого насыпаем дорожку. Слегка приподнимая сетку, помогаем составу оказаться на плитах. Утрамбовываем сформированную полосу вручную, ногами или с помощью специального инструмента. Вдавливаем в сформированную дорожку металлический профиль, выставляя его по уровню.
	Насыпаем в огороженное пространство смесь. Приподнимаем сетку, чтобы состав оказался под ней. Утрамбовываем смесь.
	Используя правило, перераспределяем смесь по поверхности, добиваясь формирования слоя достаточной толщины. Следует добиться идеального выравнивания поверхности.
	На следующий день заделываем борозду от маяка, используя смесь с большим количеством воды. Большое увлажнение необходимо, потому что сформированное накануне покрытие обязательно поглотит некоторое количество влаги.

Предлагаем посмотреть видео, в котором наглядно показано, как вручную может быть залита стяжка:

Watch this video on YouTube

Технологическая пауза для высыхания

Через сутки с помощью правила убираем в поверхности все имеющие неровности. Поливаем с помощью лейки каждый квадрат 1,5 литрами воды, чтобы компенсировать имевшее место быть испарение влаги. Расстилаем по всей поверхности пола полиэтиленовую плёнку и оставляем на две недели-месяц. Второй вариант предпочтительней. Плёнка должна плотно прилегать к сформированному покрытию. Наличие щелей недопустимо, так как может спровоцировать преждевременное испарение влаги.

Пленка должна герметично прилегать к поверхности

Watch this video on YouTube

Подстилающий слой полусухой стяжки теплого пола

Повторюсь, для устройства теплого пола подходит только изолированная полусухая стяжка. Напомню, изолированной полусухой стяжкой называется стяжка изолированная от базового пола подстилающим слоем. Подстилающий слой теплого пола должен препятствовать уход тепла вне помещения, а также снижать опасность разрывов стяжки при высыхании.

В качестве подстилающего слоя для полусухой стяжки могут использоваться:

Плиты из полистирола гладкие;
Плиты из полистирола с форматированными столбиками крепления;
Пенопласт укрытый полиэтиленом.

Ограничения в типах утеплителя для полусухой стяжки связано с необходимостью обеспечить крепление труб (кабеля) теплого пола.

Так как полусухая стяжка не требует армирования, поэтому трубы теплого пола придется крепить непосредственно к утеплителю. Для этого утеплитель должен быть толстым и плотным. Вариант лучшего удобного монтажа это использование плит из пеностирола с «бабышками» для крепления труб.

Процесс заливки

Перед тем как разводить и заливать бетонную смесь, нужно подготовить все необходимые инструменты. Для работы потребуется лопата, матерок и правило.

Приготовленный по всем правилам бетон заливается на пол таким образом, чтобы его толщина была равномерной. На видео показана последовательность действий и основные этапы процесса.

Выравнивание слоя выполняется с помощью правила. Необходимо добиться, чтобы поверхность стяжки была выровнена строго по маякам.

Технология здесь простая, но от исполнителя требуется наличие навыка выполнения такой работы. Зачастую все операции выполняются своими руками.

Видео:

Монтаж ламината

Когда работоспособность системы обогрева уложена и проверена, а поверх нее подложка, можно начинать укладку ламината. Этот процесс не должен составить трудностей, все выполняется в несколько шагов:

По периметру комнаты расставляют распорные клинья. Они нужны для того, чтобы зафиксировать напольное покрытие на одном месте, несмотря на тепловое расширение. Расстояние от крайнего ряда до стены должно быть около 10 мм.
Начиная с угла комнаты укладывается первый ряд панелей. Для фиксации крайней надрезанной панели может потребоваться S-образный инструмент.

Настил ламината

Второй ряд начинают стелить с остаточной половины крайней панели первого. Каждый последующий ряд укладывается аналогичным образом.
Когда ламинат уложен по всей площади, снимают распорные клинья, устанавливают плинтуса.

Видео: процесс укладки

Как залить «мокрой» стяжкой

Если в раствор добавляют много воды, то получают «мокрую» стяжку. Раствор будет пластичным.

Соотношения компонентов следующие:

При укладке теплых полов в сухом жилом помещении подойдет раствор М200 с использованием цемента М500. Потребуется 1 часть цемента, 3 части песка и 1-1,4 части воды.
При укладке теплых полов во влажном помещении (в санузле) нужен раствор М200 на основе цемента М400. Берут 1 часть цемента, 2,5 части песка и 1-1,4 части воды.
В реальности объем жидкости зависит от уровня влажности песка и количества пыли в нем. В связи с этим воду добавляют постепенно, перемешивают и контролируют пластичность. В итоге должна получиться смесь, похожая на густую сметану.
Раствор разравнивают между трубами, трамбуют, убирая воздушные пузырьки.

Процесс разравнивания смеси облегчает длинное правило и предварительно расставленные маяки. Углубления заполняют смесью и вновь выравнивают.

Выполняют стяжку из отсева таким же образом. Но всё делается более тщательно, трудозатрат понадобится больше. Достоинство «мокрого» способа — пластичность раствора, который легко разравнивать правилом.

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото
Описание

Шаг 1 – сверление отверстий под дюбеля

Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.

Шаг 2 – установка дюбелей

Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.

Шаг 3 – забивка гвоздей в дюбели

Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.

Шаг 4 – определение уровня забивки дюбелей

Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток

Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.

Шаг 5 – определение отметки верха маяка, установленного на дюбель

Теперь нужно определить отметку верха маяка при установке его на дюбель.

Обратите внимание!

Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.

Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка

Переносите сделанную ранее отметку пола на эти 8 мм ниже, и уже по ней забиваете дюбели.

Шаг 7 – окончательная забивка дюбеля

Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.

Шаг 8 – установка маяка на дюбели

Далее ставите на дюбели маяк и снова выверяете отметку.

Шаг 9 – выкладка раствора под маяк

Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.

Шаг 10 – установка маячного профиля на раствор

Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.

Шаг 11 – снятие излишков раствора

Излишки раствора снимаете мастерком.

Шаг 12 – заливка стяжки

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки

Сначала заполняете пространство между маяками кельмой.

Шаг 13 – выравнивание правилом

А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности.Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

~~наливные полы «Старатели»~~

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Как не допустить образование трещин

Если используется стандартный цементно-песчаный состав, разбавленный водой, есть риск появления трещин после высыхания раствора. Они могут привести к следующим последствиям:

прогрев помещения будет неравномерным;
перегрев отдельных отопительных контуров, что в результате станет причиной поломки всей системы;
возникнет необходимость перестилать финишное покрытие.

Для профилактики появления трещин нужно правильно приготовить состав, следуя рекомендациям по пропорциям, и использовать пластификаторы. Перед заливкой пола следует установить армирующую сетку и проклеить стены демпферной лентой.

Чтобы избежать образования трещин от перепадов температуры, помимо арматурной сетки, в стяжку добавляют стекловолоконную фибру и пластификатор

Основные виды полусухих стяжек

Без подложки. Это экономный выбор для выравнивания покрытия. Средство укладывается на бетонный пол, а чтобы он не впитал в себя всю влагу из раствора, покрытие грунтуется. Такой вариант чаще всего используется в процессе ремонта промышленных и общественных зданий.
Стяжка с теплоизоляционными качествами. В таком случае между основными слоями покрытия укладывается рулонный утеплитель. Чаще всего используют минеральную вату или пенопласт.
Стяжка с шумоизоляцией. Она поможет поглотить ненужные звуки и шумы в помещении. Шумоизоляционный материал закрепляется между черновыми слоями пола. Его нужно дополнительно защитить от попадания влаги.

Дополнительные советы

Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:

Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.

Важно правильно ухаживать за покрытием

Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.
