Какие энергонезависимые газовые котлы отопления лучше выбрать, как установить

Особенности и принцип работы обогревательных энергонезависимых приборов

Энергонезависимый настенный газовый котел отличается компактными размерами и малым весом. Он используется для обогрева помещений небольшой площади (до 100 кв. м). Это могут быть квартиры, маленькие частные дома. Напольный аналог отличается внушительным весом, а потому может располагаться только на полу и в специально отведенной для него котельной. Напольный котел также отличается повышенной мощностью и предназначается для обогрева строений площадью от 100 кв. м.

Строение камеры горения энергонезависимого котла на газу.

Горелка котла

. Прибор оборудован двумя типами газовых горелок. Первая из них поджигается либо при помощи спичей, либо за счет срабатывания пьезорозжига. Запальная горелка поджигает основную, которая передает тепло от горения газа теплообменнику. Основная газовая горелка работает до тех пор, пока температура теплоносителя в системе отопления не достигнет максимально возможного значения. В этот момент срабатывает предохранитель, который блокирует поступление газа к горелке, пламя гаснет.

В этот момент запальная горелка не прекращает функционировать. Как только вода в контуре системы отопления остывает, предохранитель открывает клапан и подача газа к основной горелке возобновляется. Последняя разжигается от запального устройства. Как результат – котел поднимает температуру теплоносителя в контуре отопления до заданного значения.

Сама газовая горелка.

Система вентиляции

. Энергонезависимые котлы отопления не комплектуются встроенными вентиляторами для принудительного удаления продуктов горения газа. Следовательно, используя подобное оборудование для отопления дома, нужно побеспокоиться о надлежащем отводе угарного газа за счет хорошей естественной циркуляции. Для этого газовые котлы энергонезависимые напольные оснащаются высокими . Разность давления на входе и выходе высокого дымохода обеспечит хорошую тягу, следовательно, и скорый вывод продуктов горения газа из газовой горелки.

Что касается настенных приборов, то они могут комплектоваться как обычными дымоходами, так и коаксиальными. Последние позволяют брать воздух для реакции горения снаружи помещения. Однако предполагает принудительную циркуляцию воздуха, а энергонезависимое оборудование не оснащается вентилятором. Что в данном случае делают? Нужно просто уменьшить длину коаксиального дымохода. Это обеспечит хорошую естественную циркуляцию воздуха. Но нельзя забывать, что через короткий дымоход сильный ветер на улице может просто задуть пламя горелки. Именно потому коаксиальная труба для котла с открытым типом камеры – это скорее исключение, чем правило.

Предохранительный клапан контролирует давление в контуре.

Автоматика котельного оборудования.

Настенные и напольные энергонезависимые газовые котлы отопления современной сборки оснащаются следующими системами безопасности:

• механизм контроля тяги;
• термоэлемент контроля наличия пламени;
• предохранительный клапан;
• автоматический клапан и термометр в системе.

Датчик тяги оснащается пластиной. Оборудование размещается в начале дымохода котла. Как только температура пластины достигает +65°C, что свидетельствует об отсутствии тяги, сигнал передается газовому клапану. Он прекращает подачу газа к газовой горелке, последняя затухает.

Энергонезависимые газовые котлы отопления оснащаются предохранительным клапаном. Он следит за постоянством давления в системе. Как только давление в трубах отопления достигает критических 3 бара, клапан открывается и через него происходит сброс излишков теплоносителя.

Система контроля пламени представлена термопарой или мультитермопарой. Устройство располагается над запальником таким образом, чтобы оно всегда находилось в пламени газовой горелки. В результате нагрева термопары образуется электрический ток. Его напряжение составляет 0,75 В. Этого достаточно для того, чтобы поддерживать клапан, подающий газ, в открытом состоянии. Если пламя пропадает или уменьшается длина термопары (электрода), прекращает вырабатываться и электрический ток. Напряжение в системе падает, клапан закрывается. Как результат – затухает и газовая горелка.

Система термометр плюс автоматический клапан подачи энергоносителя предотвращают перегрев теплоносителя в системе. Термометр измеряет температуру теплоносителя на выходе из котла. Как только она достигает верхнего, критического предела, передается сигнал клапану, он перекрывает подачу газа, котел прекращает работу. Как только температура теплоносителя опускается до нижнего предела, газоподающий клапан опять открывается и газовая горелка возобновляет свою работу.

1 место. Конденсационные котлы

Конденсационный вид газовых котлов набирает все большую популярность в роли источника теплоносителя. Он же считается самым экономичным из всех видов газовых агрегатов.

Принцип работы данных котлов заключается в особенной технологии по извлечению дополнительного тепла в результате изменения агрегатного состояния жидкости. То есть, используется пар, который содержится в дымовых газах, переходящий в конденсат.

При сгорании природного газа происходит образование водяного пара. В обычных котлах этот пар улетучивается вслед за дымовыми газами. Но при преобразовании пара в жидкость, есть возможность собрать дополнительную тепловую энергию, после чего, передать ее в теплоноситель.

Именно для этих целей в конденсационные котлы устанавливают вторичный теплообменник, проходящий через который, возвратный теплоноситель.

Baxi Nuvola Duo-tec

Модель NUVOLA Duo-tec оснащена газовой адаптивной системой управления, заключающееся в управлении процесса горения для обеспечения максимальной эффективности.

Встроенный 45-литровый бойлер, изготовленный из нержавеющей стали, обеспечивает дополнительную популярность котла, делая его незаменимым в домах, где необходимо большое потребление воды.

В котлах NUVOLA Duo-tec имеется современная горелка с функцией предварительного смешивания смеси из газа и воздуха.

Даже во время падения давления газа, данный котел обеспечивает стабильную работу.

В котле расположен нагревательный бак, в котором имеется магниевый анод, позволяющий работать с жесткой водой без негативного влияния на внутреннюю поверхность трубопроводов.

В модели имеется циркуляционный насос, в котором имеется полная модуляция и встроенный воздухоотводчик. Преимущество этого насоса заключается в его пониженном энергопотреблении.

Также имеется термостат, отвечающий за перегрев, а также гидравлический прессостат, с помощью которого приостанавливается работа котла при малой подачи воды.

Данные характеристики обеспечивают высокую экономичность газового агрегата.

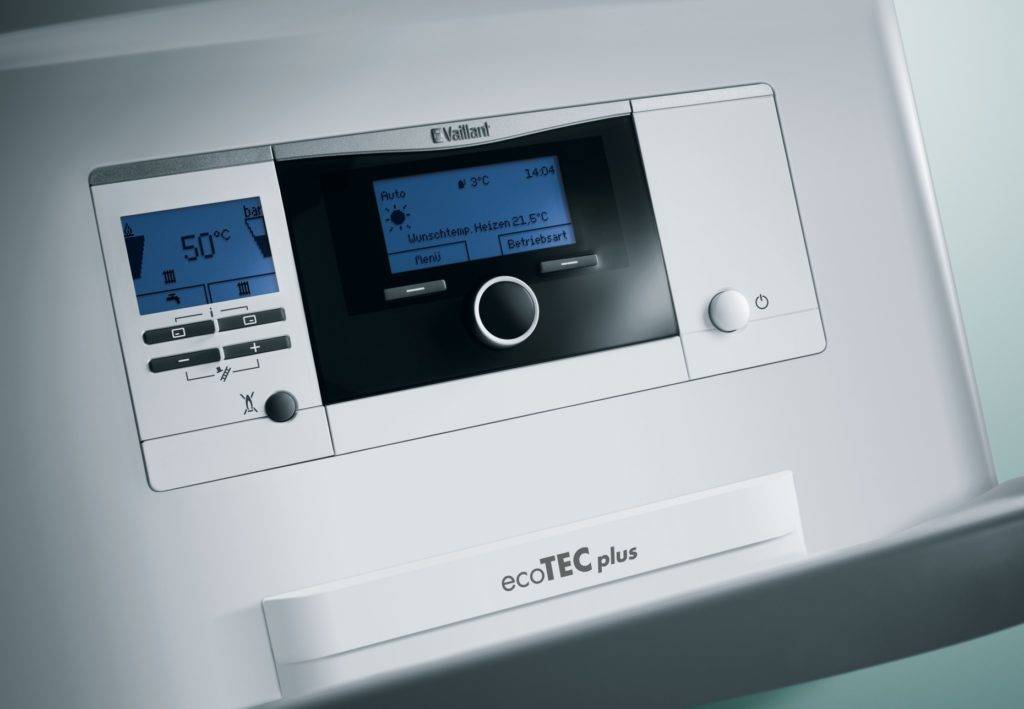

Vaillant EcoTec Plus

Газовый котел Vaillant ecoTec plus может с легкостью переключаться из обычного газа в сжиженный, благодаря механической газовой арматуре, которую установили вместо электрической.

Данный газовый котел также отводит пар в дополнительный контур, в котором происходит дополнительный отбор тепла.

Использование дополнительной теплоты, полученной из продуктов сгорания, является важным преимуществом котла. Благодаря этому показатель КПД выше 100%, тем самым, система является выигрышной относительной традиционных котлов.

Модель EcoTec Plus обладает особой структурой, благодаря которой газ расходуется на 30% меньше.

Приобретение данного газового агрегата не вызовет дополнительных затрат и трудностей в работе. Окупаемость этой модели около трех лет.

Читайте так же:

Правила монтажа энергонезависимого оборудования

Для установки нагревательного оборудования с мощностью более 60 кВт нужно выделить отдельное помещение. Котельная бывает встроенной или пристроенной, но в любом случае из нее должен быть выход на улицу.

Другие требования к котельной:

1. Допустимая минимальная высота помещения 250 см.
2. Дверной проем, выходящий на улицу, должен иметь ширину минимум 80 см.
3. В помещении обязательно должен быть один оконный проем с форточкой. Площадь остекления зависит от объема комнаты и составляет 0,3 м² на каждый куб объема.
4. Котельную оборудуют системой естественной и принудительной вентиляции, а также отдельным дымоходом.
5. В помещение прокладывают сети холодного водоснабжения и канализации для заполнения отопительной системы теплоносителем и его слива.

Все энергонезависимые котлы могут работать в контурах с естественной циркуляцией, потому что не укомплектованы насосным оборудованием. Чтобы обеспечить необходимый уклон обратного трубопровода от радиаторов к котлу, энергонезависимое нагревательное оборудование устанавливают в самой нижней точке системы, например, в цокольном этаже или подвале. Если же такой возможности нет, то пол котельной на первом этаже делают ниже относительно пола в доме.

Для устройства систем с гравитационной циркуляцией используют трубопроводы большого сечения. А расширительный бак ставят в наивысшей точке сети. Лучшее место для него – чердак, который нужно хорошо утеплить, чтобы предотвратить замерзание теплоносителя. При этом от котла к расширительному баку должен идти вертикальный разгонный стояк.

При необходимости энергонезависимую отопительную систему можно дополнить циркуляционным насосом, который устанавливают на байпасе с запорными кранами. Благодаря этому при перебоях с электроснабжением насос можно отключать и переходить на естественную циркуляцию. Как правило, насосное оборудование устанавливают на обратном трубопроводе до котла, поскольку именно здесь циркулирует теплоноситель с наименьшей температурой. Благодаря этому насос прослужит намного дольше.

Принцип действия

Энергонезависимость котла выражается в его способности функционировать без подключения к электрической сети. В котлах подобного типа отсутствуют вентиляторы, необходимые для удаления продуктов сгорания газа и забора воздуха из окружающей среды. Естественный приток воздуха является основным моментом функционирования в доме энергонезависимого котла.

В процессе горения разогретые газы выходят через дымоход в атмосферу, в камере сгорания образуется разреженное давление, благодаря чему воздух втягивается из помещения.

При включении кнопки розжига пъезоэлемент дает искру. От нее поджигается газ, поступающий из запальной горелки. Запальная газовая горелка в свою очередь зажигает основную. Основная горелка необходима для нагрева теплообменника, который передаёт тепло рабочей жидкости системы. Горение газа на основной горелке происходит до момента достижения нужного температурного режима теплообменника, после чего — прекращается.

Повторное включение основной горелки от запальной происходит автоматически при сигнале термодатчика, подаваемого в момент снижения температуры до нижнего значения. Далее цикл нагрева теплообменника снова повторяется в данной последовательности.

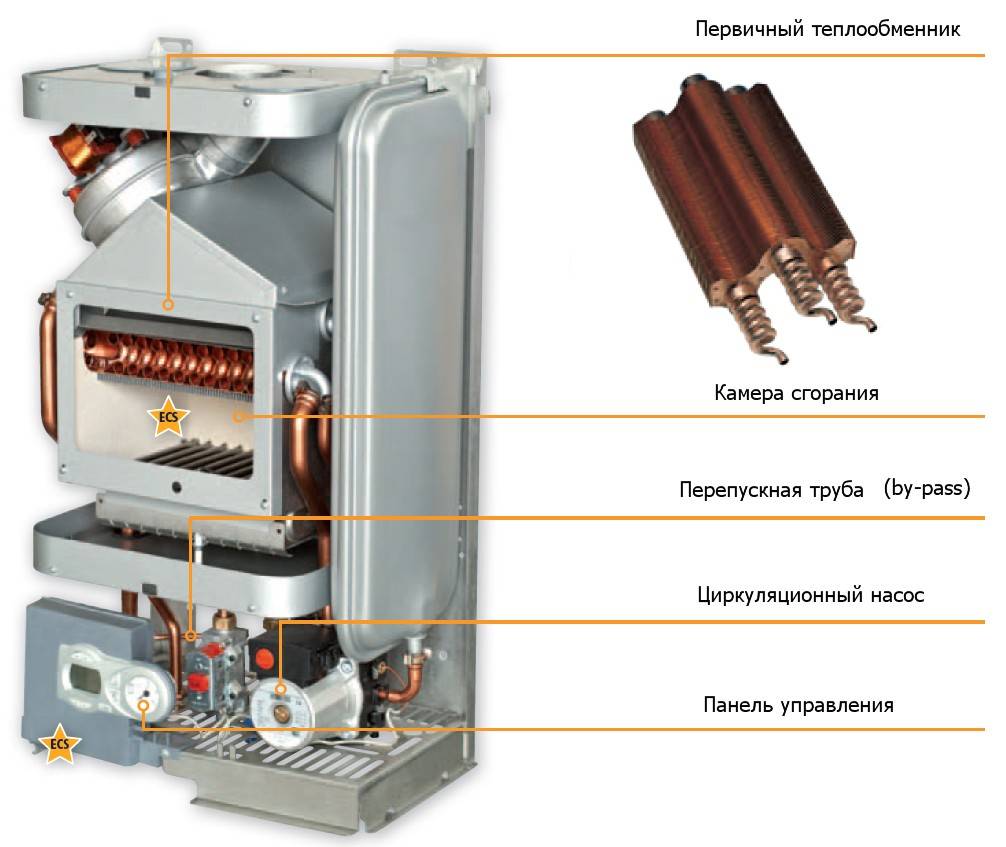

Внутреннее устройство

Данное устройство позволяет контролировать уровень тяги. В случае его снижения до недостаточного или полного отсутствия тяги подача газа прекращается, происходит блокировка работоспособности котла. При этом исключается возможность поступления продуктов сгорания внутрь помещения.

Двухконтурные газовые котлы отопления

Перейдем к двухконтурным котлам – устройствам, которые идеально подойдут для тех домовладельцев, которым необходимо одновременно обеспечить не только отопление жилья, но и подачу горячей воды.

Лучший двухконтурный газовый котел — BUDERUS Logano G125-32 WS

В плане КПД лучшим из представленных на рынке двухконтурных котлов лучшим является Logano G125-32, его КПД за отопительный сезон составляет 96%, что недостижимо для устройств конкурентов. В плане надежности данная модель также является одним из лидеров – G125 сравнительно новая модель, но, по отзывам владельцев можно судить, что никаких проблем при её эксплуатации не возникает.

Достоинства Logano G125-32WS:

• Возможность эксплуатации устройства, как на газе, так и на дизельном топливе;
• Минимальная шумность котла в работе благодаря оптимизации количества подаваемого в систему воздуха;
• Удобная управляющая панель комбинированного механически-электронного типа;
• Возможность комплектации устройства расширяющими функциональность модулями.

У Logano G125 недостатков, как таковых нет, а учитывая его умеренную стоимость, данное устройство можно уверенно рассматривать как лучший двухконтурный газовый котел для отопления частного дома.

Надежный газовый двухконтурный котел — BAXI SLIM 2,230

Именно благодаря надежности и выносливости своего оборудования итальянская компания Baxi приобрела всемирное признание. Baxi Slim 2.230 – самый надежный газовый котел, который обладает целым рядом электронных систем защиты, значительно продляющих ресурс работы устройства.

Преимущества Baxi Slim 2.230

• Наличие автоматической системы самодиагностики, термостата, и систем защиты от промерзания, уменьшения давления и блокировки насоса;
• Оптимальная мощность для обогрева частных домов средних размеров – 22.1 кВт;
• Возможность подключения к устройства к системам теплого пола;
• Три встроенных циркуляционных насоса от компании Grundfos;

Продуктивность ГВС у данной модели составляет 12 л/мин, чего вполне достаточно для небольшой семьи из 3-4 человек. Если вы ищите двухконтурный отопительный газовый котел для дачи либо дома, с оптимальным соотношением цены и качества, то Baxi SLIM 2.230 – лучший вариант.

Производители отопительных котлов

Мощность: 16 кВт, отапливаемая площадь: до 160.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: нет данных (стальной/нет данных), габаритные размеры (ВхШхГ): 720x340x490

Мощность: 11.6 кВт, отапливаемая площадь: до 100.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/стальной), габаритные размеры (ВхШхГ): 850x310x412

Мощность: 11.6 кВт, отапливаемая площадь: до 100.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/отсутствует), габаритные размеры (ВхШхГ): 1000x360x450

Мощность: 12.5 кВт, отапливаемая площадь: до 125.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/отсутствует), габаритные размеры (ВхШхГ): 742x424x480

Мощность: 20 кВт, отапливаемая площадь: до 200.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: нет данных (стальной/нет данных), габаритные размеры (ВхШхГ): 830x450x540

Мощность: 17.4 кВт, отапливаемая площадь: до 140.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/отсутствует), габаритные размеры (ВхШхГ): 1000x360x450

Мощность: 12.5 кВт, отапливаемая площадь: до 120.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/отсутствует), габаритные размеры (ВхШхГ): 744х416х491

Мощность: 16 кВт, отапливаемая площадь: до 160.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/отсутствует), габаритные размеры (ВхШхГ): 742x424x480

Мощность: 17.4 кВт, отапливаемая площадь: до 140.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/нет данных), габаритные размеры (ВхШхГ): 1200x420x516

Мощность: 12.5 кВт, отапливаемая площадь: до 120.0 м 2 , энергонезависимый котел, камера сгорания: открытая , кол-во контуров: двухконтурный (отопление и ГВС), теплообменник: литой (стальной/отсутствует), габаритные размеры (ВхШхГ): 744х416х491

Двухконтурные, энергонезависимые напольные газовые котлы представлены 29 товарами

Двухконтурные газовые котлы в своей конструкции имеют встроенный бойлер косвенного нагрева, как правило, от 60 до 90 литров. Если горячая вода в бойлере заканчивается, то котел начинает работать в проточном режиме, автоматически переключаясь с контура отопления на контур ГВС – стоит только открыть кран с горячей водой (принцип приоритета ГВС). После закрытия крана оборудование продолжит работу с отопительным контуром. Температура для каждого из контуров задаётся отдельно, что очень удобно для потребителя. Если отопление не требуется, то котел может работать только на нагрев воды — режим Лето

Энергонезависимые напольные газовые котлы – это автономное отопительное оборудование, способное работать без подключения к источнику электроэнергии. Они не нуждаются в электросети, что обеспечивает возможность эксплуатации без электрификации. Особенно популярны энергонезависимые котлы в сельской местности или дачных поселках, где отключение электроэнергии носит частый характер в силу изношенности электрических сетей или отсутствует вообще.

Достоинства и недостатки

Не хотелось бы рассматривать данный отопительный агрегат с такой точки, но преимущества его настолько очевидны, что хотелось бы потребителям показать и некоторые его недостатки. Нельзя показывать любой товар только с одной положительной стороны. Но начнем наш разбор именно с нее.

В первую очередь это отсутствие потребления электроэнергии. Здесь две позиции: первая – полное отсутствие электрических приборов и устройств, а, значит, нет необходимости следить за их обслуживанием и ремонтов. Второе – никаких квитанций за потребление электрического тока. Полная экономия.
Нет необходимости приобретать и подключать бесперебойник электрического питания, с помощью которого можно поддерживать отопительный прибор в рабочем состоянии.
В конструкции энергонезависимых настенных или напольных газовых котлах отопления присутствует небольшое количество устройств, приборов и узлов. Поэтому они более компактны и имеют небольшой вес.
Все без исключения котлы данной категории имеют достаточно высокий коэффициент полезного действия.
Простота монтажа и подключения, намного проще, чем у энергозависимых аналогов.
Презентабельный внешний вид

Производители сегодня уделяют этому критерию все большее внимание. Поэтому такой прибор хорошо впишется в любой интерьер

Особенно хотелось бы отметить настенные модели, которые можно вешать на кухне или в ванной комнате.
Двухконтурные напольные энергонезависимые газовые котлы могут обеспечить теплом и горячей водой для бытовых нужд большие загородные дома. Мощности у них хватит на все.
Высокие показатели безопасности.

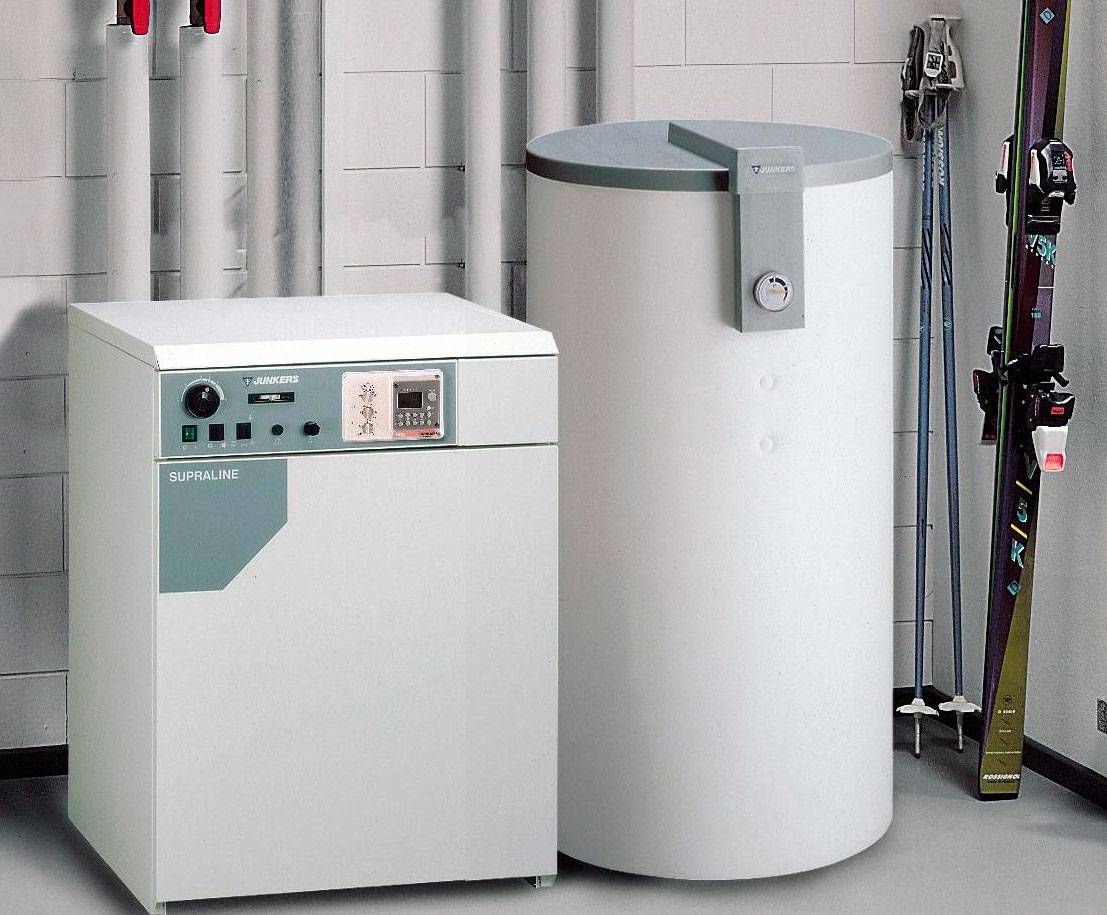

Энергонезависимый котел с бойлером

Теперь о недостатках.

В первую очередь хотелось отметить, что котлы этого типа могут эффективно работать только в том случае, если давление в магистрали подачи газа будет соответствовать паспортным данным изделия.
Обязательное условие – это хорошо смонтированный дымоход, который обеспечит котел хорошей тягой.
Немаловажное требование – прекрасно работающая вентиляция, с помощью которой придется удалять из помещения продукты сгорания топлива.
Есть специальные требования к таким котлам, которые указаны в инструкции по эксплуатации агрегата. Их надо выполнять строго и обязательно.. Рассмотрев все плюсы и минусы, необходимо сделать заключение

Если выполнить все требования производителя и правил пожарной безопасности, то это превосходный котел, который будет работать в автономном режиме, не подключаясь к сети переменного тока. И для многих регионов это оптимальное решение

Рассмотрев все плюсы и минусы, необходимо сделать заключение. Если выполнить все требования производителя и правил пожарной безопасности, то это превосходный котел, который будет работать в автономном режиме, не подключаясь к сети переменного тока. И для многих регионов это оптимальное решение.

Как выбрать подходящую модель?

Для начала нужно определиться с целью покупки. Если котёл приобретается для личного домашнего использования, то не стоит покупать дорогостоящие крупные аппараты. Для обогрева квартиры или небольшого частного дома подойдёт товар средней ценовой категории, мощностью 10-15 кВт.

Затем необходимо оценить бюджет, в который будет входить покупка, доставка, установка

Последний пункт часто не принимает участие в расчётах, а зря, ведь приобретая дорогой котёл, нужно правильно подключить его, иначе поломка неизбежна.
Обратите внимание на отзывы в интернете, чтобы узнать, насколько выбранный котёл прост в эксплуатации и как тяжело найти запчасти.

Проконсультируйтесь у вашего поставщика оборудования по данному вопросу. Практически все современные фирмы предлагают услуги выезда мастера на место установки

Специалист оценит площадь и обстановку и предложит несколько вариантов для покупателя.

Сравнительные таблица популярных моделей

Энергонезависимые котлы могут быть одноконтурные (только отопление) и двухконтурные (отопление и горячее водоснабжение).

Большинство моделей выполняются в напольном варианте. Настенные котлы имеют малую мощность, поэтому их используют не так часто. Главное преимущество настенных моделей – компактность и возможность установки котлов внутри помещения, например, на кухне. Это значительно повышает удобство управления отопительной системой.

Давайте посмотрим, какие модели оправдывают свою популярность в соотношении цены, качества и функциональности.

Модель	Electrolux FSB 25 P	Protherm Медведь 20 TLO	Novella Avtonom 24 RAG	Жуковский АОГВ-23,2-3 ЖУК
Страна-производитель	Швеция	Словакия	Италия	Россия
Максимальная мощность	22.0 кВт	17.0 кВт	24.0 кВт	23.2 кВт
Тип котла	напольный одноконтурный	напольный одноконтурный
КПД	91%	92%	93%	86%
Расход газа	2.5 куб. м/ч	2.14 куб. м/ч	2.8 куб. м/ч	2.55 куб/ч
Максимально отапливаемая площадь	до 240 кв. м	до 170 кв. м	до 240 кв. м	до 200 кв. м
Стоимость	35 000 руб	40 400 руб	59 100 руб	19 850 руб

Измеряем температуры рабочей среды с помощью термопары для котла. Создание самодельного термоэлектрического преобразователя для временной замены вышедшей из строя термопары.

Дистанционное управление котлом с помощью мобильного телефона и GSM модуля – это реальность! Перейти к обзору устройства.

Каковы преимущества использования газовых энергонезависимых котлов?

Критерий энергонезависимости и автономной работы без привлечения электрической энергии является одним из главных, но не единственным преимуществом, свойственным такому оборудованию. Все котлы напольного типа обеспечивают максимальную безопасность в работе, поскольку отвод дыма в трубе осуществляется путем работы специальных датчиков. Регуляторы призваны контролировать уровень тяги, чтобы при его падении газовая подача останавливалась.

Среди положительных качеств такого типа, когда использование газовых котлов происходит независимо от энергии, можно назвать:

• система пьезорозжига;
• система регулирования и контроля уровня горения;
• длительная и бесперебойная эксплуатация оборудования;
• котел может работать даже при низком давлении газового ресурса.

Кроме того, современные энергонезависимые газовые котлы отопления могут управляться дистанционно, с помощью пульта.

Газовый котел с пультом управления

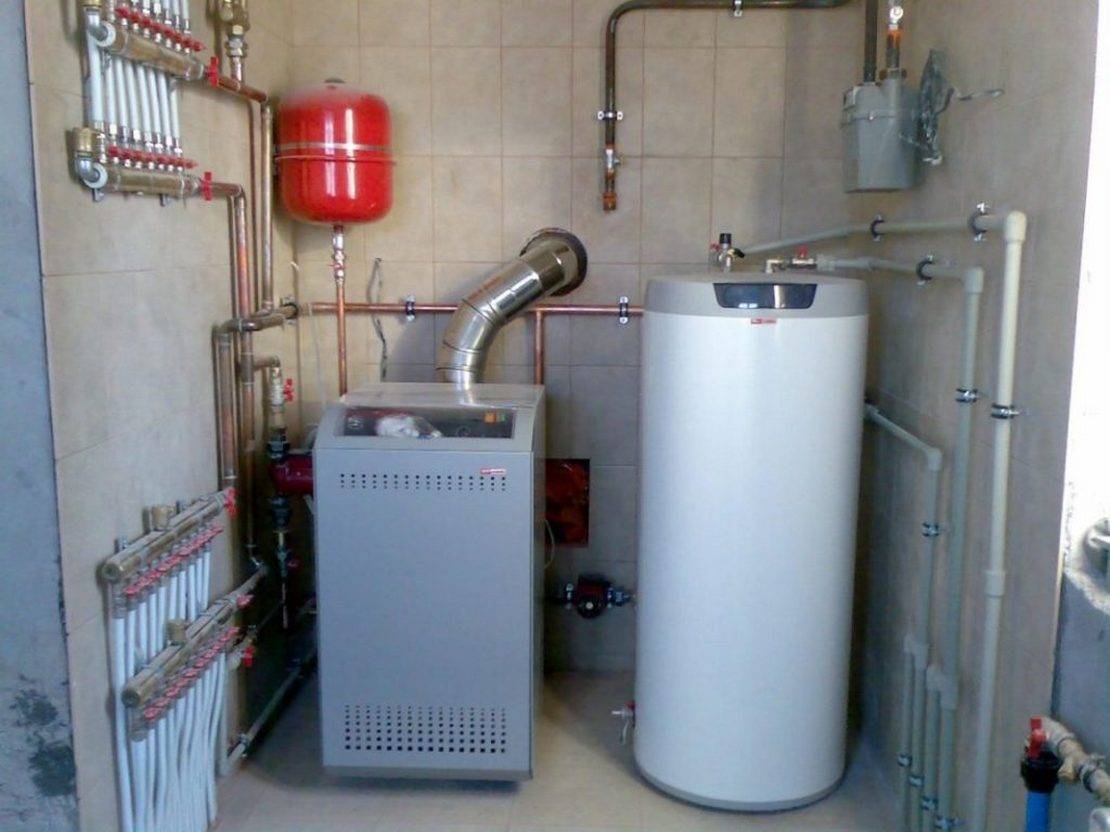

Особенности и правила монтажа энергонезависимых котлов

Если котел имеет мощность более 60 кВт, его ставят в отдельное помещение котельной. Котельную можно пристраивать к дому, выносить в рядом стоящее здание. Помещение должно иметь отдельный выход на улицу, окно размером в 0,3 м2 на каждые 10 м3 объема пространства. Площадь котельной не менее 4 м2, высота стен от 2,5 м. В котельную проводится система вентиляции, прокладывается трубопровод холодного водоснабжения и канализации, формируется дымоход для отвода продуктов горения.

Обустройство сети отопления выполняется с учетом особенностей оборудования:

Контур с естественной циркуляцией воды выкладывается с наклоном в сторону трубопровода обратного тока воды. Для удобства монтажа и нормальной работоспособности сети котел устанавливается в самой нижней точке схемы.

• Расширительный бак ставится в самую высокую точку сети. Это нужно для поддержания оптимального давления в системе. Установленный на чердаке бак утепляется, чтобы не допустить замерзания теплоносителя. От бака вниз до котла монтируется длинный вертикальный разгонный стояк.
• Трубопроводы для системы с гидравлической циркуляцией теплоносителя выбираются с большим сечением.
