Как выбрать газовый напольные двухконтурный котел отопления для дома

Устройство камеры сгорания и типы дымоудаления

По способу поступления кислорода в топку (он требуется для поддержания активного пламени) все двухконтурные газовые котлы делятся на две категории:

• с камерой сгорания открытого типа (атмосферные котлы) – забирают воздух непосредственно из самого помещения, в котором инсталлировано оборудование;
• с камерой сгорания закрытого типа (турбированные котлы) – не втягивают нагретый воздух из помещения, а берут его с улицы через коаксиальный дымоход, что сокращает теплопотери.

Тип камеры сгорания определяет то, как именно должен быть организован вывод продуктов горения: через шахту на крышу дома или напрямую через стену.

Открытая камера сгорания и естественная тяга через дымоход

В котлах с открытой камерой сгорания и естественной тягой дымовые газы удаляются через полноценный вертикальный дымоход, выходящий на крышу. Вся эта конструкция имеет простое устройство – по этой причине, она стоит не дорого и, теоретически, более надежна. Но сам монтаж у атмосферных котлов сложный.

Установка таких котлов разрешена только отдельно от жилых комнат, при условии соблюдения всех правил организации дымохода и помещения котельной:

• диаметр трубы дымохода составляет не менее 130–140 мм, а длина 3–4 м;
• она изготавливается из нержавеющей кислотостойкой стали или асбеста;
• минимальная площадь котельной 3,5–3,7 м2 при высоте потолка 2,2–2,5 м;
• в помещении есть хотя бы одно окно от 0,6–0,7 м2 и хорошая вентиляция.

Если хотя бы одно из перечисленных правил не соблюдено – разумней будет предпочесть прибор с закрытой камерой сгорания, с выводом дымохода через стену. Иначе в лучшем случае оборудование просто не сможет работать, а в худшем – в помещении начнёт скапливаться угарный газ, что опасно для жизни.

Закрытая камера сгорания и естественная тяга через коаксиальный дымоход

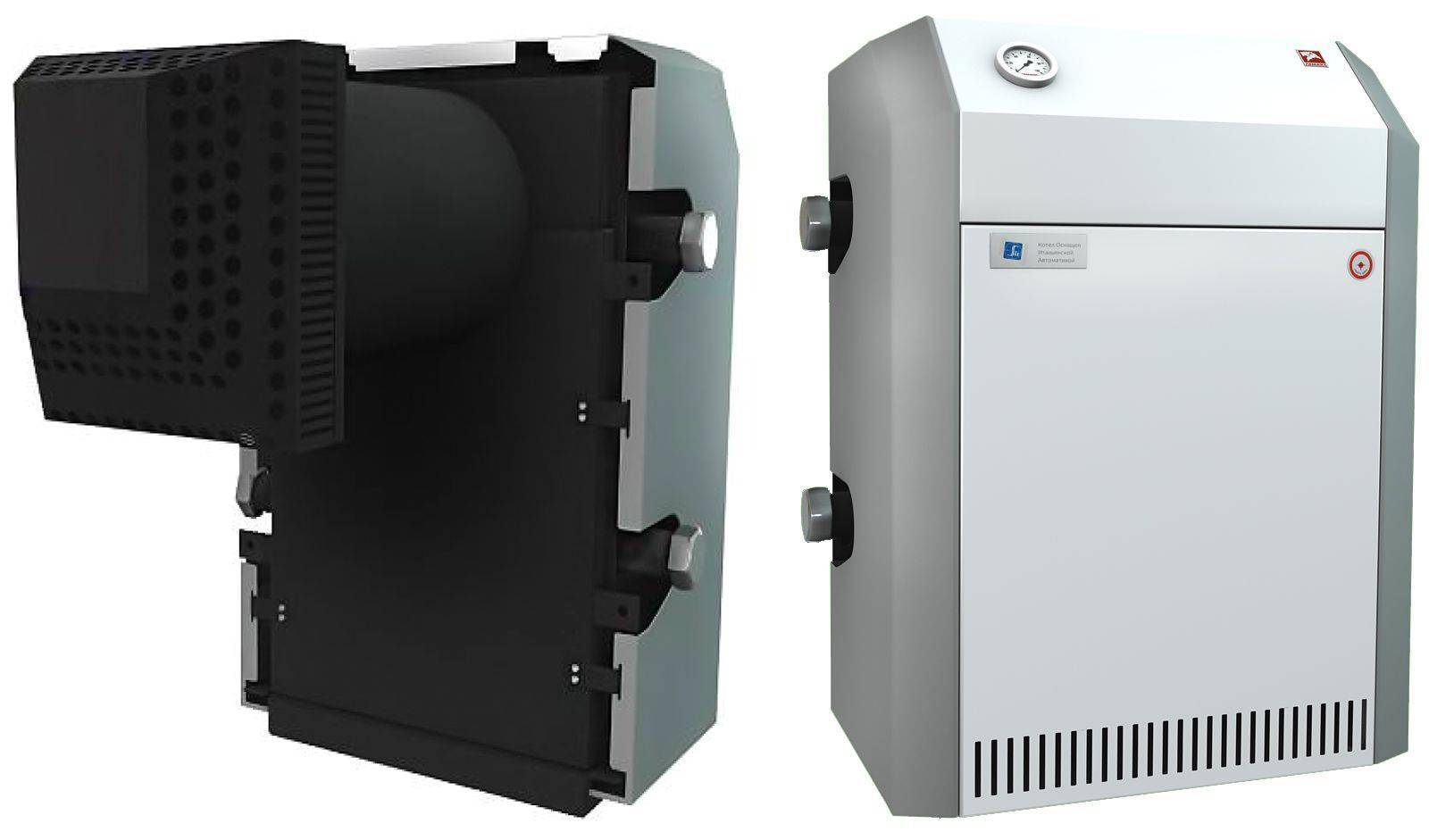

Парапетные газовые котлы не относятся ни к напольным, ни к настенным. Помимо способа размещения они отличаются тем, что имеют отверстия в корпусе, благодаря чему могут быть использованы как радиатор и обогревать помещение, в котором установлены. Им необходим коаксиальный дымоход, для которого одна труба вставляется в другую: вывод дыма происходит через внутреннюю часть, а через промежуточный зазор всасывается воздух с улицы.

Такое оборудование устанавливается в любом месте, главное – ниже линии подоконников (например, вместо батареи) и в любых помещениях: частный дом, хоз. постройка, коммерческое сооружение и даже квартира в многоэтажной высотке. Единственное ограничение – горизонтальный участок труб не должен превышать 2,8–3,0 м.

Закрытая камера сгорания и принудительная тяга

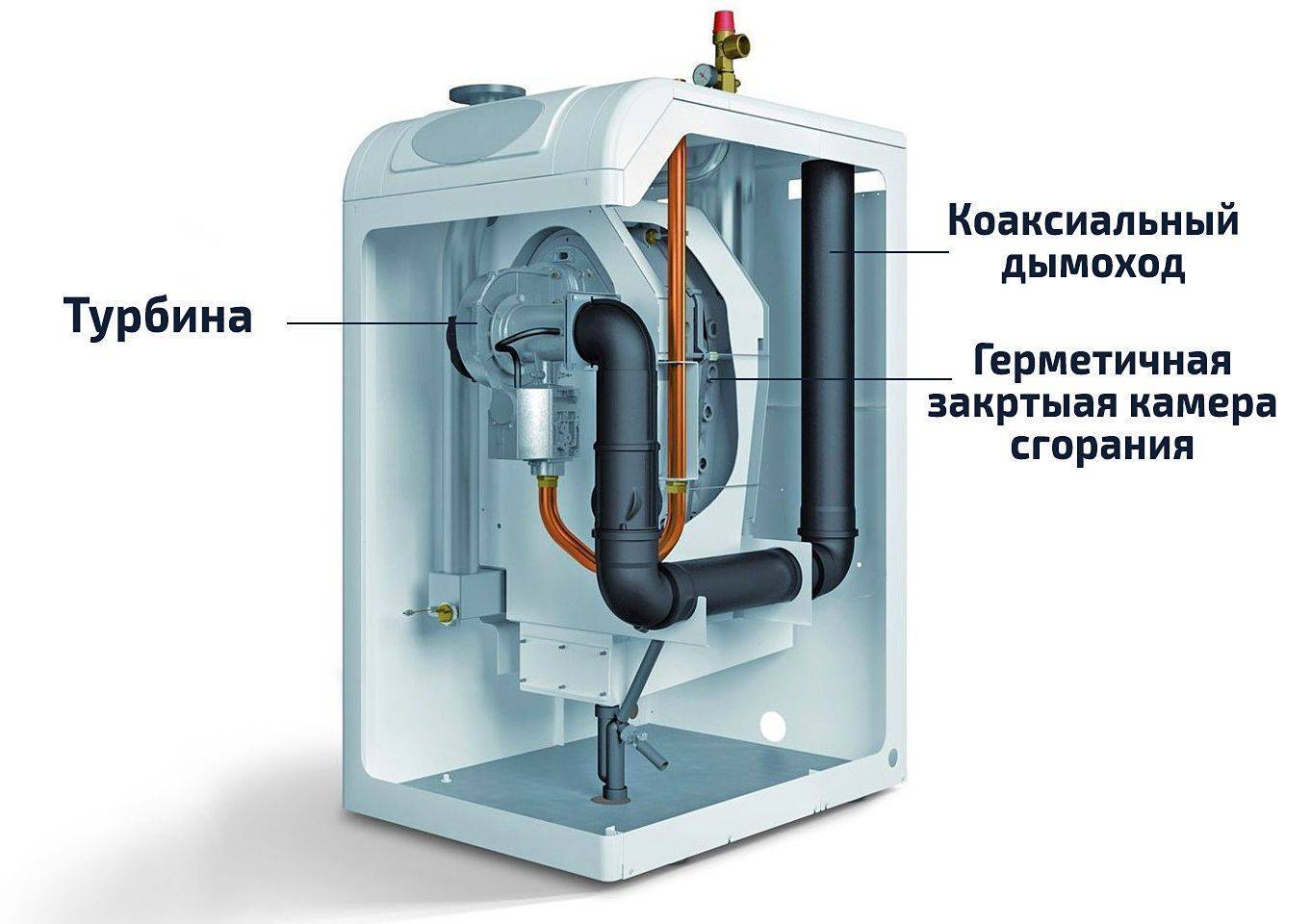

В котлах с закрытой камерой сгорания есть надувной вентилятор (турбина), который принудительно выводит дым из топки сразу на улицу и автоматически засасывает с улицы новый воздух через такую же коаксиальную трубу. Приборы просты в установке, т. к. не требовательны к обустройству и размерам котельной.

Главное достоинство турбинного агрегата – в нём нет доступа к открытому источнику огня, что уменьшает вероятность проникновения угарного газа в дом.

В общем, газовые котлы с закрытой камерой сгорания устанавливаются в помещениях любого назначения, но при этом нужно учитывать некоторые нюансы:

• турбина, находящаяся в котле, создает небольшой дополнительный шум;
• коаксиальная труба выводится насквозь, что влияет на внешний вид стены;
• выход дыма на уровне глаз не позволяет находиться ближе 4–6 м от трубы снаружи дома;
• турбинный агрегат потребляет на 40–50 Вт/ч больше, чем стандартный дымоходный.

Приборы с принудительной тягой стоят дороже обычных, но зато они не требуют постройки полноценного дымохода, поэтому монтаж обходится дёшево.

КПД и расход газа

Коэффициент полезного действия (КПД) отопительного котла – показатель, который напрямую влияет на экономичность использования им энергоресурсов.

Для стандартных газовых агрегатов значение КПД находится в диапазоне 90–98 %, для конденсационных моделей 104–116 %. С физической точки зрения это невозможно: так получается, если учитывается не всё выделившееся тепло, поэтому фактически КПД конвекционных котлов составляет 86–94 %, а конденсационных – 96–98 %.

По ГОСТ 5542-2014 с 1 м3 газа можно получить 9,3 кВт энергии. В идеале, при 100 % КПД и средних теплопотерях 10 кВт, за 1 час работы котла потребление топлива составит 0,93 м3. Соответственно, например, для бытового котла 16–20 кВт, при стандартном КПД 88–92 %, оптимальный расход газа равен 1,4–2,2 м3/час.

Принцип работы газового двухконтурного котла

Газовые котлы для отопления дома, напольные двухконтурные, являются идеальным решением для организации горячего водоснабжения и отопления. Они построены так, что объединяют в себе сразу два устройства – это газовый котел и газовый проточный водонагреватель. Для того чтобы обеспечить нагрев горячей воды и теплоносителя, оборудование оснащается совмещенными или раздельными теплообменниками. Нагревает жидкости самая обычная газовая горелка.

Устройство газового двухконтурного котла отопления с двумя теплообменниками.

Двухконтурные напольные газовые котлы состоят из следующих элементов:

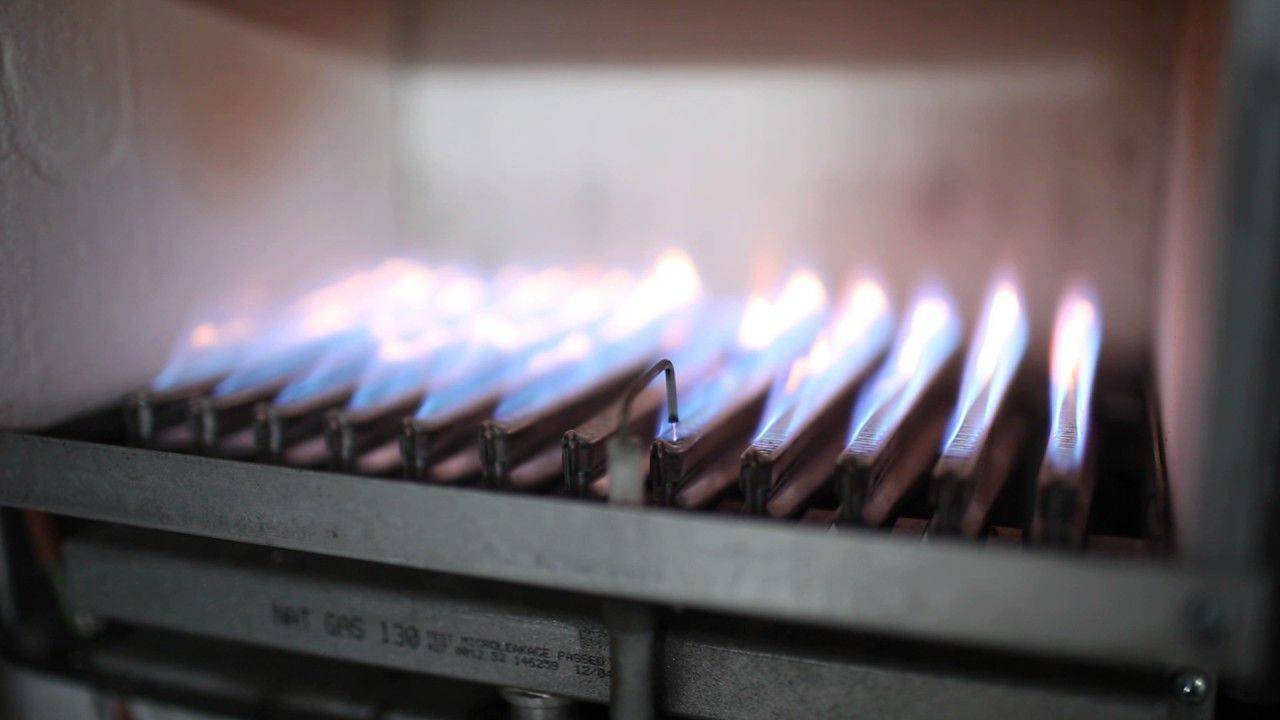

• Горелка – обеспечивает нагрев воды и теплоносителя;
• Один или два теплообменника – в них циркулируют вышеуказанные жидкости;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе;
• Трехходовой клапан – переключает двухконтурный напольный газовый котел из работы в режиме отопления в режим подготовки горячей воды (и обратно);
• Камера сгорания – здесь горит газ, вырабатываемое тепло передается в теплообменник.

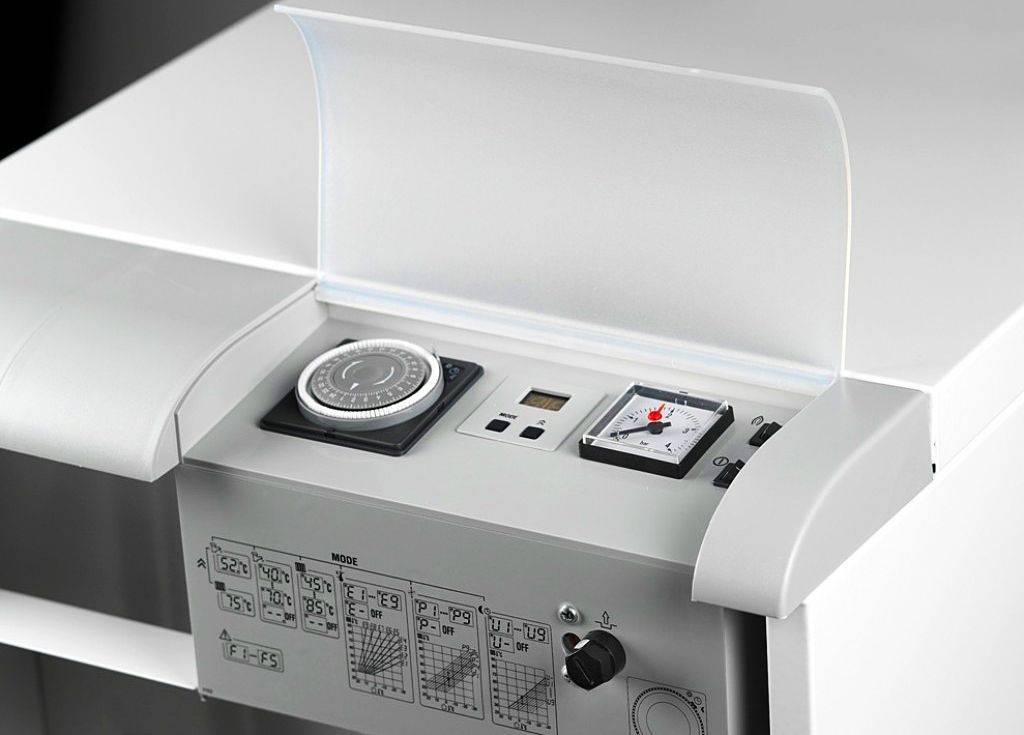

Также в конструкции присутствуют многие другие узлы – это электронные датчики, система розжига, предохранительные клапаны, спускники воздуха и многое другое.

Обратите внимание, что горячая вода и теплоноситель в напольных двухконтурных газовых котлах никогда не смешиваются – они находятся в разных контурах.

Схемы работы двухконтурных котлов. При повороте крана ГВС контур отопления отключается.

Принцип работы таких котлов, несмотря на пугающую изобилием модулей конструкцию, достаточно прост. Газовая горелка нагревает теплоноситель, который циркулирует по отопительной системе, передавая ей тепло. Как только температура жидкости достигнет заданного предела, оборудование перейдет в режим ожидания – пламя потухнет, автоматика продолжит внимательно отслеживать температуру в системе.

Как только температурные датчики зафиксируют падение температуры, в горелку подастся газ, а система розжига выполнит его поджигание. Так происходит неограниченное число раз – в зависимости от выставленной температуры. Причем существует два типа контроля:

• По температуре теплоносителя;
• По температуре воздуха в помещениях.

В последнем случае можно задать в двухконтурном напольном газовом котле определенную температуру воздуха, а оборудование будет своими силами поддерживать заданный параметр.

В некоторых котлах присутствует погодозависимая автоматика, контролирующая параметры атмосферы за пределами помещения – для этого за пределами дома устанавливаются температурные датчики.

Когда мы открываем кран с горячей водой в ванной комнате или на кухне, умная электроника напольных двухконтурных газовых котлов фиксирует ток воды – срабатывает трехходовой клапан, в результате чего часть теплоносителя начинает циркулировать через вторичный теплообменник, нагревая проходящую сквозь нее водопроводную воду. Отсюда она отправляется к точкам водоразбора.

Благодаря электронной модуляции пламени, температура воды в контуре ГВС остается стабильной, независимо от напора в водопроводе, количества открытых кранов и давления в газовой трубе

Обратите внимание, что в период работы контура ГВС, отопление остается отключенным – приоритет устанавливается за горячим водоснабжением (по такому принципу работают все двухконтурные напольные котлы)

Как только мы закрываем кран, трехходовой клапан автоматически переключает оборудование в режим работы контура отопления. Если теплоноситель уже успел остыть, горелка продолжает свое дело, вырабатывая тепло для отопительной системы. Если с температурой все нормально, оборудование переходит в режим ожидания.

Многие двухконтурные газовые котлы не являются энергонезависимыми – для работы автоматики, циркуляционного насоса и трехходового клапана необходима электроэнергия. Исключение составляют агрегаты с механическим управлением.

Как подключается бойлер и двухконтурный бойлер

Бойлер для газового котла представлен в виде накопительного бака, в середине которого находится теплообменник.

Встроенным нагревателем проточного типа является двухконтурные модели.

Можно рассмотреть вариант подключения двухконтурного котла к отдельному бойлеру. Такая установка будет относиться к технике с послойным типом нагрева. Кроме того в специализированных точках можно увидеть котлы как двухконтурные, так и с послойным нагревом, они объединены газовым котлом и могут быть как целостной комплектацией так и раздельной.

Выбор будет зависеть от того какой вариант лучше подойдет для вас. Это может быть раздельная так и целостная модель, которую легко перевозить и установить. Если же вы являетесь обладателем одноконтурного котла, то можно отдать предпочтение бойлеру с послойным нагревом, который включает в себя проточный нагреватель. В том случае если вы хотите сэкономить пространство в помещении, то приобретите газовую установку одноконтурного типа с наличием бойлера косвенного подогрева.

Главные особенности, которыми обладает бойлер послойного нагрева

В моделях с двухконтурным послойным обогревом вода попадает уже в нагретом состоянии, это позволяет бойлеру очень быстро довести воду до необходимой температуры.

Можно выделить ряд преимуществ, которыми обладают эти установки:

1. Горячая вода поступает в верхний слой бойлера уже через 5 минут с начала работы. Котлы с косвенным нагревом работают более длительно, так как им нужно потратить время для конвекции от источника тепла.
2. Так как внутри нет теплообменника, о бак собирает большее количество воды, которые можно использовать в быту. Производительность такого бойлера намного выше, чем модели с косвенным типом обогрева.

В большинстве ситуаций люди не осознают, для чего необходим бойлер в котле. Ответ заключается в том, что такая организация способна обеспечить более комфортное использование теплой воды. Кроме того такой аппарат гарантирует постоянное наличие горячей воды в доме, даже при открытии нескольких точек подачи воды. С такой задачей не способен справиться ни один контурный котел. Кроме того напольные модели похожи на холодильник и способны вместить в себя до 100л жидкости, а этого достаточно, чтобы обеспечить теплой водой большую семью. Напольные модели компактный, кроме того это отличная альтернатива большим установкам, если у вас не так много места в доме.

Критерии выбора

Перед покупкой котла в первую очередь рассматриваются такие факторы как:

1. Объем и теплоизоляция отапливаемого помещения. Напольные котлы в этом плане не ограничены, их тепловой мощности достаточно для обогрева площади до 600 м2 (а у промышленных моделей — до 900), но покупать чересчур мощное оборудование нецелесообразно из-за возрастания расхода газа.
2. Потребность в горячей воде. Двухконтурный котел в напольном исполнении без встроенного бойлера обеспечивает объем от 2,5 до 17 л/мин, но при проточном нагреве возникает перерасход газа, а при числе точек водозабора свыше 2 — снижается комфортность. Поэтому при больших объемах потребления покупается котел со встроенным бойлером (или используется стандартная схема: одноконтурный котел и отдельный водонагреватель).
3. Функциональные возможности: автоматика и систему безопасности.
4. Стоимость и надежность марки.

Такие параметры как габариты и вес котла, размеры соединений и их расположение, выдерживаемое давление внутри системы важно знать при планировании схемы развязки, выборе отопительных труб и радиаторов. То же касается и способа вывода продуктов сгорания: при невозможности организации отдельной котельной следует выбрать напольный газовый котел с закрытой камерой

 Некоторые зарубежные напольные бренды представлены исключительно в одноконтурном исполнении, к примеру, двухконтурный газовый котел Аристон априори настенный, а чешский бренд Viadrus не имеет моделей с водонагревательным контуром вообще (за исключением твердотопливных). То есть не стоит гнаться за маркой, приоритетом являются именно эксплуатационные характеристики.

Котел со встроенным бойлером: главные преимущества

Приобретение газового котла с наличием бойлера будет оптимальным решением при использовании нескольких точек водяного разбора, он обеспечит достаточное количество преимуществ.

3 основные преимущества:

• Положительным и существенным преимуществом является подогрев воды в ночное время, когда напор воды в водопроводе слабый;
• Для начала работы не требуется отдельное подключение к системе водоснабжения и отопления, а достаточно просто подкинуть к котлу воду, газ и электричество;
• Все варианты котлов газового типа являются компактными, так как все составляющие элементы котла собранные в одном корпусе.

Всеми этими показателями обладает бойлерный водонагреватель Vaillant и Nova. Они являются самыми популярными марками на рынке котлов.

Тип теплообменника

Конструкция двухконтурного напольного газового котла для получения горячей воды для ГВС дома может предполагать наличие проточного теплообменника или встроенного бойлера.

Конструкция проточных теплообменников предполагает наличие каналов небольшого сечения и тонких стенок, что делает их уязвимыми при использовании для ГВС жесткой воды из колодца или скважины, без предварительного ее умягчения. Кроме этого, такой теплообменник не рассчитан на большой расход и не позволяет иметь запас горячей воды, так как она начинает нагреваться только когда открывается соответствующий кран. Большинство проточных теплообменников двухконтурных котлов рассчитаны на одновременное обеспечение горячей водой одной точки забора. При открытии второго крана, температура воды в первом снизится. К тому же, рекомендуется, чтобы точка забора горячей воды была удалена от такого котла на расстояние не более 7 м. При этом возможны два варианта проточного теплообменника:

• когда теплообменники ГВС и отопления совмещены в одном основном, нагреваемом газовой горелкой, так называемый битермический теплообменник (рис. 3);
• когда вода для системы ГВС нагревается в отдельном дополнительно теплообменнике, водой нагретой в основном теплообменнике (рис.4).

Рис. 3 Схема работы двухконтурного газового котла с битермическим проточным теплообменником

Рис. 4 Схема работы двухконтурного газового котла с дополнительным проточным теплообменником для ГВС

Если же нужен больший объем горячей воды, а также наличие ее определенного запаса, то для отопления частного дома следует выбирать двухконтурный напольный газовый котел со встроенным или выносным бойлером. Первый имеет меньший объем и монтируется внутри корпуса. Выносной же по конструкции похож на бойлер косвенного нагрева.

Рис. 5 Напольный двухконтурный газовый котел со встроенным бойлером

Теплообменник двухконтурного газового котла может быть изготовлен из разных материалов:

• Из чугуна – имеет длительный срок службы (до 50 лет), стойкость к высокой температуре и агрессивной среде теплоносителя. Недостатками такого материала является большой вес и хрупкость (боится ударов и резких перепадов температур).
• Из обычной стали – самый экономный вариант. К тому же, по сравнению с чугунными, имеют меньший вес, не боятся ударов и резких перепадов температуры. Но, с другой стороны, они подвержены коррозии и срок службы их значительно меньше (5-15 лет, в зависимости от марки стали).
• Из меди – самый дорогой вариант, но отличается наилучшей теплоотдачей и довольно длительным сроком службы. Не боятся ударов, резких перепадов температур, как чугунные. Не подвержены коррозии, как стальные, хотя чувствительны к кислотности теплоносителя.

Плюсы и минусы двухконтурной напольной модели

Напольные двухконтурные газовые котлы отопления уступают настенным в отношении компактности, под них требуется отдельное помещение.

Но преимуществ у них больше:

• нет ограничений по мощности, можно отапливать дома с большой площадью;
• рабочие узлы выполняются из чугуна. Чугунная модель долговечнее и надежнее стальной. У такого теплообменника выше инерция. А вес при напольной установке роли не играет;
• по функционалу и разнообразию модельного ряда напольные котлы сегодня не уступают настенным, вопрос только в цене. Чем сложнее и мощнее модель, тем она дороже.

Главное преимущество двух контуров очевидно: нет необходимости нагревать отдельно воду для хозяйственных и санитарных целей.

Минусы:

• в домах с большой площадью пользоваться контуром ГВС не всегда удобно, т.к. потребительские точки могут быть существенно удалены от теплообменника. В этом случае ждать горячей воды приходится долго. Желательно, чтобы расстояние между котлом и точкой потребления не превышало 7 метров;
• при открытии горячего крана трехходовой клапан котла переключает котел с отопления на ГВС. Если горячий кран открыт длительное время, теплоноситель в системе обогрева начинает остывать. Это не критично для больших домов с длинными отопительными контурами. Если дом/контур небольшой, на разогрев теплоносителя заново будет расходоваться дополнительная энергия.

На каком производителе остановить свой выбор?

Автономное отопление – затея не одного дня. От выбора модели котла, других элементов системы зависит ваш комфорт не только сегодня, но и в последующие годы, поэтому экономить на оборудовании в данном случае не стоит. Единственный выход из подобной ситуации — тщательно изучить существующие на рынке предложения и учитывать репутацию производителей.

Хорошо известные в мире компании и фирмы, занимающиеся выпуском нагревательной техники, стараются держать марку и дорожат своей репутацией. Модели котлов от ведущих производителей надежны, практичны и удобны в работе. Незначительная разница в стоимости компенсируется отсутствием проблем с оборудованием в процессе эксплуатации.

Однако слепо верить в надежность моделей иностранных производителей не стоит. Нередки случаи, когда импортная техника оказывается совершенно не приспособленная к нашим реалиям. На эффективности работы газового котла может сказаться качество теплоносителя. Немаловажным является и наличие в вашем регионе ремонтно-обслуживающей базы. Купить агрегат, на который трубно достать комплектующие и запасные части, к тому же который ремонтировать придется кустарным способом – самая нелепая ошибка. Отнеситесь к своему выбору ответственно во всех аспектах! Идеальный выбор – покупка оборудования, адаптированного производителем к российским условиям.

Напольный или настенный?

Ошибка №17
Однозначного ответа что лучше, здесь не существует.

На просторах нашей страны до сих пор считается, что напольный в “одни ворота” выигрывает у настенного.

При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.

То ли еще будет

Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.

хорошие напольные котлы очень дорогие

При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.

они более надежны и долговечны (особенно чугунные)

у них простая автоматика + есть энергонезависимые модели

напольные берут для реально больших домов

Настенные покупают:

в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета

из-за умной электроники

Один раз грамотно все настроил и неделями не подходишь к прибору.

Особенности эксплуатации

При использовании двухконтурного напольного газового котла в доме необходимо соблюдать правила эксплуатации.

Разрешается:

• устанавливать прибор в безопасном месте в соответствии с рекомендациями к размещению газовых аппаратов;
• делать обвязку, руководствуясь техническими характеристиками прибора, указанными в инструкции;
• настраивать работу системы согласно требуемым параметрам и в полном соответствии с заложенными в котёл набором функций;
• использовать только лицензионное оборудование.

Запрещается:

• менять заводскую конструкцию аппарата даже в незначительных деталях;
• уменьшать диаметр вентиляционных отверстий в помещении;
• хранить в котельной легко воспламеняющиеся предметы;
• совмещать котельную с жилым помещением.

Внимание! Каждый год нужно производить технический осмотр оборудования котельной, чтобы вовремя предотвратить аварийные ситуации, опасные для жизни

Что собой представляет двухконтурный газовый котел?

Первое что вас подкупает в двухконтурных котлах – это их компактность. Действительно, по своим габаритам такие модели просто идеально вписываются в планировку городской квартиры, удобны и практичны для установки в частном доме небольших размеров. Подробно изучив технологические возможности каждой модели и их функциональность, вы можете выбрать газовый котел, максимально отвечающий вашим запросам и техническим требованиям.

Чаще всего двухконтурные котлы представляют собой мини-котельные, оснащенные всеми необходимыми для бытового применения функциями. Настенный вариант более практичен и удобен. Современные модели способны эффективно решать задачу с обогревом жилых помещений и обеспечить жильцов горячей водой для хозяйственных нужд. Наличие автоматики обеспечивает высокую степень надежности агрегатов.

Принципы работы

• Жидкостная система. С помощью газового котла нагревается жидкий теплоноситель, который доставляется в комнаты по трубам в радиаторы (батареи), устанавливаемые под окнами. Дом отапливается по внешнему контуру. Теплоноситель долго нагревается и остывает, поэтому для протопки дома потребуется значительное время.
• Воздушная система. С помощью теплогенератора в котельной нагревается воздух, который посредством воздуховодов подаётся прямо в обогреваемые помещения (как правило, через отверстия в полу).

Радиаторов и труб в комнатах нет. Пройдя через комнаты, воздух отводится через специальные вентиляционные решётки.

Основная часть нагретого воздуха циркулирует внутри здания, но часть обновляется. В подобную систему можно встроить очистку, увлажнение и кондиционирование воздушных масс. При работе на газе она полностью автоматизируема.

Вывод продуктов сгорания

В зависимости от вида горелки выбирается способ дымоудаления. Если газовый котел оснащен атмосферной горелкой (открытого типа), для которой воздух берется из помещения, то понадобится установка классического дымохода. Если же агрегат оборудован турбированной горелкой (закрытого типа), то достаточно будет установки компактного коаксиального дымохода. Он обеспечит поступление кислорода необходимого для процесса горения, а также удобное дымоудаление.

Обратите внимание! Для напольных котлов с атмосферной горелкой потребуется устройство отдельного помещения (котельной), а агрегаты с закрытой камерой можно устанавливать в жилой комнате. КПД газовых котлов с закрытой горелкой выше, чем с открытой

КПД газовых котлов с закрытой горелкой выше, чем с открытой.
