Гидравлический расчет системы отопления частного дома: пример, расчет объема теплоносителя

Как рассчитать мощность отопительного котла, зная объём отапливаемого помещения?

Тепловая мощность котла определяется по формуле:

Q = V × ΔT × K / 850

• Q – количество тепла в кВт/ч
• V – объём отапливаемого помещения в кубометрах
• ΔT – разница между температурой снаружи и внутри дома
• К – коэффициент потери тепла
• 850 – число, благодаря которому произведение трёх вышеуказанных параметров можно перевести в кВт/ч

Показатель К

может иметь следующие значения:

• 3-4 – если конструкция здания упрощённая и деревянная или если оно сделано из профлиста
• 2-2,9 – у помещения небольшая теплоизоляция. Такое помещение имеет простую конструкцию, длина 1 кирпича равна толщине стены, окна и крыша имеют упрощённую постройку
• 1-1,9 – конструкция здания считается стандартной. У таких домой двойная кирпичная вкладка и мало простых окон. Кровля крыши обычная
• 0,6-0,9 – конструкция здания считается улучшенной. Такое здание имеет окна с двойными стеклопакетами, основа пола толстая, стены кирпичные и имеют двойную теплоизоляцию, крыша имеет теплоизоляцию, сделанную из хорошего материала

Ниже приведена ситуация, в которой подбирается котел отопления по объему отапливаемого помещения.

Дом имеет площадь 200 м², высота его стен 3 м, теплоизоляция является первоклассной. Показатель температуры окружающего воздуха рядом с домом не падает ниже -25 °С. Получается, что ΔT = 20 — (-25) = 45 °С. Получается, чтобы узнать количество тепла, которое требуется для отопления дома, необходимо произвести следующий расчёт:

Q = 200 × 3 × 45 × 0,9/850 = 28,58 кВт/ч

Полученный результат пока что не следует округлять, ведь к котлу может быть еще подключена система горячего водоснабжения.

Если вода для мытья нагревается другим способом, то результат, который получен самостоятельно не нуждается в корректировке и эта стадия расчёта является завершающей.

Теплоноситель в системе отопления: расчет объема, расход, закачка и другое

Для того чтобы иметь представление о правильном отоплении индивидуального дома, следует вникнуть в основные понятия. Рассмотрим процессы циркуляции теплоносителя в системах отопления. Вы узнаете, как правильно организовать циркуляцию теплоносителя в системе.Рекомендуется для более глубокого и вдумчивого представления предмета изучения посмотреть поясняющее видео ниже.

Расчет теплоносителя в системе отопления ↑

Объем теплоносителя в отопительных системах требует точного расчета.

Расчет необходимого объема теплоносителя в отопительной системе чаще всего делается в момент замены либо реконструкции всей системы. Самым простым методом будет банальное использование соответствующих расчетных таблиц. Их несложно отыскать в тематических справочниках. В соответствии с базовой информацией содержится:

• в секции алюминиевого радиатора (батареи)  0,45 л теплоносителя;
• в секции чугунного радиатора  1/1,75 литра;
• погонного  метра 15-миллиметровой/32-миллиметровой трубы  0,177/0,8 литра.

Необходимы расчеты и при установке так называемых  подпиточных насосов и расширительного бачка.  В данном случае чтобы определить общий объем всей системы, надо сложить совокупный объем отопительных приборов (батарей, радиаторов), а также котла и трубопроводов. Формула расчетов такова:

V = (VS x E)/d, где d есть показатель эффективности устанавливаемого расширительного бачка; Е представляет коэффициент расширения жидкости (выражается в процентах), VS равен объему системы, включающей все элементы: теплообменники, котел, трубы, также радиаторы; V — это объем расширительного бака.

Касательно коэффициента расширения жидкости. Данный показатель может быть в двух значениях, зависящих от типа системы. Если теплоносителем является вода, для расчета его значение составляет 4 %. В случае, например, этиленгликоля,  коэффициент расширения принимают за 4,4 %.

Глубокая оценка объемов приборов отопления, включая котел и трубопроводы, не обязательна.  Рассмотрим это на определенном примере. К примеру, мощность отопительной системы конкретного дома  составила 75 кВт.

В данном случае  общий объем системы выводится по формуле: VS = 75 х 15 и будет равняться 1125 литрам.

Следует также учитывать, что применение разного рода дополнительных элементов отопительной системы (будь то трубы или радиаторы) так или иначе снижает суммарный объем системы. Исчерпывающую информацию по данному вопросу находят в соответствующей технической документации изготовителя тех или иных элементов.

Закачка теплоносителя в систему отопления ↑

Определившись с  показателями объема системы, следует понять главное:  как закачивается  теплоноситель в систему отопления закрытого типа.

Могут быть два варианта:

закачка т.н. «самотеком» —когда заливку осуществляют с самой верхней точки системы. В тот же момент  в самой нижней точке следует открыть сливной кран — в него будет видно, когда начнет поступать жидкость;
закачка принудительная с  насосом  — для этой цели подойдет любой небольшой насос, вроде тех, какие используют для низко расположенных дачных участков.

В процессе закачки следует следить за показаниями манометра, не забывая о том, что  воздухоотводчики на отопительных радиаторах (батареях) в обязательном порядке  должны быть открытыми.

Расход теплоносителя в системе отопления ↑

Расход в системе теплоносителя подразумевает массовое количество теплоносителя (кг/с), предназначаемое для подачи нужного количества тепла в обогреваемое помещение.

Расчет теплоносителя в отопительной системе определяется как частное от деления расчетной тепловой потребности (Вт) помещения (помещений) на теплоотдачу 1 кг теплоносителя для обогрева (Дж/кг).

Расход теплоносителя в системе в продолжение отопительного сезона в вертикальных системах центрального отопления изменяется, поскольку они регулируются (особенно это касается гравитационной циркуляции теплоносителя. На практике в расчетах обычно расход теплоносителя измеряют в кг/ч.

Назначение гидравлического расчета отопления

Пример схемы отопления с учетом расчетных данных

При работе любой системы теплоснабжения неизбежно возникает гидравлическое сопротивление при движении теплоносителя. Для учета этого параметра необходим гидравлический расчет двухтрубной системы отопления. Его суть заключается в правильном выборе компонентов системы с учетом их эксплуатационных качеств.

Фактически гидравлический расчет систем водяного отопления представляет собой сложную процедуру, во время выполнения которой учитываются все тонкости и нюансы. На первом этапе следует определиться с требуемой мощностью отопления, выбрать оптимальную схему разводки трубопроводов, а также тепловой режим работы. На основе этих данных делается гидравлический расчет системы отопления в Excel или специализированной программе. Итогом вычислений должны стать следующие параметры водяного теплоснабжения:

• Оптимальный диаметр трубопровода. Исходя из этого можно узнать их пропускную способность, тепловые потери. С учетом выбора материала изготовления будет известно сопротивление воды о внутреннюю поверхность магистрали;
• Потери давления и напора на определенных участках системы. Пример гидравлического расчета системы отопления позволит заранее продумать механизмы для их компенсации;
• Расход воды;
• Требуемую мощность насосного оборудования. Актуально для закрытых систем с принудительной циркуляцией.

На первый взгляд гидравлическое сопротивление системы отопления сложно. Однако достаточно немного вникнуть в суть вычислений и потом можно будет их сделать самостоятельно.

Есть ли бесплатные программы для расчётов?

Чтобы упростить расчет системы отопления частного дома, можно воспользоваться специальными программами. Их, конечно, не так много как графических редакторов, но выбор всё же есть. Одни распространяются бесплатно, другие – в демо-версиях. В любом случае, сделать нужные расчёты один-два раза получится и без материальных вложений.

Программное обеспечение «Oventrop CO»

Бесплатное программное обеспечение «Oventrop CO» предназначено для того, чтобы выполнить гидравлический расчёт отопления загородного дома.

Программа «Oventrop CO» создана для предоставления графической помощи на этапе составления проекта отопления. Она позволяет выполнить гидравлический расчёт и для однотрубной, и для двухтрубной системы. Работать в ней просто и удобно: есть уже готовые блоки, осуществляется контроль над ошибками, огромный каталог материалов

На основе предварительных настроек и подбора отопительных приборов, трубопровода и арматуры можно проектировать новые системы. Помимо этого возможна регулировка существующей схемы. Она осуществляется посредством подбора мощности уже имеющегося в распоряжении оборудования в соответствии с нуждами отапливаемых комнат и помещений.

Оба эти варианта могут сочетаться в данной программе, позволяя регулировать существующие фрагменты и проектировать новые. При любом варианте расчёта «Oventrop CO» подбирает настройки арматуры. В части выполнения гидравлических расчётов у этой программы широкие возможности: от подбора диаметров трубопровода до анализа расхода воды в оборудовании. Все результаты (таблицы, схемы, рисунки) можно распечатать или перенести в среду Windows.

Программное обеспечение «Instal-Therm HCR»

Программа «Instal-Therm HCR» позволяет рассчитать систему радиаторного и поверхностного отопления.

Она поставляется в комплекте InstalSystem TECE, куда входят ещё три программы: Instal-San Т (для проектирования холодного и горячего водоснабжения), Instal-Heat&Energy (для расчёта тепловых потерь) и Instal-Scan (для сканирования чертежей).

Программа «Instal-Therm HCR» снабжена расширенными каталогами материалов (трубы, потребители воды, фитинги, радиаторы, теплоизоляция и запорно-регулирующая арматура). Результаты расчётов выдаются в виде спецификации на предлагаемые программой материалы и изделия. Единственный недостаток пробной версии – невозможно вывести её на печать

Вычислительные возможности «Instal-Therm HCR»: — подбор по диаметру труб и арматуры, а также тройников, фасонных изделий, распределителей, проходных муфт и теплоизоляции трубопровода; — определение высоты подъёма насосов, расположенных в смесителях системы или на участке; — гидравлические и тепловые расчёты отопительных поверхностей, автоматическое определение оптимальной температуры входа (питания); — подбор радиаторов, учитывающий охлаждение в трубопроводах рабочего агента.

Пробной версией можно воспользоваться бесплатно, но она имеет ряд ограничений. Во-первых, как и в большинстве условно-бесплатных программ, результаты распечатать нельзя, равно как и экспортировать их. Во-вторых, в каждом из приложений пакета можно создать только три проекта. Правда изменять их можно сколько угодно. В-третьих, созданный проект сохраняется в модифицированном формате. Файлы с таким расширением ни другая пробная, ни даже стандартная версия не прочитают.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
• для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Обозначение участка	Длина участка в метрах	Количество приборов а участке, шт.
1-2	1,8	1
2-3	3,0	1
3-4	2,8	2
4-5	2,9	2

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.

Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.

Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.

Расчет отопительной системы

При планировании отопительной системы для частного дома наиболее сложным и ответственным этапом является проведение гидравлических расчетов – нужно определить сопротивление системы отопления.

Ведь, берясь самостоятельно как рассчитать объем системы отопления, так и далее планировать систему, мало кто знает, что предварительно необходимо произвести некоторые графически-проектные работы. В частности, следует определить и отобразить на плане отопительной системы такие параметры:

тепловой баланс помещений, в которых будут расположены отопительные приборы;
тип наиболее подходящих отопительных приборов и теплообменных поверхностей, указать их на предварительном плане отопительной системы;
наиболее подходящий тип отопительной системы, подобрать наиболее подходящую конфигурацию. Также следует создать подробную схему расположения нагревательного котла, трубопровода.
выбрать тип трубопровода, определить необходимые для качественной работы дополнительные элементы (вентили, клапаны, датчики). Указать на предварительной схеме системы их расположение.
создать полную аксонометричную схему. В ней следует указать номера участков, их продолжительность и уровень тепловой нагрузки.
спланировать и отобразить на схеме основной отопительный контур

При этом важно учесть максимальный расход теплоносителя.

Принципиальная схема отопления

Двухтрубная отопительная система

Для любой отопительной системы расчетным участком трубопровода является тот сегмент, диаметр на котором не изменяется и где происходит стабильный расход теплоносителя. Последний параметр вычисляется из теплового баланса помещения.

Для расчета двухтрубной системы отопления следует провести предварительную нумерацию участков. Начинается она с нагревательного элемента (котла). Все узловые точки подающей магистрали, в которых происходит разветвление системы, необходимо отмечать заглавными буквами.

Двухтрубная отопительная система

Соответственные узлы, расположенные на сборных магистральных трубопроводах, следует обозначать черточками. Места ответвления  приборных веток (на узловом стояке) чаще всего обозначаются арабскими цифрами. Эти обозначения соответствуют номеру этажа (в случае, если внедрена горизонтальная отопительная система) или номеру стояка (вертикальная система). При этом в месте соединения потока теплоносителя данный номер обозначается дополнительным штрихом.

Для максимально качественного выполнения работы следует нумеровать каждый участок

При этом важно учитывать, что номер должен  состоять из двух значений – начала и конца участка

Влияние диаметра трубы на функциональность отопления

При качественных расчетах система с принудительной циркуляцией будет функционировать максимально эффективно. Поэтому стоит хорошо рассчитать вероятные тепловые потери и попробовать их минимизировать.

В противном случае даже при больших затратах энергии эффективность работы трубопровода будет не полная, то есть отопительная система не будет полностью справляться с поставленной задачей.

То, что размер сечения оказывает влияние на гидродинамику – это правда. И если некоторые считают, что чем больше ∅, тем эффективнее работа, то они сильно заблуждаются.

Если использование образцов большого диаметра не оправдано, то давление сильно падает, что приводит к тому, что отопление совсем пропадает.

Если решили проводить отопление в частном доме, то тут надо определиться с тем, как будет подаваться вода. Если от центральной магистрали, то расчет проводится таким же образом, как и для квартиры.

Если имеется своя автономная система отопления, то диаметр труб надо подбирать исходя из того какой материал использовался для ее изготовления и вида самой системы.

Некоторые нюансы, определяющие выбор

Диаметры бывают:

1. внутренними (основополагающий показатель размера трубы);
2. внешними (основополагающий показатель определяющий класс изделия);
3. условными (это значение округляется и переводится в дюймы).

Внешний диаметр бывает – малым, средним и большим.

Как рассчитать оптимальный размер без калькулятора?

Когда необходимо рассчитать подходящий размер сечения трубы отопления, то следует придерживаться определенных рекомендаций.

Смотреть видео

Профессиональные сантехники уверяют, что в отоплении с принудительной циркуляцией лучше выбирать минимальный диаметр труб насколько это возможно. Такое решения вполне обосновано.

Минимальное сечение позволяет минимизировать поток движения теплоносителя. Также отопительная система, состоящая из труб небольшого сечения, легче поддается монтажу и является более выгодной, если говорить о финансовых тратах.

Но такие решения не должны заставлять покупателей вопреки проведенному расчету приобретать составляющие элементы меньшего диаметра, чем получается в результате проведенного расчета.

При установке образцов меньшего сечения, чем надо система будет работать с большим шумом и станет неэффективной.

В идеале для подбора подходящего диаметра трубы для отопления, надо ориентироваться на движение воды по трубопроводу. Самыми подходящими будут значения, что находятся на интервале от 0,3 до 0,7м/с. Рекомендуется отталкиваться именно от них.

Расчет мощности отопления без калькулятора

Эти расчеты проводятся по специально выведенной формуле. Чтобы получить требуемую мощность отопления с обычной или принудительной циркуляцией теплоносителя метраж частного дома или квартиры умножается на коэф-нт теплопотери, затем умножаем полученное значение на число, которое выходит при подсчете разницы максимальной температуры зимой на улице и внутри частного дома, затем данное значение делим на 860.

Смотреть видео

Коэф-нт теплопотери берем исходя из того, какой материал использовался во время строения, учитывая при этом, каким пользовались утеплителем.

Если все параметры близки к стандартным, то расчет проводиться, беря за основу усредненные значения. Если отопление рассчитывается для помещения без теплоизоляции, то берем коэффициент 4.

Кирпичное помещение с кладкой в один кирпич с множеством оконных проемов считается местом с низкой изоляцией и для него используется коэффициент – 2,5.

Стандартная кирпичная постройка с толстыми стенами без дополнительного утепления относится к средней степени теплоизоляции и для расчета используется коэффициент – 1,5.

К высокой степени изоляции относится строение из кирпичной клади с двухсторонним утеплением и с встроенными стеклопакетами с энергосохраняющими свойствами. В этом случае используется коэффициент – 1.

Если остановится подробнее на скорости воды в трубах отопления, то она не должна продвигаться со скоростью менее 0,2м/с иначе вода начнет выделять воздух, который образует воздушные пробки и нарушит всю работу.

А если теплоноситель будет двигаться со скоростью более 1,5 м/с, то процесс движения будет очень шумным и находиться в таком месте станет не комфортным для жильцов.

Рекомендуется не доводить до крайних границ, а придерживаться среднего значения. Если нужно увеличить скорость передвижения теплоносителя, томожно воспользоваться специальным насосом при установке системы с принудительной циркуляцией.

Для чего делается расчет

Конечно, какую-то циркуляцию в контуре создаст любой насос, даже самый маломощный, но насколько экономичной будет такая схема? Часто бывает так, что и котел исправно работает и радиаторов в доме достаточно, но они не греют из-за слабой циркуляции в системе.

Чтобы контуры отопления работали в полную силу, необходимо, чтобы насос преодолел гидравлическое сопротивление элементов системы потоку воды в трубах, а также потери давления. Но и насос большей мощности, чем нужно, также приведет к нежелательным эффектам. Кроме повышенного расхода электроэнергии, превышение давления плохо скажется на долговечности соединений, а увеличение скорости продвижения теплоносителя приведет к возникновению шумов.

Правильно рассчитанное гидравлическое сопротивление и качественная регулирующая арматура – наиболее эффективное сочетание.

Соблюдение ключевых условий обеспечивают следующие факторы:

• снабжение отопительных приборов должно осуществляться в достаточном объеме для идеального баланса в помещении при температурных колебаниях воздуха снаружи и в жилище;
• минимизация затрат на эксплуатацию, чтобы преодолеть системное гидравлическое сопротивление;
• снижение капитальных затрат во время прокладки отопления.

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

• S – поперечное сечение;
• π – постоянная константа, равная 3,14;
• R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

• V-бака – необходимый объем расширительного бачка;
• V-сист – общий объем жидкости в остальных элементах системы отопления;
• K – коэффициент расширения;
• D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

• чугунные – 1,5 л на секцию;
• биметаллические – 0,2-0,3 л на секцию;
• алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Main menu

Здравствуйте! Основной целью гидравлического расчета на стадии проектирования является определение диаметров трубопроводов по заданным расходам теплоносителя и располагаемым перепадам давления в сети, или на отдельных участках теплосети. В процессе же эксплуатации сетей приходиться решать обратную задачу – определять расходы теплоносителя на участках сети или давления в отдельных точках при изменении гидравлических режимов. Без расчетов по гидравлике не построить пьезометрический график теплосети. Также этот расчет необходим для выбора схемы подключения внутренней системы теплоснабжения непосредственно у потребителя и выбора сетевых и подпиточных насосов.

Как известно, гидравлические потери в сети складываются из двух составляющих: из гидравлических линейных потерь на трение и потерь даления в местных сопротивлениях. Под местными сопротивлениями подразумеваются – задвижки, повороты, компенсаторы и т.п.

То есть ∆P = ∆Pл + ∆Pмест,

Линейные потери на трение определяют из формулы:

где λ – коэффициент гидравлического трения ; l – длина трубопровода, м ; d – диаметр трубопровода внутренний, м; ρ – плотность теплоносителя, кг/м³; w² — скорость движения теплоносителя, м/с.

В этой формуле коэффициент гидравлического трения определяем по формуле А.Д.Альтшуля:

где Re — число Рейнольдса, kэ/d — эквивалентная шероховатость трубы. Это справочные величины. Потери в местных сопротивлениях определяем по формуле:

где ξ – суммарный коэффициент местных сопротивлений. Его необходимо просчитать вручную используя таблицы со значениями коэффициентов местных сопротивлений. В прилагаемом к статье расчете в формате Exel я добавил таблицу с коэффициентами местных сопротивлений.

Для выполнения гидравлического расчета вам обязательно потребуется схема тепловой сети, вот примерно в таком виде:

На самом деле схема, конечно, должна быть более развернутой и подробной. Эту схемку я привел только в качестве примера. Из схемы теплосети нам нужны такие данные как: длина l трубопровода, расход G, и диаметр трубопровода d.

Как выполнять гидравлический расчет? Вся тепловая сеть, которую необходимо просчитать, делится на так называемые расчетные участки. Расчетный участок – это участок сети, на котором расход не изменяется. Сначала гидравлический расчет ведут по участкам в направлении главной магистрали, которая соединяет теплоисточник с наиболее удаленным потребителем тепла. Затем уже рассчитывают второстепенные направления и ответвления теплосети. Мой гидравлический расчет участка тепловой сети можно скачать здесь:

Гидравлический расчет теплосети

Это, конечно, расчет только одной ветки теплосети (гидравлический расчет теплосети большой протяженности достаточно трудоемкое дело), но достаточно для того, чтобы понять, что такое расчет гидравлики, и даже неподготовленному человеку начать считать гидравлику.

Буду рад комментариям к статье.

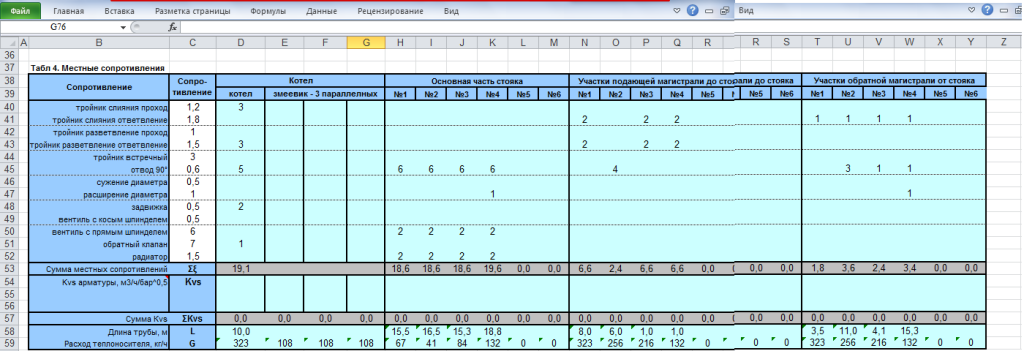

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений – Σ(ξ)

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды – n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты:
  • синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Выводы и полезное видео по теме

Особенности, преимущества и недостатки естественной и принудительной систем циркуляции теплоносителя для систем отопления:

Подводя итого вычислений гидравлического расчёта, в результате получили конкретные физические характеристики будущей системы отопления.

Естественно, что это упрощенная схема расчёта, которая даёт приблизительные данные относительно гидравлического расчёта для системы отопления типичной двухкомнатной квартиры.

Пытаетесь самостоятельно провести гидравлический расчет отопительной системы? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов – блок для обратной связи расположен ниже.
