Греющий кабель для водопровода: как выбрать и подключить по схеме самостоятельно — vodatyt

Монтаж внутри трубы

Внутрь греющий кабель зачастую монтируется, когда водопровод уже проложен и эксплуатируется, а его теплоизоляция не справляется с низкими температурами.

Ввод кабеля в трубу сверху не требует никаких дополнительных фиксаторов, в то время как нижний подвод должен быть надежно закреплен во избежание сползания нагревателя.

Схема: подключение греющего кабеля

Порядок монтажа греющего кабеля внутрь трубы следующий:

Измерить участок трубопровода, нуждающегося в дополнительном обогреве.
Распустить один край ленты (кабеля) согласно инструкции и установить муфту с сальниками для герметизации.
Второй край кабеля надежно изолировать.
Заизолированным краем кабель опустить в трубы

Делать это нужно предельно осторожно, чтобы не повредить изоляцию кабеля.
Кабель с муфтой подключить к электропитанию посредством вилки или напрямую к распределительной коробке.
Участок трубы с кабелем маркируют надписью ярким цветом.

Внимание! Пропускать кабель сквозь запорные краны и другие узлы категорически запрещено.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Подключение

Подключение осуществляют в таком порядке:

1. конец кабеля освобождают от изоляции на длину в 3 см;
2. подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
3. если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
4. зачищают концы жил провода, используемого для подключения к сети;
5. путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).

Остается подключить нагреватель к распредщитку.

Резистивные

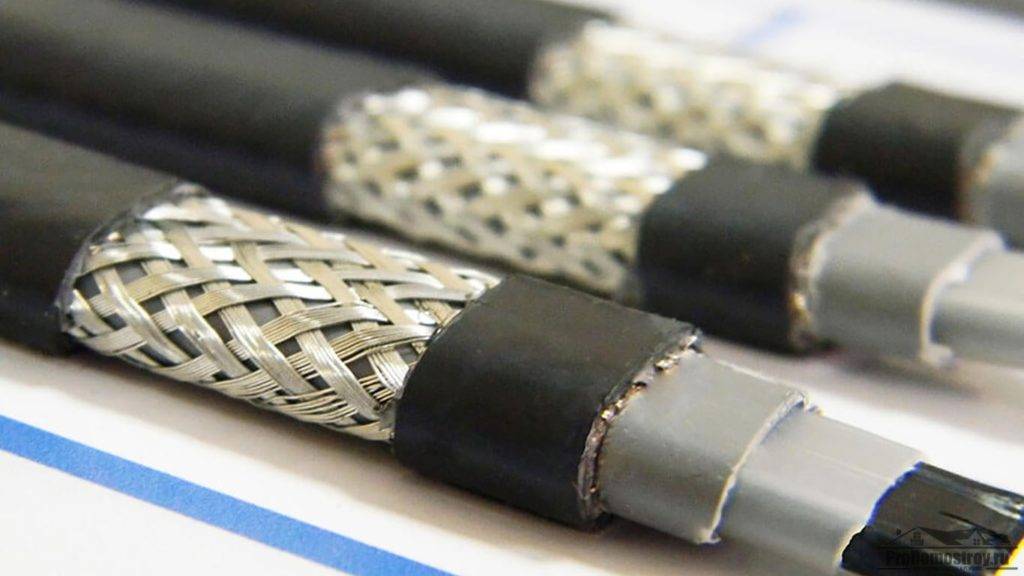

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам

Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды

Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

1. Снимите изоляцию.
2. Расплетите оплетку.
3. Удалите уголок.
4. Подготовьте уплотнительную муфту.
5. Выполните обсадку муфты, используя фен.
6. Склейте концы муфты.
7. Наденьте колпачок.
8. Зачистите герметичный конец.

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

1. Закрепите кабель на трубе.
2. Приклейте алюминиевую ленту или установите хомуты.
3. Установите теплоизоляцию.
4. Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

Основные характеристики и преимущества использования

Основная техническая характеристика, учитываемая при выборе нагревательного провода – его мощность.

• Для установки внутри трубопровода, проходящего под землей, используют нагревательный электрокабель с мощностью 5 Ватт.
• Для наружного обогрева трубы с подземной локацией – 10-20 Вт.
• Если трубопровод проложен на открытом воздухе – 20-50 Вт.

Также важна температура, до которой нагревается кабель:

• Высокотемпературные разогреваются до 135-240 градусов. Их используют в трубопроводах общественной канализации или промышленных объектов.
• Среднетемпературные нагреваются до 105-120 градусов и обогревают трубы средних диаметров, подводящих воду к нескольким потребителям.
• Низкотемпературные, нагревающиеся до 65-70 градусов используют в частных домах и дачах.

Резистивный греющий кабель

Этот тип проводника может состоять из одной или двух стальных токопроводящих жил, которые покрыты слоем изоляции, экранирующей защитой и наружной защитной оболочкой. Некоторые кабели имеют два слоя изоляции. Одножильные проводники отличаются некоторыми характерными особенностями:

• Они нуждаются в подведении питания к обоим концам кабеля;
• Создают очень сильное электромагнитное поле, которое является вредным для человеческого организма;

Двухжильные нагреватели включают в себя одну нагревательную и одну токопроводящую жилу, что отбрасывает необходимость подведения источника питания к двум концам. Это значительно облегчает процесс монтажа.

Резистивный греющий кабель для труб

К общим преимуществам резистивного кабеля можно отнести:

• Высокую мощность;
• Достаточную гибкость;
• Доступную стоимость;
• Долгий срок службы при надлежащих условиях эксплуатации и соблюдении особенностей монтажа.

Недостатки довольно значительные:

• Строгое ограничение по длине. Резистивные проводники выпускают сразу фиксированной длины. Их категорически запрещается укорачивать самостоятельно. Подобные действия приведут к увеличению сопротивления из-за уменьшения длины, что в свою очередь приведет к перегреванию и выходу из строя;
• При чрезмерном скоплении грязи и мусора в месте прокладки кабеля или при наличии мест, где кабель перекрещивается сам с собой, перегрев и выход из строя неизбежен;
• Из-за того что кабель нельзя резать, становится невозможным выполнить локальный ремонт даже в случае, когда поврежден небольшой участок. Замене будет подлежать кабель полностью;
• Теплоотдача остается постоянной по всей длине нагревателя. Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;
• Использование терморегулятора является обязательным. Это необходимо для того, чтобы иметь возможность постоянно контролировать температуру и не допускать перегревания проводника. Этот нюанс делает резистивный кабель не очень удобным для использования в местах, доступ к которым ограничен.

Усовершенствованной версией резистивного кабеля является зональный резистивный кабель. Его ключевое отличие заключается в том, что он поделен на мелкие зоны. Это дает возможность самостоятельно регулировать длину кабеля и выполнять местный ремонт или замену. Его стоимость немного выше. При монтаже также следует использовать температурные датчики, а во время эксплуатации следить за тем, чтобы вокруг кабеля не скапливался мусор.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Как и чем утеплять

Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.

Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.

Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.

Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.

Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.

Не кабелем единым

Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.

Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.

Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.

По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.

Критерии, по которым выбирают кабель

Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

На какие критерии стоит обратить внимание:

Для чего предназначена трубопроводная сеть.
Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.

Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам

Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват.  Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.
Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе

Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.
При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.

При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная

Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Сколько стоит монтаж нагревательного кабеля водопровода

Рассчитать суммарную стоимость проекта утепления водопровода можно самостоятельно. При этом сумма практически не зависит от того, внутри или снаружи трубы будет проложен кабель. Разница получится только в цене применяемого крепежа и, при обращении к профессионалам, стоимости их услуг.

При расчетах необходимо учесть цены:

• Кабеля выбранного типа требуемой длины.
• Если нужно: термостата, электрических защитных устройств.
• Крепежа.
• Теплоизоляции.
• Внешней защитной трубы при прокладке под землей.
• Работ, если привлекаются профессиональные монтажники.

Стоимость комплектующих и работ в Москве и регионах различна.

Греющий кабель для канализационных труб: подключение своими руками

Исходя из того, что большая часть регионов страны имеет достаточно прохладные климатические условия, соответственно, возникает потребность в обеспечении подогрева канализационных труб.

Еще недавно этот вопрос решался тем, что трубы укладывались ниже уровня промерзания грунта и проводилось утепление их всевозможными теплоизоляционными материалами. Сегодня появился более простой и современный метод, а именно, подключение греющего кабеля для канализации.

Такая система подогрева по способу установки делится на внутреннюю и наружную.

статьи:

Греющий кабель для труб канлизации

Особенности применения греющего кабеля для внутренней и наружной канализации

Если говорить о наружном подогреве труб канализации, то он применяется с использованием греющего кабеля, который прокладывается вдоль трубы и при включении системы нагревает ее до нужной температуры.

Кабель выпускается нескольких видов, а именно:

• саморегулирующий, который является самым перспективным вариантом. То есть, кабель может подстраиваться под климатические условия и контролировать обогрев – при повышении температуры воздуха его сопротивление снижается, соответственно, понижается уровень потребляемой мощности; Саморегулирующий греющий кабель
• резистивный кабель, его стоимость гораздо дешевле, но мощность и сопротивление не регулируются при климатических изменениях, поэтому возможен его выход из строя из-за перегрева. Поэтому для такого кабеля обязательно потребуется установка датчиков и терморегуляторов; Резистивный греющий кабель
• зональный, обладает тем же принципом работы, что и резистивный, однако он функционирует не по всей своей длине, а только в определенных местах. Этот кабель целесообразно применять для утепления металлических трубопроводов и резервуаров. Зональный греющий кабель

Греющий кабель внутри канализационной трубы чаще всего применяется на небольших участках трубопроводов, обычно на уличных насосах.

По принципу работы греющий кабель внутри системы похож на работу снаружи, но при вводе провода внутрь трубы потребуется дополнительная установка тройника.

Именно через этот тройник будет производиться введение греющего электрокабеля внутрь трубы.

Греющий кабель внутри канализационной трубы

Если говорить о принципе работы, то греющий кабель для канализационных труб в своей основе содержит жильный провод, который начинает нагреваться при прохождении электрического тока.

Тепло начинает передаваться снаружи и таким образом нагревает воду в водопроводе или канализации.

С внешней стороны бесшовная изоляция обеспечивает защиту кабелю.

Горячий провод соединяется с холодным кабелем при помощи лазерной спайки и на конце второго имеется штепсельная вилка.

Эту вилку достаточно подключить к сети электропитания и кабель начнет свою работу.

Греющий кабель внутри трубы

Какие виды канализационных труб нуждаются в обогреве

Далеко не все канализационные трубы нуждаются в подогреве, стоит более подробно рассмотреть те виды, где крайне необходим греющий кабель для канализации.

Итак, в подогреве нуждаются следующие типы труб:

• трубы, предназначенные для наружной канализации, а именно, те, которые отводят сточные воды к септику или же к локальной очистной установке; Внешние канализационные трубы с обогревом
• трубы, которые отводят промывочные воды очистительных фильтров;
• трубы, которые служат соединительным звеном септика с фильтрационным колодцем.

Трубы соединительного звена септика с фильтрационным колодцем

Если говорить о наиболее частых способах подогрева труб, то ими являются: прокладка канализационных труб уже оснащенных обогревательной системой и подогрев труб канализации с помощью специального кабеля.

Основные виды

В зависимости от особенностей функционирования такие нагревательные элементы делятся на резистивные и саморегулирующиеся. Они бывают внутренними и внешними. К первой категории относятся нагревательные элементы, которые монтируются внутрь трубы, а ко второй — те, что снаружи.

Резистивные

Резистивный кабель своей конструкцией похож на вытянутый в длину кипятильник. Расположенный внутри провод обеспечивает равномерное и интенсивное прогревание изделия по всей его протяженности. Его часто продают отрезками, поэтому можно купить нагревательный элемент нужной длины. Самостоятельно проводить укорачивание нельзя. Резистивные кабели бывают одно- или двужильными.

При этом одна жила выступает проводником тока, а другая нагревается. Их нужно подключать к электросети только с одной стороны. Это максимально упрощает монтаж.

Строение резистивного кабеля.

Одножильные кабели используют для прогрева трубопроводов большой протяженности. Они требуют подключения к электросети с 2 сторон. Часто резистивные элементы используют для создания теплых полов. Укладывают такие кабели без натяжения. Их обязательно прикрывают сверху теплоизоляционным материалом.

Главным их преимуществом является низкая цена.

Недостатков у резистивных элементов много:

1. Их длину нельзя регулировать.
2. При монтаже недопустимо их перекрещивать, т.к. это приведет к перегоранию.
3. Подогрев следует проводить равномерно. Таким образом, поднятие температуры в отдельной точке невозможно.
4. Для контроля работы кабеля нужно устанавливать ряд вспомогательных приборов.

Саморегулирующиеся

Такие кабели являются более современным аналогом резистивных. Они обеспечивают нагрев труб только в той области, где это необходимо, существенно снижая затраты на электроэнергию. Элемент включает 2 жилы, совмещенные между собой специальной терморегулирующей матрицей, изготовленной из материала, способного пропускать ток и регулировать его интенсивность.

Строение саморегулирующего кабеля.

Устройства реагируют на температуру окружающей среды. Такие кабели рекомендуется устанавливать на дачах и в домах, где люди не живут круглый год, но требуется защита системы отопления, канализации и водоснабжения от промерзания.

Единственным явным недостатком саморегулирующихся устройств является их высокая стоимость.

Преимущества перевешивают:

1. Такие системы легко установить самостоятельно.
2. При необходимости можно регулировать их длину.
3. Перекрещивание кабеля и его монтаж в 2 слоя не приведут к его перегоранию.
4. Благодаря автоматической регуляции нагрева даже после наступления первого тепла система не будет отключена от электросети, что не приведет к ее повреждению.
5. При монтаже не нужно устанавливать вспомогательное оборудование.

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

1. Двух медных жил, покрытых сплавом олова или меди.
2. Термопластичной матрицы, в которую впрессованы жилы.
3. Первого и второго слоя внутренней изоляции.
4. Медной оплётки.
5. Внешней изоляции.

Один из плюсов этого кабеля — простой монтаж Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

1. При подаче напряжения на токопроводники (жилы), начинается их нагрев.
2. В это время в матрице образуются множественные слаботочные электрические цепи.
3. При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
4. При достижении заданной температуры проводник обретает состояние термического равновесия.
5. Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
6. При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

• простой монтаж;
• отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
• нет необходимости в терморегуляторе.

Как подключить греющий кабель для водопровода

Существует два способа прогрева водяной трубы при помощи греющего кабеля:

• внутренний;
• наружный.

Если говорить о внутреннем подключении греющего кабеля, то здесь важно соблюсти два момента:

• подобрать кабель, изоляция которого предусматривает его размещение внутри трубы, в т.ч. по санитарным показателям для труб с питьевой водой;
• обеспечить полную герметизацию места ввода кабеля в трубу.

Ввод можно организовать либо через стандартный тройник, либо через фильтр для воды, вынув из него внутренности.

При наружном размещении кабеля, я могу порекомендовать выбрать вариант с утеплением. А использовать в качестве утеплителя следует либо фольгированную базальтовую вату, либо чехлы для труб из вспененного полиэтилена, но сам кабель при этом примотать к трубе алюминизированным скотчем. Эти процедуры позволят очень серьезно сократить расходы по электроэнергии на весь срок эксплуатации системы.

Если прогреваемая труба изготовлена из пластмассы, рекомендую до установки греющего кабеля оклеить ее алюминиевой фольгой или алюминизированным скотчем – это позволит равномернее распределить температуру. При укладке кабеля ни в коем случае не натягивать его, а в местах нахождения запорной арматуры делать петли, чтобы не нарушить его в процессе обслуживания и ремонта узла.

Если одной нитки кабеля не достаточно для прогрева трубы, можно выбрать два пути решения этой проблемы:

• навивка кабеля вокруг трубы или укладка его зигзагообразно;
• прокладка нескольких греющих кабелей.

При навивке важно не переусердствовать с натяжкой, а при укладке нескольких, выбрать минимальный угол их взаимного расположения в 120°. Очевидно, что таких ниток не может быть больше трех

Температурный датчик, в случае его установки, лучше всего располагать между нитками кабелей. Если это невозможно – на небольшом отдалении от греющего кабеля

И важно также помнить, что греющие кабеля ни в коем случае не должны пересекаться, потому что неизбежно возникший в этом месте перегрев может привести к быстрому выходу из строя всей системы

Находящиеся в неблагоприятных условиях эксплуатации системы кабельного обогрева труб, следует включать с использованием УЗО.

Также существуют резистивные ленты для обогрева труб, действующие по принципу ПЛЭНов – пленочных электронагревателей. Они имеют фиксированную длину и ширину, рассчитываются на рабочую температуру в 40 – 45°С и подключаются к сети параллельно. К их достоинствам следует отнести простой монтаж, минимальную толщину и возможность быстрой замены одной пленки в случае выхода из строя, что происходит крайне редко. При этом вся система продолжает работать.

Совет 1. Определяем, для каких целей используется

Сложности при проведении

Существует стереотип, что использование проводника нерационально. Монтаж и последующая эксплуатация настолько дороги, что не окупают себя. Не всегда владелец дома может выкопать траншею нужной глубины от 1.5 метра. Какие приводятся аргументы?

• Во-первых, для траншеи необходима специализированная техника. Лопатой очень тяжело физически ее выкопать.
• Можно наткнуться на твердые породы. Тогда работа руками и лопатой становится бесполезной.
• Для заболоченной местности будет всегда актуальна проблема затопления коммуникаций.
• В регионах многолетней мерзлоты коммуникации так или иначе будут промерзать.
• Место ввода трубы и кабеля в дом защитить невозможно на 100%.
• При обнаружении локальных проблем проще смонтировать провод вовнутрь трубы, чем проводить полноценные работы по демонтажу.

И все же отметим, что использование греющего кабеля бывает жизненно необходимым, несмотря на кажущиеся сложности.

Три направления использования

1. Для строений частного характера. Обогреваются системы водоснабжения и канализация. Используется для кровли. Монтируется в точках образования льда. Кровля в зимний период останется сухая. Является основой системы «теплый пол».
2. Коммерческое назначение. Применяется для обогрева трубопровода и системы пожаротушения.
3. Промышленность. Используется для работы в опасных условиях. Монтируется для обогрева резервуаров, большой емкости, и разнообразных жидкостей. Это может быть: продукты нефтяной промышленности, химические вещества и т.д.

Как утеплить трубопровод?

Если трубу нужно будет закапывать в землю, понадобиться хорошая теплоизоляция. Утеплить ее можно пенополистиролом. Он имеет идеальные теплоизоляционные качества, большую плотность, которая выдерживает большие нагрузки, не боится влажности. Создан по форме труб различной ширины в виде скорлупы. Также для этого подойдет жесткая пластиковая канализационная труба, она одевается на верх вспененного утеплителя из полиэтилена. Можно применить поролон если труба расположена в канализации.

Нельзя использовать!

• Минеральная вата боится влажности, промокнув, теряет свои свойства, а убрать влажность вокруг трубы очень сложно. Замерзнув, она рассыпается на мелкие частицы.
• Но также нельзя использовать утеплители, которые теряют свои теплоизоляционные качества под влиянием нагрузок.

Применение провода для нагрева труб

Для обогрева систем водоснабжения и канализации специалисты давно уже используют специальные нагревающие элементы. Чем же отличается греющий кабель? Он представляет собой обычный кабель, однако нагрев его регулируется при помощи регулирования сопротивления.

Греющий провод для водопроводных систем используют с целью предотвратить замерзание воды при минусовой температуре на тех участках труб, которые проходят по улице. Как правило, его включают, когда температура воздуха опускается до 5°С. Это делается для того, чтобы он защитил водопроводные трубы от замерзания в случае дальнейшего похолодания. Если нагревающий элемент включить при уже минусовой температуре, то потребуется определенное время для размораживания уже замерзшей воды. В то время, когда вода будет таять, напор воды будет очень низким.

Заключение

Выбор, равно как и монтаж таких систем для водопроводов вполне по плечу и неспециалисту. Имея базовые теоретические знания несложно разобраться в типах нагревающих кабелей, а для того чтобы их смонтировать не потребуются какие-то особенные навыки. Итог работы оправдает ожидания: хозяин дома (он же и монтажник по совместительству) забудет о такой неприятной проблеме, как замерзание воды в трубах в зимнее время года. Имеющиеся в интернете статьи, видео- и фотоматериалы, картинки, схемы позволяют без особого труда справиться с поставленной задачей.

Комфорта и тепла в вашем доме!
