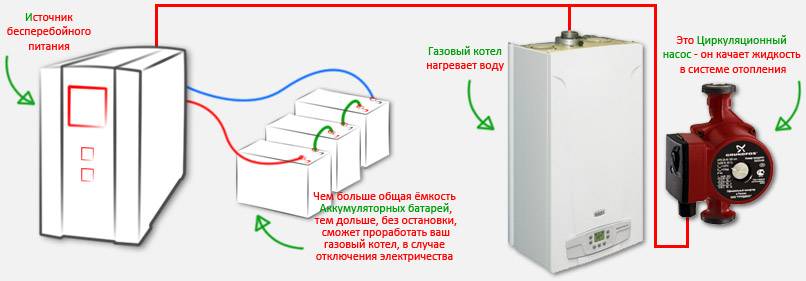

Источники бесперебойного питания для газовых котлов

1 группа: ИБП для коротких (до 2 ч) и редких (2-4 раза в год) отключений

ИБП данной подгруппы спасут котёл в населённых пунктах со стабильным напряжением, где отключения электричества возможны только по причине аварий или плановых ремонтных работ. Если в течение нескольких лет вы не сталкивались с внезапными отключениями электричества по неизвестным причинам и ваши приборы работали исправно, но вы хотите подстраховаться от внештатных ситуаций, то эти ИБП для вас.

АКБ для 1 подгруппы

АКБ	Энергия АКБ 12-55	Энергия АКБ 12-100
Ёмкость, А*ч	55	100
Цена, руб.	9 900	13 900

Для первых двух ИБП идеальным будет Энергия АКБ 12-55. Для третьего ИБП больше подойдёт Энергия АКБ 12-100. В каждом случае аккумуляторы обеспечат 2-часовую работу ИБП после отключения электричества.

Время переключения ИБП с домашней электросети на АКБ — до 0,8 с: это больше, чем у линейно-интерактивных и on-line ИБП. Но производители обещают, что котёл переключится на питание от аккумуляторов без остановок.

Основные характеристики ИБПС-12-300N

Параметр	Характеристики
Мощность	300 Вт
Входное напряжение	165-242 В
Время переключения на аккумулятор	0,8 с
Форма напряжения	синусоида
КПД	90%
Рабочая температура	от 0 до +40 °С
Охлаждение	естественное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	362х105х76 мм
Масса	2 кг

Покупателям нравится совместная работа прибора со стабилизаторами напряжения: в паре они работают аналогично линейно-интерактивным ИБП. В то же время есть отзывы о не лучшей работе сервисных центров: после ремонта некоторые пользователи продолжали жаловаться на неполадки в приборе.

На видео мастер фирмы-производителя ИБП — Сибконтакт — рассказывает об особенностях подключения ИБП к газовым котлам и перечисляет вспомогательные инструменты, которые помогут правильно установить этот бесперебойник.

Плюсы прибора — универсальная установка, светодиодный дисплей со всей необходимой информацией и эффективное охлаждение с помощью совместной естественной и принудительной вентиляции. АКБ, подключенные к этому инвертору, будут защищены от перезаряда, глубокой разрядки, короткого замыкания и холостой работы.

Основные характеристики Энергии ИБП Pro 500 12В

Параметр	Характеристики
Мощность	300 Вт
Входное напряжение	170-280 В
Время переключения на аккумулятор	6 мс
Форма напряжения	синусоида
КПД	98%
Рабочая температура	от -5 до +40 °С
Охлаждение	естественное+принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	345х325х210 мм
Масса	7,3 кг

Покупателям нравится бесшумная работа прибора, компактность и доступная цена.

На видео представитель Энергии рассказывает о линейке ИБП Pro. Здесь можно узнать, в каких случаях применимы приборы из этой серии, какой аккумулятор необходимо подключать и как не прогадать с выбором мощности ИБП.

Главный плюс прибора — низкая цена при большой мощности 600 Вт. Этого хватит для подключения газового котла и пары циркуляционных насосов. Ещё одно преимущество — непрерывная работа от сети при напряжении 155-275 В. Лишь после выхода напряжения за указанные рамки инвертор переключится на питание от аккумуляторов.

Основные характеристики Энергии Гарант 1000

Параметр	Характеристики
Мощность	600 Вт
Входное напряжение	175-275 В
Время переключения на аккумулятор	8 мс
Форма напряжения	синусоида
КПД	98%
Рабочая температура	от -5 до +40 °С
Охлаждение	естественное+принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	210х16х340 мм
Масса	7,8 кг

Powerman Online 1000 Plus

Младшая модель из этой серии. Мощность этого бесперебойника составляет 900 ватт. При вопросе: как выбрать ибп для котла отопления с максимальным удобством – это определенно будет «Поверман Онлайн».

Он моментально переключается из режима потребления электричества в резервный, поэтому даже высокочувствительные итальянские котлы, вроде Ariston или Imergas можно с ним устанавливать.

К сожалению, из коробки модель не оборудована платой удаленного управления. Но для этого предусмотрен слот. Не понадобится ничего впаивать, достаточно лишь подключить отдельный чип, который также находится в открытой продаже. Опция появится автоматически, не понадобится настройка.

Аккумулятор и мощность зарядки

Аккумуляторы для бесперебойной работы котла должны медленно отдавать заряд, и выдерживать множество повторяющихся циклов «заряд – разряд».

Автомобильные этого не умеют, а специальные представлены на рынке двумя модификациями, отличающимися содержимым:

1. Гелиевые.
2. Стекловолоконные.

Гелиевые. Первые имеют в составе густой гель, который не вытекает, даже при опрокидывании. Циклов перезагрузок он выдержит около 600. Однако пригодным для жилья их можно назвать условно (разрабатывались для военных самолётов), поскольку при закипании могут взорваться.

Стекловолоконные, или AGM, чаще всего продают в паре с бесперебойниками. Они более безопасны (им не страшна перезарядка), хотя и служат в два раза меньше. Кроме того, от владельца потребуется иногда заглядывать в устройство и проверять уровень электролита.

Мощность самого блока БП

Это не то же самое, что ёмкость батарей, но мощность ИБП также должна быть рассчитана исходя из общей мощности всех агрегатов, подключённых к нему (например, котёл и насос). Суммировав мощность, добавляют около 20 % и приобретают бесперебойник с таким запасом.

Подбирают блок к аккумуляторам по принципу 1:10, то есть сила тока бесперебойника (в Амперах), может быть в 10 раз меньше, чем ёмкость аккумуляторной батареи. Например, для эффективной зарядки АКБ на 60 Ач, требуется блок с показателем 6 А.

Покупая более мощный бесперебойник, можно увеличить возможную нагрузку на него (подсоединяемых аккумуляторов). А чтобы увеличить время работы приборов, нужно приобретать аккумуляторы большей ёмкости.

Какой выбрать тип?

Если в загородном доме, где установлен энергозависимый котел, зимой отключают электричество, это вызывает большие трудности. Конечно, можно предусмотреть подобную ситуацию и обеспечить обогрев дома независимым устройством либо приобрести бензогенератор. Но это дополнительные расходы.

Выбрать бесперебойник для котла будет самым экономичным вариантом.

Схема действия ИБП не отличается сложностью. В стандартном режиме он запитывается от электромагистрали и одновременно подзаряжает свои батареи. При внезапном отключении энергоснабжения ИБП переключается на аккумуляторы и поддерживает работу котла, пока электросеть снова не заработает. При восстановлении энергообеспечения прибор переходит на питание от сети и продолжает зарядку АКБ.

Существует несколько видов бесперебойников, отличающихся путем подачи электричества из электросети на отопительную систему.

Оффлайн

Подобные модели действуют крайне просто. Переменное напряжение 220 В трансформируется в постоянное 12 В, необходимое, чтобы заряжать АКБ. Инвертор в ИБП действует по обратной схеме. При должном уровне напряжения в энергосети оно передается напрямую на запитывание устройств и зарядку батарей.

Когда энергоснабжение в электромагистрали исчезает либо опускается меньше допустимых параметров, реле переключается на батареи, и питание оборудования осуществляется за их счет.

Из минусов отмечают, что в ИБП подобного типа нет стабилизатора: они используются только в сетях с постоянными значениями.

Зато они компактны и мало весят, а их стоимость доступна любому.

Онлайн

В бесперебойниках такого типа энергия от сети при прохождении через ИБП преобразуется два раза. Вначале выпрямитель трансформирует переменное напряжение 220 В в постоянное 12 В и направляет его на инверторный преобразователь. Тот производит обратную трансформацию, получая напряжение 220 В и частоту 50 Гц, и на подключение отопительного устройства подается гладкая синусоида.

Основные достоинства подобных ИБП – идеальная форма сигнала на выходе, а также быстрое подключение к АКБ. Приборы оборудуются стабилизаторами напряжения высокой точности, имеют значительную мощность.

У подобных устройств только один изъян – большая стоимость.

Линейно-интерактивный

По своему строению идентичны резервным бесперебойникам, но имеют одно значительное достоинство – выход оснащается стабилизатором напряжения. В результате уменьшается число переключений с электросети на АКБ и назад, что увеличивает срок службы подобных ИБП. Но когда реле переключается, хоть и ненадолго, котел остается без электричества.

Применение бесперебойников онлайн типа – лучшее решение, поскольку они в состоянии снабдить отопительный прибор требуемым напряжением. Компромиссным вариантом являются линейно-интерактивные аналоги либо аппараты оффлайн с наружным стабилизирующим элементом.

Если отключения энергоснабжения в доме нередки и долговременны, лучше предпочесть вариант класса LT (long time). Не оснащенный собственным аккумулятором, он оборудован интеллектуальным зарядным устройством увеличенной мощности.

К нему возможно подключить наружную АКБ любой емкости.

Как выбрать ИБП для газового котла

Если с типом источника бесперебойного питания определится легко и выбирать следует качественный линейно-интерактивный или инверторный источник электропитания, то с техническими параметрами могут возникнуть некоторые вопросы.

Каждый ИБП имеет набор определённых параметров, по которым и следует выбирать устройство:

• Мощность ИБП;
• Ёмкость внутренней батареи;
• Возможность подключения дополнительного аккумулятора;
• Время работы в аварийном режиме;
• Форма выходного тока;
• Время перехода на аккумулятор;
• Дополнительные возможности.

Мощность ИБП для котлов отопления определяет, какие устройства могут быть без проблем подключены к конкретному устройству. Плата электроники газового котла является активной нагрузкой, и её потребляемая мощность обычно не превышает 20-40 ватт.

Источники резервного питания могут комплектоваться аккумуляторными батареями. В отдельных случаях в технической документации указано, какой аккумулятор нужно приобрести для данного блока. Практика показывает, что самым оптимальным будет применение батареи ёмкостью 100 А/ч, и напряжением 12 вольт. Аккумулятор такого типа обеспечит электропитанием нагрузку 150 W в течение 6 часов 45 минут.

Некоторые ИБП для газовых котлов допускают подключение внешних аккумуляторных батарей. Тип и ёмкость таких источников указывается в технической документации. От ёмкости аккумуляторов зависит продолжительность работы в аварийном режиме.

Идеальную синусоиду, необходимую для корректного питания электродвигателей, вырабатывает только бесперебойный источник двойного преобразования и некоторые модели линейно-интерактивных источников электроснабжения. Выбирая ИБП для системы отопления, в которой используется насос, следует уточнить, обеспечивает ли  данный прибор требуемую форму сигнала. Так, например, обычный компьютерный ИБП имеет на выходе не чистую синусоиду, а меандр, поэтому применение таких ИБП недопустимо в системах отопления, где присутствуют циркуляционные насосы.

Мгновенное переключение на аккумулятор обеспечивает только инверторный блок питания. Самое большое время перехода наблюдается у резервных источников.

При выборе аварийного источника электроснабжения можно обратить внимание на некоторые сервисные возможности. Прежде всего, это устройства защиты аккумуляторов от глубокого разряда, защита самого блока от перегрузок и превышения напряжения на входе

Многие устройства имеют светодиодные индикаторы основных параметров и режимов работы.

Бесперебойное питание для газового котла с циркуляционными насосами может обеспечить только блок, выполненный по схеме двойного преобразования напряжения. Использование дешёвых аналогов может привести к полному выходу из строя дорогостоящего отопительного оборудования.

Принцип работы бесперебойника

Первостепенная задача функционирования ИБП — снабжение сети питания котлоагрегата напряжением с нормативными параметрами, при отключении основного источника питания. При этом современные ИБП способны выполнить переход на автономное питание от аккумуляторных батарей (АКБ) за считанные доли секунды, с тем, чтобы присоединенное вспомогательное электрооборудование не отключилось аварийной защитой котла.

Источник бесперебойного питания для газового котла кроме того имеет возможность стабилизировать параметры напряжение, выпрямить синусоиду и поддержать токовую частоту тока в допустимых пределах. Для того чтобы защитный прибор выполнял свои функции, ИБП комплектуется следующими узлами:

• Корпус ИБП;
• АКБ — батарея аккумуляторного типа;
• преобразователь “ток-напряжение”;
• переключатель опций ИБП;
• блок настройки и управления режимами с управляющей микросхемой.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

• Мощность;
• Ёмкость аккумуляторной батареи;
• Время допустимой автономной работы;
• Возможность использования внешних батарей;
• Разброс входного напряжения;
• Точность напряжения на выходе;
• Время перехода на резерв;
• Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

P/Cos ϕ*3

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства.  Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

• Температура в помещении должна соответствовать величинам, указанным в документации;
• В помещении не должно быть паров едких реагентов и горючих жидкостей;
• Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

SVEN RT-500

Какой ибп выбрать для дома, чтобы не сильно потратиться? Здесь спасет российский бренд «Свен», относящийся к бюджетным моделям. Маленький, небольшой и мощный (300 ватт). Работает от стандартной однофазной сети, поэтому с подключением проблем не возникает.

Как и вся техника от этого производителя, очень простая в управлении. Не понадобится специальных знаний, чтобы его настроить и ввести в эксплуатацию. Все значения выдаются на жидкокристаллический дисплей, а управляется всего 2 кнопками.

Стабильность выходного сигнала также высока. Недостаток – высокий уровень шума. Он достигает 56 децибел, поэтому иногда может серьезно мешать, особенно во время сна. С другой стороны, вопрос “какой лучше блок питания из настенных взять для маленькой квартиры” эта модель закрывает.

Как выбрать ИБП для газового котла?

Расчет мощности

Мощность, которую потребляет газовый котел, складывается из потребляемой мощности блока электроники, мощности насоса и вентилятора охлаждения (если таковой имеется). При этом в паспорте агрегата может указываться только тепловая мощность в ваттах.

Мощность ИБП для котлов рассчитывается по формуле: A=B/C*D, где:

• A – мощность резервного источника питания;
• B – паспортная мощность оборудования в ваттах;
• C – коэффициент 0,7 для реактивной нагрузки;
• D – трехкратный запас для пускового тока.

Выбор аккумуляторов для ИБП

Для устройств резервного питания предусмотрены аккумуляторы различной емкости. На некоторых аппаратах, как уже упоминалось выше, можно подключить внешнюю батарею, что позволяет дольше работать в аварийном режиме. Чем больше емкость аккумулятора, тем больше времени газовый котел сможет работать без электричества. Соответственно, с увеличением емкости растет и цена прибора.

Если к ИБП можно подключить внешний аккумулятор, важно знать предельно высокий ток заряда, указанный в документации. Умножаем этот показатель на 10 – и получаем емкость аккумулятора, который может быть заряжен от данного устройства

Время работы ИБП можно рассчитать по простой формуле. Умножаем емкость аккумуляторной батареи на ее напряжение, а полученный результат делим на полную мощность нагрузки. Например, если в устройстве применен аккумулятор на 12В емкостью 75 А/час, а полная мощность всего оборудования — 200 Вт, то время работы в автономном режиме будет равно 4,5 часов: 75*12/200 = 4,5.

Включать аккумуляторы можно как последовательно, так и параллельно. В первом случае емкость прибора не меняется, а напряжение складывается. Во втором случае – все наоборот.

Если вы надумали использовать вместе с ИБП автомобильные аккумуляторы ради экономии, сразу откажитесь от этой идеи. В случае неправильного подключения источник бесперебойного питания выйдет из строя, а по гарантии (даже если еще действует) вам никто его не поменяет.

Не секрет, что аккумуляторные батареи греются при работе. Поэтому не стоит их дополнительно греть друг об друга. При подключении нескольких таких приборов позаботьтесь, чтобы между ними был воздушный зазор. Также не стоит держать аккумуляторы около источников тепла (вроде обогревателей) или при сильно низких температурах – это приведет к их быстрой разрядке.

Место установки

Бесперебойники для газовых котлов должны устанавливаться в помещении рядом с системой отопления. Как и аккумуляторы, сами ИБП не любят сильную жару или холод, поэтому в помещении нужно создать оптимальные условия (комнатную температуру) для его работы.

Устройство лучше размещать около розеток. Если прибор небольшой, можно не вешать его на стену, а просто положить на полку. При этом вентиляционные отверстия должны оставаться открытыми.

Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5 метра.

Нужен ли стабилизатор, если есть ИБП

Источник бесперебойного питания – полезное и функциональное устройство, но оно не станет спасением от всех бед, если в доме наблюдается низкое качество входного напряжения. Далеко не все модели ИБП способны «вытянуть» низкое напряжение (менее 170-180 В).

Если в вашем жилище действительно есть серьезные и постоянные проблемы с входным напряжением (оно менее 200 В), вам все же придется на вход установить нормальный инверторный стабилизатор. В противном случае питание газового котла будет осуществляться только от аккумуляторов, что отнимет у них значительную часть эксплуатационного срока.

Трудности выбора

Во время покупки бесперебойника для газового нагревателя необходимо учесть несколько нюансов. По итогу аппарат должен:

• Обладать надлежащей синусоидой напряжения на выходе;
• Иметь нужную мощность, дабы обеспечить полную энергетическую независимость в нужное время как  самого подключенного оборудования, так и его насосов;
• Обеспечивать достаточный заряд аккумуляторов и их безаварийное функционирование;
• Иметь способность выдержать нужное время работы в режиме полной автономии;
• Обеспечивать качественную защиту любого подключенного оборудования от всевозможных неполадок, возникающих в электросети.

Как выбрать ИБП?

Выбирая для газового нагревателя резервный источник бесперебойного питания, необходимо отталкиваться от потребляемой котлом мощности. Чем он больше расходует электроэнергии в процессе нагрева теплоносителя, тем более емкая нужна АКБ. Иначе время автономной работы окажется слишком маленьким. Отключения электричества иногда длятся по несколько часов. Если емкости бесперебойника будет хватать всего на несколько десятком минут, то толку от него ноль.

Существует три критерия выбора ИБП для газового отопительного оборудования:

• Мощность водогрейного котла;

• Тип АКБ;

• Время работы от источника.

Подбираемая мощность зависит не только от самого котла. Если в системе есть циркуляционный насос и иные энергозависимые приборы, без которых нормальное функционирование обогрева невозможно, то это обязательно нужно учесть. Их потребление также надо прибавить к параметрам бойлера. Существующие схемы отопления частного дома своими руками очень разнообразны, в них часто присутствует огромное количество «умной автоматики». Однако все эти девайсы потребляют электричество.

Использовать для организации бесперебойного питания газового котла автомобильные аккумуляторные батареи нельзя. Технически их можно подсоединить. Однако они изначально рассчитаны на совершенно иные рабочие режимы. Конструктора в них закладывали необходимость кратковременной выдачи тока при пуске двигателя автомашины.

Если ими укомплектовать рассматриваемый UPS, то долго автомобильные аккумуляторы при постоянных нагрузках не прослужат. Большинство из них просто боится глубокого разряда. Плюс испарения электролита недопустимы в жилых помещениях.

Для котлов на газу следует брать АКБ, сделанные по технологии AGM либо GEL. В первых электролит из-за примененных при изготовлении решений просто не испаряется, а во вторых вместо него между пластинами батареи налит специальный гель.

Чтобы рассчитать емкость ИБП в конкретном случае, следует перемножить часы (на сколько у вас обычно отключается свет) и мощность котла (по техпаспорту), а затем поделить их на коэффициент 8,65. Например, для автономной работы в течение 12 часов нагревателя на 24 кВт с потребляемой мощностью электроэнергии в 130 Вт требуется одна батарея на 24 В либо две по 12 В. С=(150*12)/8,65=180 ампер-час. Большинство АКБ 12 В обычно идут на 100 А*ч, поэтому их необходимо будет две.

При выборе аппарата для бесперебойного питания котла также следует смотреть на:

• Наличие пометки «чистый синус»;

• Параметры тока заряда (от 4 до 20 А);

• Время переключения на аккумулятор (от 0 до 1 секунды).

Чем больше ток заряда, тем быстрее заполнится энергией АКБ. Однако слишком быстрая зарядка некоторым батареям противопоказана. Если котел оснащен точной электроникой, то время перехода с сети на аккумулятор должно равняться нулю. Задержки и перерывы в электропитании здесь недопустимы.

Основной момент – это «чистый синус». Если в техпаспорте ИБП прописано «аппроксимированная синусоида» или «ступенчатая аппроксимация синусоиды», то такой бесперебойник предназначен для компьютеров и телевизоров. Запитывать с него газовый котел нельзя.

Для энергопитания как электродвигателей циркуляционных насосов, так и горелок требуется напряжение точно синусоидальной формы. При нечеткой синусоиде в электромоторе возникают паразитные токи, порождающие перегрев и прогорание изоляции обмотки. А запальным электродам горелки такой питающий вольтаж вовсе категорически противопоказан.

Рейтинг 9 лучших ИБП для газовых котлов

Комплексный подход поможет принять правильное решение в процессе изучения актуальных предложений рынка. Как выбрать ИБП без ошибок станет ясно после ознакомления с официальной инструкцией производителя котла.

Некоторые модели (котлы Вайлант, Bosch Gaz 6000 и др.) рекомендуется подключать к нейтральному проводнику источника питания для стабильного функционирования датчика пламени.

В следующей таблице представлен рейтинг популярных моделей с ценами по состоянию на лето 2021 года.

1. Сибвольт ИБПС-12-300N.
2. Русэлт ИДП-1-1/1-1-220-Д.
3. Heloir/Sigma 1 KSL.
4. Бастион/Теплоком 50+.
5. Оптима 10-28.
6. РЕСАНТА УБП-10007.
7. Powercom INFINITY INF-5008.
8. SVEN RT-10009.
9. Штиль SW1000SL.

Линейно-интерактивные

Этот вид можно отнести к среднему сегменту как по эксплуатационным характеристикам, так и по стоимостному показателю. По сути, это все тот же оф-лайн бесперебойник, правда, в его конструкцию добавлен стабилизатор, который выравнивает выходное напряжение, доводя его до номинального 220 вольт. Этим самым увеличивается надежность всего отопительного оборудования, которое подключено к ИБП.

В дополнении можно сказать, что такие источники бесперебойного питания для дома, так же как и предыдущие, могут выдавать напряжение от 170 до 270 вольт. И также некорректно работают с генераторами.

Критерии выбора ИБП для циркуляционного насоса

Напряжение и мощность

В подавляющем большинстве насосы для бытовых систем автономного отопления — это однофазные устройства небольшой потребляемой мощности (от нескольких десятков до нескольких сотен ватт). Таким образом, для питания двигателя насоса подойдут однофазные ИБП соответствующей мощности.

Однако, при выборе «бесперебойника» обязательно следует принять во внимание кратковременные, но довольно высокие пусковые токи электродвигателя насоса, которые могут превышать его номинальную мощность потребления в 3-5 раз. Учитывая экономичность потребления современных циркуляционных насосов, в большинстве случаев вполне достаточно будет использовать ИБП мощностью 500-1000 ВА

Время работы в автономном режиме

В руководствах по эксплуатации на ИБП производители указывают значение этой характеристики при полной загрузке. Очевидно, что фактическая длительность автономной работы зависит от потребляемой мощности двигателя насоса и емкости используемых аккумуляторов.

В современных ИБП, имеющих встроенные аккумуляторы, как правило, реализована возможность увеличения емкости (и, соответственно, времени автономной работы) за счет подключения дополнительных внешних батарей.

Модели, в которых вообще не предусмотрены штатные аккумуляторы, будут более предпочтительны в отношении подбора требуемой емкости АКБ. Оснащенные более мощными зарядными устройствами, такие ИБП могут работать с внешними батареями повышенной емкости, обеспечивая необходимую длительность автономной работы «бесперебойника».

Форма выходного сигнала

Идеальным для питания любой нагрузки является напряжение синусоидальной формы или с максимально приближенной к синусоиде кривой. Однако, нередко на выходе инвертор ИБП в автономном режиме формирует вместо правильной аппроксимированную (ступенчатую) синусоиду или даже меандр (периодический сигнал прямоугольной формы в каждом полупериоде графика синуса). Такая форма сигнала с сильным искажением синусоидальности кривой особенно неблагоприятна для переменного напряжения питания электродвигателей и силовых трансформаторов.

Работа циркуляционного насоса в сети с сигналом типа модифицированная синусоида приводит к недопустимому нагреву магнитопровода статора и ротора из-за возникновения в них добавочных потерь, вихревых токов. Это приводит к сокращению срока службы или повреждению изоляции двигателя насоса и высокому риску преждевременного его выхода из строя.

Поэтому, при выборе ИБП для циркуляционного насоса очень важно обращать внимание на заявленную в характеристиках производителем форму выходного сигнала. Для питания чувствительных к форме сигнала электроприводов это обязательно должна быть идеальная синусоида

Тип ИБП

Важные технические характеристики, которые прежде всего необходимо учитывать при выборе типа «бесперебойника» для питания циркуляционного насоса – это скорость перехода на автономный режим работы и форма выходного сигнала.

Устройства с лучшим сочетанием таких характеристик – это ИБП двойного преобразования (топология онлайн) и некоторые модели линейно-интерактивного типа – их использование для питания насосов по ряду причин менее предпочтительно.

Оффлайн (или резервные) ИБП, как правило с формой выходного сигнала меандр (а в лучшем случае – сильно модифицированной синусоидой), принципиально не могут быть рассмотрены в качестве подходящих источников питания электродвигателей (в нашем случае – циркуляционных насосов).

Наиболее удачным выбором из представленных типов ИБП, безусловно, будут приборы топологии онлайн. Помимо идеальной синусоиды на выходе и нулевого времени перехода на автономный режим, применение устройств с двойным преобразованием имеет следующие преимущества перед ИБП линейно-интерактивного типа:

• обеспечивается форма сигнала «чистый синус» на выходе как при питании нагрузки от сети, так и в автономном режиме (от АКБ);
• постоянная стабилизация напряжения сети и частоты тока в сочетании с непрерывной фильтрацией высокочастотных помех в питающей сети;
• очень эффективная работа в сетях с большими провалами и частыми перепадами напряжения без перехода на автономный режим работы;
• возможность подключения внешних аккумуляторных батарей;
• наличие сквозного нуля для корректной работы фазозависимых котлов;
• возможность выполнения «холодного пуска» – запуска насоса при отсутствии напряжения в питающей сети (в автономном режиме).

Разновидности источников

Существует несколько видов ИБП для газовых котлов:

1. Напольные модели обладают большой мощностью, подходят для промышленных предприятий. Настенные – более компактные, применяются в бытовых приборах.

2. По техническим характеристикам бесперебойники разделяют на три вида: в резервных устройствах напряжение подается сразу на газовый котел. При перепадах включается АКБ, за счет которого ток достигает нужных параметров.

3. Интерактивные источники линейного типа корректируют перебои в диапазоне 25% от номинала. Такая регулировка является ступенчатой, автоматические переключатели имеют вход от батареи и внешний. Период реагирования составляет около 7 м/сек, что не влияет на работу.

4. ИБП (бесперебойник) для газовых котлов двойного преобразования предоставляет максимальную защиту от любых неполадок в сети. Если подключить прибор, все напряжение, входящее в источник, трансформируется в постоянный ток. При этом одна часть подается на аккумулятор, а вторая – на инвертор. Таким образом, исключаются любые скачки, которые могут привести к поломке оборудования. Время реагирования отсутствует, величина поступающего напряжения является номинальной, применяется только для постоянной подзарядки. Такие устройства обеспечивают оптимальные параметры на выходе и работают с большим диапазоном входящих значений.

Как выбрать ИБП?

Чтобы купить ИБП подходящего типа, необходимо обратить внимание на некоторые факторы:

1. Для работы отопительного оборудования более 7 часов лучше приобрести линейно-интерактивную модель с интеллектуальным зарядным устройством. Это увеличит мощность. Для газовых котлов больше подходит ИБП двойного преобразования, где напряжение образуется по синусоиде, в оба направления.

2. Чтобы обеспечить долгую автономную деятельность в условиях отсутствия тока, стоит выбрать ИБП с возможностью подключения дополнительных аккумуляторов. Обычно их емкость составляет 200 А/час, но этого может быть недостаточно.

3. Определять параметры батареи нужно по формуле 1/10, где первая цифра – ток зарядки, вторая – емкость АКБ. Например, если устройство имеет показатель 10 ампер, то оно обеспечит наполнение аккумулятора на 100 А/час. Размещать накопитель отдельно от преобразователя не рекомендуется, так как это ухудшит качество.

4. Главный параметр – время, на протяжении которого газовый котел сможет функционировать без электричества. Максимально точно эта величина указана в технической документации, но можно рассчитать ее самостоятельно с погрешностью в 30 мин. Если отопительное оборудование имеет один насос, его мощность составляет 30 кВт. Включая все элементы электроники, потребление будет около 100-150 Вт. С учетом запаса параметр ИБП – 350 Вт, для чего понадобится накопитель в 150 А/час на 600 минут работы. Приблизительный расчет непрерывного срока деятельности в зависимости от емкости батарей можно обозначить в таблице:

Вт А/час	150	200	300	500
		Время (час)
50	5	3	2	1
70	6	5	4	1,5
100	10	7	5	2
150	16	10	8	3
200	20	12	10	3,5
