Как рассчитать теплопотери
От правильности такого расчета, зависит объем тепла, который необходимо подать в помещение, чтобы в нем всегда была комфортная температура. Проведенные вычисления помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.
Выполнить такой расчет очень сложно. Приходится учитывать довольно много самых разных критериев:
- Время года;
- Температуру воздуха на улице;
- Тип помещения;
- Количество и габариты окна;
- Покрытие на полу.
- Утепление стен;
- Где расположено помещение, внизу или на верхних этажах;
- Альтернативные источники тепла;
- Оргтехника;
- Осветительные приборы.
Чтобы было удобнее выполнить такой расчет, берутся средние значения. Если в доме установлен стеклопакет и сделано хорошее утепление, данный параметр будет ориентировочно равен 40 Вт/м2.
Теплые постройки, имеющие небольшую теплоизоляцию, постоянно теряют около 70–80 Вт/м2.
Если взять старинный дом, теплопотери резко увеличиваются и приближаются к 100 Вт/м2.
В новых коттеджах, где не сделано утепление стен, где установлены панорамные окна, потери, могут составлять около 300 Вт/м2.
Выбрав для своего помещения ориентировочное значение, можно начать расчет пополнения потерь тепла.
Какие трубы для теплого пола лучше использовать
С целью проведения горячего отопления в полу трубы оценивают по трем критериям:
- Теплопроводность. Чем выше проводимость материала трубы, тем менее инертным будет обогрев.
- Гибкость. Хорошая гибкость материала позволит размещать трубы ближе друг к другу.
- Долговечность и отсутствие протеканий. Течь в полу – проблемная ситуация, которая требует демонтажа конструкции.
Сразу можно отбросить стальные трубы, т.к. гнуть их в таких объемах не представляется возможным.
Металлопластиковая труба для теплого пола
Представляют собой полиэтиленовые трубы, армированные слоем алюминия, который обеспечивает конструкции нужную жесткость и улучшает теплообменные свойства. Кроме того, металлопластик позволяет формировать нужные изгибы и углы.
Проведем оценку металлопластиковой трубы по пятибалльной шкале.
- теплопроводность 4+;
- гибкость 5 баллов;
- долговечность 5 .
Металлопластиковые трубы легки и просты в монтаже, имеют приемлемую стоимость.
Полипропиленовая труба для теплого пола
Трубы из полипропилена считаются неплохим бюджетным вариантом организации отопления через пол. Их существенным минусом является ограниченный угол изгиба, что не позволит размещать трубы по отношению друг к другу ближе, чем на 30 см.
- теплопроводность – 4;
- гибкость – 4;
- долговечность – 5.
Трубы из сшитого полиэтилена
Еще один вариант полимерных труб. Состоят из двух слоев полиэтилена, двух клеевых слоев и кислородного барьера между ними. Обладают хорошими показателями резистентности к температурным воздействиям. Однако, если вы не планируете разогревать ваш пол до 50 градусов С, этот параметр вряд ли будет важен.
- теплопроводность – 4;
- гибкость – 4;
- долговечность – 5.
Как видно из оценок, трубы из сшитого полиэтилена в целом соответствуют полипропиленовым трубам.
Медная труба для теплого пола
Наиболее эксклюзивный вариант, как по сложности монтирования, так и по финансовым затратам. Безусловно, медь – один из самых теплопроводных металлов. Однако, как и любой металл, подвержена коррозии и окислению, что отражается на долговечности и более высокой вероятности образования течей по сравнению с полимерными трубами.
- теплопроводность – 5;
- гибкость – 4;
- долговечность – 4.
Таким образом, в рейтинге три вида труб набирают по 13 баллов каждая. Один вид – металлопластиковый – получает 14 баллов с плюсом. Следовательно, лучшая труба для водяного пола – металлопластиковая.
Как определить оптимальную температуру помещения
В данном случае особых сложностей не возникает. Для ориентации можно использовать рекомендованные значения, или придумать свои. Причем обязательно учитывается напольное покрытие.
Пол жилого помещения должен нагреваться до 29 градусов. При расстоянии от внешних стен более полуметра, температура пола должен достигать 35 градусов. Если в помещении постоянно высокая влажность, нужно будет нагреть половую поверхность до 33 градусов.
Если в доме положен деревянный паркет, пол нельзя нагревать выше 27 градусов, так как паркет может испортиться.
Ковролин способен задерживать тепло, он дает возможность увеличить температуру примерно на 4–5 градусов.
Можно ли стыковать трубы друг с другом?
Если укладывается водяной пол из медных труб в стяжку, то придётся произвести стыковку труб друг с другом. Это сделает конструкцию надёжней и долговечней. При монтаже полипропиленовых изделий, соединение осуществляется при помощи пайки, а в случаи с полиэтиленовым контуром, стыковка делается сваркой термостойкой муфты.
Труднее дело обстоит при соединении фитингами труб РЕ-Х и PE-RT. Установка пресс-фитингов допустима, но нежелательна, так как возможна протечка. А вот, для подсоединения трубопровода к коллекторному узлу без пресс-фитингов не обойтись.
Лучше брать для тёплого пола гибкий трубопровод, одним цельным куском. Это надёжнее и практичнее, так как при протечке, ремонт нижнего этажа обойдётся дороже.
Тёплый пол — современная система отопления, которая при правильном выборе материала, и точности вычислений расстояния для укладки петель, способна создать идеальный микроклимат в доме.
Инструкция по выбору мощности теплого пола с электроподогревом
Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.
Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.
- Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
- Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.
Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии
Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.
Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).
Вначале измеряется площадь помещения
Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).
Расчет полной мощности
Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.
Расчет необходимого количества ИК пленки
220 Вт/м кв. — это стандартная мощность пленки
140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом
Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.
Пример укладки электрического теплого пола на кухне
По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.
Калькулятор расчета водяного теплого пола
Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы.
Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.
При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.
Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.
Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.
Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.
Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.
Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!
- Общий тепловой поток
— Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
Тепловой поток по направлению вверх
— Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
Тепловой поток по направлению вниз
— Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
Суммарный удельный тепловой поток
— Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
Суммарный тепловой поток на погонный метр
— Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
Средняя температура теплоносителя
— Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
Максимальная температура пола
— Максимальная температура поверхности пола по оси нагревательного элемента.
Минимальная температура пола
— Минимальная температура поверхности пола по оси между трубами ТП.
Средняя температура пола
— Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
Длина трубы
— Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
Тепловая нагрузка на трубу
— Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
Расход теплоносителя
— Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
Скорость движения теплоносителя
— Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
Линейные потери давления
— Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
Общий объем теплоносителя
— Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Нужны и возможны ли два одинаковые?
Естественно, идеальной будет выглядеть ситуация, когда петли имеют одинаковую длину. В таком случае не понадобятся никакие настройки, поиски баланса. Но это в большей степени в теории. Если вы взглянем на практику, то окажется, что в теплом водяном полу достигать такого равновесия даже не целесообразно.
Дело в том, что нередко приходится укладывать теплый пол на объекте, состоящем из нескольких помещений. Одно из них подчеркнуто маленькое, например – санузел. Его площадь – 4-5 м2. В таком случае возникает резонный вопрос – а стоит ли подстраивать весь участок под санузел, дробя ее на крохотные участки?
Поскольку это не целесообразно, мы подходим к иному вопросу: как не потерять на давлении. А для этого созданы такие элементы, как балансировочная арматура, использование которой и заключается в уравнивании потерь давления по контурам.
Опять таки можно использовать расчеты. Но они сложные. С практики проведения работ по устройству теплого водяного пола можем смело сказать, что разброс по величине контуров возможен в пределах 30-40%. В таком случае, мы имеем все шансы получить максимальный эффект от эксплуатации теплого водяного пола.
Невзирая на немалое количество материалов о том, как сделать водяной пол самостоятельно, лучше обратится к специалистам. Только мастера могут оценить рабочий участок и в случае необходимости «манипулировать» диаметром трубы, «резать» площадь и комбинировать шагом укладки, когда речь идет о больших участках.
Возможные способы укладки контура
Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

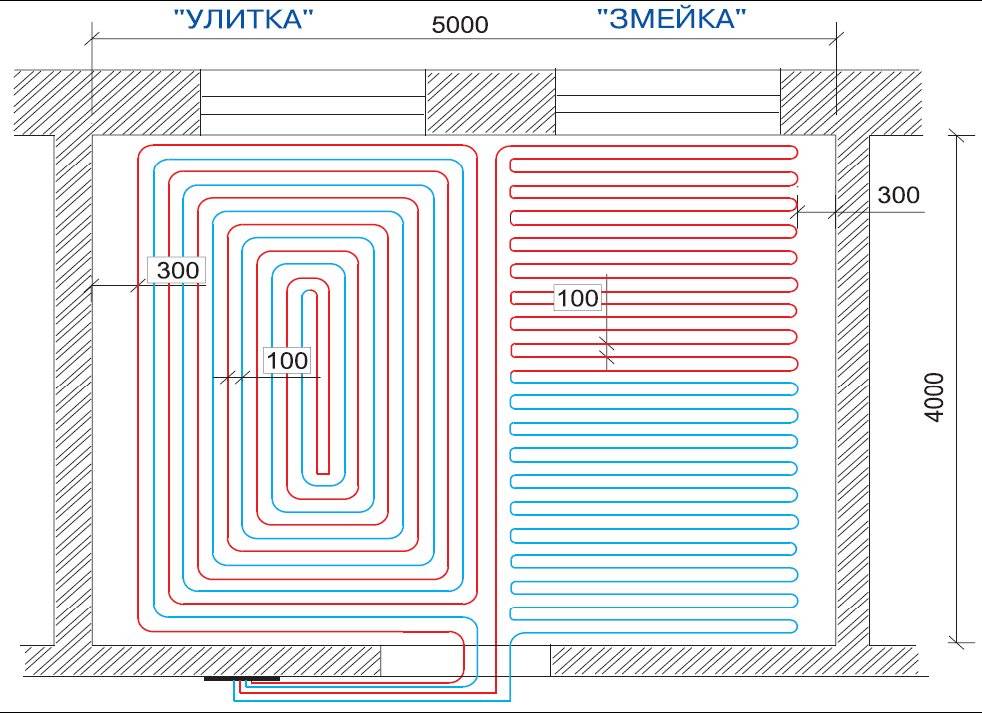

Возможны следующие варианты раскладки: змейкой, двойной змейкой и улиткой. При выборе схемы надо учитывать размеры, конфигурацию помещения и расположение наружных стен

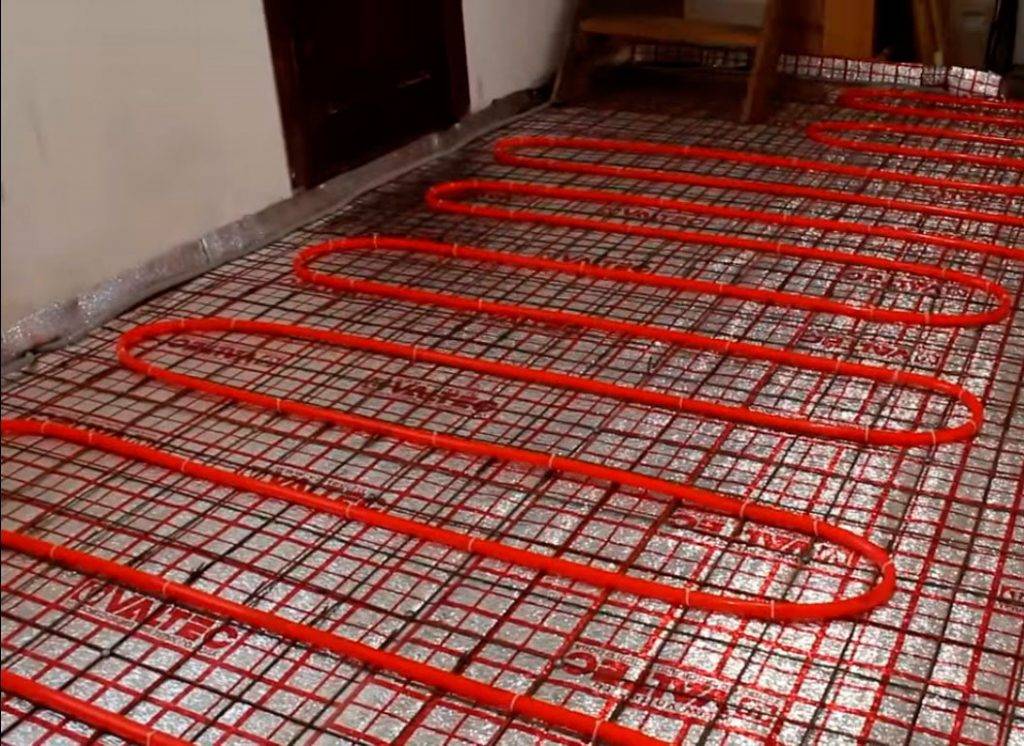

Змейка
Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.
При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.
Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей
Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.

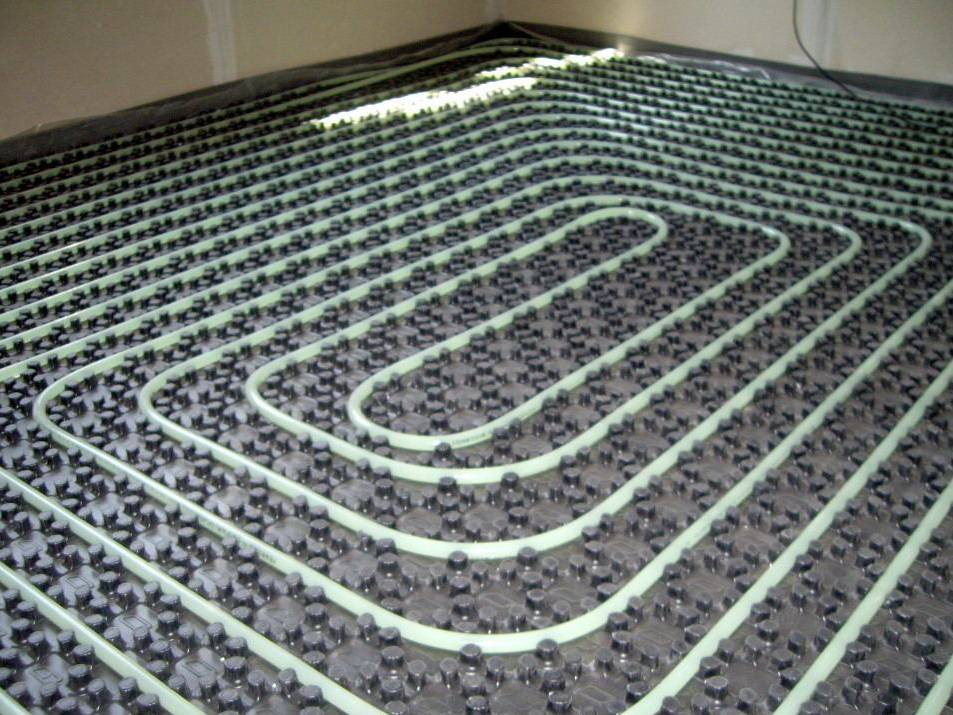

Улитка или спираль
Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.
Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости
У нас на сайте есть другая статья, в которой мы детально рассмотрели монтажные схемы укладки теплого пола и привели рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.
Какой способ укладки стоит выбрать
В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.
Если помещение длинное или маленькое, то рекомендуется использовать «змейку».
Шаг укладки
Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.
Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.
Расчет по формуле
Количество трубы для теплого пола определяется по формуле:
где:
- L – длина трубопровода;
- S – площадь комнаты или иного помещения;
- N – расстояние между трубами при повороте;
- 1,1 – коэффициент потерь;
- Р – расстояние от начала пола до отопительного оборудования и обратно.
Коэффициент потерь (1,1) является стандартным для любого вида труб и схемы укладки.
Расстояние до котла (Р) определяется в метрах. Параметр можно узнать при помощи обычной или лазерной рулетки.
Измерение расстояния до котла
Определение площади комнаты (S)
Площадь поверхности, на которой предполагается установить пол с подогревом, определяется по следующим правилам:
- площадь комнаты находится как произведение длины на ширину помещения;
Параметры для расчета площади помещения
- полученную величину необходимо уменьшить на площадь, занимаемую габаритной мебелью. При этом площадь, отводимая под мебель, рассчитывается аналогичным способом, основываясь на соответствующих параметрах мебели;
- от стен комнаты требуется отступить 20-30 см. Это расстояние требуется для демпферной ленты.
Материал для сглаживания расширения напольной стяжки
При расчете площади поверхности под пол требуется использовать параметры, определенные с учетом толщины отделки стен. Такой подход поможет сэкономить при приобретении материалов для дополнительной системы отопления.
Определение шага прокладки трубопровода (N)
Для достижения равномерного прогрева пола требуется определить оптимальный шаг укладки трубопровода. Для этого надо руководствоваться следующими правилами:
- минимальное расстояние между витками, составляющими систему пола, равно 10 см;
- максимальное расстояние – 30 см;
- подбор расстояния зависит от материала труб. Для труб с меньшей теплоотдачей шаг прокладки сокращается;
- проложить пол можно как с одинаковым шагом, так и с разным расстоянием между трубами. Рекомендуется уменьшить параметр в зоне нахождения внешних стен, окон и дверей.
Теплый пол с постоянным шагом прокладки труб
Специалистами разработан стандартный расход труб при определенном расстоянии.
Зависимость метража труб от шага, предусмотренного схемой укладки
Как правильно определить тип укладки контура обогрева
Каждый новичок, решивший выполнить тёплый пол своими руками, задаётся вопросом – какую схему лучше выбрать. Здесь нужно учитывать несколько важных критериев и особенностей. Общая схема монтажа, как правило, одинакова для всех помещений и основные принципы описаны ниже:
Для того, чтобы, обогрев плитки был равномерным, и нога хозяина квартиры не чувствовала холодные и тёплые участки, расстояние между элементами трубопровода должно быть не более 250 – 300 мм. Минимальное же расстояние между трубами не должно быть меньше 100 мм, что связано с риском перелома материала при монтаже и слишком большом расходе всех элементов пола.
Рис. 10. Тёплый пол, уложенный «змейкой».
При профессиональном подходе к данному вопросу, инженеры всегда производят теплотехнические расчёты, определяя оптимальный шаг до каждого сантиметра.
- Толщина слоя утеплителя, уложенного под трубами тёплого пола должна быть не менее 30 мм. Лучшим термоизоляционным материалом для этого вида работ считается жёсткий экструдированные пенополистирол с плотностью материала от 35 кг/м3 для предотвращения риска деформации пирога пола под нагрузкой.
- Важный момент при устройстве тёплого пола – это стяжка, которая будет эксплуатироваться при условии повышенной температуры, что может привести к её растрескиванию и поломке некоторых элементов плиточного пола. Для этих целей в состав смеси перед укладкой лучше добавлять специальные пластификаторы, полностью исключающие подобные проблемы из-за придания конструкции эластичности.
Кроме того, несмотря на требования профессионалов к обеспечению толщины стяжки в 3 см над поверхностью труб, для увеличения её прочности лучше выполнить подготовку в 5 см.
Последнее, на что стоит обратить внимание – это тип чистого пола, так как большинство потребителей рассматривают исключительно керамическую плитку. Которая почти идеально проводит тепло

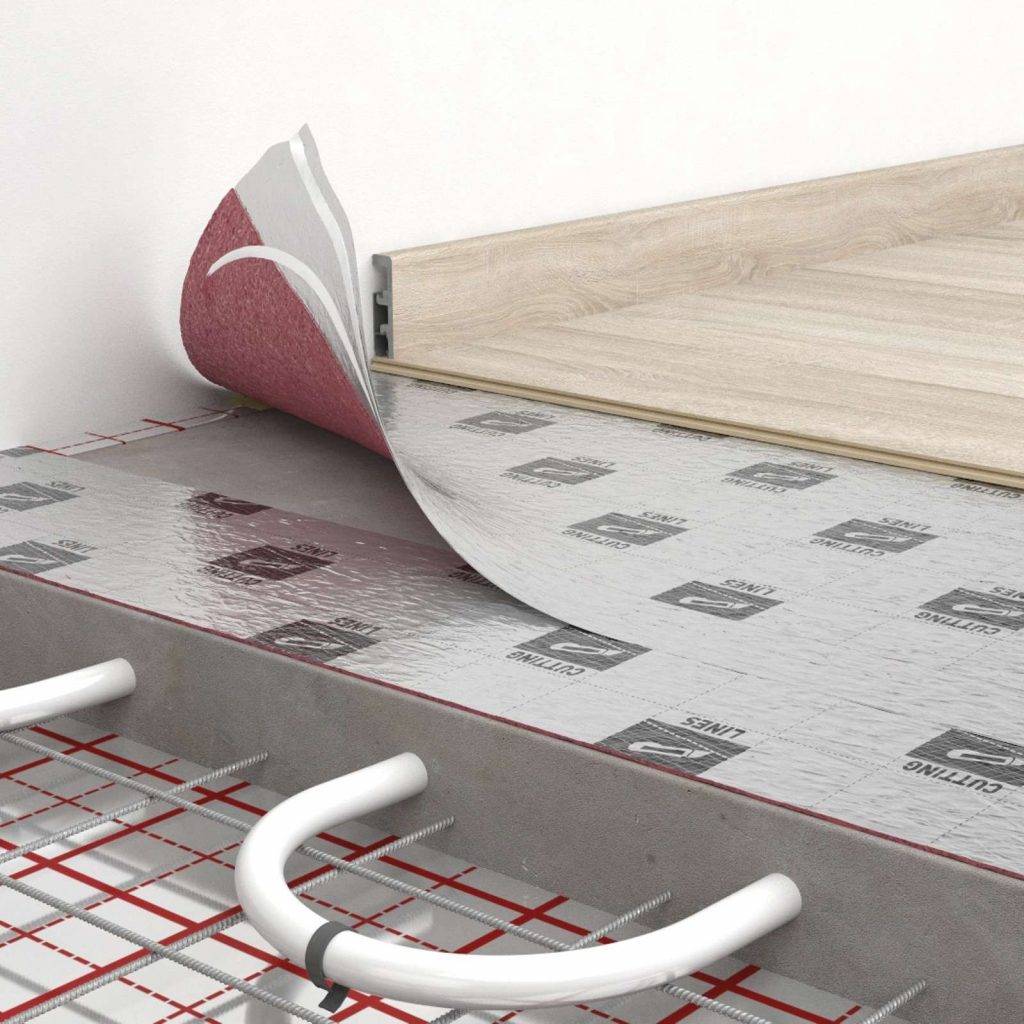

В случае же с ламинатом, паркетом и другими типами полов, их теплопроводность значительно ниже, из-за чего контур тёплого пола нужно укладывать более плотно.
Рис. 11. Обогрев поверхности при устройстве ламината
При выполнении всех рекомендаций домашний мастер может быть уверен, что его тёплый пол после окончания ремонта будет эксплуатироваться без серьёзных поломок долгое время.
Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)
Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.
Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.
Расчетная длина труб для теплого пола определяется по формуле:
L = (S/a×1,1) + 2c, (м), где
L — длина контура, м;
S — площадь, контура, м²;
a — шаг укладки, м;
1,1 — увеличение размера шага на изгиб (запас);
2c — длина подводящих труб от коллектора до контура, м.
Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен
Обогревательный контур прокладывают, отступив 0,3 м от стен
Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб
Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.
При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.
Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.
Соотношение длин и диаметров труб контура:
| Диаметр, мм | Материал трубы | Рекомендованная длина контура, м |
| 16 | металлопластик | 80 ÷ 100 |
| 18 | сшитый полиэтилен | 80 ÷ 120 |
| 20 | металлопластик | 120 ÷ 150 |
Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.
Конструкция металлопластиковых труб для теплого водяного пола.
В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.
Зависимость шага от площади и нагрузки сектора:
| Диаметр, мм | Расстояние по осям (шаг труб), м | Оптимальная нагрузка, Вт/м² | Общая (или разбитая на участки) полезная площадь помещения, м² |
| 16 | 0,15 | 80 ÷ 180 | 12 |
| 20 | 0,20 | 50 ÷ 80 | 16 |
| 26 | 0,25 | 20 | |
| 32 | 0,30 | меньше 50 | 24 |
Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.
Варианты укладки труб водяного теплого пола.
По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.
Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм. В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм
В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.
Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.
Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.
Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.
Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.
