Расчет водяного теплого пола самым простым методом

Расчет теплых полов по площади

Если вы решили установить такую систему в своем доме, то учтите, что она требует точных цифр, для того чтобы действительно соответствовать названию. Это необходимо потому, что каждый контур пола имеет значительную протяженность, а, следовательно, и приличное гидравлическое сопротивление.

Чтобы она успешно функционировала, придется поставить на каждом этаже небольшой насос или один, но очень мощный на всю систему.

1. Для его правильного выбора нужно учитывать:
2. Количество теплоносителя.
3. Требуемое давление.

• При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, оказывающие влияние:
• Диаметр труб.
• Количество разветвлений и вентилей.
• Метод монтажа.

Есть и другие возможности получить ответ на вопрос как правильно рассчитать водяной теплый пол. Вычисления выполняются с применением специальных программ. В этом случае гидравлические свойства подгоняются в зависимости от параметров под характеристики насоса. При использовании данного метода можно маневрировать различными параметрами системы.

1. Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:
2. использование 16 мм труб с длиной в 65 метров;
3. показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
4. контуры должны обладать равноценной длиной с разницей не более 20%;
5. оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C. Оптимальный способ при укладке трубной системы представлен «улиткой».

Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами.

При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Расчет электрического теплого пола

Для обустройства электрических полов выпускается одножильный и двужильный нагревательный кабель с разным сечением и удельной мощностью. Он может фиксироваться на основу из армирующей сетки с нужным шагом, в этом случае задача пользователя упрощается. Нужно выбрать требуемую удельную мощность и общее количество термоматов для обогрева имеющейся площади. Если приобретается кабель на катушке, придется самостоятельно рассчитывать шаг его укладки.

Прежде всего, нужно определиться с требуемой мощностью обогрева на м² При этом можно ориентироваться на такие рекомендации:

• теплый пол служит источником основного обогрева (при этом площадь обогрева должна составлять минимум 70% общей площади) — нужна удельная мощность от 220 Вт/м²;
• теплый пол используется в комфортном режиме (дополнительной обогрев) — средняя удельная мощность 150 Вт/ м²

При эксплуатации в комфортном режиме есть ряд дополнительных рекомендаций относительно выбора удельной мощности:

• для жилых комнат и кухни 110-160 Вт/ м²
• для служебных помещений с повышенным уровнем влажности (ванная, санузел) — 130-180 Вт/ м²
• для неотапливаемых утепленных помещений (лоджия, балкон) — 150-180 Вт/ м²
• для жилых помещений на первом этаже, находящихся над грунтом или неотапливаемым подвалом — 140-150 Вт/ м²

Эти цифры приведены со страховым запасом. Выбрав подходящую удельную мощность, можно определить общую мощность системы, умножив этот показатель на площадь обогрева. Она определяется, как и в случае с водяными полами. От общей площади отнимается холодная зона. Это площадь участков, занятых мебелью, а также площадь полос, прилегающих к стенам, возле которых нет мебели (отступ). Ширина таких полос должна составлять 5-10 см, от отопительных приборов и других источников тепла нужен отступ не менее 10 см.

Зная общую площадь обогрева и суммарную мощность, можно отправляться в магазин, там помогут подобрать кабель или маты, соответствующие этим параметрам.

Для кабеля, исходя из его длины, нужно рассчитать шаг укладки (расстояние между соседними нитками кабеля). Рекомендуемый шаг составляет 5-20 см. Для конкретных условий он вычисляется так: S/l*100, где S — обогреваемая площадь, l — длина кабеля.

Зная суммарную мощность, можно вычислить энергопотребление системы. Если мощность превышает 2 кВт, необходимо использовать выключатель-автомат.

На эти же показатели (общая мощность и площадь обогрева) нужно ориентироваться при выборе инфракрасных полов. Следует учитывать, что стержневые инфракрасные полы и некоторые виды термопленки допускают укладку под мебелью. Но экономически это нецелесообразно.

Видео инструкция по расчету теплого пола в по VALTEC

https://youtube.com/watch?v=Bos4S8O9M3E

Памятка перед монтажем. Частично аккумулирующее отопление

Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.

Инструкция

Зная общие теплопотери ограждающими конструкциями помещения, вначале следует отнять от этого значения величину потерь через полы, поскольку при устройстве теплого пола их не будет. Полученную величину Q (Вт) надо разделить на площадь комнаты F (м2) для того, чтобы узнать удельную теплоотдачу, которую должна обеспечивать система водяного пола q (Вт/м2):

q=Q/F.

Рисунок 2. Номограмма определения удельной теплоотдачи теплого пола с ковровым покрытием или паркетом.

Дальше расчет выполняется графическим способом по номограммам, представленным на рис. 1, 2, 3. Следует выбрать ту номограмму, которая соответствует вашему напольному покрытию. Взяв получившееся значение q, откладываемое с левой стороны графика, нужно определить температуру поверхности пола, которая обеспечит необходимое поступление тепла в помещение. Например, если удельная теплоотдача должна составлять 99 Вт/м2, а покрытие синтетическое (линолеум), то по номограмме на рис. 1 необходимая температура поверхности — +29⁰С, что неприемлемо.

Тогда по той же номограмме принимается максимально допустимая температура — +26⁰С. Если от этого значения (располагается на правой шкале графика) вести горизонтальную линию, то она пересечет несколько диагональных графиков, отражающих интервал укладки труб теплого пола. Подбирается оптимальное значение, в данном примере подойдет 0,2 м. От места пересечения горизонтальной линии температуры и диагонального графика интервала укладки проводится вертикальная линия вниз. Она укажет на величину средней разности температур, в приведенном примере она составит 21⁰С. Дойдя по горизонтальной линии до самого конца, можно выяснить реальную удельную теплоотдачу контура отопления, здесь получится 68 Вт/м2.

Теперь можно рассчитать параметры теплоносителя для системы. Определяется его средняя расчетная температура:

t_т=∆t_ср+t_пом.

В этой формуле:

Рисунок 3. Номограмма определения удельной теплоотдачи теплого пола с толстым ковровым покрытием или толстым паркетом.

• t_т — средняя расчетная температура воды в системе, ⁰С;
• ∆t_ср — средняя разница температур, определенная ранее по номограмме, ⁰С;
• t_пом — необходимая температура воздуха в помещении, ⁰С.

Если подставить те же цифры из рассматриваемого примера и принять значение температуры в комнате равным 20⁰С, результат будет — +41⁰С. Ранее были указаны стандартные температурные графики, которые следует принимать для теплого пола, под результат примера методом подбора определен график 45/35⁰С.

Поскольку температура поверхности была принята меньше требуемой для отопления комнаты, нужно вычислить, какова разница между потоком, который будет поступать от теплого пола, и необходимым изначально количеством теплоты для компенсации потерь через наружные ограждения. Для этого нужно площадь помещения умножить на удельную теплоотдачу от контура напольного отопления:

Q_п=F×q_п.

Если для примера принять значение площади равным 40 м2, то величина теплового потока будет:

68 Вт/м2х40 м2=2720 Вт.

Изначальная же расчетная величина q составляла 99 Вт/м2, а общая — 3960 Вт, разница — 1240 Вт. Это недостающее количество теплоты надо подать в комнату другим, традиционным способом отопления, то есть радиаторами.

Определив расчетный температурный график подачи теплоносителя (в примере — 45/35⁰С), интервал укладки трубопроводов отопительного контура (в примере принят 0,2 м), надо рассчитать протяженность трубы:

Схема подключения теплого пола.

L=F/a, где:

• L — длина трубы, м;
• а — интервал ее укладки, м;
• F — площадь поверхности теплого пола, м2.

В примере: 40 м2/0,2 м=200 м. К этой протяженности необходимо прибавить длину труб, которые идут до помещения от распределителя, здесь для примера пусть будет 10 м. Получилось 210 м, что является слишком большим контуром, который будет иметь очень высокое гидравлическое сопротивление. Нужно разделить систему на 2 контура, тогда длина трубы составит 105 м, это максимально допустимое значение. Другой вариант — пересмотреть интервал укладки, увеличить его, тогда материала трубы понадобится меньше, но и отдача теплого пола станет ниже. В результате придется наращивать мощность радиаторов.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия

Таблица 2. Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Таблица 3. Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

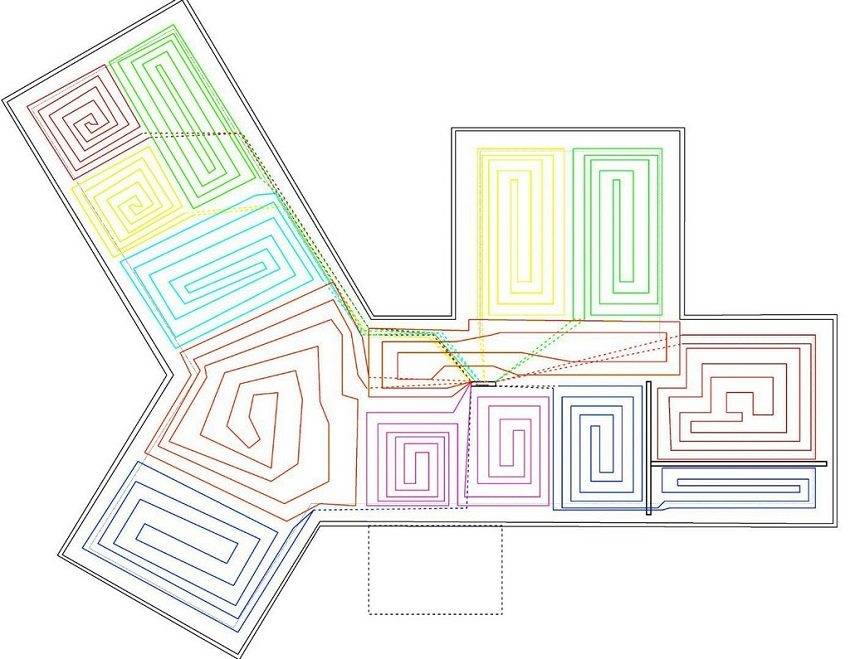

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола

Давление и прочие характеристики алюминиевых батарей

Если по каким-то причинам отключают котел, обязательно следует слить с радиатора горячую воду, в противном случае может произойти разрыв труб.

В многоэтажных домах с центральным отоплением и в индивидуальных системах отопления коттеджей и квартир часто используются алюминиевые батареи. Они рассчитаны на давление 16-18 атмосфер. Алюминиевые радиаторы имеют современный дизайн, отличные тепловые и прочностные параметры и в настоящее время являются самыми распространенными.

Они изготавливаются из алюминия литьем под давлением. Подобная технология изготовления позволяет обеспечить высокую прочность готовых изделий. Алюминиевые радиаторы представляют собой конструкции из отдельных секций, из которых набирают батареи нужной длины. По размерам они бывают 80 и 100 мм глубиной со стандартной шириной секции в 80 мм.

Алюминий имеет теплопроводность в 3 раза большую, чем у стали или чугуна, поэтому у таких батарей очень высокий показатель теплоотдачи. Высокая тепловая мощность радиаторов этого типа достигается и за счет дополнительных ребер, которые обеспечивают большую площадь соприкосновения воздуха и нагретой поверхности.

Алюминиевые радиаторы рассчитаны на давление от 6 до 20 атмосфер. Выпускаются и усиленные модели алюминиевых батарей, разработанные для стран СНГ — для многоквартирных домов с центральной системой отопления с более жесткими условиями эксплуатации. Такие батареи изготавливаются из прочного алюминия высокого качества и имеют более толстые стенки.

Алюминиевые батареи отопления малогабаритны и легки, при этом они характеризуются высокой теплоотдачей. У них привлекательный внешний вид. Принято считать, что такие батареи оптимальны в условиях автономного отопления (коттеджи, частные дома, дачи, усадьбы). Однако рабочее давление алюминиевых радиаторов в 16 атмосфер позволяет устанавливать их и в квартирах многоэтажных домов.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

• При этом учитываются следующие факторы:
• площадь обогреваемой поверхности, общая площадь помещения;
• площадь, тип остекления;
• наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
• уровень проникновения солнечных лучей в помещение;
• наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
2. 120 Вт/м² – при площади дома до 150 м²;
3. 100 Вт/м² – при площади 150-300 м²;
4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

• На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

• величину площади и конфигурацию пола;
• размер теплопотерь;
• шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

• Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
• Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание

Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

Тёплый водяной пол используют в качестве основной системы отопления или дополнительной системы обогрева. Водяной тёплый пол требует более низких параметров теплоносителя. Система максимально эффективно распределяет тепло по всему помещению. Перед установкой тёплого водяного пола следует рассчитать все составляющие компоненты. Рассмотрим подробно конструкцию теплого водяного пола, а так же какие факторы влияют на его мощность.

Система тёплого водяного пола включает
в себя:

• источник теплоносителя
  (установленный котёл или центральное отопление);

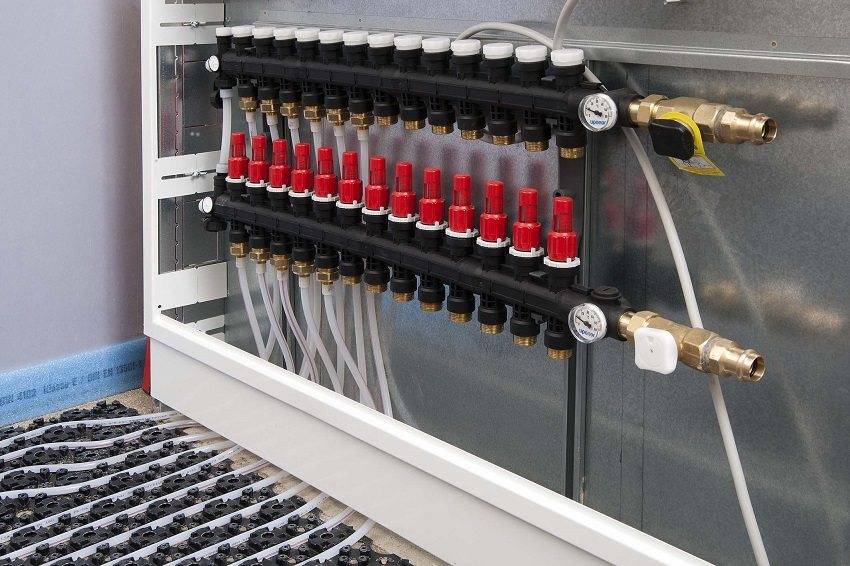

• коллекторы
  (сборные и распределительные);
• трубы
  ;
• возможность дополнительной установки комплекта температурного регулирования.


В системе тёплого водяного пола может использоваться горячая вода или специальная жидкость (антифриз , этиленгликоль) в качестве теплоносителя, нагреваемого в системе. Одним из главных элементов системы являются трубы
.

При расчёте тёплого водяного пола обязательно следует изучить все характеристики используемых труб. Могут использоваться трубы:

• металлопластиковые – идеальное сочетание цены и качества;
• пенопропиленовые
  , имеющие низкую теплопроводность;
• медные трубы – отличная теплоотдача, но высокая стоимость;
• гофрированные
  .

Когда тёплый водяной пол используется в качестве основной системы отопления, тогда появляется необходимость в серьёзных вычислениях
, так как нужно рассчитать тепловые потери здания. Такие вычисления лучше доверить специалистам, имеющим знания в области гидравлики.

Программы для расчета характеристик

Специфика проектирования водяных теплых полов заключается не только в вычислении мощности, количества материалов, но и учета параметров теплоносителя. К ним относятся расчетная температура воды в обратной трубе, скорость ее прохождения и гидравлическое давление.

В интернете есть много примеров расчета систем http://webcala.net/tepliypol.php , однако, не всегда получается разобраться с нюансами самостоятельно. В этих случаях существенную помощь оказывают, выложенные в интернете программы расчета теплого водяного пола – онлайн калькуляторы. Принцип их работы заключается в подгонке гидравлических свойств под характеристики насоса, исходя из использованных значений параметров. Этот метод дает возможность маневрировать их возможными значениями.

Но для получения верной информации нужно знать исходные данные:

1. Параметры помещения – общая квадратура или объем.
2. Уровень температуры в комнате, которую должна поддерживать система обогрева.
3. Степень нагрева теплоносителя при поступлении в распределительный коллектор. Для большинства случаев он не должен превышать 50°С.
4. Температура воды в обратной трубе. Нужна для расчета теплоотдачи водяного теплого пола. Чем она выше – тем меньше энергии будет расходоваться на нагрев теплоносителя. Оптимальный показатель – до 40 — 50°С.
5. Шаг укладки. Выбирается в зависимости от конфигурации помещения и общей площади нагрева.
6. Виды покрытия. Обязательно нужно знать, какой декоративный материал будет устанавливаться поверх цементной стяжки (кафель, ламинат, паркет), толщину защитного бетонного слоя. Последний чаще всего делают до 5 см.
7. Теплоизоляционный слой. Он нужен для максимальной теплоотдачи системы.

Хорошие онлайн калькуляторы показывают не только технические параметры, но и выполняют расчет стоимости водяного теплого пола.

Совет
Рекомендуется использовать те ресурсы, где дается только количество материала без его стоимости. Таким образом, можно подставляя собственные значения получить несколько вариантов общей стоимости системы с учетом использования различных материалов.

После того как был произведен расчет мощности водяного теплого пола, можно приступить к выбору управляющих элементов – коллекторов и терморегуляторов.

Насосное оборудование в расчетах теплого пола

Снижение температуры теплоносителя позволяет достигнуть эффективной работы циркуляционных насосов.

Нагревательный контур теплых полов расположен горизонтальной плоскости и охватывает большую площадь. Сила, которую циркуляционный насос придает потоку, расходуется на преодоление линейных и местных сопротивлений. Расчет насоса для теплых полов зависит от диаметра, шероховатости трубы, фитингов и длины контура.

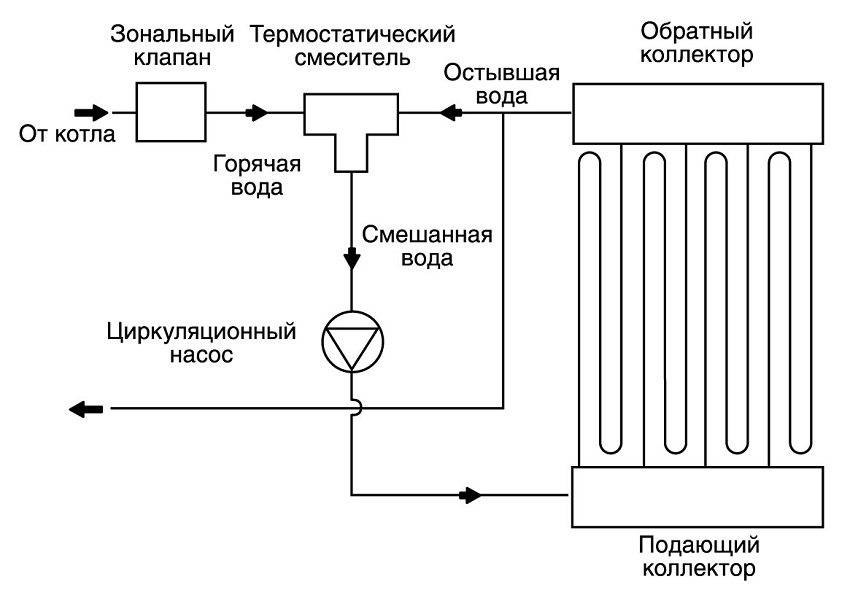

Схема подключения системы отопления с теплым водяным полом

Основной параметр расчета — производительность насоса в низконапорном контуре:

Н = (П×L + ΣК)/1000, (м), где

Н — напор циркуляционного насоса, м;

П — гидравлическая потеря на погонном метре длины (паспортные данные от производителя), паскаль/метр;

L — максимальная протяженность труб в контуре, м;

K — коэффициент запаса мощности на местные сопротивления.

К = К1 + К2 +К3, где

К1 — сопротивление на переходниках и тройниках, соединениях (1,2);

К2 — сопротивление на запорной арматуре (1,2);

К3 — сопротивление на смесительном узле в системе отопления (1,3).

Напорная характеристика циркуляционного насоса

Степень производительности, которой обладает циркуляционный насос, определяют по формуле:

G= Q/(1,16 ×∆t), (м³/час), где

Q — тепловая нагрузка отопительного контура (Вт);

1,16 — удельная теплоемкость воды (Втч/кгС);

∆t — теплосъем в системе (для низконапорных контуров 5 ÷ 10°С).

Коллекторный шкаф с подключенной системой теплого пола

Таблица 5. Зависимость мощности агрегата от площади отапливаемых помещений (для гидравлического расчета теплого пола):

Площадь пола, м²	Производительность циркуляционного насоса для теплого пола, м³/ч
80 ÷ 120	1,5
120 ÷ 160	2,0
160 ÷ 200	2,5
200 ÷ 240	3,0
240 ÷ 280	4,0

Пример схемы разводки теплого водяного пола по секторам
