Как заполнить систему отопления закрытого типа – инструкция, инструмент. Чем отличается открытая система отопления от закрытой

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Недостатки закрытой системы отопления

Хоть система отопления закрытого типа – это очень популярная схема, но и она обладает несколькими недостатками. Заметим, что основной недостаток касается больших систем, ведь именно их нужно оснащать объемными расширительными баками. А все дело в том, что среднее заполнение мембранного бака жидкостью – всего-то 30-60%, при этом меньший показатель относится как раз таки к большим бакам.

Закрытая система отопления должна иметь большой расширительный бак

Когда схема отопления закрытого типа больших размеров используется, ее объем измеряется в тысячах литров, что вызывает необходимость в огромных расширительных баках. Обычно их размещают на специальных установках, которые поддерживают давление в диапазонах, строго допустимых. Такие установки достаточно просты – это безнапорный бак и узел регулирования давления, который работает при помощи насосов.

Как самому сделать закрытую систему отопления в частном доме?

Чтобы сделать закрытый отопительный контур, нужно правильно выбрать схему разводки, а также подобрать подходящие составляющие системы.

Выбор схемы отопления: двухтрубная и однотрубная

Количество используемых труб напрямую связано со схемой отопления. Она может быть однотрубная или двухтрубная:

Однотрубное отопление отличается простотой устройства и экономией материалов. При этом все отопительные приборы последовательно подключаются к одному контуру, который замыкается на котле. Минус однотрубного отопления заключается в неравномерном прогреве помещения. Чем дальше теплоноситель отходит от котла, тем меньше его температура. Это существенный недостаток в больших постройках.
Двухтрубная разводка отличается более равномерным прогревом помещений. После котла теплоноситель одновременно поставляется ко всем точкам, а после выхода из радиаторов собирается в единую трубу и транспортируется обратно к котлу. Благодаря этому все батареи прогреваются одинаково.

Двухтрубная разводка самая затратная с точки зрения расхода труб, сложности проектирования и установки. Но она идеально подходит для сложных разветвленных систем крупных домов с теплыми полами.

Как подобрать бойлер для закрытой системы?

Для эффективной работы системы важно правильно выбрать бойлеры для отопления. Для этого также подходят приборы, которые используются для подогрева воды в бытовых нуждах, поскольку система укомплектовывается циркуляционным насосом

При выборе котла учитывают следующие факторы:

Мощность самого прибора. Чтобы определить необходимую мощность, нужно знать площадь отопления. Как правило, на каждые 10 м² площади нужна мощность бойлера в 1 кВт.
Обязательно учитывают мощность циркуляционного насоса.
Котел выбирают с учетом того, насколько разветвленной является отопительная система дома. Чем больше ответвлений, тем лучше.

Неважно, проточный или накопительный водонагреватель вы будете использовать. Для систем отопления индивидуального дома подходят обе разновидности

Если дом очень большой, то эффективность системы можно повысить за счет использования выходного и входного отверстия, а также модернизации самого котла.

Для заполнения контура и слива жидкости в нижней точке на обратном трубопроводе устанавливается дополнительный кран. Для этого в трубопроводе устанавливается тройник, к которому подключается шаровой кран.

Заполнение системы отопления закрытого типа выполняется через шаровой кран, к которому подсоединяют шланг, идущий от ручного насоса. Если в качестве теплоносителя используется обычная вода, то водопровод подключают к входу бойлера, а для слива жидкости используется другая точка.

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

«сухие» насосы, ротор которых не контактирует с теплоносителем;
«мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре.

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Виды замкнутых отопительных систем

Все ЗСО делятся на группы по количеству труб, их расположению и направлению тока теплоносителя. Перед выбором закрытой системы отопления для частного дома нужно понять принципы их работы.

Однотрубная замкнутая система

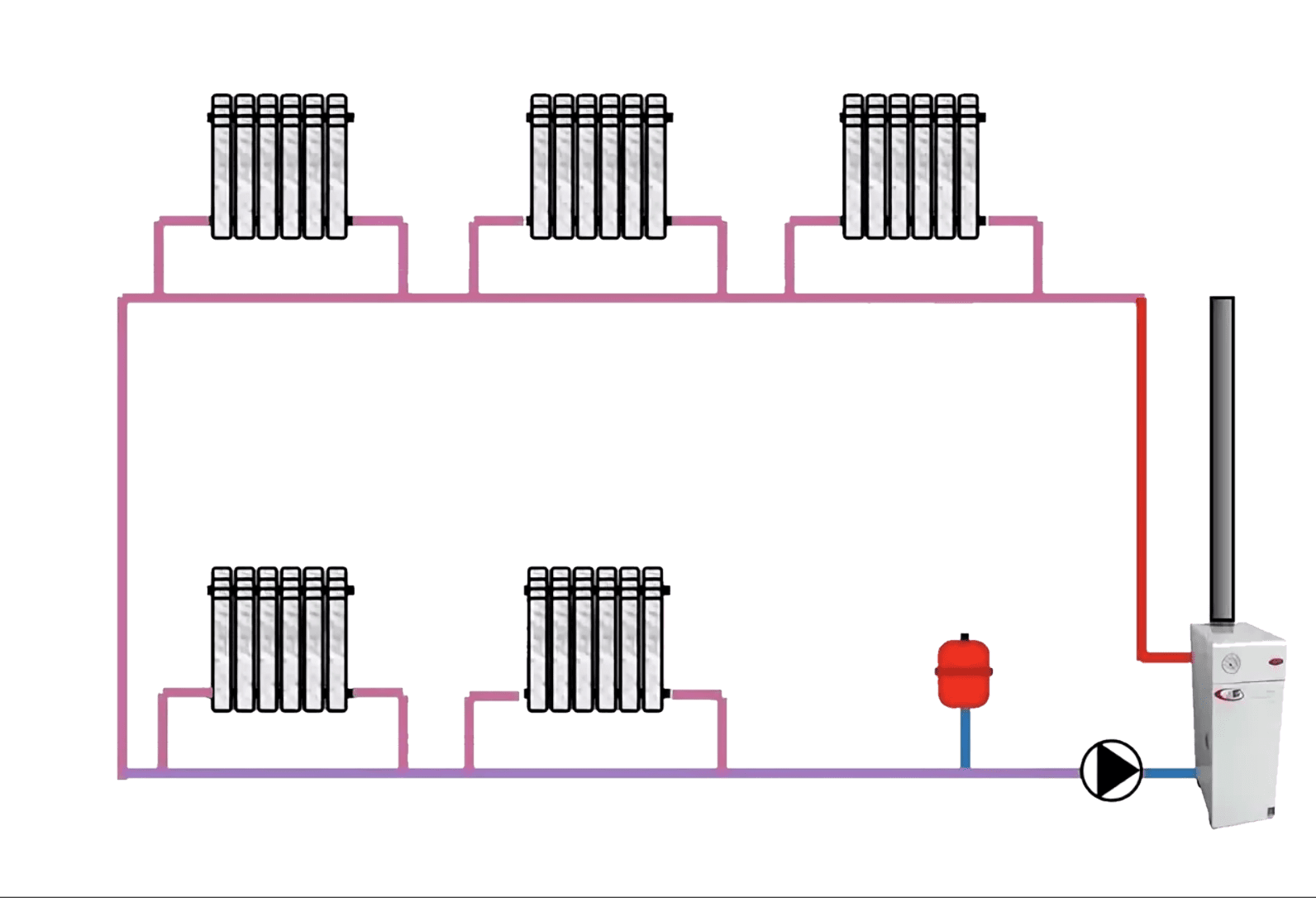

В такой схеме радиаторы подключены друг за другом вдоль одной отопительной магистрали. Теплоноситель проходит последовательно через каждый из них и возвращается обратно в котел.

Экономия – требуется меньше материалов.
Простота проектирования и монтажа.
Гидродинамическая устойчивость.

Недостатки замкнутого однотрубного контура:

Неравномерный нагрев радиаторов. Жидкость, проходя через все батареи, охлаждается и в последнюю поступает чуть теплой. Особенно часто такое происходит, если последовательно присоединить несколько отопителей.
Сложность регулировки. Из-за неравномерного нагрева элементов установить комфортную температуру сложно.
Подходит только для небольших зданий.

Работу однотрубной замкнутой системы улучшает установка байпаса – перемычки между верхней и нижней трубой, подходящей к батарее. Создаются обходные тепловые пути, и линия нагревается быстрее.

Тепломагистраль можно расположить горизонтально или вертикально. В первом случае нагретые вода или антифриз будут двигаться вдоль комнат, а во втором – перемещаться по стоякам, опаливающим радиаторы, расположенные друг над другом.

Двухтрубная замкнутая система отопления

Такая конструкция предусматривает установку двух теплопроводов – по подающему горячий носитель поступает в радиаторы, а по обратному возвращается назад. Существует два варианта закрытых двухтрубных отопительных схем:

Тупиковая – в здании прокладывается несколько замкнутых ветвей, каждая из которых состоит из подающего контура и обратки. Нагретый теплоноситель доходит до конца линии и оттекает обратно к котлу. Теплый и холодный поток движутся навстречу друг другу, поэтому теплосистему называют встречной.
Кольцо Тихельмана – подающий и обратный контур прокладываются по кольцу вдоль помещения. Жидкость проходит по кругу и попадает обратно в котлоагрегат. Нагретый и охлажденный теплоноситель движутся в одном направлении, поэтому схему называют попутной.

Тупиковая и попутная система могут быть горизонтальными и вертикальными. Их можно проложить по длине в здания или по его высоте.

Преимущества двухтрубных теплосистем:

равномерный нагрев радиаторов;
более простая и точная регулировка;
возможность монтажа в строении любого размера, площади и планировки;
нетребовательность – батареи будут греть даже при погрешностях в расчетах.

сложность проектирования и монтажа;
большие затраты на материалы.

Для самостоятельного монтажа лучше выбирать тупиковую систему. Она универсальна, нетребовательна и устойчиво функционирует в любом доме, как в новом, так и давно построенном. Попутная больше подходит для просторных помещений без тупиков и препятствий, что значительно ограничивает ее применение.

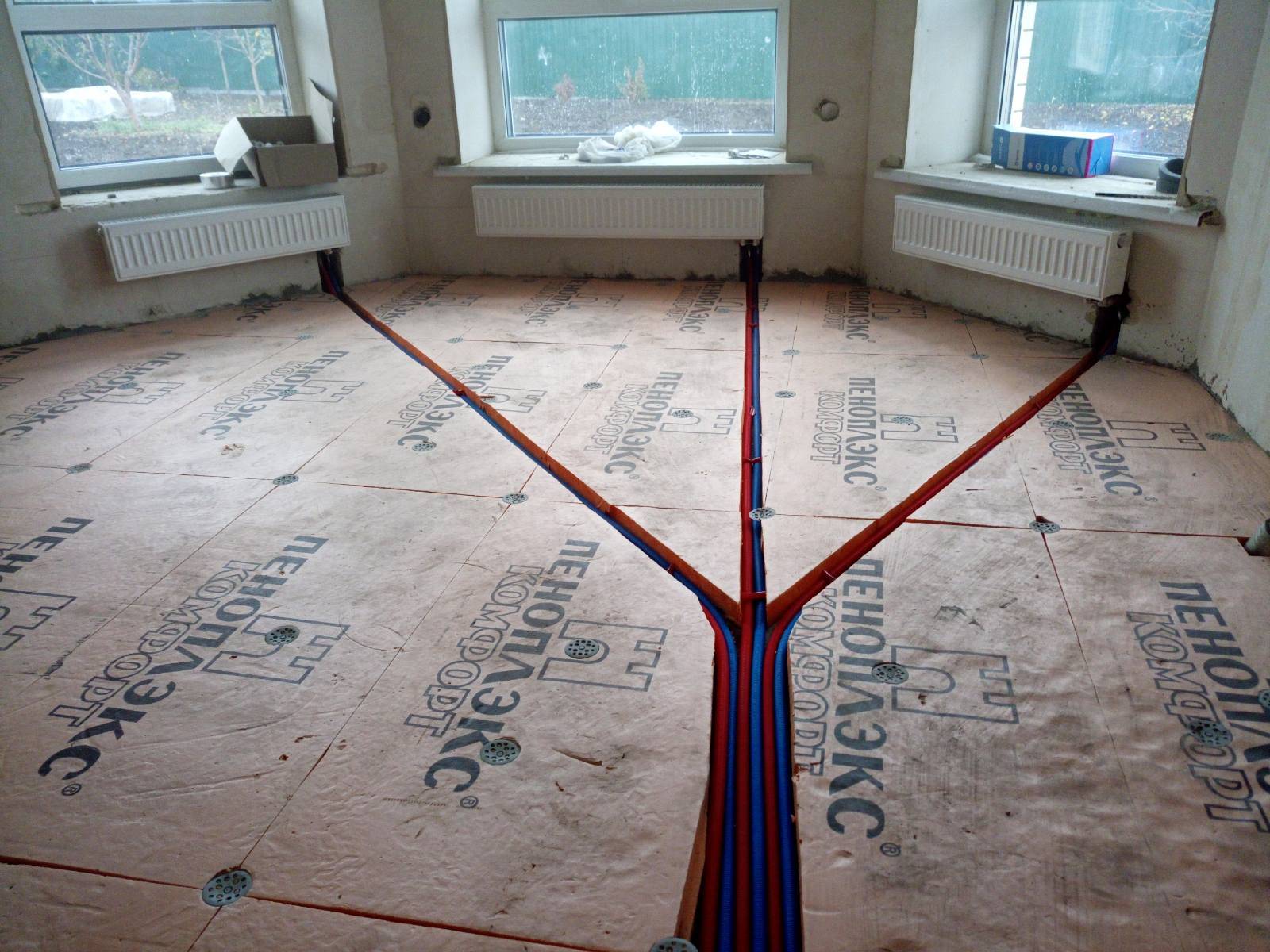

Лучевая (коллекторная) двухтрубная система отопления

Этап схема имеет сложную конфигурацию. В каждом помещении ставится два коллектора – входной и обратный, от которого отходят подающий и обратный контуры. Подходит для зданий любой планировки и площади, но особенно рекомендуется при большом количестве отопителей. Лучевая схема с нижним подключением подойдет для отопления строящихся зданий.

Преимущества лучевой схемы:

элементы можно убрать в шкафы и сделать незаметными;
нагрев легко сбаласировать ручными клапанами и расходомерами на коллекторе;
отопление возможно полностью автоматизировать и подключить к системе «умный дом»;

Недостатки:

сложность расчета и монтажа;
требуется большое количество материалов.

При монтаже не замуровывайте коммуникации, поскольку при аварии будет сложно добраться до места протечки. К трубопроводам и коллекторам должен оставаться свободный доступ.

О расширительных бачках

Очевидно, расширительный бачок должен позволять безопасно вместить в себя излишки воды, образующиеся в системе отопления при ее тепловом расширении. Для этого он должен иметь адекватный объем.

У открытого расширительного бака должно быть, по возможности, узкое горло. Оно должно быть закрыто крышкой, в которой есть небольшие дырочки. Их лучше защитить как-то от пыли, от мух и от всего такого. Лучше делать крышку из пластика, чтобы на дырочках не образовывались наросты ржавчины. Но все равно приходится регулярно следить за тем, чтобы дырочки были чистыми и свободно выпускали и впускали воздух. Бак должен быть достаточно большим для того, чтобы при охлаждении воды, она не вышла из бачка полностью, ибо в этом случае в систему будет впущен воздух, который закупорит систему и циркуляция воды прекратится.

Закрытый бачок тоже требует внимания, но намного меньше. Во-первых, он тоже должен быть достаточной величины, во-вторых, требуется проверять в нем давление воздуха. Если бак приходится накачивать слишком часто, нужно поменять ниппель. Советую при замене ниппеля ставить именно такой, какой и был, ибо слишком длинный ниппель может проткнуть мембрану.

Так какой конкретно должен быть размер бака? Трудно сказать. У меня стоит бак на 25 литров и мне его вполне хватает. Количество воды в системе у меня, я думаю, литров 100-150. При нагреве системы давление в ней повышается на 0.2-0.3 атмосферы. Но так или иначе я это давление регулирую, а температура у меня практически не скачет. Открытый бак можно сделать больше, чем требуется и, после нагрева системы долить воды, пока лишняя не начнет вытекать через аварийный сливной патрубок.

Почему бачок вешают вниз головой?Мембранный расширительный бачок в закрытых системах отопления выгодно вешать водяным выходом вверх. Это делают для того, чтобы в нем не задерживался воздух. Пузыри в закрытой системе отопления могут довольно долго гулять, создавать специфические звуки и собираться в отдельных местах, перекрывая циркуляцию теплоносителя. Для того, чтобы этот процесс прошел быстрее, расширительные бачки так и вешают. Это, что называется, “хорошая” идея.

Расширительный бак системы отопления

Размещение бакаНужно ли ставить мембранный расширительный бачок обязательно на обратке? Или, все-таки, где угодно? Я настаиваю. Где угодно. Но если вы очень хотите ставить себе ограничения подобного рода, то ставьте на обратку. Я не вижу у обратной магистрали никаких преимуществ с подающей. Да. В подающей больше температура. Ну и что? Мне кажется, что разность температур не повод ограничивать себя в удобстве. У меня стоит и мотор и бачок на подающей магистрали уже 15 лет и я об этом ни разу не жалел. И тот и другой прибор рассчитан на температуру 110 градусов. У меня больше 75 не бывает. Выше 90 котел не нагреется. Там стоит аварийный термовыключатель.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

Присоедините насосный шланг к сливному патрубку.
Откройте специальный вентиль на патрубке.
Откройте краны Маевского.
Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

Присоедините бак к трубопроводу отопительной системы и наполните его водой.
Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Варианты подключения

Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.

Схема системы отопления с насосом достаточно проста и может быть реализована своими силами, без привлечения сторонних специалистов.

Гибридная

Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.

Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.

Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла

А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.

Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.

Однотрубная

Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.

Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.

Двухтрубная

Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.

Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
Обеспечивается работа системы без электропитания.
Можно провести первичный запуск отопления без участия циркуляционного насоса.
Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Заливка системы

Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла

Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок

Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.

Насос для заполнения системы отопления

Заполнение водой

В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.

Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.

К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.

Проверка батареи после заполнения водой

Подача воды в систему завершается, когда все приборы отопления и трубы заполнились – из верхнего воздушного клапана начинает стекать теплоноситель. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).

Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.

Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки

После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.

Заполнение антифризом

Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.
