Колосники для печи: назначание, виды, выбор, установка своими руками

Советы при покупке

Для качественного горения важен не только размер решетки, но и вес топлива, который она может выдержать при одной закладке. Прутья не должны деформироваться и изнашиваться.

Колосник должен иметь достаточное количество отверстий – не менее 40% площади самой детали. Если эта цифра будет меньшей, то кислорода не хватит для поддержания огня, и зола будет оставаться на решетке и засорять печь.

Если просветы в решетке будут иметь большую площадь, то остатки топлива будут проваливаться с камеры горения в зольник. Расход топлива станет неэкономичным.

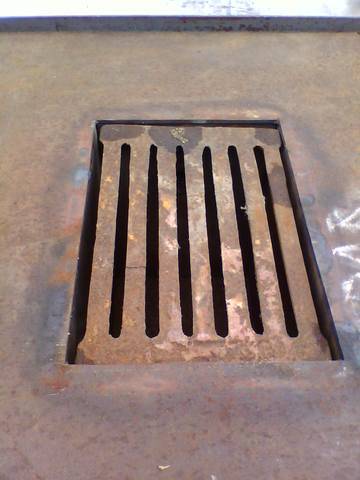

Оптимальный вариант решетки

Классификация чугунных изделий

Самыми прочными и надёжными считаются именно колосники, изготовленные из такого материала как чугун. В свою очередь они подразделяются на следующие категории:

• Имеющие плиточную форму. Такие модели относятся к категории универсальных. Наиболее часто устанавливаются в котлах с водяным контуром, работающих посредством твёрдого топлива. Основа выбора – это первоочередное определение габаритов;
• Корзинной формы. Данная вариация относится к старому образцу и ранее применялась для открытых топочных камер. Посредством таких устройств появлялась возможность готовить пищу в таком очаге;
• Балочного типа. По своему внешнему виду имеют схожесть со стандартными балками, широко используемыми в строительстве. Могут быть как двойными, так и одинарными. Наиболее часто используются в том случае, если отопительная установка требует подбора колосника имеющего нестандартную форму, габариты;
• Подвижного типа. Также относятся к категории универсальных, так как при необходимости их можно регулировать уже в процессе монтажа, что особенно удобно и актуально. Данная вариация – это идеальный вариант для установки в котлах, имеющих функцию длительного горения.

Колосник необходим для отопительных агрегатов, имеющих открытый очаг

Колосник необходим для отопительных агрегатов, имеющих открытый очаг

Высокие боковины обеспечивают безопасность и удобство эксплуатации

Высокие боковины обеспечивают безопасность и удобство эксплуатации

Удобная и безопасная корзина для загрузки топлива

Удобная и безопасная корзина для загрузки топлива

Для получения дополнительной информации и более подробного ознакомления с данными пунктами, рекомендуем также к просмотру видео в этой статье.

Критерии и основы выбора

Пред покупкой или сборкой рекомендуем ознакомиться с основными критериями и советами по выбору:

При выборе берите во внимание тип топлива который используется для работы и функционирования вашего отопительного агрегата. Если для работы используется уголь, оптимальными габаритными размерами колосника станут около 300-340х205 миллиметров. Если котёл работает на покупных брикетах или стандартных поленьях, рекомендуется отдать предпочтение колоснику габаритами для первых 14х12 сантиметров и 33х25,2 сантиметра для вторых; Определите оптимальную массу данного элемента

На данном этапе рекомендуется проконсультироваться у специалиста или продавца. Также считается, что общая суммарная площадь просветов колосника должна составлять не менее 35 процентов

Если котёл работает на покупных брикетах или стандартных поленьях, рекомендуется отдать предпочтение колоснику габаритами для первых 14х12 сантиметров и 33х25,2 сантиметра для вторых; Определите оптимальную массу данного элемента. На данном этапе рекомендуется проконсультироваться у специалиста или продавца. Также считается, что общая суммарная площадь просветов колосника должна составлять не менее 35 процентов.

Чугунные конструкции являются

Чугунные конструкции являются универсальными и способны выдерживать регулярное воздействие высоких температур

Стальные изделия подходят для установки в печах

Стальные изделия подходят для установки в печах работающих на поленьях и покупных брикетах

Колосник выполненный в форме корзины

Колосник выполненный в форме корзины

В этой статье вы можете ознакомиться с лучшим конструкциями и моделями в представленной фото подборке.

Как изготовить колосник своими руками

Из чего состоит колосник сделанный своими руками

Некоторые застройщики, решив установить одну или несколько печей в загородном доме, сталкиваются с тем, что выпускаемые колосниковые конструкции не подходят по размерам к этим печам.

Тогда, чтобы не перекладывать печи, умельцы изготавливают колосник для печи самостоятельно, своими руками. Сделать это не так сложно.

Для простейшей конструкции понадобится стальной уголок, стальная арматура (диаметр желательно побольше), сварочный аппарат и болгарка.

Болгаркой нарезаются два отрезка уголка. Длина каждого отрезка должна соответствовать ширине топочной камеры. Далее нарезаются прутья арматуры. Длина каждого прута должна соответствовать длине топочной камеры.

Затем эти отрезки арматуры привариваются к уголкам с таким расчетом, чтобы оставлять достаточный зазор между прутьями.

После того, как будет приварен последний отрезок арматуры, полученную решетку можно устанавливать в печь.

Некоторые мастера вместо арматуры используют стальной уголок. При установке в печь такого устройства вершины уголков должны быть направлены вверх.

Источники

• https://teplospec.com/pechi-kaminy/kakoy-kolosnik-dlya-pechi-vybrat-i-kak-ego-ustanovit-svoimi-rukami.html
• https://teplofan.ru/pechi-i-kaminy/kolosnik-dlya-pechi-razmery-ustanovka
• https://StrojDvor.ru/otoplenie/pravilnaya-ustanovka-kolosnikov-v-pech-svoimi-rukami/
• https://pechiexpert.ru/pravila-ustanovki-kolosnikovoj-reshetki/
• https://kotel.guru/pechi/kladka/chugunnye-kolosniki-dlya-pechey-i-ih-razmery.html
• https://teploizolyaciya-info.ru/shumoizolyacija/shumoizolyacija_objekti/kvartira/kolosniki-dlja-pechej-prakticheskie-sovety-po-vyboru-i-ustanovke-svoimi-rukami.html
• https://ogon.guru/stroitelstvo-svoimi-rukami/pech/voprosi-stroitelstva/chugunniy-kolosnik.html
• https://52-kamin.ru/dymohod/kak-pravilno-polozhit-kolosnik-v-pechke.html
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kolosnik-dlya-pechi.html
• https://v-teplo.ru/kolosniki-dlya-otopitelnyx-pechej.html
• https://ZnatokTepla.ru/pechi/chugunnye-kolosniki-dlya-pechi.html

Колосниковая решетка для печей

Печь является популярным атрибутом в современных домах. Это связано с повышением цен на энергоресурсы. Конструкция и материалы с каждым годом усовершенствуются, производители добиваются максимальной эффективности и КПД. Несмотря на различные новшества, колосниковая решетка остается неизменным элементом любого очага. Без нее невозможно получить пламя нужной интенсивности в печке. Эти изделия бывают разных размеров, конфигураций и расцветок.

Виды и особенности

Колосник – это металлическая решетка, находящаяся внутри. Он обеспечивает движение воздушного потока и поддерживает процесс горения твердого топлива посредством естественной конвекции. Находится между камерой и зольником, способствует удалению частиц пепла, препятствующих поступлению кислорода. Предназначен для подсушки дров и угля, распределяет тягу в печке.

Для производства подходит только металл, который противостоит высокой температуре и последующему охлаждению. Материал не должен окисляться под воздействием воздуха, устойчивость к коррозии – одно из самых важных условий. Стальные и чугунные колосники являются лучшим вариантом для печки, так как они эффективнее всего способны противостоять разрушительному влиянию внешней и внутренней среды.

Решетки выпускают в нескольких конфигурациях и в различных габаритах. Монолитные изделия не разбираются, их можно купить только с типовыми параметрами, при этом ориентируются на площадь топки. Наборные колосники состоят из отдельных элементов. удобство использования заключается в том, что размер подбирается по индивидуальным особенностям конструкции печи.

Решетки делятся по типам полотен:

1. Плоские плиточные – самые распространенные. Их устанавливают также в каминах, твердотопливных котлах

Отличаются стандартными размерами, поэтому при покупке важно точно определиться с габаритами

2. Корзинный тип используется в открытых топках.

3. Подвижная модель состоит из нескольких элементов и вала. Горизонтальные или вертикальные оси вращения облегчают процедуру очищения от золы и улучшают процесс сгорания.

4. Цепные колосники для печей представляют собой полотно, в котором все детали зафиксированы при помощи звездочек, входящих в зацепление с ведущими элементами. Ведомый вал снабжается гладкими шкивами.

5. Балочные решетки – это наборные конструкции для печей, состоящие из одной или нескольких перекладин. Более всего применимы в оборудовании с нестандартными размерами.

6. Колосники Крок производятся из жаропрочных чугунных труб методом цельной отливки. Это устройства со специальными отверстиями, через которые подается воздух, и осыпаются частицы золы. Конструкции служат для поддержания раскаленного до 1000°C твердого топлива, устанавливаются в камерах водогрейных печей, при этом носитель одновременно циркулирует внутри труб охлаждаемой решетки.

Советы по выбору

1

Для того, чтобы приобрести правильный печной колосник и способствовать его длительному сроку эксплуатации, важно учитывать используемый вид топлива. При закладке дров устанавливают оборудование с размерами 250,300,350х250 или 150,200х180. При растапливании углем потребуется решетка с параметрами 300,350х300

Это связано с большим количеством выделяемых вредных веществ при сгорании

При растапливании углем потребуется решетка с параметрами 300,350х300. Это связано с большим количеством выделяемых вредных веществ при сгорании.

2. От толщины прутьев зависит вес используемого топлива.

3

Независимо от того, какого типа колосник монтируется, важно, чтобы площадь просветов была в пределах 40 % от общего объема. При меньшей величине повысится процент образования газов и ухудшится качество отработки дров или угля. 4

Стальные колосники имеют низкую цену, но способны со временем деформироваться. Чугунный вид служит гораздо дольше, более устойчив к температурным колебаниям, постоянному режиму нагрева. Также он не подвергается коррозии

4. Стальные колосники имеют низкую цену, но способны со временем деформироваться. Чугунный вид служит гораздо дольше, более устойчив к температурным колебаниям, постоянному режиму нагрева. Также он не подвергается коррозии.

5. Балки колосников с ребристой поверхностью уменьшают соприкосновение горячих дров или угля с металлом, что оберегает их от преждевременного разрушения.

6. При установке изделия нужно оставлять деформационный шов в 5 мм, что обеспечит необходимый уровень теплового расширения во время накаливания.

Покупать колосники для каминов и печей нужно в специализированных магазинах. При выборе ориентируются на качество, вес и параметры изделий, учитывая, что продукция из чугуна имеет более высокую цену:

Установка колосниковой решетки

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи

При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.

Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.

Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.

Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.

Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.

В заключение необходимо кратко подвести итоги представленной выше информации:

Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун

Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше

Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.

Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.

Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.

Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:

Варианты колосниковых решеток и их стоимость

В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.

Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.

Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.

Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.

Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.

Условные обозначения – довольно понятны.

«РУ» – решётка колосниковая для угля,

«РД» — решетка колосниковая для дров.

Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.

Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.

Иллюстрация	Наименование изделия	Линейные размеры, мм	Масса, кг	Примерная стоимость, руб. (2018 г)
	Промышленная колосниковая решетка РУ-П-10	350×100	4.5	520
	Чугунная бытовая колосниковая решетка РУ-1.	250×250×20	4.05	520
	Бытовая колосниковая решетка РУ-2.	300×200	4.6	500
	Бытовая колосниковая решетка РД-8.	245×220	4.1	450
	Бытовая колосниковая решетка РД-4.	250×250×25	4.9	565
	Каминная колосниковая решетка РД-7.	290×135	1.66	290
	Бытовая колосниковая решетка РУ-5.	300×250	3.6	430
	Колосниковая решетка катализатор РД-9.	300×200	4.2	555
	Бытовая колосниковая решетка РД-6.	380×250	6.4	695
	Бытовая колосниковая решетка РД-5.	300×250	5.65	695
	Промышленная колосниковая решетка РУ-П-2.	520×200	14.1	1925
	Промышленная колосниковая решетка РУ-П-1.	410×200	9.96	1430
	Промышленная колосниковая решетка РУ-П-5.	910×250	33.3	3990
	Промышленная колосниковая решетка РУ-П-11.1	550×230	20.82	2395
	Промышленная колосниковая решетка РУ-П-11.3	800×230	30.55	3490
	Промышленная колосниковая решетка РУ-П-11	618×230	23.4	2685

Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.

Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой

Виды колосниковых устройств

Отделяющие камеру сгорания от зольника решётки классифицируются по следующим признакам:

• материалу изготовления;
• конструкции.

Материал изготовления. Эти перфорированные пластины изготавливаются из чугуна или стали, чугунные – промышленным литьём, стальные могут быть изготовлены и самостоятельно.

Для справки. Изделия из чугуна (марка СЧ-15 или СЧ-20) тяжелее, но чугунный колосник более жаростоек, устойчив к агрессивным продуктам сгорания и потому предпочтителен для печи.

*Конструкция. По степени статичности колосниковые решётки выпускаются подвижными и неподвижными.

Подвижные устройства состоят из нескольких решётчатых фрагментов и регулировочного штока, с помощью которого можно изменять угол расположения рёбер решётки относительно вертикали и тем самым регулировать величину её просветов. Модели таких узлов различаются величиной угла поворота регулировочного штока, но все они используются в отопительных агрегатах длительного горения (не всех модификаций) и сложны для изготовления в бытовых условиях.

Неподвижные колосниковые перегородки – это решётки различных габаритов и конфигураций, разборные или цельные, рассчитанные на определённую конструкцию отопителя. Они неподвижны после установки, и их параметры неизменны.

По профилю неподвижные колосники также подразделяются на группы:

• плитка – прямоугольная плоская решётка, с рёбрами жёсткости снизу или без них, используется для любых печей, каминов и котлов на твёрдом топливе;
• разборные балки – сборная конструкция из отдельных продольных чугунных реек, позволяющая собрать решётчатое устройство любого контура ;
• корзина – устаревшее устройство, использовавшееся в кухонных очагах открытого типа.

Виды колосниковых решёток: слева направо — плоская, балочная (сегментная), корзинная.

Существует ещё одна разновидность подвижных колосников – цепная, но её конструкция не обеспечивает полное сгорание твёрдого топлива и потому используется очень редко.

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

1. Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Критерии выбора колосниковых решеток для печи

Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:

• Тип отопительного прибора (сооружения).
• Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
• Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
• Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.

В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.

Варианты монолитной и сборной колосниковой решетки

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу.  Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

Цены на колосники для печи

колосники для печи Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

Корзинная колосниковая решетка «Riva Grate»

Колосниковая решётка  корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.

Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.

Один из вариантов конструкции подвижной колосниковой решетки

Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.

Схема колосниковой решетки типа КРОК

Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

Делаем выводы

Оптимальным выбором колосников для камина или буржуйки является чугун, так как он долговечный и имеет большой запас прочности. Так же к преимуществам можно отнести возможность монтажа в металлические и кирпичные печи. Основным критерием при выборе типа решетки можно назвать площадь зазоров и масса закладываемого топлива .

Установка монолитных моделей несколько проще, а наборные — оптимальный выбор для решеток, имеющих нестандартные размеры. При монтаже обязательно оставить зазоры на возможность расширения металла .

Клей для печей и каминов Дверцы для печей и каминов Применение жаростойкого клея для облицовки каминов и печей Чугунные варочные плиты для печи

Толкование вашего письма вызвало у наших экспертов некоторые затруднения, поскольку оно допускает дуализм восприятия, наличие которого не дает возможности корректного ответа. После долгих споров, мы решили, что наиболее точным можно считать следующее прочтение:

Исходя из этого и постараемся наиболее точно и четко ответить. Затронув, впрочем, аспект заделки трещин — это наиболее часто встречающаяся неисправность после землетрясений и вообще линейных смещений фундамента и кладки любой этиологии — от усадки до тепловых расширений.

Прежде всего, давайте уясним, для чего в печи нужен колосник — довольно, кстати, позднее изобретение.
