Какие кронштейны для радиаторов отопления лучше использовать

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
3. Нижние держатели устанавливаются по такой же технологии.
4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
3. Выполняется навешивание радиатора на настенные крепежи.
4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции

Здесь важно руководствоваться следующими правилами

1. Расстояние от радиатора до стены должно быть не менее 50 мм.
2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Виды кронштейнов

В зависимости от типа конструкции используются штыревые или анкерные кронштейны. Первые считаются стандартными, используются для крепления небольших отопительных секций. Стандартная процедура монтажа: стена просверливается до 12 см в глубину, в отверстие вбивается дюбель, а в него вкручивается сам держатель для батареи. Анкерные держатели используются для более массивных конструкций.

Исходя из вида батареи, различают следующие виды кронштейнов:

• держатели для чугунных батарей;
• для стальных отопительных камер;
• для биметаллических и алюминиевых батарей.

Крепеж чугунных батарей

Держатели для тяжелых чугунных батарей также называют усиленными, т.к. они должны справляться с нагрузкой долгое время.  Перед покупкой стоит рассчитать размеры, исходя из параметров отопительных секций, а также учесть, что задняя стенка прибора должна находиться на расстоянии от 30 до 50 мм от стены. Также держатели рассчитаны на стандартные теплообменники в 6 -7 секций.

Чугунный радиатор отопления без крепления кронштейном

Напольные кронштейны для чугунных отопительных секций могут регулироваться по высоте. Такой вид держателя применяется, если в комнате тонкие, слабые стены. Стандартным форматом держателя для средней чугунной батареи является напольный  кронштейн размером 500х140. Стоит отметить, что при установке чугунных отопительных секций используются и специальные монтажные планки для вывешивания радиаторов из чугуна, которые имеют вид вертикальной пластины с двумя штырями, которые обеспечивают крепление верхней и нижней секции.

Кронштейны для стального радиатора

Среди стальных отопительных элементов различают трубчатые и панельные. Задняя стенка панельных секций оснащена специальными скобами, для удачного навешивания крюков на скобы необходима предельно точная разметка. Зачастую используется более простой способ: батарея монтируется на верхний кронштейн и нижний упор. Нижняя часть фиксируется на скобе, но не закрепляется на стене, с её помощью регулируется точное положение теплообменника. Трубы дополнительно закрепляются при помощи специальных хомутов.

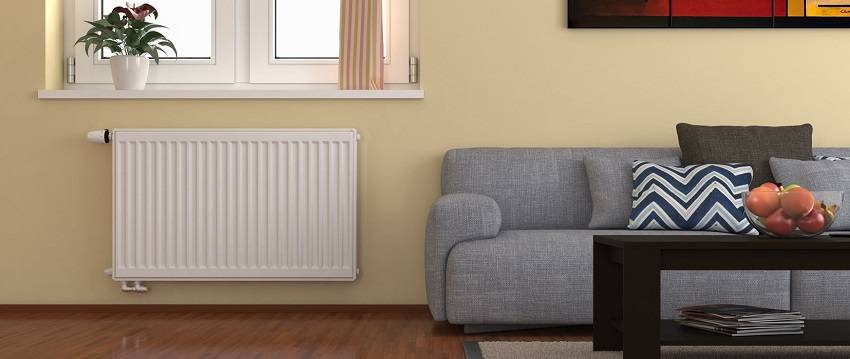

Стальной радиатор с настенным креплением

Монтаж трубчатых радиаторов схож с креплением панельных установок, только верхний крюк сконструирован так, чтобы верхнюю трубу коллектора было удобно подвешивать. Для легких трубчатых теплообменников (вес которых не превышает 100 кг) используются планки, монтируемые в стену, радиатор дополнительно закрепляется пластиковыми захватами. Такой кронштейн известен как держатель SMB. Стальные теплообменники размером до 10 секций могут монтироваться только при помощи кронштейнов. Если батарея весит слишком много, то, чтобы  предотвратить разрывы в нижней части отопительной конструкции, нужно расположить держатели в два ряда.

Кронштейны для алюминиевых и биметаллических отопительных секций

Держатели для биметаллических и алюминиевых батарей схожи с крепежами для чугунных секций, только они, обычно, тоньше. Они монтируются без дополнительных подпорок. Для таких радиаторов используются только навесные конструкции, но в комнате со стеклянными сценами, где настенная установка невозможна, применяются специальные напольные стойки.

Особенно эффективными считаются угловые стальные крепления. Если батарея состоит из 2-12 секций, то для крепления такого радиатора понадобится 3 держателя, дополнительные кронштейны добавляются по одному на каждые 4-5 секции. Для легких радиаторов удобно использовать угловые кронштейны. Такие держатели оснащены двусторонними выемками и могут закрепляться с левой или с правой стороны теплообменника.

Напольный кронштейн — опора

Дополнительная информация относительно выбора кронштейна

Средняя стоимость деталей зависит от сплава и количества комплектующих:

• для панельных радиаторов порядка 200 рублей;
• для напольного крепления около 500 рублей;
• анкерный держатель (1 шт.) в районе 60 рублей;
• кронштейн для крепления чугунных радиаторов (1 шт.) около 30 рублей.

Стоит аккуратно подходить к процессу самостоятельной установки радиаторов отопления, выверяя положение держателей относительно отопительной секции, учитывая особенности планировки помещения, сплава крепежа и обогревателя. Тем не менее, неправильная установка оборудования может повлечь серьезные проблемы с эксплуатацией радиатора, к тому же такая конструкция будет небезопасной. Поэтому по возможности стоит доверить монтаж профессионалам. По окончании навешивания не забудьте оценить прочность крепления и проверить конструкцию на отсутствие люфтов.

Разновидности держателей

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото — стальной штыревой держатель.

1. Штыревые держатели из литого чугуна.
2. Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
3. Штыревые кронштейны из стали.
4. Держатели, сгруппированные на металлической полосе.

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

1. Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

1. Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

1. К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.

1. Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
2. Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

В нижней таблице приведены размеры описанных креплений.

Существуют и особые планки для упрощенного монтажа. Это металлические полосы, имеющие снизу и сверху пластиковые фиксаторы. При таком способе фиксации скобы на радиаторе не нужны. Полосы прикручиваются к стенке, в них вставляется батарея, удерживаемая крюками из пластика.

Кронштейн крепления радиатора отопления трубчатого походит на изделие для секционного аналога.

Он также состоит из крюков, только иного размера, которые оснащены накладками из пластика.

1. Производители выпускают и особый держатель SMB, имеющий захваты для трубок.
2. Это стальная планка с фиксаторами из пластика и опорой-полочкой для батареи внизу.
3. Такой крепеж можно применять, когда вес наполненного теплоносителем радиатора составляет не более 100 кг.
4. Монтаж батареи тут предельно прост. Устанавливаете прибор на опору, подводите его верх к фиксаторам. Те, обхватывая ближнюю трубку, защелкиваются.

Существует и вторая модель для упрощенной установки — держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Напольная фиксация таких батарей может происходить при помощи трубчатых упоров, привариваемых уже на заводе либо стоек с крюками. На них прибор навешивается, сама стойка для крепления радиатора фиксируется к полу.

Факторы, влияющие на выбор кронштейна

Эффективнее всего монтировать батареи возле дверей, окон, т.к. исходящее от них тепло препятствует проникновению холодного воздуха извне

Выбирая держатель, обратите внимание на сплав, из которого состоит кронштейн: он должен быть нетоксичным и прочным. Для того чтобы крепеж не ржавел, он должен быть оцинкованным

Дополнительно держатель может покрываться специальным покрытием, смягчающим шум вследствие теплового расширения. Некоторые кронштейны также регулируются по высоте. Выбор подходящего элемента зависит от множества факторов.

В зависимости от типа скоб крепежный элемент может иметь разную форму. Различают два базовых вида кронштейна исходя из плоскости установки: настенный и напольный. Зачастую оба этих вида продаются в комплекте с радиатором. На выбор крепежного элемента влияют:

• материал стены, на которую будет крепиться радиатор;
• размер отопительного элемента и труб;
• материал, из которого изготовлен радиатор;
• размеры окон, их количество и расположение;
• особенности дизайна комнаты.

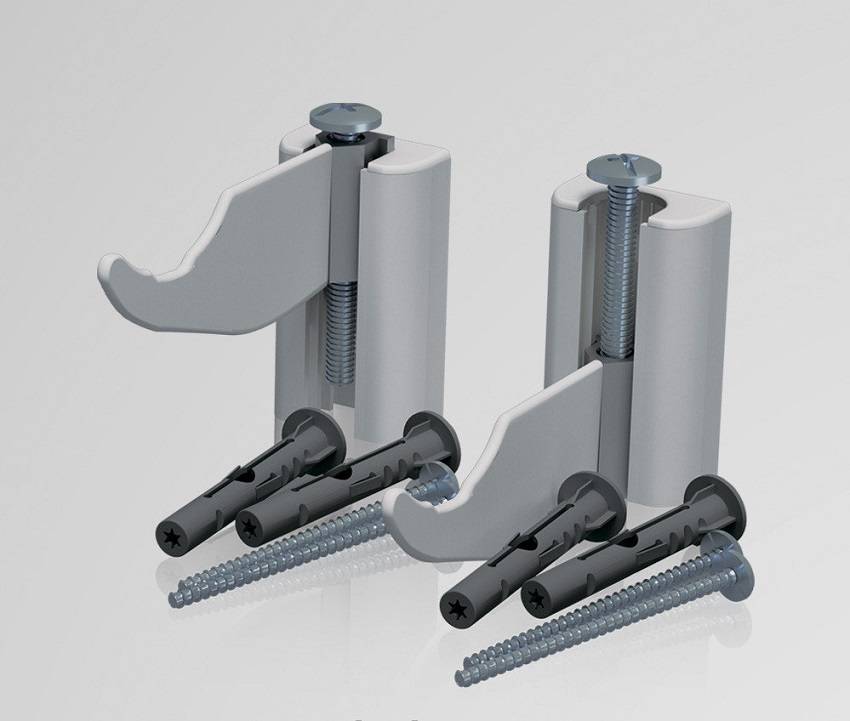

Комплект настенных регулируемых кронштейнов

Для крепления батарей из используются:

• литые чугунные кронштейны;
• стальные штыревые;
• стальные, регулируемые по горизонтали и расстоянию от стены;
• пластинчатого типа из стали;
• угловые, в том числе усиленной конструкции.

Для выбора крепежа имеет огромное значение материал поверхности, на которую будет  навешиваться батарея. Для кирпичной или бетонной стенки годится штыревой кронштейн. Для отопительного прибора из 10 секций достаточно двух таких элементов. Если секций больше – нужно дополнительно приобрести напольную подставку.

Для гипсокартонных и деревянных стен и перегородок применяют только напольный тип крепления. Такие фиксаторы имеют регулировку по высоте либо выпускаются без такового.

Для тяжелых батарей используются напольные держатели

Монтировать такие радиаторы на кирпичную или бетонную стену можно при помощи штырей на дюбелях. Биметалл весит немного, поэтому такого варианта достаточно. Если стена из мягкого материала (гипсокартона, например), то радиатор фиксируется креплениями в пол.

Напольные крепления используются для:

• тяжелых отопительных конструкций в качестве вспомогательного элемента;
• при наличии стен из мягкого материала;
• там, где нет возможности крепить радиаторы к стене. Например, при наличии панорамного окна.

Крепление в пол бывает неподвижным или регулируемым. Также на рынке есть специальные, нестандартные модели шириной 80-100 мм, с пластиковыми накладками или без.

Стальные радиаторы панельного типа крепятся специальными крепежами в виде крюков. Они «держат» батарею за скобы, расположенные на тыльной стороне. Этот вид крепления считается идеальным, так как крепежных элементов не видно.

Крепления панельного радиатора расположены сзади конструкции и их не видно

Трубчатые модели подвешиваются на два крепления в верхних углах и фиксируются пластиковыми клипсами в нижних.

Стоит учесть, что для надежного крепления настенного радиатора стену необходимо предварительно хорошо выровнять. Материал, из которого сделан крепеж, должен соответствовать сплаву отопительного элемента. Среднее количество держателей на один стандартный радиатор – три кронштейна: два верхних и один опорный нижний.  Увеличение чугунной батареи на 5-7 секций и алюминиевой на  7-10 требует увеличение количества кронштейнов на один верхний и один нижний соответственно.

Типы кронштейнов

По месту крепления существует 2 типа кронштейнов: настенные и напольные. Чаще всего они продаются в комплекте.

Если батарея монтируется возле газобетонных, гипсокартонных перегородок или у окна высотой до пола (стена не позволяет устанавливать кронштейны) — используются только напольные подставки.

В зависимости от типа батареи крепеж так же делится на держатели:

• для чугунных;
• стальных;
• алюминиевых или биметаллических батарей.

Кронштейны для чугунных радиаторов отопления

Кронштейны для тяжёлых чугунных батарей часто обозначаются маркером «усиленные», для их изготовления используются особо прочный материал, а сами крепления отличаются массивностью.

Штыревые. Стандартные, применяются для небольших конструкций.

Внешний вид – отдельные или установленные на одной планке штыри, крюки. Отличаются простотой монтажа. Для этого в стене высверливается углубление (более 12 см в глубину). Вбивается дюбель, в который вкручивается крепеж для батареи. Само углубление цементируется.

Кронштейны анкерные.

Крепления под «саморезы». Используется на больших конструкциях, там, где обычное крепление на штыревые держатели радиатора невозможно.

Напольные. Производятся двух видов: с регулированием высоты и нерегулируемые.

Дуги, которые закрепляют батарею, могут изготавливаться из цельной стальной проволоки или из динамичных скрепленных между собой звеньев.

Поставка с цепью-дугой.

Данный вид крепежа используется, как в комбинации с настенными кронштейнами, так и в виде самостоятельных конструкций, которые устанавливаются в местах, где крепление к стене невозможно.

Кронштейны для стальных радиаторов отопления

Стальные радиаторы отличаются по форме (трубчатые и панельные). Крепеж для этих типов радиаторов соответственно имеет свои особенности.

На панельных батареях с тыльной стороны имеются скобы:

Стальной панельный радиатор, вид сзади, скобы.

При установке стандартного кронштейна требуется точная разметка, скобы необходимо точно одеть на крюки:

Монтаж панельной батареи на угловой держатель.

Стандартный комплект кронштейнов для стальных панельных радиаторов.

Поэтому чаще применяется другой набор крепежа, включающий в себя верхний крюк и нижний упор. Нижний упор крючком фиксируется на скобе батареи, но не крепится на стене, а только упирается, что позволяет точно установить вертикальное положение радиатора.

Крепление трубчатых радиаторов

Для трубчатых теплообменников используется подобный комплект, только форма верхнего крючка приспособлена для подвешивания верхней трубы коллектора.

Кронштейн-подставка для трубчатого радиатора KZTO РС2.

Так же популярным креплением для легких трубчатых радиаторов (вес которых вместе с теплоносителем не более 100 кг) являются планки, которые фиксируются на стене, а батарея устанавливается на нижнюю полочку и фиксируется пластиковыми захватами. Данный крепеж обозначается как держатель SMB.

Держатель для радиатора в Leroy Merlin.

Еще один способ установки стальных батарей – крепеж SVD. Держатель состоит из двух частей. Одна фиксируется на стене, вторая на радиаторе. Во время монтажа они сцепляются друг с другом петлей:

Крепеж SVD.

Кронштейны для алюминиевых и биметаллических батарей

Если подбирается крепеж для секционных батарей отопления – его устройство не сильно отличается от крепежа для чугунных радиаторов. Только толщина металла может быть меньше.

Алюминиевые и биметаллические радиаторы не выпускаются в напольном варианте, но при необходимости обычная конструкция может крепиться на стойках (это часто используется в зданиях со стеклянными стенами):

Установленный на напольные кронштейны радиатор.

Так же для легких конструкций используются угловые держатели. Угловой кронштейн благодаря выемкам с двух сторон может крепиться слева или справа.

Кронштейн 3.2 усиленный универсальный (100 мм).

Как показывает наш краткий обзор – существует большое разнообразие крепежного материала для радиаторов. При этом многие производители выпускают батареи, к которым прилагается комплект кронштейнов. Это с одной стороны облегчает монтаж, но в ситуациях с нестандартными стенами пользователю приходится самостоятельно подбирать нужный вариант крепления для батарей.

Общие сведения

Конструктивно напольные радиаторы ничем не отличаются от своих собратьев – настенных приборов. Отличие заключается лишь в способе их установки, а также в дизайнерском исполнении, включающем в себя некие новшества.

Однако необходимость в изменении способа установки и крепления радиаторов возникла не только из-за желания производителей создать нечто новое. Как известно, нет ничего более вечного, чем чугун, и это утверждение до сих пор актуально. Представьте только, сколько будет весить из него батарея, тем более работающая?

На фото – скрытые напольные радиаторы обогрева

Стена, на которой будет крепиться такой груз, должна быть обязательно бетонной. В тоже время сейчас люди все чаще переезжают за город в частные дома, где перегородки нередко сделаны из гипсокартона.

Учитывая высоту и вес лишь одной секции чугунного радиатора, который составляет не меньше 20 кг, его рекомендуется устанавливать только на пол, поскольку стены такой нагрузки могут не выдержать.

Напольное крепление для алюминиевых радиаторов с цепью

Модельный ряд

При изготовлении радиаторов, как настенных, так и напольных, применяются одни и те же материалы:

При производстве таких батарей применяются два материала – алюминий и сталь. При этом последний используется при изготовлении труб, по которым проходит теплоноситель, а корпус изготавливается из того же алюминия.

Благодаря внутреннему устройству такого радиатора, он способен выдерживать очень сильное давление в системе.

Также эти батареи отличаются повышенным сроком эксплуатации.

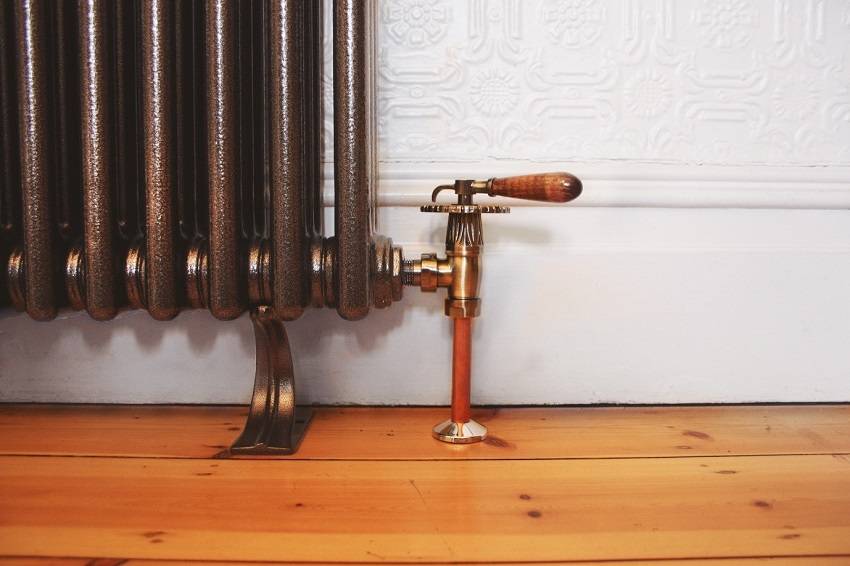

Вариант установки напольного чугунного радиатора

Положительные и отрицательные качества

Основным преимуществом напольного радиатора является простейший процесс установки, не требующий сверления стены. Кроме этого на пол можно установить надежный отопительный прибор достаточно большого веса.

На стену не будет оказываться нагрузка, что обеспечит ей длительный срок службы. Ножки, предназначенные для установки таких батарей, также очень надежны, и способны без проблем выдерживать массу устройства на протяжении всего его срока службы.

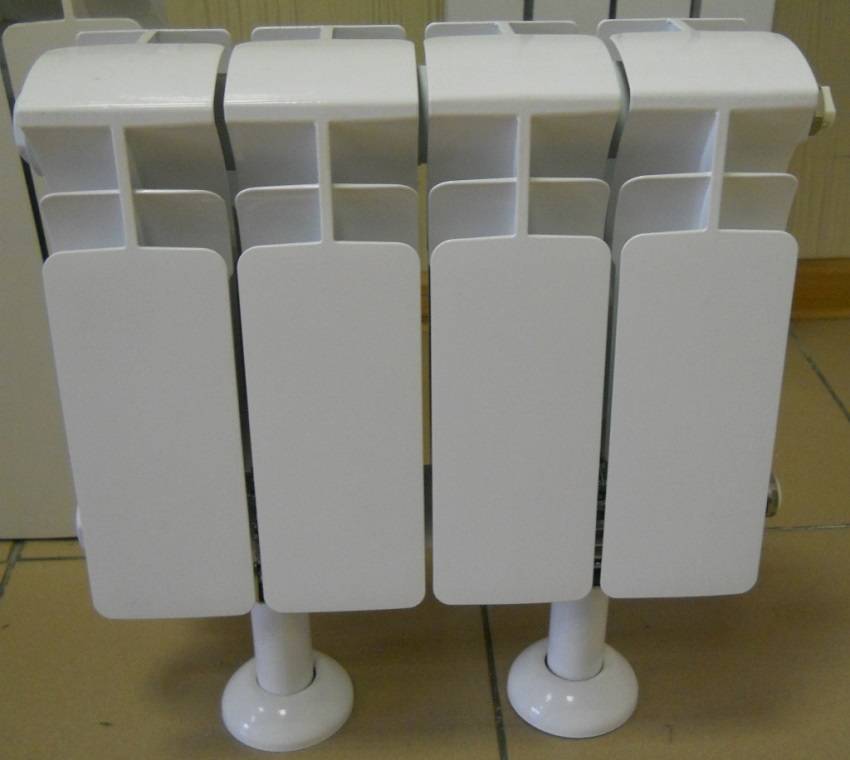

Надежная напольная подставка для биметаллических и алюминиевых батарей

Для обеспечения большей надежности, напольный радиатор можно закрепить на полу, для чего приобретаются специальные кронштейны, инструкция по установке обычно прилагается. Разводка для таких устройств делается скрытой и прокладывается под полом, что значительно улучшает внешний облик жилых помещений.

Стальное регулируемое напольное крепление для чугунных радиаторов отопления

Что может стать альтернативой

Хотя исполнение современных напольных радиаторов позволяет им становиться украшением интерьера, их установка своими руками требует наличия свободного пространства.

Если таковое отсутствует, а портить стену не хочется, следует обратить внимание на другие разновидности отопительных приборов

1. Плинтусные конвекторы, установка которых производится в нишу, расположенную в полу. Такой прибор считается наиболее эффективным, так как тепло от него поступает снизу, куда и опускается холодный воздух. Прикрыть нишу можно с помощью специальной декоративной решетки.

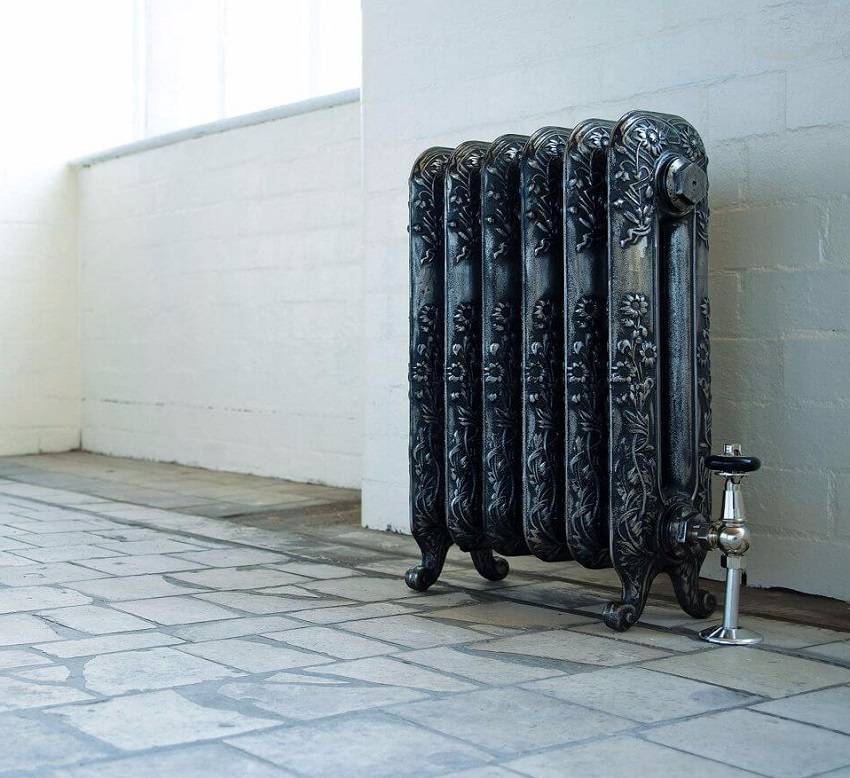

Ножки для установки чугунных радиаторов на пол

1. Воздушно-водяные отопительные приборы, в комплекте с которыми поставляется вентилятор. Они могут подвешиваться под потолок, направляя потоки горячего воздуха вниз.
2. Эффективно отдают тепло и масляные обогреватели, которые также размещаются на полу. В случае необходимости, такой обогреватель можно переносить в то помещение, где наиболее холодно.
