Последовательность подключения
При выборе способа подключения учитывается тип прибора, а также обвязка радиатора отопления. Поскольку существует множество вариантов установки, описать их все в одной статье не получится. Именно поэтому мы опишем, как правильно установить секционный алюминиевый радиатор отопления.
Необходимые комплектующие
Для работы подготовьте различные комплектующие детали:
- В заводских условиях на коллекторах выполнена левая или правая резьба с каждой стороны. Если нужно добавить секции, то понадобятся переходники для перехода на правостороннюю резьбу.
- Заглушки с внешней резьбовой нарезкой нужны для закрывания двух неиспользованных при подключении входов. Резьба заглушки должна соответствовать переходнику.
- Для спуска воздуха из радиатора на верхнем коллекторе вместо заглушки устанавливают кран Маевского.
Все комплектующие продаются как по отдельности, так и в комплекте. Чтобы в будущем было проще заменять и ремонтировать радиатор, при его подключении устанавливают шаровые краны, но намного выгоднее использовать американку, которая имеет накидную гайку. В некоторых случаях вместо шаровых кранов монтируют терморегулятор прямого или углового типа.
В процессе работы вам понадобится уплотнительная паста, разводной ключ, пакля, рожковый ключ, перфоратор, а также строительный уровень. Кроме этого, подготовьте карандаш, рулетку и угольник.
Процесс монтажа
Отопительный прибор устанавливают в следующем порядке:
- Разметьте стену в месте установки агрегата. Высверлите в стене отверстия и зафиксируйте на ней кронштейны. Все крепежные конструкции устанавливаются с использованием уровня.
- Теперь начинают собирать батарею. Для этого ее укладывают на верстак. К агрегату крепят купленные ранее комплектующие детали.
- Отопительный прибор навешивается на кронштейны в стене. После этого проверяют правильность установки прибора в вертикальной и горизонтальной плоскости, а также расположение элементов обвязки.
- На резьбу крана с противоположной стороны от накидной гайки фиксируем детали для соединения агрегата с отопительным контуром дома. Если используются полипропиленовые трубы, то для этого понадобятся фитинги. При фиксации к стальному трубопроводу используют резьбовой сгон.
- Отопительный прибор стыкую с магистралью.
- После выполнения врезки укладывают герметизирующие прокладки в накидные гайки на кранах-американках. Прибор подключают к подающему и обратному трубопроводу.
- На завершающем этапе система опрессовывается для проверки герметичности.
Возможности установки радиаторов отопления из алюминия
Особенности таких источников обогрева помещения — малое ограниченное давление циркулирующей в них жидкости и высокий показатель отдачи тепла.
Таким образом, установку алюминиевых приборов отопления зачастую проводят в частных домах с небольшой этажностью либо при формировании автономной системы.
Делается это для предотвращения возникновения гидроударов и получения качественного обогрева комнат.
Алюминиевые радиаторы в основном монтируются под подоконниками или в любой свободной зоне помещения, в том числе на стойках возле стены. Последний вариант предусматривает подвод трубопроводов с обеих сторон.
Важно! при выборе локации для установки алюминиевых батарей обязательно должен учитываться показатель тепловых потерь на расположенные вблизи от него предметы
Как организовать подключение?
Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:
- Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
- Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
- Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.
Подсоединение радиатора к полипропиленовым трубам
Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:
- В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
- Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.
Подсоединение батареи к металлической подводке
Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:
- Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
- Очистить конец трубы от коррозии или краски и сделать фаску напильником.
- На резцы клуппа и участок трубы нанести смазку.
- Поставить головку на фаску и отцентрировать ее.
- Используя газовый ключ, проворачивать головку по часовой стрелке.
- Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.
В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».
Устройство отопительной системы
Система, состоящая из двух труб, гораздо эффективнее, чем однотрубная. При этом она значительно дороже и сложнее в монтаже. Ее необходимо применять, если в доме имеется большое количество комнат.
Для централизованных систем отопления целесообразнее выбрать второй вариант – однотрубную схему.

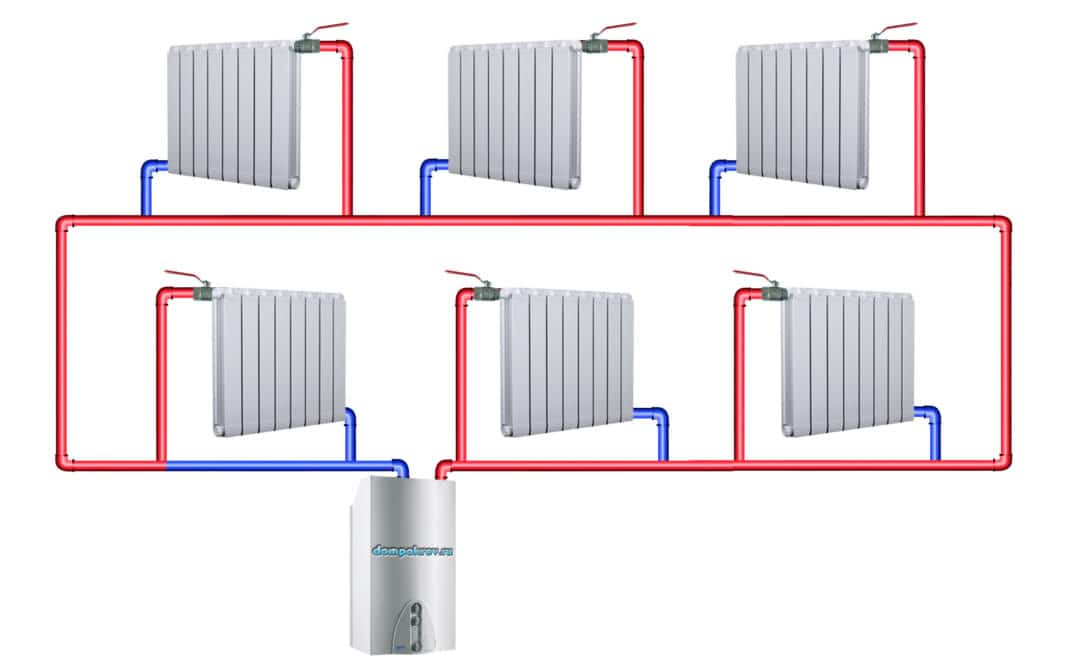

Как выглядят обе схемы, можно посмотреть на этом изображении:
Способы разводки радиаторов:
- Одностороннее боковое подключение. Пользуется популярностью у специалистов. Заключается в следующем: подводящая труба подсоединяется к верхнему патрубку, а отводящая – к нижней части трубы. При таком способе обеспечивается хорошая теплоотдача. Если теплоноситель (горячая вода) подается снизу, то подводящую трубу присоединяют внизу, тогда мощность радиатора будет снижена на пять-семь процентов. Когда применяется боковое одностороннее подключение многосекционных радиаторов, то последние секции могут прогреваться недостаточно хорошо. Тогда возникает необходимость в монтаже дополнительного протока воды.
- Подключение снизу. Эффективно, когда отопительные трубы проходят под полом или спрятаны под плинтус. Трубы поступления и возврата воды располагаются внизу в вертикальном положении и направляются в пол.
- При диагональном подключении целесообразнее устанавливать многосекционные радиаторы (более чем на двенадцать секций). Радиатор подключается к верхней трубе с каждой стороны батареи, а труба обратной подачи теплоносителя выводится снизу с другой стороны.
- Последовательное подключение предполагает движение горячей воды под давлением системы отопления. Чтобы убрать лишний воздух, устанавливают кран «Маевского». Среди недостатков подключения отмечены: при необходимости замены радиатора или его ремонта необходимо полностью отключить систему отопления, а в зимний период это неудобно.
- При параллельном монтаже радиаторов вода должна поступать через теплопровод, встроенный в отопительную систему. Краны нужно установить так, чтобы можно было выполнить замену радиатора, без отключения общей системы отопления. Из минусов отмечен недостаточный прогрев радиатора, когда в системе отопления присутствует низкое давление.
Наглядно способы подключения алюминиевых радиаторов можно посмотреть на этой схеме:
Как нарастить секции?
Он проходит в несколько этапов.
Демонтаж
Последовательность действий, чтобы правильно нарастить радиатор, такова:
- сброс давления в системе и прекращение движения жидкости;
- контроль остывания устройства;
- с помощью гаечного ключа требуемого размера отсоединяем шланг от трубы радиатора;
- снятие через трубопровод крепление в виде муфты и размещение его на плёнке из полиэтилена, расположенной на полу;
- изъятие фильтра и его быстрая промывка. Замедление может привести к невозможному повторному использованию фильтра.
Снятие прокладки
Производится путём срезания тонким ножом с последовательной зачисткой поверхности. Прокладки помещаются в мыльный раствор для промывания. Обезжиривать их необходимо в том случае, если в качестве теплоносителя используется не вода, а антифриз.
Вставка и вкручивание ниппеля
Особенности строения ниппеля таковы, что по обеим сторонам он имеет резьбу, нарезанную в противоположных направлениях.
Если требуется добавить секции слева, то вставка ниппеля производится его правой стороной.
Левая будет входить в отверстие уже существующего радиатора.
Затяжка ниппеля
После наложения прокладок необходимо максимально осторожно затянуть резьбу ниппеля, чтобы не допустить порчу резьбы. На участке соединения батареи и отопительной системы требуется применять каболку или другие варианты для улучшения гидроизоляции
Как настроить?
Высокая теплоотдача батарей может спровоцировать перегрев помещения.
Настроить радиатор своими руками несложно при соблюдении правил. Регулирование температуры допускается проводить самостоятельно путём использования кранов для открытия и закрытия радиатора
Важно, что они не должны быть шаровыми!
Для контроля температурного режима в комнате подходят вентильные краны.
При этом прикрывается подача теплоносителя, а обратка остаётся открытой.
Справка! При перекрывании батареи кранами при подключении требуется сначала открыть обратку, и только потом — подачу.
Окраска батареи и установка кранов
Теперь вы знаете, как можно самостоятельно добавить секции чугунного радиатора отопления. При желании можно дополнительно установить на батареи краны. Но есть и другие причины холода в помещение. Не всегда причиной является большая нагрузка, с которой радиаторы отопления не справляются. Ошибкой многих является неправильная окраска батарей отопления. Каждый год, окрашивая радиаторы, мы не задумываемся о том, что нужно предварительно снять старый слой краски, а затем наносить новый. Несколько слоев краски плохо влияют на отопление помещения. Коэффициент полезного действия радиаторов значительно снижается.
Для того чтобы КПД радиаторов отопления не снизилось, а также не ухудшились характеристики прибора необходимо снимать старый слой краски.
Для окраски радиаторов отопления необходимо выбирать специальную краску, которая противостоит воздействиям высоких температур. Обычная эмаль не подойдет для окраски батарей. Так как при высоких температурах она будет нагреваться и со временем пожелтеет.
Если все же проблема некачественного отопления заключается в большой нагрузке, то мы уже рассмотрели способы по повышению коэффициента полезного действия радиаторов отопления. Но для того чтобы не проводить такие сложные работы лучше предварительно при замене старой отопительной системы на новую правильно рассчитать необходимое количество секций радиатора отопления.
Чтобы улучшить теплоотдачу батарей отопления желательно выбирать качественные материалы. Ведь большой процент теплоотдачи зависит от характеристик материала. А, следовательно, и эффективность отопления значительно увеличиться при использовании качественных материалов.
Изучив нашу статью, вы сможете с легкостью нарастить секции радиатора отопления. Главное использовать качественные материалы и быть аккуратным при проведении работ. Соблюдая простые правила, вы сможете наладить отопительную систему и сделать комфортную атмосферу в своем доме.
Нормы установки алюминиевых радиаторов отопления
Монтаж радиаторов отопления лучше всего доверить профессионалам. Так можно будет избежать негативных последствий самостоятельного монтажа и поломки системы.
При установке следует руководствоваться действующими СНИПами:
- расстояние от радиаторов до стены 2 -5 см;
- расстояние от пола до радиатора 10 -12 см.;
- расстояние до подоконника 10 см.
Крепятся алюминиевые радиаторы на стену при помощи кронштейнов, входящих в комплект.
Предварительно в местах предполагаемой установки пробуривают перфоратором отверстия и забиваются распорные дюбеля. Прибор следует крепить надежно, исключив возможность его провисания и наклонения.
Трубы в отоплении являются своеобразными кровеносными сосудами всей системы. Поэтому к их выбору следует подходить ответственно и исходя из условий их последующей эксплуатации. Их можно разделить на:
- стальные;
- трубы из полипропилена;
- трубы из металлопласта;
- медные трубы.
Основными достоинствами стальных труб являются долговечность, устойчивость к гидроударам, скачкам давления. Однако стальные трубы сложно монтировать, они быстро засоряются и подвержены коррозии.
Трубы из полипропилена заняли хорошую позицию в применении. Они не подвержены коррозии, не засоряются, их химический состав не меняется со временем, их срок службы достигает 50 лет.
В отоплении применяют армированные полипропиленовые трубы. Для их сварки используют специальный сварочный аппарат, поэтому прокладку всей системы можно завершить достаточно быстро. С экономической точки зрения это самый выгодный вариант.
Металлопластиковые трубы также широко используются. Они отличаются большим сроком службы, пластичны и легко гнутся при монтаже.
Медные трубы являются превосходным материалом для отопления. У них самый высокий срок эксплуатации. Они не подвержены ни коррозии, ни засорениям и прекрасно проводят тепло. Однако стоимость медных труб очень высока, поэтому они используются не столь часто и к их выбору подходят взвесив все за и против.
В последнее время производители современных радиаторов из алюминия при их покупке стали прикладывать готовые наборы для подключения размером 1/2 и 3/4 дюйма. В них входят: переходники с правой и левой резьбой по 2 штуки, спускник воздуха, пробка, а также кронштейны и дюбеля для крепления радиатора. Все пробки и переходники имеют шестигранные стороны для возможности их удержания гаечным ключом.
Бывает, что подключив систему отопления, мы не получаем желаемого тепла. Рассмотрим, что может стать преградой в отоплении помещений:
расположение радиаторов – при установке важно руководствоваться СНИПами;
трубы в системе отопления – важно использовать трубы, рассчитанные на соответствующее давление и предназначенные для отопления.
Внимание! Нельзя использовать водопроводные трубы для отопления.
- фурнитура для радиаторов – необходимо установить терморегуляторы на каждый радиатор, так можно управлять температурой в доме;
- плотные шторы, закрывающие радиатор.

Наши услуги
- Мы ремонтируем алюминиевые радиаторы грузовых автомобилей, подвергающиеся большой нагрузке. Применение метода сварки аргоном позволяет заделывать трещины и пробои максимально тщательно.
- Сварочная технология используется в нашей автомастерской и для ремонта автобусных радиаторов из алюминия. Этот метод уже доказал свою высокую эффективность. Место повреждения надежно заделывается, течь — устраняется.
- Замена алюминиевых автомобильных радиаторов – еще одна из предоставляемых нами услуг. Мы обязательно найдем нужную Вам модель устройства и проведем все работы по ее установке.
- Помимо системы охлаждения двигателя, в нашем автосервисе можно починить радиатор кондиционера. Мы готовы устранить любую поломку, используя современные методы и оборудование.
Звоните – и мы ответим на все Ваши вопросы.
Двухтрубная система, боковой способ
Однотрубная система, боковой способ.
- На подающую магистраль устанавливаются два тройника. Противоположные выводы ориентируют по трубе, а боковые в сторону батареи. Места их расположения подбираются таким образом, чтобы они соответствовали подводящему и обратному отводам.
- На тройниках монтируются описанные выше краны типа «американка».
- Отвод от запорного устройства, расположенного со стороны притока теплоносителя соединяют со входом батареи.
- От выхода прокладывается труба к оставшемуся крану.
- На центральной коммуникации подачи монтируются два тройника с кранами. Ориентировка осуществляется по предыдущей методике.
- Верхний, ближний к трубе, канал радиатора соединяют с краном со стороны подачи.
- Дальний нижний выход батареи подключается ко второму вентилю.
- На стояке, как можно ближе к полу последовательно монтируются два тройника, на оба устанавливаются запорные приспособления.
- От крана подающей стороны трубы по полу или нижней части стены прокладывается отвод до ближнего нижнего входа отопителя.
- Как можно ближе к отводу подачи проводится соединение дальнего нижнего отверстия секций с вентилем обратного течения.
Три предыдущие методы приемлемы только при условии небольшой удаленности от подающего трубопровода. По этой причине профессионалы используют их для решения вопроса как подключить радиатор отопления в квартире, где стояки проходят по каждой комнате.
- На подающей трубе выбирают удобное место, желательно как можно ближе к радиатору, с его внешней стороны (левее или правее) для установки тройника. При определении положения тройника следует учесть необходимость повернуть отвод по направлению входа в батарею с помощью уголка.
- На тройнике монтируется вентиль, как в варианте однотрубной системы.
- От этого крана проводится соединение с верхним входным каналом радиатора.
- Нижнее отверстие на стороне подключения секций, которое в данном случае будет служить выходом, соединяется с трубопроводом возвратного потока по тому же принципу. Для эстетической составляющей конструкции желательно соблюдать аналогию зеркального отражения подающей части схемы.
- Подключение подачи теплоносителя осуществляется по технологии предыдущего метода.
- Отвод жидкости устраивается через нижний выход, расположенный на противоположной стороне от входа в радиатор. Сохраняется симметричность подключению батареи.
- Подающий и возвращающий трубопроводы прокладываются над плинтусом, по полу или под ним.
- Отвод, по которому поступает теплоноситель подключается к любому из нижних отверстий комплекта секций. Порядок выполнения работы такой же, как в двух предшествующих вариантах.
- На нижний противоположный канал монтируется обратный ток жидкости. Соблюдается принцип зеркальности относительно входящих труб.
Установка батарей отопления: что, как и зачем
Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.
В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.
Что необходимо для производства работ
Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:
- Собрать набор инструментов;
- Сделать замеры и расчеты;
- Изучить возможности и правила подключения;
- Иметь желание и время.
Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.
Варианты разводки отопительных приборов
Схема установки батарей отопления может быть следующей:
- Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
- Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;
Правильное подключение
Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.
Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:
- Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
- Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
- Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.
Подсчет секций радиатора
Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.
Устройство алюминиевого радиатора
Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.
Инструмент для работы
Установка батареи отопления своими руками возможна при наличии необходимого инструмента.
Набор инструментов состоит из:
Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию
Установка батареи
Установить батарею отопления можно придерживаясь следующих шагов:
- Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
- Выполняется разметка под крепления новых радиаторов;
- Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
- Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.
Заключение
Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.
Подготовка к разборке
На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:
- радиаторный (ниппельный) ключ;
- разводной ключ или набор гаечных ключей с разными размерами головок;
- автоген или болгарка;
- строительный фен;
- молоток, кувалда;
- зубило.
Инструменты для разборки батарей отопления Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.
Ниппельный ключ
После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.
Монтаж радиаторов отопления
Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.
Выбор трубы для монтажа радиаторов
Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.
Определяем место магистралей
Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.
Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.
Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем радиаторы.
С чего начинать установку радиаторов?
Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.
Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Соединение секций
Предварительно нужно определить количество секций. Общепринятое правило: одна секция обогревает 2 кв. м. пола при высоте стены 2,7 м. Аналогично можно подсчитать при другой высоте помещения. Кроме того, свойства радиатора можно уточнить у продавца. Округления при расчете производятся в большую сторону. Стоит учитывать утепленность помещения.
Соединяются секции ниппелями в верхней и нижней части с помощью специальных ниппельных ключей. Эти инструменты имеют плоский конец с одной стороны, а с другой – отверстие, в которое можно вставлять лом или железный прут для облегчения работы.
Нипель чугунный
Ниппель – отрезок трубы с выемкой для уплотнительного резинового кольца и нанесенной с обеих сторон резьбой.
Стыковочные окна должны иметь разнонаправленную резьбу, чтобы при закручивании ниппель соединял секции. Процесс должен происходить одновременно с двух сторон, поэтому нужно два человека. На стороны секции с левой резьбой ключ нужно крутить вправо, а с правой резьбой – влево.
Для герметичности можно использовать сантехнический лен, но лучше приобрести специальные паронитовые прокладки. Они более долговечны и переносят высокие температуры. Дополнительно на резьбу ниппеля можно нанести герметик.
Паронитовые прокладки для чугунного радиатора
Если в системе отопления будет использоваться антифриз, нельзя наносить на льняную подмотку олифу. Она быстро разъедается антифризом. В результате герметичность нарушится и придется заново раскручивать и собирать секции. Лучше обработать резьбу стойким к химическому воздействию герметиком и поставить паронитовые прокладки.
Соединение радиаторов из чугуна
Схемы подключения
Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:
Боковая
Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.
В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.
- Применяется в квартирах с однотрубной системой подачи теплоносителя.
- Длина радиатора не более 1 м (теплопотери растут с количеством секций).
Диагональная
Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.
- Эффективная теплоотдача при любом количестве секций.
- Позволяет соединять несколько радиаторов последовательно.
Нижняя и седельная
Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.
Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.
- Используется при скрытой подводке труб в полу.
- Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).
Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.
Однотрубная система, нижний способ
- На стояке, как можно ближе к полу последовательно монтируются два тройника, на оба устанавливаются запорные приспособления.
- От крана подающей стороны трубы по полу или нижней части стены прокладывается отвод до ближнего нижнего входа отопителя.
- Как можно ближе к отводу подачи проводится соединение дальнего нижнего отверстия секций с вентилем обратного течения.
Три предыдущие методы приемлемы только при условии небольшой удаленности от подающего трубопровода. По этой причине профессионалы используют их для решения вопроса как подключить радиатор отопления в квартире, где стояки проходят по каждой комнате.
