Установка и монтаж дымохода для газового котла – правила

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

• Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
• Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
• Уклон трубы по отношению к прибору должен составлять не менее 0,01.
• На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
• Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
• Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Правила устройства для котлов с естественным отводом продуктов сгорания

• Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
• Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
• При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
• При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

• Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
• Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
• Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

• Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
• Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
• Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

• Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
• Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

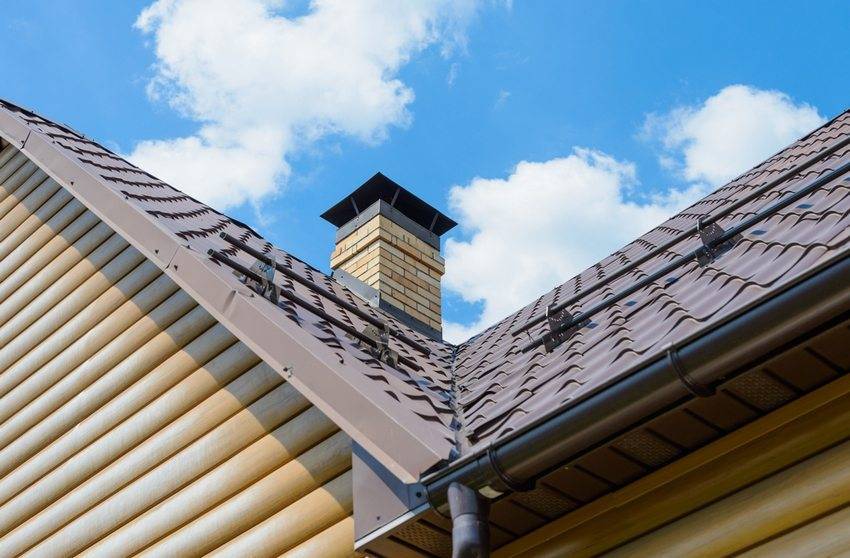

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

1. «По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
2. «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Частые ошибки и проблемы при установке

В процессе установки могут быть допущены ряд ошибок, в перечень которых чаще всего входят:

• Неверно подобранный размер трубы (ее высота и сечение);
• Недостаточное количество теплоизоляции при установке внешнего дымохода или в отверстии на чердаке;
• Нарушение норм пожарной безопасности;
• Отсутствие гильзования на трубе, которая отводит газ от котла и выводится в шахту кирпичного канала;
• Материалы, из которых изготовлены стальные дымоходы, не соответствуют нормативным требованиям (здесь необходимо учитывать толщину стенок, высокую температуру и сопротивление негативным факторам внешней среды).

Требования к монтажу дымоотвода

Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:

• Всякому тепловому агрегату соответствует единичный дымоотвод.
• Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).
• Толщина стенки металлической трубы не допускается менее 2 мм.

Для изготовления трубы берется металл с толщиной от 2 мм Источник pech-kamin.ru

• Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
• При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).
• Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п.3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.

Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

Требования к дымоотводящей конструкции

Рекомендованные варианты размещения дымохода

1. Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
2. Длина ответвлений в стороны не может превышать 100 см.
3. Дымоотводящая система должна быть сделана без уступов.
4. Поперечные сечения исключаются.
5. Максимальное количество колен — 3.
6. Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
7. На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
8. Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
9. Внизу трубы нужно обустроить капельник и ревизию.
10. Не допускаются даже несущественные прогибы элементов конструкции.
11. При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
12. Наличие зазоров между элементами конструкции под запретом.
13. В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
14. Соединение всех элементов системы должно быть как можно более плотным.
15. Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
16. Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
17. Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
18. Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.

19. В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.

Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:

• если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
• если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
• если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.

Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.

Расстояние от конька до дымохода, м	Высота дымохода для газового котла относительно конька, м
До 1,5	0,5
1,5-3	вровень
>3	проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией

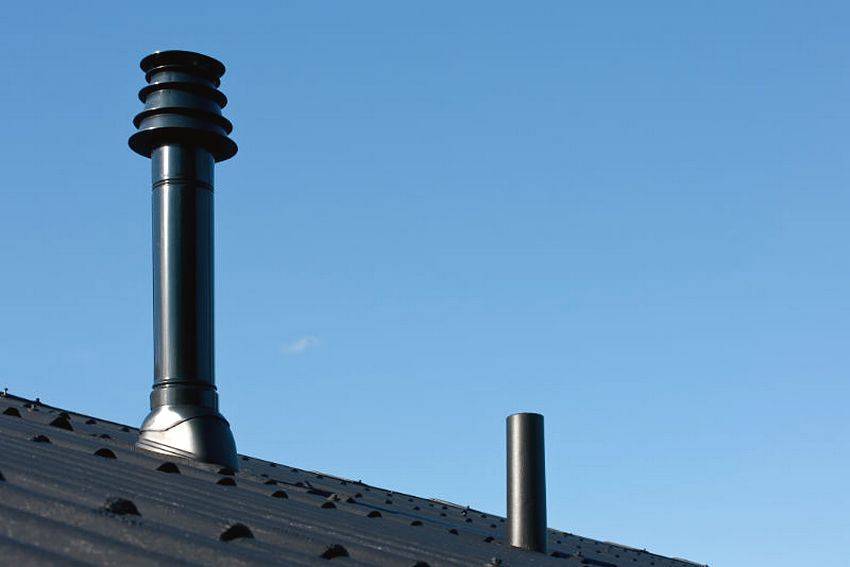

Вертикальный коаксиальный дымоход для газового котла

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

• коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
• тягу улучшают за счет встроенного вентилятора;
• систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

• конденсационные котлы;
• турбированные с закрытой топкой;
• парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Газовый котел Навьен — инструкция по ремонту

При выборе дымоотводящей системы следует учитывать бренд изготовителя котла. Например, у оборудования Buderus, Viessmann, Baxi патрубки нестандартные, потребуются дымоходы этих же фирм.

Разновидности дымоходов

По материалу изготовления дымоходы подразделяются на алюминиевые, пластиковые, из нержавейки. В России популярностью пользуются пластик и нержавейка.

Газовый котел с коаксиальным дымоходом из пластика обычно конденсационный. Труба двухканальная, изготовлена из термостойкой пластмассы. Температура дыма – до 205 градусов. Такие дымоходы недорогие, легкие, их легко устанавливать. Минус – недостаточно высокая долговечность.

Подключение к котлам не конденсационного типа не рекомендуется, т.к. их температуры выше. К конденсационным нельзя подключать обычные дымоходы.

Нержавейка выдерживает температуры до 550 градусов, она долговечна и кислотоустойчива. Эти трубы бывают утепленными и неутепленными.

При монтаже коаксиальных дымоходов для газовых котлов двухканальных необходима теплоизоляция.

Первый тип обладает улучшенной аэродинамикой, может использоваться в качестве коллективного в многоквартирном доме, можно подключать к котлам с атмосферной горелкой. Долговечность – от 30 лет.

Схема вертикального коаксиального дымохода для газового котла подразумевает вывод вдоль фасадной стены на крышу. В других случаях труба выводится сквозь наружную стену и заканчивается там.

Схема вертикального коаксиального дымохода:

Коаксиальный дымоход для газового котла своими руками

Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

• трубу с фланцем;
• коаксиальное колено 90о;
• соединительный адаптер;
• настенные накладки;
• уплотнительные кольца;
• соединительные хомуты;
• декоративную розетку;
• крепёжные винты.

Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов

Процесс монтажа коаксиального дымохода состоит из следующих действий:

1. Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.

2. Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3о.

3. Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90о.

4. Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.

В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

Назначение дымохода

С детства мы видели в мультфильмах и на картинках изображения деревушек с сотнями домиков, на крышах которых из трубы выходил дымок. Конечно, в мультфильмах и картинах вероятнее всего подразумевались дома с настоящей русской печью, без которой раньше не обходилась ни одна изба. Сегодня же прогресс идет семимильными шагами в том числе в сфере отопительных систем для частных домов. Теперь не нужно строить габаритную печь для готовки и тепла, достаточно установить газовый котел, который, несмотря на свою компактность, идеально справляется с поставленными задачами. От конструкции традиционной печки остался только дымоход – одна из важнейших составляющих правильной работы всего котла.

Какую функцию выполняет дымоход? Его основная функция – отвод угарного газа, полученного в результате процесса горения. Опасность отравления таким газом заключается в том, что он не имеет цвета и запаха, а значит, определить его невооруженным глазом невозможно, а при этом он оказывает губительное действие на организм. Чтобы предотвратить столь печальные последствия, были выработаны требования и правила к установке газовых котлов в частных домах и квартирах, в том числе правильный монтаж дымохода поможет в будущем избежать аварийных ситуаций.

В целом, для установки дымохода газового котла в вашем доме вы можете обратиться к специалисту, но всегда лучше знать наверняка, в том числе, чтобы проверить действия мастера для своего спокойствия.
