Расчет мощности котла и теплопотерь.
Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:
- Разница температуры снаружи и внутри здания (ΔT);
- Теплозащитные свойства объектов дома (R);
Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов
Таблица 1. Теплозащитные свойства стен
| Материал и толщина стены | Сопротивление теплопередаче |
| Кирпичная стена толщина в 3 кирпича (79 сантиметров) толщина в 2.5 кирпича (67 сантиметров) толщина в 2 кирпича (54 сантиметров) толщина в 1 кирпича (25 сантиметров) | 0.592 0.502 0.405 0.187 |
| Сруб из бревна Ø 25 Ø 20 | 0.550 0.440 |
| Сруб из бруса Толщина 20см. Толщина 10см. | 0.806 0.353 |
| Каркасная стена (доска +минвата + доска) 20 см. | 0.703 |
| Стена из пенобетона 20см. 30см. | 0.476 0.709 |
| Штукатурка (2-3 см) | 0.035 |
| Потолочное перекрытие | 1.43 |
| Деревянные полы | 1.85 |
| Двойные деревянные двери | 0.21 |
Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)
Таблица 2. Тепловые расходы окон
| Тип окна | RT | q. Вт/ | Q. Вт |
| Обычное окно с двойными рамами | 0.37 | 135 | 216 |
| Стеклопакет (толщина стекла 4 мм) 4-16-4 4-Ar16-4 4-16-4К 4-Ar16-4К | 0.32 0.34 0.53 0.59 | 156 147 94 85 | 250 235 151 136 |
| Двухкамерный стеклопакет 4-6-4-6-4 4-Ar6-4-Ar6-4 4-6-4-6-4К 4-Ar6-4-Ar6-4К 4-8-4-8-4 4-Ar8-4-Ar8-4 4-8-4-8-4К 4-Ar8-4-Ar8-4К 4-10-4-10-4 4-Ar10-4-Ar10-4 4-10-4-10-4К 4-Ar10-4-Ar10-4К 4-12-4-12-4 4-Ar12-4-Ar12-4 4-12-4-12-4К 4-Ar12-4-Ar12-4К 4-16-4-16-4 4-Ar16-4-Ar16-4 4-16-4-16-4К 4-Ar16-4-Ar16-4К | 0.42 0.44 0.53 0.60 0.45 0.47 0.55 0.67 0.47 0.49 0.58 0.65 0.49 0.52 0.61 0.68 0.52 0.55 0.65 0.72 | 119 114 94 83 111 106 91 81 106 102 86 77 102 96 82 73 96 91 77 69 | 190 182 151 133 178 170 146 131 170 163 138 123 163 154 131 117 154 146 123 111 |
RT — сопротивление теплопередачи;
- Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;
четные цифры указывают на воздушное пространство в мм;
Ar — зазор в стеклопакете заполнен аргоном;
К – окно имеет наружное тепловое покрытие.
Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:
Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае
R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2
Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:
- Электрические котлы;
- Газовые котлы
- Нагреватели на твердом и жидком топливе
- Гибридные (электрические и на твердом топливе)
Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:
- Расчет мощности по площади помещений.
По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.
Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)
- Расчет мощности по объему помещений.
Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:
- На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
- На 0.9, если ваша квартира на первом или последнем этаже;
- Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.
Корректируем расчеты – дополнительные моменты
На практике жилье со средними показателями встречается не так уж часто, поэтому при расчетах системы учитываются дополнительные параметры. Об одном определяющем факторе – климатической зоне, регионе, где будет использоваться котел, речь уже шла. Приведем значения коэффициента Wуд для всех местностей:
- средняя полоса служит эталоном, удельная мощность составляет 1–1,1;
- Москва и Подмосковье – результат умножаем на 1,2–1,5;
- для южных регионов – от 0,7 до 0,9;
- для северных областей она поднимается до 1,5–2,0.
В каждой зоне наблюдаем определенный разброс значений. Поступаем просто – чем южнее местность в климатической зоне, тем ниже коэффициент; чем севернее, тем выше.
Приведем пример корректировки по регионам. Предположим, что дом, для которого рассчеты проводились раньше, расположен в Сибири с морозами до 35°. Берем Wуд равное 1,8. Тогда полученное число 12 умножаем на 1,8, получаем 21,6. Закругляем в сторону большего значения, выходит 22 киловатта. Разница с первоначальным результатом почти вдвое, а ведь учитывалась всего одна поправка. Так что корректировать расчеты необходимо.
Кроме климатических условий регионов, для точных расчетов учитываются и другие поправки: высота потолка и теплопотери здания. Среднестатистическое значение высоты потолков – 2,6 м. Если высота значительно отличается, высчитываем значение коэффициента – фактическую высоту делим на среднюю. Предположим, высота потолка в здании из ранее рассматриваемого примера 3,2 м. Считаем: 3,2/2,6=1,23, округляем, выходит 1,3. Выходит, для обогрева дома в Сибири площадью 120 м2 с потолками 3,2 м требуется котел 22 кВт×1,3=28,6, т.е. 29 киловатт.
Также очень важно для правильных расчетов принимать во внимание теплопотери здания. Тепло теряется в любом доме, независимо от его конструкции и вида топлива. Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше
Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше
Неутепленный пол заберет 15%, а крыша – все 25%
Даже один из этих факторов, если он присутствует, следует принимать во внимание. Используют специальное значение, на которое умножают полученную мощность
Он имеет такие показатели:
Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше. Неутепленный пол заберет 15%, а крыша – все 25%
Даже один из этих факторов, если он присутствует, следует принимать во внимание. Используют специальное значение, на которое умножают полученную мощность
Он имеет такие показатели:
- для кирпичного, деревянного или дома из пеноблоков, которому более 15 лет, с хорошим утеплением, К=1;
- для других домов с неутепленными стенами К=1,5;
- если у дома, кроме неутепленных стен, не утеплена крыша К=1,8;
- для современного утепленного дома К=0,6.
Вернемся к нашему примеру для расчетов – дому в Сибири, для которого по нашим расчетам понадобится нагревательное устройство мощностью 29 киловатт. Предположим, что это современный дом с утеплением, тогда К= 0,6. Подсчитываем: 29×0,6=17,4. Добавляем 15–20%, чтобы иметь запас на случай экстремальных морозов.
Итак, мы рассчитали требуемую мощность теплогенератора, используя следующий алгоритм:
- Узнаем общую площадь отапливаемого помещения и делим на 10. Число удельной мощности при этом игнорируется, нам нужны средние исходные данные.
- Учитываем климатическую зону, где находится дом. Ранее полученный результат умножаем на коэффициентый показатель региона.
- Если высота потолка отличается от 2,6 м, учитываем и это. Узнаем коэффициентное число, поделив фактическую высоту на стандартную. Мощность котла, полученную с учетом климатической зоны, умножаем на это число.
- Делаем поправку на теплопотери. Предыдущий результат умножаем на коэффициентный показатель теплопотерь.

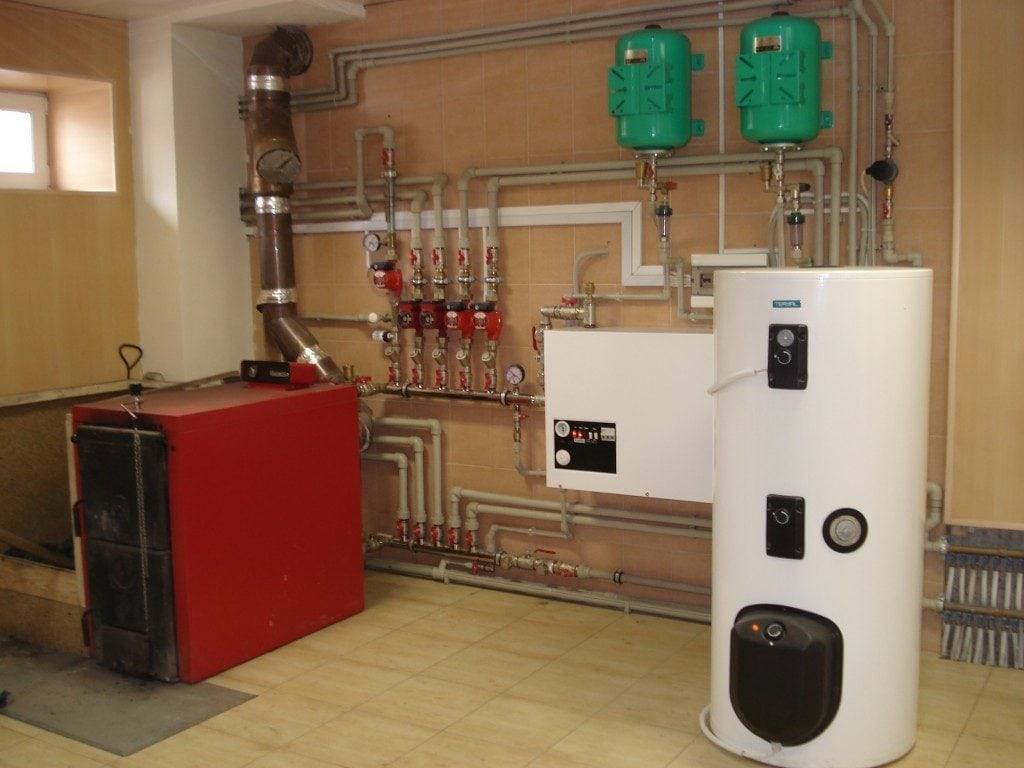

Размещение котлов для отопления в доме
Выше речь шла исключительно о котлах, которые используются исключительно для отопления. Если прибор используется для нагрева воды, рассчетную мощность следует увеличить на 25%
Что такое мощность электрокотла
Под мощностью электрокотла понимают такую величину, которая включает в себя сразу несколько показателей: площадь помещения, климатическая мощность и коэффициент теплопотерь. Из всех этих величин складываются общие расчеты. Конечная цифра будет показывать то, с какими характеристиками необходимо приобрести котел.
Само оборудование состоит из следующих элементов:
- теплоноситель;
- резервуар с теплообменником;
- ТЭН.
Изначально жидкость, поступающая из труб, прокачивается через резервуар и попадает в устройство водонагрева. Водонагреватель регулирует температуру самостоятельно и прекращает работу в необходимый момент, когда вода уже полностью нагрелась. На скорость этого процесса и влияет мощность котла.
Этот показатель зависит от того, как быстро охлаждается теплоноситель. При этом нужно учитывать ту энергию, которая затрачивается на обогрев предметов в помещении, поскольку к ним переходит значительная часть тепла.
Общие расчеты производятся по следующей формуле:
Sд * Kз * 1,25
Sд – площадь отапливаемого помещения;
Kз – климатическая мощность;
1,25 – степень теплопотерь.
Как рассчитать мощность жидкотопливного котла
Отопительные жидкотопливные котлы имеют как достоинства, так и недостатки: они удобны в эксплуатации, но неэкологочичны, требуют дополнительного пространства для хранения топлива, отличаются повышенной пожароопасностью, имеют довольно высокую стоимость.
Расчет мощности жидкотопливного котла производится аналогично газовому и электрическому. Чем больше будет учтено факторов, влияющих на эффективность обогревательной системы, тем точнее получится расчет, что в свою очередь позволит сделать оптимальный выбор оборудования.
Качество отопления прежде всего зависит от правильного выбора типа обогревательной системы и от точности расчета необходимой производительности котла отопления. Ошибки при проектировании неизбежно приведут к негативным последствиям
Поэтому очень важно перед покупкой отопительного оборудования и монтажом системы собрать полную информацию, выполнить тщательные расчеты и планирование
https://www.youtube.com/watch?v=Ok3OteQxxHU
Расчет мощности отопительного котла для дома
Важным фактором уюта и тепла в доме считается корректный расчет и выбор отопительного котла для него. Недостаточно мощный котел не управится с поставленной перед ним задачей и в крепкую стужу за окном, в доме станет холодно.
Отопительный котел должен возместить потери тепла дома, что бы в нем было тепло и даже иметь маленькой запас мощности на случай совсем уж экстремально невысоких температур или увеличения обогреваемой площади.
Главные потери тепла дома
Потери тепла дома в различном процентном соответствии происходят через стены, окна, крышу, пол. Тут все зависит от материала, из которого выстроена та или другая часть дома, качества утепления, пакетов из стекла, дверей, пола.
Что бы точно высчитать, куда и сколько уходит тепла из дома необходимо приложить значительные усилия и при помощи многих формул и таблиц сделать расчет. Однако в основном, такие усилия за частую становятся тщетны.
Благодаря этому мы с вами пойдём очень легким и коротким путем, которым пользуются очень часто.
Расчет мощности котла по площади личного дома
Для расчета мощности котла по площади помещения применяется простая методика. Для средних широт России и прочих стран для 10 м2 площади помещения нужно 1 кВт энергии тепла. Не трудно сосчитать мощность для всего дома. Если высказать предположение, что площадь дома 150 м2, поделив на 10, получаем 15 кВт. Выше изложенный расчёт действует при условиях потолочной высоты 2,5-2,7 метра. Если ваши потолки выше расчетных, нужно внести поправочный показатель. Чтобы отыскать показатель необходимо вашу потолочную высоту поделить на 2,7. Допустим высота вашего потолка 3 метра. 3:2.7=1.11. Полученные прежде 15 кВт умножаем на 1.11, приобретаем 16.65. В большинстве случаев округляют результат который получился в большую сторону, до 17 кВт.
Однако это ещё не все, как мы уже написали, вычисления производились для средних широт. Благодаря этому, что бы предусмотреть климатическую характерность местности, нужно внести очередной поправочный показатель:
- Для северных широт 1,7;
- Для Москвы и Подмосковья 1,3;
- Для средней полосы 1;
- Для южных регионов 0,7
Если продолжать расчёт нашего примера, то у нас выйдет: Для северных регионов 17?1,7=30 кВт/час, Для Москвы 17?1,3=22 кВт/час, Для средней полы так и остается 17 кВт/час, Для юга 17?0,7=12 кВт/час.
Расчеты мощности котла по площади одинаково применимы для различных видов котлов, независимо от применяемой им энергии. Газовые, электрические, твердотопливные и иные имеют параметр, как киловатт/час, благодаря этому выбрать его мощность очень легко, необходимо только определить необходимость дома в тепле.
Расчет мощности котла для жилой площади
Часто жильцы высотных домов отказываются от услуг обогрева компаний тепло магистралей, так как тарифы на тепло иногда неоправданно завышены, благодаря этому они ставят у себя свои отопительные котлы. Расчет мощности котла для жилой площади рассчитывается по её объему. Объем квартиры меряется в М3.
Чтобы сосчитать объем необходимо знать площадь и потолочную высоту. И по правилам приведем пример: есть жилая площадь в московском регионе площадью 75 м2, потолочная высота 2,7 метра. Вычисляем объем: 75?2,7=202,5 м3. По СНиПу для 1 м3 объема квартиры требуется: 41 Вт/час для стандартных домов из панелей,
34 Вт/час для дома из кирпича.
Допустим, наша квартира расположена в доме из панелей: 202,5?41=8302.5 вт/ч. Переводим результат который получился из ватт в киловатты: 8302.5/1000= 8,3 кВт/ч Но и это еще не все, также как и в первой методике расчета есть поправочные коэффициенты региональности (они точно такие же, как и в первом варианте)
Также в добавок к этому всему добавляется очередной показатель, это кол-во стен снаружи:
- Одна стенка, показатель 1,1;
- Две стенки, показатель 1,2;
- Три стены, показатель 1,3.
На основании вышеизложенного продолжим рассчитывать котельная мощность для уже знакомой нам квартиры: 8,3?1.3=10,79 кВт (региональный показатель). Квартира имеет две фасадные стены: 10,79?1,2=12,9 кВатт/час. Округлив результат до 13 кВт/час, получаем заветный параметр мощности котла.
Если подытожить эти два способа расчёта котла, то ещё небходимо отметить, что получаемые результаты рассчитаны для отапливания. Если котёл двухконтурный и применяется еще чтобы нагреть воду, то к мощности котла нужно добавить ещё 10-20 %. Тут зависит от возможной необходимости в горячей воде (душ или ванная).
(1 оценок, усредненное: 5,00 из 5) Загрузка.
Расчёт реальной мощности котла длительного горения на примере «Куппер ПРАКТИК-8»
Конструкция большинства котлов рассчитана под конкретный вид топлива, на котором будет работать это устройство. В случае использования для котла другой категории топлива, которая не переназначена для него, КПД значительно сократиться. Также необходимо помнить о возможных последствиях использования того топлива, которое не предусмотрено производителем котельного оборудования.
Теперь продемонстрируем процесс расчёта на примере котла «Теплодар», модель «Куппер ПРАКТИК-8». Это оборудование предназначено для системы отопления жилых домов и других помещений, которые имеют площадь меньше, чем 80 м². Также этот котёл является универсальным и может работать не только в закрытых системах отопления, но и в открытых с принудительной циркуляцией теплоносителя. Данный котел обладает следующими техническими характеристиками:
- возможность использовать в качестве топлива дрова;
- в среднем за час, он сжигает 10 дров;
- мощность данного котла составляет 80кВт;
- загрузочная камера имеет объём 300л;
- КПД равен 85%.
Допустим, что для отопления помещения хозяин использует в качестве топлива дрова осинового дерева. 1 кг данного вида дров даёт 2,82 кВт/ч. За один час, котёл потребляет 15кг дров, следовательно, он выдаёт тепла 2,82 × 15 × 0,87 = 36,801 кВт/ч тепла (0,87 является КПД).
Этого оборудования недостаточно для отопления помещения, которое имеет теплообменник объёмом 150 л, но если ГВС имеет теплообменник объёмом 50 л, то мощности данного котла будет вполне достаточно. Для того чтобы получить нужный результат 32,67 кВт/ч необходимо потратить 13,31 кг осиновых дров. Производим расчёт по формуле (32,67 / (2,82 × 0,87) = 13,31). В данном случае необходимое тепло было определённо методом расчёта по объёму.
Также можно произвести самостоятельный расчёт и узнать время, которое потребуется котлу для того, чтобы сжечь все дрова. 1 л дров осиного дерева имеет вес 0,143 кг. Следовательно, в отделении для загрузки поместится 294 × 0,143 = 42 кг дров. Столько дров будет достаточно для поддержания тепла более чем 3 часа. Это слишком непродолжительное время, поэтому в данном случае необходимо найти котёл, у которого размер топки в 2 раза больше.
Также можно поискать топливный котёл, который рассчитан на несколько видов топлива. Например, котёл от того же , только модели «Куппер ПРО-22», который может работать не только на дровах, но и на углях. В данном случае при использовании разных видов топлива будет разная мощность. Расчёт проводится самостоятельно, учитывая эффективность каждого вида топлива отдельно, а позже выбирается наилучший вариант.
Расчет мощности для типового дома
Как рассчитать мощность газового котла для типового дома? В этом случае вполне применима формула «1 киловатт на 10 м2». При этом предполагается, что дом имеет четырехугольную форму, а высота потолков не превышает 3 м.
Далее полученное значение умножается на ряд коэффициентов:
- поправка на климатическую зону: 0.8-2,5
- поправка на горячее водоснабжение- 1,3
- экстренный запас- 1,25
Формула для расчета мощности газового котла имеет примерно следующий вид: 1 киловатт на 10 м2
Таким образом, для дома площадью в 100 м2 в средней полосе без горячего водоснабжения получаем:
Р=100/10*1,0*1,25=12,5 квт,
Ближайшая мощность из типового ряда- 14 квт
Основные типы отопительного оборудования
На рынке отопительной техники представлен большой выбор котлов. Множество моделей различаются друг от друга по конструкции, источнику энергии, мощности. Выпускаются котлы с диапазоном мощности: от 4 кВт до нескольких тысяч кВт. Таким образом, есть возможность подобрать оптимально подходящий котел для здания любых габаритов, как для дачного домика, так и загородного коттеджа. Выбор котла того или иного типа: твердотопливный, электрический, жидкотопливный или газовый во многом зависит от региона проживания и уровня развития инфраструктуры. Немаловажным является доступность приобретения определенного вида топлива и его стоимость.
Одним из ключевых моментов планирования жилищного отопления является расчет мощности котла, при этом необходимо учесть особенности, свойственные системам, работающим с разными видами отопителей. Ошибки в подборе мощности котла недопустимы, причем, как ее превышение, так и уменьшение. При недостаточной мощности котла дом будет холодным. Избыточная мощность приведет к перерасходу электроэнергии или топлива.
Простейшая формула подсчета требуемой теплоэнергии для отопления
Для примерного подсчета существует элементарная формула: W = S × Wуд, где
W — это мощность агрегата;
S — величина площади строения в м², с учетом всех помещений под обогрев;
Wуд — стандартный показатель удельной мощности, который применяется при подсчете в конкретном климатическом регионе.
Стандартное значение удельной мощности базируется на опыте использования разнообразных отопительных систем.
Среднестатистическая информация выясняется у сотрудника ЖКХ в вашем регионе. После этого умножьте это значение на суммарную площадь строения, и вы получите средний показатель необходимой мощности котла.
Примeр расчета
Газ — самый распространенный вид топлива. Как рассчитать мощность газового котла? Рассмотрим пример расчета для строения площадью в 150 м², которое предположительно расположено в Красноярском крае. Подсчет произведен для системы отопления с естественной циркуляцией без постоянного давления от насоса. Удельная мощность в рассматриваемом регионе составляет 0,90 кВт/м².
150 м² / 10 м² = 15 — это промежуточный коэффициент подсчета, в котором подразумевается, что на отдельные 10 м² площади отапливаемого помещения требуется 1 кВт тепловой мощности агрегата.
15 × 0,90 кВт/м² = 13,5 кВт.
В итоге получено среднее значение тепловой энергии, требующееся конкретному строению со среднестатистическими теплоизоляционными и климатическими показателями.
Если учитывать использование горячей воды для ванной комнаты и кухни, необходимо будет прибавить не менее 20% к мощности: 13,5 + 13,5 × 0,2 = 16,2 кВт.
Стоит обратить внимание на то, что давление в котле и тепловой магистрали может быть малоустойчивым, для этого необходимо прибавить еще 15% к мощности: 16,2 + 13,5 × 0,15 = 18,225 кВт. Учитывая то, что определенную утечку тепловой энергии не избежать, необходимо округлить полученный результат в большую сторону. Получается, что для обеспечения обогрева конкретного строения при помощи отопительного агрегата на газовом топливе потребуется котел с минимальной мощностью 19 кВт
Получается, что для обеспечения обогрева конкретного строения при помощи отопительного агрегата на газовом топливе потребуется котел с минимальной мощностью 19 кВт
Учитывая то, что определенную утечку тепловой энергии не избежать, необходимо округлить полученный результат в большую сторону. Получается, что для обеспечения обогрева конкретного строения при помощи отопительного агрегата на газовом топливе потребуется котел с минимальной мощностью 19 кВт.
https://youtube.com/watch?v=dhs2tcez0Kw
Вычисления мощности для агрегатов на газовом топливе чаще всего выполняются в период планировки строения. Причиной этому является изначальное заложение в проект расположения отопительных приборов, проемов для воздухообмена, дымохода, а также отдельного помещения под обогревательную установку.
Если вам необходимо продумать отопление в уже существующем строении, которое не имеет нужных условий по размещению агрегата на газовом топливе, потребуется установить альтернативную систему отопления. На ее роль хорошо подойдет электрическая установка, подсчет мощности которой производится по аналогичным вычислениям.
Помимо вышеуказанных расчетов, вычисление тепловой мощности котла может произвести специально созданный для этого калькулятор. Он такие параметры, как суммарная площадь помещения, его высота, тип окон и т.д. Чтобы узнать тепловую мощность, необходимо внести в программу требуемые показатели, предварительно выяснив их точное значение.
Вычисление необходимой мощности для обогрева частного дома — не такая уж и сложная задача, тем более, если использовать программу калькулятор. С ней может справиться любой, желающий сэкономить средства и обеспечить оптимальное отопление без лишних затрат тепловой энергии.
Мощность отопительного котла — теория и реальные факты
Нагревательный аппарат, работающий на угле, дровах или на другом органическом топливе выполняет определенную работу, связанную с подогревом теплоносителя. Величина работы котельного оборудования определяется объемом тепловой нагрузки, которую способен выдержать твердотопливный котел при сгорании определенного количества топлива. Соотношение расходуемого количества топлива, объем выделяемой тепловой энергии на оптимальных режимах работы оборудования и является мощностью котла.
Некорректно подобранный по мощности отопительный агрегат, не сможет обеспечить необходимую температуру котловой воды в отопительном контуре. Маломощные твердотопливные устройства не позволят автономной системе полностью реализовать ваши потребности в плане обогрева жилья и обеспечении работы ГВС. Возникнет необходимость увеличивать мощность автономного устройства. Мощный аппарат наоборот, создаст проблемы во время эксплуатации. Придется вносить конструктивные изменения в существующий отопительный комплекс для снижения тепловой нагрузки твердотопливного нагревательного устройства. Зачем зря жечь драгоценное топливо, если нет необходимости в таком количестве тепла.
С теоретической точки зрения рассчитать оптимальный режим работы котельного оборудования не представляет сложности. Ориентировочно принято считать, что 10 кВт достаточно для отопления жилой площади в 10 м2. Данный показатель берется с учетом высокой теплоэффективности здания и стандартных конструктивных особенностей строения (высота потолка, площадь остекления).
В теории расчет делается на основе следующих параметров:
- площадь отапливаемого помещения;
- удельная мощность отопительного оборудования для обогрева 10 кв. м, с учетом климатических условий вашего региона.
В таблице показаны средние параметры котельного оборудования, применяемого потребителями в Московской области:
| Площадь жилого дома, других помещений, м2 | Рекомендуемая мощность агрегата, кВт |
| 60 — 200 | до 25 |
| 200 — 300 | 25 — 35 |
| 300 — 600 | 35 — 60 |
| 600 — 1200 | 60 — 100 |
Параметры тепловой нагрузки выглядят оптимальными на бумаге, в теории, чего явно недостаточно применительно к местным условиям. Подобранный агрегат в реальности должен иметь избыточные возможности. В реальности надо ориентироваться на оборудование, способное работать с небольшим запасом мощности.
Реальные показатели нагрузки твердотопливных агрегатов зависят от совокупности самых разных факторов. Климатические условия региона, в котором вы проживаете, могут вносить коррективы при выборе нагревательного котла. Для средней полосы принято считать оптимальными следующие параметры мощности котельного оборудования:
- однокомнатная городская квартира – котел с выходной нагрузкой 4,16- 5 кВт;
- для двухкомнатной квартиры – оборудование номиналом в 5,85-6 кВт;
- трехкомнатной квартире будет достаточно иметь агрегат 8,71-10 кВт;
- четырехкомнатная квартира, жилой частный дом потребуют для отопления установки котла параметрами в 12-24 кВт.
Выбирать отопительную технику необходимо всегда индивидуально, опираясь на расчетные данные и собственные потребности.
Чем нужно руководствоваться
На вопрос, как выбрать котел отопления, очень часто отвечают, что основной критерий – это доступность того или иного топлива. В данном контексте выделим несколько видов котлов.
Газовые котлы
Газовые котлы являются самыми распространенными видами отопительного оборудования. Это обусловлено тем, что топливо для таких котлов стоит не очень дорого, оно доступно для широкого круга потребителей. Какие бывают котлы отопления на газу? Они отличаются друг от друга в зависимости от того, какой тип горелки – атмосферная или надувная. В первом случае отработанный газ идет через дымоход, а во втором – все продукты сгорания уходят через специальную трубу при помощи вентилятора. Конечно, второй вариант исполнения будет немного дороже, однако именно он не будет требовать отвода дыма.
Настенный газовый котел
Что касается способа размещения котлов, то выбор котла отопления предполагает наличие напольных и настенных моделей. Какой котел отопления лучше в данном случае – ответа нет. Ведь все будет зависеть от того, какие цели вы преследуете. Если, кроме отопления, вам нужно будет проводить горячую воду, то можно поставить настенные современные котлы отопления. Так вам не нужно будет ставить еще и бойлер для нагрева воды, а это – экономия финансов. Также в случае с настенными моделями можно выводить продукты сгорания прямо на улицу. А небольшие размеры таких приборов позволят идеально вписать их в интерьер.
Недостаток настенных моделей – это их зависимость от электрической энергии.
Электрические котлы
Далее рассмотрим электрические котлы отопления. Если в вашей местности нет газа, проходящего магистралью, электрический котел сможет вас спасти. Такие разновидности котлов отопления – небольшие по размерам, поэтому они могут использоваться в небольших домах, а также в коттеджах от 100 кв.м площадью. Все продукты горения будут безвредными с экологической точки зрения. А монтаж такого котла не потребует специальных умений. Стоит отметить, что электрические котлы не очень распространены. Ведь топливо дорогое, а цены на него растут и растут. Если вы спрашиваете, какие котлы для отопления лучше с точки зрения экономии, то это – не вариант в данном случае. Очень часто электрические котлы служат в качестве запасных приборов для отопления.
Котлы на твердом топливе
Теперь пришло время рассмотреть, какие есть котлы отопления на твердом топливе. Такие котлы считаются наиболее древними, такая система используется для отопления помещений уже давным-давно. И причина этому простая – топливо для таких устройств доступно, в его качестве могут быть дрова, кокс, торф, уголь и т.д. Единственный недостаток – это то, что такие котлы не способны работать в автономном режиме.
Газогенераторный твердотопливный котел
Модификация таких котлов – это газогенераторные приборы. Отличается такой котел тем, что можно управлять процессом горения, а производительность регулируют в пределах 30-100 процентов. Когда вы думаете, как подобрать котел отопления, следует знать, что топливо, которое используют такие котлы, – это дрова, влажность их не должна быть меньше 30%. Газогенераторные котлы зависят от подачи электрической энергии. Но они имеют и преимущества в сравнении с твердотопливными. У них высокий КПД, который в два раза выше твердотопливных приборов. А с точки зрения загрязнения окружающей среды они экологичные, так как продукты горения не попадут в дымоотвод, а будут служить для того чтобы образовывался газ.
Рейтинг котлов отопления показывает, что одноконтурные газогенераторные котлы нельзя применять для подогревания воды. А если рассматривать автоматизацию, то она велика. Часто можно найти программаторы на таких приборах – они регулируют температуру носителя тепла и подают сигналы, если есть аварийная опасность.
Газогенераторные котлы в частном доме – это дорогостоящее удовольствие. Ведь стоимость котла отопления высокая.
Жидкотопливные котлы
Теперь рассмотрим котлы на жидком топливе. В качестве рабочего ресурса такие приборы используют дизельное топливо. Для эксплуатации таких котлов нужны будут дополнительные комплектующие – емкости для топлива и помещение специально для котла. Если вы думаете, какой котел выбрать для отопления, то отметим, что жидкотопливные котлы имеют очень дорогую горелку, которая порой может стоить как газовый котел с атмосферной горелкой. Но такой прибор имеет разные ступени мощности, именно поэтому с экономической точки зрения его использовать выгодно.
Кроме солярки, жидкотопливные котлы могут применять также и газ. Для этого служат сменные горелки или специальные горелки, которые способны работать на двух типах топлива.
Жидкотопливный котел
Расчет по площади
Он является более точным, поскольку учитывает большее число факторов. Расчет производится по формуле:
Q = 0,1*S*k1*k2*k3*k4*k5*k6*k7, где:
0,1 кВт является нормой тепла на 1 кв. м;
S — площадь отапливаемого дома;
k1 демонстрирует потерю тепла, вызванную конструкцией окон. Имеет значение:
- 1,27 – если окна имеют одно стекло;
- 1,0 – если имеются окна с двойным стеклопакетом;
- 0,85 – если стоят окна с тройным стеклом.
k2 демонстрирует потерю тепла, вызванную площадью окна (Sw). Является отношением Sw к площади пола Sf. Его значения такие:
- 0,8 при Sw/Sf = 0,1;
- 0,9 при Sw/Sf = 0,2;
- 1 при Sw/Sf = 0,3;
- 1,1 при Sw/Sf = 0,4;
- 1,2 при Sw/Sf = 0,5.
k3 является коэффициентом потери тепла через стены. Бывает таким:
- 1,27 при очень плохой теплоизоляции;
- 1 в домах со стеной в 2 кирпича или утеплителем, толщина которого составляет 15 см;
- 0,854 при хорошей теплоизоляции.
k4 показывает потерю тепла в зависимости от температуры воздуха за пределами дома (tз). Имеет такие значения:
- 0,7, если tз = -10 °С;
- 0,9 для tз = -15 °С;
- 1,1 для tз = -20 °С;
- 1,3 для tз = -25 °С;
- 1,5 для tз = -30 °С.
k5 демонстрирует потерю тепла через наружные стены. Является таким:
- 1,1 для помещений с одной внешней стеной;
- 1,2 для 2 внешних стен;
- 1,3 для 3 внешних стен;
- 1,4 для здания с 4 внешними стенами.
K6 показывает, сколько требуется дополнительного тепла в зависимости от высоты потолка (Н). Его значения такие:
- 1 для Н = 2,5 м;
- 1,05 для Н = 3,0 м;
- 1,1 для Н = 3,5 м;
- 1,15 для Н = 4,0 м;
- 1,2 для Н = 4,5 м.
k7 определяет потери тепла в зависимости от типа помещения, размещаемого над отапливаемой комнатой. Бывает таким:
- 0,8 для отапливаемых помещений;
- 0,9 для теплого чердака;
- 1 для холодного чердака.
Пример. Условия задачи являются теми же. Окна имеют тройной стеклопакет и составляют 30% площади пола. Количество внешних стен — 4. Наверху находится холодный чердак.
Q = 0,1*200*0,85*1*0,854*1,3*1,4*1,05*1 = 27,74 кВт/ч. Эту цифру надо повысить, добавив своими руками количество тепла, необходимого для ГВС.
