Правила установки водяного оборудования Грундфос
Для начала нужно определиться с местом установки. В теории прибор ставится в любой разрыв магистрали. Но на практике лучше это делать на обратной трубе — как можно ближе к котлу. Между котлом и напорным (расширительным) баком. Такое расположение снизит тепловую нагрузку на конструкцию помпы и её рабочие лопасти.
Важно! При установке на выходящую магистраль возможно закипание теплоносителя на лопастях крыльчатки, что в итоге приведёт к быстрому износу. Лучшим вариантом будет выбор горизонтального участка трубы
Хотя возможно установить насос и на вертикальном участке
Лучшим вариантом будет выбор горизонтального участка трубы. Хотя возможно установить насос и на вертикальном участке.
Правда, тут важно, чтобы поток в этом месте шёл снизу вверх, а не наоборот — чтобы избежать завоздушивания. При установке насоса нужно проследить, чтобы его ротор стоял горизонтально — при наклоне возможно скапливание воздуха и его быстрый износ из-за недостаточной смазки (в насосах с мокрым ротором)
При установке насоса нужно проследить, чтобы его ротор стоял горизонтально — при наклоне возможно скапливание воздуха и его быстрый износ из-за недостаточной смазки (в насосах с мокрым ротором).
Клеммную коробку насоса при этом располагают сверху, чтобы предотвратить попадание воды при потере магистралью герметичности.
Внимание! Важно проследить, чтобы оборудование не устанавливалось близко к радиатору отопления, что может стать причиной сбоя внутреннего термостата. Насос подключают через байпас — обводное ответвление. В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом
В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом

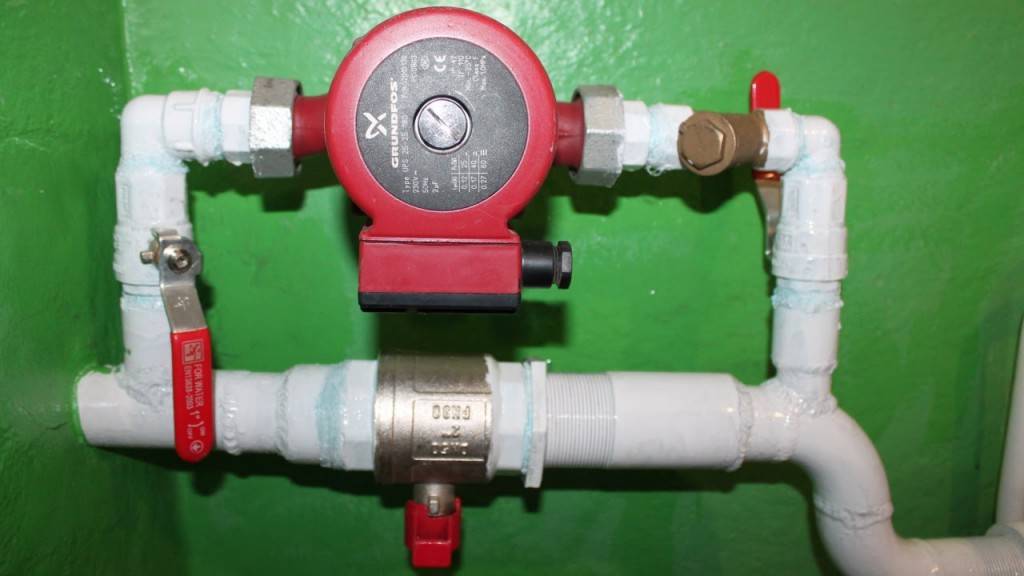

Насос подключают через байпас — обводное ответвление. В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом.
С двумя запорными шаровыми кранами на входе и выходе (чтобы снять, если потребуется) устанавливается циркуляционный насос. Перед ним обязательно ставят грязевой фильтр и клапан (когда нет встроенного) для удаления воздуха.
Руководствуясь указаниями максимальной мощности потребления (указано на корпусе и в техническом паспорте), подбирают автоматический предохранитель для питания. Возможно подключение аппарата и через систему автоматики: термостат или таймер.
Правила монтажа
Существует несколько простых правил монтажа циркуляционного насоса, соблюдение которых позволит добиться качественной работы механизма
Особое внимание нужно обратить на горизонтальное расположение вала в трубопроводе. Если он будет установлен с наклоном, то производительность может уменьшиться на треть
Циркуляционный насос Grundfos для отопления можно установить в уже действующую отопительную систему, в которой раньше использовалась естественная циркуляция.
В этом случае нужно обратить внимание на обвязку прибора и предусмотреть байпасную линию. С двух сторон от прибора рекомендуют монтировать вентили
Это позволит в случае поломки снять насос без слива жидкости из трубопровода.
Вариант правильной установки
Чаще всего насосы для системы отопления устанавливают в обратный контур, это обусловлено рядом причин:
- высокие температуры воды приводят к быстрому износу отдельных деталей;
- если насос установлен сразу после котла, то его работа может привести к недостатку жидкости в генераторе и вызвать закипание теплоносителя;
- в верхней части трубопровода чаще накапливается воздух, что снижает скорость работы устройства, и уменьшает эффективность всего отопительного оборудования.
Особенности и правила установки насоса
Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?
На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.
Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.
При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?
Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.
Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.
Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.
Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:
- Если система открытая, то перед прибором, но на байпасе.
- В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
- В системах напорных «грязевик» устанавливается до байпаса.
Энергоэффективность насоса
Известные европейские производители насосного оборудования достигли больших успехов в оптимизации показателей энергопотребления, представив на рынке несколько моделей с мокрым ротором. Достичь этого удалось за счет применения современных электродвигателей постоянного тока, управляемых посредством контроллера. Такие модели относятся к оборудованию класса «А», считающегося самым эффективным в части минимизации энергопотерь – их потребление не превышает 0,09-1,3 кВт).
Специалисты «Грундфос» разработали целую серию энергосберегающих насосов под наименованиями ALPHA2 и MAGNA3. Первые отличаются несложным функционалом и предназначаются для использования в системах отопления и ГВС частных домов. Модели второго типа имеют функцию AUTOAdapt, позволяющую автоматически устанавливать оптимальный режим энергопотребления. Их возможности соответствуют современным требованиям к показателям экономичности и производительности оборудования этого класса. Они рассчитаны на эксплуатацию в отопительных системах частных домов и промышленных предприятий.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Выбор оборудования с учетом производительности
Производительность устройства – это объем перекачиваемой жидкости, а также расход при наименьшей нагрузке. Чем выше производительность, тем лучше. Для подсчета этого параметра существует формула: Q = N /(t 2- t 1). В ней расход обозначается буквой Q. Что касается температуры жидкости в трубах, то она обозначена t1, а вот мощность источника нагрева (в данном случае подразумевается отопительный котел) – это N. Температура в подаче – t2. Это значение определяется после отопительного котла.
Когда осуществляется расчёт, t1 должен быть равен пределу от +60 до +70 °C, тогда как t2 варьируется от +90 до +95 °C. Эта формула позволяет выбрать параметры насоса приблизительно. На 10 м длины циркуляционного кольца потребуется напор оборудования, который составляет 0,6 м минимум. На сегодняшний день известны тепловые нормативы: для прогрева 10 м2 необходим 1 кВт мощности. Если брать тепловую мощность секции радиатора (200 Вт), то на каждые 10 м2 будет нужно 5 секций. Необходимо взять еще и небольшой запас в количестве 2 секций.
Этапы и правила ремонта
Ремонт насоса Sololift, как и ремонт насосной станции Grundfos любого назначения, можно выполнить самостоятельно, предварительно выявив источник проблемы.
Диагностика оборудования подразумевает несколько этапов:
- запустите насосную станцию, оцените уровень шума и вибрации;
- проверьте показатели напора;
- убедитесь в том, что мотор в процессе работы не перегревается;
- проверьте наличие и качество смазки узловых соединений;
- удостоверьтесь в целостности конструкции и отсутствии протечек;
- осмотрите коробку на предмет надежной фиксации клемм.
Если вы уверены в том, что неисправности вызваны не отложениями извести и загрязнением, перегрузками или эксплуатацией на предельных мощностях, насос можно разобрать. Планируя осуществить ремонт насоса Грундфос своими руками, убедитесь в том, из трубопроводов спущена вода и отключите систему. Разборка начинается с распределительной коробки и визуальной оценки комплектующих. Как правило, такой осмотр дает возможность сразу обнаружить перегоревшую или износившуюся деталь. Если нет – продолжим разбирать установку.
Двигатель в процессе разборки должен быть в вертикальном положении. Это позволит предотвратить риск утечки масла. Для диагностики пускового механизма к двигателю необходимо подсоединить омметр. Этот инструмент при вращении рукоятки генерирует напряжение в диапазоне 200-300 В, достаточное для снятия показаний на приборе определения сопротивления. Слишком высокие данные диагностики, достигающие бесконечности, свидетельствуют об обрыве рабочей фазы, слишком низкие – о межвитковом замыкании. Самостоятельная регулировка параметров работы при таких отклонениях невозможна.
Модели насосов Grundfos

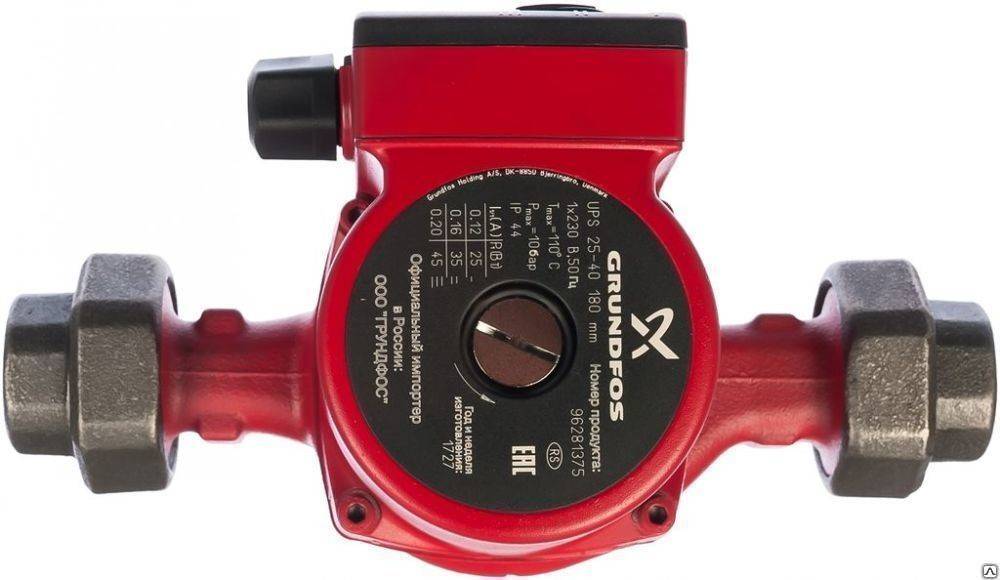

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.
Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.
Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.
Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;
- теплые полы,
- однотрубные системы,
- тупиковые системы,
- коллекторные системы,
- двухтрубные системы,
- радиаторные системы.

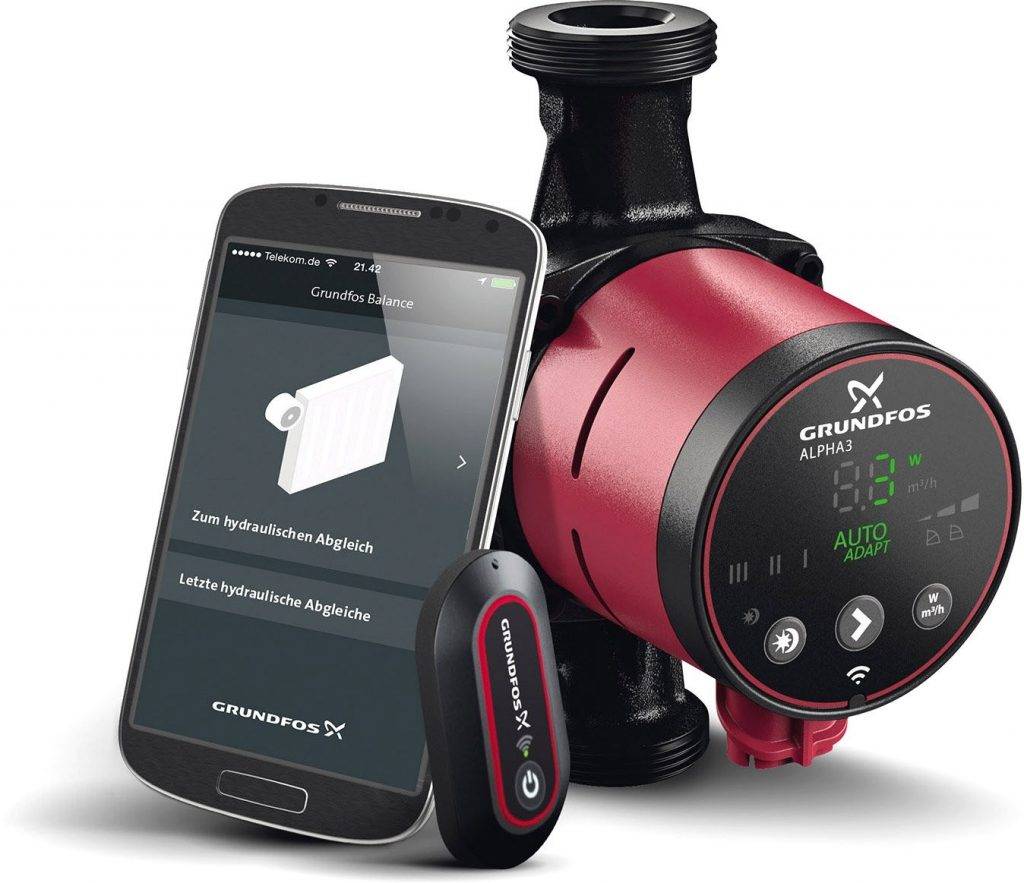

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.
Защита двигателя и ее обозначение
Насосы Grundfos для отопления могут иметь в зависимости от их типа различные системы защиты электродвигателей, что необходимо учитывать, соотнося возможности техники с условиями эксплуатации. При маркировке эта особенность обозначается латинскими буквами и означает:
- A – наличие полной встроенной защиты,
- B – модель, устойчивая к токовой нестабильности и не требующая дополнительной защиты,
- C – наличие встроенного термовыключателя,
- D необходимость обеспечения внешней защитой (или может использоваться внутренний релейный модуль),
- M – агрегату необходим защитный автомат.

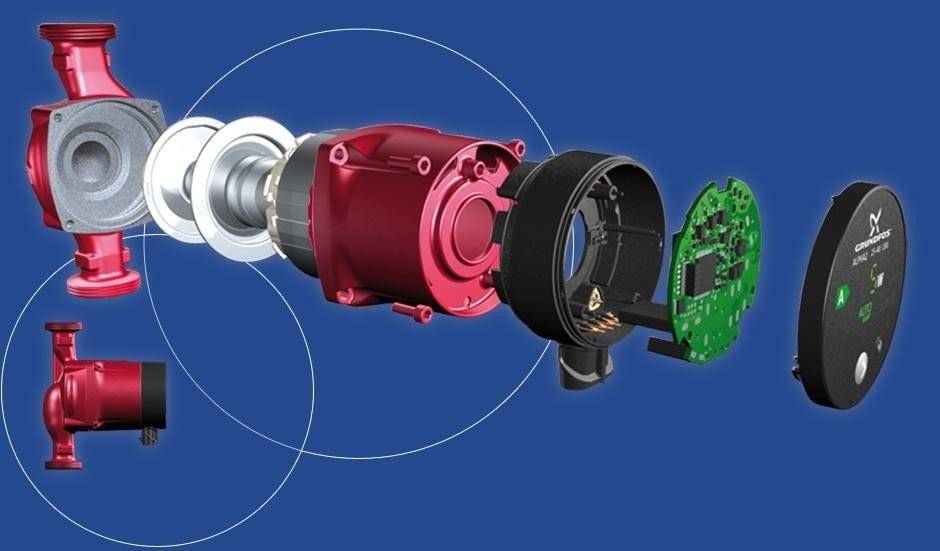

Особенности конструкции насоса
- От аналоговой продукции насос датской фирмы Grundfos отличается тем, что позволяет регулировать мощность и самостоятельно создавать необходимое давление в системе.
- Внутри корпуса располагается мокрый ротор и надежно защищенный от влаги стартер. В комплектации нет сальниковых уплотнителей, что исключает необходимость технического обслуживания подобного изделия.
- Подключение насоса производится резьбовым или фланцевым способом. Все зависит от конкретной модели. Если это разновидность с фланцевым подключением, к ней прилагаются необходимые переходники. Так что насосы Грундфос можно подсоединять к любой разновидности труб.
- Датский насос представляет собой единый технический узел, у которого есть электродвигатель, насосная установка и электронный блок управления. Все эти элементы четко подогнаны друг к другу. Между ротором и стартером находится надежная перегородка, защищающая важный элемент от проникновения влаги.
- Некоторые модели доукомплектованы одним очень важным приспособлением. Оно выводит наружу ненужный воздух из системы отопления, который, как известно, создает опасные пробки. Воздушный клапан реагирует всегда оперативно, вовремя выводя наружу даже мизерную порцию воздуха.
Особые технические характеристики делают датские насосы Grundfos универсальными. Их можно не только монтировать в замкнутых магистралях, но и применять в охладительных установках. Чтобы увеличить срок эксплуатации подобных приборов, производители советуют соблюдать особенности установки и создавать наиболее благоприятные условия для их работы.
В чем они заключаются? Рассмотрим подробнее.
Насосные установки повышения давления CMB
Установки повышения давления Grundfos CMB на базе центробежных насосов серии CM представляют собой профессиональные автоматические насосные установки, которые включаются и отключаются в зависимости от давления жидкости при переменном водопотреблении.
Установка поставляется готовой к эксплуатации с предустановленным значением давления при запуске и соответствующим значением давления предварительной зарядки бака. Разница между давлением включения и давлением отключения установки составляет примерно 1 бар.
Установка повышения давления Grundfos CMB включает в себя насос CM, мембранный напорный бак (24 л или 60 л), реле давления, манометр, кабель и штекер, собранные в единый агрегат.
Насосная установка Grundfos CMB готова к работе сразу же после монтажа в систему и подключения к сети электропитания.
Установка повышения давления Grundfos CMB в основном применяется для широкого ряда задач бытового водоснабжения: водоснабжение и перекачивание воды в частных домах, садоводстве.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
— бесшумная работа — уровень шума ниже 55 дБ(А);
— длительный срок службы;
— высокая надежность, благодаря исполнению насосов CM из нержавеющей стали;
— полностью укомплектованный, готовый к подключению профессиональный насосный агрегат, включающий в себя: насос CM, мембранный напорный бак, реле давления, манометр, кабель и штекер;
— простая установка – установка Grundfos CMB готова к работе сразу же после монтажа в систему и подключения к сети электропитания.
Режимы работы
Современный рециркуляционный насос для отопления относится к многофункциональным устройствам. Различные образцы этого оборудования способны работать в обозначенных в паспорте режимах, включая «фиксированную скорость». Все они оснащаются синхронным двигателем, работу которого контролирует встроенный процессор. Блок управления при эксплуатации агрегата регистрирует следующие основные параметры:
- сила тока;
- частота вращения ротора;
- температура в рабочей области и другие.
Его наличие позволяет подстраиваться под конкретную отопительную сеть с оптимальным режимом энергопотребления.
История компании
В первое время работы компании инженер бросил все силы на создание и производство лишь одной продукции — насосного оборудования. Благодаря высокому качеству, которое имели изделия, а также нестандартный взгляд на решение большинства задач, касающихся конструкционных особенностей и габаритов, компании понадобилось не очень много времени для того, чтобы выпускаемые установки приобрели высокую популярность. По мере увеличения производственных мощностей все больше потребителей останавливали выбор на продукции под этой маркой.
До 1967 года компания несколько раз меняла свое название. И лишь в этом году за ней закрепилось название Grundfos, по которому сегодня узнают производителя качественных насосов.
Если обратиться к данным мировой статистики, то на долю насосного оборудования, выпускаемого под брендом Grundfos , приходится около 50% мирового потребления. Причины такой ситуации связаны не только с высоким качеством. Также этому способствовало то, что компания сегодня представляет международный концерн. Во многих странах функционируют заводы, фабрики и небольшие сборочные цеха, созданные по инициативе руководства Grundfos. Имеются они и на территории нашей страны. Так, в российской столице в 1992 году появилось представительство компании, в дальнейшем получившее статус дочернего предприятия, первым решением которого был запуск завода под городом Истра.
Особенности выбора
Размер накидной гайки зависит от диаметра подключаемых труб При выборе нужного образца насосного оборудования от Грундфос большое внимание уделяется диаметру накидных гаек. Он подбирается в зависимости от типоразмера трубы, подготавливаемой к монтажу в системе отопления:
- если используется полипропиленовая труба с типоразмерами 20, 25 мм – для монтажа подойдут гайки диаметром 25 мм;
- при применении труб большего диаметра (либо стальных заготовок от 25 мм и выше) имеет смысл приобретать оборудование, рассчитанное на использование накидных гаек с внутренним диаметром 32 мм.
При соблюдении перечисленных требований при монтаже оборудования не возникнет серьезных проблем, если следовать указаниям инструкции.
Использование насоса в самотечной системе
В старых моделях котлов и некоторых современных установках встроенный циркуляционный насос отсутствует. Поэтому-то такие установки, предлагаемые на рынке, имеют более низкий ценник.
Движение теплоносителя в оборудовании осуществляется за счет особого расположения труб и разницы температур
Такое устройство является энергонезависимым, что крайне важно в условиях нестабильности напряжения в электрических сетях
Однако это негативно сказывается на эффективности прогрева помещений по той причине, что скорость движения воды в трубах невысока.
Поэтому для обеспечения максимальной эффективности системы отопления в частном доме установка циркуляционного насоса просто необходима. Его использование в составе системы отопления обеспечит снижение затрат на электроэнергию.
Например, если система автономного отопления основана на газовом котле, то после установки циркуляционного насосного оборудования расходы на природное топливо могут сократиться на 30%. Эти насосы предлагаются на рынке по доступной цене.
Поэтому для большинства потребителей они вполне доступны. Их установка выполняется на обратную трубу отопления.
