Принцип работы печи
- В топке разгорается топливо, и получившийся газ проходит под варочную плиту.
- Происходит нагрев плиты, духового шкафа.
- Отопительные газы скапливаются в замкнутом пространстве отопительной камеры, где ее нагревают.
- Через боров дымовой трубы газы удаляются.
Что привлекает в данных печках, так это эффективность сжигания и нетребовательность к топливу.
В камеру сгорания загружаются дрова, уголь, мелкая древесина или камыш, — все это успешно сгорает и выделяет массу тепловой энергии в доме, благодаря удачной конструкции.
Очень удобно, что горячий воздух из духовки начинает поступать в комнату практически сразу после растопки. В то же время тыльная сторона, которую нагревают дымовые газы, достаточно долго держат тепло. Главное, после угасания топки не забыть закрыть задвижку, иначе печка быстро остывает.
Как и голландка, шведка занимает немного места в доме, притом устанавливается в простенке между комнатами, что еще больше способствует экономии места.
Плита для варки и ниша для сушки вещей создает дополнительный комфорт при эксплуатации подобного рода источников тепла.
Как ремонтировать печь шведку своими руками
Расчёт основных параметров шведской печи
Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.
- Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
- Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.
Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).
Таблица: удельная теплотворность дров (кВт/м3)
| Вид древесного топлива | Влажность 12% | Влажность 25% | Влажность 50% |
| Тополь | 1856 | 1448 | 636 |
| Пихта | 1902 | 1484 | 652 |
| Ель | 2088 | 1629 | 715 |
| Берёза | 3016 | 2352 | 1033 |
| Дуб | 3758 | 2932 | 1287 |
| Осина | 2181 | 1701 | 747 |
Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.
- Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
- Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
- Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.
Таблица: выбор размера дымоходной трубы по мощности печи
| Мощность, кВт | Размеры трубы, мм |
| до 3,5 | 140х140 |
| 3,5–5,2 | 140х200 |
| 5,2–7,2 | 140х270 |
| 7,2–10,5 | 200х200 |
| 10,5–14 | 200х270 |
| свыше 14 | 270х270 |
Расчёт основных параметров шведской печи
Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.
- Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
- Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.
Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).
Таблица: удельная теплотворность дров (кВт/м3)
| Вид древесного топлива | Влажность 12% | Влажность 25% | Влажность 50% |
| Тополь | 1856 | 1448 | 636 |
| Пихта | 1902 | 1484 | 652 |
| Ель | 2088 | 1629 | 715 |
| Берёза | 3016 | 2352 | 1033 |
| Дуб | 3758 | 2932 | 1287 |
| Осина | 2181 | 1701 | 747 |
Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.
- Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
- Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
- Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.
Таблица: выбор размера дымоходной трубы по мощности печи
| Мощность, кВт | Размеры трубы, мм |
| до 3,5 | 140х140 |
| 3,5–5,2 | 140х200 |
| 5,2–7,2 | 140х270 |
| 7,2–10,5 | 200х200 |
| 10,5–14 | 200х270 |
| свыше 14 | 270х270 |
Последовательность возведения печи
Шамотный кирпич
Сооружение конструкции занимает немало времени и требует высокой квалификации. Если печка будет встроена в межкомнатную перегородку, рекомендуется сначала обустраивать ее, а затем возводить стены.
Материалы
Чтобы сложить шведку, требуются материалы самого высокого качества
Это важно, так как перепады температуры здесь больше, чем в русской, и нагрузка на внутренние элементы выше. Понадобится:
- шамотный кирпич не ниже ШБ-5;
- красный кирпич М-150 или выше;
- шамотная глина;
- духовой шкаф из чугуна – размеры выбирают в соответствии с размерами топки;
- чугунная колосниковая решетка – изготавливать самостоятельно не рекомендуется;
- варочная плита – предпочтительнее чугун, но допускается железо;
- дверцы – тоже предпочтительнее чугунные, так как они намного медленней прогорают.
Для кладки корпуса и дымохода берут обычную глину.
Инструменты для кладки печи
Инструменты для кладки печи
Для строительства шведки нужны следующие инструменты:
- штыковая и совковая лопаты, строительный миксер для замешивания;
- мастерок, молоток каменщика, резиновая киянка;
- правило – более 1,5 м;
- отвес, угольник, разные уровни;
- болгарка с диском под камень и металл;
- плиткорез.
Могут потребоваться и другие приспособления.
Строительство фундамента
Шведка – конструкция тяжелая. Для нее необходимо возводить собственный фундамент.
- Выкапывают траншею, размерами на 10–15 см больше по периметру, чем габариты корпуса. На дно утрамбовывают 20 см песка и щебня.
- Из прутка сечением в 1 см, вяжут арматуру и устанавливают в яму. Строят опалубку из фанеры или доски.
- Заливают конструкцию бетоном. Верхний слой укрепляют еще одной арматурной сеткой.
- После полного высыхания фундамент гидроизолируют двумя–тремя слоями рубероида.
Порядовка
Порядовка шведки
Печь-шведку с духовкой и плитой выкладывают по рассчитанной порядовке. Размеры самой конструкции можно довольно сильно варьировать, но по высоте соотношение элементов изменяется мало.
- Два ряда делают сплошными. Используют глиняный кирпич.
- Для 3 ряда берут красный и шамотный, так как здесь начинают формовать зольник, духовой отсек и вертикальные каналы. Здесь же предусматривают боковые отверстия для чистки и закладывают дверцу зольника.
- В 4 ряду уменьшают проход между духовкой и сводом, а над дверцей зольника крепят 2 металлические полоски.
- В 5 на полоски кладут кирпичи, ставят колосник и еще уменьшают ширину прохода. Начиная с 5 ряда кладут только шамотный кирпич.
- На 6 формируют вход в топку – для него кирпичи обрезают под углом. Затем перекрывают проход и устанавливают духовой шкаф. В отопительном блоке возводят дымоотводные каналы строго по чертежу.
- На 7 ряду вставляют дверцы топки и армируют железными прутками.
- С 8 по 10 ряд обкладывают духовку, формируют топочную камеру. В 10 ряду топку и духовку объединяют. Здесь используют красный кирпич.
- В 11 ряду образуют канал для переключения в летний режим. В шамотных кирпичах стенки выпиливают пазы под чугунную плиту, в зазор кладут асбестовый шнур. Укладывают варочную поверхность, изолируя ее железными уголками.
- С 12 до 14 формирует варочную камеру и закладывают канал «летнего» режима.
- С 15 до 17 ряды выкладывают опоры для свода над варочной поверхностью и горизонтальные каналы.
- В 18–19 свод закрывают.
- В 20–21 ряду закладывают сушильную верхнюю нишу и делают отверстие для чистки. В 22 – разделяют «летний» канал надвое, а в 23 – перекрывают. В 24–26 формируют малую сушильную камеру, объединяют 2 вертикальных и горизонтальный каналы, а в 28 – перекрывают все каналы.
- В 29 формируют выступ для вывода дымовой трубы.
Эта схема актуальна для простой шведки – без камина и отдельного дымохода под него.
Особенности кладки трубы
Дымоход оригинальной конструкции не имеет. Выкладывают его из красного кирпича на сложенный выступ. В первом же ряду формируют отверстие под заслонку, а в следующем закрывают.
Дымоход выводят на крышу. В местах пересечения потолка и крыши его теплоизолируют.
Принцип работы и конструкция шведской печи
Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.
В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.
В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

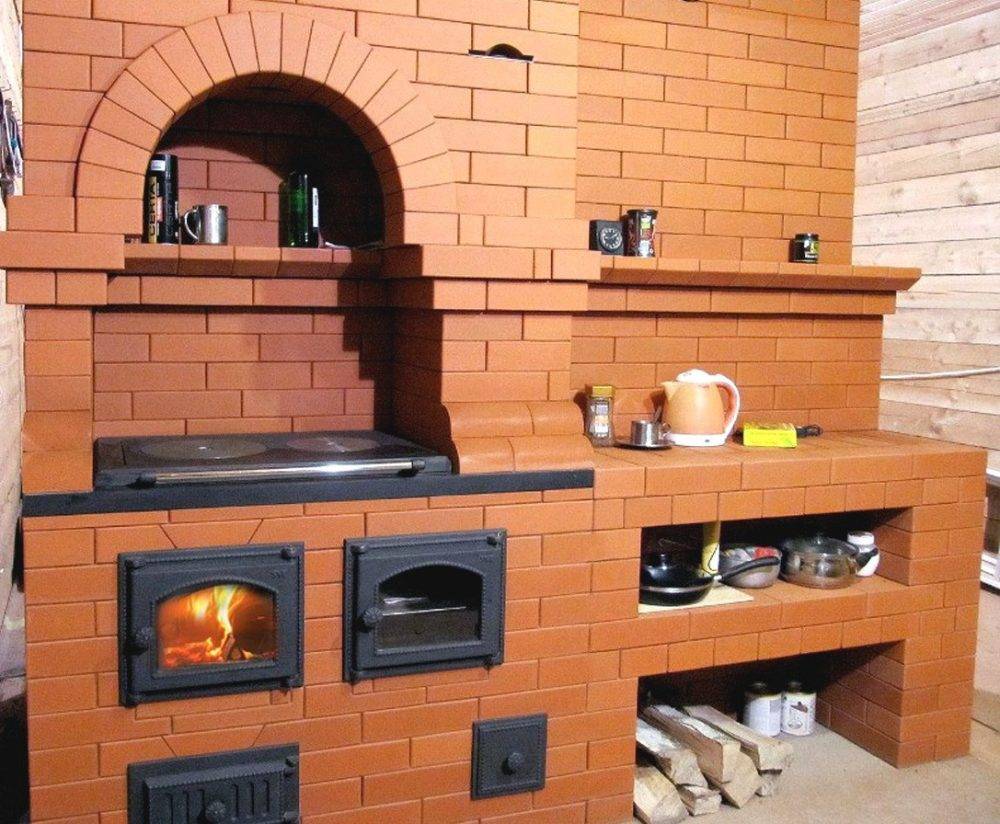

Печь-шведка
За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.
Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.
Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».
Шведка: схема
Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.
После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.
Конструкция шведки
Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.
Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.
Принцип работы шведской печи
Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.
Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.
Шведка в современном интерьере
Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.
При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

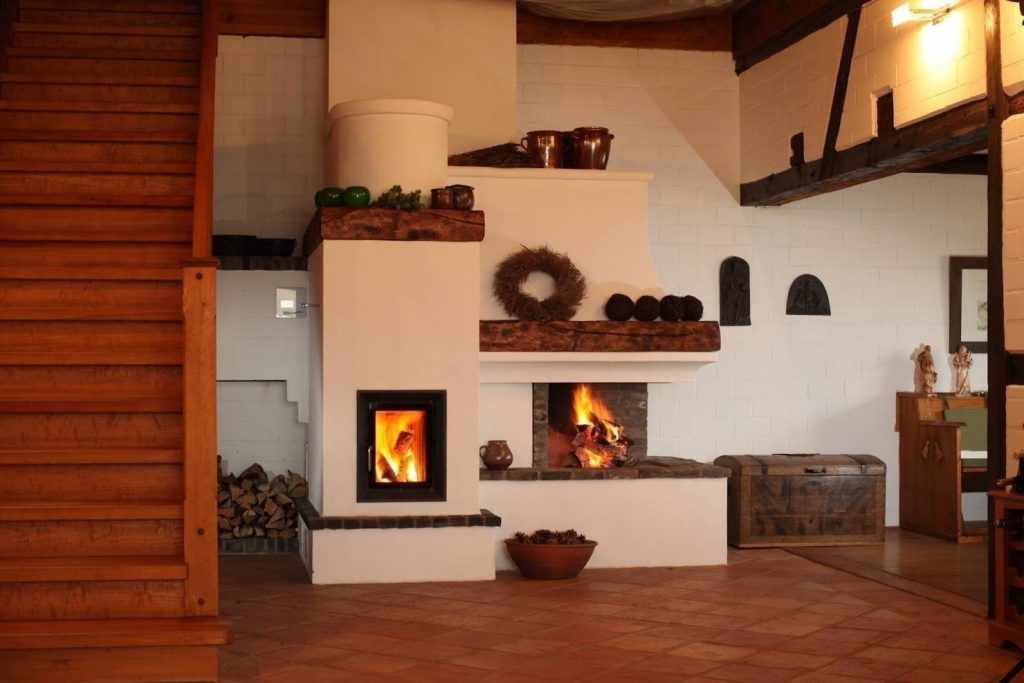

Шведка с камином
Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.
Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.
Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.
Виды печей и их характеристики
Существует несколько моделей печи шведка:
- отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки,
- печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную,
- шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.
Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.
Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.
Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.
При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.
Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.
Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.
Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.
Относительно построения щитка такие печи также делятся на несколько видов:
В случае горизонтального построения щитка прогревание конструкции происходит равномерно.
Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.
В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.
Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.
Шведка с колпаковым режимом топки. Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

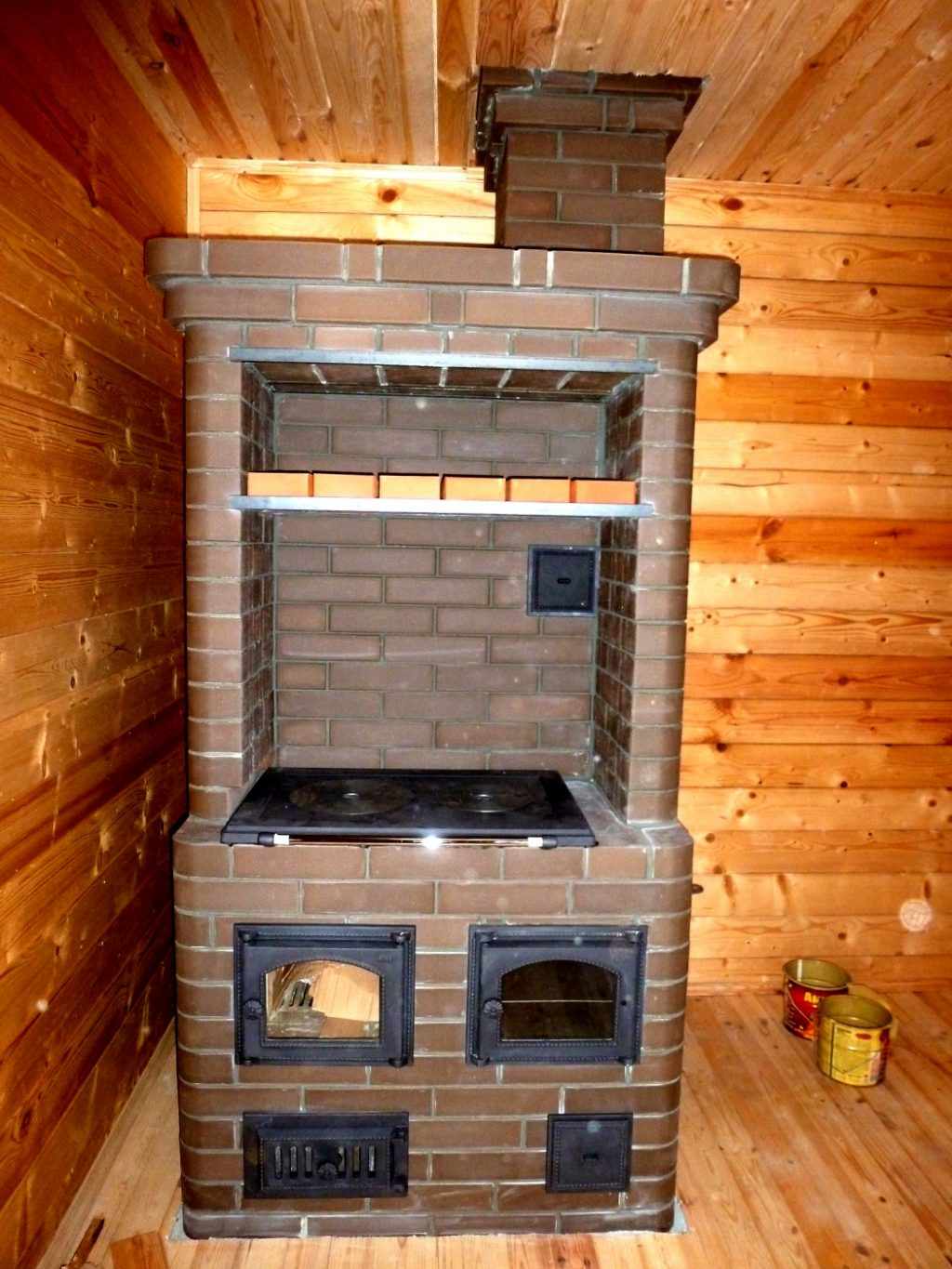

Выкладываем классическую «шведку»
Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.
Духовку отопителя можно использовать для выпечки и обогрева кухни
Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:
- кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
- кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
- колосниковая решетка 30 х 20 см;
- духовка 45 х 25 х 29 см;
- дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
- панель варочная 2 конфорки из чугуна 410 х 710 мм;
- задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
- уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
- полоса стальная сечением 50 х 5 мм длиной 2 м;
- лист металлический толщиной 2 мм – 1 м².
Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.
По готовности печка — «шведка» выкладывается согласно представленным порядовкам:
- Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
- Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
- Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
- После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
- На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
- Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.
Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.
Порядок кладки шведской классической печи смотрите на видео:
https://youtube.com/watch?v=U6wB6xI4DsQ

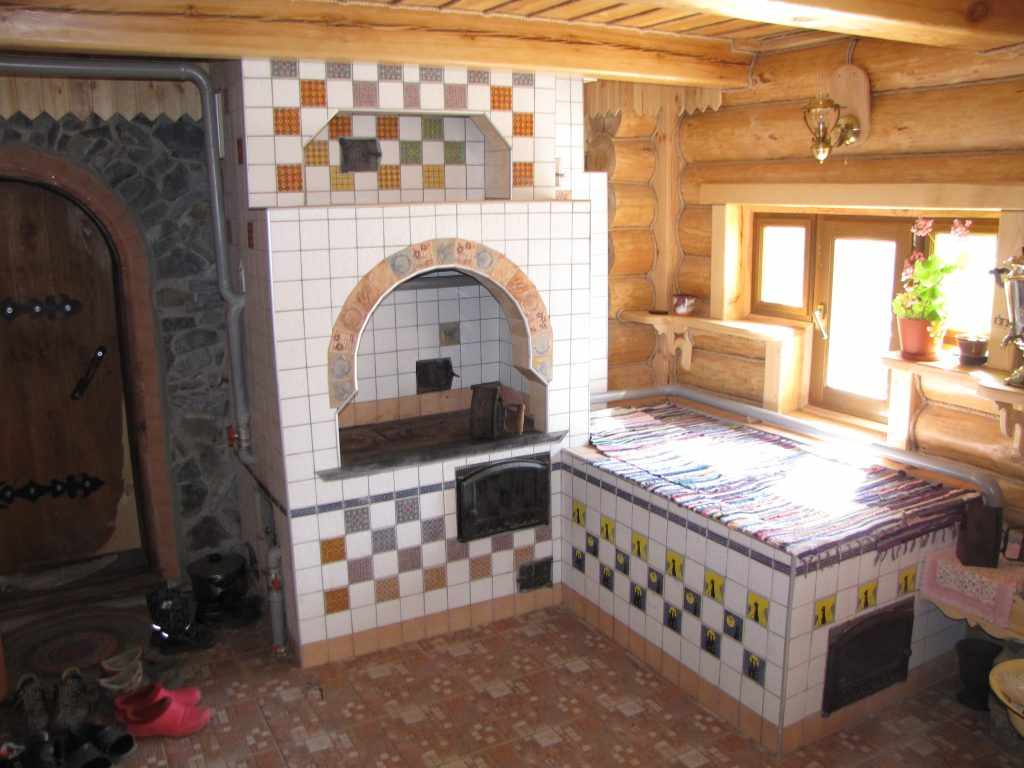

Преимущества печи-лежанки
Печь-лежанка лучше держит тепло за счет объема кирпича
Пользователи отмечают такие достоинства домашней печи с лежаком:
- многофункциональность;
- высокая теплоотдача;
- экологическая и пожарная безопасность;
- выделение дополнительных спальных мест или кладовки;
- теплоемкость, как следствие экономичность;
- успокаивающий и лечебный эффект от пребывания на лежанке;
- простота эксплуатации;
- применимость любого вида твердого топлива;
- долговечность;
- презентабельность;
- возможность построить и выполнить ремонт своими руками.
К недостаткам относится зависимость хозяев от постоянной поставки горючего, необходимость сооружения отдельного фундамента и большие финансовые вложения даже на самый простой проект.
Некоторые тонкости постройки
- Качество обогрева зависит от размеров топки.
- Все размеры строения в точности должны соответствовать профессиональным чертежам.
В связи с этим утверждены некоторые размеры:
- Плита должна быть 71х41 сантиметр.
- Топка — 330х356х506 миллиметров.
- Духовое отделение — 305x381x506 миллиметров.
- Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
- Плита должна быть сделана из литого чугуна или специальной стали.
Проект отопительно-варочной печи-шведки
Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:
Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд
Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.
Схема порядовки отопительно-варочной печи шведки с духовкой
Порядовка
Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.
- 1 ряд. Сплошной (28 красных кирпичей).
- 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
- 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
- 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
- 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
- 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
- 7 ряд. Дублирующий.
- 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
- 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
- 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
- 11 ряд. Формируется варочная камера. 16,5 красных.
- 12 — 15 ряд. Дублирующие.
- 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
- 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
- 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
- 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
- 20, 21 ряд. Дублирующие.
- 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
- 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
- 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
- 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
- 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
- 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
- 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
- 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
- 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
- 31 ряд и далее. Наращивание трубы.
Нюансы строительства
Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:
- Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
- Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
- Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
- Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
- «Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.
Устройство железобетонного основания под печку — схема в разрезе
Рейтинг покупных металлических очагов
Печь камин угловая из кирпича отличается достаточно сложной сборкой и монтажом, наиболее простыми являются уже готовые покупные металлические очаги. В данной таблице вы можете подробней ознакомиться с самыми недорогими и популярными моделями на сегодняшний день:
| Описания и характеристики | |
| Бавария угловая | Установка такого очага вполне возможна своими руками. Корпус камина выполнен из стали , толщина которой составляет шесть миллиметров. Внутренняя часть установки облицована шамотным кирпичом. Боковины изготовлены из керамики, а мощность отопительного агрегата составляет 6 киловатт, что позволяет отопить дом, общей площадью до 50 квадратных метров. |
В основе модели лежит небольшое огнеупорное панорамное стекло. Сама конструкция укомплектована небольшой варочной поверхностью для приготовления пищи на две конфорки. Мощность в девять киловатт, позволяет выполнять отапливание дома, метраж которого составляет порядка 170 кубических метров. Боковины модели также облицованы панелями из огнеупорной керамики, что существенно повышает эффективность и теплоотдачу очага. | |
| Инструкция к данной модели указывает на возможность простого использования. Такая топка имеет мощность в 6 киловатт, что позволяет равномерно обогреть пространство общей площадью до 50 квадратов. Дополнительно, камин покрывается жаропрочной краской, что существенно продлевает срок его эксплуатации и не позволяет образовываться ржавчине и коррозиям. | |
| Теплодар | Одна из наиболее мощных топочных камер- 12 киловатт. Такой отопительный агрегат подходит для построек с метражом до 70-80 квадратных метров. Для оформления дверцы используется огнеупорная стеклокерамика. Основная часть конструкции изготавливается из нержавеющей стали. |
Для того чтобы подробней ознакомиться с представленными в таблице моделями, рекомендуем также просмотреть видео в этой статье.
