Печка своими руками для отопления дома

Как сложить современную печку

Основные составляющие: Топливник. Когда создается печка в доме своими руками, этот элемент является одной из основных частей теплоагрегата. Он должен вмещать объем дров или другого топлива по максимуму для обеспечения наибольшей производительности конструкции. Размер топливника может быть разным, поскольку данный параметр зависит от вида твердого топлива (так для дров высота камеры колеблется от 40 до 100 сантиметров), объема, производительности. Выкладывают топливник исключительно из огнеупорного кирпича, а толщина его стенок должна составлять не менее чем полкирпича.
Зольник. Данная камера снабжена дверцей и располагается непосредственно под колосниковой решеткой. Она предназначена для сбора золы и подачи воздуха топливу. Высота зольника равна трем кирпичам.
Дымоход. Один из главных элементов, которые имеются в каждой современной кирпичной печи. Внешне он сходен со змеевиком, по которому передвигаются топочные газы, нагревающие воздух в комнате. Когда создается печка для отопления дома, такая как на фото, при проектировании дымохода для современной отопительной конструкции специалисты не рекомендуют предусматривать большое число поворотов и изгибов, поскольку они создают дополнительное сопротивление продвижению топочных газов, результатом чего является понижение эффективности отопления помещения.

Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления

В зависимости от устройства, общей компоновки различают несколько типов описываемых генераторов тепла.

1. Буржуйка переносная, состоит из камеры сгорания, поддувала и трубы.
2. Капитальная чугунная печка, компоновка такая же, но основание вделано в пол, а труба выходит на крышу.
3. Тепловой генератор длительного горения. Здесь несколько изменён принцип сжигания дров, но об этом позже.
4. Русская печь, выложенная из шамотного кирпича с применением цементного раствора. Её конструкция очень сложная. Без специальных знаний и умений самостоятельно изготовить невозможно.

Мастерство изготовления русской печи передаётся по наследству

В печи длительного горения применяется следующий принцип. Дрова поджигают не снизу, а сверху. За счёт этого топливо прогорает очень медленно. Причём воздух подаётся также сверху и одновременно на дрова давит поршень. Ниже показана наглядная схема.

Воздуховод связан с поршнем

Такие печи ещё называют пиролизными. Дело в том, что сверху, над камерой сгорания, у них образуется пиролизный газ — это такой красноватый дым с продуктами догорания дров. Понятно, что самостоятельно изготовить подобную печь крайне сложно, да и нет необходимости. Она годится лишь для огромных помещений, где затраты на оборудование отопления априори большие.

Естественно, проще всего изготовить обычную металлическую печку, встроенную нижней частью в пол дома. Именно такую конструкцию обсудим далее.

Требования пожарной безопасности к печному обогреву дома

Печное отопление в деревянном доме устанавливается в согласии со строительными нормами, изложенными в СНиП 41-01-2003. На печки распространяются правила пожарной безопасности, предусматривающие необходимость проведения мероприятий по предотвращению возникновения пожара.

Отдельной графой стоит экологическое законодательство в отношении печного отопления, ограничивающее применение теплогенераторов в условиях городской черты. В частности, для подключения печки, кроме соответствия пожарным требованиям, здание должно иметь соответствующую этажность (не выше 5 этажей), наличие специального вентканала для отведения дыма.

В 1-2 этажных постройках, высота трубы относительно крыши дома должна быть не менее 0,5 м. В густозаселенных районах города, возвышение дымохода над зданием рассчитывают отдельно, в зависимости от расположения соседних построек.

Как обезопасить потолок и перекрытия

Противопожарная защита направлена на предотвращение случайного возгорания, вызванного особенностями эксплуатации (сильным нагревом корпуса и дымовой трубы) печного твердотопливного оборудования.

Мероприятия затрагивают проведение следующих работ:

При горении, внутри топочной камеры дым разогревается до 450-550°С. Кратковременное возгорание сажи доводит температуру до 1200°С. Поверхность дымовой трубы сильно нагревается. Производители не рекомендуют подключать к печам оцинкованный и гофрированный стальной дымоход. Оптимальный выбор – сэндвич-труба или керамика .

При печном отоплении в одноэтажных деревянных домах устанавливают специальную проходку. Потолок в месте над печью, защищают металлической вставкой. Проходка выполняется из негорючего базальтового утеплителя. На оголовок дымовой трубы устанавливают искрогаситель.

В месте прохождения дымовой трубы в чердачном помещении, стропильную систему обрабатывают антипиринами. Дымоход окутывают термоизоляционным материалом. Правильно проходить перекрытия печной трубой, предусматривая противопожарные разрывы. Минимальное расстояние между поверхностью дымохода и перекрытием не менее 25 см. Разрыв заполняют базальтовой ватой.

Правила эксплуатации печного оборудования указывают на необходимость ежегодного осмотра и обслуживания системы дымоудаления. Кирпичную кладку проверяют на предмет трещин, трубы на наличие разгерметизации. Нарушения исправляют.

Меры по защите стен вокруг печи

Противопожарные мероприятия затрагивают необходимость установки защиты стен вокруг установленного печного оборудования. От печки до ближайших поверхностей оставляют разрыв в 1,25 м, в сторону открывающейся топки не менее 1,1 м.

Расстояние до стен можно уменьшить после проведения следующих работ:

• Поверхность деревянной стены закрывают базальтовым утеплителем. Для этой цели применяют базальтовую вату толщиной 5 см.
• Утеплитель обшивают металлическим листом.

После проведения работ, разрыв между корпусом печи и стенами сокращают до 0,5 м.

Существующие требования к печному отоплению частного дома предписывают необходимость защиты стен вокруг дымовой трубы. Часто, расстояние между дымоходом и горючей поверхностью не более 25 см, что связано с особенностями монтажа. Защиту выполняют также, как и изоляцию стен, окружающих печной котел.

e71adf3b3dacca916e8f1fe3a6f21dc2.jpe

В требованиях пожарной безопасности к печному отоплению в жилом доме указывается на необходимость регулярной проверки состояния устройства инспектором МЧС и печником. Аудит состояния позволит выявить потенциально опасные дефекты и своевременно устранить их.

Что лучше для загородного дома – печное или котельное отопление

Современные нормы отопления предъявляют идентичные требования, как к печам, так и твердотопливным котлам. Правила эксплуатации и безопасности, принципы работы и обогрева одинаковые.

Теплоэффективность котлов несколько выше чем у печей, но и стоят они дороже. Отзывы владельцев и сравнение эксплуатационных характеристик ясно указывают на следующее.

Для полноценного водяного обогрева отапливаемого дома, лучше выбрать твердотопливный котел. В непостоянно отапливаемые здания, лучше ставить печное оборудование, работающее по принципу конвекционного обогрева.

Расчет мощности и температуры тёплого водяного пола

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить

Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

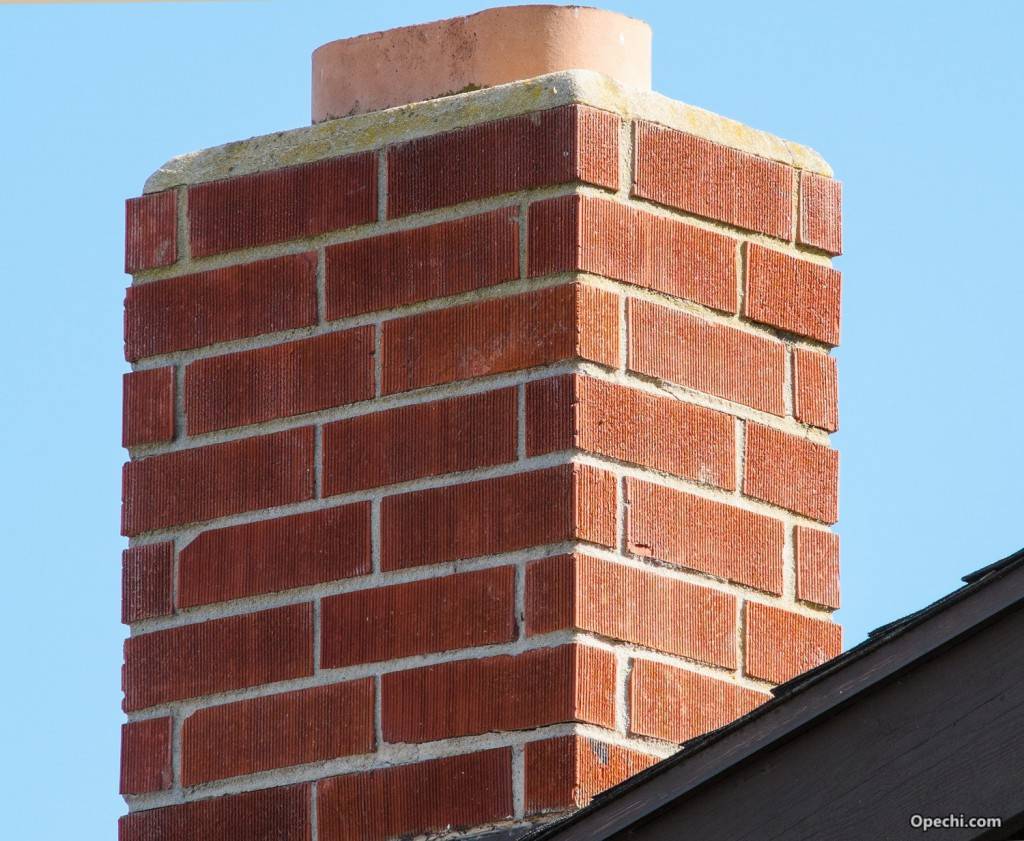

Дымоход из кирпича

Что потребуется для работы

Экономный и доступный метод постройки отопительного прибора. Список материалов:

• кирпичи двух видов;
• дверцы;
• решетка;
• задвижки;
• металлическая поверхность (высокое качество имеет чугунная).

Для связки используют глиняный раствор, который готовят перед тем, как выложить печь из кирпича.

Подготовка

Изначально определяют локацию печи. Ее вес относительно легкий. Вместо привычной основы создается каркас из прочных досок, с проведением теплоизоляционного слоя. Применяют подложку из фольги.

В качестве изоляции используют материал, который не поддается нагреванию. Например, базальтовая вата. Сверху кладут слой отеплителя. Слой песка в несколько см выравнивает поверхность, делает ее равномерной. Это необходимо для удобного проведения последующих работ. Правильная подготовка поможет сделать печь из кирпича своими руками.

Схема кладки

Порядовка печки из кирпича для дома своими руками:

• Изначально надо класть сразу на песок, без использования раствора. Кирпичики выкладывают строго по уровню. Тонкослойные изделия обрабатывают смесью. Предварительно дверь следует обмотать асбестом, чтобы компенсировать расширение металла из—за термического воздействия.
• Фиксация дверей осуществляется проволокой. Потом кладут второй ряд и формируют поддувало.
• Дальше кладка осуществляется шамотным кирпичом. Затем над поддувалом устанавливается решетка.

• Следующий ряд предусматривает кладку кирпича на ребро. Необходимо сформировать канал для отвода дыма, внутри него закладывают основу для перегородки. Устанавливают дверь топливника, предварительно обмотанную асбестом. При этом она должна легко открываться вверху.
• Кладка продолжается первичным способом.
• В ряду номер 2, на окончательном этапе – кирпич кладут на ребро. Стенки канала для отвода дыма необходимо протереть влажной тряпкой.
• Кирпич кладут плашьмя.
• На следующем раду закрывается топливник.
• Перед кладкой, делают асбестовые полоски, предварительно смоченные водой. Это позволяет обеспечить герметизацию зазоров между кирпичами и чугунной плитой. Нельзя поверхность из чугуна ставить на раствор глины. Это станет причиной образования трещин в процессе эксплуатации.

• Формирование трубы для отвода дыма. Должно наблюдаться плавное расширение ближе к тыльной стороне. Нужен только для дымоходной основы. Другая часть состоит из металла.
• Установка задвижки, обмотанной асбестом. Изначально их обмазывают глиняным раствором. Этот ряд финальный, на нем заканчивается кладка отопительного приспособления. Проверяется правильность выполненной работы.Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Финальные работы

Простая отопительная система не требует особенного дизайна. Заключительным этапом декора является побелка. В ее состав добавляют несколько капель синьки, чтобы предотвратить образование желтого налета.

Между кирпичом и полом находится стык. Он предотвращает попадание песка из-под печки в помещение. Стык покрывают листом, делают окантовку из плинтусов. Время на выполнение работы – один день. Вечером осуществляется первая растопка. Для этого понадобятся щепки и бумага. После разогрева подкладывают дрова.

Печка с плитой для варки

Такая кладка небольшой печи из полнотелого кирпича своими руками – это самый простой и популярный вариант, пошаговая инструкция и фото прилагаются.

Габариты таковы:

• глубина – 53 сантиметра;
• ширина – 78 сантиметров.

Работа идет лучше и быстрее, если у мастера имеется все необходимое. Потому закупиться следует заранее, понадобятся:

• колосниковая решетка;
• красный полнотелый кирпич;
• поддувальная дверца;
• топочная дверца;
• трубная задвижка;
• чугунная плита на единственную конфорку.

Если печь работает на дровах, для нее не нужен огнеупорный кирпич. А красный необходимо выбирать очень тщательно, чтобы он был без неровностей и трещин. Его понадобится не больше 107 штук. Остальные пункты в перечне нужны в единственном экземпляре.

Приготовление кладочной смеси

Рецепт приготовления смеси для кладки довольно прост. Для нее понадобятся:

• вода – 1 часть;
• глина – 4 части;
• просеянный песок – 8 частей.

Ингредиенты просто смешиваются между собой. Песок добавляется в последнюю очередь. Правильную консистенцию готового раствора на самом деле вычислить очень легко – он должен сползать с мастерка, не оставляя никаких следов. А во время кладки – не будет вытекать из швов (толщина которых не должна превышать 5 миллиметров).

Объем раствора рассчитывается по количеству имеющегося кирпича. В среднем одного ведра кладочной смеси достаточно для полусотни кирпичиков.

Закладка фундамента

Ширина основания должна быть приблизительно на десяток сантиметров больше, чем ширина печи. То есть, 88-90 сантиметров. Высота в каждом случае подбирается индивидуально. Но с тем расчетом, чтобы низ первого ряда кладки оказался на одном уровне с полом.

В том случае, если подполье глубокое (около 60 сантиметров), тогда выкапывать дополнительно яму не требуется. Хватит и опалубки по грунту. Ее размеры должны быть на пару сантиметров меньше, чем габариты готовой печи.

На дно укладывается пара слоев рубероида, чтобы защитить фундамент от воды. Уложив бетон, нужно оставить его на неделю в покое, чтобы он стал прочнее. И только потом можно выкладывать кирпичи.

Выкладывание рядов

Порядовка поможет не запутаться:

1. Первый ряд кладется на слой глиняной смеси толщиной не больше пяти миллиметров.
2. Выровняв основание, выкладывается затем второй. При этом нужно оставить свободный участок для поддувальной дверцы.
3. Прежде чем устанавливать ее, к дверце надо прикрутить оцинкованную проволоку и зафиксировать ее кончики в швы.

Между дверцей и кирпичом необходимо оставить небольшой зазор – важно учитывать, что от высоких температур металл расширится. Перед монтажом рамку дверцы нужно обмотать влажным шнуром из асбеста.

Третий ряд должен перекрывать швы предыдущего. На данном уровне устанавливается колосниковая решетка в топливнике.
Следующая линия ставится на ребро с соблюдением перевязки швов, затем формируются стенки топочной. Прямо за этой камерой будет располагаться дымоход. Чтобы в дальнейшем было несложно очищать его дно, в задней стенке нужно оставить один кирпич без смеси. Его можно будет вынимать и таким образом удалять золу.

Внутри дымохода нужно сделать пару подставок из кирпичных кусочков – они будут опорой для внутренней перегородки.
Очередной ряд выкладывается уже плашмя с расчетом на то, чтобы оставить участок для топочной дверцы.

Если взглянуть на порядовку, в задней части печки можно увидеть стенки пары дымовых каналов. Их поверхность в ходе монтажа необходимо с большой тщательностью вытирать мокрой тряпкой от глины, которая будет проступать из швов

Это условие важно соблюсти, потому что только так можно обеспечить хорошую тягу.
Топочная дверца перекрывается на восьмом ряду. Важно не забыть зафиксировать в швах проволоку, как в случае с поддувальной дверцей

Здесь же в задней стенке топливной камеры необходимо установить кирпич с косым срезом. Это так называемый дымовой зуб. Он улучшит теплоотдачу и тем самым создаст препятствие для ускоренного выхода дымовых газов в дымоход.

По завершении девятого ряда, на кладочную смесь нужно уложить шнур из асбеста. Это требуется для улучшения герметизации стыков варочной плиты с кирпичом.
Выполнив десятый уровень, можно перекрывать топливник чугунной плиткой.
Уже после одиннадцатого уровня кирпича в трубе ставится дымовая заслонка. По контуру она точно так же уплотняется шнуром асбеста, заранее вымоченным в глине.

Последние два ряда отвечают за формовку стенок трубы. Когда они закончены, на печку устанавливается легкая труба из листового металла, которая затем выводится на крышу дома.

Видео поможет разобраться в деталях.

Особенности создания компактной печи

Чтобы получить в своём доме качественный обогрев комнат, достаточно своими руками возвести компактную кирпичную печь в соответствии с проектом. При этом в такой конструкции можно разместить все необходимые дополнения: чугунную варочную плиту, сушильный короб и даже ёмкость для подогрева воды.

Такая конструкция возводится со стенками, которые эффективно обогревают отапливаемое помещение. Система обогрева будет носить низовой характер, который исходя из практики, считается наиболее эффективным для отопления небольших домов до 50 метров квадратных. При увеличении параметров жилого помещения пропорционально увеличиваются и габариты кирпичной печи.

Прежде чем переходить к возведению печи для дома из кирпича нужно подготовить соответствующий проект. Благо самому рисовать ничего не придётся, так как информацию можно найти в печатных изданиях или в электронном виде. Правильность сооружения печной конструкции будет влиять на эффективность оборудования, а также на его эксплуатационный ресурс.

Важные моменты строительства печи

Для того, чтобы водяной контур функционировал с максимальной отдачей, правильно сконструирована должна быть не только отопительная водная система, но и сама печь. Только лишь соблюдение порядовки недостаточно

Важно полное соответствие технологии печного строительства

Фундамент

Его вид и толщина зависят от размеров печки. Массивную классическую русскую печь рекомендуют устанавливать на добротный ленточный фундамент. Менее габаритным современным отопительным конструкциям достаточно бетонной подушки в полтора десятка сантиметров толщиной, иногда — на каркасе из арматуры.

Кирпич

Для наружных стен берут керамический огнеупорный кирпич. Для основания — его же, возможно бывшим в употреблении. Специалисты рекомендуют обязательно выполнять футеровку внутренней поверхности топки шамотным камнем. Для более презентабельного вида фасада, его можно сразу класть из облицовочного кирпича или выполнить такую отделку позднее.

Раствор

Раствор для кладки готовят традиционно: смешивают песок с глиной, разбавляют водой и добавляют немного цемента для прочности. Можно приобрести готовый состав для кладки на основе цемента со специальными добавками.

Кладка

Основное условие прочного строения — наличие качественной перевязки швов. Они не должны совпадать ни при каких условиях. Идеально, когда швы нижнего кирпичного ряда попадают под середины кирпичей, лежащих в следующем ряду. Для этого, начиная ряды, чередуют целые кирпичи и их половинки.

Печи с водным отопительным корпусом имеют довольно простую и понятную конструкцию. Они популярны, благодаря своей дешевизне и неприхотливости в эксплуатации. И если вам не по нраву использование природного газа для обогрева домостроения или нет доступа к газовой сети, такой вариант отопления следует рассмотреть первым. Сложенная хорошим мастером, такая печь никогда не разочаровывает своих владельцев.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

• Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
• Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

• На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
• Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами. Схема печи с котлом отопления

Схема печи с котлом отопления.

• Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
• Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

• Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
• Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
• Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Дата: 25 сентября 2021

Особенности процесса кладки печи

Работа по кладке кирпичной печи осуществляется в несколько этапов: Прежде всего, выкладывают зольную камеру и низ первого колпака с подверткой. Обычно для кладки используют глино-песчаную смесь, обладающую высокой вязкостью и прочностью.
Дверки монтируют в кирпичную кладку, а крепление их выполняют с использованием оцинкованной проволоки.

На 12-ом ряду кирпичной кладки следует перекрыть топочную камеру и после этого, используя уровень, смонтировать чугунную плиту, имеющую конфорки. В левой части конструкции выполняют кладку первого колпака и канала, предназначенного для летнего хода.
После завершения монтажа плиты выкладывают стенки варочной камеры. С левой стороны продолжают возведение нижнего колпака.
В варочной камере во внутреннем ряду производят установку задвижки летнего хода, необходимого для растопки печей.
В 20 ряду перекрывают первый из колпаков и варочную камеру. В сплошной кирпичной кладке необходимо оставлять отверстия для отдушины варочного отсека, летнего хода и подъемного канала. Для этого кирпичи опирают на стальные уголки с целью упрочнения отопительной конструкции и тем самым повышают ее надежность.

После перекрытия варочной камеры и нижнего колпака с помощью двух кирпичных рядов начинают выкладывать верхний колпак. В удобных для использования местах устанавливают прочистные дверцы, помогающие удалять сажу.
Стенки колпака возводят практически до верхней точки стенного проема. Вверху печь перекрывают двумя кирпичными рядами. С целью дополнительной теплоизоляции отверстие между верхом агрегата и нависающей перемычкой нужно заложить минеральной ватой.
