Правильный подбор насоса для системы отопления – как рассчитать и подобрать оптимальный

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

• нерегулируемые (серия UPS);
• регулируемые (серия ALPHA).

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

• UPS 25-40/60/80;
• UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Статья по теме:

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

• ALPHA2 L;
• ALPHA2;
• ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Циркуляционный или повысительный насос?

Главное отличие таких насосов заключается в функции, которую они выполняют. Циркуляционный обеспечивает принудительную циркуляцию ресурса, а повысительный – увеличивает давление в трубопроводе на конкретных участках системы.

Касательно повысительного (нагнетательного) насоса, то принцип его работы заключается в точечном поднятии давления. Увеличение происходит на конкретном требуемом участке. Такие агрегаты относятся к узкопрофильному классу оборудования, поэтому на рынке не так много моделей. Но все же существуют лидеры, пользующиеся огромной популярностью:

• AC159-160A AQUARIO;
• PB WILO;
• GRUNDFOS UPA 15-90.

Наиболее широкой востребованностью пользуются насосные агрегаты, способные обеспечить рост давления с 0,2 до 1 атм, итог – 0,8 атм. Но нередко бывают ситуации, когда нужно повысить давление на более высокую отметку. Тогда используются целые нагнетательные станции, повышающие давлении на более чем 3 атм. В таком случае станции отличаются более сложной структурой и несколько другим принципом работы.

1 Зачем нужен насос в контуре отопления?

Естественная циркуляция жидкости в контуре отопления малоэффективна, так как жидкость постоянно преодолевает сопротивление, и это замедляет ее продвижение. Это приводит к тому, что в котел жидкость возвращается охлажденной, а это  требует дополнительных затрат для ее дополнительного подогрева.

Принципиальная схема ГВС в ЦТП

Использование более узких труб лишь частично решает проблему, но расходы на реконструкцию значительно выше, чем на циркуляционный насос.

В системах без помпы теплоноситель необходим в большом объеме, чтобы сохранялась необходимая его температура. Для этого понадобятся и трубы большого диаметра, и  с широкими лопастями радиаторы.

В принудительной циркуляции большой объем жидкости не нужен. Поэтому подойдут трубы с меньшим диаметром. А это экономия на материалах.

Недостатком такого вида отопления является энергозависимость. Устройство работает от электрического тока.

1.1 Конструкция

Большинство устройств такой конструкции:

• корпус, к которому присоединена улитка;
• к улитке подсоединяют трубы системы;
• в корпусе имеется электродвигатель с клеммами и платой управления;
• ротор с крыльчаткой, благодаря которому происходит движение воды.

При работе помпы получается разряжение на входе устройства и нужное давление на выходе.

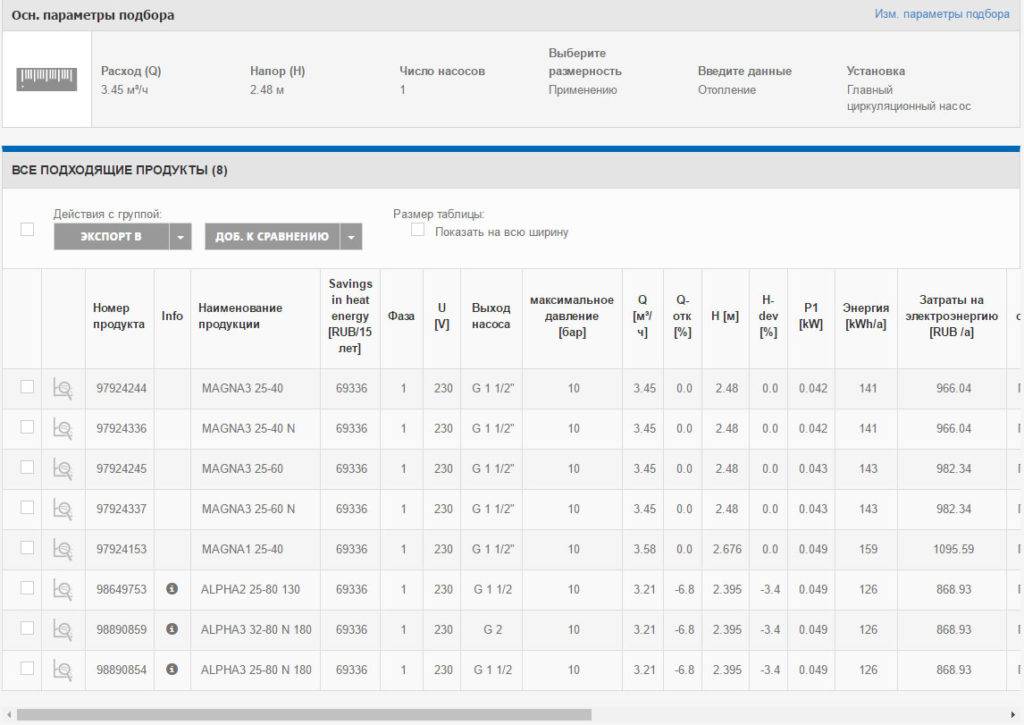

Определение насоса через сайт Grundfos

Для того, чтобы иметь возможность выбрать насос на базе программной платформы, Grundfos запустила онлайн приложение WebCAPS. Как можно это сделать, Вы узнаете далее, а пока Вам необходимо перейти на сайт компании Grundfos WebCAPS и перейти в  раздел «Подбор» насоса.

Далее задайте расчеты высоты подъема и потока, а в поле  «Выбор варианта подбора по:» выберите пункт «Отопление». Есть еще много настроек, этих трех значений вполне достаточно, чтобы приложение смогло произвести расчеты и предложить оптимальный вариант насоса, который эффективно будет функционировать в данной системе. Затем нажмите кнопку «Начать подбор».

Готово. Grundfos предлагает варианты насосов на основании введенных данных. Для получения дополнительной информации о продукте, а также подробного описания всего функционала данного насоса, необходимо кликнуть на любой из насосов.

Дополнительные функции циркуляционных насосов

Если вы не можете между несколькими моделями циркуляционных насосов, помимо ключевых параметров поиска можно еще ориентироваться на дополнительные функции. В современных моделях предусмотрено изобилие возможностей, которые помогут вам выделить наиболее удобное и выгодное оборудование.

К дополнительным возможностям, которые влияют на особенности эксплуатации, относятся:

автоматика. Работа циркуляционного насоса в автоматическом режиме – это возможность запуска устройства по заданным параметрам. Вы можете зафиксировать скорость потока жидкости, запуск агрегата в определенное время. Удобно включать агрегат до прихода с работы. При желании вы можете активировать автоматическое выключение при выходе из дома и любые другие временные установки.



При выборе автоматического насоса важно учитывать характеристики всей системы отопления – предусмотрена ли она к работе с автоматикой. Такой режим работы сводит к минимуму контакт владельца с насосом

Хорошей автоматикой ценятся модели насосов от производителя Grundfod. Бренд выпускает качественную автоматику для выполнения ряда поставленных задач;

отображение параметров на дисплее. На насосах, оборудованных специальным дисплеем, можно получить всю информацию о работе насосного оборудования. Там отображаются ошибки, напор, производительность, мощность. Такие модели стоят на порядок дороже простых аналогов, но также востребованы на российском рынке

Если вам важно контролировать состояние и работу насоса в силу условий эксплуатации, обязательно остановите свой выбор именно на такой современной модели;
циркуляционные насосы со спаренной конструкцией. Этот вариант актуален для отопительной системы с примесями в перекачиваемых жидкостях

Такой вариант отличается грамотной системой конфигурации – предусмотрено наличие двух параллельно подключенных рабочих колес. Даже если в жидкости есть примеси или попадают сторонние частицы, одно из колес может выйти из строя. Однако второй рабочий механизм продолжает работать. Такой вариант для частных домов подходит в тех случаях, если отопительная система проходит через придомовые постройки. Например, вы намерены обогревать сараи с животными. Циркуляционные насосы со спаренной конструкцией относительно дорогие, поэтому их покупают только по аргументированному требованию.

Правила монтажа

Для каждого типа системы отопления существуют определённые правила установки насоса. Если их не соблюсти, в лучшем случае, теплоноситель будет недостаточно циркулировать по трубам. В худшем ошибка может привести к выходу из строя насоса или даже котла.

Для закрытой системы

При установке в систему с принудительной циркуляцией насос чаще всего  монтируется на обратке перед котлом. До него ставится фильтр грубой очистки, а по обе стороны от насоса располагается 2 крана, которые необходимы в случае ремонта или замены, а также обратный клапан. Такой вариант установки применяется для систем отопления, работающих с помощью электрокотлов. В случае отключения электроэнергии одновременно остановится и котёл и насос.

Для систем, работающих на твёрдотопливных котлах, лучше применять комбинированную циркуляцию. Так как при отключении подачи электроэнергии нагрев теплоносителя невозможно остановить быстро, из-за чего он может закипеть и вывести из строя многие детали сети.

Обратите внимание! Диаметры труб и соединений насоса должны быть одинаковыми.

Для открытой системы

Если насос монтируется в систему отопления с естественной циркуляцией, то он устанавливается на байпасе. Вместе с ним ставятся запорные краны по обе стороны, до него фильтр грубой очистки. На параллельной трубе относительно байпаса монтируется кран, на тот случай, если необходимо включить естественную, а не принудительную циркуляцию.

Схема монтажа насоса на байпасе

Возле насоса рекомендуется установить автоматический воздухоотводчик.

Как выбрать циркуляционный насос для отопления

Чтобы правильно выбрать марку, вид и тип циркуляционной помпы, надо брать во внимание такие параметры как напор, продуктивность, монтажное исполнение и потребляемую мощность. Все эти величины путем вычислений устанавливает мастер, осуществляющий монтаж всех элементов отопительного контура

Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания. Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет.

В числе немаловажных моментов при выборе насоса остается его стоимость. Оригинальные насосы таких известных производителей как датский Grundfus или немецкий Wilo стоят достаточно дорого, однако их стоимость перекрывается надежностью и сроком безаварийной работы доходящей до 10 лет. Их дешевые китайские аналоги в среднем нормально работают 2-3 года и затем требуют замены, однако и стоят они в 2-3 раза меньше.

В последнее время предпочтение отдается энергосберегающим насосам, конструкцией которых предусматривается электрическая схема для работы на постоянном токе. Работу по подбору насоса можно произвести самостоятельно, однако, учитывая стоимость самого оборудования и установки, а также избегая лишних расходов при эксплуатации, эту работу лучше доверить специалисту. Кроме основных величин стоит учитывать:

• тип системы отопления;
• объем теплоносителя и отапливаемую площадь помещения;
• шумовые параметры, влияющие на место установки;
• техническое состояние системы и количество примесей в теплоносителе;
• тип котельного оборудования и вид топлива, а также температуру теплоносителя на его выходе и входе.

При выборе необходимо опираться на пиковые показатели, что обеспечит работу контура с достаточным запасом прочности и эффективности.

Основные виды насосов для отопления

Все предлагаемое производителями оборудование делится на две большие группы: насосы «мокрого» или «сухого» типа. Каждый вид имеет свои преимущества и недостатки, что обязательно нужно учитывать при выборе.

Оборудование «мокрого» типа

Насосы отопления, называемые «мокрыми», отличаются от своих аналогов тем, что их рабочее колесо и ротор помещен в тепловой носитель. При этом электрический мотор находится в герметичном боксе, куда влага попасть не может.

Этот вариант — это идеальное решение для небольших загородных домов. Такие устройства отличаются своей бесшумностью и не нуждаются в тщательном и частом техническом обслуживании. К тому же они легко ремонтируются, настраиваются и могут применяться при стабильном или слабо изменяющемся уровне расхода воды.

Отличительной чертой современных моделей «мокрых» насосов является простота их эксплуатации. Благодаря наличию «умной» автоматики можно без каких-либо проблем увеличить производительность или переключить уровень обмоток

Что касается недостатков, то указанная выше категория отличается низкой производительностью. Обуславливается этот минус невозможностью обеспечения высокой герметичности гильзы, разделяющей тепловой носитель и статор.

«Сухая» разновидность приборов

Для этой категории устройств характерно отсутствие прямого контакта ротора с, перекачиваемой им нагретой, водой. Вся рабочая часть оборудования отделена от электрического двигателя резиновыми защитными кольцами.

Главная особенность такого отопительного оборудования — большая эффективность. Но из этого преимущества вытекает существенный недостаток в виде высокой шумности. Решается проблема путем установки агрегата в отдельной комнате с хорошей звукоизоляцией.

При выборе стоит учитывать тот факт, что насос «сухого» типа создает завихрения воздуха, поэтому мелкие частицы пыли могут подниматься, что негативно скажется на уплотнительных элементах и, соответственно, герметичности устройства.

Производители решили эту проблему так: при работе оборудования между резиновыми кольцами создается тонкий водяной слой. Он выполняет функцию смазки и предотвращает разрушение уплотнительных деталей.

Приборы, в свою очередь, делятся на три подгруппы:

• вертикальные;
• блочные;
• консольные.

Особенность первой категории заключается в вертикальном расположении электродвигателя. Такое оборудование стоит покупать только в том случае, если планируется перекачка большого объема теплового носителя. Что касается блочных насосов, то они устанавливаются на ровной бетонной поверхности.

Предназначены блочные насосы для использования в промышленных целях, когда требуются большие расходные и напорные характеристики

Консольные устройства характеризуются расположением всасывающего патрубка с наружной стороны улитки, в то время как нагнетательный находится на корпусе с противоположной.

Правила подбора насоса для котла

Лучше всего доверить выбор и установку циркуляционного насоса для кота профессионалам. Эксперты смогут просчитать гидравлические параметры и сделать правильное решение в пользу эффективной модели агрегата. Такой подход используют при создании центрального отопления.

Однако не всегда владелец частного дома готов тратиться на оплату услуг специалистов. Если он берется за работу самостоятельно, необходимо учитывать хотя бы базовые факторы для поиска. Для этого проще всего воспользоваться следующими советами:

1. Если вы ищете альтернативу старому агрегату, можно обратиться в магазин и подобрать такой же вариант по техническим параметрам. Менеджеры магазина смогут подобрать по нужным параметрам несколько вариантов. Выберите наиболее выгодную модель из установки цена-качество. Если предыдущий циркуляционный насос для отопления не оправдал ожиданий, разберитесь в его недостатках. С учетом особенностей старой модели вы сможете подобрать более качественный, долговечный, надежный насос.
2. Ориентируйтесь на советы экспертов. Профессионалы советуют исходить из следующих установок: для обогрева дома до 250 квадратов достаточно агрегата с давлением 0,4 Бар. Для жилых домов до 500 квадратов потребуется насос мощностью до 0,6 Бар.

Если вам сложно понять, как выбрать из предложенных вариантов, боитесь прогадать с расчетами, лучше заказать проект технику-инженеру. Он сможет определить параметры агрегата, просчитать параметры и даже поможет сэкономить на покупке оборудования для автономного котла.

Врезка циркуляционного насоса

В случае если ранее насос не был включен в состав системы отопления, требуется его «врезка» в трубопровод. Так как данная операция требует от исполнителя некоторых навыков и наличия специального оборудования, ее можно доверить профессионалам, либо же выполнить работу самому, предварительно ознакомившись с технологией монтажа трубопроводов. Порядок работ и перечень используемого оборудования будут зависеть от выбранного способа врезки и материала трубопровода.

Существуют 2 способа врезки циркуляционного насоса:

1. на основном участке трубопровода;
2. на обводном участке (байпасе).

Установка агрегата на основном участке предполагает меньшие затраты времени и средств, но имеет один существенный недостаток. Насос работает от сети электропитания, поэтому при таком способе монтажа во время отключения света в квартире или доме отопление не сможет функционировать.

Второй способ более сложный, но обеспечивает системе обогрева повышенный уровень автономности. В данном случае при работе системы в обычном режиме теплоноситель движется по обводному каналу, а соответствующий участок основной магистрали перекрыт с помощью специально установленного шарового крана. Во время отключения электроэнергии кран открывается, и жидкость перемещается по трубопроводу естественным способом.

Схема установки насоса на обводном канале (байпасе).

Данный вариант хоть и распространен, имеет один большой недостаток – кран на основной магистрали. Лучше если вместо крана установлен шаровой клапан.

Установка насоса на подаче газового напольного котла в системе отопления с естественной циркуляцией. Статья на тему “Как выбрать газовый котел” возможно, будет Вам полезна.

В нормальном режиме работы клапан закрыт избыточным давлением созданным насосом над шаром. Если насос обесточен – шар поднимается под давление воды движущейся естественным образом по магистрали. Данный вариант актуален, если установка насоса по тем или иным причинам выполняется на «подаче».

Монтажный комплект для врезки насоса включает в себя:

• трубы нужного диаметра;
• элементы трубопроводной арматуры;
• накидные гайки (для полипропиленовых трубопроводов) или сгоны (для стальных труб);
• грязевой фильтр;
• запорные краны;
• обратный клапан.

Диаметр труб для врезки должен соответствовать диаметру уже установленного трубопровода, а их суммарная длина определяется по результатам замеров на участке предполагаемой установки насоса. Таким же образом подбирается и комплект трубопроводной арматуры. Накидные гайки (или сгоны) служат для быстрого монтажа и снятия насоса.

Грязевой фильтр устанавливается непосредственно перед входом в агрегат. Он необходим для защиты насоса от попадания загрязнений, источником которых могут быть отложения на внутренней поверхности трубопроводов. Дренажное отверстие фильтра должно быть направлено вниз для обеспечения возможности его периодической очистки.

Запорные краны ставят на входе в насос перед фильтром и на выходе из него, чтобы при необходимости агрегат можно было демонтировать без остановки всей системы. При монтаже нагнетателя на обводном участке, дополнительный кран устанавливается на основной магистрали параллельно насосу. Обратный клапан предназначен для защиты системы от гидравлических ударов. Он монтируется на выходе из насоса перед запорным краном.

Как правильно определиться с насосом?

Правильный выбор устройства избавит вас от проблем эксплуатации и позволит использовать насосное оборудование по срокам эксплуатации

Если вы принялись самостоятельно подойти к вопросу выбору, обратите внимание на технические запросы и характеристики насоса. Эффективность теплообмена, скорость обогрева помещения определяется скорость прохождения теплоносителя в системе

Если вы рассчитываете на равномерное отопление по всему дому, нужен хороший насос, который справится с поставленными задачами.

Даже менеджеры магазинов могут вам насоветовать не самые лучшие варианты, поэтому вам стоит объективно подойти к вопросу выбора. Нужно учитывать специфику строения дома и контурной системы отопления. Перед покупкой вам лучше самим обозначить параметры, на которые вы рассчитываете.

Производительность насоса не должна быть самой большой. Если вам кажется, что такой насос будет быстро перекачивать жидкость в системе, и вы за считанные минуты сможете нагреть помещение, это ошибочное мнение. Выбранный насос по показателям расхода должен соответствовать мощности самого котла и радиаторов. Показатели производительности должны быть оптимальными, чтобы обеспечить нормальный процесс теплообмена.

Вы можете самостоятельно определить минимальные показатели производители насоса, на которые стоит ориентироваться при выборе агрегата. Для этого нужно:

энергетическую мощность разделить на разницу температур в обратном и прямом клапанах. Полученное значение умножьте на 0,86.

Это упрощенная формула, которая не гарантирует точного исчисления. Это примерное значение, на которое вы можете ориентироваться при выборе энергоэффективного циркуляционного насоса.

Показатели напора исчисляются исходя из гидравлического сопротивления в системе. Если вы обратитесь к профессионалу для исчисления напора, он подойдет к вопросу серьезно, учитывая все переходы, конфигурацию радиаторов.

Владелец частного дома может самостоятельно просчитать примерное значение нужного напора. Это возможно только для примитивных систем с небольшими отопительными контурами. Напор = количество отапливаемых этажей дома * средние показатели гидравлических потерь.

Надежные насосы: из какого материала должно быть рабочее колесо

На российском рынке вы найдете циркуляционные насосы, которые изготавливают из разных материалов. Чаще всего производители используют следующие виды:

• прочный пластик. Актуальность этого материала обусловлена отсутствием рисков коррозии. Такие агрегаты не подвержены воздействию агрессивных химических элементов. Также пластик считается относительно недорогим материалом и прочным. Эксплуатационный срок пластиковых изделий меньше, чем у альтернативных материалов. Вы можете рассчитывать на работу такого насоса на протяжении не более 7 лет;
• чугун. Применяют для циркуляционных насосов с относительно невысокой мощностью. Даже если чугунная деталь выйдет из строя из-за коррозии, заменить ее будет не так дорого;
• нержавеющая сталь. Этот материал прочнее пластика, но также есть риски коррозии. Нержавейка отличается высокой стоимостью, которая обусловлена ее надежностью;
• латунь. Дешевле нержавейки, но во многом схода с ней по характеристикам.

Классификация насосов

По производителю подбор насоса циркуляционного типа для автономной или зависимой системы отопления дома не имеет смысла – все характеристики примерно одинаковы для оборудования одной мощности. Поэтому классификация циркулярных помп проводится по типу ротора: с сухим или мокрым ротором. Что это значит?

• Насосы с мокрым ротором так и называются, потому что ротор постоянно находится в жидкой среде. Ротор отделен от статора гильзой из нержавейки. Работает такой агрегат без шума и вибраций, занимает мало места, профилактические работы – минимальны, так как рабочая жидкость служит одновременно и смазкой, и охладителем. Недостаток – невысокий КПД относительно «сухих» насосов системы отопления.
• У насосов «сухого типа отсутствует непосредственный контакт ротора с теплоносителем системы. Герметизация электрической части происходит за счет уплотнительных колец из нержавеющей стали, или керамики. Высокая точность размеров этих колец обеспечивает постоянное присутствие тонкой пленки жидкости между ними, что и обеспечивает герметичность отсека. По мере износа колец начинает работать прижимная пружина, которая автоматически прижимает кольца к корпусу. И перед тем, как выбрать циркуляционный насос с сухим ротором, имейте ввиду, что работать он должен в отдельном помещении, так как при работе сильно шумит.
• Как подобрать насос по маркировке? Марка насоса обозначается символами (Grundfos UPS 25-50), и обычно отражает название компании-производителя, после чего указываются цифры, значение которых расшифровывается ниже:
  1. Первое число указывает на диаметр впускного и выпускного патрубков. Для нашего примера это 25 мм, или один дюйм. Одновременно это означает диаметр резьбы гаек крепления;
  2. Вторые две цифры означают высоту столба теплоносителя в отопительной системе. Для нашего примера это 5 метров, что означает давление ≤ 0,5 Атм.

Другие факторы, влияющие на выбор

На подбор циркуляционного насоса для системы отопления, кроме рассмотренных выше, основных его параметров характеристики влияют и другие факторы, такие как: надежность, качество изготовления, температурный режим эксплуатации, стоимость, способ соединения и др.

Качество изготовления, надежность и долговечность, как правило, напрямую связаны со стоимостью. Производители, которые предлагают надежные и качественные модели, например: «Grundfos» (Дания), «Wilo» (Германия), «DAB», «Lowara», «Ebara» и «Pedrollo» (Италия), соответственно и оценивают свою продукцию.

Циркуляционный насос wilo в системе отопления

Отечественные или китайские модели стоят дешевле, но и гарантия их качества, соответственно, ниже. Здесь уже выбор каждый должен сделать сам, выбрать качественное изделие за более высокую цену или купить более дешевый циркуляционный насос, с сознанием того, что возможно его в скором времени придется менять.

Кроме этого, при выборе необходимо обратить внимание на тип и диаметр соединения насоса с трубами системы. Некоторые модели комплектуются соединительными элементами типа «американок», а к некоторым придется подбирать самостоятельно

Еще один параметр, на который необходимо обратить внимание – температурный режим эксплуатации циркуляционного насоса, который должен быть в паспорте

Особенно это важно, если он будет устанавливаться на подающей трубе в системе с твердотопливным котлом. В этом случае, максимально допустимая температура должна быть не менее 110°С

Если же, насос будет устанавливаться на «обратке», то это не столь важно, так как температура на входе котла редко превышает 80°С.

Выводы о подборе насоса

Для бытового назначения лучше всего  выбрать циркуляционные насосы с рабочим колесом из чугуна или пластика. Этого будет достаточно с учетом затребованных параметров мощности и производительности. Более прочные материалы, латунь или нержавейка используются в промышленных насосах.

Наиболее практичными будут насосы с мокрым ротором. Для подключения к домашней сети отопления этот вариант будет практичным и энергоэффективным. Если вы готовы заплатить выше средней стоимости, купите насос с дисплеем и набором автоматических функций.

Если в частном доме требуется обогрев пристроек, тогда лучше ориентироваться на модели со спаренным типом. Они способны работать даже при попадании твердых частиц в систему.
