Подбор насоса системы отопления: важные нюансы выбора

Особенности циркуляционных насосов для отопления

Основным назначением циркуляционных насосов (помп), устанавливаемых в системах отопления, является обеспечение постоянного движения теплоносителя по трубопроводу без повышения давления в нем. Нагретая вода, перемещаясь по контуру с определенной скоростью, равномерно отдает тепло всем элементам системы. Благодаря этому обогрев помещений происходит быстро и c меньшими затратами газа, требуемого на нагрев теплоносителя.

Если устанавливается система отопления, например, для частного дома, которая будет работать по принципу принудительной циркуляции, то без установки циркуляционной помпы не обойтись. Также данные насосы можно устанавливать в отопительных системах, работающих по принципу естественной циркуляции. Установка помпы повышает эффективность работы отопительного контура и способствует экономии газа.

Покупать циркуляционные насосы для отопления следует после изучения полного ассортимента данного вида продукции, который широко представлен в интернете, поскольку аппараты могут отличаться не только конструктивно (“сухие” и “мокрые”), но и по мощности, способу установки. К тому же, некоторые модели циркуляционных агрегатов оснащаются переключателями режимов работы, изменяющими скорость вращения вала аппарата.

Установка насоса

Для максимально качественной и надежной установки насосного оборудования необходимо соблюдать несколько несложных правил:

• Расширительный бак крепится на высоту от 1 метра выше самой высокой точки системы отопления;
• Отопительная система должна быть оснащена отводом воздуха.
• В системе теплоснабжения должен присутствовать резервный трубопровод на случай возникновения непредвиденных аварийных ситуаций.

Также для установки насосного агрегата нужно соблюдать несложные условия:

• Около 10 м трубопровода потребляет примерно 0,6 м напора насоса. Из этого следует, что напор в 60 м обеспечит движение жидкости в трубе длиной 100 м;
• Усредненная скорость перемещения носителя тепла составляет около 1,5-2 м/с;
• Чем меньше диаметр труб, тем больше потребуется мощность насосного оборудования для циркуляции водянистой среды.

На начальном этапе монтажа системы отопления необходимо подготовить все составляющие компоненты к установке, запастись нужными инструментами, рассчитать резьбовые соединения с насосным агрегатом. Перед насосом рекомендуется установить фильтр очистки, который поможет избежать попадания в систему грязи и песка. Направление циркулирующей жидкости должен совпадать с направлением стрелки, которая изображена на корпусе насосного оборудования. Желательна установка запорной арматуры на стыках патрубков трубопровода для удобного ремонта системы отопления. Насосы с мокрым ротором устанавливаются только в горизонтальном положении, а с сухим ротором как в горизонтальном, так и вертикальном.

Дорогой сегмент (от 10 000 руб.)

Дорогие насосы выполнены из высококачественных материалов, имеют автоматизированные системы контроля и управления, защиту от перегрева и токов блокировки. Они экономичные и долго служат.

Grundfos UPS 32-80 180

Плюсы

• Надежность
• Защита статора и обмоток двигателя

Минусы

Высокая цена

От 15 000 ₽

Эта модель  насоса для отопления частных домов выпускается в Дании. Его применяют в системах водоснабжения, кондиционирования, для устройства «теплого пола». Напорная характеристика – 8 м. Инновационная конструкция обеспечивает беспрерывную работу в течение 10 лет.

DAB A 80/180 XM

Плюсы

• Надежный
• Защита от перегрева
• Глухой фланец-заглушка в комплекте

Минусы

• Работает только на чистой жидкости
• Тяжелый (4,8 кг)

От 12 000 ₽

Итальянские производители гарантируют продолжительную эксплуатацию этого насоса для домашнего пользования за счет применения современных материалов. Гидравлический узел выполнен из чугуна, рабочее колесо – из технополимера, корпус двигателя — алюминиевый, вал, кожух статора и оболочка ротора – из нержавеющей стали. Двигатель работает на трех скоростях. Высокие технические параметры позволяют использовать его для отопления большого частого дома: напорная характеристика – 9 м; пропуская способность 145 л/мин.

Wilo Star-Z Nova

Плюсы

• Защита труб от бактерий за счет термической дезинфекции
• Латунный корпус с теплоизоляцией
• Устойчивость двигателя к токам блокировки
• Экономичный
• Ремонтопригодный
• Компактный
• Работа в жесткой воде

Минусы

• Напорная характеристика до 1,1 м
• Интервал температур рабочей жидкости от 0 до 70 0С

От 10 000 ₽

Насос германского производства занимает в рейтингах топовые позиции. Он рассчитан на расход жидкости до 0,4 м3/ч и подходит для систем отопления большого частного дома.  Особенность этой модели – усовершенствованное соединительное устройство, благодаря которому нанос подключают к питанию без дополнительных инструментов.

Виды циркуляционных насосов

Специалисты различают два основных типа циркуляционных насосов, устанавливаемых в локальных отопительных системах. Каждый из них требует внимательного рассмотрения.

Сухие циркуляционные насосы.

Конструкция сухих циркуляционных насосов исключает контакт ротора электродвигателя с перекачиваемой водой. Рабочее колесо в этом случае отделено от ротора кольцами торцевого уплотнителя.

В качестве материала для них применяют:

• высокопрочные смеси на основе прессованного углерода;
• нержавеющую сталь;
• износостойкую керамику;
• оксиды алюминия и вольфрама.

Кольца прижимаются друг к другу пружинами. При движении они плотно притираются одно к другому. Тончайшая пленка воды, попадающей в зазор, служит дополнительным герметизирующим элементом конструкции. Насосы старого исполнения вместо торцевого уплотнения использовали сальниковую набивку, которую надо было периодически подтягивать или набивать заново по мере ее износа для восстановления первоначальной герметичности. Торцы современных моделей не требуют ремонта в течение 3 лет и более.

Устройство циркуляционного насоса с сухим ротором.

1. Вентилятор двигателя.2. Корпус двигателя с ребрами охлаждения.

3. Уплотнительный сальник.4. Крыльчатка.

5. Корпус помпы.

Особенности эксплуатации циркуляционных насосов сухого типа:

• высокий КПД, достигающий 80%;
• повышенный уровень шума, требующий установки оборудования в отдельное помещение;
• жесткие требования к минимизации содержания в воде взвешенных твердых частиц, приводящих к абразивному износу уплотнений;
• недопустимость длительной работы на холостом ходу без контакта с жидкостью.

Варианты конструкций и положения установки «сухих» насосов.

Горизонтальные насосы

Горизонтальные насосы имеют классический вариант монтажа, при котором рабочее колесо и двигатель располагаются на одном уровне. Приемный патрубок у них находится в торцевой части, а нагнетательный – на боковой поверхности корпуса.

Вертикальные насосы

Вертикальные насосы отличаются положением двигателя над рабочей частью. Приемный и выкидной патрубки у них обычно имеют одинаковый диаметр и располагаются на одной горизонтальной оси.

Блочные насосы

Блочные насосы характеризуются компактной конструкцией. Электродвигатель и рабочее колесо у них нередко монтируются в одном корпусе. Для них характерно торцевое расположение приемного штуцера и радиальное направление выкидного патрубка.

Когда нужно купить циркуляционный насос?

Агрегаты с циркуляционной системой работы регулируют скорость потока жидкости в системе. Такие элементы используются для автономных систем отопления. Если в центральной системе отопления эту функцию выполняют промышленное оборудование, для автономной системы отопления требуется дополнительное оснащение.



Эксперты выделяют следующие условия, когда необходимо использовать циркуляционные насосы:

• больше 2-х контуров;
• наличие в доме сложных систем контуров. Например, если в частном помещении предусмотрен теплый пол;
• нужно обогревать большую площадь или несколько этажей;
• если котел установлен не на уровне этажей, например, в подвале;
• в радиаторах системы наблюдаются температурные несоответствия;
• существенная разница между входящим и обратным потоками.

Циркуляционные насосы для отопления способны создавать и поддерживать оптимальную скорость движения воды в системе. Такая организация в теплоносителе гарантирует равномерное распределение теплоносителя по всем фрагментам контура.

Перед владельцем частного дома стоит задача правильной организации циркуляционного насоса, в результате чего температурная разница на выходе и входе не будет превышать 10 градусов. Такой подход не просто гарантирует прогрев всей отопительной системы, но и увеличение срока эксплуатации котла. В энергосберегающем режиме вы можете экономить на коммунальных услугах с автономным отоплением частного дома. Правильный выбор циркуляционных насосов гарантирует энергоэффективность, поддержание оптимального температурного режима.

Вопрос-ответ

Чем отличается 2-х-трубная система от 1-трубной?

1-трубная система работает с использованием полного кольца трубопроводов с потоком и возвратом из котла. Недостатки этой системы, как правило, перевешивают преимущества, поэтому они используются все реже.

2-хтрубная система стала популярной с 1970-х годов, и до сих пор является наиболее распространенным методом питания контуров радиатора. Вода здесь циркулирует, как по контуру, так и по радиаторам, что, в свою очередь, повышает скорость нагрева радиаторов.

Какие преимущества имеет такая система?

Она более практичная и доступная для автономного отопления жилья.

На что нужно обращать внимание при выборе системы отопления?

В повседневной жизни можно встретить различные обогревательные схемы, однако отметим, что на выбор влияет несколько факторов. Предпочтение отдается той или иной схеме, основанной на наличии средств у собственников жилья, ожидаемом эффекте и конструктивных особенностях жилого дома. 2-х-трубный вариант чаще используется на практике благодаря своей высокой эффективности, надежности и простоте настройки.

Какой принцип работы 2-х-трубного обогрева?

Принцип работы достаточно прост: теплоноситель циркулирует от котла к радиаторам по двум контурам. Первая труба непосредственно подает тепло от котла к радиаторам, в то время как вторая предназначена для транспортировки охлажденного теплоносителя обратно.

Конечно, такой вариант имеет некоторые технические трудности, связанные с монтажом, но надежность, эргономичность и эффективность делают 2-х-трубный принцип обогрева наиболее востребованным на протяжении десятилетий

Но все же, выбирая систему, уделите внимание особенностям жилого помещения, его метражу, а также собственным критериям выбора и финансовым возможностям

Технические описания циркуляционных насосов

Любой насос должен подбираться индивидуально. Технические параметры агрегата выбирают в соответствии с его назначением. Описание и возможности насосов фиксируются в техническом паспорте. Также вы можете узнать характеристики у продавца.

На выбор модели циркуляционного насоса влияют:

1. Максимальный напор. Это расстояние, на которое система может поднять жидкость. Напор играет большую роль при обогреве многоэтажных зданий. Нужно не только рассчитать максимальное расстояние, на которое жидкость в системе должна подняться, но и предусмотреть запас. Он необходим для противостояния гидравлической силе в трубах. Чаще всего для многоэтажных домов выбирают модели циркуляционных насосов с максимальным напором до 8 метров.
2. Скорость. Определяют, какое количество теплоносителя удастся перекачать за минуту или в час. Этот показатель очень важен для расчетов проектировщика.
3. Размеры патрубков. Они просчитываются с расчета подсоединения к трубопроводу. Самые популярные диаметры – 2,5 и 3,2 см.
4. Длина. От этого показателя зависит место, где вы сможете установить насос.

На что смотреть при выборе

Выбрать циркуляционный насос станет гораздо проще, если вы обратите внимание на следующие параметры:

Производительность. Разные отопительные системы нуждаются в помпе с оптимальным уровнем производительности. Поэтому владельцу дома следует знать мощность установленного котла. Например, если в контуре функционирует прибор, рассчитанный на 40 кВт, в таком случае насос должен иметь пропускную способность 2.4 м³/ч.
Высота подъема

Еще одна важная характеристика, на которую обязательно следует обращать внимание. Эксперты советуют использовать такую простую формулу: на 10 метров трубопровода – напор 0.6 метров

Таким образом, не составит большого труда подсчитать, что отопительной магистрали 100 метров потребуется насос с высотой подъема 6 метров.
Регуляция потоковой скорости. Достаточно полезная опция, за счет которой может самостоятельно менять скорость движения воды. Некоторые модели оснащены переключателем на 2-3 позиции, более современные имеют электронные регуляторы, которые автоматически меняют скорость. Основное: показатель не должен превышать 1.6 м/с.
Уровень мощности. Каждый насос имеет собственный электродвигатель, обладающий определенным уровнем мощности. Чем тоньше труба в отопительной системе, тем большую мощность должен иметь потом. Некоторые модели имеют мощность 100 Вт, более сложные модели – 150 Вт.
Материалы. Обратите внимание на то, из каких материалов произведены детали и узлы, ведь именно это влияет на срок службы прибора. В идеале, корпус должен быть чугунным, рабочее колесо и крыльчатка – пластиковым.

Конструкция циркуляционного насоса

Прежде чем мы расскажем, как подобрать насос циркуляционный, выбор которого оказывает существенное влияние на себестоимость и эксплуатационные расходы по обогреву помещений, необходимо кратко рассказать, как устроен этот механизм.

Не смотря на различия в моделях, из которых вам нужно подобрать насос отопления частного дома, все такие механизмы состоят из корпуса, ротора и электрооборудования, подключаемого к электрической сети с напряжением 220 В.

Мы рекомендуем подобрать насос отопления циркуляционный для системы подогрева помещений в частном домовладении с мокрым ротором. Использование в качестве смазки прокачиваемой рабочей среды позволяет максимально снизить шумность аппарата, сэкономить на его приобретении без ущерба качеству изготовления, управлять скоростью перекачивания теплоносителя и обеспечить максимально комфортный климат в комнатах. Наиболее известными и проверенными компаниями-изготовителями такой насосной техники являются Grundfos, DAB и Wilo.

Так же на рынке представлены модели насосов с сухой крыльчаткой, но мы их рассматривать не будем, так как из-за своей шумности и избыточной мощности они малопригодны для установки в частных домах.

Когда потребуется установка циркуляционного насоса для отопления?

Если вы ищете насосы для системы отопления, необходимо обозначить их назначение и ключевые особенности

Для этого важно понимать систему циркуляции воды в батареях. Изначально вода поступает в систему холодной

Ее подъему по кругу системы способствует принцип естественной циркуляции, который обеспечивается за счет расширения тепла. В это время осуществляется нагревание батарей. После прохождения воды в системы замкнутого круга жидкость поступает на ТЭНы.

Функции насосов заключаются в организации перемещения воды по трубам. Жидкость должна поступать в магистраль с оптимальной скоростью. У каждого электронасоса есть движущиеся частицы – лопасти. Владелец частного дома может самостоятельно регулировать температурный режима в батареях. Температура в системе зависит от двух факторов:

• изменение температуры воды в котле;
• настройки скорости движения воды, что влияет на температурный режим.

В зависимости от модели циркуляционного насоса определяют разные скоростные режимы. Большинство насосов имеют 2 или 3 скоростных режима, реже встречаются 4. На максимальных скоростях удается обеспечить высокие температурные режимы, что влияет на скорость обогрева помещений.

Списки лучших

Помимо ранее оговоренных моделей, мы советуем обратить внимание на такие насосы:

• Дешевый – ВИХРЬ ЦН-32-6.
• Энергосберегающий – UNIPUMP LPA 25-60.
• Тихая работа – Wilo Star-RS 25/4-180.

Предлагаем ознакомиться с их параметрами и краткой информацией.

Дешевый – ВИХРЬ ЦН-32-6

Одна из самых заманчивых покупок: шикарные технические параметры и достаточно демократичная стоимость. Прибор считается одним из самых доступных вариантов при таких отменных характеристиками.

Высокая мощность мотора (90 Вт) позволяет создавать высоту подъема помпы до 7.5 метров, сохраняя производительность 9 м³/ч. Прибор выполнен из качественного чугуна, так что это отразилось также и на массе устройства (3.8 кг). В целом покупатели остались довольны данным насосом, оставляя чаще всего позитивные отзывы на форумах.

Тип	мокрый
Напор (м)	7.5
Макс. пропуск. способ. (м³/ч)	9
Вес (кг)	3.8

Стоимость: от 2070 до 3199 р.

насос для системы отопления ВИХРЬ ЦН-32-6

Энергосберегающий – UNIPUMP LPA 25-60

UNIPUMP LPA 25-60 – более бюджетный аналог Grundfos ALPHA2. Модель, обладающая уймой достоинств: 5 режимами работы, отсутствием перегрева, незначительным уровнем шума (всего 43 дБ), удобством использования, а также высоким уровнем защиты по стандарту IP42.

Тип	мокрый
Напор (м)	6
Макс. пропуск. способ. (м³/ч)	3
Вес (кг)	2.8

Цена: от 5426 до 10761 р.

насос для системы отопления UNIPUMP LPA 25-60

Тихая работа – Wilo Star-RS 25/4-180

Самый тихий насос в списке лучший – Wilo Star-RS 25/4-180, уровень шума которого не превышает 34 дБ. Пользуется огромным спросом благодаря своей экономичности (прибор поглощает всего 48 Вт) и эффективности – технические характеристики говорят сами за себя. Насос выглядит очень надежно: прочный чугунный корпус, нержавеющий вал – такая модель точно будет служить годами, при правильной эксплуатации. Единственный минус – возможность установки лишь в горизонтальном положении.

Тип	мокрый
Макс. напор (м)	4
Максим. производ. (м³/ч)	3
Масса (кг)	2.9

Цена: от 4570 до 10108 р.

насос для системы отопления Wilo Star-RS 25/4-180

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

• М – мощность котла, который будет использоваться для отопления дома, Вт;
• ΔТ – перепад температур в отопительном контуре;
• Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

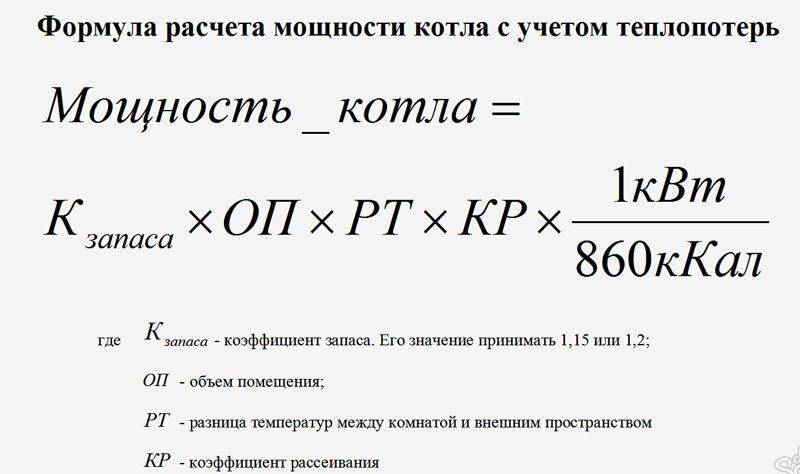

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

• N – искомое значение;
• Nк – мощность котла, используемого для отопления дома;
• DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

• максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
• материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
• присоединительные размеры. Возможно, потребуется переходник;
• наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Типы насосов циркуляции

Промышленность выпускает очень много разновидностей насосов для системы топления. Все их не перечислить, да и не нужно этого делать. Остановимся на двух основных типах — насосах с мокрым ротором и сухим.

Параметры системы отопления

Но сначала нужно разобраться в некоторых характеристиках, которые определяют выбор того или иного насоса:

1. Площадь помещений, которые необходимо отапливать.
2. Уровень температуры в здании — он может отличаться в зависимости от его назначения. Например, в жилом доме, в учреждениях медицинского, школьного и дошкольного профиля температура всегда должна быть выше, нежели в производственных помещениях.
3. Температура теплоносителя на входе и выходе отопительной системы.
4. Тип отопительного котла, его оснащенность различными функциональными устройствами и автоматическими системами контроля и блокировки.
5. Напор теплоносителя — его давление в трубах и радиаторах.
6. Этажность здания.
7. Тип теплоносителя.

Важно! Насос для циркуляции теплоносителя представляет собой обычный электродвигатель, который состоит из неподвижной части — статора и подвижной — ротора. На одной части вращающегося ротора установлена крыльчатка, в составе которой находятся лопасти. При их вращении создается разрежение воды, в результате чего возникает ее движение

При их вращении создается разрежение воды, в результате чего возникает ее движение.

Есть отопительные котлы старого образца, в которых нет насоса, и циркуляция теплоносителя происходит под действием силы тяжести. Она определяется небольшим уклоном труб и разностью в плотности холодной и горячей воды. Поскольку горячая вода легче холодной, она по законам физики поднимается вверх, переходя самотеком в трубы и радиаторы. Отдав тепло через поверхность данных приборов, остывшая вода возвращается в котел отопления для последующего нагрева. При этом на выходе котла температура жидкости всегда выше, чем на входе — разность температур также способствует движению воды.

При желании хозяина сделать систему отопления более эффективной, ему придется вваривать циркуляционный насос в трубопровод перед отопительным устройством. Это дорого, да и качество такого монтажа не дает 100% гарантии, что система будет работать успешно.

В современных устройствах отопления насосы уже входят в их состав, и в этом явное преимущество отопительных котлов с принудительной циркуляцией. Однако старых изделий эксплуатируется еще достаточное количество. Поэтому подбор циркуляционного насоса для системы отопления является насущной задачей многих владельцев частных домов.

Насос с мокрым ротором

Насос Grundfos

Название говорит само за себя — ротор двигателя с крыльчаткой расположены в воде или другом виде теплоносителя, который смазывает и охлаждает от перегрева конструкцию устройства. Ротор находится в отдельном корпусе, который изготовлен из металлов, не подверженных коррозии — нержавеющей стали, бронзы или латуни.

Преимущества данного изделия:

• Небольшой шум при работе.
• Не требуется частое обслуживание и ремонт.
• Низкая цена.

Недостаток — низкий уровень КПД. Поэтому подобные устройства предназначены для систем отопления в домах с небольшой площадью. Здесь не требуется значительная мощность насоса, и применяется небольшой объем теплоносителя.

Сухой насос циркуляции

В этом изделии ротор отделен от жидкости небольшими уплотнительными частями, а крыльчатка участвует непосредственно в движении теплоносителя.

Достоинства:

• возможность создания мощных насосов, способных продвигать большое количество воды
• высокий коэффициент полезного действия

Недостатки:

• частое обслуживание, так как быстро изнашиваются уплотнительные соединения, поэтому требуется их смазка
• громкий шум в период эксплуатации требует отдельного помещения для такого насоса

Сухие насосы чаще всего применяют в многоэтажных зданиях с площадью более 300 квадратных метров.

Знания, которые нужны для расчета

Чтобы верно понимать и производить полный алгоритм расчета циркуляционного насоса системы отопления, следует уметь правильно отталкиваться от определенного значения, правильность которого, не будет вызывать сомнений. Чтобы это сделать, нужно в первую очередь открыть паспорт помещения, в котором будет проходить установка оборудования и узнать его общую площадь. Для примера расчета будем брать частный дом, с общей площадью 300 квадратных метров.

Далее, нужно определить все значения, которые понадобятся для расчета, это 3 главных параметра:

Для расчета тепла понадобятся все эти величины. Для каждого дома, есть специальные нормы, которыми должен обладать источник обогрева. Иначе говоря, некоторая норма формул, которая используется в дальнейшем.

Известна общая площадь предполагаемого помещения, это триста квадратных метров. Второй же показатель, зависит только от вида постройки: в многоквартирном доме показатель равен семидясети Вт на метр в квадрате, в случае, использованном на примере (отдельно стоящее здание) это сто Вт на метр в квадрате. Переведя все значения в формулу, получится: 300*100/1000=30КВТ. В итоге получается, что мощность отапливающего прибора помещения будет равна тридцать киловатт.

Есть и другой метод, с помощью которого можно произвести расчет. Величина помещения, которое отапливается, а также нужную мощность отопительного агрегата можно найти ниже:

• 5 КВТ — V помещения устаревшего здания 70-150 кв.м, V помещения нового здания 60-110 кв.м;
• 10 КВТ — V помещения устаревшего здания 150-300 кв.м, V помещения нового здания 130-220 кв.м;
• 20 КВТ — V помещения устаревшего здания 320-600 кв.м, V помещения нового здания 240-400 кв.м;
• 30 КВТ — V помещения устаревшего здания 650-1000 кв.м, V помещения нового здания 460-650 кв.м;
• 40 КВТ — V помещения устаревшего здания 1050-1300 кв.м, V помещения нового здания 650-890 кв.м;
• 50 КВТ — V помещения устаревшего здания 1350-1600 кв.м, V помещения нового здания 900-1100 кв.м;
• 60 КВТ — V помещения устаревшего здания 1650-2000 кв.м, V помещения нового здания 1150-1350;

Формула V здания или квартиры, V вычисляется произведением его H на S. (V=S*H):

• V — объем всего помещения;
• S — суммарная площадь, которая отапливается;
• H — высота помещения;

В выбранном для примера варианте, высота равна 2.5 метра. Полная суммарная площадь в таком случае будет равна по формуле. 300*2.5=750 метров в кубе. Исходя из данных выше, это как раз 30 киловатт.

Советы по подключению циркуляционного насоса к системе отопления

Приступая к монтажу помпы, следует помнить несколько несложных, но важных правил:

1. Оптимальным местом установки насоса является отрезок трубопровода возвратной магистрали непосредственно перед теплогенератором. При такой расположении, устройство работает с остывшим теплоносителем, что заметно продлевает длительность его эксплуатации. Кроме этого, существенно уменьшается риск завоздушивания котла.
2. Монтаж нагнетателя следует производить таким образом, чтобы ведущий вал устройства располагался горизонтально. Несоблюдение этого правила может привести к значительному снижению мощности агрегата и преждевременному выходу из строя вследствие перегрева подшипниковых узлов и других трущихся поверхностей.
3. Непосредственно за выходным патрубком желательно установить обратный клапан, предохраняющий агрегат от противохода теплоносителя.

Правильный монтаж циркуляционного насоса позволит добиться не только его максимальной производительности, но и эффективной работы всей системы отопления.
