Подключение терморегулятора к теплому полу: важные нюансы

Удельная мощность теплых полов и ее расчет

Теплые полы могут использоваться как в виде основного источника тепла в доме, так и в качестве подогрева. Для первого вида расчет берется примерно 150-170 Вт на 1 кв.м. Подогрев же рассчитывается исходя из значений 110-130 Вт на 1 кв.м.

Этот показатель может немного изменяться в зависимости от типа обогреваемого помещения. Например, комнаты, где люди находятся постоянно, обязательно должны иметь очень теплый пол, и по этой причине расчетная потребляемая мощность повышается. Если же это кухня или ванная, то здесь можно не сильно завышать значения, так как жильцы проводят в них мало времени.

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

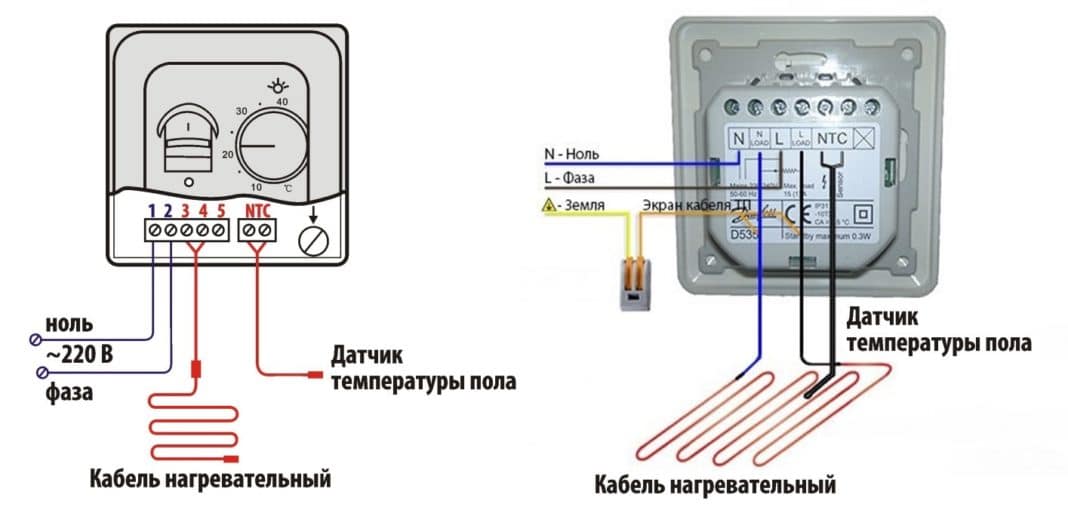

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода: 2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Виды электрических теплых полов и терморегуляторов

Сейчас существует два вида электрического теплого пола:

• кабельный или секционный;

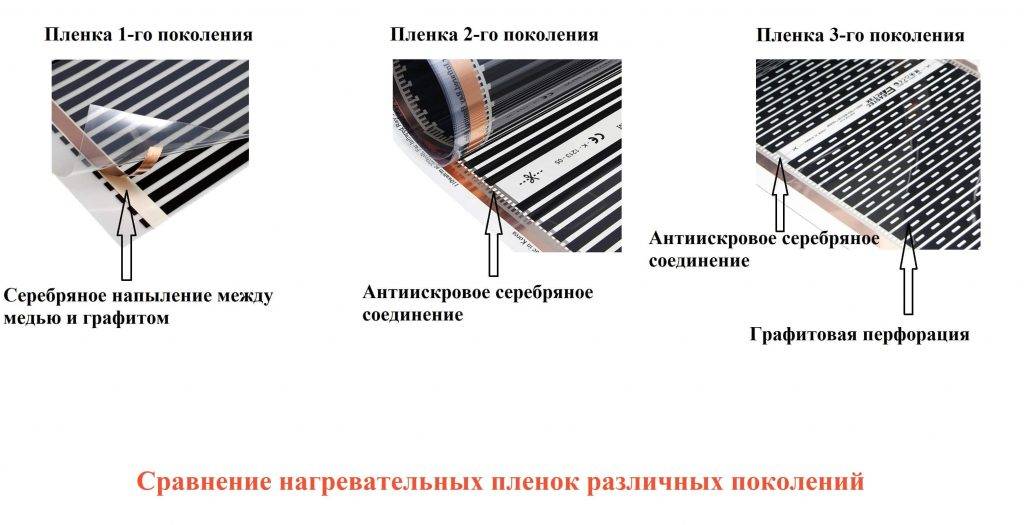

• маты, инфракрасные пленочные системы.

Каждый из этих видов имеет свои особенности и применяется в конкретных случаях. Так, если теплый пол монтируется в бетонную стяжку, то здесь лучше использовать кабельный тип. Под плитку лучше всего подходят маты или пленочные нагревательные элементы.

Естественно, главной частью теплого пола является сам элемент нагрева.
Но полноценно он работает благодаря терморегулятору, который является сердцем системы.

Он позволяет поддерживать нужную температуру поверхности. Приобрести терморегулятор не проблема: он может быть как механическим, с ручной настройкой и регулировкой температуры, так и полностью автоматическим, с измерением температуры поверхности, воздуха в помещении и подбором самых оптимальных параметров.

Характеристики терморегуляторов для теплого пола

По типу управления различают 4 основных типа этих приборов: механические, электронные, программируемые и сенсорные.

• Терморегулятор для теплого пола с механическим управлением. Данный вид идеален для поддержания температуры в маленьких помещениях. Регулирование температуры происходит «на глаз», поэтому применяется тогда, когда отсутствует необходимость в экономии электричества.
• Терморегулятор для теплого пола с электронным управлением. От предыдущей группы они отличаются наличием дисплея, чаще всего жидкокристаллического. Это позволяет определить точную температуру нагрева. Казалось бы, ничего особенного. Но он позволяет выставить идеальную для ног температуру, не более 27 градусов по Цельсию и поддерживать ее в заданном диапазоне.
• Терморегулятор для теплого пола с таймером. Эта группа нагревательных устройств позволяет программно выставить время включения и отключения и поддерживать на должном уровне температуру пола в разные промежутки времени. Это не только удобно, но и экономно. К примеру, когда все домочадцы отсутствуют целый день в квартире, систему теплый пол можно отключить и включить ее за некоторое время до прихода хозяев.
• Терморегулятор для теплого пола с сенсорным управлением. Данный вид по своему функционалу полностью дублирует программируемые регуляторы. Отличие состоит в кнопках управления. Если в предыдущем варианте они физические, то здесь, соответственно, задать нужные значения можно, касаясь экрана.

Самые простые электромеханические терморегуляторы отличаются простотой использования, надежностью и достаточно низкой стоимостью. Однако и погрешность их измерения может составлять 1-2 градуса. Электронные терморегуляторы имеют значительно меньший показатель погрешности – всего 0,1-0,2 градуса, однако и их стоимость несколько выше. При этом выбор программируемого термостата позволит вам значительно сократить энергопотребление всей системы за счет возможности задавать различные режимы работы.

Большинство электронных терморегуляторов оборудовано датчиком, измеряющим температуру воздуха. Причем управлять системой можно как по датчику температуры пола, так и по датчику температуры воздуха. Установка терморегулятора теплого пола производится как специалистом, так и собственноручно, ничего сложного в этом нет.

Какой терморегулятор для теплого пола выбрать? Обратите внимание на это:

• количество каналов, с помощью которых можно подключать контролируемые объекты. При этом более простые модели имеют всего 1-2 канала, в то время как многоканальные программируемые термостаты имеют до 15 каналов;
• максимальная мощность нагрузки теплого пола, исходя из которой подбирается термостат;
• рабочий диапазон температур;
• наличие возможности дистанционного управления (с помощью приложения на смартфоне);
• тип монтажа: скрытый или прямой;
• наличие программ управления.

На нашем сайте вы сможете удобно и быстро купить терморегулятор для теплого пола.При этом вы будете удивлены низкими ценами на всю продукцию, предлагаемую нами.

Системы электрического отопления, в том числе теплого пола, прочно вошли в нашу жизнь как проще всего настраиваемые и легко монтируемые. Регулятор теплого пола сможет в автоматическом режиме поддерживать заданную температуру системы, позволив вам частично или полностью забыть о его включении/выключении.

Правила монтажа

Технология монтажных работ, если излагать ее кратко, сводится к следующим операциям:

• подготовка и очистка поверхность пола;
• выравнивание его поверхности (если необходимо);
• укладка теплоизоляции;

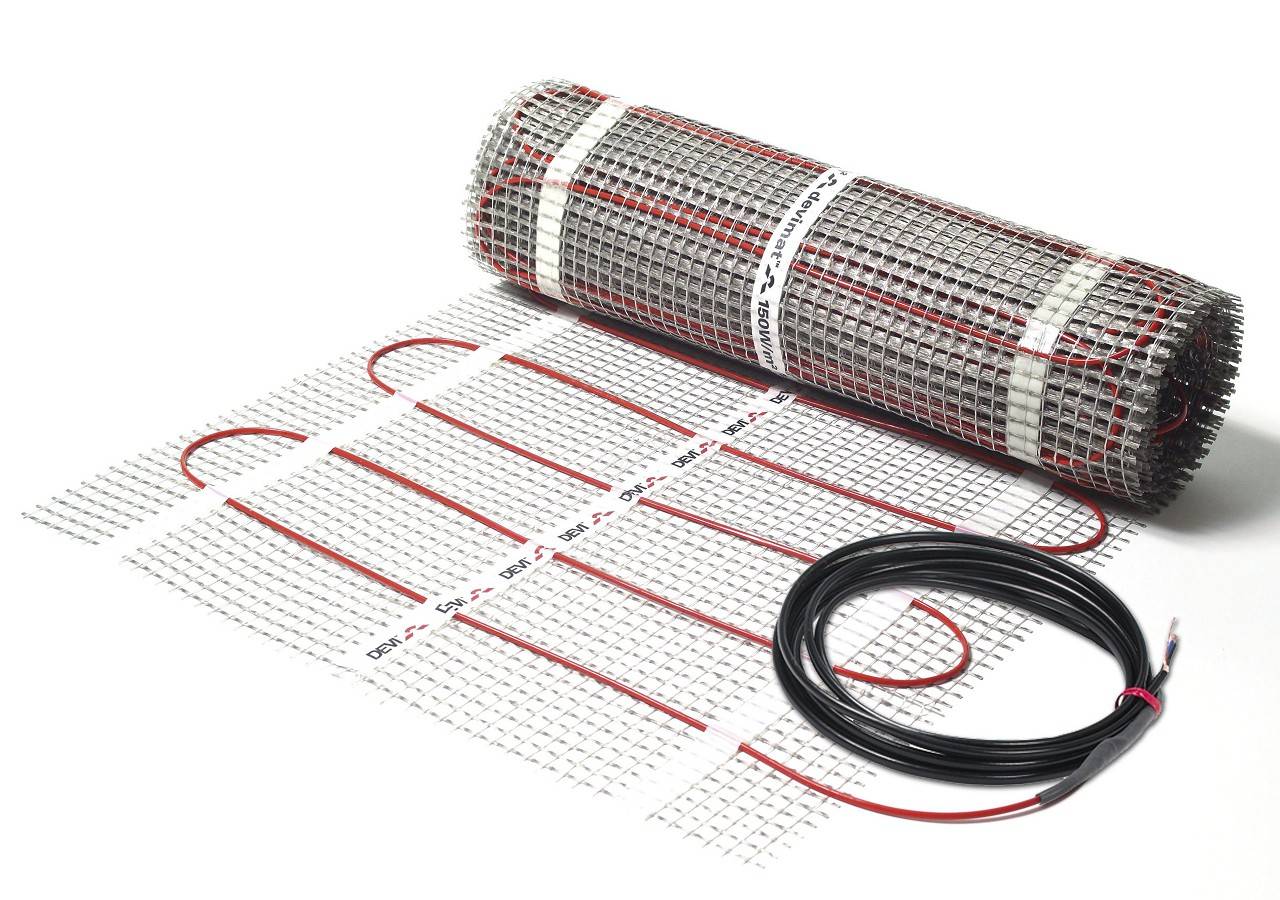

• равномерное (по проекту) распределение матов по всей поверхности пола;

• подключение датчика температур;
• установка терморегулятора;

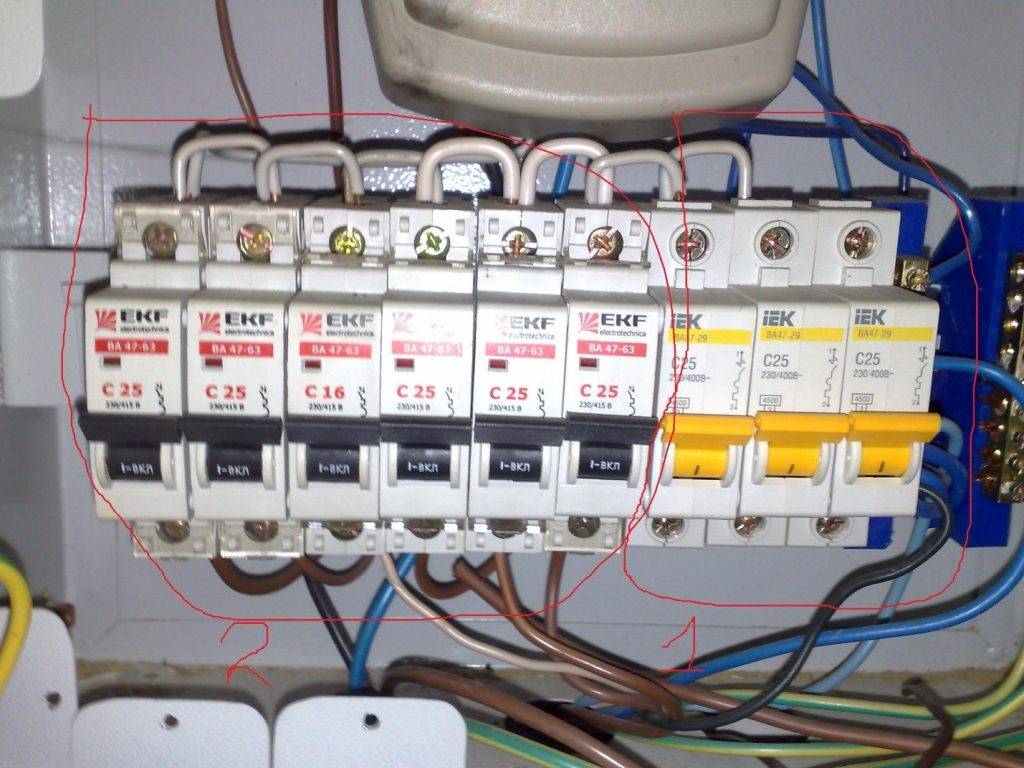

• запитка теплого пола отдельной линией от электрощитка на индивидуальный УЗО;
• соединение всей системы. Проверка надежности соединений;
• заливка стяжки.

После исполнения всех работ включать систему следует как минимум через 30 дней, поскольку стяжка должна стать достаточно прочной. Такая схема монтажа подходит практически под любой вид схемы Teplolux. Подготовительные мероприятия включают проверку всех параметров схемы и их соответствие назначенному месту установки, а также проверку соблюдения следующих правил:

• установка нагревающих секций производится в местах, где не расположена массивная мебель;
• для использования схемы в виде дополнительного источника обогрева ее удельная мощность равняется 110-120 Вт на кв. м;

• в случае монтажа базовой схемы удельная мощность обогрева должна быть на уровне 130-150 Вт на кв. м, а площадь соответствовать примерно 70% совокупной площади обогрева;
• для установки приборов подготавливают штробы для укладки проводки. Блок управления монтируется на расстоянии не менее 15 см от пола. Перед пуском схема подключения проверяется тестером, производится ее настройка;
• работоспособность схемы тестируется после установки кабеля, укладки стяжки, монтажа напольного покрытия.

Последовательность и правила укладки детально разъясняются в инструкции по эксплуатации, согласно которой и можно настроить систему обогрева

Для бесперебойной работы системы длительное время важно в ходе ее установки придерживаться следующих правил:. нельзя передвигаться по резистивному кабелю во избежание его повреждения; не допускается появление воздушных пузырей вблизи нагревающего проводника, так как это может привести к его перегреву; после монтажа производятся проверочные замеры сопротивления системы; нельзя включать схему до полного высыхания стяжки

• нельзя передвигаться по резистивному кабелю во избежание его повреждения;
• не допускается появление воздушных пузырей вблизи нагревающего проводника, так как это может привести к его перегреву;
• после монтажа производятся проверочные замеры сопротивления системы;
• нельзя включать схему до полного высыхания стяжки.

Виды терморегуляторов

Термостаты подразделяются на следующие типы:

Механический

Достаточно простой, незамысловатый вид прибора, который выпускается в корпусе встраиваемого типа с наличием кругового переключателя, расположенного на лицевой стороне.

Для управления необходимо поворачивать переключатель по кругу. Некоторые производители оснащают прибор несколькими «ступенями» регулирования. Они обозначаются маркерными или цифровыми списками. Функциональный процесс рассчитан исключительно на ручной тип включения и выключения. Экономия затрат на электроэнергию практически отсутствует либо держится на минимальном уровне.

Цифровой

Достаточно популярный современный вид термостата. Даёт возможность осуществлять регулирование на максимально точном уровне. Выпускается в форме накладной конструкции (или встраиваемой) с наличием кнопочного или сенсорного системного ввода.

Цифровое табло предусматривает выставление желаемого температурного режима с минимальной степенью погрешности. Как дополнение возможно наличие автоматического отключения и выставление подачи электропитания на несколько градусов ниже, что позволит значительно экономить затраты на электроэнергию.

Программируемый

Дорогостоящее, но значительно эффективное устройство, которое выпускается как в виде встраиваемого типа небольшого размера, так и обладающее формами большой панели с наличием чувствительного сенсорного экрана.

Даёт возможность к установке максимально точной настройки рабочего процесса тёплых полов. Для этого вводится желаемый график работы по временному промежутку. Рабочий процесс устройства позволяет экономить существенный уровень затрат на электроэнергию.

Комбинированный

Напоминает простой блок регулятора с наличием внешней системы управления (внешний пульт). Механический прибор предусматривает ручное включение и отключение подачи питания.

Настройка, подразумевающая наличие внешнего пульта управления даёт возможность обойти стороной грубый монтаж конструкции на поверхность стены. Это является дополнительным преимуществом при уникальном дизайне помещения.

Общие принципы подключения

Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.

До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.

Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.

Схема подключения теплого пола к терморегулятору

После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.

Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод – земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт – провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Оптимальная схема подключения терморегулятора

Для подключения терморегулятора тёплого пола, рекомендуется использовать стандартную электротехническую схему, которую предлагает большинство профессионалов:

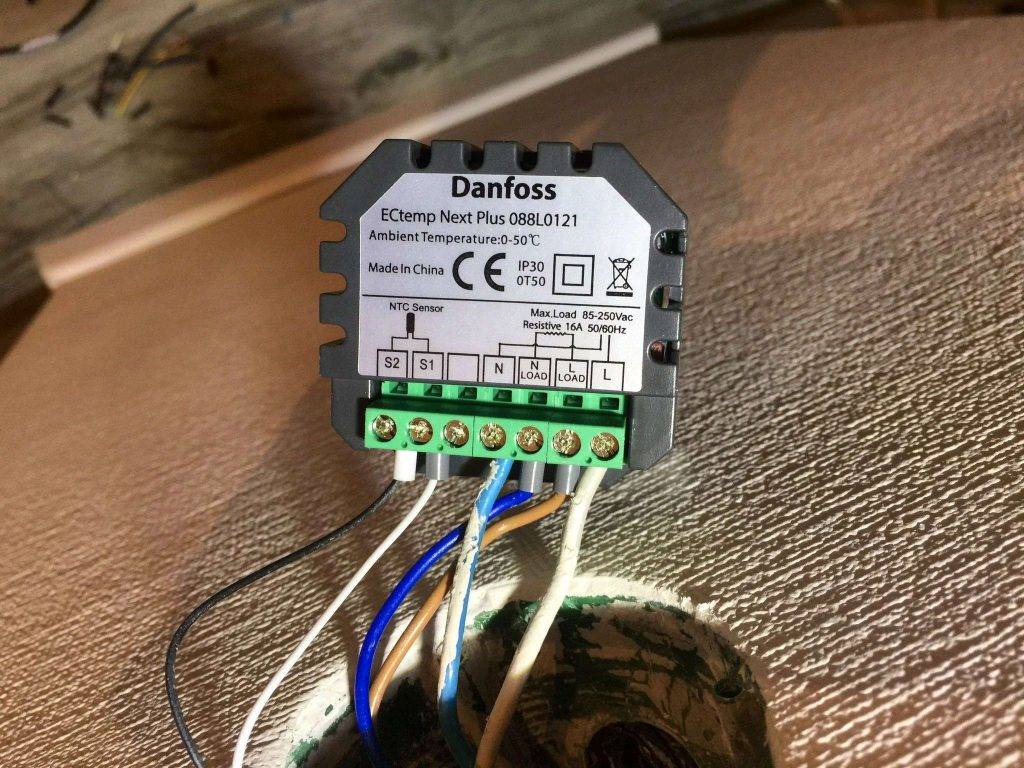

С оборотной стороны прибора имеется клеммная коробка с отверстиями для проводов, на которой подписана каждая точка подключения, согласно международным правилам маркировки.

• Имея под рукой чертёж, каждый новичок может разобраться, где подключается фазная или нулевая жила, заземлитель силового провода, а также сенсоры слаботочного датчика температуры.
• Стандартный терморегулятор оснащается клеммной коробкой на 7 контактов, каждый из которых ведёт к собственной жиле и снабжается фиксирующими винтами.
• 1-й контакт помечается латинской буквой L, что означает фазу силового кабеля.
• 2-я клемма маркируется буквой N, и означает нуль. Каждый провод под основной изоляцией оснащается цветной оплёткой медных жил, по которым легко определить фазу и нуль.

• 3-й и 4-й контакты также предназначены для силового кабеля. Который отходит к элементам тёплого пола, обозначаются буквами L1 и N1, соответственно, что символизирует фазу и нуль.
• 5-я клемма, как правило, предназначена для резервного включения заземляющего кабеля и не маркируется на схеме, либо обозначается в виде ортогонального пересечения двух линий.
• 6-я и 7-я клеммы маркируются словом Sensor, и в них подключается сигнальный слаботочный провод. Данный проводник предназначен для передачи сигнала на терморегулятор от датчика температуры.

Вне зависимости от напряжения на жиле, каждый провод также имеет нулевую и фазную жилу, вследствие чего маркировка для сигнального кабеля также полностью совпадает с инструкцией по подключению силовых проводов.

При подключении нужно строго соблюдать порядок присоединения жил, так как ошибки при замыкании нулевой клеммы на фазном кабеле могут привести не только к короткому замыканию, но и к оплавлению контактов или поражению электрическим током.

При выполнении подключения, контроля работоспособности и пуско-наладки оборудования, потребуется наличие определённых навыков в электротехнических работах. Если владелец недвижимости не уверен в правильности выполнения работ, рекомендуется обратиться к профессиональным монтажникам, которые выполнят всю работы быстро, качественно и предоставят продолжительную гарантию на результат.

Кроме того, при работе с силовой кабельной продукцией, необходимо следовать правилам техники безопасности. Во время проведения работ, нужно пользоваться диэлектрической обувью, перчатками и защитными очками, которые предохраняют глаза от попадания искр. Кроме того, при разборке любого электротехнического оборудования, рекомендуется применять отвёртки-тестеры, которые точно определяют наличие фазы на проводнике.

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

• получает с термодатчика данные о текущей температуре нагрева;
• сравнивает их с заданным значением, указанным в настройках;
• отключает нагрев при превышении установленного значения температуры;
• включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

Схема соединения

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

• Белый – L-фаза.
• Синий – N ноль.
• Желто-зеленый провод – заземление.

Схема соединения:

1. Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
2. К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
3. Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
4. Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Инструкция подключения теплого водяного пола:

• Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
• В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
• Имеющиеся электропровода соединить в единую цепь.
• Настроить нагревательные элементы механизма.
• По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

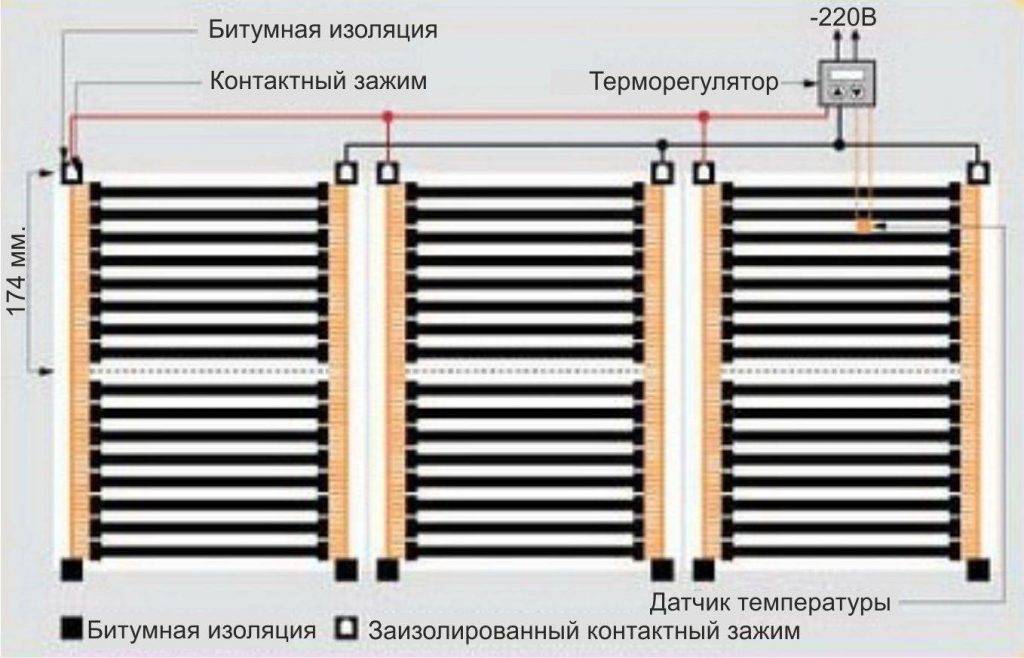

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

• Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.

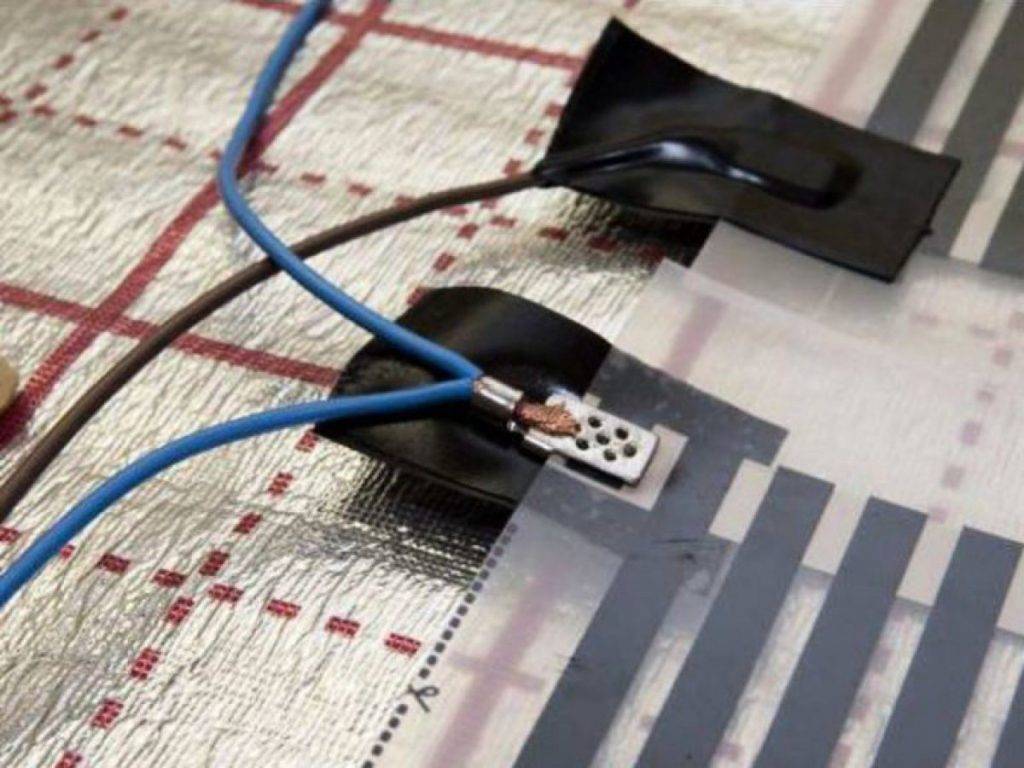

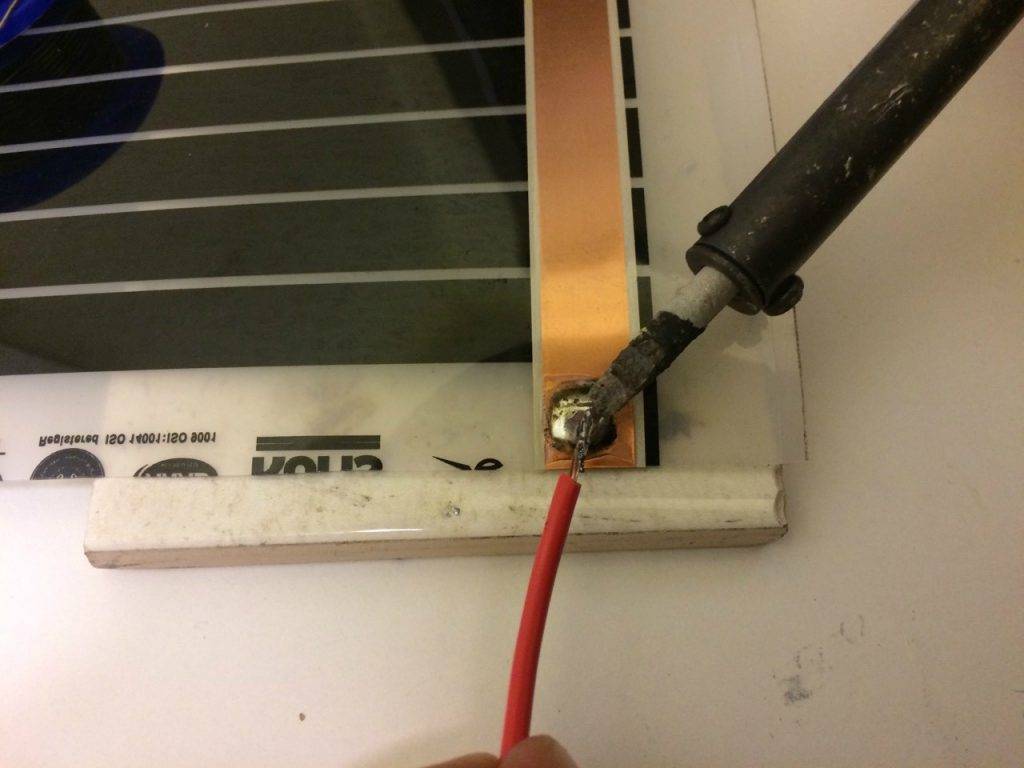

• Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

• по методу установки – внутренние и внешние,
• по “начинке” – цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

• Непрограммируемые – до 30%,
• Программируемые – до 70%.

Проверка и настройка

После этого остается лишь проверить правильность положения прибора с помощью уровня, чтобы он стоял ровно. Если все операции выполнены правильно, можно навесить и закрепить винтами переднюю панель с блоком управления.

После того, как терморегулятор закрыт крышкой, следует включить автомат и подать на устройство питания. Затем проверяют индикатор питания на панели управления. Если терморегулятор снабжен жидкокристаллическим экраном, на нем появятся соответствующие значения.

В простых моделях наличие электропитания может обозначаться обычным диодным индикатором.

При настройке терморегулятора для теплого пола следует учитывать не только прогрев воздуха, но и тип напольного покрытия, под которым размещена система

Еще один способ проверить исправность программируемого терморегулятора и правильность его подключения, состоит в том, чтобы установить на приборе минимальную возможную температуру нагрева, после чего включить его. Затем следует задать максимальную возможную температуру и проконтролировать замыкание обогревательной цепи, о чем сообщит характерный щелчок.

После этого устройство необходимо отрегулировать, установив подходящие температурные данные. Если к этому моменту работы по укладке теплого пола полностью окончены, а бетонная стяжка уже высохла (в случае, когда ее монтаж предусмотрен технологией), можно протестировать работу теплого пола и убедиться, что терморегулятор работает правильно.

Проверку программируемых моделей рекомендуется выполнять следующим образом:

• выставить время включения и отключения устройства;
• задать подходящие температурные данные;
• запустить теплый пол и наблюдать за его работой в течение суток.

Современные терморегуляторы, снабженные большим количеством электронных составляющих, необходимо устанавливать очень аккуратно и внимательно. Такие приборы очень чувствительны к перепадам напряжения, а при неправильном присоединении проводов устройство может просто сгореть. Поэтому при любых сомнениях начинающему электрику стоит проконсультироваться с более опытным специалистом.

Как подключить терморегулятор к инфракрасному плёночному тёплому полу

Принцип работы плёночного инфракрасного тёплого пола кардинально отличается от греющего кабеля. Для подкисления терморегулятора, необходимо рассмотреть устройство всей конструкции отопительного прибора в комплексе:

Силовой провод протягивается от щитка, при установке отдельного автомата, либо от распаечной коробки общедомового кабеля.

• Для подключения плёночного пола, рекомендуется использовать кабель 2 х 2,5 мм, но при помещении с площадью не более 15 м2, достаточно приобрести провод 2 х 1,5 мм.
• Плёночный тёплый пол должен монтироваться таким образом, чтобы его медные жилы были направлены вниз.
• В стене монтируется подрозетник, а плёночный пол раскатывается под чистовым покрытием в нужных местах, согласно проекту.
• После раскатки мата, на расстоянии 0,5 – 1,5 м от стены, устраивается термодатчик, провод от которого прокладывается в штробе вместе с силовым питающим кабелем тёплого пола.

• К фазным и нулевым шинам присоединяется подводящий и питающий кабели, а к слаботочным клеммам – две жилы сигнального провода.
• Плёнка мата фиксируется к поверхности чернового пола строительным скотчем.
• После раскроя, все проводящие медные контакты мата оказываются оголёнными, и их надо заизолировать диэлектрической самоклеящейся плёнкой.

• К каждому инфракрасному плёночному полу прилагается миниатюрная клеммная коробка, контакты которой должны крепиться к оголённым шинам мата.
• Клеммники заводского изготовления идеально подходят к медным жилам тёплого пола при частичном расслоении медных жил и плёночной основы.
• После установки клемм к мату, необходимо обжать полученное соединение.
• Все места сопряжения проводящих шин и клеммных контактов тщательно изолируются специальным битумным скотчем с обеих сторон, до достижения герметичной полости.

Провод датчика температуры расправляется и аккуратно укладывается по центру нагревательной полосы инфракрасного мата.

Головка датчика надёжно фиксируется строительным армированным скотчем.

Все кабели, отходящие от тёплого пола, прокладываются в штрабе к термодатчику, после чего заделываются строительными смесями.

Если при включении прибора, нагрев не происходит, рекомендуется поднять температуру не менее, чем до 32 – 33 оС, что существенно превышает стандартные климатические показатели для жилой комнаты. В отличие от греющего кабеля, мат практически моментально начинает излучать тепло, и пользователь сразу почувствует энергию нагрева. В случае монтажа тёплого пола в летнее время, в солнечную погоду, поверхность пола в комнате может разогреваться до высоких температур, и проверить инфракрасный тёплый пол сразу не получится.
