Как сделать разводку водопровода в частном доме

Внешний (наружный) водопровод

Здесь три варианта, зависящих от источника водозабора.

• Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
• Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
• Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.

Водопровод из колодца или скважины

Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.

Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.

Кессон для скважины

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Советы профессионалов

• При прокладке труб через стены используйте защитные элементы. Это защитит трубы от повреждения, а стены от коррозии.
• Выдерживайте оптимальный угол для сливных линий. Так, вы сможете избежать засоров.
• Применяйте одинаковые фитинги, тройники и виды труб во всей системе.
• Сделайте запас креплений и прочей трубной фурнитуры. При монтаже могут возникнуть разные ситуации.
• Устанавливайте краны для аварийного отключения отдельных элементов и участков системы.

Следуя всем нашим советам и рекомендациям, вы сможете самостоятельно обеспечить ваш дом централизованным водоснабжением. Перед первым запуском проверьте систему на герметичность.

Блиц-советы

• для пайки труб воспользуйтесь помощником;
• максимально применяйте резьбовые соединения;
• бурение скважины доверьте профессионалам;
• изолируйте «горячий» водопровод, при скрытой разводке.

Основные ошибки при установке сети

Частые промахи надо знать, чтобы исключить эти проблемы в процессе самостоятельной сборки сети:

• Трубы с горячей водой, скрытые в стены либо под стяжку пола, забывают утеплить.
• Стремятся «воткнуть» все трубные отрезки через одно отверстие в стенке либо перекрытии.
• Не полностью завинчивают обжимные гайки фитинговых элементов.
• Не устанавливают запорную арматуру перед каждым сантехприбором.
• Не ставят перекрывающие краны отдельно для каждого стояка и каждого санузла, если их два и более.
• Не соблюдают наклоны трубных магистралей.

Часто в ходе установки не заглушаются торцевые части труб, из-за чего туда попадает мусор.

Все эти недочеты приводят к тому, что система функционирует плохо, возникают протечки. Продумав заранее все нюансы, несложно избежать проблем и самостоятельно собрать рабочую сеть.

Схемы разводки внутреннего водоснабжения

Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:

Тройниковая

Схема тройниковой разводки

Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.

Коллекторная

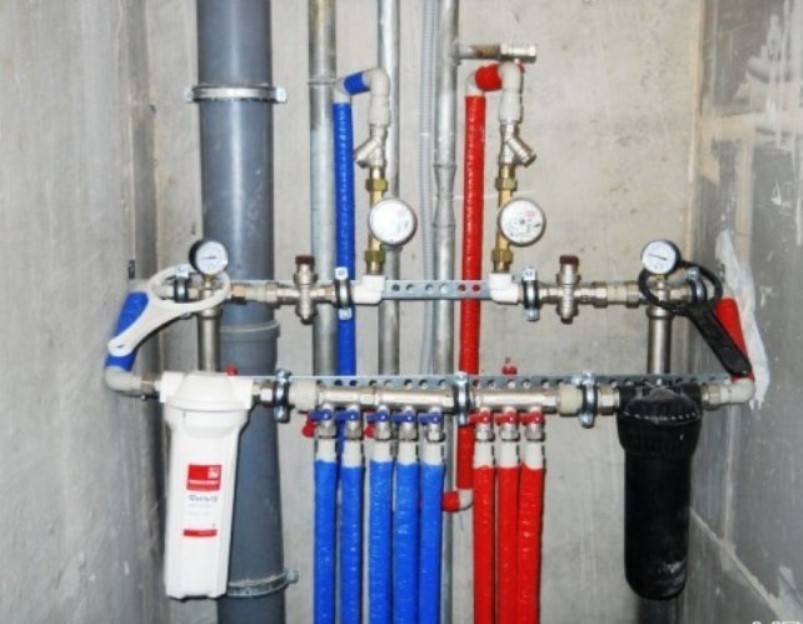

Коллекторная разводка холодного и горячего водоснабжения

Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.

Возможные ошибки

Открытые концы труб во время монтажа закрывают заглушками, а перед стыковкой их проверяют на предмет засорения. Так предотвращается попадание мусора внутрь трубопровода, который может вызвать повреждения сантехники или брак в ее работе.

Для пайки соединений пластиковых труб важно не допускать попадания на свариваемые участки грязи или воды – посторонние вещества снижают прочность стыка. Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга

Это улучшит условия обслуживания и ремонт сетей

Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей.

Мне нравитсяНе нравится

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость – нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress – на 80 л.

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Тройниковый или последовательный способ

Последовательная схема водоснабжения в квартире – это наиболее простой в реализации способ создания системы. Она состоит из общей трубы, к которой последовательно подсоединяют потребителей холодной воды. Аналогично ей параллельно прокладывают трубопровод с горячей водой.

Диаметр основной трубы должен быть больше, чем у остальных частей водопровода, поскольку ей в последовательной схеме отведена функция коллектора. Чтобы подсоединить к ней сантехнику, пользуются тройниками.

Принцип, на котором основано обустройство такой системы, прост, как в плане проектирования, так и в отношении реализации. Данной схемой подключения водопровода в квартире пользуются многие потребители холодной и горячей воды, проживающие в типовых домах, возведенных еще в советские годы.

Это объясняется тем, что, чем длиннее протяженность трубопровода, тем незначительнее в его конце напор. Сантехническим приборам, которые оказываются подключенными на последних метрах схемы, остается меньше воды, поэтому они часто функционируют некорректно.

При последовательном способе подключения нет возможности отключать только один прибор. Специалисты отмечают наличие еще ряда проблем, имеющих отношение к обслуживанию тройниковой разводки холодной и горячей воды в квартире. Обычно места подключений находятся под отделочными материалами и поэтому доступ к ним часто ограничен.

В итоге при возникновении протечки обнаружить проблемное место бывает достаточно сложно. Нередко, чтобы выполнить ремонт водопровода приходится производить демонтаж фальш-панелей, ломать капитальные стены и т.д. После завершения ремонта водопровода в квартире может потребоваться повторная облицовка помещений.

Несмотря на вышеописанные недостатки последовательной системы водоподачи она по-прежнему остается востребованной и в настоящее время. Тройниковая схема считается оптимальным решением при необходимости спроектировать инженерные коммуникации в небольшой квартире.

Поскольку такое жилье имеет бюджетную стоимость, последовательный монтаж водопровода в квартире позволяет минимизировать затраты на его обустройство. Следует заметить, что в системе небольшой протяженности давление будет достаточно высоким.

Чтобы снизить расходы, как на ее обустройство, так и на эксплуатацию, следует заранее обдумать схему прокладки труб и монтажа тройников, обеспечив свободный доступ к ним. Специалисты рекомендуют не экономить на монтаже водоснабжения в квартире и не использовать дешевые и низкого качества материалы. Работы нужно выполнять максимально правильно, чтобы минимизировать возникновение протечек и вероятность поломки.

Способы прокладки труб

узел водоснабжения в квартире

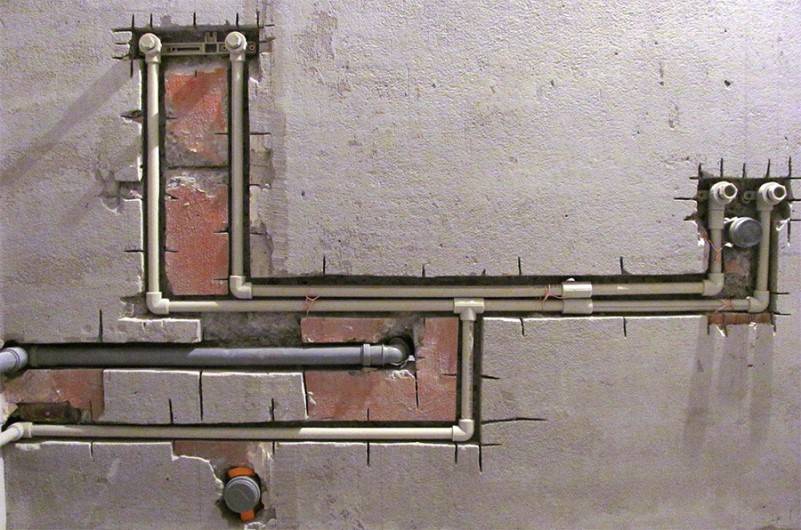

Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

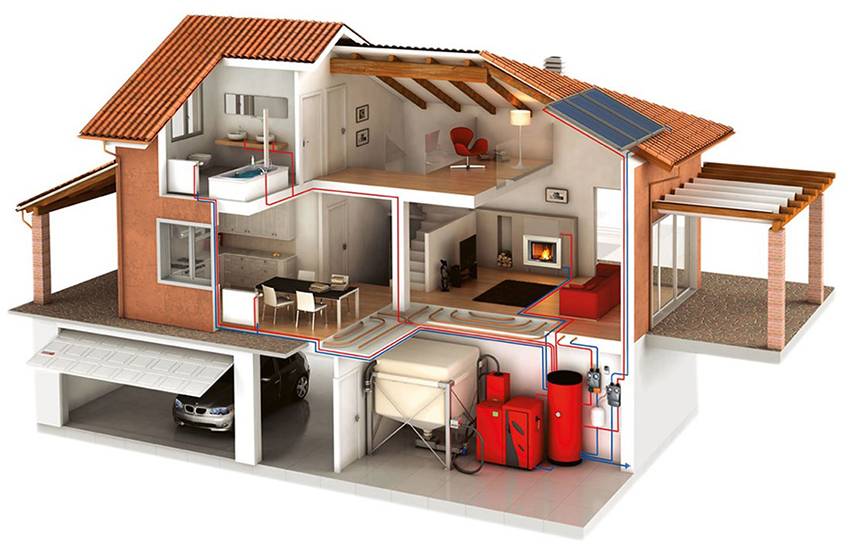

Схема водопровода в частном доме

Действительно, за основу может быть взята какая угодно схема водоснабжения, если рассматривать ее с точки зрения внешнего вида или наличия в ней каких-либо отдельных элементов, например, гидроаккумулятора. Однако по способу включения потребителей схема делится всего на два вида:

• Схема, где подключение потребителей выполнено последовательно;
• Схема, где подключение потребителей выполнено параллельно.

Схема с последовательным подключением отлично подойдет под устройство систем водоснабжения в маленьком частном доме, площадь которого мала и потребителей в котором не много. Это так, потому что последовательное подключение подразумевает, что водопровод идет от одного потребителя к другому, то есть сначала от источника, затем, например, на умывальник, от умывальника на санитарный узел и так далее.

Такое подключение приводит к тому, что при включении первых 2-3 потребителей, в последнем давления практически нет.

Устройство систем водоснабжения в частном доме по такой схеме довольно просто. От источника водопровод заводится к первому потребителю. На трубе ставится тройник, то есть один вход и два выхода на данный потребитель, и ко всем остальным потребителям.

Параллельная схема подразумевает несколько иное включение потребителей. Данная схема включает в свой состав такой элемент, как коллектор. От этого коллектора делается прокладка водопровода к каждому из потребителей.

Надо сказать, что подключение систем водоснабжения по обеим этим схемам может быть осуществлено, как и от систем центрального водоснабжения, так и из скважины или колодца.

Схема разводки труб

Итак, в общем случае состав систем водоснабжения следующий:

• Источник (водосбор можно сделать из систем центрального водоснабжения, скважины или колодца);
• Насос или насосная станция (только для скважины или колодца);
• Желательно наличие гидроаккумулятора, который будет накапливать воду;
• Фильтр воды, который будет ее очищать;

• После различных фильтров необходимо сделать еще один тройник, который уже будет разделять будущее горячее и холодное водоснабжение;
• Далее трубу с холодной водой подводят к коллектору для холодной воды. Коллектор, в свою очередь, должен содержать запорную арматуру на каждом отдельном выходе;
• Водопровод с горячей водой следует провести к нагревателю. Это может быть и газовый котел, и нагревательный бойлер;
• Трубу с горячей водой необходимо провести к коллектору горячей воды.

Надо сказать, что в системе могут быть и иные элементы, например, датчик давления, автоматика насосной станции и другие.

Коллекторный тип разводки труб — особенности и нюансы

Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам.

Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.

Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.

Очистка воды

Перед использованием воды ее лучше очистить. Сегодня н рынке представлены различные очистные фильтры. Можно приобрести фильтры грубой и тонкой очистки. В виде колб со сменными фильтрами. А также смягчители воды.

Подключение фильтра грубой очистки к водопроводу

Не стоит использовать дорогое оборудование и производить очистку воды непосредственно на входе в дом. Чтобы уменьшить расходы по очистке, можно использовать несколько типов фильтров.

На входе использовать недорогой фильтр грубой очистки. Это позволит Вам получить очищенную воду для таких приборов как душ, туалет стиральная машина.

Устройства для уменьшения жесткости воды. Рекомендуется устанавливать перед стиральной и посудомоечной машинами

На входе стиральной машины желательно подключить смягчитель воды, он обезопасит стиральную машину от накипи. Если же стиральная машинка все же загрязнилась, узнайте, как ее почистить в статье: «Как и чем почистить стиральную машинку: лучшие средства, надежные и быстрые методы»

На кухне используйте систему тонкой очистки, что позволит получать чистую воду для питья.

Подключение системы полной очистки для получения чистой питьевой воды

Проектируя систему водоснабжения, помните, что чем она сложнее, тем проще при эксплуатации. Но в тоже время сложнее в ремонте. Требуется постоянно выполнять профилактические работы – очистку скважины, замена фильтров, регулировку реле давления, обслуживание и ремонт кранов.

Коллекторная разводка — что это такое?

Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к Коллекторная разводка трубраспределителю (коллектору).

Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам.

Чем отличается водопровод в частном доме?

Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.

Самая простая схема водопровода — на основе насосной станции — из колодца.

Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.

Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.

И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

Разводка водопровода и канализации в частном доме своими руками

Следуя нашим рекомендациям, вы сможете сами выполнить разводку трубопровода без особых затруднений.

Технические требования

• Ступенчатое уменьшение диаметра труб. От самого большого, на входе в дом до минимального перед смесителем.
• Водопровод закладывается на глубину ниже промерзания грунта.
• При автономном подключении учитывается глубина скважины, чтобы подобрать насос для подъема воды и создания требуемого давления.
• Подача горячей воды должна осуществляться из центральной линии или при помощи домашнего электронагревателя (накопительного типа).
• Наличие датчика давления и гидроаккумулятора в системе водоснабжения.

Состав системы

Любая система подачи воды должна включать в себя следующие элементы:

1. Источник водоснабжения – городской водопровод, колодец, скважина.
2. Насос (портативная насосная станция).
3. Гидроаккумулятор – для равномерной подачи воды.
4. На выходе емкости с водой монтируется запорный кран и тройник.
5. Система фильтров для очистки воды.
6. Тройник для разделения потоков холодной воды и на нагрев горячей.
7. Коллектор для распределения потоков горячей и холодной воды.

Самостоятельный монтаж

При наличии определенных сантехнических навыков и опыта можно выполнить самостоятельный монтаж отводных линий.

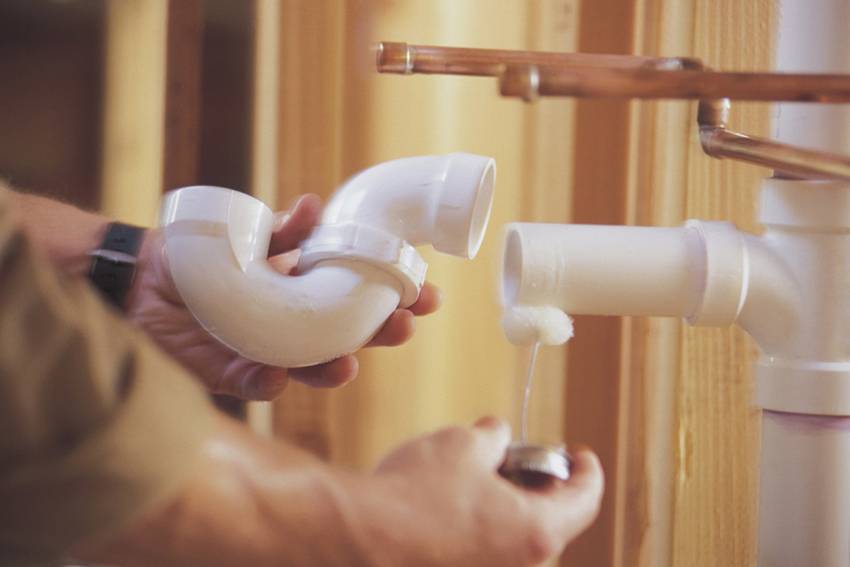

Монтаж отводных линий

Пошаговая инструкция и рекомендации:

• Диаметр отводных труб для раковин, писсуаров, ванн и бытовой техники – 50 мм, для унитазов – 110 мм.
• Прокладка осуществляется над полом под углом в сторону основного стояка.
• Длина труб для скрытой проводки не больше 10 м, а для наружной не более 50 м, при условии сохранения уклона.
• Выставить трубопровод под уклоном при помощи уровня.
• Измерить расстояние рулеткой от концов трубы до пола или перекрытия.
• Временно закрепить.
• Разметить места под крепеж и зафиксировать линию.
• Фасонные концы труб располагать против течения.
• С основным стояком трубы соединяются при помощи тройников под углом в 45º и 60º.
• Для прочистки труб от засоров предусмотреть установку ревизий.

1. После ввода основной (от источника водоснабжения) трубы установите запорный кран. Для перекрытия воды в случаи аварии. После устанавливается коллектор, если коллекторная схема.
2. При прокладке труб через стены размещайте ее в металлическом или пластиковом стакане.
3. Для облегчения ремонта магистрали крепят на расстоянии 20 – 25 мм от стены.
4. Краны для слива устанавливайте под углом в сторону заборной точки.
5. Для обхода наружного угла расстояние от простенка до трубы 20 мм, для внутреннего угла – 35 – 40 мм.
6. Труба к стене крепится монтажными клипсами. При фиксировании в углу крепления устанавливать с каждой стороны, на прямых участках интервал между ними от 1,5 до 2 м.
7. Для прокладки труб под углом применяются специальные фитинги и тройники.
8. Для получения стабильного давления избегайте большого количества углов и наклонов при монтаже трубопровода.

Схема обустройства водопровода частного дома

В основе схемы водоснабжения заложено применение для водозабора насоса и сопутствующего оборудования. Его монтируют в служебном помещении или непосредственно над скважиной в кессоне и соединяют трубой с источником воды. Насос наполняет водой напорный бак, а уже от него по дому разветвляются трубы к точкам потребления. Когда кто-то из членов семьи открывает кран, давление в магистрали понижается, по достижении показателя 2,2 бар, включается насос, который запускает реле давления и накачивает аккумулятор до 3 бар. Реле давления отключает насос.

Прежде чем начать монтаж водопровода, необходимо составить схему. Это действие позволит заранее выявить трудности при проведении работ. По схеме можно подсчитать расходные материалы и приобрести их оптом, что дешевле, чем покупать элементы в отдельности. В схему включают такие рабочие узлы:

1. В качестве источника воды приспосабливают колодец или скважину.
2. Приямок для скважины. Может быть выполнен из кирпича или в виде специальной бочки из пластика. Предохраняет устье от мусора, грунтовых вод и защищает оборудование от промерзания.
3. Глубинный насос или насосная станция.
4. Гидроаккумулятор отвечает за давление воды в магистрали.
5. Обратный клапан.
6. Водоочистные фильтры. Их подбирают на основании анализа воды. Для полива участка и технических нужд нет надобности фильтровать воду. Поэтому для этих целей отводят отдельно трубу без фильтров.
7. Манометр. По нему настраивают реле давления.
8. Реле. Регулирует электрическое питание насоса. При падении давления контакты замыкаются и насос начинает подавать воду.
9. Датчик сухого хода предохраняет насос от поломки при малой высоте воды в источнике и отсоединяет агрегат от линии электросети.

Дополнительное оборудование

Схему устройства водоснабжения можно распределить на такие ключевые составляющие:

• система водозабора;
• магистраль, пролегающая по участку;
• водопровод внутри дома.

Совет. Систему фильтров следует с двух сторон обеспечить запорной арматурой, чтобы перекрыть воду при замене фильтра или проведении других работ.

Схемы разводки водопровода

Ознакомиться с основными схемами (способами) водоснабжения частного дома. Существует две схемы разводки водопровода:

• тройниковая или последовательная схема водоснабжения;
• коллекторная или параллельная.

Последовательное тройниковое подключение

Сразу отметим, что последовательная схема водоснабжения более бюджетный вариант. Она менее затратная и проще в монтаже. При такой схеме значительно проще «укрыть» коммуникации под внутренней отделкой.

Последовательное или тройниковое подключение потребителей к водопроводу

Имеется большой недостаток в том, что тройниковая схема разводки больше подходит для небольшого частного дома в один этаж и с малым количеством подключенных сантехнических приборов. Приборы также должны еще и находится на небольшом расстоянии друг от друга, так как при одновременном использовании точек водоснабжения, резко падает давление воды в более дальней точке.

Тройниковая схема разводки заключается в последовательном монтаже от стояков (горячее и холодное водоснабжение) общих трубопроводов с последующим подключением каждого прибора через тройники.

Последовательное соединение водопровода в ванной комнате

Схема довольно проста, но для больших частных домов лучше выбрать другой вариант внутренней разводки.

Параллельное коллекторное подключение водоснабжения

Принцип коллекторного подключения водоснабжения в частном доме заключается в том, что используется коллектор («гребенка») и от него выполняется разводка отдельного трубопровода к каждому сантехническому прибору.

Параллельное или коллекторное подключение потребителей к водопроводу

Коллектор представляет собой конструкцию с одним входом и несколькими выходами для воды на каждый прибор. Вход всегда имеет больший диаметр, а выходы меньший. Таким образом, в коллекторе создается некоторый запас воды для использования нескольких сантехнических приборов одновременно с одинаковым давлением.

Монтаж коллектора в туалете

Перед «гребенкой» монтируется фильтр для очистки воды и редуктор давления. На каждом выходе из коллектора подключена запорная арматура (кран, вентиль). Данный момент позволяет выполнять срочный ремонт отдельного сантехнического прибора. И при ремонте не надо отключать все остальные точки водоснабжения.

Однако, для большого загородного дома и с большим количеством сантехприборов, это наиболее оптимальный вариант для комфортного использования водоснабжения.

Узел коллектора обычно монтируется в отдельных помещениях (котельная, бойлерная). Можно выполнить его установку в подвале. В двухэтажных и более 2-х этажей домах коллекторы монтируются на каждом этаже. В любом случае необходимо иметь свободный к ним доступ на случай экстренного ремонта системы водоснабжения.

Для домов малой площади есть возможность выполнить монтаж коллектора в санузле (обычно за сливным баком унитаза).

Схема водопровода в частном доме

Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).

Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.

Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.

Далее вода подводится к узлу контроля и водяному аккумулятору. Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).

При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.

Схема подключения реле и гидроаккумулятора.

Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.

Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар. Еще раз напомню, что бар примерно равен 1 атмосфере.

Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.

Как обеспечить хорошее давление воды

Для нормальной работы сантехники и бытовых приборов в трубопроводе должен поддерживаться определенный напор воды. Для достижения достаточного уровня давления в трубопроводе устанавливают на чердаке водонапорный бак или гидроаккумулятор. В колодце устанавливают водозаборник, снабженный фильтрующей сеткой и обратным клапаном. Подача воды в систему организуется с помощью насоса, способного автоматически включаться при падении давления и отключаться при восстановлении значения данного параметра.

При расчете объема водонапорного бака исходят из того, что на каждого человека, постоянно проживающего в частном доме, требуется в сутки 50 литров. Помимо этого закладывается запас воды для тушения возможного пожара. При выборе гидроаккумулятора расчет объема ведется с учетом того, что на каждый кран должно приходиться 20 литров расхода в сутки.
