Как выбрать и установить реле давления для насосной станции

Как подключить реле

В качестве примера рассматривается самая простая схема подключения электромеханического реле. Прибор нужно подключить к водопроводу и электросети. Рассматриваем систему водоснабжения с гидроаккумулятором.

Подключение к трубопроводу

Для подключения к трубопроводу используется специальный фитинг с пятью переходниками. Два используют для присоединения к трубопроводу (вход и выход воды), еще один служит для связи с гидроаккумулятором, и два выхода малого диаметра предназначены для манометра и РД. Все выходы резьбовые, уплотняются лентой фум или нитью тангит унилок. Ретрограды могут использовать старую «добрую» льняную прядь, предварительно очистив ее от костры.

Присоединительный патрубок чаще всего выполняют с резьбой 1/4 дюйма. Следовательно, на пятивыводном штуцере следует найти резьбу подходящего диаметра. Возможны варианты: устройство имеет присоединительный патрубок Ду 1/2 дюйма, а пятивыводной штуцер – 1/4 дюйма и наоборот. В этом случае придется подбирать переходник. Для соединения прибора с гидроаккумулятором удобнее использовать гибкий шланг (резинотканевый или металлорукав). Присоединение к трубопроводу закончено.

Присоединение к электросети

Для подачи питания на крышке прибора есть два отверстия для кабеля. Под крышкой – три клеммника: один для соединения РД с помпой, другой для питающего провода (от розетки 220В), третий – для заземления. Все они отчетливо показаны на фото ниже.

Тем не менее, следует внимательно прочесть пошаговую инструкцию пользователя и точно определить порядок подключения прибора по электрической части. От этого зависит, будет ли работать купленный аппарат.

Настройка

Закончив подключение прибора, можно приступать к его настройке. Для этого не забудьте присоединить к пятивыводному штуцеру манометр. Затем, вооружившись подходящим гаечным ключом и инструкцией пользователя, затягиваем пружины прибора, ориентируясь по показаниям манометра. Выставив требуемое значение параметра включения оборудования (к примеру 1,5 бар), открываем водоразборный кран и ждем, когда РД замкнет цепь управления. Так проверяем и подстраиваем оборудование до тех пор, пока помпа не станет включаться при заданном напоре. Верхний предел настраивается аналогично.

Стрелочные и электронные реле подключаются и настраиваются аналогично. Разница между ними в том, что при настройке последних, не придется подтягивать пружины. Достаточно воспользоваться регулировочными винтами или курсором на панели управления.

Настройка РД – работа несложная, ее можно выполнить самостоятельно.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Устройство расширительного бака и реле давления

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

• корпус;
• ниппель;
• резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Регулировка своими руками

Если по каким-либо причинам вам не подошли заводские настройки насосной станции, то подключение и регулировка реле давления воды выполняются самостоятельно. Для этого потребуется отвертка или гаечный ключ. Также понадобится ключ для закручивания (откручивания) гаек регуляторов. Не стоит забывать о том, что при выходе из строя составляющих частей станции изделие лишается гарантии. Если результатом нарушения послужила некорректная схема подключения погружного насоса, подключение в целом было выполнено неправильно — все это не является уважительной причиной для производителя.

Начинать настройку следует с отключения от реле напряжения. После чего снимается крышка, закрывающая реле, и осуществляется регулировка по желанию, к примеру, для увеличения давления, измерения или понижения диапазона срабатывания.

Подключение

Рассмотрим, как подключить реле давления (электросхемы см. ниже). У данных блоков для подключения воды предусмотрен нестандартный вход. У реле бытового типа, как правило, вход четырехдюймовый, профессиональные же устройства могут снабжаться входом большего размера. По этой причине в первую очередь желательно позаботиться о переходнике.

До определенного времени при изготовлении насосного оборудования использовалась стандартная деталь, называемая в народе «елочка». Данный переходник представляет собой латунный кусок трубопровода размером 100-120 мм и диаметром 25 мм. Один его конец подключается к входному патрубку насоса. Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования.

В настоящее время все выглядит несколько сложнее. У современных насосных агрегатов реле вкручивается непосредственно в оборудование, либо в места, которые на первый взгляд меньше всего подходят для этого.

В первую очередь насос подключается к источнику воды, после – к электропитанию. Регулировка и настройка – это уже завершающий, третий этап работы.

Популярные модели реле

Среди многочисленных комплектующих систем водоснабжения, которые присутствуют на российском рынке, можно выделить основные категории. Дорогостоящие модели имеют верхний предел в 4-8 атм. Большинство мастеров советуют приобрести такие варианты как:

• Grundfos FF 4–8;
• Grundfos FF 4–4.

Предел у них стандартный – 8 и 4 атм. Главным преимуществом подобного приобретения станет возможность самостоятельной регулировки. Следует отметить, что обе модели относятся к категории слаботочных изделий, поэтому нецелесообразно подключать агрегаты к сети в 220 В. Для удобства использования рекомендуется воспользоваться специальным пультом управления. Также подобная покупка далеко не каждой семье по карману.

Зачастую покупатель делает выбор в пользу дешевого и доступного агрегата. К примеру, устройство на 4 атм обойдется в 4000 руб., в то время как его собрат на 8 атм в 6000 руб.

Недорогие модели также имеют предел в 5-8 атм. Примером могут служить конструкции MDR 5-8 и MDR 5-5. Показатель верхнего предела у них 8 и 5 атм соответственно. Первое приобретение обойдется в 2,9 тыс. руб., в то время как вторая в 2,1 тыс. руб. Монтаж обоих приспособлений осуществляется на мембранный бачок. Допускается подключение к сети в 220 В, а также при показателе в 380 В. Для первого случая понадобится однофазный насос. В другом случае потребуется покупка трехфазной модели. Показатели по току у них высокие. Также характеризуются превосходной степенью надежности.

Бюджетные конструкции. К таким относят PM-5 от итальянского концерна. С поставленными задачами справляется на 100%. Стоит отметить, что средняя цена на подобный продукт в разы меньше той, которая заявлена Grundfos. Цена устройства – 400 руб. Отлично работает в комплексе с бытовыми насосными установками

Среди положительных характеристик необходимо обратить внимание на показатель качества и способность работать с сетью в 220 В. Однако, в процессе подключения можно столкнуться с некоторыми сложностями

К сети в 320 В подключение не представляется возможным.

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G

Достоинства:

• приемлемая цена;
• ручная регулировка;
• сборка.

Недостатки:

не обнаружены.

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2

Достоинства:

• приемлемая стоимость;
• дизайн;
• присутствует возможность ручных настроек;
• качество сборки;
• класс защиты.

Недостатки:

встречаются подделки.

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5

Достоинства:

• приемлемая стоимость;
• быстрый монтаж;
• класс защиты.

Недостатки:

• часто попадается брак;
• заявленный класс защиты не спасет корпус от скорой коррозии;
• контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2

Достоинства:

• приемлемая стоимость;
• показатель надежности;
• простота монтажа;
• защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3

Достоинства:

• приемлемая стоимость;
• имеется защита от холостого хода;
• надежность;
• простота конструкции.

Недостатки:

эксплуатационный срок.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Когда требуется регулировать реле давления

Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.

При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления  становится очень горячей. Это также связано с работой насосной станции.

При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.

Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.

Особенности конструкции

Реле давления воды для насоса (схема подключения дана ниже) – это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети.

Устройства, выпускаемые различными производителями, конструктивно похожи, отличия заключаются лишь в незначительных деталях. Отключение и подача питания насосного агрегата осуществляются посредством размыкания и замыкания контактной группы – основного элемента реле. Также в состав оборудования входят две пружины и поршень с мембраной.

После подсоединения к специальному переходнику станции давление жидкости начинает оказывать воздействие на мембрану, которая, в свою очередь, воздействует на поршень, который подключен к контактной группе.

На контактную группу с противоположной стороны воздействует большая пружина, сжатие которой регулируется посредством соответствующей гайки. Если вследствие забора воды в системе водоснабжения падает давление, пружина преодолевает со стороны поршня воздействие, и контактная группа замыкается, осуществляя подачу питания на насос.

При увеличении в трубопроводе давления поршень будет осуществлять постепенное смещение платформы с контактами, преодолевая противодействие пружины. Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Подобно большой пружине, она посажена на шток с гайкой. В результате размыкания контактов насосный агрегат отключается.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы

Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

• фильтры грубой и тонкой очистки;
• обратные клапаны;
• запорная арматура.

Как правильно настраивать реле?

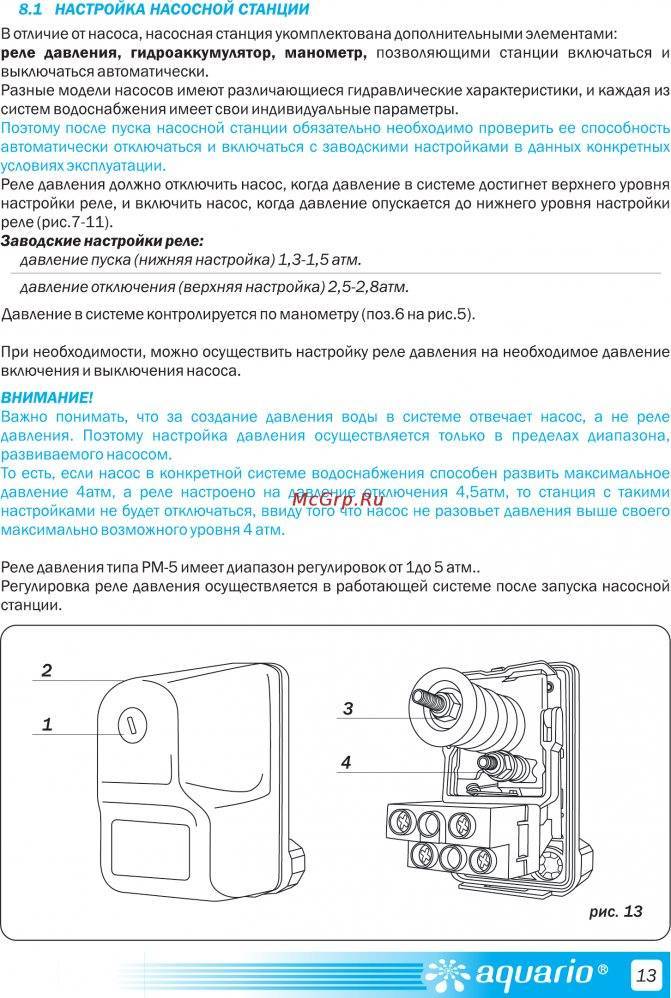

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Установка своими руками

Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.

Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):

• канализационный слив;
• клапан обратного типа;
• фильтр, отвечающий за тонкую очистку воды;
• вентиль входного вида;
• трубопроводы;
• насос;
• фильтр грубой очистки.

Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.
