Как устроена русская печь с лежанкой – конструкция, схема кладки своими руками

Устройство под иным углом

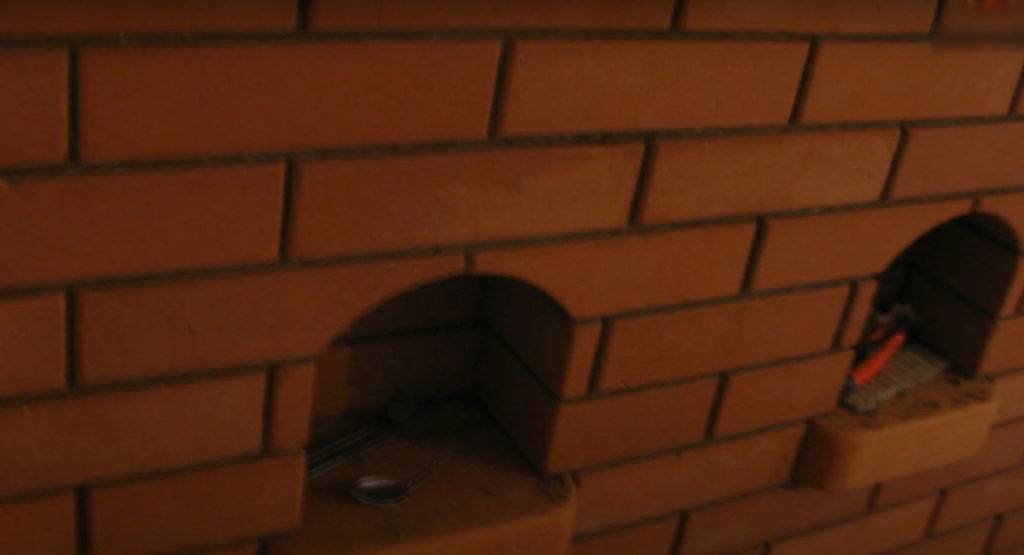

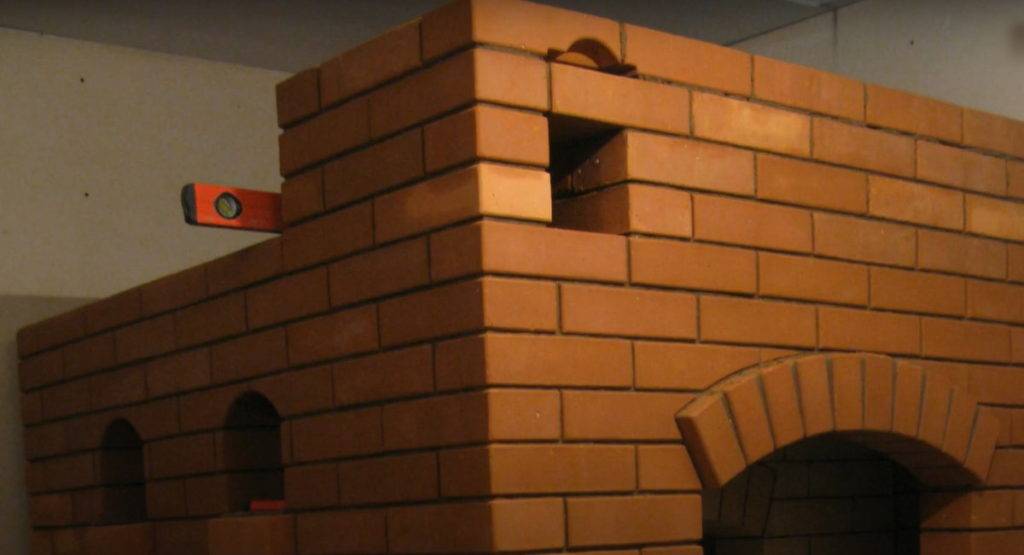

Если представить русскую печь в изометрии, можно увидеть печурки. Так именуются специальные ниши. Они пригодятся для сушки в них ягод, грибов, полезных трав.

Стенка между печуркой и горнилом выполняется в один кирпич. Заготовки сушатся под действием ИК излучения. В зависимости от того, где именно выполнена печурка (относительно открытого огня), режим сушки может значительно меняться. На рисунке представлена «бюджетная» версия русской печи, без подпечка. Роль последнего выполняет опечье.

Под шестком часто обустраивают подтопок (обычно, для уличных печей). Это маленькая печка, которая топится по-чёрному. Образующийся дым улавливается колпаком, расположенным над шестком. Имеющееся у последнего устье присоединяется к дымнику, расположенному над вьюшкой.

В летние месяцы подтопок обеспечивает экономию топлива, если не нужна функция обогрева. Также используется, когда требуется быстро приготовить пищу, не ожидая завершения прогрева всей печи.

Есть конструктивные решения, в которых подпечек выдвигается на один уровень с шестком, занимая место вдоль всего чела. Вариант: зев сдвигается назад, одновременно с дымником, загнётком, варьируя длину полатей.

Важно понимать, что на физику происходящих процессов глубина горнила почти не влияет. Зато получается весьма удобный шесток

Подобный подтопок можно обустроить в форме ниши, вывести дымник непосредственно в загнёток. Это позволит организовать топку по-белому.

Изготовление фундамента

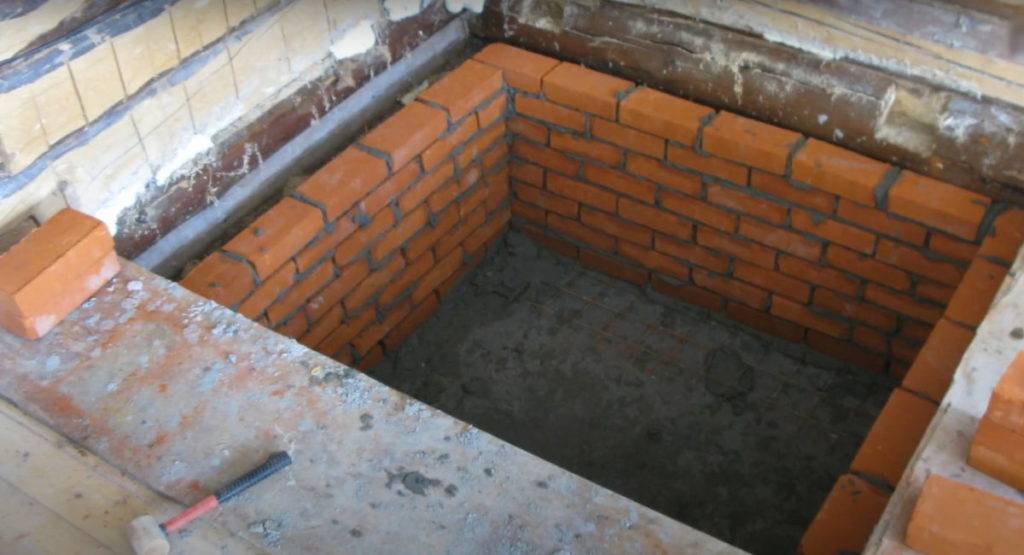

Чтобы построить русскую печь из кирпича с лежанкой, следует подготовить фундамент. Вес конструкции будет довольно большой, поэтому потребуется массивное основание с тщательно выверенной горизонтальной поверхностью. Делать это лучше на этапе сооружения дома, когда закладывается общий фундамент.

Основание для печи выполняется в виде монолитной бетонной плиты, но не сообщающейся с фундаментом дома. На выбранном участке выкапывается яма глубиной до 30 см, ее контуры должны быть больше, чем габариты основания будущей печи. На дно подготовленной ямы насыпается слой просеянного песка, ставится опалубка.

Высота опалубки над уровнем грунта составляет 10-15 см. Затем опалубка заливается бетонным раствором, после сушки поверхность покрывается слоем обмазочной гидроизоляции. Между основанием для печи и общим фундаментом должен остаться деформационной шов в 1 см, который засыпается песком.

Схема фундамента

Русская печка с лежанкой начинает монтироваться только после полного высыхания бетона. Кирпич перед работой также следует подготовить, достаточно его замочить в ведре или корыте с водой.

Печь шведка с лежанкой

Альтернативой массивной русской печи станет компактная и стильная печь шведка с лежанкой. Для постройки используйте:

• глину;
• красные кирпичи;
• огнеупорные шамотные кирпичи;
• дверцу для поддува;
• топочную дверцу;
• задвижку;
• прочистную дверцу;
• стальную полосу;
• шамотный мертель;
• чугунную плиту;
• решетку для колосника;
• стальной уголок.

Из сопутствующих инструментов понадобится:

• ведро;
• кельма;
• черпак;
• молоток;
• уровень;
• лопата.

Порядовка

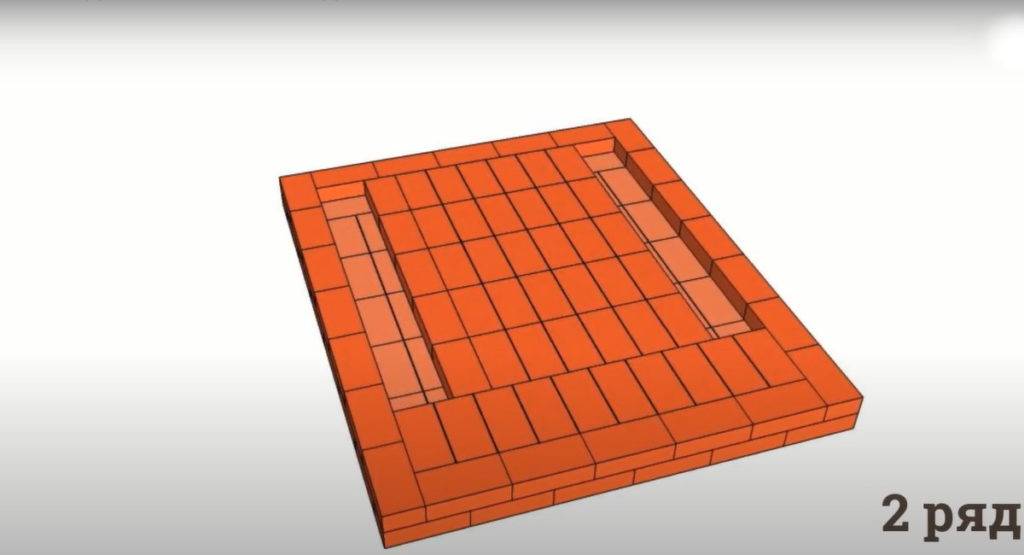

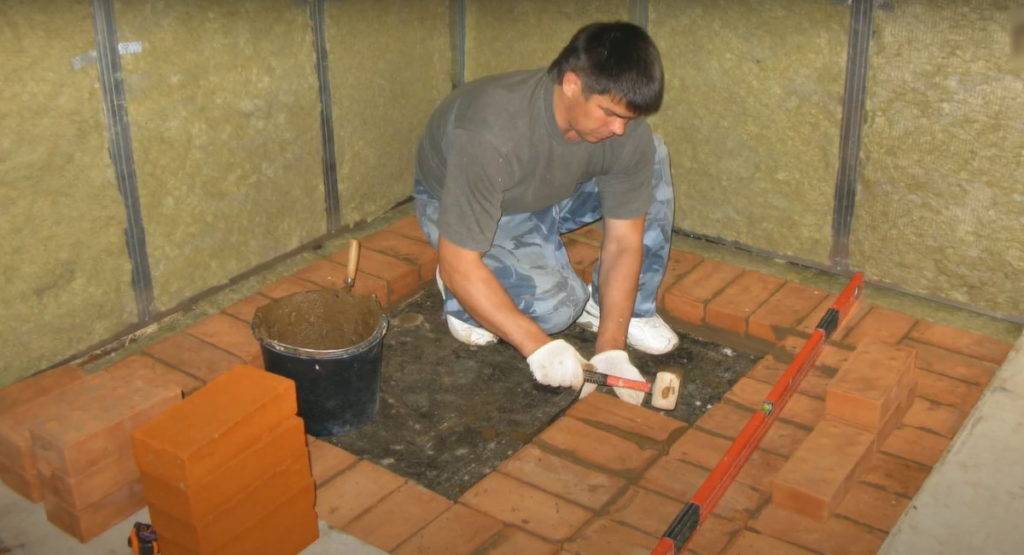

1-2 ряды. Кладка на фундамент с взаимной перевязкой швов.

3 ряд. Закладываются прочистная и поддувальная дверцы.

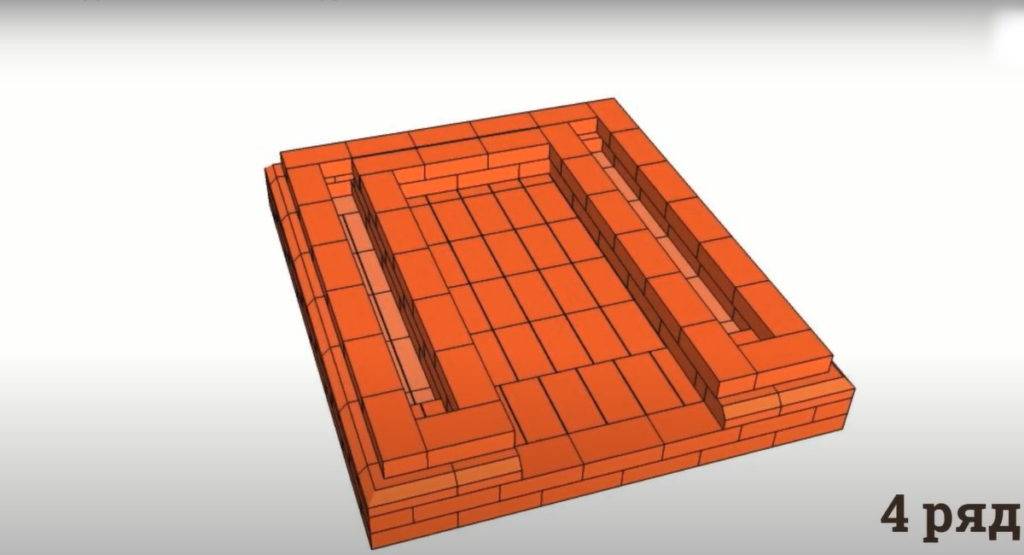

4 ряд. Выкладывается зольник.

5 ряд. Перекрытие дверцы поддува и прочистной.

6 ряд. Перекрываются газоходы топчана, устанавливается колосниковая решетка, при этом оставляется зазор, который засыпается песком. При нагреве решетка будет расширяться, что приведет к деформации.

7 ряд. Устанавливается дверка топки. Предварительно рамку нужно обмотать 5-ти миллиметровым слоем асбеста.

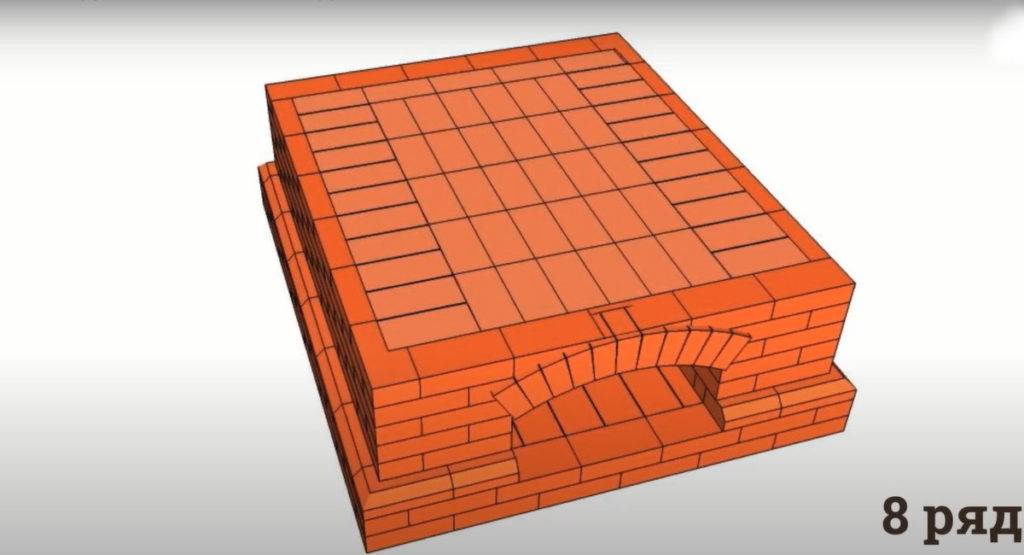

8 ряд. Завершается кладка топчана, необходимо внимательно осуществлять перевязку швов.

9 ряд. Устанавливается прочистная дверца.

10 ряд. Стесать кирпич для топочной камеры нужно так, чтобы у неё получилась форма воронки.

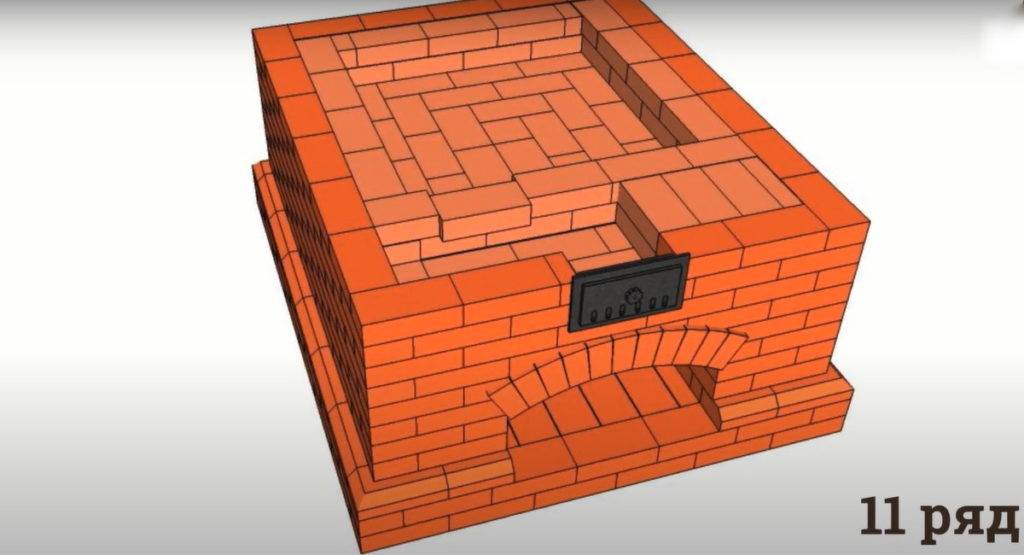

11 ряд. Пазы по периметру плиты вытесываются с учетом зазора. Устанавливать саму варочную поверхность необходимо на раствор из глины, смешанной с алебастром. При установке используйте уровень.

12 ряд. Перекрываются газоходы, которые проходя через топку и варочную плиту, направляются в отопительный щиток.

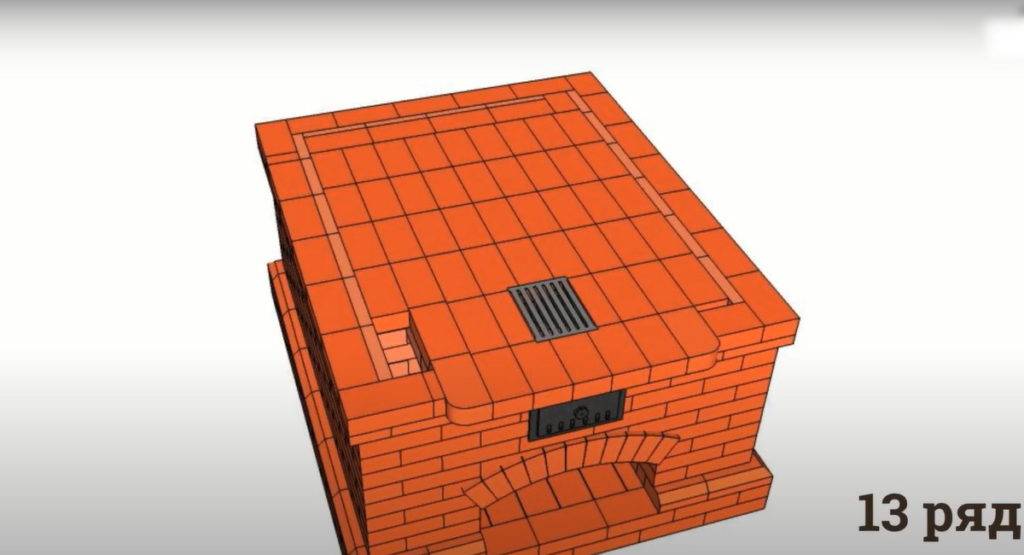

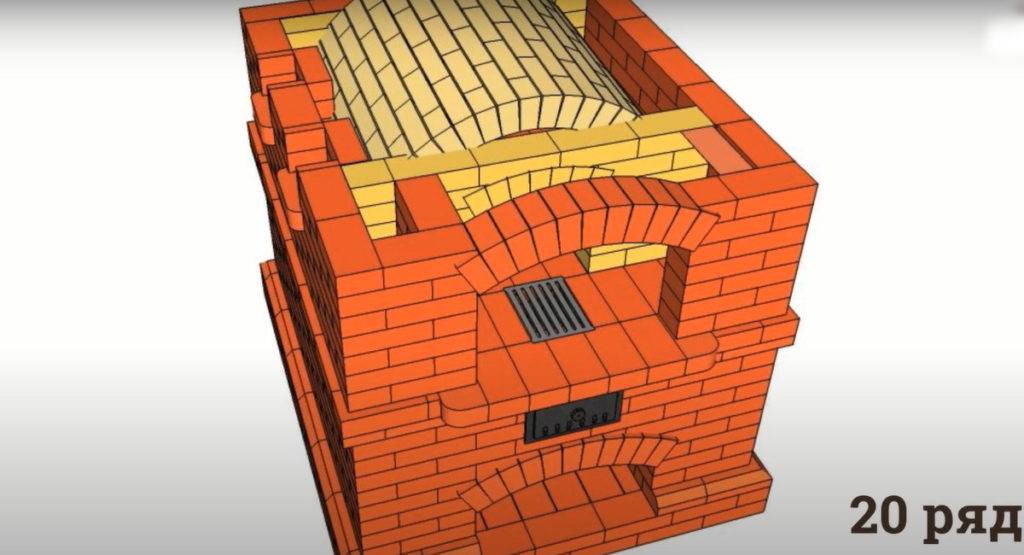

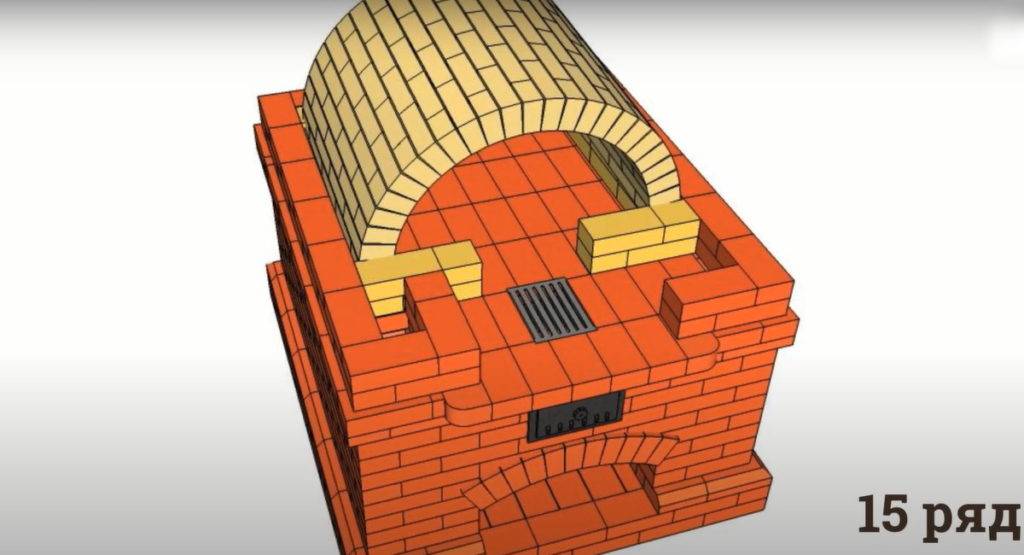

13 — 22 ряды. Выкладываются со строгим соблюдением перевязки швов. В последнем ряду устанавливается задвижка для зимнего хода.

23-26 ряды. Выкладывается отопительный щиток.

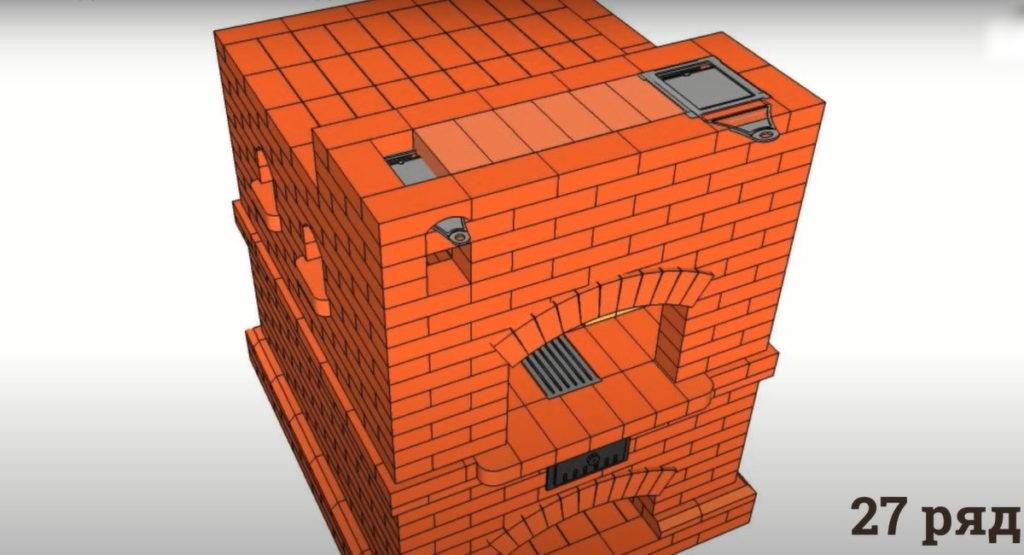

27 ряд. При использовании раствора из асбеста и глины устанавливается общая задвижка. Для этого в кирпичах необходимо высечь углубление для рамки с расчетом на расширение.

28 ряд. Перекрывается один из двух газоходов, размер второго должен быть 12×18 см.

29 ряд. Необходимо сделать напуск в 5 см по всей площади.

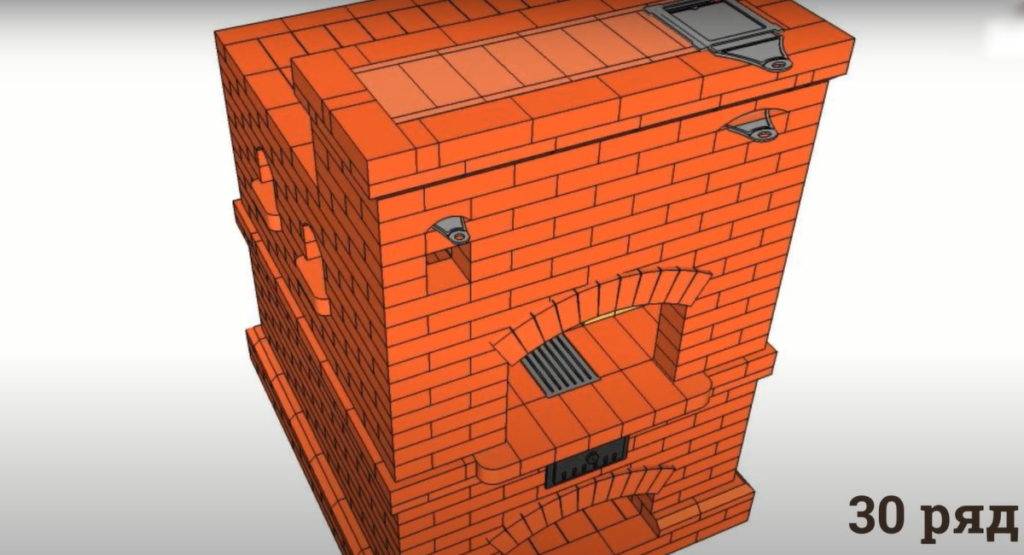

30 ряд. Выкладывается дымовой канал 12×19 см.

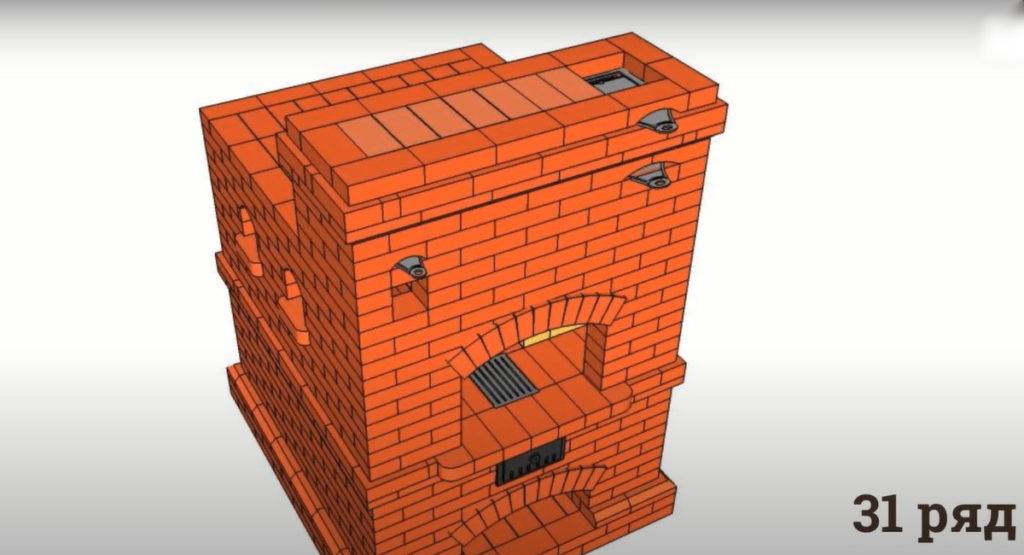

31 ряд. Из 5 кирпичей нужно создать дымовой канал площадью 13×26 см. Кирпичи можно слегка стесать для плавного выхода отходящих газов.

31. Возводится дымовая труба.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

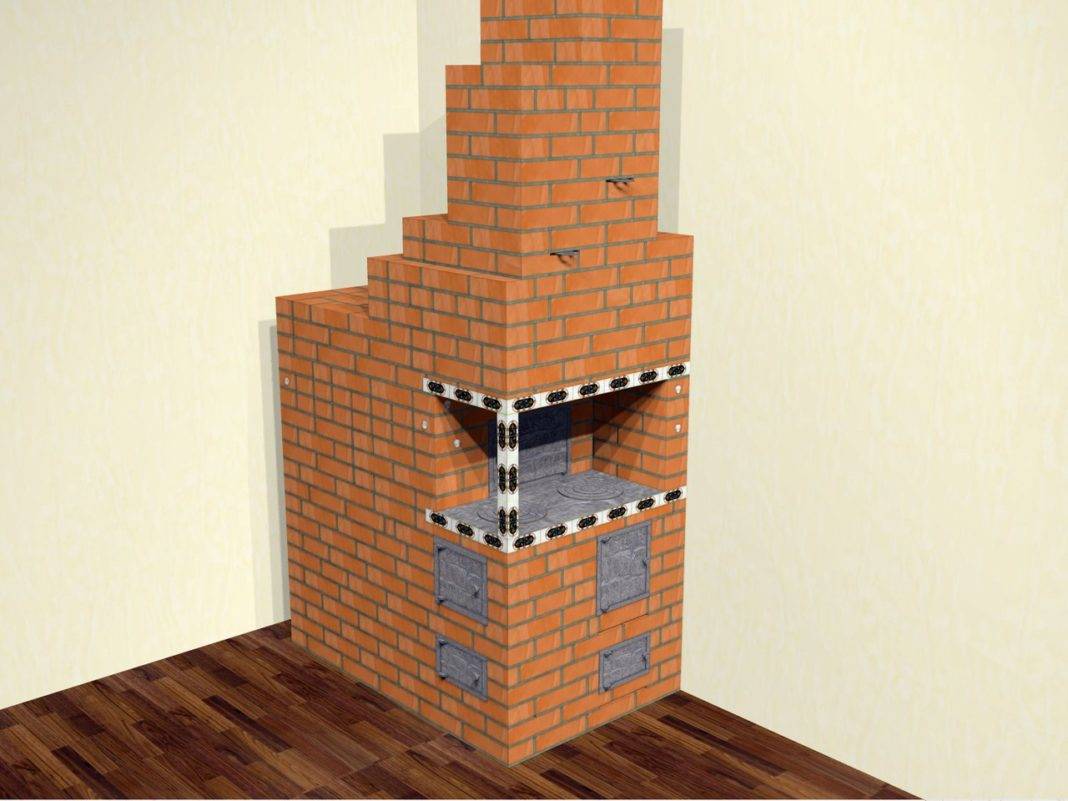

Примерный вид будущей русской печи с камином

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

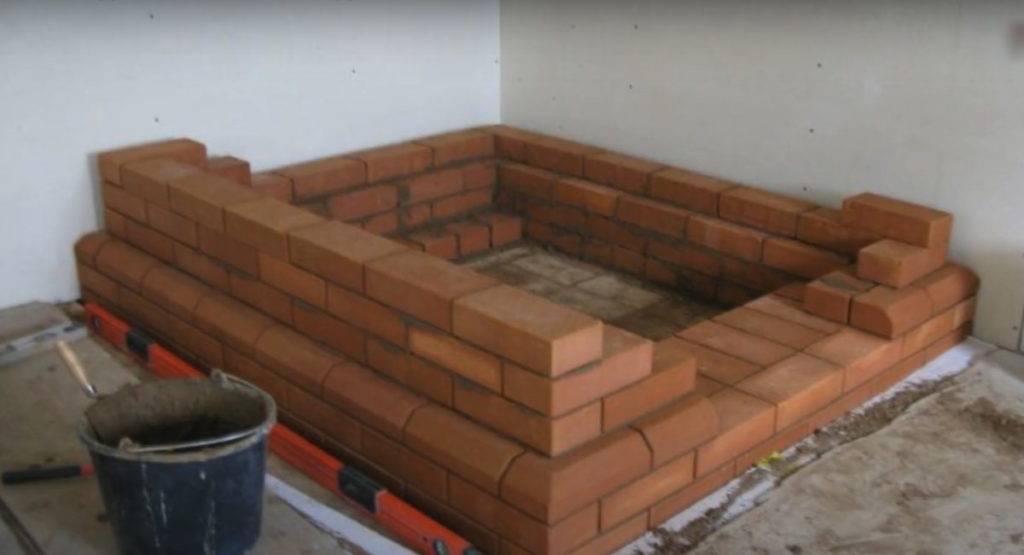

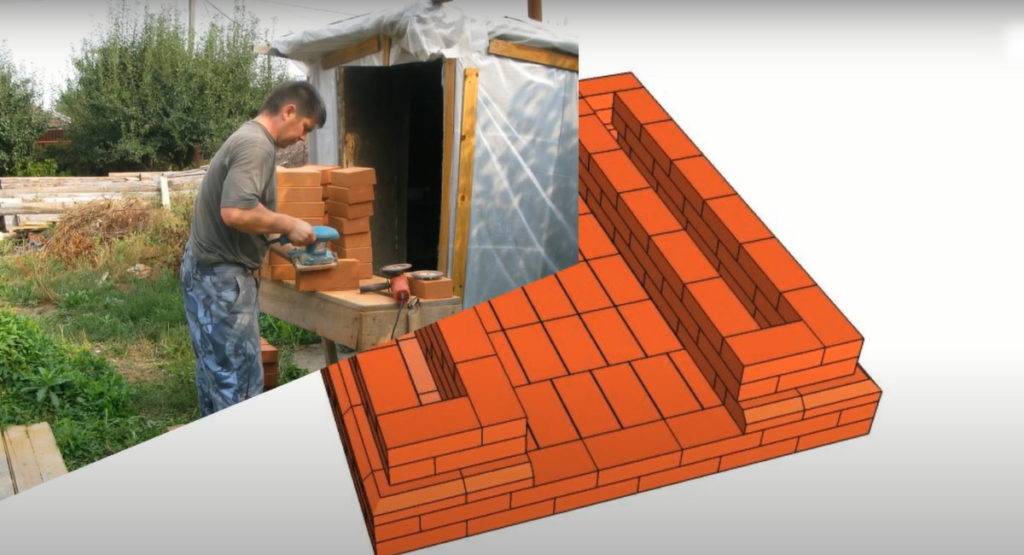

• Первые 3 ряда меньше подвергаются температурному воздействию при нагреве печи, поэтому могут делаться из менее жаростойких сортов кирпичей. В 1 слое допускается применение сначала целых кирпичей по внешнему периметру, внутри – бой. Во 2 слое делают 2-3 окошка под очистные колодца, поддувало (количество зависит от проекта печи). 3 ряд повторяет укладку 2 ряда.

  1

  2

  3

• При создании 4 слоя начинается выстраивание передней части топки. Остальные части слоя повторяют рисунок предыдущего ряда. Используются и красный, и шамотный кирпич (последний выкладывается по периметру топки).

  4

• На 5 слое создаются каналы, поддувальная камера. На последнюю кладется решетка. Используется только красный кирпич.

  5

• При выкладывании 6 слоя монтируется топочная дверка, вентиляционная решетка. Вокруг топки используется шамотный кирпич. В остальных местах – красный.

  6

• 7 слой выкладывается по рисунку 5-ого, 8 слой по рисунку 6-ого (это называется «вперевязку»).

  7-8

• На 9 слое делается подпечка, при необходимости устанавливается варочная поверхность с конфорками.

  9

• 10 слой будет чуть сложнее. Углы выкладываются из трехчетверток. Бока делаются из ложковых полномерных кирпичей, а задник – из тычковых полномерных экземпляров. Впереди кладутся целые кирпичи стычками вглубь в 3 слоя. При такой укладке получается полость, называемая шестком. Пространство между шестком и задней стенкой печи засыпается прослойкой из гравия, песка, глины.

  10

• 11, 13, 15, 17 ряды – по бокам укладывают тычковые кирпичи, вдоль задней стенки – ложковые. 12, 14, 16 ряды делаются по рисунку 10 ряда. На этом этапе еще делается каминная арка.

  11

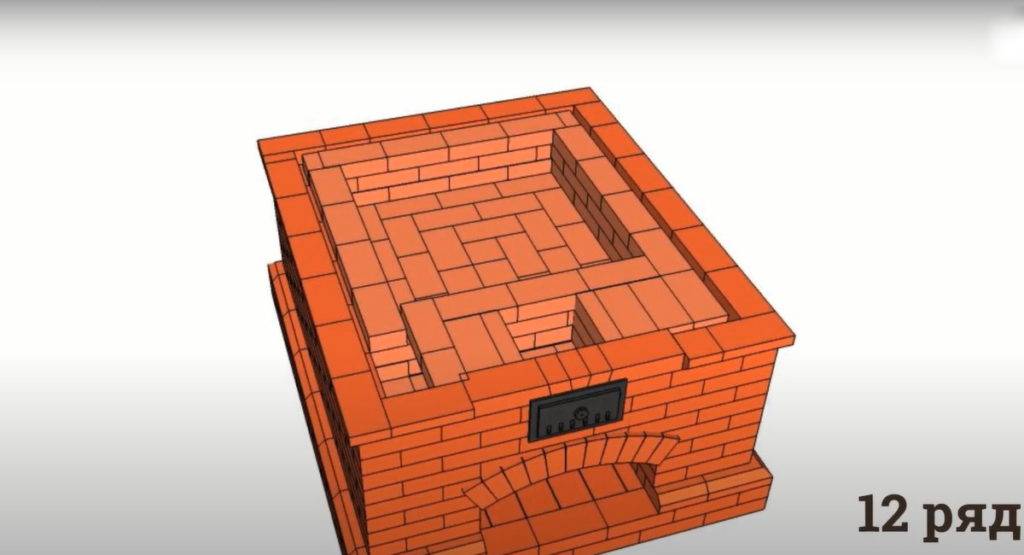

  12

  12 (продолжение)

  13

  14

  15

  16

  17

• На 17-м ряду, точно над установленными внизу, устанавливаются верхние декоративные решетки на вентиляционные выходы печи.

• 17 (продолжение)

• На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.

  18

• 19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.

  19

  20

  21

  22

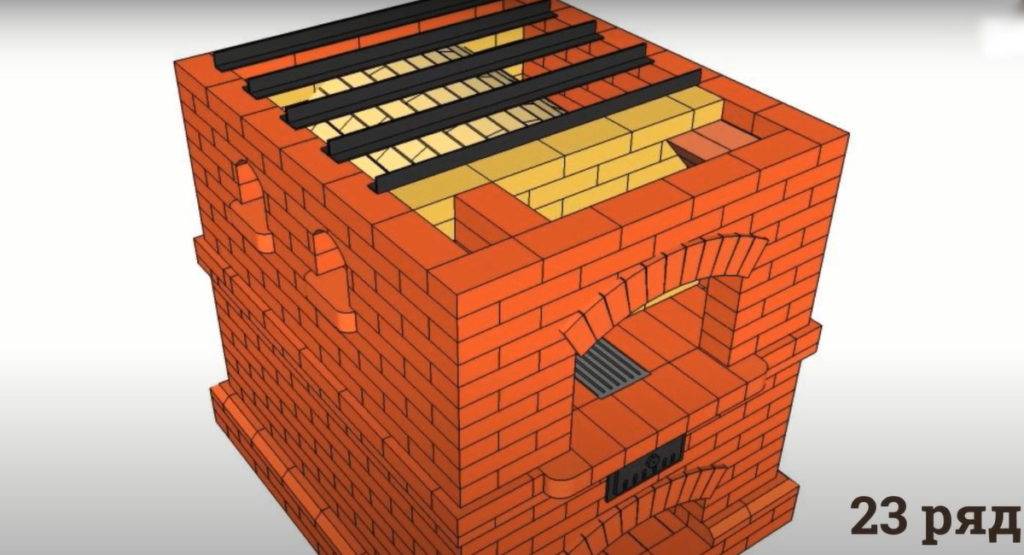

• На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

  23

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

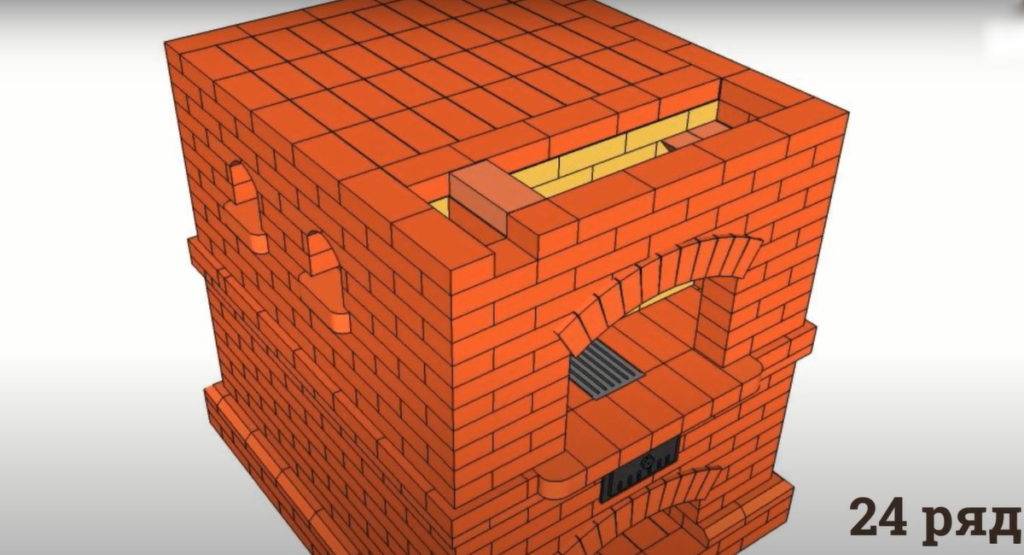

• На 24 слое задвижки фиксируются.

  24

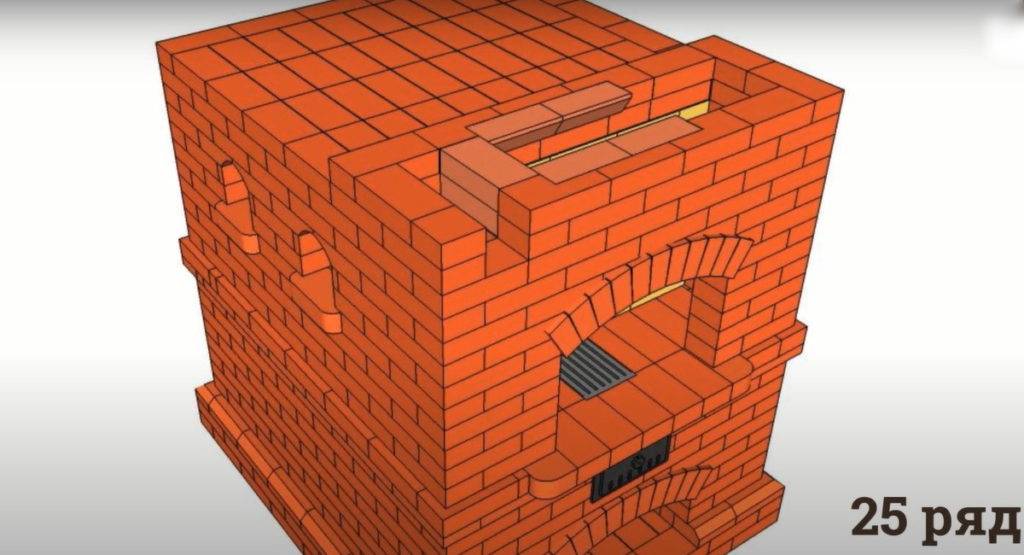

• 25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

  25

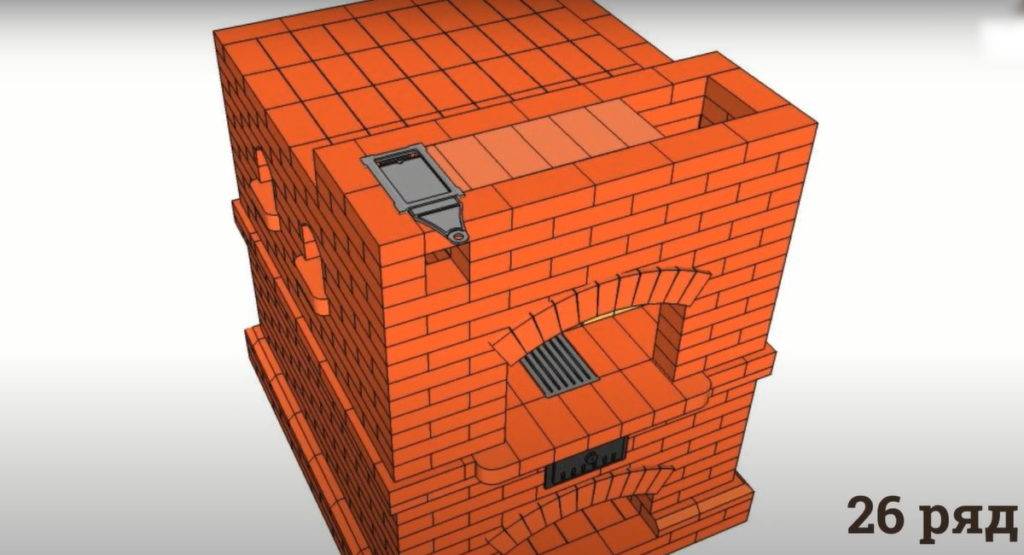

  26

  27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

29-30

31

На 32 ряду закряпляется очистная дверца.

32

33

34-35-36

На 37 слое завершается дымоотводный канал, ставятся задвижки.

37

На 38 слое задвижки перекрываются.

38

39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

39-40

Устройство русской печи с лежанкой и плитой

Главная особенность традиционной русской печи заключается в наличии горнила. Это камера, в объёме которой происходит сгорание дров. Свод горнила должен иметь небольшой уклон в направлении входного проёма (устья). Такое устройство русской печи с лежанкой обеспечивает скопление под потолком камеры горячего воздуха, который передаёт тепло стенкам печи, попутно нагревая рабочую поверхность варочной плиты и плоскость лежанки.

Вместе с горнилом в списке основных конструктивных элементов русской печи состоят:

1. Хайло (пространство, соединяющее топку с теплообменными каналами).
2. Задвижки (предназначены для контроля выхода нагретого воздуха в дымоход и управления циркуляцией дымовых газов при использовании варочной панели).
3. Дымоход (служит для транспортировки газообразных продуктов сгорания топлива во внешнюю атмосферу).
4. Распушка (расширенный участок дымоходного канала, расположенный под перекрытием).
5. Вьюшка (небольшое окошко с дверцей, обеспечивающее доступ к заслонке, регулирующей тягу, и позволяет полностью перекрыть дымоход).
6. Чело (поверхность у топочного люка).
7. Заслонка (стальная дверца топки с термоинертной ручкой).
8. Шесток (ниша перед входом в топку).
9. Перетрубье (закрытый внутренний отсек, расположенный над шестком).
10. Шпур (небольшое окошко, на задней или боковой стенке печного топливника).
11. Топливник (канал с чугунными колосниками, устанавливаемыми в пространстве между топкой и поддувалом).
12. Опечье (кирпичный или бетонный фундамент печи).
13. Подпечье (отсек для хранения сухих дров, домашнего инвентаря и запаса продуктов).
14. Под (донная часть топочной камеры с уклоном , направленным к проёму).
15. Лежанка (размещается как правило позади дымохода непосредственно над внутренними циркуляционными каналами).

Печка

Инструменты для кладки печи

Независимо от выбранной модели, для устройства печи своими руками будут необходимы следующие инструменты:

• мастерок или кельма. Используются для нанесения раствора на кирпичи, а также с помощью них подчищают кладку от лишней смеси, выступающей между швами;
• молоток-кирка. Используется для обтесывания и раскалывания кирпичей, потому что в процессе кладки кирпича может потребоваться подгонка отдельных элементов;
• расшивка. Этот инструмент используется только тогда, когда печь не будут украшать декоративной плиткой и поэтому она должна выглядеть безупречно;
• строительный уровень. Применяется при любом этапе строительства. С помощью него проверяют ровность кладки кирпичного ряда;
• отвес. Используют для измерения вертикальности стены;
• порядовка. Крайне полезное приспособление. С его помощью сохраняют вертикальность кладки, соблюдая равную толщину горизонтальных швов;
• правило. Применяют его один раз, чтобы выровнять поверхность фундамента;
• лопатка, с помощью которой размешивают раствор;
• емкость для раствора;
• мерная планка для измерения ширины швов.

https://youtube.com/watch?v=a9fxeuKNURg

Заложение фундамента

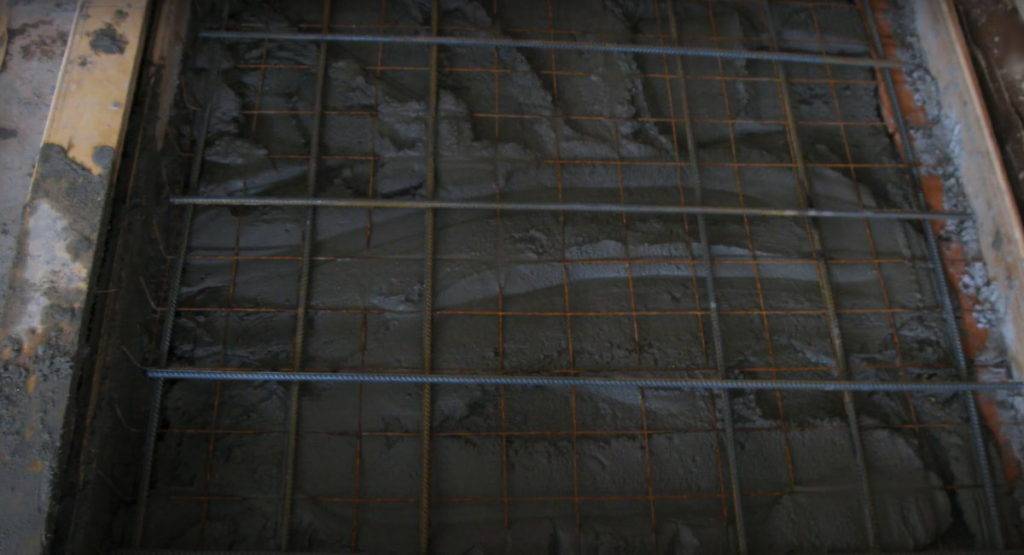

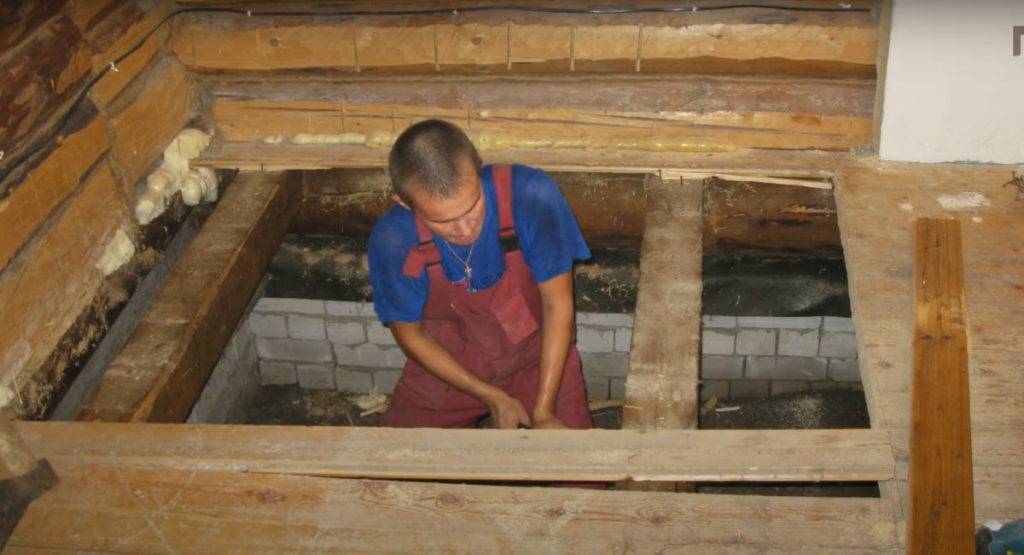

Строительство печей, как и зданий, начинается с устройства фундамента. Определившись с конструкцией, по чертежам выясняют габариты будущей печи и роют яму, чьи размеры должны быть не менее чем на 100 мм больше. Глубина и структура фундаментной плиты зависит от типа грунтов, но обычно землю выкапывают на 250—300 мм. Затем устраивают подушку из щебня толщиной 100 мм и тщательно ее уплотняют. По периметру котлована устанавливается деревянная опалубка.

В современных условиях надежнее всего выполнять фундамент под русскую печь из железобетона. Вначале вяжется каркас из арматуры периодического профиля с ячейкой порядка 150х150 мм. Он устанавливается на место, после чего можно заливать бетон вровень с поверхностью пола. Если бетон изготавливается своими руками, то надо соблюдать такие пропорции:

• цемент М400 – 1 часть;
• песок – 3 части;
• щебень – 7 частей.

Обычно бетон набирает максимальную прочность в течении 24 суток, но уже через 3-4 дня можно приступать к кладке, так как прочности бетона уже будет достаточно для восприятия нагрузки от уложенных кирпичей. Для избежание трещин в несущих конструкциях из-за неравномерных деформаций грунта, фундаменты печи и здания луче не связывать между собой. Для выполнения деформационного шва между фундаментами нужно оставить зазор в 20 мм, который можно заполнить просмоленной доской или пенопластом.

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

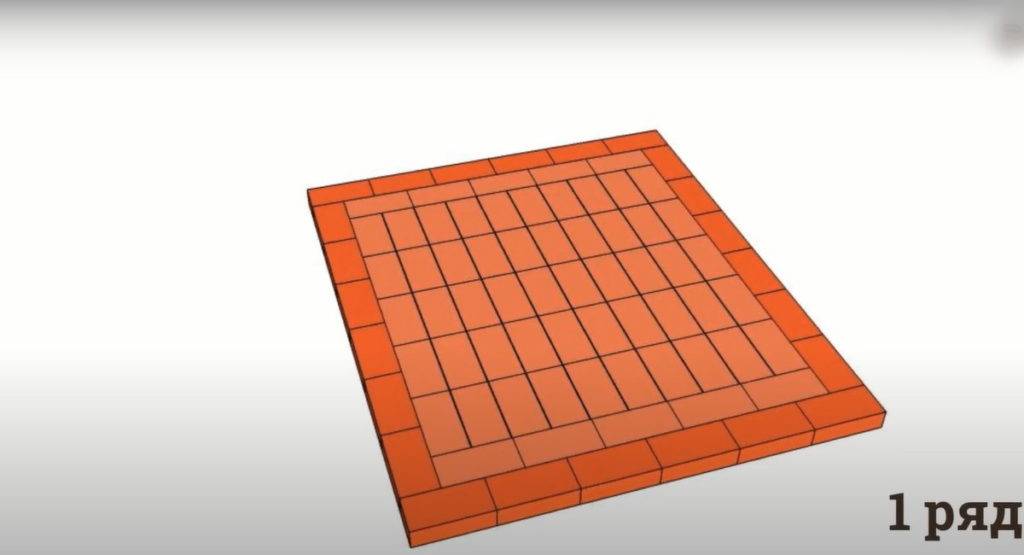

1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
4. Следующий ряд закрывает очистные каналы, образуя подовый свод.

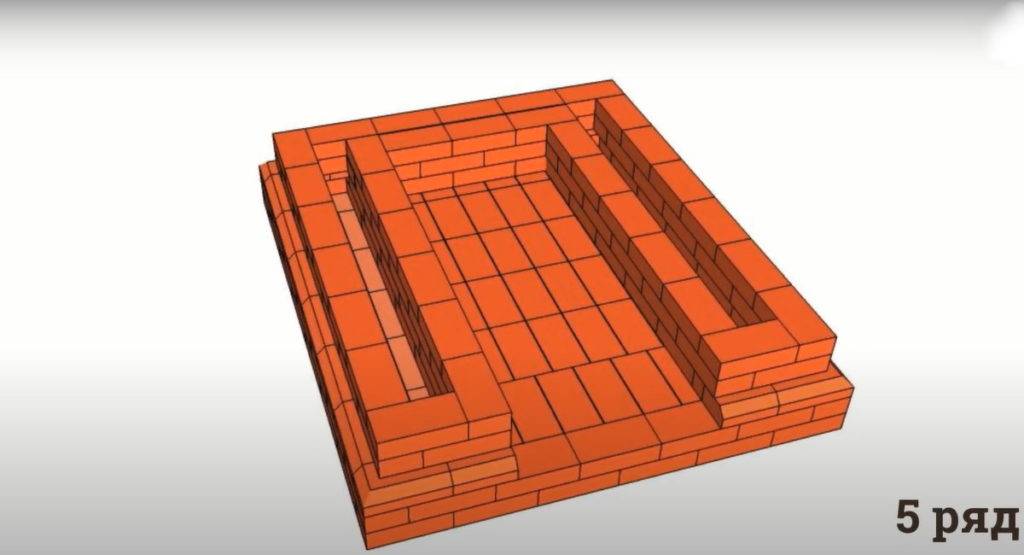

5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.

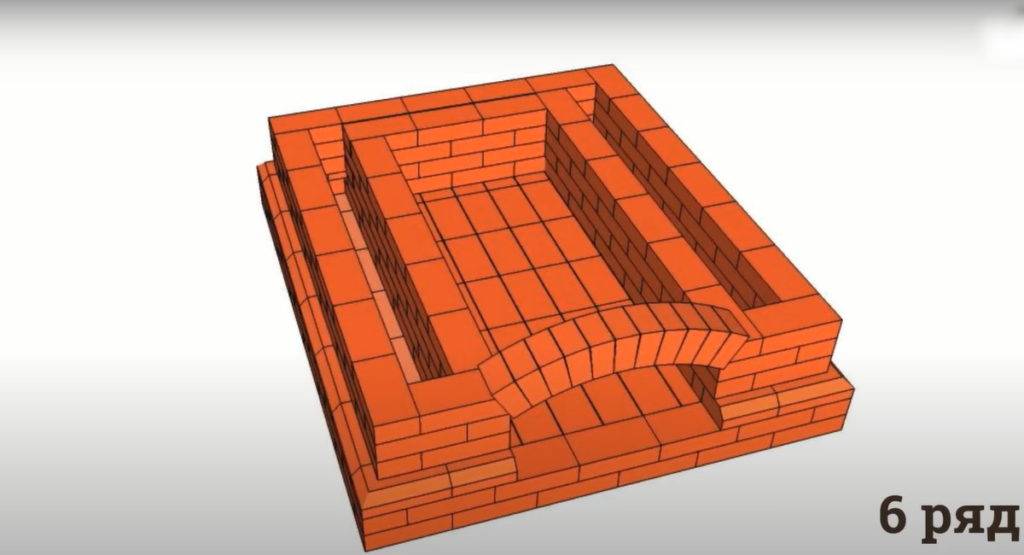

6. При кладке 6-го ряда монтируеится водяной бак.

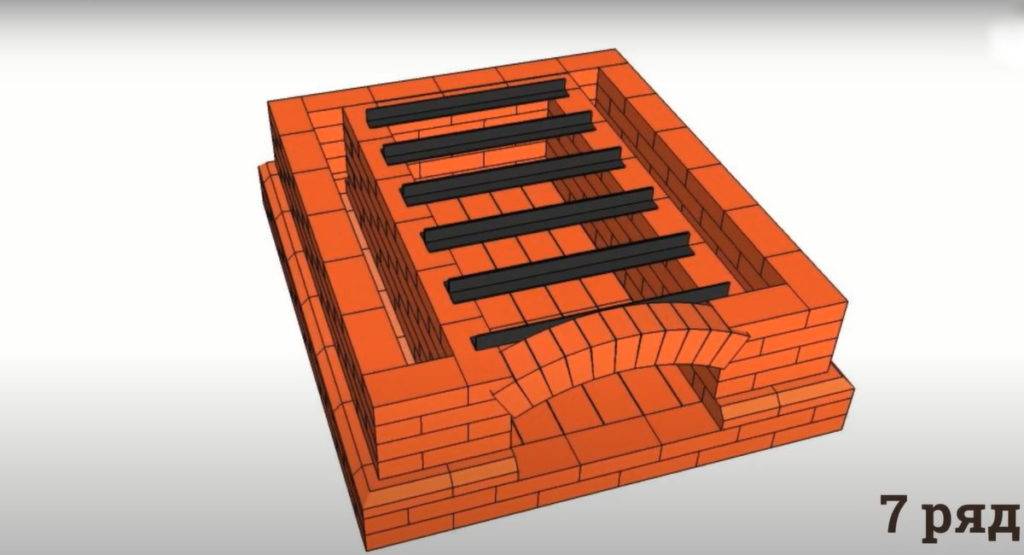

7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.

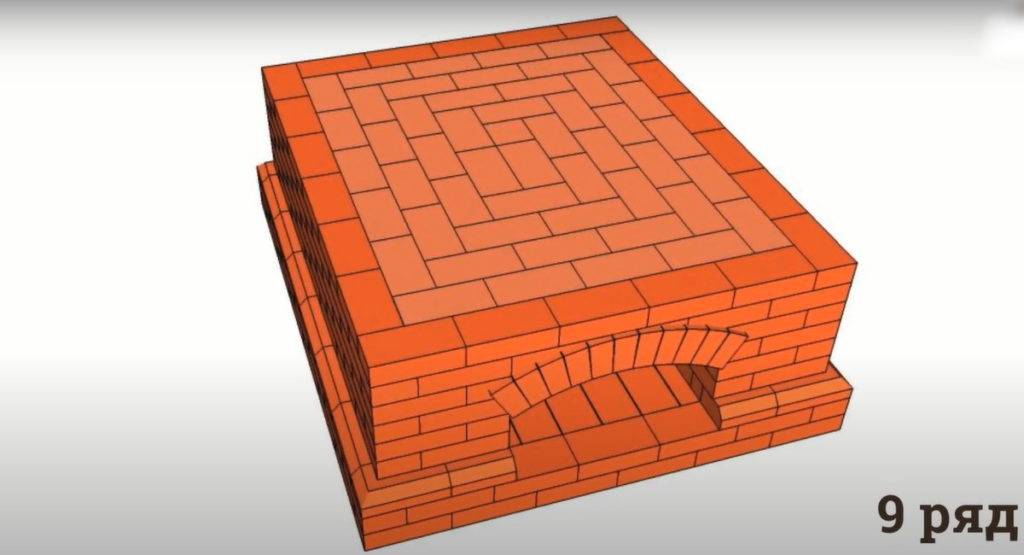

9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.

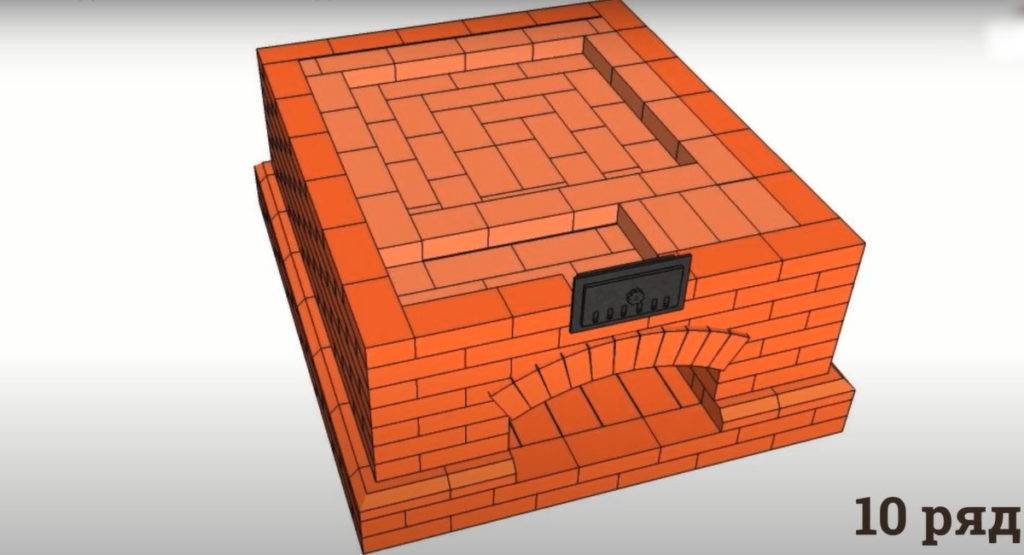

10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.

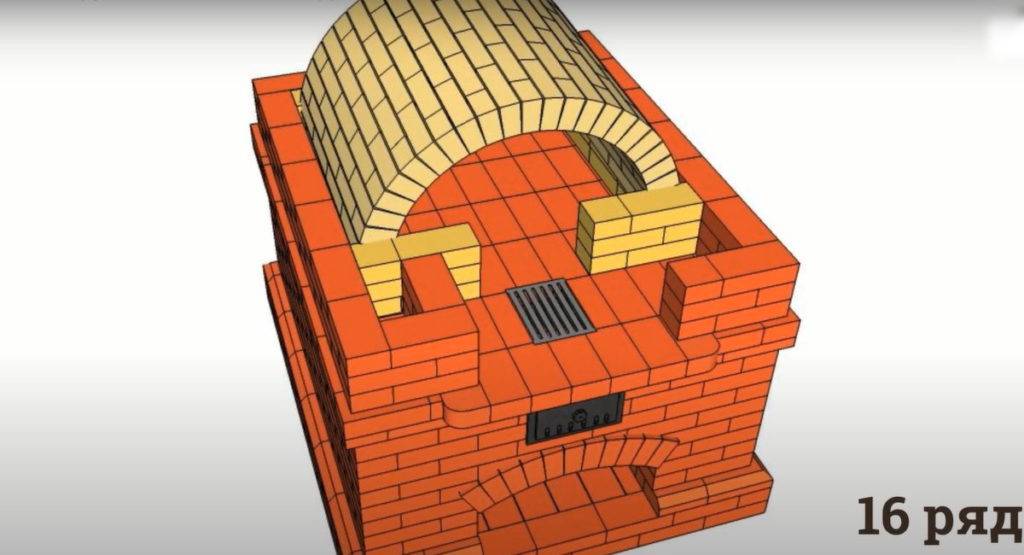

13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.

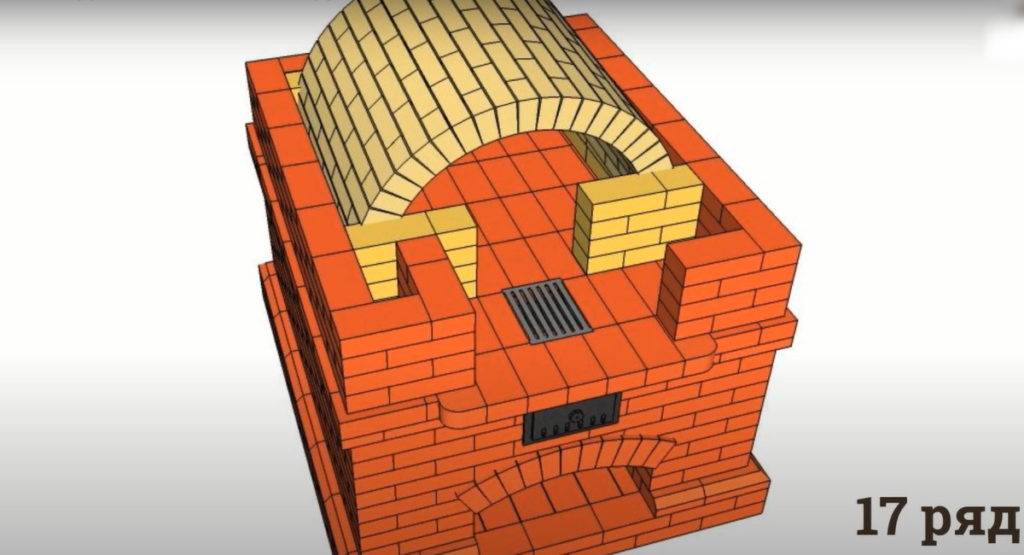

14. При монтаже 17-го ряда монтируется задняя печная стенка.

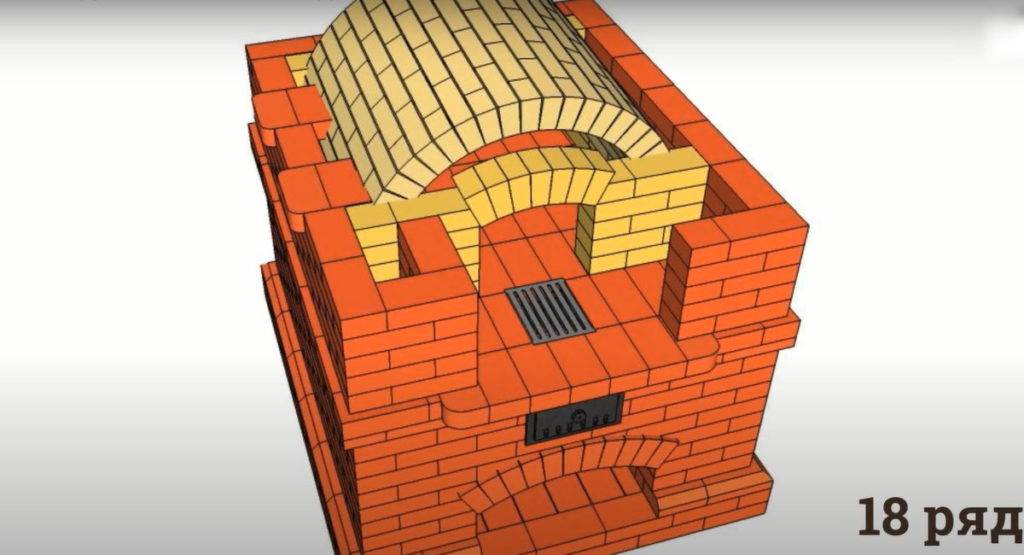

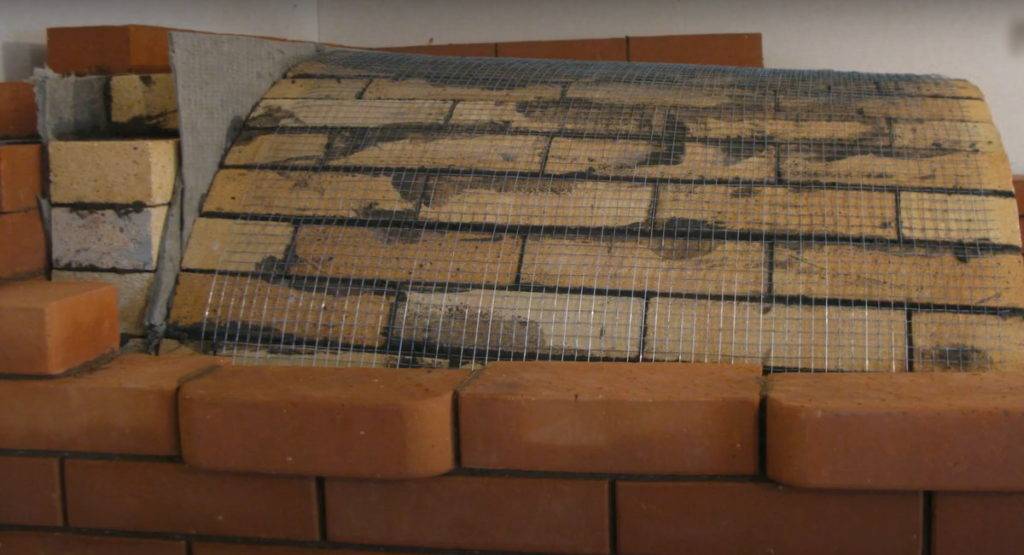

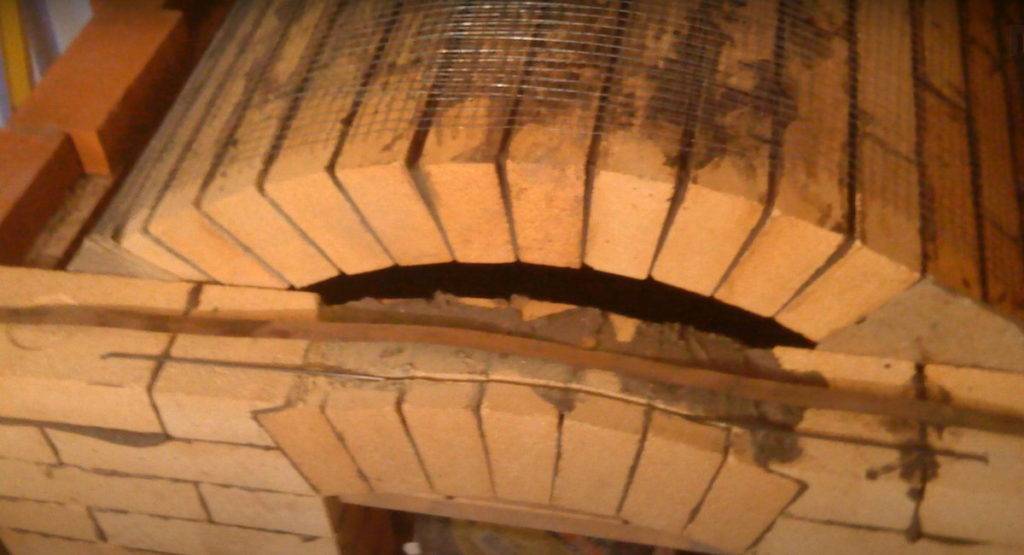

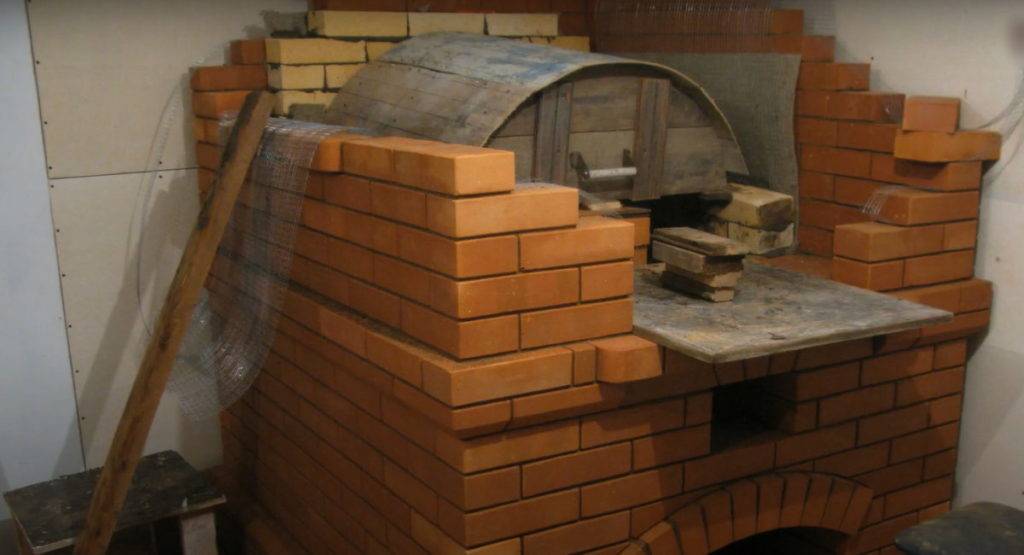

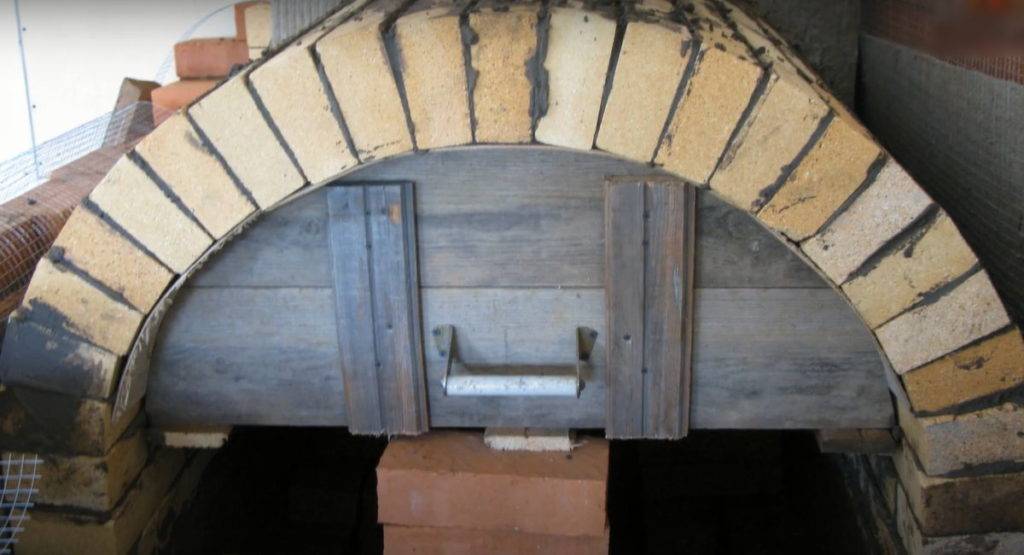

15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.

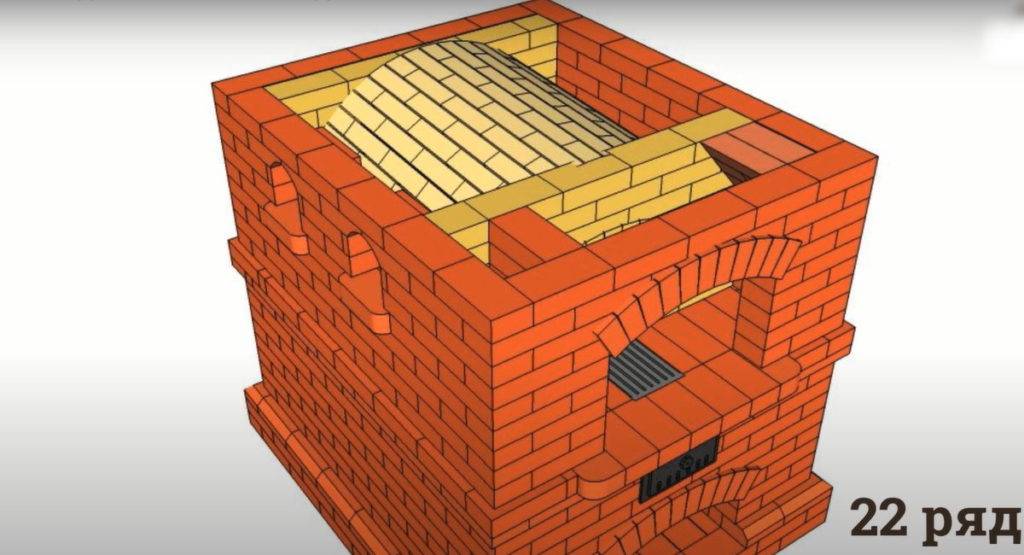

17. При кладке 20-го ряда свод горнила уплотняется песком.

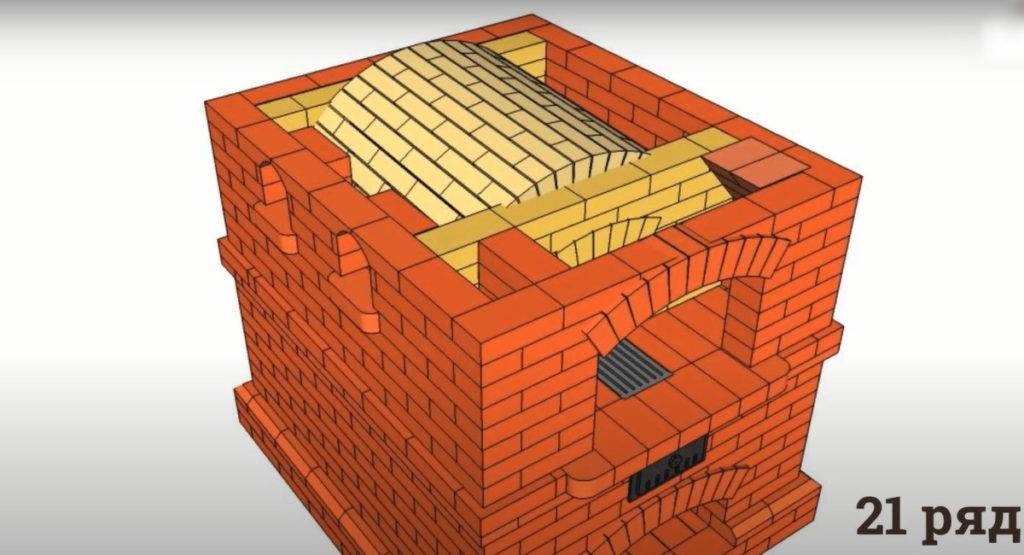

18. 21-й ряд предполагает перекрытие горнила.
19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.

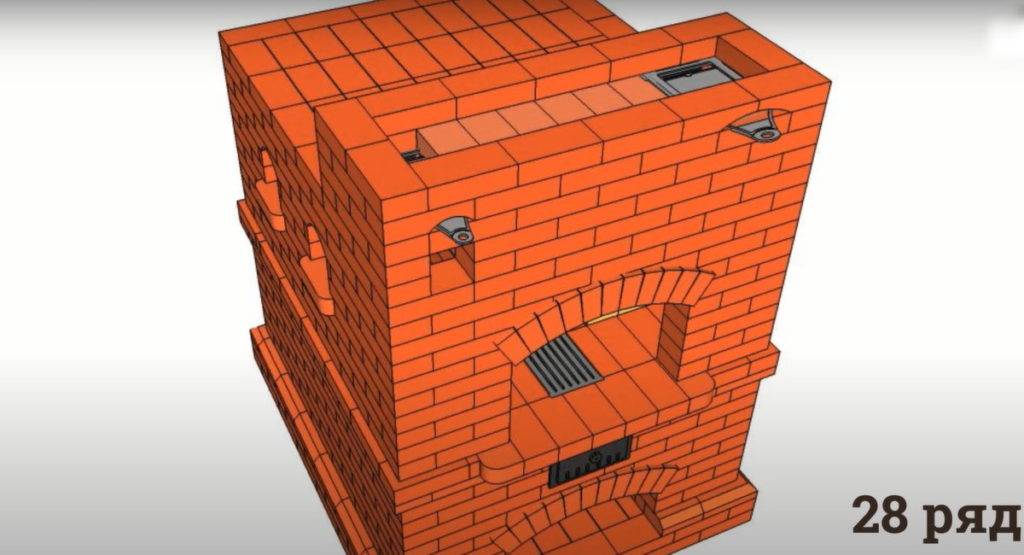

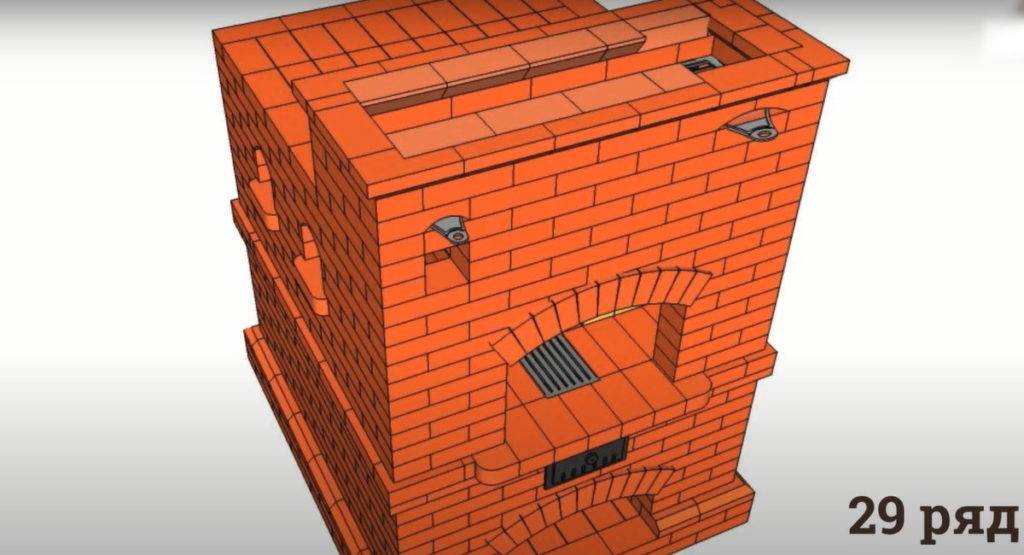

23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

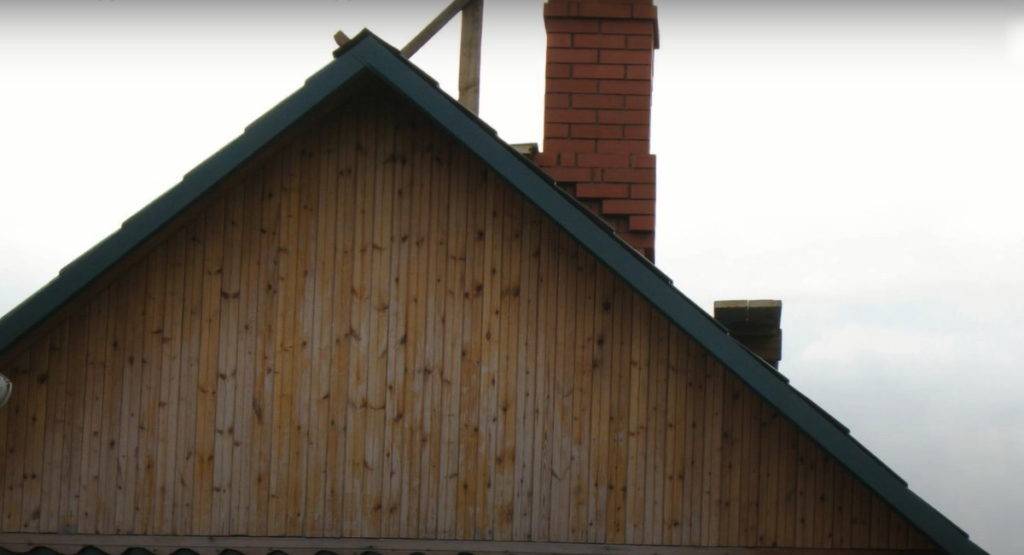

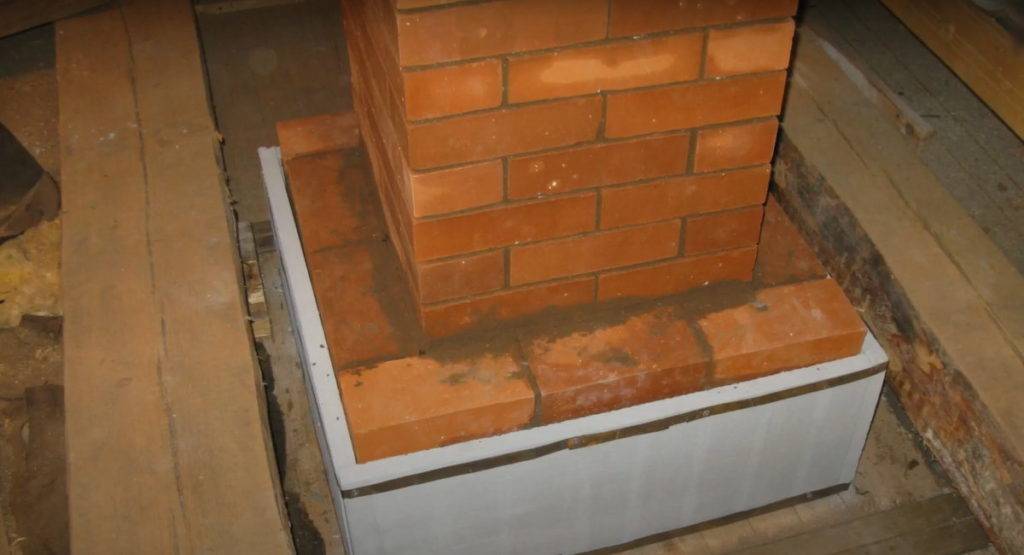

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Приготовление раствора

Для кладки требуется глиняный раствор нормального типа, который обладает хорошей пластичностью, не растрескивается. Тощий раствор не подходит, так как он сильно крошится, жирный при высыхании растрескивается.

Состав кладочного глиняного раствора будет таким:

1. жирная глина, очень тщательно просеянная – 3 части;
2. речной песок, также просеянный, предварительно прокаленный, – 3-5 частей;
3. чистая вода для замешивания – 1 часть.

После замешивания необходимо получить густой, вязкий, жирный раствор, а вот мягким и текучим он быть не должен.

Для приготовления используются различные способы, самым оптимальным является замачивание глины с последующим добавлением воды. При расчете объема раствора надо учитывать, что при кладке 50 кирпичей с толщиной шва не больше 3-5 мм используется примерно 20 л раствора, но специалисты рекомендуют увеличивать это количество на 15%. Пропорции глиняной смеси составляют 1 часть песка на 2 части глины.

Когда при замешивании раствор по консистенции становится похожим на сметану, его можно использовать для работы. Если на поверхности смеси появляются следы воды, необходимо добавить небольшое количество песка. Для повышения прочности можно использовать обычную соль из расчета 100-250 граммов соли на ведро смеси. При кладке дымохода в раствор надо добавлять цемент из расчета 750 граммов на ведро смеси.

Делать самому или заказывать работу

Имеет ли смысл браться за столь сложную работу самостоятельно? Сколько стоит работа опытного и надежного печника? Если 100% от стоимости материалов, как принято в общих строительных работах, то это еще не так уж дорого.

Отнюдь и отнюдь не вдвое против материала. Можно встретить предложения сложить печь за 20 000 руб, но это явная несуразица. Попробуем прикинуть сами.

Русская печь с плитой

Печник работает в средних широтах полгода, и обязательно с подручным-учеником. Считая их занятость в 100% рабочего времени, зарплату мастера в 25 000 руб, а помощника в 15 000 и время выполнения работы 7 рабочих дней (это совершенно реальный срок), получим, что простая печь обойдется не дешевле 45 000 руб, а русская печь с плитой и водогрейкой (см. рис.) в 55 000-60 000 руб.

Но через неделю уже можно будет топить. Одно лишь условие: мастер должен сообщить, где, когда и кому он уже клал печи, и их нужно осмотреть лично. Хорошие мастера обязательно запасаются рекомендателями, а если крутит и мямлит – лучше обратиться к другому.

Кладка русской печи своими руками

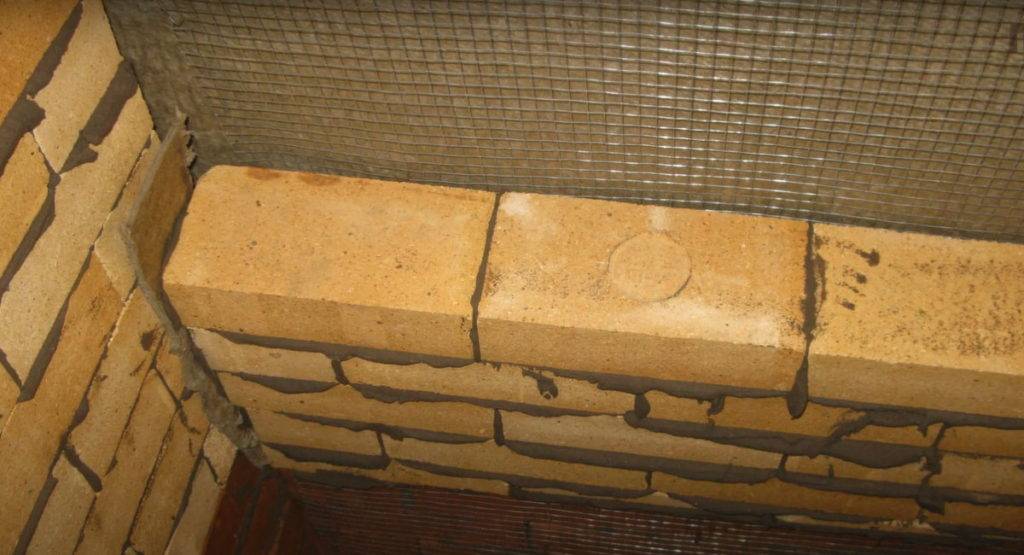

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
2. Колосниковая решетка;
3. Металлические задвижки;
4. Вьюшка;
5. Заслонка горнила;
6. Водогрейная коробка;
7. Плита;
8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

• Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
• Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
• При применении шамотного кирпича используют растворы из огнеупорной глины;
• В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами

Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Финальные работы

Вы своими силами возвели отличный и многофункциональный камин для дома с лежанкой. На него приятно не только любоваться, камин способен обогреть помещение и долго сохранять тепло даже после того, как процесс горения закончился. В этом заслуга полностью принадлежит материалу. Кирпич обладает большой теплоемкостью и способен накапливать тепло.

Само наличие печи в доме требует от дизайна помещения соответственного исполнения. Неплохо кирпичная печь без отделки смотрится на фоне деревянных или отделанных под дерево конструкций. В данном случае необходимо соблюсти все правила пожарной безопасности. При подъеме дымохода сквозь потолочное перекрытие придется установить теплозащитный пояс. Это избавит не только от возможного пожара, но и от деформации материала потолка.

Современные стили отделки помещения потребуют того же и от камина. Здесь можно применять разные материалы на вкус хозяина. Исключением служат те, которые неустойчивы к повышенной температуре. Но если одна из основных функций печи заключается в обогреве, что вероятнее всего, то лучше кирпич не закрывать, а дать ему возможность полноценно отдавать тепло в комнату.

Порядовка русской печи с комментариями

В этой главе рассмотрена русская печь близкая к классической. Ниже быстрый гиф-обзор по рядам:

Кладка по порядовке

Подготовка фундамента к заливке.

Опалубка фундамента из красного кирпича.

Заливка с армированием.

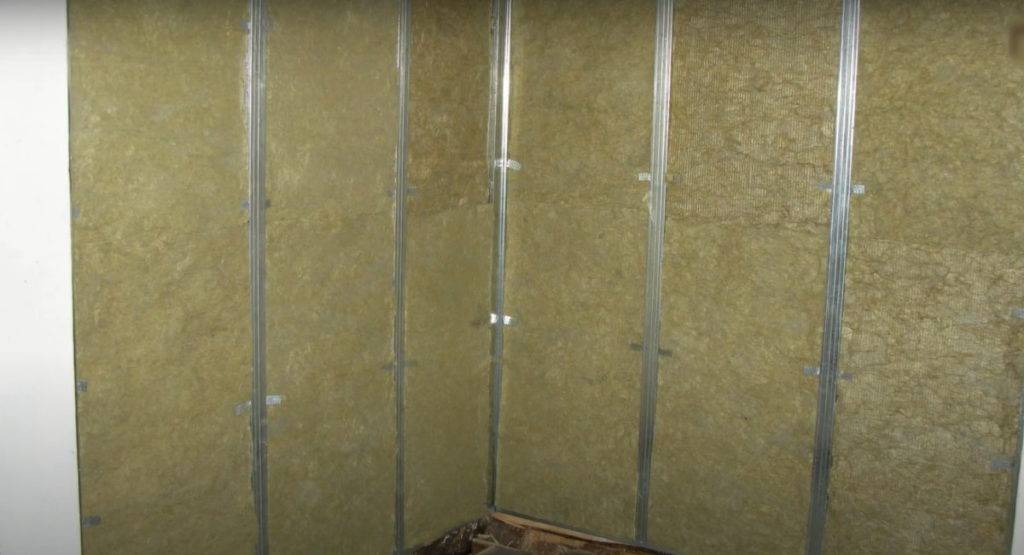

Противопожарная разделка, зашьётся стекломагниевым листом.

До отметки чистого пола делаем два ряда по рубероиду.

Снятие фасок у кирпича.

Формирование подпечья.

Ниша, чтобы располагать ухваты и кухонную утварь.

Загнетка под угли.

Наружные стенки горнила.

Пяты для свода.

Кружало установлено.

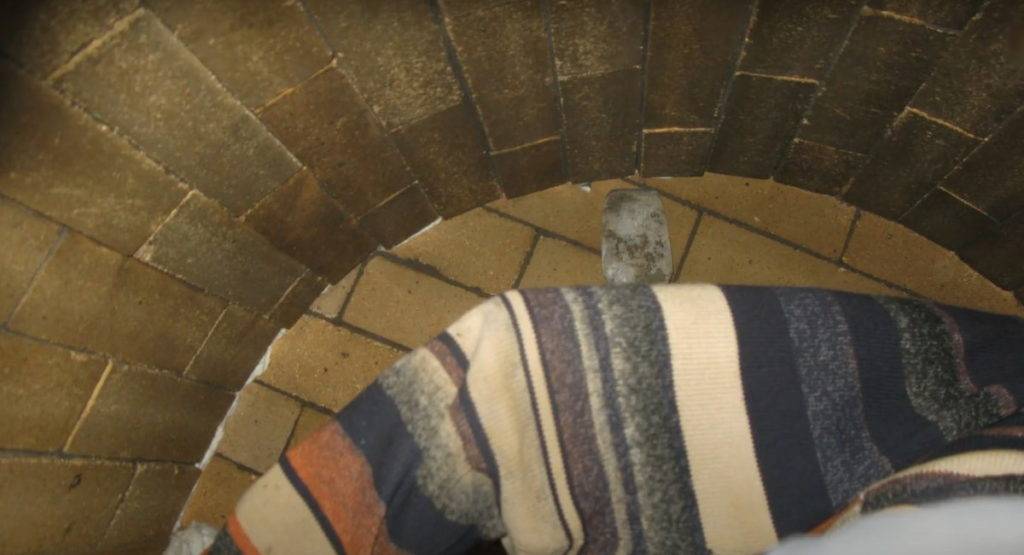

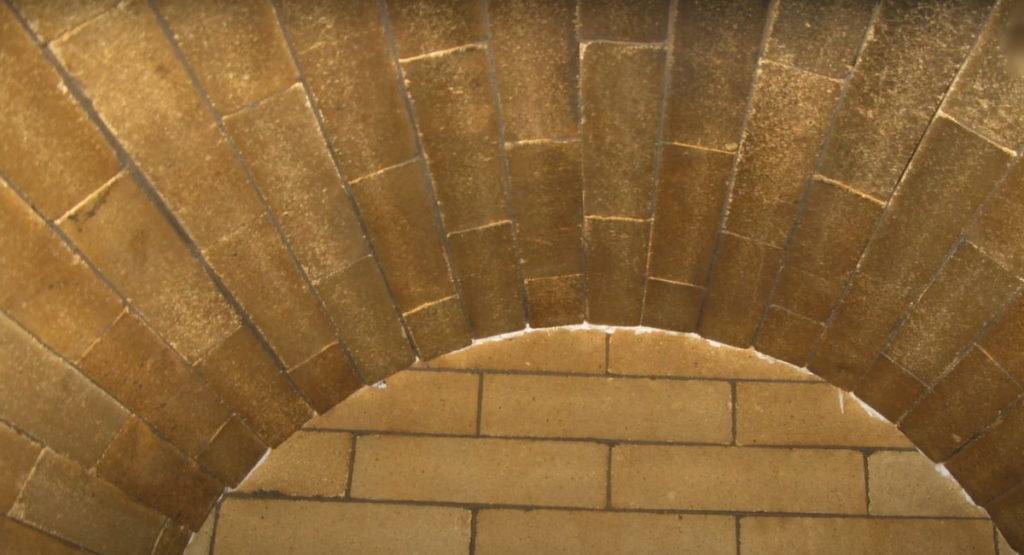

Свод готов.

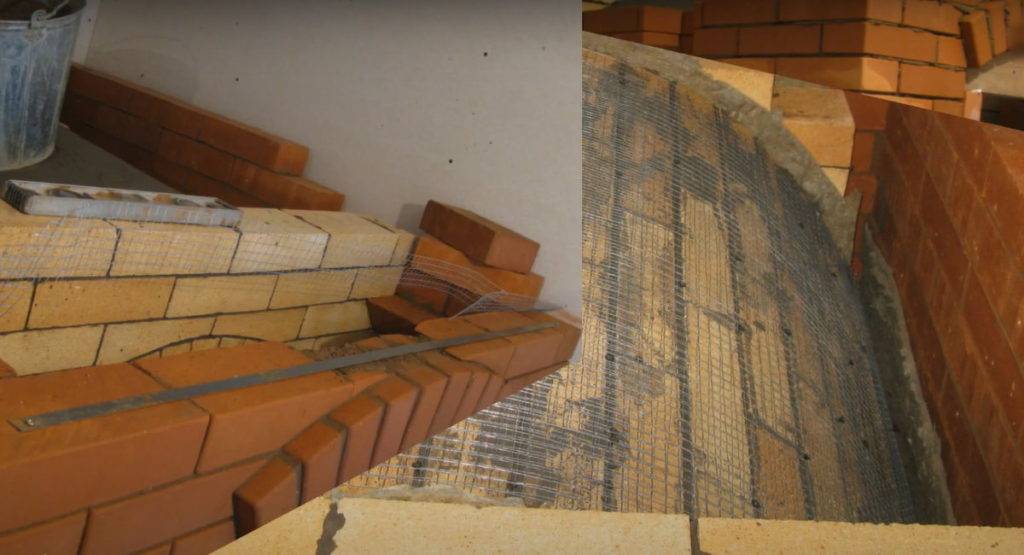

По периметру свода обтягиваем сеткой.

Расшивка швов в горнило.

Полочки под печурки.

Арка устья армируется лентой.

Крепление сетки на саморезы.

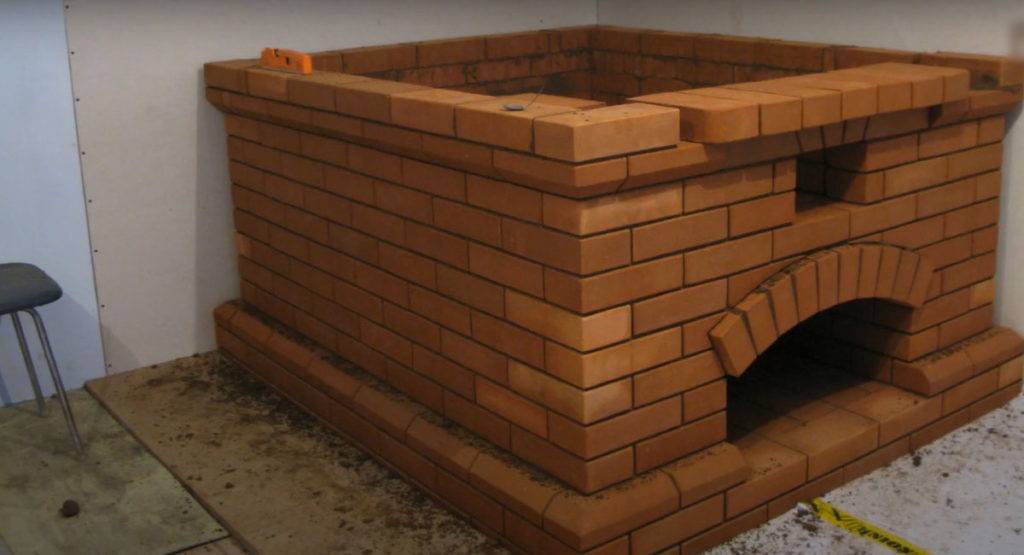

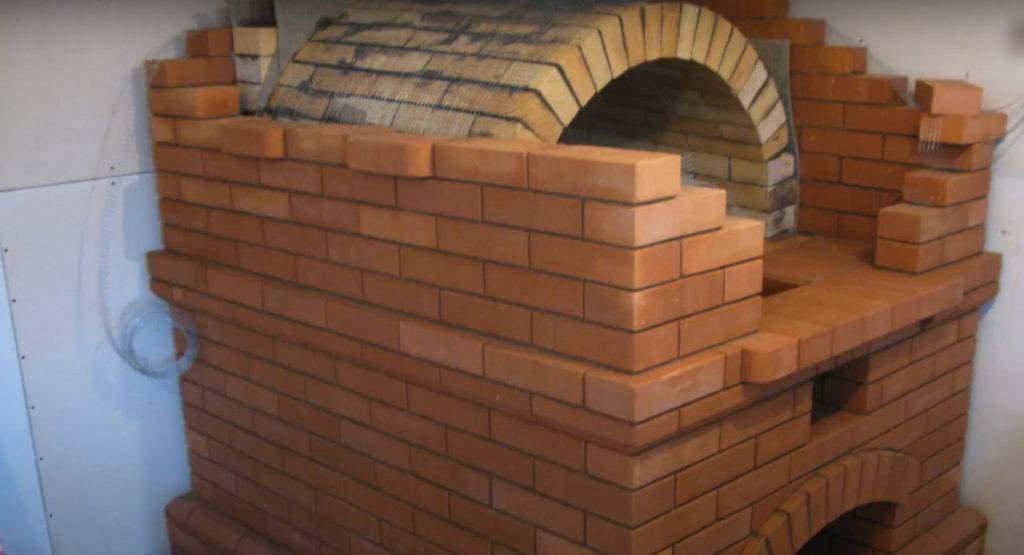

Арочное перекрытие шестка.

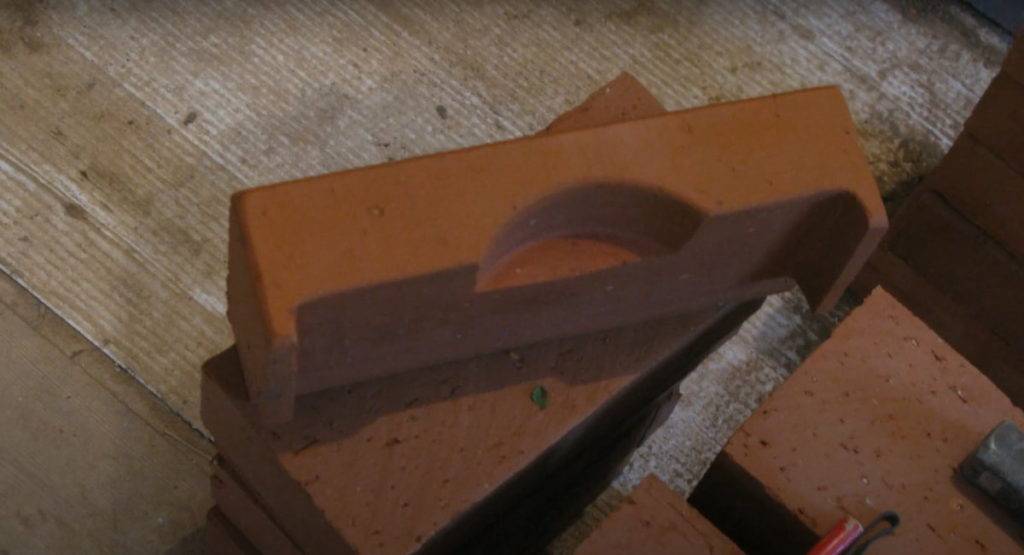

Элемент, позволяющий перекрывать задвижку самоварника.

Отверстие, в которое он вставляется.

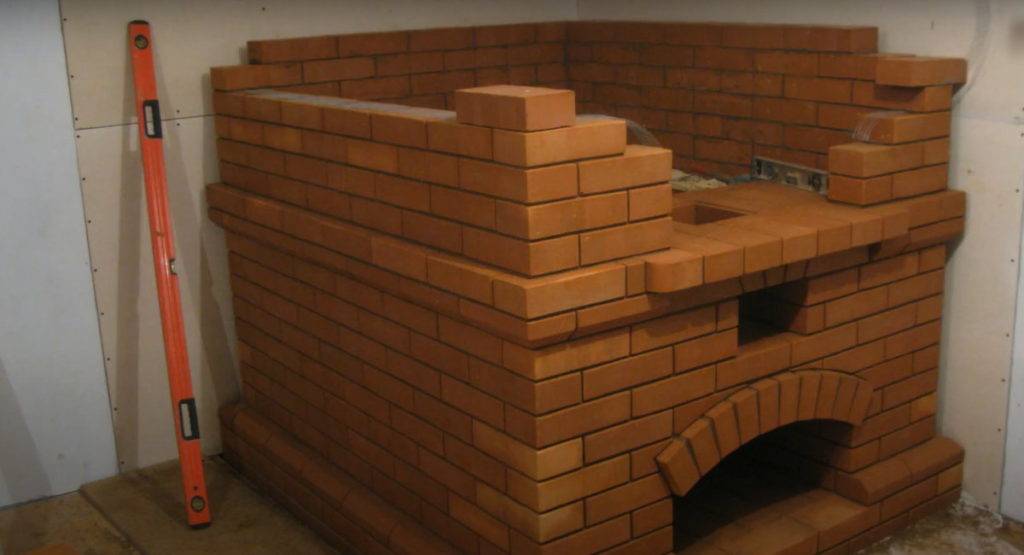

Печурки, чтобы сушить варежки.

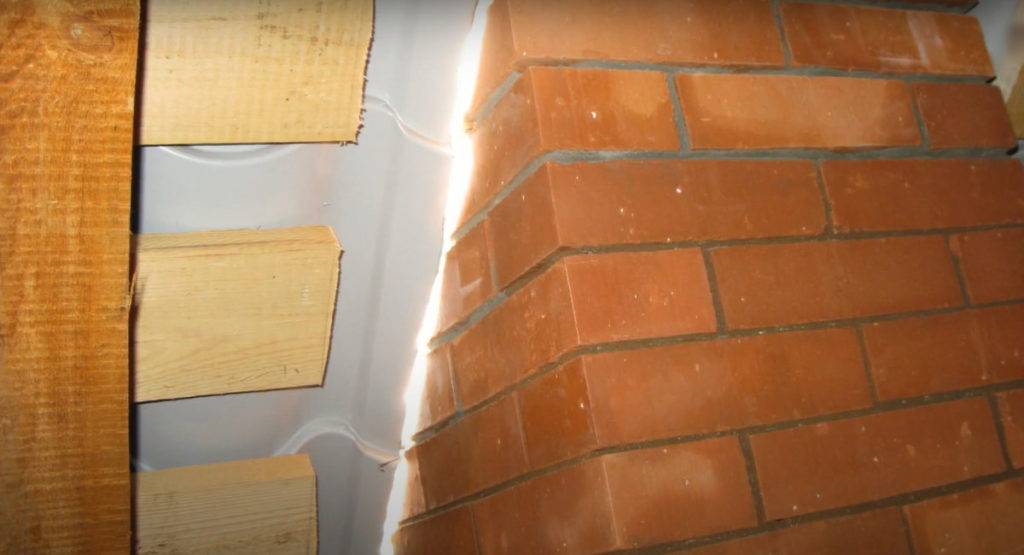

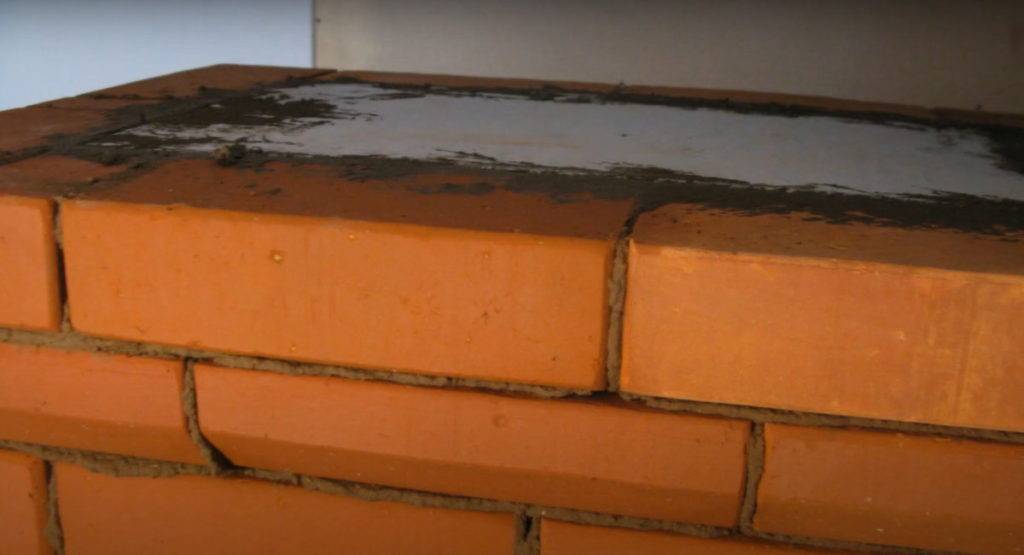

В перекрытие перед потолком вставим лист суперизола.

Осталась только труба!

Распушка.

Проходка кровли.

Труба сделана!

Конопатка швов каолином.

Газовый порог — важный элемент для КПД.

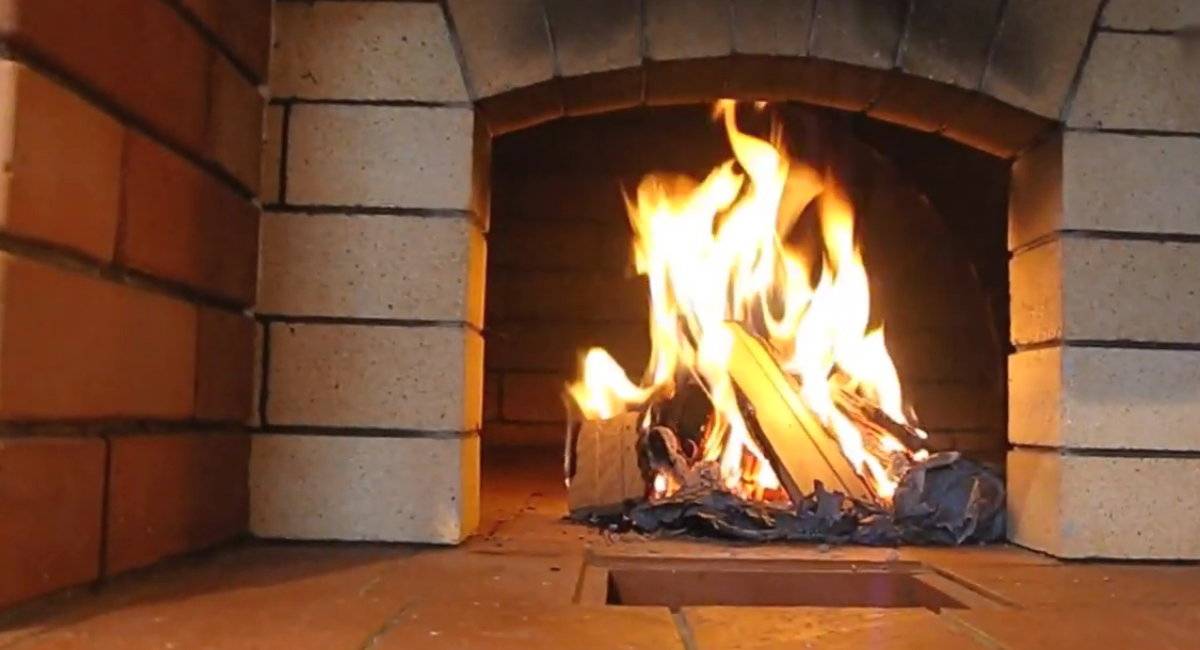

Пробная протопка

Перед вводом в эксплуатацию проводится 3-х недельная просушка.

Всё готово для работы над вкусными и полезными блюдами!

На этом все, надеемся, что у вас получилась отличная печка!

Знакомство с порядовками

Печь, дровяной отсек которой выложен кирпичом, должна собираться частично из шамотного кирпича. Для того чтобы такая конструкция работала исправно, необходима порядовка. Найти схему можно на сайтах, в специализированной литературе. Индивидуальные проекты делаются только на заказ.

Поскольку Русская печь – это классическая твёрдотопливная конструкция, необходимо подойти с ответственностью к выбору мастера и отдать предпочтение печнику, который знаком с технологией кладки старых печей. Таким образом, вы будете уверенны в том, что печка станет работать исправно и не даст сбоев.

К классическим порядовкам относится вариант имеющий сорок рядов. Перед кладкой традиционно собирается дополнительный фундамент, а первый ряд кирпича должен быть идеально ровным. Последние два ряда порядовки – это печная труба.

На втором ряду начинают формироваться дымоходные каналы, оставляется пространство для топочного отсека и других предусмотренных конструктивных элементов. Аналогичным образом укладываются и другие ряды, вплоть до пятого включительно.

На шестом ряду производится установка топочной камеры оборудованной дверцей. Для того чтобы воздушные массы могли равномерно циркулировать и перемещаться, устанавливаются декоративные вентиляционные решётки. Стеки топочного отверстия кладутся с помощью огнеупорного печного кирпича. Далее производим кладку 7 и 8 рядов, на 9 производим замыкание и перекрываем нижний проходной канал.

На 11-13 ряду формируем дугообразное горнило. Далее по аналогии собираются ряды уложенные в форме дымохода. На необходимых этапах монтируем перекрывающие и задвижные элементы.

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Конструкция и функциональные возможности

В древние времена подобная конструкция использовалась в каждом доме, но даже тогда одинаковые печки найти было очень сложно. В зависимости от желания хозяев, печные мастера изготавливали индивидуальные образцы. Но принцип действия оставался неизменным:

1. Внутрь помещали твердые виды топлива.
2. Тепло перемещалось в дом.
3. Отведение дыма – через трубу.

Это по-прежнему основные составляющие традиционной русской печи с лежанкой.

Чтобы понять, каким образом функционирует этот обогреватель, необходимо изучить его устройство.

Современные модели претерпели некоторые усовершенствования и доработки, но основные компоненты конструкции остались неизменными:

1. Подпечье – это пространство, находящееся под подом сооружения. Обычно его приспосабливают для складирования древесины. В современных моделях это пространство используется в качестве жилища для домашних питомцев.
2. Подшесток – емкость для хранения различной посуды. Кладка изготавливалась из дерева.
3. Шесток – это небольшая площадка, расположенная около устья. На нее можно поставить посуду, которая вытаскивается из горнила. Иными словами, это место для совершения последующих действий с горячей посудой.
4. Печурка – углубление в стенках, выполненное из кирпича. Необходимо для лучшего теплообмена. В это углубление также можно ставить различную посуду или кухонные инструменты, которые находятся под руками.
5. Устье представляет собой отверстие между щеками, через которое внутрь печи помещается сгораемое топливо.
6. Щеки – фасадная стенка горнила.
7. Горнило – топка.
8. Порожек представляет собой часть устья. Располагается сверху до свода. Предназначается для удерживания газов под сводом, таким образом распространяя большое количество тепла.
9. Свод – это основная часть горнила. Этот компонент печи очень часто раскаляется, а потому разрушается. На свод можно класть различные материалы с большой теплоемкостью. Располагается сразу под лежанкой.
10. Под – это часть горнила (его дно) – место, куда кладутся дрова.
11. Перекрышка – последний слой кирпичной кладки. Именно на этом месте делают лежанку.
12. Хайло предназначено для выпускания газов через трубу. В него желательно поставить качественный засов, который можно перекрывать в любое время.

Основное правило сооружения печи – конструкцию необходимо поставить на хороший фундамент, а также удостовериться, что расстояние между печью и стеной было не меньше 17 см.

Примерные габариты печи:

1. Ширина – 142 см.
2. Длина – 213 см.
3. Высота – 178 см.

Размеры могут варьироваться по желанию мастера.

Нижняя часть конструкции, называемая опечьем, должна быть полная внутри. Обычно ее делали из дерева, а сейчас используют кирпич – для большей надёжности и долговечности. Чтобы доступ в это пространство был свободным, устанавливается проем под названием подпечек. Изготавливается в форме арки из кирпича. Сверху засыпается теплоемкий материал. В большинстве случаев используется песок.

Сверху засыпки кладется под и горнило. Они изготавливаются из кирпичей без применения цемента – кладутся вплотную. Свод и дно горнила делают под небольшим уклоном в сторону устья.

Печурки устанавливаются на усмотрение хозяев. Такие проемы размещаются рядом с горнилом через стенку с расстоянием в половину кирпича. С помощью печурки, помещения быстрее прогреется. Также это позволяет ускорить процесс сушки вещей. Над печурками выкладывается еще несколько рядов из кирпича, а уже после устанавливают саму лежанку, располагающуюся над горнилом.
