Как работает терморегулятор?
Основное предназначение терморегулятора – поддержание стабильной работы электрического теплого пола. В зависимости от заданных параметров, он включает и выключает нагревательные элементы в определенное время. Такое действие позволяет снизить энергопотребление без ущерба качества отопления. Регулятор температуры принимает информацию о системе при помощи специального датчика. Он устанавливается внутрь конструкции, где фиксирует изменения заданного температурного режима.
Подключение теплого пола к терморегулятору
Существуют следующие разновидности приборов для регулирования работы напольной системы отопления:
механические. Работает благодаря наличию специального реостата механического типа, который контролирует температуру системы отопления;
электронные. Рабочая температура кабельных нагревательных элементов устанавливается с применением электронного реле;
программируемые. Работают на основании заданной программы. Она контролирует процесс включения и выключения нагревательных элементов в определенное время.
Несмотря на разницу в устройстве приборов данного типа, схема их подключения ни чем не отличается.
Как правильно соединить две разные части саморегулирующегося греющего кабеля?
Нагревательные кабели разрешается соединять по определенным правилам. Соблюдая правильные условия, настраиваемая система будет работать исправно многие годы.
Чтобы соединить два разных провода, следуйте такому алгоритму:
- Разрежьте верхний изоляционный слой кабеля. Снимите внутреннюю часть изоляции.
- Полупроводниковую часть потребуется нагреть. Для этого вам понадобиться фен. После этого она станет мягкой. Оголите тонкие прожилки проводов.
- Первые два шага повторите для другого кабеля.
- Методом сжатия или пайкой соедините два разных провода.
- Чтобы изолировать прожилки, используйте термоустойчивую пластиковую трубку.
Виды
Существует несколько типов нагревателей.
Нерегулируемый
Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.
Недостатки:
- при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
- его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
- для включения и выключения требуется термостат или участие человека.
Нерегулируемые делятся на два вида:
- 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.
Нагревательный кабель
Нерегулируемый зональный
Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.
Саморегулирующийся
Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.
Достоинства:
- невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
- экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
- возможность резать нагреватель.
Недостаток — высокая стоимость.
Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.
Способы укладки провода
Греющий кабель располагают на внешней поверхности либо внутри магистралей. Технологии имеют одинаковую трудоемкость и обеспечивают надежную защиту от образования льда. Внешний монтаж используют при строительстве трубопровода, внутренний рассчитан на обогрев уже разведенной сети водоснабжения или канализации.
Линейный
Методика предусматривает установку прямолинейного кабеля вдоль трубопровода. Необходимо правильно закрепить нагревательный элемент, обеспечив плотный контакт между изоляцией и поверхностью. Для снижения риска механических повреждений провод укладывают снизу магистрали, а для фиксации используют металлизированную клейкую ленту.
Спиральный
Методика предусматривает установку кабеля по спирали. Расстояние между витками определяет интенсивность нагрева. Для крепления и защиты от внешних факторов провод обматывают слоем скотча на металлизированной основе. Для повышения эффективности работы витки располагают вплотную друг к другу. Спиральный контур подходит для стальных или пластиковых труб любого диаметра.
Внутренний
Если добраться до внешней части труб затруднительно (например, магистрали расположены в толще грунта), то можно смонтировать внутренний греющий контур. Для ввода провода устанавливают тройник и протягивают кабель на необходимое расстояние. Входное отверстие герметизируют, выводы подключают к регулятору или сети переменного тока.
Установка термостата
Для экономии электроэнергии и более рациональной работы теплого пола следует использовать термостат. Устанавливать его нужно перед укладкой нагревательных элементов. Монтируется он в удобном месте, отступив от пола минимум 30 см. В стене нужно сделать нишу для установки коробки и провести штробу к основанию пола, в которой размещают гофру или трубу. Гофра должна пройти по основанию пола еще 0,5–1 м, в нее помещают соединительные провода от нагревательных элементов.
Грамотное место для монтажа термостата
Концы кабеля должны подводиться к термостату таким образом, чтобы муфты оставались в стяжке.
Виды и устройство, а также особенности нагревательных элементов
В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.
Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.
Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.
Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.
Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.
Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.
Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.
Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.
Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.
Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.
Резистивный: плюсы и минусы
Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:
- одножильный;
- двухжильный;
- зональный.
При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.
Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.
Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:
- диском с видеоматериалами;
- гофротрубой для установки термодатчика;
- монтажной лентой.
Одножильный
Наиболее простой в конструкции проводник. Состоит из нескольких элементов:
- металлического провода (нагревательной жилы);
- изоляции из полимерных сплавов или окиси магния;
- медной оплётки, выступающей в качестве экрана;
- внешней изоляции.
Максимальная температура нагрева проводников этого вида — 60–65°С.
Двухжильный
Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:
- двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
- одной дренажной жилы без изоляции (уложена поверх первых двух);
- экранирующей оболочки из фольги, охватывающей все три жилы;
- внешней термостойкой изоляции.
Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:
- норвежская NEXANS;
- финская ENSTO;
- DEVI (Дания);
- испанская CEILHIT;
- украинская «ЭКСОН»;
- российская «ССТ».

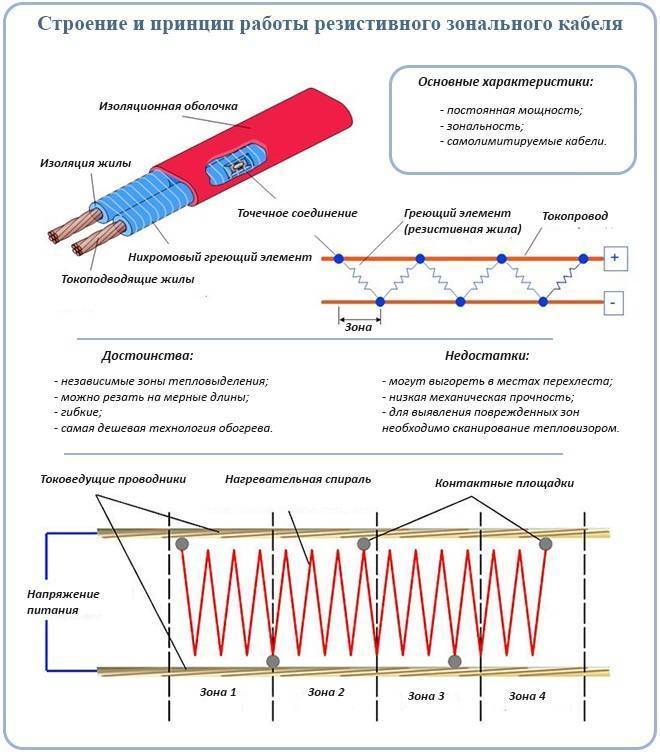

Зональный
Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.
- Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
- Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
- Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.
Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.
Преимущества зонального кабеля:
- гарантирует стабильность мощности, независимо от температуры окружающей среды;
- позволяет проектировать системы любой длины без потери силы нагрева.
Заземляющая оплетка
Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.
С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.
Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.
Ошибка №7
Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.
Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.
В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.
С обратной стороны в нее запускаете скрученную в косичку оплетку.
Ошибка №8
При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.
Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.
Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.
Ошибка №9
Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.
Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.
Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.
Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.
Но это при условии, что кабель у вас не круглого сечения.
Обогрев крыши и водостоков: как это работает
Кровля и водостоки находятся в безопасности и могут нормально выполнять свои функции ровно до того момента, пока температура воздуха не достигнет отрицательных значений. После этого начинается процесс кристаллизации воды, который сопровождается негативными явлениями:
- на поверхности желобов и труб образуется наледь, которая снижает их пропускную способность и препятствует отводу осадочных и талых вод с крыши;
- переход жидкости в твёрдое состояние сопровождается увеличением объёма, что чревато повреждением кровли и водоотводящей магистрали;
- ухудшение эффективности водостоков и, как следствие, накопление воды на крыше, является причиной протечек во время активного таяния снега;
- образование пробок в трубах приводит к тому, что вода начинает стекать по стенам и фундаменту, ухудшая внешний вид строения и способствуя его разрушению.
Чтобы система отвода осадков успешно работала даже в самый сильный мороз, в наиболее ответственных местах монтируют электрические нагреватели. Они предупреждают скопление снега и появление ледяной корки, способствуя снижению механической нагрузки на крышу и не допуская заторов на пути талой воды.
Основной функцией системы антиобледенения является предотвращение накопления снега и льда на потенциально опасных участках крыши
Чаще всего греющими кабелями оборудуют следующие элементы водостоков:
- снегозадержатели;
- сборные лотки и воронки;
- желоба;
- вертикальные трубы.
Кроме того, электрическим обогревом оснащают зоны сбора стоков у ливнёвок, а также лотки и другие элементы дренажной системы.
Устройство системы антиобледенения
Принцип обогрева крыш и водостоков во многом сходен с функционированием тёплых полов. Главным элементом электрической системы антиобледенения является нагревательный контур, который включает одну или несколько секций греющего кабеля, а также крепёжные и изолирующие элементы для его монтажа. Работоспособность электронагревателей обеспечивают силовые и сигнальные кабели, а также разнообразные переключающие и коммутирующие устройства. Для управления нагревом используется терморегулятор, датчики температуры и влажности, реле времени и аппаратура защиты (безопасности). Включение системы антиобледенения может выполняться в простом или интеллектуальном режиме, который предусматривает синхронизацию с метеостанцией.
Работа системы обогрева крыш и водостоков в автоматическом режиме возможна благодаря блоку управления (термостат или метеостанция) и датчикам, которые отслеживают состояние окружающей среды
Принцип действия
Работа обогревающего контура отличается простотой и надёжностью. Включение нагревателей происходит по сигналам с датчиков температуры и влажности, которые устанавливают в затенённых местах и верхних точках водостоков. При падении температуры воздуха ниже установленного значения, термодатчик даст команду на включение нагревателей. Однако подача напряжения к кабелю произойдёт только в случае определённого состояния датчика влажности. Обогрев включится лишь при низких значениях влажности, свидетельствующих о замерзании жидкости. Подача питания прекратится тогда, когда сигнальный сенсор окажется в воде. Подобный алгоритм предотвращает работу системы вхолостую и способствует её экономичности.
Работоспособность систем «антилёд» обеспечивает греющий кабель .который укладывают по краю крыши, в водостоках и других местах возможного скопления снега и льда
Подключение элементов системы к сети
После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:
Конструкция терморегулятора для теплого пола
- К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
- К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
- Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.
Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.
Схема подключения одножильного кабеля для теплого пола Теплолюкс
- После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
- Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
- На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.
После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.
Преимущества терморегуляторов Urie
После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.
Кабельный тёплый пол для ванной
Как мы уже говорили, систему «тёплый пол» можно уложить фактически в любом помещении квартиры, но для ванной он особенно необходим. Во время принятия душа зимой ступни человека перемещаются по холодному кафелю, что вызывает определённый дискомфорт и не только это, но и возможность поражения простудой. Керамическая плитка считается основным видом напольного покрытия для ванной. Этот материал всегда холодный, но его можно подогреть до определённой температуры.
Принцип работы
Кабельный тёплый пол начинает работать после включения терморегулятора на определённую температуру. После подключения системы к электросети начинается прогрев кабеля, который передаёт тепло стяжке и плитке. Расход электроэнергии зависит от выставленной температуры, но для быстрого прогрева поверхности регулятор нужно выставить ближе к максимальному положению, затем установить необходимые показатели. Выделяющееся тепло отобьется от подложки и начнёт прогревать стяжку, а затем кафель. Через некоторое время напольное покрытие станет тёплым и комфортным для перемещения.
Подготовка основания
Укладывать кабель можно и своими руками, но первым этапом подобных работ будет тщательное выравнивание основание. Дело в том, что обогревательные элементы необходимо укладывать на идеально ровную поверхность. Кроме этого базовый слой очищают от мусора и строительного инструмента, удаляют все присутствующие загрязнения.
Если базовая поверхность по каким-либо причинам оказалась неровной, то необходимо удалить все бугры перфоратором или другим инструментом. Ямы, трещины и сколы заполняют цементно-песчаным раствором, при необходимости проводится выравнивание основания с использованием стяжки. Если базовый слой состоит из деревянных досок или листов фанеры, все неровности тоже скрывают при помощи быстросохнущих смесей.
Выравнивание чернового пола предотвращает поломки отопительной системы во время эксплуатации. Проложенный кабель может упираться в бугры или впадать в ямы, что приведёт к перебоям подачи напряжения. Замечено, что подобные поломки устранить достаточно таки сложно.
После того, как базовый слой выровнен стяжкой, можно приступать к укладке подложки или утеплителя (обычно для этой цели используется пенофол). Этот материал играет огромную роль в конструкции тёплого пола, его поверхность отбивает тепловые лучи в нужную сторону, делая процесс обогрева более экономным. Пенофол выполняют в виде самоклеющийся прокладки с фольгированным покрытием до 14 микрометров толщиной. Подобное изделие отличается минимальным коэффициентом теплопроводности, который равняется 0,05 Втм*С.
Рассматриваемый материал поставляется в строительные магазины в рулонах, он укладывается на поверхности основания таким образом, чтоб фольга была направлена к верху (отбивает тепловые лучи). Места стыкования полотнищ проклеивают строительным скотчем. При работе с пенофенолом делают отступы от стен и углов помещений в пределах 5-10 сантиметров.
Укладка кабеля
После укладки подложки можно переходить к следующему этапу работ, монтажу кабеля. Этот элемент укладывается на монтажную ленту, которую предварительно закрепляют на базовой поверхности. Некоторые производители могут поставлять на рынок готовые конструкции, в которых нагревательные кабели уже установлены в каркас с определённым шагом. Такие изделия поставляются в строительные магазины в виде рулонов.
Монтажная сетка может поставляться и отдельно от кабеля. Подобный конструкционный элемент повышает прочность всей системы, даёт возможность укладывать проводники с определённым шагом в зигзагообразном направлении. В большинстве случаев расстояние между витками выбирается кратным 20-25 сантиметров.
Установка терморегулятора и подключение
Далее необходимо установить в системе «тёплый пол» терморегулятор и соединить все детали. Такой прибор как датчик температуры устанавливается в любом удобном месте за пределами ванной комнаты. Терморегулятор обычно монтируют на высоте 30 сантиметров от поверхности пола, он соединяется с нагревательными элементами при помощи провода, который устанавливают в гофрированную трубку.
Согласно отзывам пользователей, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, поскольку электрический пол хорошо совместим с большинством видов напольных покрытий и в частности, под керамическую плитку, керамогранит, натуральный камень.
Как установить и подключить резистивный провод своими руками
Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.
Линейное крепление нагревательного элемента осуществляется в такой последовательности:
- Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
- Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
- Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
- Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
- По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.
Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.
Спиральный способ установки греющего кабеля.
Работа выполняется в таком порядке:
- пластиковую трубу обматывают по всей длине металлизированным скотчем;
- спиралью наматывают электрокабель;
- закрепляют клейкой лентой на всем протяжении;
- хомутами фиксируют термодатчик и его провода;
- устанавливают утеплитель, закрепляют стяжками.
Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.
Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.
Пример 2. Обогрев полов
Расчет кабельного обогрева
Общая схема обогрева пола
Кроме защиты труб от мороза нагревательные кабели используются и для устройства систем обогрева полов. В отличие от пленочного теплого пола кабель удобен в первую очередь тем, что плотность его укладки можно регулировать.
Эффективность обогрева пола уложенным в стяжку кабелем обеспечивается его правильной раскладкой. При этом необходимо ориентироваться на потребляемую мощность помещения:
| Помещение | Необходимая удельная мощность для обогрева, Вт/м2 |
| Открытая площадка | 180 и выше |
| Балкон/лоджия | 140 |
| Спальня | 120 |
| Детская | 120 |
| Гостиная | 100 |
| Кухня | 100 |
| Прихожая | 100 |
| Санузел | 130 |
Пример мощности разных моделей нагревательных проводов
Расчеты проводим так:
- Вычисляем нужную длину кабеля. Для этого умножаем полезную площадь помещения на удельную потребляемую мощность и делим на погонную мощность самого кабеля (указывается производителем).
- Определяем шаг укладки. При этом площадь помещения умножаем на 100 и делим на дину кабеля в метрах, рассчитанную ранее. Получаем оптимальное расстояние между витками нагревательного проводника в сантиметрах.
Оптимальное значение шага — от 6 до 15 см. В этом случае прогрев получается и интенсивным, и достаточно равномерным (мы не чувствуем разницы между температурой разных участков пола).
При слишком редкой укладке кабеля разница температур будет существенной — это заметно на фотографии, сделанной телевизором
Если по расчетам шаг получается более 15 см, то можно пойти двумя путями:
- Увеличить длину кабеля. Если мы возьмем проводник той же мощности, то получим запас по производительности. Если же при увеличении блины мы купим меньший кабель — нагрев останется на том же уровне, но есть шанс сэкономить.
- Увеличить толщину стяжки. За счёт более толстого слоя цемента поверх проводников прогреваться пол будет медленнее. Зато равномерность напольного обогрева возрастет.
Толстая стяжка позволяет равномернее распределять тепло
При использовании матов все совсем просто: просто подбираем изделия с подходящей удельной мощностью
Принимая во внимание, что на рынке в основном представлены модели 120–160 Вт/м2, проблем быть не должно
Технология монтажа кабельного теплого пола
Если вы все рассчитали, то нам остается разобраться, как правильно смонтировать сам пол.
Схемы подключения разных типов нагревателей к терморегулятору
