Система отопления частного дома с естественной циркуляцией

2.1. Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.

В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.

Как правильно составить схему отопления?

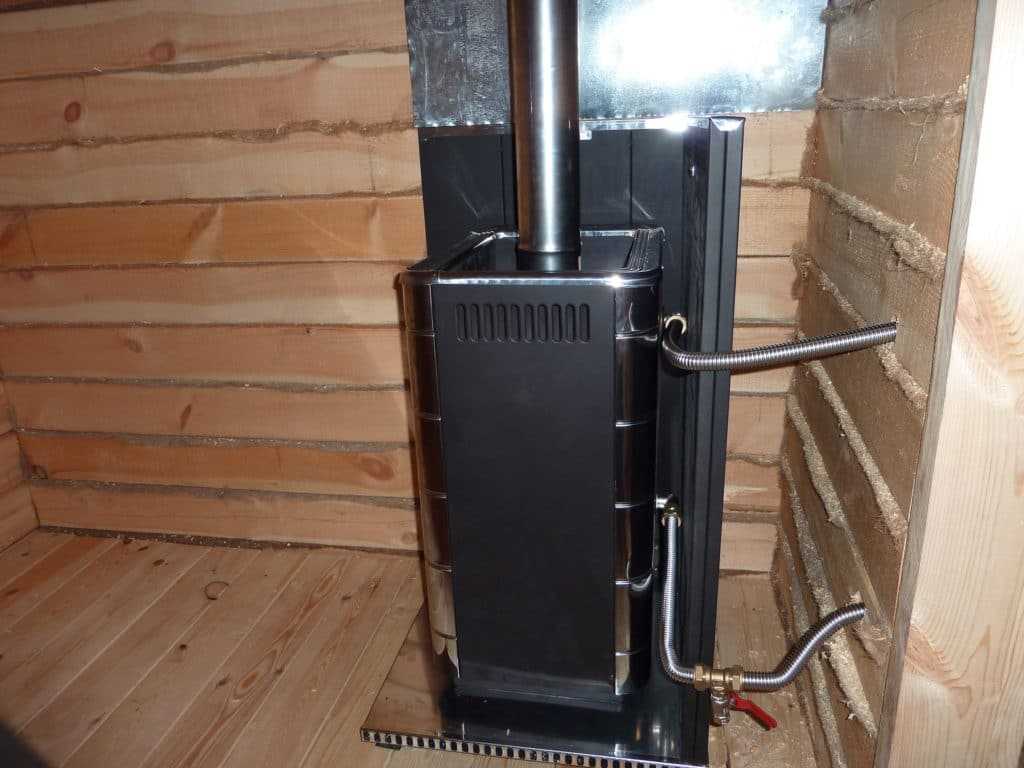

Котёл отопления на чердаке

Составляя схему разводки отопительной системы, которая имеет естественную циркуляцию, нужно учесть особенности проектирования и правильно выбрать, и купить комплектующие элементы

1. Магистральные трубы. Оптимальный диаметр для магистральных труб – 32 – 40мм. Это позволит компенсировать трение теплоносителя об их внутреннюю поверхность.  Материал, который более всего отвечает этому требованию – полимеры. Трубы из полимеров идеально гладкие, что обеспечивает минимальное трение.
2. Составляя схему разводки нужно максимально избегать поворотных элементов, увеличивающих гидравлическое сопротивление в отопительной системе.
3. Длина разгонного стояка должна превышать высоту последнего потолка в строении, а бачок вообще устанавливается на чердаке.
4. Необходимо подбирать «правильную» запорную арматуру, которая не будет влиять на работу всей системы отопления с естественной циркуляцией.

ВАЖНО! Что исключить изменение потока теплоносителя, обязательно нужно установить на «обратку» клапан. Особенно это важно при запуске системы с небольшой разницей температуры воды

Почему так важен уклон?

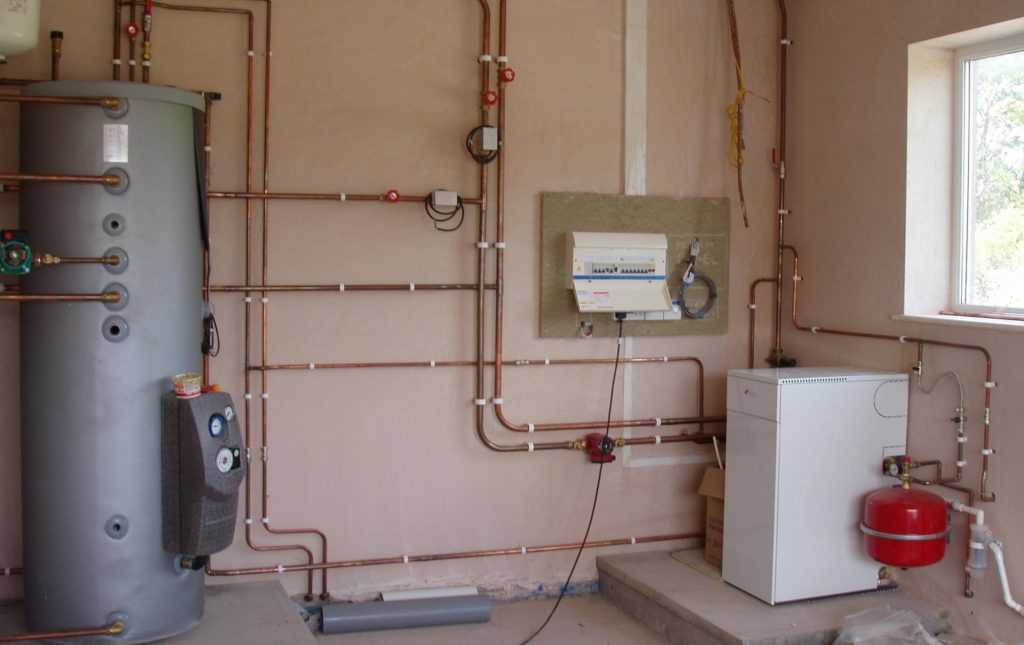

Система теплообеспечения с принудительной циркуляцией и естественной мало отличаются друг от друга. Разводка, применяемые материалы, радиаторы отопления, все это может быть идентичным, но вот наличие уклона – обязательно!

Уклон – расположение подающего трубопровода в наклонном состоянии от разгонного стояка к радиаторам отопления. Соотношение нижней и верхней точки стояка должно быть 1 к 10, что обозначает отклонение каждого метра трубы должно составлять 1 см. Это по отношению к подающей трубе. Для «обратки» применяется уклон в противоположную сторону. То есть, от отопительных радиаторов выполняется уклон к нагревательному прибору (котлу). Это дает возможность создавать гравитационное воздействие на воду, проходящую по обратной магистрали.

Преимущества отопительной системы на основе естественной циркуляции

Минимальный набор оборудования для данной системы

Чаще всего, владельцы жилья выбирают отопительные системы с естественной циркуляцией по следующим причинам:

1. Легкость монтажа, эксплуатации и обслуживания системы.
2. Не требуется устанавливать дополнительное оборудование, что экономит финансы домовладельца.
3. Экономия электроэнергии. Даже если нет электропитания для котла, система будет продолжать функционировать. Такая энергонезависимость позволяет сохранить тепло в доме при морозах и отсутствии электричества.
4. Ремонтопригодность. В случаях протечки или выхода из строя батареи домовладелец может легко устранить неполадки не вызывая специалистов.
5. При снижении температурных показателей система саморегулируется: поток теплоносителя увеличивается.
6. Возможность самостоятельной установки системы.

Есть ли недостатки в отопительных системах с естественной циркуляцией?

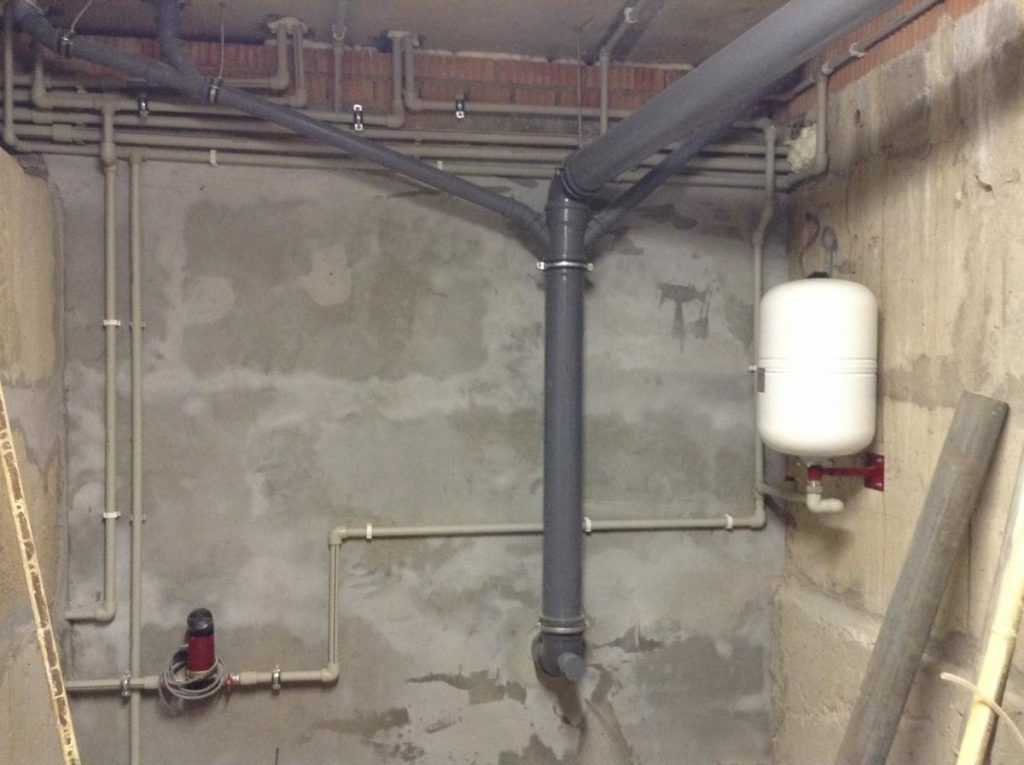

Без уклона такие трубы монтировать нельзя

Недостатки тоже присущи системе теплоснабжения, которая функционирует самотеком:

•  ограничение по длине магистральных труб и объему помещения для отопления
•  высокие показатели по инертности
•  необходимость уклона
•  желательно выполнять открытую разводку
•  осуществление постоянного контроля уровня воды в баке расширения
•  желательно применять магистральные трубы с увеличенного диаметра
•  возможность замерзания при слабом потоке

Выбирайте оптимальный вариант для теплоснабжения дома, который будет вам выгоден!

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Как регулировать температуру в однотрубной разводке?

Для такой системы существует только один метод проводки труб – верхняя. Она не имеет трубы с обраткой. Как охлажденная вода поступает обратно в котел? Охлажденный теплоноситель возвращается в подающей трубе. Это движение образовывается за счет разницы температуры в верхней и нижней части батареи. Чтобы во всем помещении (на 2 или 3 этаже) была одинаковая температура, последние радиаторы должны быть большего размера. Их размер идет по нарастающему. В охлажденную воду в верхнем теплообменнике поступает горячая вода в нижнюю часть батареи. Однотрубная система реализовывается двумя методами:

1. Движение одной части теплоносителя идет по стояку к следующим батареям, а другая часть поступает внутрь радиатора.
2. Движение всего объема теплоносителя осуществляется через все батареи. В результате такого подключения в цокольном и на первом этаже помещения, батареи получают только охлажденный теплоноситель.

При первом варианте для регулировки температуры в батареях можно использовать краны. В другом варианте использование запорной арматуры запрещено, так как значительно упадет скорость запитки теплоносителя к последующим батареям. А если полностью перекрыть кран, то процесс циркуляции и вовсе прекратится.

Выбирая метод подключения лучше отдать приоритет методу с возможностью контролировать температуру в каждом теплообменнике. В результате в каждой отдельной комнате можно настраивать температуру, которая в данный момент там необходима. Более того, так можно экономить объем затраченной энергии. Как следствие система отопления становится эффективной и гибкой.

Среди недостатков можно выделить невозможность запуска отопления частично. Однако среди достоинств это простота монтажа отопления, а также значительное его удешевление. Как следствие по дому будет проходить меньше труб, которые намного легче будет спрятать.

Функционирование самотечной системы

Схема отопления частного дома с естественной циркуляцией обладает рядом достоинств:

• нет потребности в покупке дорогостоящего оснащения;
• энергонезависимость (подбирается соответствующий котельный агрегат);
• монтаж легко осуществить собственными руками;
• нетребовательность в обслуживании.

Циркуляция в такой системе обеспечивается за счет того, что плотность жидкости в результате нагревания уменьшается (она становится легче), а в ходе остывания плотность возвращается к первоначальной.

В самотечной конструкции практически отсутствует давление – расчеты показывают, что на 10 метров напора водяного столба давление составляет 1 атмосферу. Таким образом, гидростатическое давление в отопительной системе одноэтажного сооружения составит 0,5-0,7 атм., а в трубопроводе двухэтажного дома – не превысит 1 атм.

Гравитационная циркуляция происходит благодаря расширению и уменьшению плотности нагреваемого теплоносителя – он поднимается по вертикальному разгонному участку и с верхней точки перемещается вниз по трубопроводу, смонтированному с уклоном и проходящему через последовательно подключенные приборы отопления, на пути обратно к котлу.

К трубопроводу с самотечным перемещением воды подсоединяется расширительный бак – резервуар для «излишков» теплоносителя, который образуется за счет теплового расширения жидкости. Буферная емкость (мембранная или открытая) монтируется в верхней точке контура на подающую трубу.

Отопительная самотечная система способна функционировать в комплексе:

• С водонагревателем косвенного нагрева. Если бойлер установить в верхней части системы ниже расширительного бака, нагрев воды для ГВС будет осуществляться без использования электрооборудования. При невозможности такого монтажа бойлер комплектуется насосом и ставится обратный клапан, который предотвратит рециркуляцию теплоносителя.
• С теплым полом. На проложенный в полу контур устанавливается циркуляционный насос. При временном отключении электроснабжения комната продолжит обогреваться настенным радиатором.

Однотрубная система отопления

В обиходе ее часто называют «ленинградкой». Это самый дешевый вариант – радиаторы просто подключают один за другим, как бы нанизывая их на единственную трубу. За время пути по контуру теплоноситель успевает сильно остыть, что для естественной циркуляции вроде бы и хорошо.

Однако, из-за последовательного подключения приборов система имеет значительное гидравлическое сопротивление, которое может свести на нет преимущество от большого температурного перепада.

Монтаж радиатора к меди (однотрубная система отопления)

По этой причине при устройстве однотрубной системы важно избегать лишних поворотов или сужений, а некоторые радиаторы, например, стальные панельные, вообще могут заблокировать циркуляцию рабочей среды. Существенным недостатком однотрубной системы является отсутствие возможности сбалансировать контур путем независимого регулирования теплоотдачи на каждом радиаторе

Существенным недостатком однотрубной системы является отсутствие возможности сбалансировать контур путем независимого регулирования теплоотдачи на каждом радиаторе.

Поэтому чаще всего применяют усовершенствованный вариант ленинградки, в котором параллельно каждому радиатору устраивается обводной байпас (перемычка) с регулирующей арматурой.

Открывая или закрывая вентиль на байпасе, мы соответственно уменьшаем или увеличиваем поток теплоносителя, идущий через радиатор. При этом будет меняться и мощность теплоотдачи на нем.

Выбор теплоносителя

Теплоносителем может служить вода или антифриз. Для самотечной системы предпочтительнее использование воды, поскольку у антифриза выше плотность и меньше теплоотдача, для его нагрева требуется больше тепловой энергии – то есть, расход топлива выше. Если в системе устанавливается мембранная буферная емкость, ее объем должен быть больше, чем у бака для теплоносителя-воды, так как антифриз расширяется сильнее.

Использование «незамерзайки» имеет смысл в том случае, если дом в зимний период отапливается нерегулярно с большими перерывами. В этом случае воду пришлось бы постоянно сливать, чтобы трубы не разорвало при перемерзании.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

• из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
• чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
• здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
• затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
• схема неспособна работать с теплыми полами и в 3-этажном доме;
• увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Двухтрубная отопительная система

Для этой системы понадобится больше труб, но зато она гораздо более удобна в эксплуатации, чем однотрубная. По периметру помещения прокладывают две трубы: верхняя (подача) – от котла, нижняя (обратка) – к котлу. Между ними устанавливаются радиаторы: входной патрубок через отвод подключается к трубопроводу подачи, выходной – к обратке.

Таким образом, все приборы подсоединяются параллельно, что обеспечивает следующие преимущества:

• снижается гидравлическое сопротивление контура;
• тепло по приборам распределяется равномерно;
• настройку и обслуживание радиатора можно осуществлять независимо от всей системы.

Перед каждым радиатором можно установить управляемый термодатчиком клапан с электроприводом.

При этом система останется энергонезависимой, так как при отключении электричества она полностью сохранит работоспособность (клапаны можно будет подрегулировать вручную).

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Схема однотрубной отопительной системы для частного дома

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.;
разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода);
учитывайте особенности используемого теплоносителя и схему подачи.

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

1. Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
2. Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
3. Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
4. Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

1. Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
2. Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.
