Схема отопления одноэтажного дома – примеры работы системы

Коллекторная система в двухэтажном доме

Этот тип обогрева наиболее оптимален для реализации в частных двухэтажных домах. Отопительная схема позволяет проводить трубы непосредственно внутри стен. При этом монтаж производится довольно легко, руководствуясь обучающими видео или инструкциями, установить ее может даже человек, не обладающий специальными навыками.

Радиаторы по коллекторной схеме можно размещать одновременно на двух этажах, однако отопительный котел рекомендуется устанавливать только на первом этаже, второй подойдет для установки расширительного бака. Трубы с горячей водой лучше проводить в местах, где наиболее вероятна утечка холодного воздуха: потолок, подоконники. Каждый радиатор в обязательном порядке оснащается регулирующим краном.

При выборе отопительной системы для собственного дома, необходимо тщательно взвесить возможности и потребности, ведь от этого зависит комфортное проживание всех членов семьи в холодное время года, а также срок службы всех обогревающих элементов. Желание сэкономить или неверный выбор комплектующих может привести к частым поломкам, утечкам в системе и даже необходимости замены оборудования — а это дополнительные расходы.

Обращайте внимание на качественные радиаторы, трубы, так вы заплатите один раз и будете жить в тепле долгие годы

Выбор энергоносителя

Основным элементом любой системы обогрева является котел – устройство, осуществляющее разогрев теплоносителя, который затем поступает в радиаторы и нагревает воздух в помещении.

Для нагрева могут использоваться следующие виды топлива:

дрова – этот вариант особенно эффективен, если есть возможность их заготавливать самостоятельно, в противном случае затраты на обогрев могут быть достаточно высокими;

Дрова – неплохой вариант, особенно если недалеко от дома есть лес

• пеллеты и уголь – хороший вариант, но котлы, работающее на этих видах топлива, требуют постоянного внимания со стороны человека во время эксплуатации;
• дизельное топливо, электричество и сжиженный газ – очень эффективные энергоносители, но их стоимость достаточно высока (могут применяться, когда к дому нет подводки магистрального газопровода);
• природный газ – наиболее эффективный и недорогой способ обогрева помещений.

Газ – наиболее экономичный энергоноситель

Требования к системе

Чтобы все работало надежно, должны соблюдаться следующие требования:

• Отказоустойчивость. Этот параметр отвечает за функционирование отопительной системы в любые морозы. Она не должна обладать избыточной теплоотдачей, так как это помешает системе нормально работать в холода.
• Простота установки. Не все хозяева могут позволить нанять профессионалов для проектирования и монтажа сети отопления, поэтому нужно выбирать самые простые схемы отопления. Работа своими руками – это всегда полезный опыт.
• Отсутствие зависимости от энергии. Будет отлично, если система сможет функционировать с естественной циркуляцией. Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественной, несмотря на падение эффективности.
• Экономичность. Несмотря на то, что схема отопления практически не сказывается на коэффициенте полезного действия котла, но мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.

На фото изображен котел, который продолжает свою работу даже после отключения циркуляционного насоса. Он функционирует в замкнутом объеме.

Стоит сказать, что пункт «Отсутствие зависимости от энергии» неактуален для электрокотлов, так как без электроэнергии не сможет ни насос, ни котел. Остальные пункты работают и с таким агрегатом.

Плюсы и минусы

Открытая отопительная система до сих пор не потеряла своей актуальности, а в последнее время даже переживает второе рождение, и этому есть свои причины. Многие домовладельцы озабочены энергонезависимостью своих коммуникаций, а схема с открытым баком позволяет этого достичь. Есть у нее и другие достоинства:

• производить заполнение открытой системы теплоснабжения и спуск воздуха проще, нежели в закрытой. Не нужно следить за максимальным давлением, а при наполнении воздух очень быстро покидает трубопроводы через открытый расширительный бак. Остается только развоздушить радиаторы;
• проще осуществлять подпитку: опять же, контроль за давлением не требуется, а воду можно доливать в емкость хоть ведром;
• работа системы не зависит от наличия протечек: здесь рабочее давление весьма незначительно, поэтому пока в тепловой сети есть вода, она будет функционировать исправно.

Как водится, не обошлось и без недостатков, из-за которых подобные системы стали постепенно вытесняться схемами закрытого типа с мембранным расширительным баком. По причине прямого контакта теплоносителя с атмосферным воздухом в емкости происходит сразу 2 процесса: естественное испарение горячей воды и насыщение ее кислородом. Отсюда проистекают следующие требования:

• надо следить за уровнем воды в резервуаре и вовремя его пополнять;
• нельзя заполнять отопительную сеть антифризом, что при испарении выделяет вредные вещества.

Насыщение кислородом теплоносителя приводит к уменьшению срока службы стальных деталей котла. По перечисленным причинам открытая система давно не применяется в многоквартирном доме, хотя в 60—70-е годы советской эпохи такая практика имела место в жилых зданиях малой этажности. Также нежелательна ее эксплуатация с высокотемпературными источниками тепла, когда теплоноситель близок к температуре кипения. Дело в том, что при повышенном давлении в закрытой сети этот порог повышается, а испаряться воде некуда. В открытой системе количество воды станет быстро уменьшаться, освобождая весь объем расширительного бака для воздуха.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

• Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
• Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
• Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

1. Тепло равномерно распределяется по всему строению.
2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

• Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
• Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

• Неравномерное распределение тепла по радиаторам и батареям;
• Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
• Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

• Возможность прокладки труб в труднодоступных местах;
• Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
• Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

Двухтрубная схема теплоснабжения дома

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

• Увеличение количества расходных материалов для монтажа обратного трубопровода;
• Равномерное тепловое распределение по всем радиаторам;
• Возможность ремонта или замены батареи без отключения всей системы;
• При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

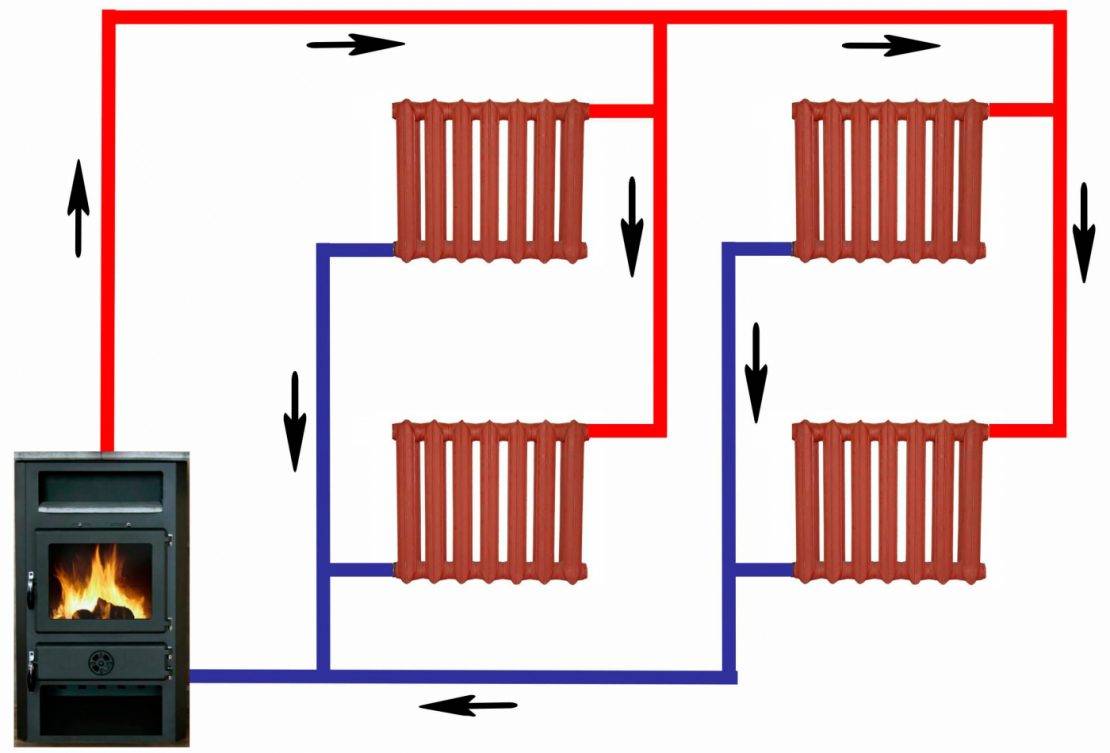

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

• тройниковая или по другому периметральная;
• коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.

Как подобрать оборудование

Один из важных моментов – подбор источника тепла по мощности и виду используемого энергоносителя:

• на природном либо сжиженном газе;
• на твердом топливе — дровах, угле, пеллетах;
• на электричестве;
• на жидком топливе – солярке, отработанном масле.

Мощность котельной установки рассчитывается стандартным образом: отапливаемая площадь жилища умножается на 0,1 для перевода в киловатты и на коэффициент запаса 1,3. То есть, для дома 100 м² нужен источник тепла мощностью 100 х 0,1 х 1,3 = 13 кВт.

Для закрытой системы отопления не принципиально, какой теплогенератор вы купите, поэтому подробно рассматривать данный вопрос мы не будем. Но вы сильно облегчите себе задачу, если приобретете настенный газовый котел, оборудованный собственным циркуляционным насосом и расширительным баком, что показан на фото. Для небольшого дома останется лишь подобрать трубы и отопительные приборы, о чем и пойдет речь далее.

Разновидности труб

Отопительную сеть частного дома можно смонтировать из таких труб:

• ППР (полипропилен);
• сшитый полиэтилен – PEX, PE-RT;
• металлопластик;
• варианты из металла: медь, сталь и гофрированная нержавейка.

Под выполнение самостоятельного монтажа с невысокими финансовыми затратами лучше брать полимерные трубы. Для сборки обжимных соединений из металлопластика и полиэтилена не потребуется специальных инструментов, а полипропилен придется паять (сварочный аппарат берется в аренду). Конечно, по стоимости материалу ППР нет равных, но из соображений надежности и долговечности мы рекомендуем использовать трубопроводы PEX из сшитого полиэтилена.

Медь и гофрированную нержавейку можно тоже монтировать на обжимных фитингах, но первая отличается высокой ценой, а вторая – значительным гидравлическим сопротивлением. Что касается черного металла, то он неудобен во всех отношениях – монтаж на сварке и подверженность коррозии отодвигают его на последнее место. Подробнее о выборе труб рассказывается в очередном видеоматериале:

Какие радиаторы лучше

Сейчас в торговой сети предлагаются отопительные приборы таких видов:

• стальные панельные;
• сделанные из сплава алюминия с кремнием (силумина);
• то же, но с каркасом из стальных труб, название – биметаллические;
• чугунные батареи – аналоги советских «гармошек» МС 140 и модели в стиле ретро.

Стальной панельный радиатор

С точки зрения экономии выгоднее покупать стальные батареи, отличающиеся демократичной ценой. Алюминиевые приборы дороже, но интенсивнее отдают тепло. Эти 2 разновидности наиболее востребованы для закрытых систем отопления частных домов.

Нагревательный прибор из алюминия

Биметаллические радиаторы предназначены для отопительных сетей с низкокачественным теплоносителем, поступающим с перепадами давления, что характерно для централизованного теплоснабжения многоквартирных домов. Покупать эти дорогостоящие изделия в загородный дом с автономным отоплением бессмысленно.

Чтобы подобрать отопительный прибор по мощности, сделайте простой расчет: указанную в паспорте теплоотдачу разделите на 1,5. Так вы узнаете реальную мощность радиатора, ведь в документации отражены характеристики для определенных условий эксплуатации, не совпадающих с действительностью.

Насос и расширительный бак

В закрытых отопительных системах частных жилищ обычно применяется 3 типа бытовых циркуляционных насосов, развивающих напор 4, 6 и 8 м водяного столба (это давление 0,4, 0,6 и 0,8 Бар соответственно). Мы предлагаем не углубляться в сложные гидравлические расчеты, а подобрать насосный агрегат по следующим признакам:

1. Для одно — и двухэтажного здания площадью до 200 м² достаточно напора 4 м.
2. В коттедж площадью 200—300 м² понадобится насос давлением 0,6 Бар (6 м).
3. Циркуляцию в сети трехэтажного особняка на 400—500 м² обеспечит агрегат с напором 8 м водного столба.

Чтобы подобрать размер расширительного бака, вам следует вычислить объем воды во всей закрытой системе отопления вместе с котловым баком. Учитывая тот факт, что при нагреве с 10 до 90 °С вода расширяется примерно на 5%, вместительность бачка должна составлять 1/10 часть от общего количества теплоносителя.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

• Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
• Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
• Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
• Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
• Хранилище под дрова размещают в смежном помещении.
• Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
• Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
• Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

В чем плюсы и минусы двухтрубной схемы

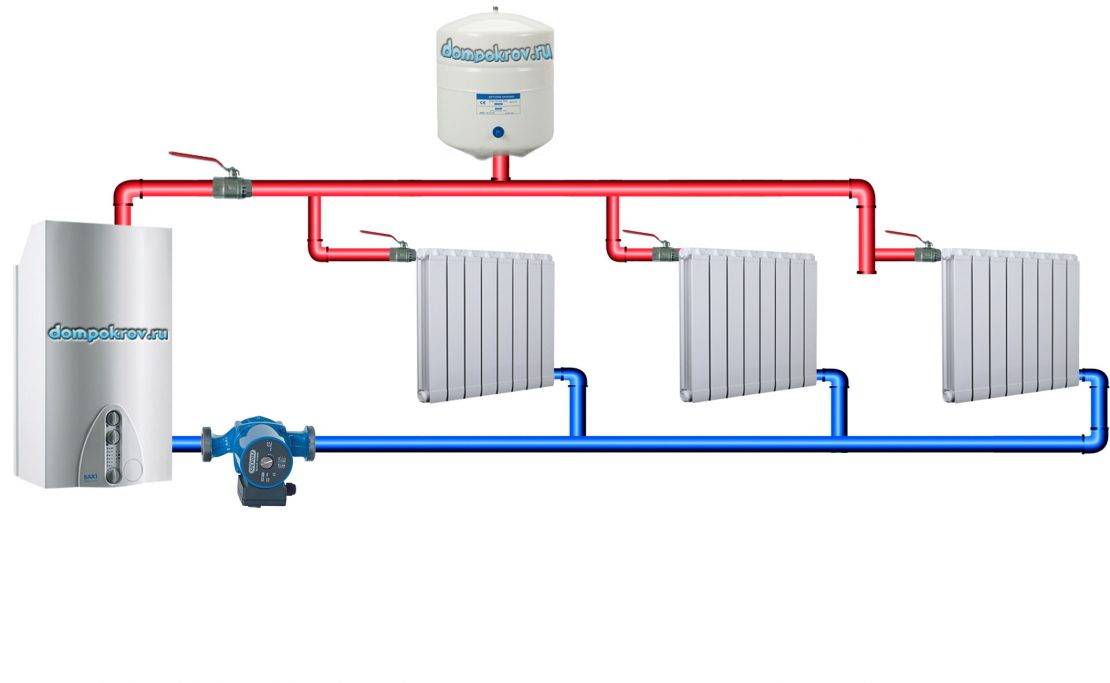

Двухтрубная схема системы отопления частного дома с принудительной циркуляцией позволяет регулировать температуру буквально каждой батареи. Тут можно использовать дистанционные и простейшие терморегуляторы, обычные краны и вентили, а равно и другую запорно-регулирующую арматуру. В данном случае пользователь может остановить или замедлить циркуляцию носителя тепла в конкретной батарее, не затронув общий поток, который идет по отдельным трубопроводам. Врезка батареи в напорную и обратную линию позволяет даже безболезненное отключение радиатора в случае необходимости.

Двухтрубная схема системы отопления

Причем подобная управляемость достигается за счет не таких уж больших трат на разводку. Владельцу системы двухтрубного типа придется оплатить две стоимости метража арматуры и количества фитингов. И это, пожалуй, единственный минус данной схемы. Помимо возможной регуляции температуры в отдельных комнатах дома, двухтрубная конструкция дает еще один плюс – готовность к масштабированию. Вы можете перестроить всю сеть, врезав дополнительную батарею или удалив радиатор, не нарушив при этом структуры системы.

Различия между закрытой и открытой системами

На заметку! При выборе именно такого варианта отопления необходимо заранее предусмотреть, как организовать альтернативное эл/снабжение. Поэтому в смету расходов следует сразу же включить затраты на приобретение автономного источника питания.

Состав схемы

Как видно из рисунка, основными ее частями являются:

• 1 – теплогенератор (котел любого типа);
• 6 – мембранный бак;

• радиаторы и система труб;
• 9 – водяной насос.

На заметку! Насос целесообразно устанавливать на входе в котел (в конце трассы). В этом случае он будет перекачивать уже охлажденный теплоноситель, а значит, срок эксплуатации изделия несколько повысится.

Дополнительные элементы – клапана, вентили, датчики (давления, температуры) и ряд других. Необходимость их установки определяется конструктивными особенностями котла и спецификой монтируемого контура (его схемой).

Его несложно понять по рисунку. Направление движения теплоносителя показано стрелками.

С выхода котла вода, нагретая до требуемой температуры, по системе труб проходит через все установленные в контуре батареи, отдавая им тепловую энергию. Так как система замкнутая, то жидкость возвращается обратно. Эту циркуляцию и обеспечивает насос. В теплообменнике производится нагрев охлажденного теплоносителя, и он снова уходит в контур. Процесс этот непрерывный, а все параметры системы контролируются автоматикой котла. В принципе, ничего сложного.

Так как рассмотрение особенностей различных схем напрямую не относится к теме статьи, отметим лишь некоторые их основные отличия.

Для обогрева загородных и дачных домов применяются следующие типы разводок:

1. Однотрубная. Все радиаторы присоединяются к единственной магистрали, проходящей по периметру помещения или здания. Поскольку горячий и охлажденный теплоноситель движутся по одной трубе, каждая последующая батарея получает меньше тепла, нежели предыдущая.
2. Двухтрубная. Здесь нагретая вода поступает в отопительные приборы по одной магистрали, а уходит по второй. Самый распространенный и надежный вариант для любых жилых зданий.
3. Попутная (петля Тихельмана). То же, что и двухтрубная, только охлажденная вода течет в одинаковом направлении с горячей, а не возвращается в противоположном (показано ниже на схеме).
4. Коллекторная или лучевая. Каждая батарея получает теплоноситель по отдельному трубопроводу, подключенному к общей гребенке.

Однотрубная горизонтальная разводка (ленинградка)

Однотрубная схема с верхней разводкой и вертикальными стояками

В зависимости от применяемого типа бака-расширителя системы с принудительной циркуляцией подразделяют на закрытые и открытые. Это устройство предоставляет возможность воде несколько раздаться при нагреве, тем самым защищая трубы и оборудование от избыточного давления.

Открытый расширительный бачок имеет контакт с воздухом. Оттого вода постепенно испаряется из трубопроводов отопления, из-за этого появляется необходимость периодически доливать в систему некоторое количество теплоносителя. Кроме того, кислород растворяется в воде, что повышает скорость коррозии и засорения металлических частей, особенно это критично для котлов. Несомненным плюсом такого бака является его дешевизна.

Фото 2. Пример вертикального герметичного бачка-расширителя закрытого типа с диафрагменной мембраной.

Закрытый бачок-расширитель формирует герметичную систему. Она не имеет минусов открытой схемы, однако, и стоимость такого оборудования значительно выше. На рынке представлены два основных вида герметичных бачков: с диафрагменной мембраной и мембраной баллонного типа. Чем сложнее конструкция, тем больше надёжность и стоимость этого устройства. Оно в любом случае обойдётся дороже открытого бака, плюсами будет отсутствие потерь и контакта с атмосферой.

https://youtube.com/watch?v=HwMBi-VCoM8
