Схема системы отопления частного дома – выбираем оптимальное решение

Особенности расчета

Расчет системы отопления с естественной циркуляцией значительно сложнее подготовки проекта отопительной системы с принудительной подачей теплоносителя. Так как давление в контуре отсутствует, на работоспособность системы напрямую влияет количество поворотов трубопровода, угол уклона каждого отрезка. Неправильный расчет или погрешности в монтаже отражаются на функциональности контура.

При расчете безнасосного контура принимается во внимание:

• минимально допустимый угол уклона;
• материал изготовления труб и их диаметр;
• принцип подачи теплоносителя;
• разновидность теплоносителя.

Основные виды обогрева

Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.

Водяное отопление

Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:

• Одинаковый режим температуры во всех помещениях.
• Продолжительность срока эксплуатации.
• Возможность использования разных материалов труб, метизов (полипропилен, металл).
• Бесшумность работы.
• Экономия топлива, простое обслуживание.

Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.

Воздушное отопление

Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.

Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).

Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.

Обогрев на базе электричества

Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:

• Конвекторы электрические.
• Завесы воздушные.
• Масляные радиаторы с тэнами.
• Инфракрасные излучатели (УФО), теплый пол.
• Тепловентиляторы, тепловые пушки.

Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.

Установка твердотопливного котла

В системе с твердотопливным котлом также будут использоваться полипропиленовые трубы и алюминиевые радиаторы, но разница с предыдущей схемой все же будет. При использовании твердотопливного котла система должна «уметь» функционировать не только в принудительном, но и в естественном режиме циркуляции теплоносителя. Для обеспечения нормального движения жидкости необходимо устанавливать трубы повышенного диаметра (оптимальным вариантом будут трубы ДУ32 или полипропиленовые 400-миллиметровые образцы).

В остальном эта простая схема отопления частного дома полностью копирует любую закрытую

гравитационную систему отопления

. Есть два варианта схем, которые могут устанавливаться в зависимости от количества этажей: двухтрубная с верхним и нижним розливом и однотрубная «ленинградка». Для двухтрубной конструкции потребуется установка вертикального стояка, а для «ленинградки» будет достаточно единого замкнутого контура, охватывающего все помещения.

Врезка отопительных приборов осуществляется при помощи труб ДУ20, и каждый из них должен иметь свою запорную арматуру. Кроме того, специалисты рекомендуют выполнять балансировку системы, чтобы температурный режим соблюдался на протяжении всего трубопровода. Тепловой аккумулятор необходимо устанавливать между контурами подачи и обратки по такому же принципу, по которому устанавливалась гидрострелка в предыдущей схеме. Теплоаккумулятор нужно обязательно снабдить отсекающими элементами, чтобы при необходимости его можно было отсоединить от контура без остановки системы, т.е. жидкость будет перемещаться через байпасы.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Исходными данными для расчета являются следующие параметры:

1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

N = 130 x 1,2 / 10 = 15,6 (кВт)

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
3. Площадь составляет 30 метров квадратных.
4. Мощность одной секции батареи составляет 180 Вт.

N = 30 x 100 / 180 = 16,7 = 17 (шт)

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

1. Теплоноситель поступает в батарею из верхнего угла.
2. Жидкость расходится по всему доступному объёму.
3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

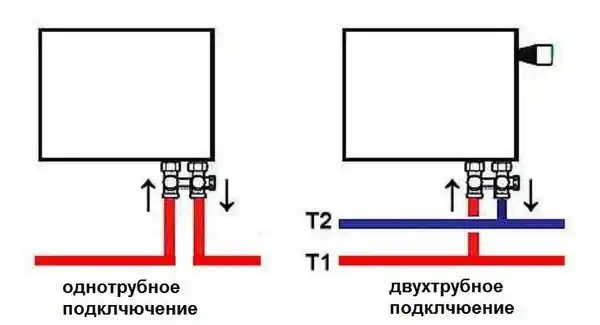

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

1. Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
2. Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
3. Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
4. Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Виды систем отопления

Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.

Водяное

Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

Воздушное

Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.

Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.

Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.

Паровое

Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.

Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

Печное

Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.

Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.

Газовое

Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.

Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.

Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.

Солнечное

Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.

Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.

А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.

Электрическое

Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.

Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.

Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.

Виды теплоносителя

Источник тепловой энергии (котел, например) передает ее теплоносителю, а тот уже радиаторам. Существуют 3 основных вида теплоносителей для отопления:

• Воздух;
• Вода;
• Смесь воды и антифриза.

Что нужно знать перед выбором теплоносителя? Рекомендуется изучить следующую информацию:

1. Большинство котлов работают исключительно с водой.
2. Водяное отопление нагревается помещение быстрее остальных.
3. Не рекомендуется использовать чистую воду в холодных местностях, так как возможный сбой котельной или теплового узла приведет к замерзанию воды. А лед разорвет трубы.

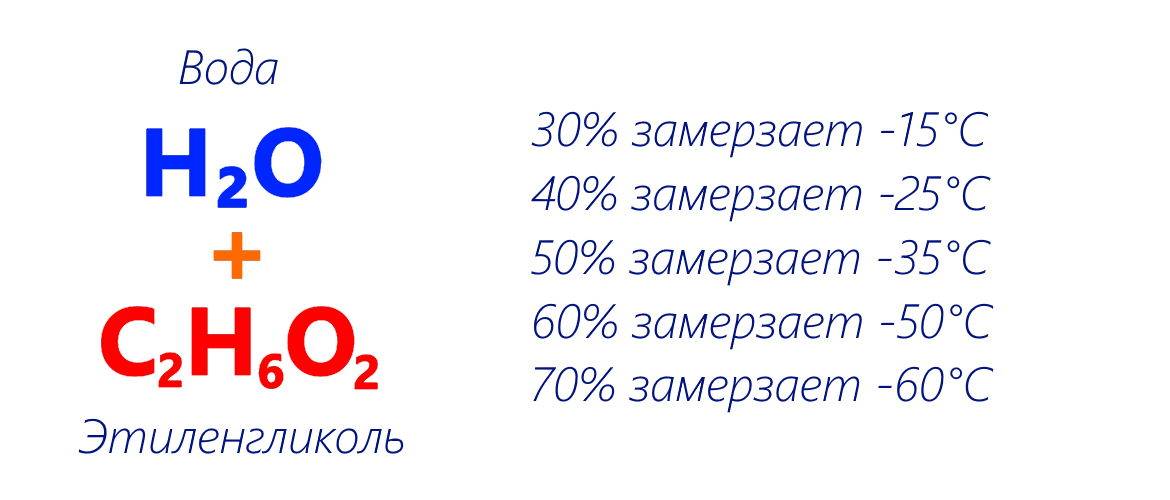

4. Смесь воды с антифризом на основе этиленгликоля будет жидкой и при низкой температуре.
5. Антифриз ни в коем случае не должен превышать 2/3 от всего объема, иначе наступит коррозия радиаторов и котлов.
6. Автомобильный антифриз непригоден для отопления.

Рекомендации по выбору отопительной системы

Подбирать отопительные системы стоит исходя из особенностей вашей местности, какое топливо более доступно

После этого важно обратить внимание на следующие характеристики котла:

• Насколько он безопасен и надежен;
• Его размер;
• Его требовательность в плане обслуживания;
• Возможно ли его будет починить в случае чего.

Затем идет подбор разводки для выбранной системы отопления. Они могут изменяться в зависимости от геометрии помещения, нужной температуры и др. Если выбранные схемы отопления вызывают сложность, рекомендуется вовлечь профессионала. Эта может сэкономить ваши финансы, так как реорганизация системы может обойтись дороже, чем изначально правильный монтаж специалистом.

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений

Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении

Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок

Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе

Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

Расширительный бачок отопления

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.

Выбор источника тепла

Выбирая лучшее отопление для частного дома в первую очередь нужно определиться с источником тепловой энергии. От этого будет зависеть выбор конкретного оборудования и множество других нюансов.

Газовое отопление: плюсы и минусы

К основным преимуществам этого вида топлива относят:

1. Доступную стоимость.

2. Экологичность.

3. Высокий КПД.

4. Отсутствие пыли, грязи, сажи.

Есть у газового отопления и несколько существенных недостатков, основной – необходимость подключения к централизованным системам газоснабжения. Если такая возможность отсутствует – лучше выбрать другое топливо. Также могут возникнуть сложности с оформлением всей необходимой документации и соблюдением правил установки и эксплуатации газового котла.

Электрическое отопление

Электрические системы отличаются простотой и безопасностью, не требуют оформления большого числа разрешающих документов. Также оно является самым экологичным. Выбирая лучший вариант такого отопления чаще всего выбирают установку электрического котла. Но можно ограничиться конвекторами или системами «теплый пол». Выбор зависит от площади дома и ряда других факторов.

Главный недостаток системы – более высокая стоимость обогрева. К тому же не везде есть возможность подключится к централизованной электросети, хотя эта проблема возникает реже, в сравнении с газовым отоплением.

Отопление с твердотопливным котлом

Это устройство, предназначенное для сжигания угля, брикетов других разновидностей твердого топлива. Современные котлы оснащаются системами длительного горения и способны работать от одной загрузки до 30 часов. Такие системы будут оптимальны, когда нет возможности подключится к газу или использовать электрическое отопление. К тому же твердое топливо относится к категории самых бюджетных решений.

Главный недостаток – низкая эффективность. Для отопления большого дома потребуется сжигать много топлива. Кроме того, при работе котла будет выделяться сажа, углекислый газ, потребуется регулярно самостоятельно загружать топливо в котел.

Альтернативные источники отопления

Основной альтернативой традиционным источникам тепла служат:

• Геотермальные системы.

• Тепловые насосы.

• Солнечные батареи.

Такие системы отличаются высокой экологической безопасностью, не требуют топлива для работы, соответственно затраты на их эксплуатацию будут ниже. Но стоимость оборудования и монтажа будет очень высока. Хотя повышенные начальные затраты со временем окупятся, на это уйдет не меньше 7-8 лет.

Подготовительные работы

Перед началом работ по монтажу отопления частного дома необходимо провести подготовительные работы. Их цель – в процессе производства работ свести возможность простоя монтажной бригады к минимуму. К подготовительным работам относится:

• Обеспечение строительной готовности – тепловой контур должен быть закрыт, помещения очищены от строительного мусора, должны быть межэтажные перекрытия или лаги
• Устройство ниш под установку радиаторов и коллекторных шкафов – если это необходимо
• Подготовка поверхности стен для установки радиаторов – желательно чистовая отделка
• Выполнение полной чистовой отделки помещения котельной
• Изготовление всех необходимых отверстий в межэтажных перекрытиях, выполнение штроб и ниш

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

• С нижней разводкой;
• С верхней разводкой.

В зависимости от этажности дома:

• Горизонтальная;
• Вертикальная.

И по типу циркуляции теплоносителя:

• С принудительной циркуляцией;
• С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

• Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
• Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с  байпасом.

Горизонтальная

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Монтаж и требования безопасности

Монтаж систем отопления в частном доме требует качественной подготовки и соблюдения определенных условий для безопасной работы в будущем. Водяное отопление загородного дома является самым популярным, поэтому разбор будет на его примере:

Первым делом идет проект: подбирается схема, рисуется на листах с учетом всех деталей. Расчет позволит узнать более точную сумму расходов. Существуют особые приложения, которые сэкономят нервы и время на калькуляцию и чертежи. Вторым шагом будет подбор комплектующих. Разновидности котлов, отопительных агрегатов и труб уже изучена. Здесь с полученными знаниями предстоит определить подходящее оборудование, как по ценовой политике, так и в зависимости от выбранной схемы и индивидуальных особенностей постройки. Дальше идет котел. Установка отопления водяной системой требует присутствие электропроводки

Если это невозможно, необходимо обратить внимание на место ввода газопровода. Основываясь на этом, выбирается место для котла

В естественной циркуляции отопительный агрегат обязательно устанавливается как можно ниже. Это необходимо для ввода обратки. Предпоследним шагом будет монтаж батарей. Есть два варианты: рядом с дверными проемами или под окнами. Манера крепления подбирается на основе материала резисторов и крупности самой батареи. С большим весом необходима большая надежность фиксации.

Если выбор встал на второй вариант, не должно оставаться больше 10см пространства до подоконника и не больше 6см до пола. Запорно-регулирующая арматура позволит контролировать объем воды в радиаторах. Воздушный клапан исключит возможные пробки.

1. Заключительное действие – разводка. Началом монтажа трубопровода служит котел. Закрытая разводка идеальна для сохранения красоты помещения, но, если произойдет течь, для замены придется разбирать короб. В этом плане открытая разводка предпочтительнее.

Сам трубопровод спокойно прячется в стене или гипсокартоне. Здесь закрывается вопрос, как запустить отопление в частном доме: подключаются радиаторы, насосы, баки, и остальные приборы.

Воздушное отопление

Сеть каналов, подающих теплый воздух в помещения, должна быть спроектирована заранее. Если же каналы укладываются в стены и перекрытия, то это в значительной мере осложняет ведение строительных работ.

В частных домах применяется редко. Воздух прогревается в теплообменнике отопительного прибора (чаще всего электрического обогревателя) и с помощью вентиляторов по трубам поступает в комнату. Затем с другой стороны комнаты забирается прохладный воздух и снова подается на нагрев. Громоздкие трубы, шум вентиляторов, постоянный ток воздуха и делает эту систему неудобной для использования в частном доме.

Как разновидность воздушного отопления можно рассматривать кондиционеры. Но при отрицательных температурах кондиционеры эксплуатировать нельзя, поэтому этот способ применим только для подогрева комнаты в межсезонье. как правило, в период до включения отопления.

Закрытый тип

Закрытая система безнасосной циркуляции теплоносителя с успехом применяется для отопления одноэтажного и двухэтажного дома. Функционирует она следующим образом:

• при расширении теплоносителя излишки жидкости вытесняются из отопительного контура;
• жидкость попадает в расширительный бак мембранного типа – это закрытая емкость с эластичной мембраной, которая разделяет предназначенную для теплоносителя часть и секцию бака, заполненную воздухом или азотом;
• нагретая жидкость растягивает мембрану, сжимая газ во второй секции бака, при остывании теплоносителя газ расширяется и выталкивает жидкость обратно в систему, в результате чего водяной контур постоянно остается заполненным.

Установка мембранного бака в самотечный отопительный контур снижает риск коррозии металлических элементов системы. Но в России такое решение используется относительно редко, так как стоимость мембранного бака в разы превышает затраты на покупку или самостоятельное изготовление емкости открытого типа.
