Типы циркуляции в системе отопления Ленинградка
Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.
Система отопления Ленинградка с естественной циркуляцией
Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.
За счет нижнего подвода к радиатору регистры не забиваются трубным илом
Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.
Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.
Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать
На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.
Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.
Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:
- Ставить байпасы;
- Переделывать ленинградскую версию по закрытой схеме;
- Использовать принудительное перекачивание воды циркуляционным насосом.
Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.
Система отопления Ленинградка с принудительной циркуляцией
Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.
В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.
К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.
Плюсы и минусы системы
К достоинствам «ленинградки» можно отнести:
- Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
- Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
- Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
- Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.
Впрочем, у системы есть и недостатки. Вот основные:
- Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
- Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
- Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
Нюансы проведения работ
Если в системе отсутствует насос, верхний контур должен располагаться с небольшим наклоном
В ходе работы нужно помнить о следующих особенностях:
- Если используются металлические трубы, при сварке необходим избегать внутренних наплывов. Они уменьшают внутренний просвет и препятствуют нормальному движению теплоносителя. При наличии наплывов система не будет нормально работать.
- После заполнения системы не стоит сразу проводить тестовый запуск. Перед ним нужно подождать 3 – 4 часа и проверить все участки трубы, места ее соединения с радиаторами, котлом, баком. Это позволит своевременно выявить и устранить утечку.
- Перед пробным запуском нужно обязательно устранить из системы воздух с помощью кранов Маевского, расположенных в радиаторах. В противном случае она прогреется только частично (на участке до воздушного пузыря).
Плюсы и минусы системы
К достоинствам «ленинградки» можно отнести:
- Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
- Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
- Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
- Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.
Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем
Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.
Впрочем, у системы есть и недостатки. Вот основные:
- Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
- Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
- Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
Варианты исполнения
В зависимости от ориентации магистрали «ленинградка» бывает:
- вертикальной;
- горизонтальной.
Вертикальная

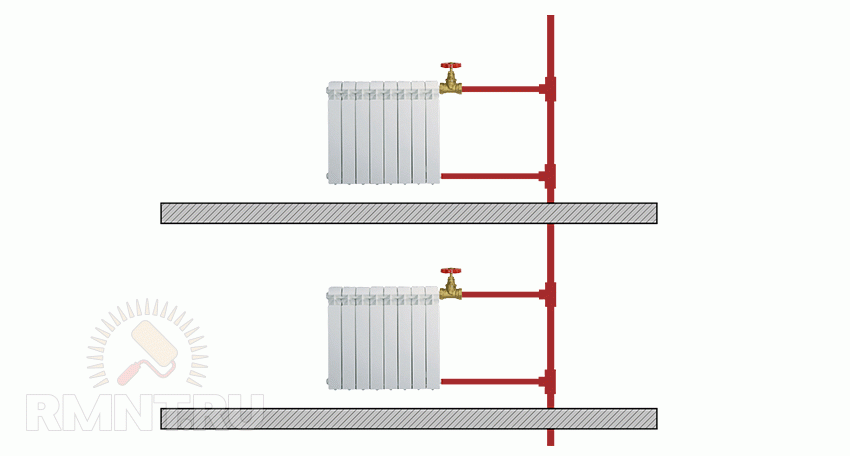

Применяется для многоэтажных зданий. Каждый контур подставляет собой вертикальный стояк, проходящий от чердака до подвала по всем этажам. Радиаторы подсоединяются боковым включением параллельно магистрали и последовательно на каждом этаже.
Эффективная высота «ленинградки» вертикального типа — до 30 метров. При превышении этого порога нарушается распределение теплоносителя. Использовать такое подключение для частного дома нецелесообразно.
Горизонтальная
Оптимальный вариант для автономной системы отопления частного дома с одним или двумя этажами. Магистраль обходит здание по контуру и замыкается на котел. Радиаторы устанавливаются с нижним или диагональным подключением, при этом верхняя точка ориентирована к горячему концу магистрали, а нижняя — к холодному. Радиаторы снабжаются краном Маевского для спуска воздуха.
Циркуляция теплоносителя может быть:
- естественной;
- принудительной.
В первом случае трубы распределяются по контуру с обязательным уклоном 1–2 градуса. Горячий вывод от котла располагается в верхней точке системы, холодный — в нижней. Для повышения циркуляции участок магистрали от котла к первому радиатору или точке включения открытого расширительного бака укладывается с уклоном вверх, а далее равномерно вниз, замыкая контур.
- котел (горячий вывод);
- расширительный бак открытого типа (верхняя точка системы);
- контур отопления;
- патрубок с шаровым вентилем для слива и наполнения системы (нижняя точка системы);
- шаровой вентиль;
- котел (холодный ввод).

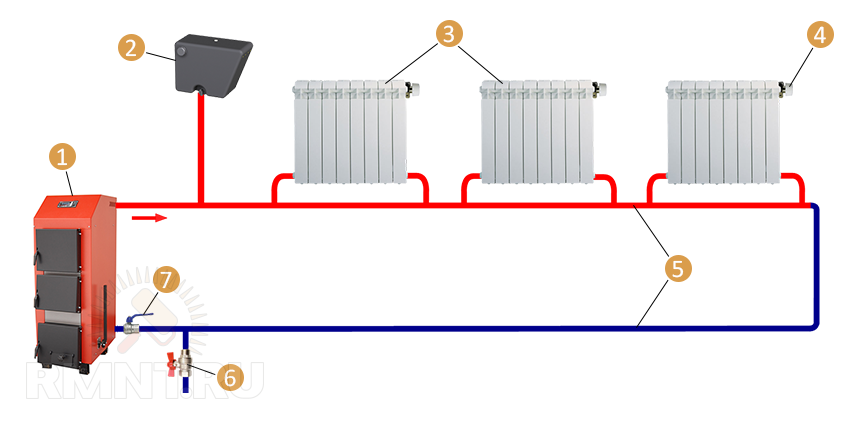

1 — котел отопления; 2 — расширительный бак открытого типа; 3 — радиаторы с нижним подключением; 4 — кран Маевского; 5 — контур отопления; 6 — вентиль для слива и наполнения системы; 7 — шаровый венитиль
Нет необходимости для одноэтажного дома делать верхнюю и нижнюю разводку магистрали, достаточно нижней разводки с наклоном. Теплоноситель циркулирует в основном по контуру общей трубы и котла. В радиаторы горячий теплоноситель поступает за счет перепада давления, вызванного перепадом температуры воды.
Расширительный бак обеспечивает требуемое давление теплоносителя в системе. Емкость открытого типа устанавливается под потолком или на чердачном помещении. Бак мембранного типа для закрытой системы отопления устанавливается на обратке после соединения параллельных контуров, но до котла и насоса.
Принудительная циркуляция предпочтительней. Нет необходимости соблюдать уклон, можно выполнить скрытый монтаж магистральной трубы. Расширительный бак мембранного типа позволяет точно задавать давление в системе.
- котел (горячий вывод);
- пятивыводной штуцер для подключения манометра, воздухоотводчика и взрывного клапана;
- контур отопления;
- патрубок с шаровым вентилем для слива и наполнения системы (нижняя точка системы);
- расширительный бак;
- насос;
- шаровой вентиль;
- котел (холодный ввод).

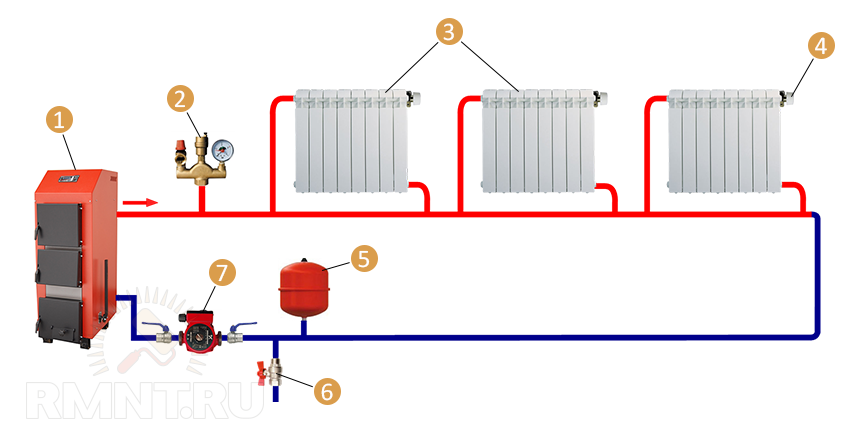

1 — котел отопления; 2 — группа безопасности; 3 — радиаторы с диагональным подключением; 4 — кран Маевского; 5 — расширительный бак мембранного типа; 6 — вентиль для слива и наполнения системы; 7 — насос
Что такое отопительная система Ленинградка?
Для начала разберемся, что собой представляет такое отопление в частном доме: Ленинградка – это комплекс радиаторов, нагревательных панелей или конвекторов, соединенных общим трубопроводом. В качестве теплоносителя используется вода или антифриз. Циркулирующий теплоноситель нагревается в котле. Главная особенность разводки заключается в том, что все приборы монтируются вдоль стен по периметру помещения.
В зависимости от расположения трубопровода Ленинградка бывает горизонтальной и вертикальной. При верхней разводке трубопровода теплоотдача повышается, но контуры с нижней разводкой проще монтировать. Еще одно отличие разводок в том, что при вертикальной прокладке нужен разгонный стояк, а при горизонтальной устанавливают циркуляционный насос.
Циркуляция теплоносителя может быть естественной или принудительной. Ленинградка бывает открытого и закрытого типа. Но в любом случае ленинградская система отопления однотрубная, поэтому может применяться только в небольших одноэтажных или двухэтажных постройках. Причем в контуре должно быть не более 5-8 нагревательных приборов. В противном случае понадобятся сложные расчеты, чтобы система была эффективной.
Плюсы и минусы системы
Ленинградка – система отопления в частном доме, которая имеет следующие преимущества:
- Высокий КПД при относительно простом монтаже на фоне экономного расхода материалов. Если используется открытая разводка, то стены можно не штробить либо сделать штробу под одну трубу.
- Несложно отрегулировать температуру в одной комнате, не меняя эффективность отопления в соседних помещениях. Для этого радиаторы монтируются на байпасах с использованием шаровых кранов и контрольных панелей.
- Радиаторы можно менять и ремонтировать без прекращения работы всей отопительной системы.
Однако отопление Ленинградка в частном доме не лишено недостатков. Главный минус заключается в необходимости балансировки системы и проведения сложных расчетов. Это влечет за собой дополнительные расходы. Еще один недостаток заключается в частых поломках Ленинградки, а также в необходимости установки дополнительного оборудования.
Основные минусы «ленинградки»
Специалисты полагают, что достоинства ленинградской схемы отопления весьма призрачны. Система проста в монтаже, но у мастера обязательно появятся сложности при демонтаже. Дешевизной такая схема способна похвастать лишь тогда, когда сборка осуществляется с использованием определенных материалов, которые устраивают далеко не всех.
Важный недостаток выражен еще и в том, что регулировать теплоотдачу радиатора с помощью термостатических вентилей проблематично. Это следствие проистекает из принципа работы. Если же такие вентили установить, то схема может работать вразнобой. Стоит первой батарее нагреть помещение до нужной температуры, а клапану перекрыть подачу воды, как его основной объем устремится ко второму радиатору, термостат которого начнется срабатывать. Такая схема работы будет действовать до самого последнего прибора, а при охлаждении процесс повторится, однако он будет обратным.
Если всё рассчитать правильно, то система будет греть более или менее равномерно, в противном случае последние радиаторы и вовсе не нагреются. Рассматривая минусы ленинградской системы отопления, стоит отметить ещё и то, что она будет работать надежно с принудительной циркуляцией, если насос был задуман в качестве части централизованной сети. При необходимости использования энергозависимой системы без насоса «ленинградка» не может стать хорошим вариантом. Для получения интенсивной теплоотдачи с естественной циркуляцией рекомендуется использовать вертикальную однотрубную или двухтрубную систему.
Монтаж системы отопления по Ленинградскому проекту
Вариант разводки отопления частного дома своими руками по схеме Ленинградка зависит от площади помещения и количества этажей. Принципиальных отличий всего два – это плоскость размещения труб. Так, выделяют вертикальную и горизонтальную разводку. При этом данные схемы можно комбинировать.
В одноэтажном доме
Монтаж отопления Ленинградка в одноэтажных зданиях выполняется в горизонтальной плоскости. Это значит, что магистраль укладывается параллельно полу. Большое значение имеет вид системы отопления. Если это герметичный контур, то можно выбирать трубы любого диаметра (от 20 мм) и не соблюдать уклоны, так как насос все равно прокачает воду по всей системе. Если же отопление гравитационное, то нужно использовать трубы сечением минимум 32 мм и соблюдать уклон от самой высокой точки к самой низкой.
При этом есть два правила, которые справедливы для обеих схем разводки:
- расширительный бак устанавливается на самой высокой точке;
- в радиаторах устанавливаются краны Маевского.
Батареи можно подключать по любой из трех схем, но предпочтительней все же диагональное подключение. Крайне не рекомендуем игнорировать байпасы между патрубками подключения батарей к магистрали. Во-первых, если батарею нужно будет снять, то не обязательно останавливать всю систему. Во-вторых, если загрязнение радиатора достигнет критического уровня, то весь контур мало-мальски, но продолжит работать. В-третьих, до последнего теплообменника вода будет доходить с меньшей разницей температуры.
Для байпаса нужно брать трубу на один шаг меньше основной магистрали. Теплоноситель движется по пути наименьшего сопротивления. Уменьшая диаметр байпаса, мы тем самым увеличиваем его гидравлическое сопротивление. Благодаря этому основная масса теплоносителя будет циркулировать через радиатор. Если байпас сделать такого же радиуса, что и общая магистраль, то вода в батареи просто не пойдет.
В многоэтажном доме
Система отопления Ленинградка для двухэтажного дома (или выше) собирается по вертикальной схеме. В этом случае магистраль прокладывается перпендикулярно земле. Такой контур тоже может быть как открытого типа, так и закрытого. Кроме этого, отличаться может и метод подачи:
- верхняя;
- нижняя.
В контуре с верхней подачей теплоноситель сначала поднимается в пиковую точку, а потом стекает вниз, попадая в радиаторы, и затем течёт обратно к нагревателю. В самом верху (в пиковой точке) поток может разделяться на два (как буква «Т») и возвращаться в котельную по двум разным стоякам с батареями. При этом схема все равно остается однотрубной, так как поток подачи и обратки не разделены. Подключение батарей может быть только боковым, желательно делать байпас. Кстати, отопление, где циркуляция теплоносителя осуществляется благодаря гравитации, может быть только с верхней подачей.
Нижняя подача – это когда горячая вода из котельной сразу поступает в радиаторы и поднимается. Затем теплоноситель стекает вниз обратно к котлу. Такая схема встречается редко, но все же она тоже рабочая.
Вертикальную разводку отопления частного дома своими руками по схеме Ленинградка можно комбинировать с горизонтальной. Например, от котла идет вертикальная магистраль. На каждом этаже монтируется горизонтальный контур. Теплоноситель из вертикальной магистрали подачи поступает на каждый этаж, проходит там свой путь по горизонтальному контуру и возвращается вниз к котлу. Подача теплоносителя в данном случае нижняя. Вода с первого и последующих этажей возвращается в котельную по одной трубе.
Система отопления ленинградка
Однотрубная система отопления ленинградка с диагональным подключением.
Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.
Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы
Что такое система отопления ленинградка?
Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.
Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.
Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:
- регулировка температуры в отдельно взятом помещении;
- демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
- автоматический контроль и поддержание нужного давления в отопительном контуре.
Варианты монтажа
Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.
При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.
Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».
Плюсы и минусы
Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:
- невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
- большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

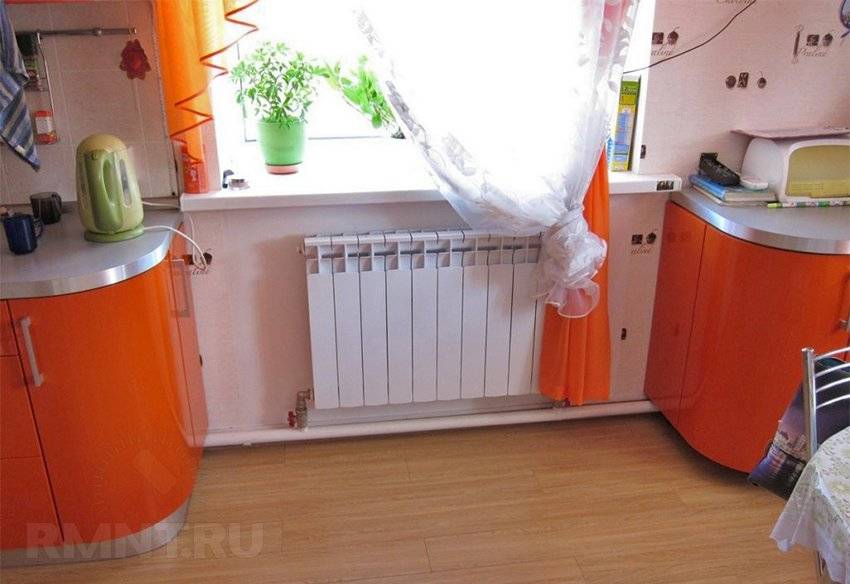

Система отопления ленинградка в частном доме с нижним подключением.
Из минусов отметим:
- ограничение этажности (высоты) здания;
- невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
- необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).
Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.
Принцип работы
Принцип работы «ленинградки» в общем-то не отличается от такового в любой однотрубной отопительной системе.
Система функционирует следующим образом:
- котел нагревает воду и подает ее частично на верхний контур, а частично – в расширительный бак (туда поступают излишки теплоносителя;
- нагретый теплоноситель легче холодного, поэтому поднимается в батарею, вытесняя холодный вниз;
- в батарее вода отдает свое тепло, и сама вытесняется более горячей, которая только что поступила из котла;
- остывший теплоноситель поступает в нижний контур, который ведет ко входу в котел;
- после поступления холодной воды в котел цикл повторяется.
Порядок расчета сечения магистралей теплоснабжения
Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.
Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:
- Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
- Для стальных и медных трубопроводов даются внутренние размеры.
Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.
При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.
Определение тепловой мощности системы
Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений
Важно лишь знать следующие правила:
- Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
- Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.
Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:
Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.
Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.
Степень теплоизоляции здания
Качественное утепление дома, установлены современные окна и двери
В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.
Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.
В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.
Скорость воды в трубах
Таблица для расчета диаметра трубы отопления
Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.
Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.
Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.
Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.
