По каким критериям выбирать котлы
Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?
| Тип котла | Технические параметры |
|---|---|
 Газовый | Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали. |
 Электрический | Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых. |
 Твердотопливный | Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей. |
Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.
Проблемы твердотопливных котлов
Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.
Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.
Котел длительного горения на твердом топливе
Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.
Скопление сажи на внутренних стенках дымохода
В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
Смотрите это видео на YouTube
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.
Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.
Смотрите это видео на YouTube
От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.
От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Смотрите это видео на YouTube
Организация монтажа
Гидрострелка в системе позволяет равномерно распределять теплоноситель по контурам и регулировать температуру
Сложность представляет выполнение разводки на 2 контура с различной температурой энергоносителя. Используется последовательная схема подключения теплого пола и батарей от одного котла и гидрострелка. Первая разводка экономит ресурс, а вторая дает возможность агрегату работать в оптимальном режиме.
В трубы теплого пола энергоноситель подается с низкой температурой по сравнению с радиаторным контуром. Нагрев регулируется автоматикой по мере их охлаждения в каждой ветке. Магистраль отключается остановкой насоса. Трубы для теплого пола выбирают сечением до 20 мм для снижения инерционности системы.
В частных домах
Для экономии энергии на радиаторах и контурах пола устанавливают термостаты
К схеме комбинированной системы отопления радиаторами и теплым полом есть базовые запросы, требующие внимания. Оборудование ставится в свободном доступе для контроля и ремонта. Учитывается опасность возгорания и взрыва.
Правила установки:
- Температура воды должна быть на 20°С больше предела воспламенения вещества, предупреждается вскипание энергоносителя. Показатель кипения зависит от напора в системе. Например, при давлении 2 атм вода кипит при +120°С.
- Нагрев поверхности открытых частей радиаторов и труб не должен превышать допустимые нормы.
- Оборудование и приборы изолируются для защиты от ожогов, потерь энергии и замерзания в неотапливаемых строениях.
- Горячие части закрываются, если могут вызвать воспламенение газа, пыли в комнате.
Важным остается проектирование, расчет и выбор отопительной системы.
В квартирах
Дополнительно используются термостаты по количеству батарей для координации температуры. Автоматика агрегата поддерживает температуру энергоносителя. Устанавливаются краны на ветках подводки для выборочного отключения батарей или контуров теплого пола.
Схемы укладки водяного теплого пола
От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.
Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.
Комбинированный способ делает возможным прогрев углов у наружных стен помещения.
Змейка
Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.
Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.
Схема «Змейка» имеет следующие особенности:
- максимальный изгиб петли достигает 180
- уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
- активно применяется в ванной комнате и санузлах
- монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона
Улитка
Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.
Особенности схемы укладки «Улитка»:
- изгиб трубы составляет 31-90
- используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
- не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок
Комбинированная схема раскладки
При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?
При составлении плана монтажа пола надо учитывать следующее:
- определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
- мощность котла
- размеры комнат в м2
- количество отапливаемых этажей
- материал основы (дерево, бетон, полистирол)
- расположение мебели в комнатах
- угол наклона поверхности
Также при расчете следует обратить внимание на некоторые нюансы:
- длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
- разница между длиной контуров в разных комнатах должна быть не более 15 м
- минимальная площадь контура должна составлять 15 м2
- количество материала зависит от шага укладки
| Расстояние между петлями/см | Расход материала/погонный метр |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Т.о. количество материала высчитывается по формуле:
погонный метр трубы (с учётом расстояния между петлями) x площадь помещения
План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.
Как правильно подключить электрокотел к системе отопления
Коротко о том, как правильно установить электрокотел отопления в частном доме. Для начала выполнения монтажных работ перечислим основные правила безопасности, которые должны соблюдаться:
- Во время подключения оборудования электроэнергия должна быть выключена.
- Между котлом и ближайшими конструктивными элементами дома должно быть выдержаны следующие расстояния: до стены – не менее 5 см, до потолка – не менее 80 см, до пола не менее 50 см, до ближайшей трубы – не менее 50 см.
- Доступ к передней панели для обслуживания должен быть свободным.
- Сеть для подключения должна быть трехфазной (380 В), чтобы избежать самовозгорания и замыкания проводки.
- Соединения проводов должны быть защищенными от воды и герметичными. Кабель лучше защитить гофрой или кабель-каналом из самозатухающего материала.
Шаг 1 — установка электрокотла
Напольный котел устанавливается на специальную подставку, которая продается в комплекте с агрегатом. Настенный крепится к стене анкерами с дюбелями. Расположение котла по вертикали и горизонтали должно быть точным — перекосы могут привести к выходу из строя или преждевременному износу оборудования.
Шаг 2 — подключение котла к электросети
- Электрический котел обычно имеет большую мощность, поэтому подключать его нужно не от розетки, а от электросети. От распределительной коробки в комнате нужно проложить отдельную линию к месту установки котла. Кабель лучше скрыть для защиты от случайных повреждений.
- Сечение кабеля нужно подобрать так, чтобы он надежно выдержал высокие нагрузки.Электрокотлы до 7 кВт можно подключать к однофазной сети, которая, как правило, сохранилась в старых советских квартирах. Для малых котлов до 3,5 кВт отдельная линия не нужна, их можно подключать прямо к розетке.
Шаг 3 — установка защиты
- Защитное отключение (УЗО) и автоматический выключатель нужно установить на главный щит после подвода подключения проводов к электрокотлу. Назначение УЗО и автоматических выключателей – защита от короткого замыкания и перегрузки проводки.
- Стабилизатор напряжения понадобится для того, чтобы исключить выход их строя котла в случае колебаний напряжения. Категорически запрещается пользоваться оборудованием без заземления. Провод заземление должен идти от шины к корпусу котла.
Шаг 4 — пуск котла
После того, как проводка соединена, нужно убедиться, что не осталось оголенных контактов. Все краны, муфты, стыки и т.д. должны быть осмотрены и проверены. Сначала открываются вентили и задвижки, а затем включается электропитание котла. Датчики температуры и давления должны работать согласно инструкции. При явных отклонениях от нормы следует отключить котел и вызвать лицензированного специалиста.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Особенности создания системы с применением газового котла
Важно, чтобы оборудование по своей мощности подходило для определенного помещения, чтобы обеспечить эффективный и качественный обогрев. Если есть несколько комнат, то они должны обогреваться равномерно
Для одного помещения выбирается не слишком дорогое и сложное оборудование.
- Трубы. Лучше всего для дома выбирать полипропиленовые трубы, а вот встраиваемые в пол радиаторы лучше всего устанавливать из сшитого полиэтилена. Это обусловлено тем, что полипропилен является недорогим и гибким материалом. Его монтаж — простая работа. Теплый пол считается оптимальным при использовании сшитого полиэтилена. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
- Батареи. Хорошим выбором считаются алюминиевые батареи с подходящим количеством секций. Располагаются они в помещениях под каждым окном. Нужны они в определенном количестве, чтобы обеспечивался эффективный обогрев. Если будет выбрано маленькое число радиаторов, то они не смогут справляться с поставленными задачами. Если их будет слишком много, то будет нерационально использоваться теплоноситель. Алюминиевые батареи считаются экономичнее других вариантов. Они имеют приемлемую цену, хорошую теплоотдачу и хорошую прочность.
- Запорная арматура. К ней относятся термостатические головки, которые подключаются к радиаторам. Также должны применяться отсекающие вентиля.
Выбор варианта теплого пола для комбинации
Определившись с дополнительным устройством обогрева, следует знать, что отопительный теплый пол существует нескольких вариантов, которые имеют отличия.

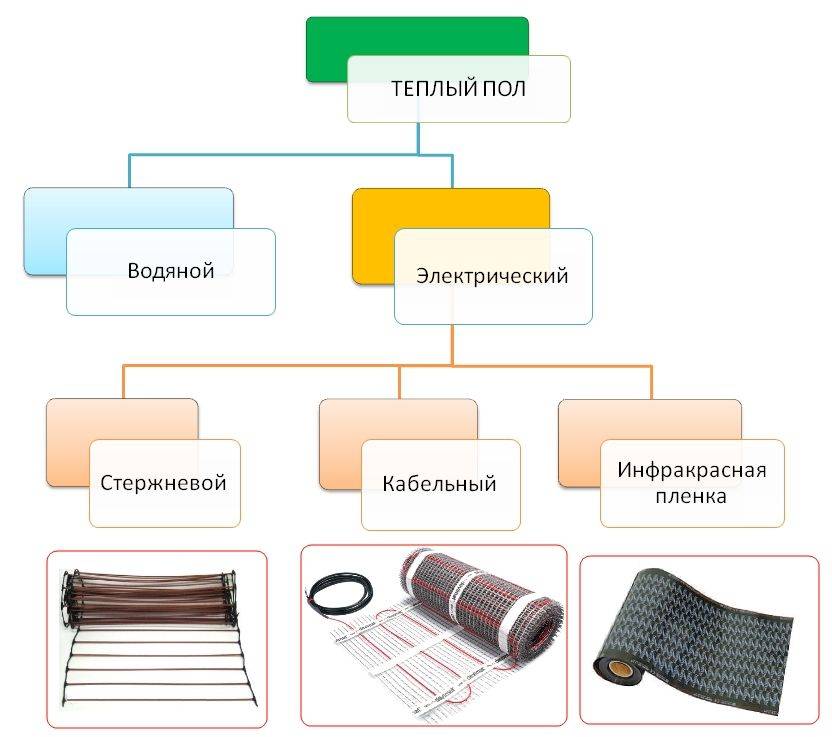

Основными типами рассматриваемой системы отопления для комбинации с радиаторами являются водяные и электрические теплые полы.
Водяные теплые полы
Устройство водяных полов в многоквартирном доме потребует разрешения официальных структур
Водяные теплые полы могут быть как дополнительным, так и основным видом отопления в доме. Водяной теплый пол не является простым устройством для отопления помещения.
Теплоносителем данной конструкции является горячая вода, которая может подаваться из отопительной системы дома и водопровода (горячей воды), а также нагреваться при помощи газовых котлов или электрических нагревателей.
Если теплоноситель выбирается из системы отопления всего многоэтажного дома, то установку теплого пола нужно будет узаконивать, брать из соответствующих органов справки, допускающие подключение к центральному отоплению, что вызовет определенные трудности.
Если осуществлять забор горячей воды для теплого пола из водопровода, то могут возникнуть проблемы с соседями по стояку, так как у них периодически может отсутствовать вода (в момент забора теплоносителя в систему).
Одного коллектора хватает на всю систему в квартире
Подача теплоносителя происходит через коллектор – главный распределительный и мозговой центр системы отопления водяных теплых полов, который распределяет воду по контурам устройства обогрева. Коллектор устанавливается один на всю квартиру или дом, его размеры зависят от количества подключаемых контуров.
Контуры – это специальные отопительные трубы, которые укладываются под финишное покрытие. В зависимости от размеров комнаты может быть использовано разное количество труб.
Водяной теплый пол, как дополнительный вид обогрева, используется нечасто, поскольку это затратная система обогрева, которая имеет свои определенные требования.
Установку такой конструкции рекомендовано начинать при проведении строительных работ или ремонте помещения, так как необходимо будет снимать напольное покрытие и делать ниши в стене (для установки коллектора).
Зигзаг – отлично подходит для небольших помещений. При установке труб зигзагом создается отличный дополнительный обогрев именно напольного покрытия.
Электрические теплые полы
Наиболее популярная разновидность устройства обогрева, с помощью которого можно создать комбинированное отопление радиаторов в сочетании с теплыми полами.
Затраты электроэнергии на отопления помещений при помощи теплого пола можно увидеть из таблицы.
Инфракрасный теплый пол
Теплые электрические полы не требуют подключения к системе водопровода и установки дополнительных устройств в виде коллекторов, но они имеют определенные различия. Так, электрические обогревательные настилы можно разделить на следующие типы:
- инфракрасные;
- кабельные;
- матовые.
Теплые кабельные полы имеют довольно широкую сферу применения. Они могут быть как основным, так и дополнительным источником обогрева. Нагревательным элементом в данной системе отопления является кабель, который укладывается на бетонную стяжку зигзагом, а потом заливается слоем раствора и покрывается финишным настилом. За приведение кабеля в работу отвечает терморегулятор, который автоматически (при помощи датчика) реагирует на изменение температуры. О том, какой пол лучше выбрать, смотрите в этом видео:
Теплый электрический пол в виде мата можно считать разновидностью кабельного настила, но разница в том, что мат имеет определенные размеры и может как наращиваться, так и уменьшаться. Кабель на мате уложен изначально с определенной шириной волны, которую изменить нельзя. Принцип работы матового теплого пола не отличается от кабельного, но комбинация такого вида обогрева с радиаторами, подключенными к центральному отоплению, выглядит еще привлекательнее.
Электроматы
Теплый инфракрасный пол представляет собой тонкую пленку, в которую вмонтированы карбоновые пластины (нагревательные элементы), соединенные между собой тонкими проводниками.
Этот вид является наиболее современным вариантом теплого пола. Он потребляет минимальное количество электроэнергии и излучает тепло под средством инфракрасных лучей.
Таким образом, нагреваться будут только необходимые предметы, что имеет значение, когда применяются комбинированные системы обогрева.
Как уместить «пирог» в комнату с низкими порогами
С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть вопроса: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых водяных полов со стяжкой (смотрим чертеж ниже).
Разберем состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:
- Гидроизоляция – битумная обмазка, чаще – полиэтиленовая пленка.
- Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
- Демпферная лента по периметру комнаты.
- Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
- Стяжка цементно-песчаная толщиной 8.5 см.
- Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала, ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.
Традиционная схема поверхностного обогрева делается без армирования
Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:
- Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.
Так выглядит мультифольга — прочный материал с закрытыми воздушными камерами
- Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
- Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.
- Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
- Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.
Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.
О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:
Где можно делать комбинированные системы?
Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.
Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.
В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.
Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.
Где можно делать комбинированные системы?
Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.
Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.
4 Проверенные схемы подключения водяного теплого пола
В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Комбинируем отопление. Теплый пол + радиаторы. Простое решение
Врезка в однотрубную систему с дополнительным насосом
Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.
Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:
- раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
- на кольце размещено не более 5 радиаторов;
- петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
- места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
- степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).
Чертеж разводки теплого пола и однотрубного отопления радиаторами
В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса.
