Теплоизоляция резервуаров. Как правильно утеплять емкости?

Способы обогрева подземного резервуара

Нагревательный кабель снаружи резервуара
Нагревательный кабель внутри резервуара
Врезной электронагреватель
Погружной электронагреватель

Электрообогрев греющим кабелем снаружи

Применяется для большинства типов РГСП ввиду значительной экономической эффективности и простоты монтажа. Система кабельного обогрева монтируется на этапе установки резервуара, чаще всего включается в комплектацию на этапе проектирования объекта.

Применение обогрева подземного резервуара снаружи

Резервуаров противопожарного запаса воды и воды для технических нужд.
Дренажных емкостей для сбора сточных вод.
Резервуаров системы очистных сооружений и септиков.
Резервуаров для хранения нефтепродуктов и топлива.
Емкостей для хранения щелочей, кислот и иных химических веществ.

В системах обогрева РГСП используется саморегулирующийся греющий кабель мощностью от 24-30Вт/м в защитной оплетке, стойкой к механическим повреждениям. Кабель монтируется под теплоизоляцию. Греющим кабелем обогреваются емкости различного объема от 1 до 150м3.

Для компенсации тепловых потерь греющий кабель укладывается змейкой в нижней части резервуара на высоту от 1м до 1/3 от высоты горизонтальной части резервуара, с определенным шагом, который зависит от мощности кабеля и величины теплопотерь. В большинстве случаев обогрев для данного вида емкостей используется для защиты от замерзания и подержания температуры не выше +5..+10С.

Расчет системы обогрева резервуаров
Проектирование электрообогрева резервуаров

При проектировании системы обогрева необходимо учитывать срок службы (ресурс) греющего кабеля, а также возможность аварии или повреждения системы. Так как замена греющего кабеля на заглубленной в грунт ёмкости практически невозможна, применяют функцию резервирования. Резервирование – монтаж дополнительной, дублирующей секции нагревательного кабеля. Данный способ значительно увеличивает надежность системы, особенно если планируется длительный срок эксплуатации объекта. Средний срок службы греющего кабеля в системе обогрева составляет 15-20 лет.

Пример обогрева подземной емкости с резервной линией кабеля

Срок службы греющего кабеля

Обогрев внутри резервуара

В качестве нагревательного элемента применяется специальный нагревающий кабель в оболочке из фторополимера, стойкий к воздействиям химически агрессивных сред. Витки кабеля крепятся на монтажную ленту, распределяясь по внутренней поверхности резервуара и образуя сетку (нагревательный мат). Так как лента размещена непосредственно в жидкости, КПД работы системы гораздо выше. Монтируется кабель через горловину, таким же образом возможно осуществлять обслуживание и ремонт.

При монтаже системы кабельного обогрева внутри емкости следует уделить особое внимание герметичности соединений и материалам, из которых они изготовлены. Лучше всего для агрессивных сред подходят силиконовые муфты, которые могут быть установлены поверх основного соединения в качестве дополнительной антикоррозийной защиты

В некоторых случаях для защиты от агрессивной среды применяют стальные трубы. Нагревательный кабель устанавливается внутри этих труб. При этом эффективность данной системы падает незначительно по сравнению с непосредственным размещением нагревательного кабеля в агрессивной среде.

Внутренний обогрев резервуаров тэнами НБП, НБВ

Для внутреннего обогрева резервуаров, содержащих вещества повышенной пожароопасности, таких как нефть, мазут, гудрон, техническое масло, битум, гудрон – часто применяют трубчатые нагревательные элементы (ТЭН). Тепловыделение обеспечивают трубчатые нагревательные сердечники (ТЭНС). Главное преимущество данного способа электрообогрева – возможность заменить систему без слива содержимого емкости.

Погружные тэны НБП

Врезные тэны НБВ

Рабочее напряжение ТЭНов – 220-380 В. Мощность до 50 кВт. Средний ресурс – 15000 часов, срок службы до 8 лет. Для взрывоопасных объектов используются ТЭНы во взрывозащищенном исполнении.

Система управляется посредством шкафа управления. Мощность системы определяется после расчета предполагаемых тепловых потерь и характера содержимого продукта.

Недостатком использования ТЭНов является небольшой срок службы и неравномерный разогрев технологической жидкости в резервуре.

Виды теплоизоляции для резервуаров

Материал для теплоизоляции емкостей и резервуаров, а также технологию его монтажа выбирают, исходя из следующих факторов:

расположение и объем емкости;
требуемая степень защиты от перепадов температуры;
проектная ветровая и снеговая нагрузка;
несущая способность резервуара;
совместимость с материалом емкости и хранящимися продуктами;
стоимость.

Материал для теплоизоляции емкостей и резервуаров выбирают в зависимости от расположения и объема емкости

С хранимыми веществами, особенно питьевой водой и пищевыми продуктами, должен быть совместим не только материал термоизоляции, но и применяемые для его крепления клеевые составы.

После анализа совокупности факторов проектировщик выбирает оптимальный вариант.

Минеральное волокно

Этот давно используемый способ отличается невысокой ценой и средними теплоизоляционными свойствами. Плиты из минеральной ваты имеют следующие преимущества:

дешевы;
не горят и препятствуют распространению огня;
легко и быстро монтируются;
монтаж возможен при любой температуре.

Обладает вата и рядом недостатков:

оседает под собственным весом в ходе эксплуатации;
имеет высокую плотность и большой общий вес, учитывая металлическую облицовку;
теряет теплоизоляционные свойства при намокании.

Поэтому утепленное минеральной ватой хранилище нуждается в дополнительном покрытии из алюминиевых или оцинкованных листов. Такой способ утепления емкостей на сегодняшний день является самым распространенным.

Жидкий пенополиуретан

Покрытия из вспененного полиуретана, наносимого в жидком виде специальными установками, обладает следующими достоинствами:

низкий вес;

высокоэффективная теплоизоляция;

защита емкости от влажности атмосферного воздуха, осадков и коррозии;
возможность нанесения на изделия произвольной формы;
в случае повреждения легко восстанавливается.

К минусам материала относят:

пожароопасность;
выделение при нагревании вредных для здоровья веществ.

Жидкий пенополиуретан – материал для теплоизоляции емкостей и резервуаров

Пенополиуретан чувствителен к солнечному свету, поэтому его необходимо покрывать защитным составом либо покрытием из алюминиевых листов.

Жесткий пенополиуретан

Установка для нанесения имеет другую конструкцию, размер ячеек получается существенно меньше, чем у жидкого пенополиуретана. Это отличие обеспечивает большую жесткость покрытия, его наносят в несколько слоев. Каждый слой не имеет швов или стыков, при этом обеспечивается полная герметичность и защита материала утепленного резервуара от коррозии.

Блочное металлическое покрытие

Блоки представляют собой сэндвич-панели, состоящие из тонкого металлического листа внешней обшивки и слоя термоизоляции из вспененного пластика, изготовленные заводским способом.

Блоки заранее изгибаются в соответствии с радиусом защищаемого резервуара, это обеспечивает их лучшее прилегание к цилиндрическим либо сферическим стенкам.

Крепятся такие блоки либо на клеевом составе, либо с помощью предусмотренных в ходе производстве резервуара креплений.

Синтетический вспененный каучук

Этот материал является сравнительно новым на рынках Москвы и других городов. Искусственный каучук сначала вспенивается, а на второй стадии процесса производства вулканизируется. Это позволяет создать уникальный материал со следующими достоинствами:

упругость и эластичность;
высокая прочность и износостойкость;
стойкость к возгоранию;
отсутствие вредных выделений при производстве и использовании;
низкая паропроницаемость и практически нулевая гигроскопичность;
долгий срок службы как покрытия, так и защищаемого изделия.

Листовой вспененный каучук наклеивается с помощью специального состава на резервуар. Стыки также тщательно проклеиваются и создается монолитная оболочка.

Виды и методы тепловой изоляции

Существует несколько видов теплоизоляции резервуаров:

Блочная с защитным металлическим покрытием

Этот метод предполагает использование блоков из пенополиуретана или полиизоцианурата с финишным металлическим слоем. Они монтируются на стенки и крышку резервуара при помощи специальных крепежей или клея. Часто блоки для утепления делаются на заказ и по форме повторяют конфигурацию емкости.

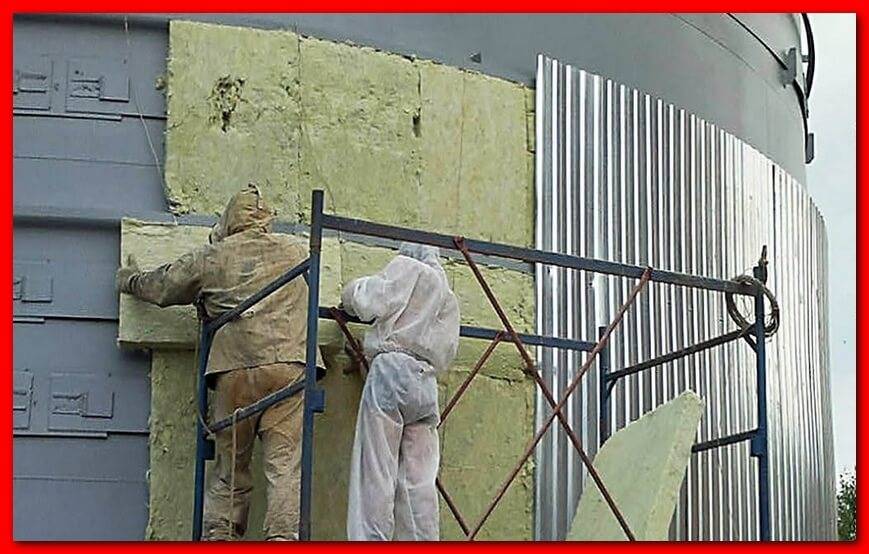

С минеральным утеплителем и металлическим слоем

В этом случае утепление выполняется матами из минеральной ваты, которые фиксируются на резервуаре и закрываются листами устойчивого к коррозии оцинкованного металла.

С использованием жидкого пенополиуретана

Такой вид теплоизоляции связан с нанесением под металлическое покрытие слоя жидкого пенополиуретана, который и будет обеспечивать нужный температурный режим в емкости.

Напылением жесткого пенополиуретана

Утепление с помощью жесткого пенополиуретана выполняется при помощи специализированного пенонапылительного оборудования, позволяющего нанести изоляцию послойно. При этом толщина каждого слоя находится в пределах 8-12 мм и зависит от марки пенополиуретана и эксплуатационных требований.

Из синтетического вспененного каучука

Вспененный каучук – современный рулонный материал, который во время работ по утеплению приклеивается к стенкам и кровле резервуара. Предварительно эти поверхности обрабатываются грунтом, а после фиксации утеплителя стыки рулонов проклеиваются теплоизолирующей лентой для лучшей герметизации.

Все виды и методы тепловой изоляции безопасны для окружающей среды и персонала предприятий, и отвечают требованиям технического регламента о пожарной безопасности.

Утепление резервуаров. Как утеплить резервуар?

Идеальным местом для жидких и газообразных материалов являются резервуары. В них удобно хранить жидкость для технологических и пожарных нужд. Но наши климатические условия требуют, чтобы теплоизоляция резервуаров выдерживалась на высоком уровне.

Зачем правильно утеплять резервуары

Различные емкости и резервуары являются хорошим способом хранения для жидкостей и газообразных веществ. Для их правильной эксплуатации требуется постоянное поддержание оптимального температурного режима. Вот для этого и проводится их утепление. Кроме промышленных резервуаров теплоизоляция необходима для пожарных емкостей и трубопроводов. При этом решается целый комплекс задач:

гарантия от замерзания или переохлаждения жидкости зимой и перегрева летом;
повышение безопасности хранения;
предохранение от нежелательных контактов человека с поверхностью резервуара;
экономия затрат на энергоресурсы;
дополнительная защита от коррозии.

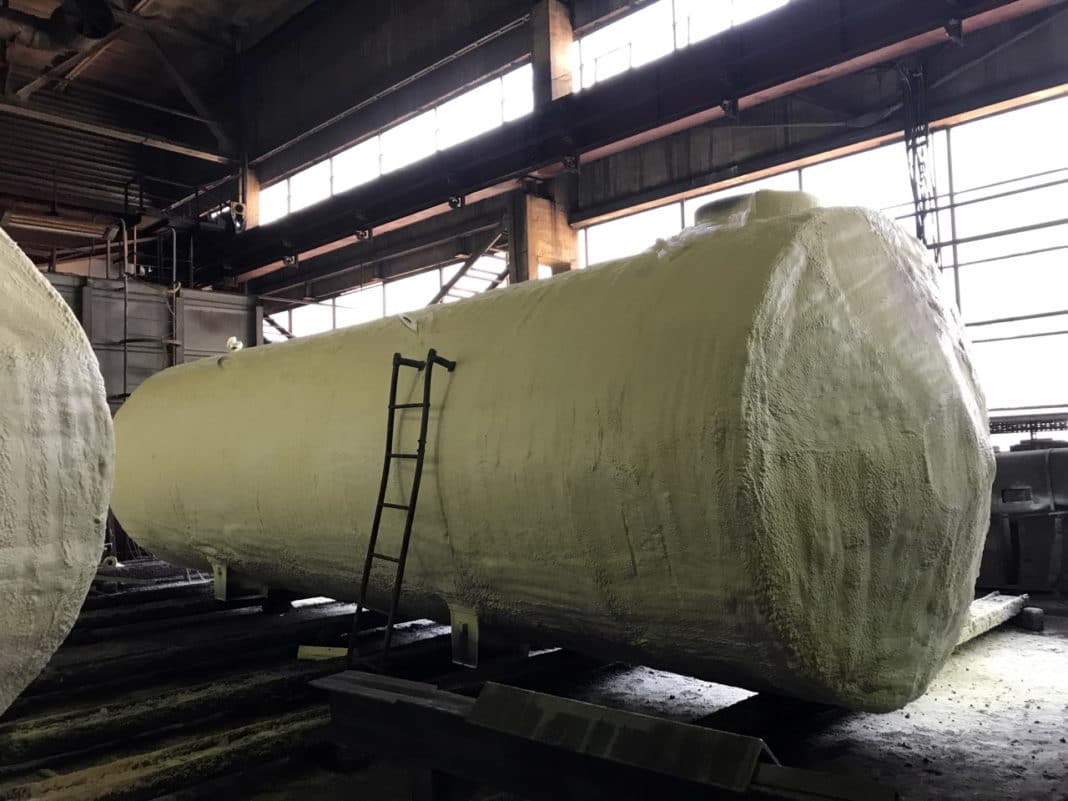

Напыление ППУ – современно и экономично

Форма со сложной геометрией, наличие трубопроводов, место расположения подземных резервуаров существенно усложняет их теплоизоляцию. Наша компания предлагает выполнить оптимальное в данном случае утепление – напыление пенополиуретаном. Произведенный нашими специалистами расчет показал, что это самый эффективный метод теплоизоляции.

Технология ППУ напыления

Двухкомпонентный раствор пенополиуретана можно наносить на любую заранее подготовленную поверхность (очищенную от коррозии, грязи и обезжиренную). Смесь наносится пистолетом-распылителем, подключенным к пеногенератору под давлением до 10 атмосфер. Напыление следует начинать с наиболее трудных мест: соединения трубопроводов, изгибов.

Пять преимуществ ППУ напыления резервуаров

В последнее время утепление пенополиуретаном становится все популярней, особенно это актуально для пожарных подземных емкостей. Этому способствуют очевидные преимущества данной технологии:

получение равномерного бесшовного теплоизоляционного покрытия по всей поверхности, включая и сложные участки;
возможность получения разной толщины слоя;
высокая производительность оборудования для напыления;
большой срок эксплуатации утеплителя;
экологически чистый материал с биологической защитой от грызунов и насекомых.

При сравнении ППУ изоляции с другими утеплителями (минеральная вата, пенобетон) видно ее превосходство по:

диапазону рабочей температуры;
сроку службы;
весу и нагрузке на конструкцию.

Эксплуатационные особенности

Технология теплоизоляции резервуаров методом ППУ напыления, предлагаемая нашей компанией, имеет свои особенности, которые надо учитывать при размещении заказа:

это утеплитель нового поколения с повышенной устойчивостью к воздействию влаги и агрессивных веществ;
он обладает морозоустойчивостью до – 180C°;
для определения необходимого количества компонентов ППУ надо сделать предварительный расчет.

ППУ напылению от альтернативы нет

хорошо известна в Санкт-Петербурге и области высоким профессионализмом своих сотрудников и бережном отношением к клиентам. Заказав ППУ теплоизоляцию резервуаров у нас, вы получите качественное утепление экологически чистым материалом, выполненную в нужный вам срок. Предварительный расчет мы предоставляем при заявке, а полный – после посещения нашим инженером объекта.

Пенополиуретан Synthesia (Испания) для утепления
Пенополиуретан Ecotermix (Китай/Россия) для утепления
Пенополиуретан Demilec (США) для утепления
Пенополиуретан Bayer (Германия) для утепления
Полимочевина (Росссия/США) для утепления
Цены на теплоизоляцию
Цены на гидроизоляцию
Цены на шумоизоляцию
Цена на тепловизионное исследование

Куда уходит тепло?

Многие считают, что утеплять водонагреватель не имеет смысла. Аргумент простой – все равно тепло идет в квартиру или дом. Но какова стоимость этого тепла? Электричество – самый дорогой теплоноситель. Поэтому и тепло от бойлера обойдется дороже тепловой энергии от газового котла, центральной системы отопления или печи.

Конечно, если вы отапливаете дом электричеством, то на вас это никак не повлияет. Но это только в холодное время года. А что происходит летом, в жару?

Постоянную температуру воды в бойлере каждый ставит сам. Но обычно ее держат в пределах +50…+65 градусов. Что происходит летом? Бойлер нагревает помещение, в котором и так жарко

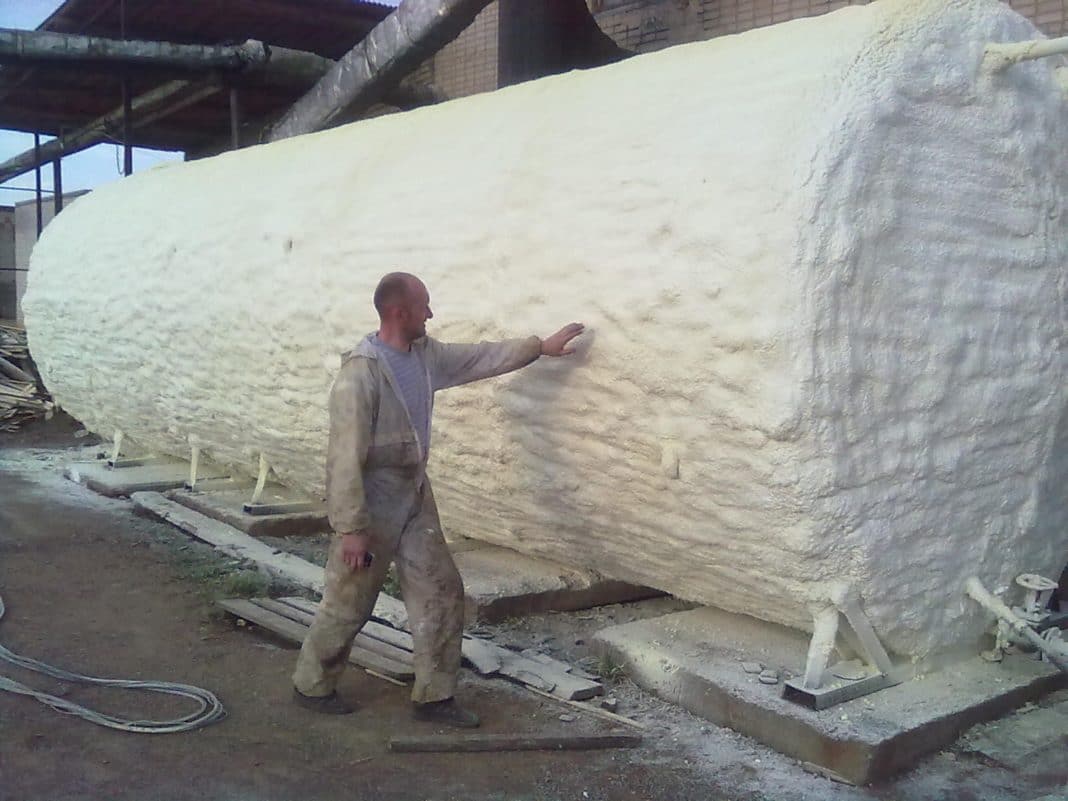

Утепление емкостей, цистерн ППУ: преимущества

1. Бесшовный монолитный слой без мостов холода.

2. Отличная адгезия к металлу, бетону и др. строительным материалам.

3. Утепление поверхностей любой формы.

4. Не дает усадки, экологичен, герметичен.

5. Не поддерживает горение, не гниет.

Утепление емкостей напыляемым ППУ прекрасно подходит для любых емкостей с различной толщиной стенки, цистерн, бункеров. Утепление поверхности производится в каждой точке, что позволяет заполнить все пробелы, трещины, края.

Сроки работ в нашей компании, как правило, занимают несколько часов. Качество безупречное, срок эксплуатации – более 30 лет.

Как утеплить агрегат

Как правильно утеплить теплоаккумулятор и какие материалы для этих целей можно использовать? На практике самостаятельного утепления применяется два вида материала: пенопласт и минеральная вата. Теплоаккумуляторы Termico утеплены заводским вторично-вспененным пенополиуретаном, который на десятки процентов эффективнее указанных утеплителей.

Использование пенопласта

Пенопласт – это недорогой материал, который позволит сохранить на более длительное время высокий уровень температуры в буферном баке. Однако ввиду свойств данного материала его целесообразно применять для квадратных конструкций. Утепление производится по всему периметру и обязательно снизу емкости. Но учтите, что толщина пенопласта не должна быть менее 100 мм. Альтернативой могут послужить другие виды гибких утеплителей. А вот что касается стыков, то их удобнее всего запенить. Для более эстетичного вида оберните теплоаккумулятор подложкой на алюминиевой основе.

Применение минеральной ваты

Использование минеральной ваты приемлемо для теплоаккумуляторов любой формы и высоты ввиду гибкости материала. Рулонные фольгированные утеплители удобны в эксплуатации и хорошо подходят для агрегатов с высокой нагреваемой поверхностью. Толщина минеральной ваты аналогична пенопласту, не менее 100 мм, а вот плотность ее должна находиться в пределах 135-145 кг/м3. Если у вас буферная емкость большого объема, тогда лучше сразу покупать минеральную вату в рулонах. Не забудьте утеплить нижнюю часть. В качестве крепежей можно использовать армированную клейкую ленту, которая одновременно и замаскирует стыки.

Таким образом, если вы уже занялись вопросом установки теплоаккумулятора, то заранее позаботьтесь о его утеплении. На это не уйдет много времени и денег, однако позволит сохранить температуру, полученную от сжигания топлива, на нужном уровне. Если у вас возникли сложности или утепление не дало нужного результата, тогда обратитесь за помощью к специалистам.

Утепление бочки методом напыления ППУ: преимущества технологии

Утепление бочек и других резервуаров с помощью данной технологии имеет следующие преимущества:

Наша компания предлагает утепление бочек и других резервуаров на очень выгодных условиях. Квалифицированная команда специалистов обеспечивает качество и оперативность проводимых работ, а также лояльных подход к ценообразованию. Мы используем сертифицированную продукцию от надежных производителей и имеем богатый опыт проведения утеплительных работ любого вида и сложности. Работа на результат является залогом нашего успеха!

Утепляем пенополиуретаном

Что такое пенополиуретан?

Пенополиуретан — это полимер, который относится к группе газонаполненных пластмасс, на 85-90 % состоящих из инертной газовой фазы. Благодаря своим, во многом универсальным, свойствам пенополиуретаны (также широко известные как ППУ) получили очень широкое всемирное распространение практически во всех сферах человеческой деятельности. Напыление пенополиуретана дает изоляционное покрытие без швов и стыков. Узнайте об истории ППУ и сферах применения.
