Устанавливаем тепловой аккумулятор своими руками

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Читать также: Группа безопасности для отопления: установка группы безопасности

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

• С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
• Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Читать также: Почему повышается давление в системе отопления

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Читать также: Температура теплоносителя в системе отопления: нормы, максимальная и минимальная температура

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

• Стальной лист, толщиной не менее 2 мм;
• Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

1. Разметка и резка в размер стального листа;
2. Сварка металлоконструкции бака;
3. Разметка и приваривание отводов и фланцев (сгонов);
4. Зачистка сварочных швов;
5. Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

• Пенопласт;
• Минеральную вату;
• Любой другой подходящий теплоизолятор.

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Читать также: Балансировочный клапан для системы отопления: принцип работы

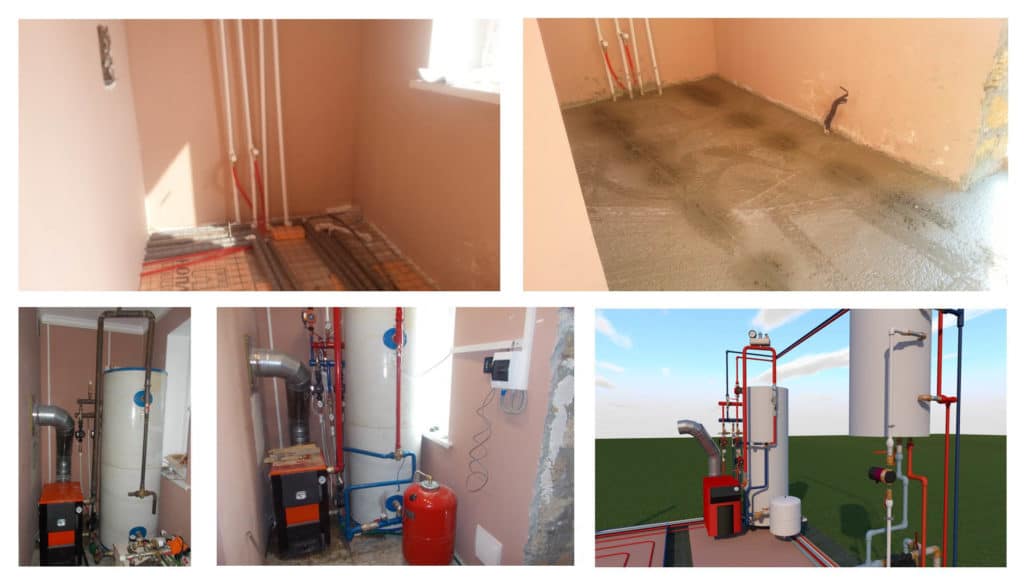

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками

Когда не рекомендуется

Бывает и так, что отопительная магистраль нуждается в быстром наборе температуры, а затем в ее снижении.

Так, большое количество теплоносителя, которое будет накапливаться в аккумуляционном резервуаре, сможет воспрепятствовать быстрому нагреванию и остыванию системы, а так же, максимально, точно, корректировать температурный режим.

Вот эти случаи:

• когда отопление необходимо на короткий промежуток времени и нет смысла в перерасходе топлива;
• когда помимо отопления, установка используется еще и как поставщик тепла для технологического оборудования и есть необходимость в точной и быстрой смене температуры – в этом случае пассивность будет только мешать.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками

Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
	20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800		3,4	2,8	2,4	2,1
2000			3,1	2,7	2,3	2,1
2400				3,2	2,8	2,5	2,2	2,0
3000					3,5	3,1	2,8	2,5	2,3
3500							3,3	3,0	2,7
4000								3,4	3,1
4500									3,5

Преимущества использования теплоаккумуляторов

Установка теплоаккумулятора направлена на достижение следующих целей:

• Котел можно будет протапливать в любое удобное время;
• Закладку каждой следующей партии топлива можно будет отложить на некоторый срок;
• Количество топлива, затрачиваемое на обогрев здания, будет снижено.

Встроенная в котел буферная емкость (тепловой аккумулятор) позволяет поддерживать комфортный микроклимат в доме и при этом снизить расход топлива на отопление. Если же такую систему дополнить датчиками и терморегуляторами, то экономия будет максимальной – при достижении определенной температуры подача тепла в контур отопления попросту прекращается.

Какие функции выполняет бак аккумулятор

Как говорилось ранее, аккумуляторный бак – это современный агрегат, который позволяет сделать отопительную систему более выгодной, экономичной и практичной. Происходит увеличение производительности за счет того, что такой агрегат выполняет следующие функции:

1. Создает дополнительный источник тепла, который в несколько раз увеличивает производительность.
2. Грамотный расход тепла от котла по всей системе.
3. Помогает обеспечить дом горячей водой, так как возможна установка дополнительных клапанов, перераспределяющих тепло по назначению. Все, что потребуется сделать, – установить специальный термостатный клапан, который будет срабатывать при температуре выше 85°С – нормальной температуре горячей воды.
4. Позволяет предохранить систему от перегрева – перегрев может вывести из строя всю систему и привести даже к негативным последствиям.
5. Увеличивает показатель КПД котла за счет повышения температуры теплоносителя и уменьшения расходуемого топлива.

Тепловые аккумуляторы могут получать и сохранять тепло из различных источников. Нажмите на фото для увеличения.

Требуется также рассчитать мощность теплоаккумулятора для создания оптимальных условий его работы. Для этого существует много способов, однако наиболее простой и проверенный – это 25 л теплоносителя для произведения 1 кВт энергии. Чем выше необходимая мощность, тем больше потребуется теплоносителя.

Устройство и принцип работы теплоаккумулятора

Устройство теплового аккумулятора с контуром горячего водоснабжения

Самый простой тепловой аккумулятор представляет собой большой бак круглого или прямоугольного сечения с установленными на разной высоте патрубками. Объем ёмкости зависит от производительности оборудования и составляет от 200 литров до 3 кубических метров. Работа аккумуляторного бака возможна за счёт высокой теплоёмкости воды (или антифриза), нагрев которой обеспечивает котёл. Толстый слой утеплителя позволяет жидкости длительное время сохранять высокую температуру, обеспечивая работоспособность отопления в течение 1 – 2 суток после отключения отопительного агрегата.

Таблица зависимости времени нагрева теплового аккумулятора от его объёма

Теплоаккумулирующая ёмкость состоит из следующих деталей:

• стальной или пластиковый бак;
• кожух;
• теплоизоляция;
• встроенный теплообменник;
• магниевый анод (при использовании металлической ёмкости);
• электрический нагреватель;
• патрубки для подключения отопительных агрегатов и контуров обогрева;
• теплоноситель.

Простейший тепловой аккумулятор не имеет встроенных теплообменников. По сути, он является термосом с патрубками для подвода и отвода теплоносителя. Несложная конструкция позволяет сделать такой бак своими руками

Важно только обеспечить требуемые герметичность и теплоизоляцию

Работа теплоаккумулирующей ёмкости в отопительной системе с геоколлектором

При использовании буферной ёмкости простого типа её совместная работа с твердотопливным оборудованием и обогревающим контуром выглядит так:

• во время работы котла происходит забор охлаждённого теплоносителя из нижней части буферного аккумулятора и его подача к отопительному агрегату для нагрева;
• горячий теплоноситель подаётся к верхней части бака, при этом перемешивания жидкости не происходит по причине её разной плотности;
• горячая вода (или антифриз) по мере надобности отбирается через другой верхний патрубок благодаря использованию циркуляционного насоса, трёхходового крана и другой регулирующей аппаратуры;
• охлаждённый теплоноситель из контура обогрева возвращается в нижнюю часть ёмкости.

Послойное разделение жидкости в баке буферной ёмкости позволяет производить отбор теплоносителя нужной температуры.

Виды и строение теплоаккумуляторов

Ёмкости различают по материалу, который применяется как термоаккумулирующий:

• твердотельные;
• паровые;
• а также термохимические;
• жидкостные;
• с добавочным нагревом.

Вверху бака расположены пара штуцеров (патрубков), предназначенные для совмещения с котлом и всей системой, а также клапаном-предохранителем для спуска лишнего воздуха, если давление в глубине повысится. Внизу есть кран, через который можно спустить воду. Также производитель иногда размещает тут фланцы для монтажа датчика давления и температуры.

Внимание! Ёмкость работает за счет разности давления воды, создаваемой насосом. Встроенный тепловой аккумулятор в разы увеличивает инерционность всей отопительной системы

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

1. При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
2. Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

• основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
• теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
• внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
• присоединительные штуцера, врезанные в основную емкость;
• погружные гильзы для установки термометра и манометра.

Это интересно: Делаем твердотопливный котел своими руками — распишем по пунктам

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

• обеспечение пользователя горячей водой;
• нормализация температурного режима в обогреваемых помещениях;
• повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
• возможность объединения нескольких тепловых источников в единый контур;
• накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

• ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
• более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Как установить и подключить топливный насос

Переходим к подключению топливного насоса. Его крепежную резинку сбрызгиваете жидкостью WD40 (иначе бочонок не налезет), и натягиваете на насос.

Там, где у топливонасоса расположен клеммник под провода – это выход на отопитель.

С другой стороны подключается трубка от бачка с дизтопливом. Закрепляете топливный насос на стенке под углом в 45 градусов или строго вертикально.

В этом случае в нем не будет скапливаться воздух и жидкость будет полностью заполнять все пространство.

При этом желательно сам насос ставить ниже бака с соляркой, а топливный шланг не должен иметь крутых заворотов.

Это делается, чтобы в случае завоздушивания (например открыли крышку подлить ДТ или проверить уровень), воздух мог легко выходить из трубки наверх в бак. Иначе насос будет очень долго прокачиваться.

Говорят, что этот насос один из самых слабых элементов системы и “летит” в первую очередь. Благо китайцы у себя продают их в немерянном количестве. Подобрать под свою вебасту нужную модельку можете вот здесь.

Как рассчитать требуемый объем теплоаккумулятора

Слишком большой или слишком маленький резервуар для накопления тепла в виде нагретого теплоносителя– это неэффективное решение, поэтому требуемый объем резервуара подлежит математическому расчету, точные результаты которого получить сложно из-за приблизительных первоначальных данных – тепловых потерь в помещении, свойств утеплителя стен и фундамента дома, теплоизолирующих качеств стройматериалов стен, перекрытий и перегородок, этих же параметров оконных и дверных проемов. Но приблизительно провести расчет теплоаккумулятора все же можно, и рассчитан такой прием именно на незнание точных тепловых потерь здания, тем более, если его только предстоит построить.

Выбор размеров и объема резервуара под тепловой аккумулятор можно сделать, отталкиваясь от следующих параметров:

1. Общая площадь отапливаемых помещений;
2. Тепловая мощность нагревательного оборудования.

Эти два параметра и определяют объем ТА.

Допустим, необходимо вычислить объем теплового аккумулятора для отопительной системы, исходя из отапливаемой площади помещения. Формула для расчета простая: площадь в квадратных метрах умножается на четыре (Sx 4). Например, для дома общей отапливаемой площадью 50 м2 потребуется резервуар на 200 литров. При таком объеме ТА, как показывает практика, загружать котле твердым топливом можно всего одни раз в сутки. Это – очень хорошая экономия и очень хороший КПД.

Расчет объема теплоаккумулятора отопления

Знающие хозяева скажут, что можно просто установить пиролизный котел, который будет работать так же. Но работа такого котла немного сложнее и менее эффективна, так как:

1. Сначала топливо возгорается и разгорается;
2. Затем ограничивается подача воздуха;
3. Последним активируется тление топлива (пиролиз).

При возгорании топлива температура теплоносителя резко возрастает, а пиролизный процесс поддерживает ее на заданном уровне, причем во время протекания пиролиза много тепловой энергии просто исчезает в трубу дымохода, не обогревая почти ничего. Еще один минус – при открытой системе отопления на пиках разогрева теплоноситель может закипать и выплескиваться из расширительного бачка, а при использовании ПВХ труб для разводки отопления они быстрее выходят из строя от высокой температуры.

Домашний аккумулятор тепла и его принцип работы

Основная задача, которую выполняет теплоаккумулятор – это поддержание отопительной системы дома с помощью горячей воды, когда по каким-либо причинам не греется печь или котел. При грамотной установке устройства можно добиться улучшения качества обогрева жилья и экономии электроэнергии.

Простыми словами, это большой резервуар с водой, заключенный в теплоизоляционную оболочку.

Преимущества использования аккумулятора тепла:

• Даже при полной остановке работы котлов отопления – помещение будет обогреваться;
• При наличии теплоаккумулятора котел можно не топить на ночь, что даст в итоге нехилую экономию;
• Благодаря тому, что аккумулятор принимает на себя излишки тепла – исключается риск перегрева отопительного контура;
• Есть возможность соединить несколько источников тепла, например, вмонтировать в теплоаккумулятор тэны.

Недостатком теплового аккумулятора считаются его размеры и вес. Они немаленькие и для удобства использования устройства, желательно отвести для него отдельную комнату.

Тепловой аккумулятор (его еще иногда называет буферной емкостью) может играть роль водонагревателя, если внутрь него встроить змеевик. Правда, нагревать воду в большом объеме все же не получится. Заряжать термоаккумулятор можно не только с помощью котла, но и посредством солнечного коллектора. Для этого тоже встраивается змеевик, через который будет течь нагретая солнцем жидкость.

Принцип работы теплоаккумулятора

Теплоаккумулятор

Теплоаккумулятор представляет собой большую емкость, заполненную водой. Она нагревается от системы отопления прямым или косвенным образом. В результате этого температура воды повышается до максимального значения. Когда перестает работать котел происходит обратный процесс — энергия от нагретой воды передается теплоносителю.

Для выполнения этой задачи подключение к системе отопления теплоаккумулятора должно выполняться на максимально близком расстоянии от выходного патрубка котла. Кроме этого предъявляются следующие требования к конструкции:

• Правильно рассчитать объем. Он напрямую зависит от площади отапливаемого помещения;
• Теплоизоляция стенок. Это необходимо для уменьшения тепловых потерь, чтобы обеспечить максимальную теплоемкость;
• Возможность дополнительной функции горячего водоснабжения (ГВС).

Подобная система отопления с теплоаккумулятором может обеспечить уменьшение расхода топлива до 30%.

Однако перед планированием изготовления и установки теплоаккумулятора следует учитывать такие негативные факторы:

• Уменьшение КПД. Так как часть энергии от теплоносителя будет расходоваться на нагрев воды, то температура в радиаторах будет ниже, чем без теплоаккумулятора;
• Эффективный самодельный теплоаккумулятор отопления актуально устанавливать только для систем с высоким температурным режимом работы – от 80/60. В противном случае потери тепла за счет нагрева воды значительно уменьшат степень нагрева воздуха в комнатах;
• Большой объем емкости. Для аккумулирования достаточной энергии следует выбирать теплоаккумуляторы большой вместительности. Только так их работа будет по-настоящему эффективной.

Перед самостоятельным изготовлением необходимо сначала определиться с оптимальной конструкцией.

Купить или изготовить самостоятельно?

Это вопрос касается, в первую очередь, рисков, а не расходов. Отопительное оборудование представляет собой сбалансированную систему, и внедрение компонента, не прошедшего заводские испытания, о параметрах производительности которого есть лишь ориентировочное представление, может стать причиной поломки всей цепи. Экономия, проявившаяся в результате собственноручной сборки, нивелируется потенциальными расходами на отладку и ремонт дорогостоящих агрегатов.

Тепловой аккумулятор У200 Прометей – бюджетное решение для небольших систем

Профессиональный расчет теплового аккумулятора позволит приобрести модель, оптимально соответствующую эксплуатационным условиям и запросам жильцов. В этом случае следует ожидать снижения расходов на энергоресурсы, что более существенно, по сравнению со стоимостью аппарата.

Какой теплоаккумулятор лучше

Буферная емкость должна занимать мало места, полностью соответствовать по своим техническим характеристикам параметрам котла. Оборудование не должно иметь сложную систему подключения. Теплоизоляция лучшего оборудования полностью соответствует требованиям пожарной безопасности и позитивно действует на КПД системы обогрева, не позволяет обжечь руку при случайном касании. Такая накопительная емкость поможет снизить ежегодные расходы на топливо на 30-50%.

Наши эксперты проанализировали предложения лучших мировых производителей и, в зависимости от особенностей эксплуатации, рекомендуют следующие модели термоаккумуляторов:

• Hajdu AQ PT6 500 – компактная модель для небольшого загородного дома;
• S-Tank Hfwt Duo -1000 – практичная емкость для системы отопления особняка;
• Electricboiler Heat Tank – накопитель для небольшого производственного предприятия4
• Oso Accu АS – компактный теплоаккумулятор для дачного домика.

Какой должна быть буферная емкость, способный ежедневно поддерживать тепло и комфорт в доме, оберегать котел от перегрева на протяжении долгой зимы? Только лучшие накопители с хорошей термоизоляцией могут справиться с поставленной задачей.

Что дает установка теплоаккумулятора?

• протопка твердотопливного котла в удобное для домовладельца время;
• увеличение временного промежутка между закладкой очередной порции топлива;
• оптимизируется расход твёрдого топлива для обогрева помещения.

Совместив основное отопление с буферной аккумулирующей ёмкостью, появляется возможность в значительной степени снизить расходы энергоресурсов не в ущерб комфорту проживания жильцов. При этом экономия может быть значительно увеличена при установке дополнительных датчиков и терморегуляторов. Благодаря этому, когда температура в доме достигла заданных параметров, прекращается поступление теплоносителя в радиаторы.

Вырабатываемая тепловая энергия котлом, который продолжает работать, начинает накапливаться в теплоаккумуляторе. После того как теплоноситель остынет тепло из буферной ёмкости начинает передаваться обратно в отопительную систему мимо остывшего котла. При этом чем больше ёмкость теплоаккумулятора тем дольше отопление будет работать за счёт накопленного тепла.

Теплоаккумулятор: основные шаги самостоятельного изготовления

Поскольку важным критерием эффективности теплового аккумулятора является его объем, то выбор металлической емкости следует считать наиболее важным этапом, обеспечивающим максимальную утилитарность данного элемента системы отопления. Знатоки рекомендуют подбирать баки объемом от 150 л и более.

Также потребуются следующие материалы:

• бетонная плита;
• скотч широкий;
• теплоизолирующий материал: тепловой аккумулятор имеет устройство, схожее со строением бытового термоса, и сохранение температуры жидкости в нем обеспечивается за счет хорошей теплоизоляции;
• трубы из меди либо ТЭНы.

Размещение корпуса изготавливаемого теплоаккумулятора — вопрос наличия свободного пространства в доме либо на прилагающем участке. Значительный его объем подразумевает отдельное помещение типа топочной, что не всегда соответствует плану жилого дома; потому более целесообразно устанавливать аккумулятор тепла вне жилого помещения.

Технология сборки теплоаккумулятора

Составление чертежа для самостоятельной сборки теплового аккумулятора позволяет изначально  представить и понять во всех подробностях будущую конструкцию агрегата. Весь процесс изготовления состоит из нескольких основных шагов, выполняя которые, можно быстро получить требуемое устройство с заданными параметрами.

Первый шаг — подготовка бочки, состоящая в тщательной ее промывке и удалении мусора, зачистке участков с признаками начинающейся коррозии, покрытии слоем антикоррозийной краски.

Второй шаг — выбор и подготовка теплоизоляции. Этот материал призван обеспечивать максимально длительный срок сохранения температуры жидкости, потому его теплоизоляционные свойства должны быть идеальными.

В качестве теплоизоляции наиболее часто используется минеральная вата: она демократична в ценовом отношении и отличается продолжительным сроком службы. Ею тщательно оборачивается вся бочка с внешней стороны, затем этот слой закрепляется с помощью широкого скотча. Для лучшего поддержания температуры укрепленную минеральную вату оборачивают листовым металлом либо фольгированной пленкой.

Третий шаг — определение вида нагревательного элемента. Им могут стать ТЭНы, однако этот вариант небезопасен при использовании и имеет высокие требования к установке. Потому в качестве альтернативы может использоваться змеевик.

Для самостоятельного изготовления змеевика следует взять медную трубку диаметром не менее 3 см. Длина ее может различаться в зависимости от размера корпуса теплоаккумулятора: обычно она составляет от 7 до 15 метров. Труба сворачивается в форме спирали и надежно крепится внутри бочки.

Заключительные работы состоят в установке отводного патрубка в верхней части полученной конструкции и вводного патрубка в ее нижней части. Оба патрубка в обязательном порядке снабжаются кранами. Через нижний патрубок вода поступает в агрегат, а патрубок в верхней части теплоаккумулятора обеспечивает отбор  тепла, сохраненного устройством.

Подключаем и наслаждаемся!

Теперь — подключение. Самостоятельно изготовленный тепловой аккумулятор прост в использовании, безопасен и экономичен. Однако следует соблюдать ряд простых правил его подключения для гарантированно долгой работы устройства без серьезных поломок.

1. Через весь бак должен быть установлен обратный трубопровод, на его двух концах требуется предусмотреть соответственно вход и выход.
2. Соединение емкости и обратки котла должно производиться в первую очередь.
3. Между емкостью и обраткой устанавливается циркулярный насос (он должен располагаться как отсекающий кран, со второй стороны).
4. Подающий трубопровод выводится по той же технологии (см. п. 3).

Изготовление простейшего теплового аккумулятора своими руками производится достаточно легко и быстро и позволяет экономить средства при отоплении частного дома за счет накопления тепловой энергии, вырабатываемой основным котлом отопления.

Надеемся, что представленный нами материал поможет вам сделать ваш дом более комфортным, а его отопление более экономичным. Будем рады прочитать и ваши комментарии на эту тему.

В представленном ниже видео можно почерпнуть еще больше информации о теплоаккумуляторах.

Преимущества и недостатки агрегатов

К преимуществам теплоаккумулирующих ёмкостей можно отнести:

• возможность накопления тепла во время работы котла и последующей отдачи энергии при его отключении;
• защиту отопительной системы от перегрева;
• способность соединить в одну схему несколько тепловых агрегатов, работающих на различных видах энергии;
• значительное повышение КПД котлов за счёт возможности их эксплуатации при повышенных температурах (как известно, в таком режиме происходит минимум потерь от преобразования энергии из одного состояния в другое);
• уменьшение числа загрузок твердотопливного котла и равномерное временное распределение тепла при его работе;
• возможность подключения контура горячего водоснабжения.

К явным недостаткам буферного аккумулятора относится его громоздкая конструкция и увеличение стоимости отопительной системы, связанное с необходимостью покупки и монтажа дополнительного оборудования.

Как изготовить и подключить теплоаккумулятор своими руками

Решить вопрос, как изготовить теплоаккумулятор для отопления своими руками, не очень сложно, особенно если вы умеете пользоваться сварочным аппаратом. Простейший конденсатор тепла, в задачи которого входит увеличение КПД системы отопления, представляет собой обыкновенную, хорошо утепленную емкость, в которую врезаны патрубки для подключения трубопроводов и некоторого оборудования в виде датчиков температуры, давления и взрывного клапана. Изготовить такое устройство можно либо из трубы большого диаметра, либо из листового железа – из этих материалов собирается полностью герметичная емкость, в которую впоследствии врезается два патрубка для подключения подающих трубопроводов (их вваривают в самой верхней точке бака) и два патрубка для обратного трубопровода (ввариваются в самой нижней точке емкости). Каждая пара резьбовых патрубков устанавливается четко друг напротив друга. Теперь вверху бака дополнительно ввариваем полудюймовые муфты (минимум 2шт.) и в них устанавливаем термометр и взрывной клапан. Последний при обвязке лучше подключить к дренажному каналу стационарным трубопроводом.

Как сделать теплоаккумулятор для отопления своими руками фото

Завершающим этапом изготовления теплоаккумулятора своими руками является его теплоизоляция – в заводских условиях для этого используется двухкомпонентный полиуретановый герметик (монтажная пена), но ничего страшного не произойдет, если утепление бака осуществить обычной монтажной пеной. Дело здесь только в стоимости утепления – лучше обзавестись пистолетом и производить утепление бака профессиональными баллонами монтажной пены. В принципе, бак готов к подключению и эксплуатации, но если вам не нравится его внешний вид, то можете поместить его в еще один корпус, самостоятельно изготовленный из тонколистовой стали.

В завершение темы несколько слов о рациональности использования теплового аккумулятора в системах отопления. Как и говорилось выше, его применяют в системах отопления с твердотопливными котлами или солнечными коллекторами. Но и в других ситуациях его применение будет полностью оправдано. Взять, к примеру, электрокотел и оплату за потребленную им энергию по двухтарифному счетчику – ночью энергия дешевле, и его можно включать на полную катушку. Днем же его функцию частично будет выполнять теплоаккумулятор. Экономия налицо. Точно так же обстоят дела и с газовым котельным оборудованием – здесь экономичная работа отопительной системы достигается за счет циклов поочередного использования теплоаккумулятора и самого котла. Кроме того, бак, установленный первым от котла, будет дольше поддерживать в нем высокую температуру и, как результат, перерывы между включением и выключением газовой горелки будут значительно больше. Автор статьи Александр Куликов

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

• в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
• верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
• циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом
