Термостатический клапан для радиатора отопления

Большие помещения, имеющие отдельные отопительный котел и/или насос подачи теплоносителя

Клапан для радиатора

На складе или в мастерской, где стены заняты стеллажами, станками и верстаками, обычно отсутствуют радиаторы отопления, а система выполнена в виде проходящих по периметру труб большого диаметра. При такой ситуации рациональна установка термостатического клапана на насос или котел. Хорошо подойдут модели с выносным, до 15-ти метров, датчиком, который размещается ближе к центру помещения или в той его части, где требуется создать микроклимат.

Если осуществляется регулировка котла, то контролирующее устройство монтируется на трубе возврата перед отопительным агрегатом. При такой схеме по мере прогрева помещения к отопителю будет подаваться меньше жидкости.
В случае, когда удобнее ограничить насос, клапан устанавливают на выходе из этого агрегата. Такой метод снизит скорость циркуляции воды или антифриза, что позволит автоматике котла уменьшить мощность работы нагревателя.

Различия и назначение термоклапана

Конструктивно термостатический клапан для радиатора отопления очень сильно напоминает стандартный вентиль. Устройство термоклапана включает в себя седло и запорный конус, позволяющий открывать или закрывать просвет, через который перемещается теплоноситель. Именно этот принцип лежит в основе работы клапана – регулируя количество теплоносителя, можно влиять на теплоотдачу радиатора.

Клапаны, устанавливаемые на однотрубную и двухтрубную разводку, имеют некоторые отличия:

Термостатический вентиль для радиаторов однотрубной системы имеет более низкое гидравлическое сопротивление (обычно разница этой величины двукратная), которое позволяет сбалансировать систему;
В системах с естественной циркуляцией теплоносителя обычно устанавливаются те же клапаны, что и для однотрубных систем – гидравлическое сопротивление в результате повысится, но нарушения работоспособности системы за этим не последует;
Для двухтрубного отопления, соответственно, используются клапаны с увеличенным гидравлическим сопротивлением.

Для изготовления клапанов могут использоваться следующие материалы:

Бронза с покрытием из хрома и никеля;
Латунь с никелевым покрытием;
Нержавеющая сталь.

Все эти металлы защищены от воздействия коррозии, поэтому их и используют в отопительных системах. Самым выгодным вариантом является нержавейка – она отлично выдерживает заданные условия эксплуатации. Единственным недостатком нержавеющих клапанов является их высокая стоимость.

Клапаны из латуни и бронзы более распространены и доступны, а срок их службы находится почти на одинаковом уровне

При выборе таких клапанов стоит обращать внимание на производителя – компании с хорошей репутацией следят за качеством используемых сплавов, в отличие от неизвестных фирм, выпускающих изделия откровенно сомнительного качества

Последнее отличие клапанов – тип исполнения. Существуют прямые и угловые клапаны, и выбор подходящего типа осуществляется в зависимости от того, как в системе устанавливаются радиаторы.

Принцип действия и классификация

Термостатические клапаны используются для регулировки температуры в системе отопления. Выполняется это с высокой точностью, устройство способно обнаруживать колебания величиной в 1 °С. Этот высокоточный элемент с выносным регулятором позволяет точно фиксировать обогрев помещения.

Устройство оснащено тремя основными элементами: датчиком, поршнем и клапаном. На этой основе оно способно открывать и закрывать поток воды. В первом случае, жидкость свободно протекает через клапан, повышая температуру в системе отопления. Если же она превысит заданный лимит, то поршень задействует клапан, блокирующий поток воды.

Читать также: Температура теплого пола: оптимальная и максимальная

Термоклапан имеет множество классификаций, различающихся по некоторым факторам. Среди них классификации:

По типу систем отопления;
По термочувствительной среде;
По способу установки.

По первой классификации термочувствительные клапаны изготавливаются для однотрубных и двухтрубных систем. Их основное различие в том, что термоклапан для однотрубных систем отопления имеет увеличенную пропускную способность, что позволяет обеспечить достаточную эффективность по сравнению с двухтрубным вариантом.

Клапаны для разных типов систем не совместимы, поэтому игнорировать их тип при установке нельзя. Это приведет к некорректной работе систем отопления или же их поломке.

Читать также: Какая система отопления лучше: одно-или двухтрубная, открытая или закрытая

Далее идет разделение по термочувствительной среде. Клапан оснащен датчиком температуры, наполненным специальным веществом. Именно по нему определяется следующая классификация, в которой отмечают следующие варианты:

Газонаполненные;
Парафиновые;
Жидкостные.

Вещество в датчике влияет на ключевой фактор работы устройства — скорость определения температуры. Это отражается на точности ее регулировки, а также на интенсивности работы котла. Рейтинг термочувствительных веществ определяется по их плотности, что и влияет на скорость срабатывания. Лучшие и самые дорогостоящие варианты с газовым наполнителем, а худшие и дешевые — парафиновые. Чаще всего используются варианты с жидкостным датчиком. Их настройка практически не отличается, ведь они работают по одному принципу.

По способу установки термостатические клапаны разделяются на:

Прямые;
Осевые;
Угловые;
Левосторонние;
Правосторонние.

Поэтому важно учитывать эти факторы при планировке системы отопления и расположении радиатора. Это позволит установить элемент в правильной позиции, при этом имея свободный доступ к нему в период эксплуатации системы

Настройка термостата. Рекомендации профессионалов

Чтобы терморегулятор функционировал долго и корректно, сразу после его монтажа проводят настройку.

Этапы настройки термостата:

Закрыть в комнате двери и окна, установить термометр на нужной отметке.
Повернуть ручку терморегулятора влево до упора, открыв тем самым полный доступ горячей воде.
Дождаться, пока температура не поднимется на 5-6 градусов по Цельсию.
Повернуть вентиль до упора в обратную сторону (вправо). В комнате постепенно станет прохладнее.
Как только температура дойдёт до оптимального уровня, вентиль плавно поворачивают влево. Когда батарея зашумит, а её корпус станет тёплым, тогда можно прекращать вращение, так как именно такое положение термоголовки будет обеспечивать комфортный уровень обогрева.

Процедура настройки термостата позволяет откалибровать прибор. Она одинакова почти для всех устройств. Калибровка некоторых терморегуляторов проходит по другой схеме, ознакомиться с которой детально можно в паспорте устройства.

Таким образом, радиаторы отопления с регулятором температуры – практичны и экономичны, особенно для частных домов. Терморегуляторы легко устанавливаются, не требуют дополнительных затрат на обслуживание, создают комфортный микроклимат в помещении и экономят денежные средства, затрачиваемые на отопление.

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

схему подключения и тип радиаторов;
их удаленность от нагревательного котла;
качество теплоносителя;
особенности эксплуатации помещения;
климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.

Особенности выбора

Материал

Лучшими приборами считают терморегуляторы, корпус которых изготовлен из нержавеющей стали. Но они являются самыми дорогими устройствами.

Выбирать более дешёвые изделия из латуни и бронзы с гальваникой надо у известных производителей.

Способ исполнения

О того, как подключён радиатор, подбирают проходные, осевые или угловые приборы. Об этом подробно было сказано выше. Для сложных узлов подключения используют 3-х ходовые клапаны.

При покупке прибора нужно убедиться в том, что термоклапан предназначен для подключения к одно или двухтрубной системе отопления.

Вид датчика

Наибольшей популярностью пользуются газовые датчики. Затем следуют жидкостные устройства.

Заключают список парафиновые термодатчики.

Подключение клапана

На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния

Таким образом, он более точно сможет определить температуру воздуха в помещении.
Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

Твердотопливный котел – осуществляет отопление здания.
Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
Термостатический клапан – регулирует температуру теплоносителя.
Радиатор отопления – выполняет обогрев помещения.
Балансировочный клапан – регулирует давление в трубопроводе.
Расширительный бак – помещает излишнюю жидкость в результате её расширения.
Запорная арматура – перекрывает поток жидкости.
Фильтр – производит очистку воды.
Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
Манометр – определяет давление в трубопроводе.
Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

По месту расположения датчика тепла различают модели:

со встроенным терморегулятором;
с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления	Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.	Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

из нержавеющей стали – дорогие, но самые долговечные модели;
бронзы, покрытой никелем и хромом;
никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Какие существуют разновидности термостатических головок

Изделия можно условно разделить на 3 группы:

ручного типа;
механические;
электрические.

Варианты представлены от более доступного к дорогому. Необходимо знать, чем они отличаются, чтобы сделать выбор.

Ручные

Самый простой способ регулировки температуры радиаторов термостатический клапан и ручка

По принципу действия напоминают шаровой кран. Внутри головки предусмотрено увеличенное отверстие, которое перекрывается или, наоборот, открывается путем поворота ручки терморегулятора. Как результат, приводится в движение рабочий шток. Конусообразный наконечник опускается, перекрывая отверстие. Благодаря надежности, такой вариант клапанов можно использовать вместо вентилей при подключении батарей (ставится запорная арматура). Главным недостатком является необходимость участия человека для регулировки подачи теплоносителя.

Механические

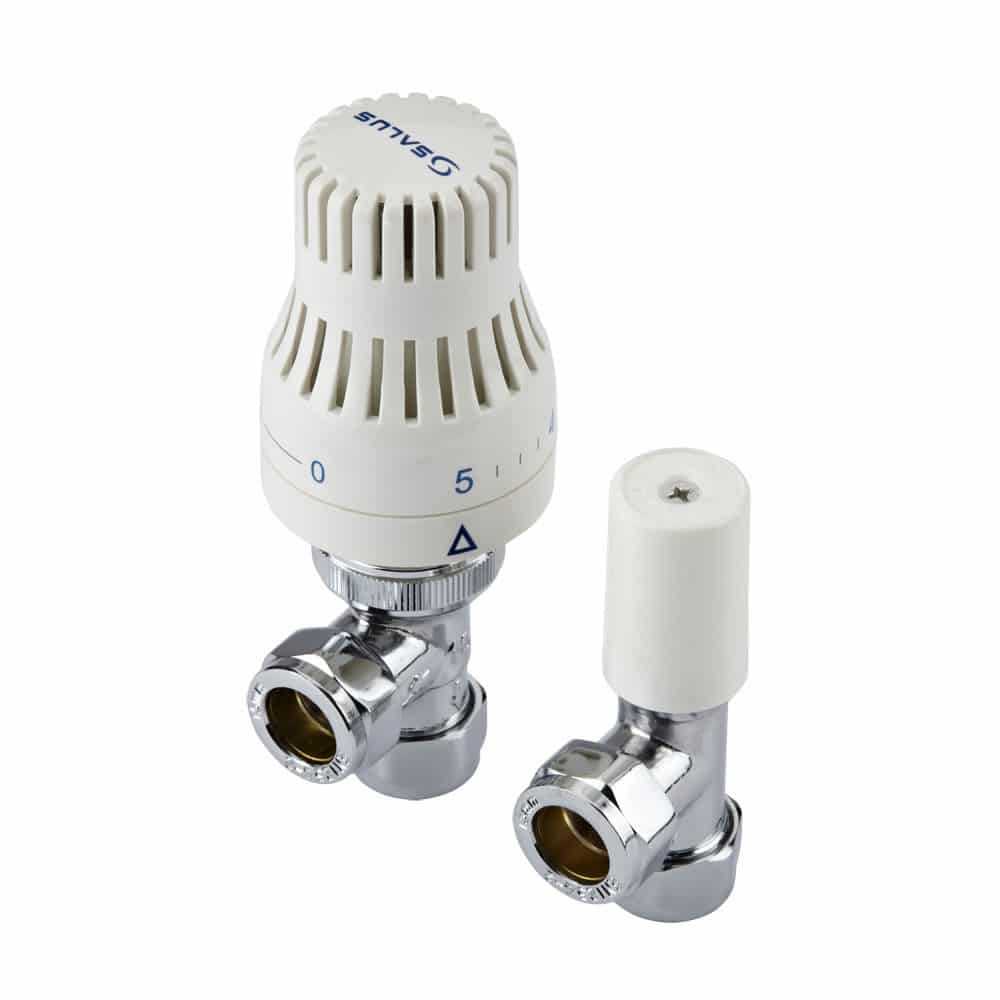

Устройство механического терморегулятора для радиаторов

Элемент системы отопления поддерживает температуру благодаря физическим процессам. Участие человека при этом нужно, но не постоянно. Внутри механической термостатической головки находится сильфон с рабочей средой. Вещество внутри капсулы расширяется и возвращается к прежним параметрам, за счет чего происходит регулировка температуры окружающей среды, т. к. увеличивается или уменьшается отверстие внутри клапана – теплоноситель течет более/менее интенсивно (шток опускается или поднимается). Принцип действия основан на свойствах рабочей среды внутри капсулы – она отличается высоким коэффициентом расширения.

С газообразной или жидкой средой внутри сильфона

Это яркий пример описанного выше терморегулятора механического типа. Он позволяет поддерживать заданную температуру с точностью до 1°С. Параметры окружающей среды напрямую зависят от свойств рабочей среды. Чем она более инертна, тем меньше подвергается стороннему воздействию. Наиболее распространены изделия, внутри которых находятся сильфоны с жидкостью. Такая среда расширяется медленнее, чем газ, однако она более доступна.

С выносным датчиком

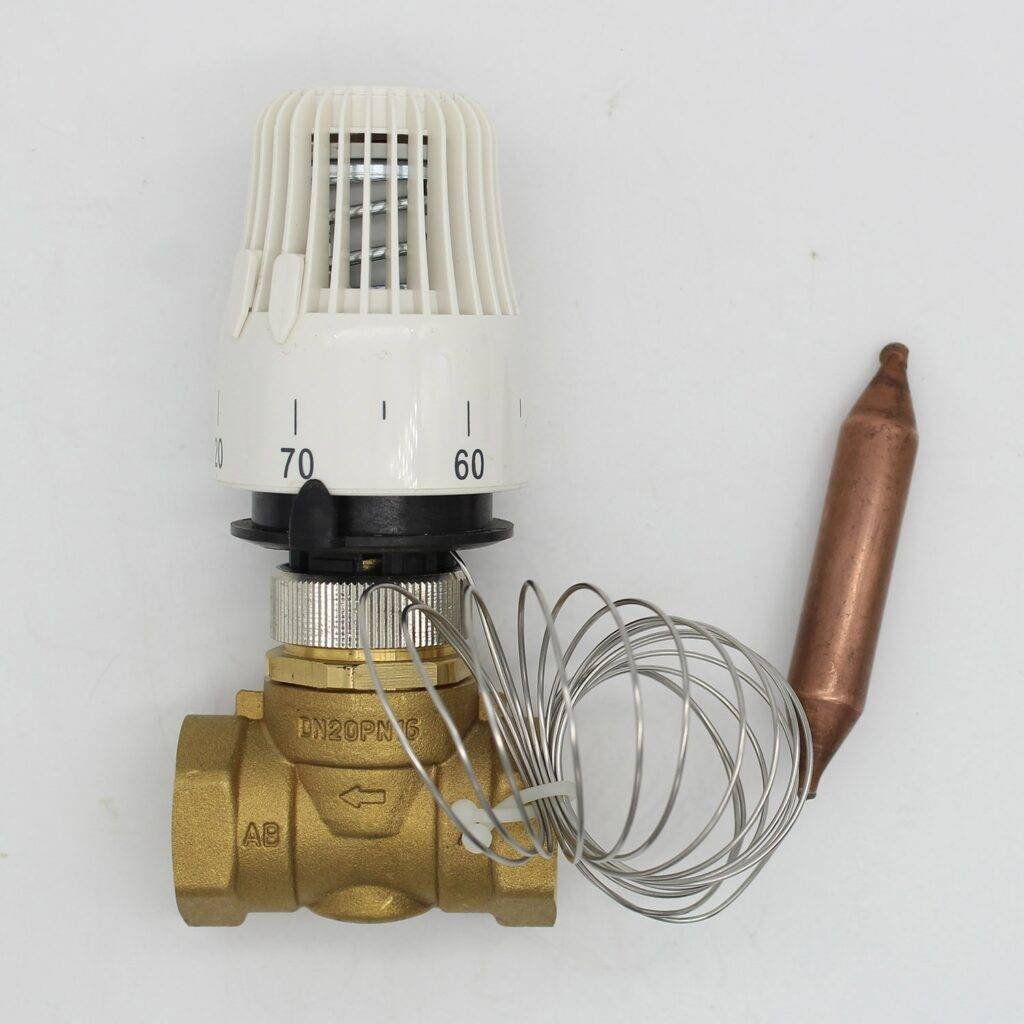

Терморегулятор для радиаторов с выносным датчиком

Термодатчик находится дальше от терморегулятора, что позволяет точнее измерять параметры окружающей среды – на расстоянии от батареи. Соединяются элементы устройства капиллярной трубкой. Преимуществом такого варианта является возможность расположения датчика в любой точке, где необходимо произвести измерения. Это повышает точность полученного значения. Однако стоимость изделия выше, чем других механических аналогов.

Электронные термостатические головки

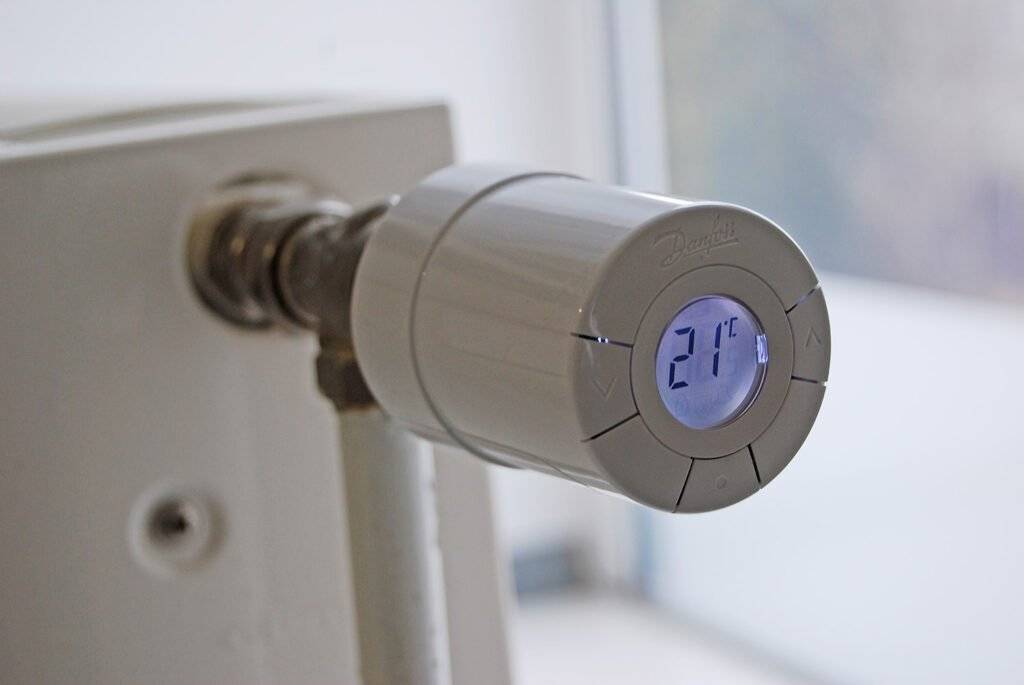

Электронные термоголовки для радиаторов

Чтобы такое устройство функционировало, предусматриваются батарейки. Это позволит термодатчику выполнять основные функции и запоминать результат. Отличает электронные элементы системы отопления более крупный размер. Принцип действия основан на передвижении штока под воздействием электрического импульса. За управление ответственен микропроцессор.

У датчика этого вида есть ряд преимуществ:

высокая точность измерений;
дополнительные функции, например, менять температуру воздуха в помещении по заданному времени;
человеку не нужно участвовать в настройке работы радиатора: температура меняется автоматически, в помещении всегда комфортно находиться.

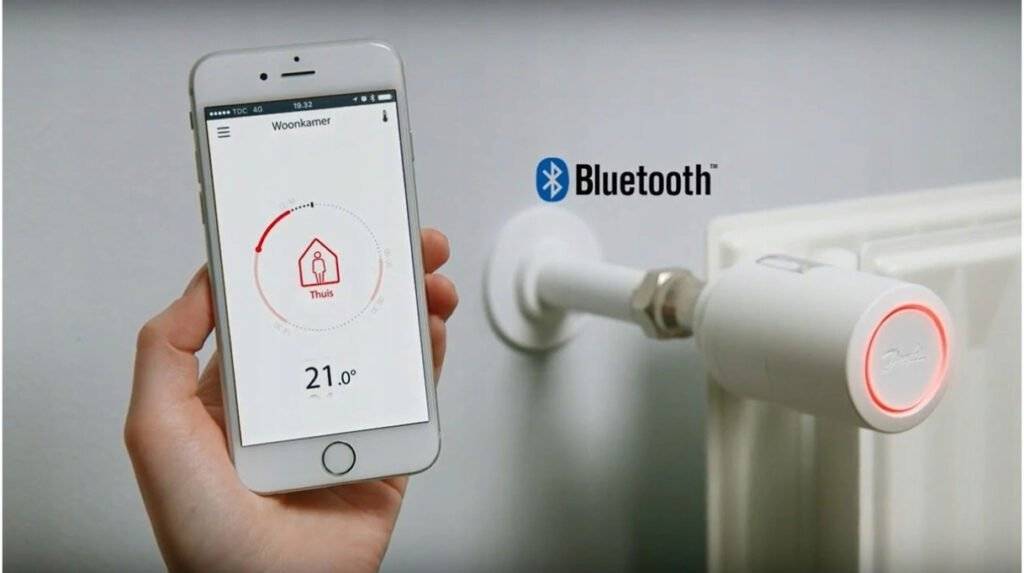

Электронные терморегуляторы для радиаторов с управлением со смартфона

Но есть и минусы, хоть и не столь существенные:

более высокая цена;
постепенное снижение емкости батареек, их нужно менять время от времени;
большой размер.

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Зачем нужен терморегулятор?

Терморегулятор (по-другому термостат) – это устройство, которое крепится к батарее и позволяет регулировать температуру воздуха в помещении. Отдельные модели термостатов программируются на поддержание разной температуры в разные дни, в разное время суток.

Терморегулятор для радиатора отопления

Терморегулятор не только создаёт комфортную среду для обитателей жилища, но и позволяет сэкономить на отоплении. Для экономии денежных средств в многоквартирных домах должен быть установлен теплосчётчик. В частных домах затраты на приобретение и установку терморегулятора окупаются за один сезон отопления.

Термостат легко монтируется на радиатор, не требует никаких затрат во время эксплуатации, поддерживает широкий диапазон температур (от +5 до +27 градусов по Цельсию), стильно смотрится внешне и чётко работает.

В процессе работы термостата нет необходимости проводить профилактическое или техническое обслуживание.

Терморегуляторы применяются не только в комнатах квартир и домов, но и в нежилых помещениях. В котельных термостат используется для защиты оборудования от перегрева и высоких нагрузок. Его устанавливают на выходе из котла (или бойлера). Терморегулятор не допустит возникновения аварии в системе отопления, контролируя повышение температуры и давления воды. Он служит гарантией безопасности от пожаров и взрывов газовых котлов.

Терморегулятор на выходе из котла (или бойлера).

Посредством термостатов можно контролировать температуру в производственных цехах, складах, автомобилях (например, марки Бугатти). Используют их даже в холодильных камерах. Для этого приобретаются незамерзающие приборы.

Термостаты, предназначенные для работы в экстремальных условиях, для нежилых помещений, способны поддерживать температурный режим в диапазоне от -20 до +70 градусов по Цельсию.

Ещё одно преимущество терморегулятора – долговечность. На каждый прибор производитель даёт гарантию от 1 года.

На домашнем терморегуляторе можно установить температуру в пределах от 5 до 30 градусов по Цельсию с шагом в 1 градус.
