Турбодефлектор своими руками: чертёж и этапы работы

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Как работают?

— ОСЬ ВРАЩЕНИЯ с заводской балансировкой обеспечивает равномерность и плавность вращения лопастей*. — АКТИВНАЯ ГОЛОВКА, адаптированная под различные климатические условия, при вращении обеспечивает усиление тяги в вентиляционном канале минимум на 25%*. — УЗЕЛ ВРАЩЕНИЯ, защищенный от попадания влаги с помощью собственной технологии aqua lock, позволяет эксплуатировать устройство при температуре от -50 до +50°С**. — ОСНОВАНИЕ ТУРБОДЕФЛЕКТОРА, выполненное из качественной стали, служит для надежной фиксации турбодефлектора на любом типе крыши***. * НИР «Исследования характеристик ротационной вентиляционной турбины «Турбодефлектор Rotado», Казанский Национальный исследовательский технический университет им. А. Н. Туполева — КАИ, 2018 г. ** Результаты собственных испытаний ООО Турбодефлектор, 2018 г. *** Крепление осуществляется через соответствующий конкретному типу крыши переход.

Как работают?

Как и у всего гениального, принцип функционирования ветровых колпаков весьма прост. Ветер, ударяясь об его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой вытяжной трубе, наоборот, увеличивается.

Поэтому логично, что между сопротивлением устройства и тягой внутри каналов существует прямая зависимость.

На эффективность дефлекторов влияет: конструктивные особенности и форма, габаритные размеры, высота, на которой смонтировано приспособление.

Однако при всех своих положительных сторонах дефлекторы не лишены и определенных недостатков: при вертикальном направление ветра происходит соприкосновение воздушной массы с верхним участком приспособления, при этом отработка не может полноценно выбрасываться во внешнюю среду. Для исключения подобных явлений принято использовать вариации с двумя конусами. Также следует отметить, что в холодное время года дефлекторы требуют особенного контроля, их конструкция может быть нарушена из-за образовавшейся наледи.

Что такое турбодефлектор

Турбодефлектор из оцинковки с декоративным покрытием

Речь идет о специальном механизме вентсистемы, предназначенном для принудительной вытяжки. При этом ключевое преимущество турбодефлектора заключается в работе за счет силы ветра – никакого другого источника энергии, генерирующего электрической ток, не требуется.

Используется такой элемент вентиляции не только в жилом секторе, но и на промышленных объектах, а также сельскохозяйственного предназначения. Так, на животноводческих фермах турбодефлекторы служат для повышения эффективности удаления из помещений влаги и газов. А на перерабатывающих заводах и фабриках, такой подход, кроме обеспечения здорового микроклимата в цехах, еще и влияет на рациональность расходования энергоресурсов. Что напрямую влияет на себестоимость производимых товаров.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

• материал изготовления;
• принцип работы;
• конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

• статичные насадки;
• ротационные дефлекторы;
• статичные установки с эжектирующим вентилятором;
• модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3—1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

Как подобрать вентиляционный дефлектор: на что ориентироваться

Если необходимо подобрать усилитель тяги при минимальных финансовых затратах и не думать о дополнительном обслуживании, остановить выбор следует на статичных дефлекторах: это может быть колпак Волпера или насадка ЦАГИ. Основное преимущество второго варианта состоит в том, что довольно просто сконструировать такой дефлектор своими руками.

Основные рекомендации по выбору устройства принудительной тяги:

1. Если наблюдается недостаток тяги, лучше выбирать динамические модели колпаков – это может быть ротационный дефлектор или флюгер.
2. При покупке вращающейся конструкции с лопастями не стоит экономить. В дешевых моделях часто наблюдается установленный открытый шарнир, который зимой будет примерзать. При выборе турбодефлектора или флюгера нужно следить, чтобы подшипник был закрыт.
3. Если планируется установка усилителя в местности с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если же, наоборот, погода чаще безветренная, вариант выбора – дефлектор ЦАГИ.
4. Насадка Astato, несмотря на то что работает при любой погоде, требует проведения регулярного обслуживания. И это при том, что стоимость конструкции очень высокая.

Если наблюдается недостаток тяги, лучше отдать предпочтение динамическим моделям дефлекторов

Турбодефлектор своими руками

Чертежи для турбодефлектора Есть 2 варианта самодельного турбодефлектора, который без труда конструируются собственноручно. В первом случае корпус делается из металлической емкости в форме цилиндра. Лопасти вырезаются из стенок, их нужно отогнуть наружу. На поворотной оси устанавливается корпус без применения подшипников. Основание делается из куска металлической трубы подходящего диаметра. Установка крепится к выходу вентиляции хомутом. Конструкция уступает по внешнему виду заводским моделям, поэтому ставится на хозяйственных постройках.

Второй вариант делается с использованием чертежа турбодефлектора, который переносятся на картон, детали вырезаются ножницами. На металл части переносятся с помощью готовых выкроек. Перед скреплением между собой делается примерка и подгонка. Для соединения используются саморезы, болты с гайками и металлические полосы. Диаметр кольца измеряется по месту установки, вал и втулка изготавливаются из одного металла.

Чертежи

Вначале проводится расчет потребности, затем делаются чертежи, которые можно скачать в интернете. Чертеж имеет значение, если ограничено количество листовой стали. Так детали будут располагаться компактно и не потратится лишняя площадь. Вырезанные детали составляются в макет для проверки точности размеров.

Рассчитать потребность в устройстве можно по формуле N = V / P, где:

• N — число дефлекторов;
• V — вентилируемый объем;
• P — производительность устройства (есть в техническом паспорте).

Вентилируемый объем рассчитывается произведением объема комнаты на требуемый воздухообмен.

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

• Лист плотной бумаги или картона.
• Лист оцинкованного металла.
• Чертеж дефлектора с расчетами относительно диаметра трубы.
• Заклепочный пистолет.
• Ножницы по металлу.
• Дрель с набором сверел.
• Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

1. Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
2. После этого, нужно вырезать все части устройства, по полученной выкройке.
3. Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
4. Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

Совет: Дефлектор создаст дополнительную тягу в каналах только в том случае, если все его детали будут выполнены по определенным размерам. Следует помнить, что установку следует проводить, работая на высоте, поэтому лучше это делать вдвоем и со страховкой. Если вы не уверенны в своих силах обратитесь к профессионалам, которые имеют опыт в изготовлении и установке этих нужных приборов.

Как подобрать вентиляционный дефлектор: на что ориентироваться

Если необходимо подобрать усилитель тяги при минимальных финансовых затратах и не думать о дополнительном обслуживании, остановить выбор следует на статичных дефлекторах: это может быть колпак Волпера или насадка ЦАГИ. Основное преимущество второго варианта состоит в том, что довольно просто сконструировать такой дефлектор своими руками.

Основные рекомендации по выбору устройства принудительной тяги:

1. Если наблюдается недостаток тяги, лучше выбирать динамические модели колпаков – это может быть ротационный дефлектор или флюгер.
2. При покупке вращающейся конструкции с лопастями не стоит экономить. В дешевых моделях часто наблюдается установленный открытый шарнир, который зимой будет примерзать. При выборе турбодефлектора или флюгера нужно следить, чтобы подшипник был закрыт.
3. Если планируется установка усилителя в местности с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если же, наоборот, погода чаще безветренная, вариант выбора – дефлектор ЦАГИ.
4. Насадка Astato, несмотря на то что работает при любой погоде, требует проведения регулярного обслуживания. И это при том, что стоимость конструкции очень высокая.

Если наблюдается недостаток тяги, лучше отдать предпочтение динамическим моделям дефлекторов

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Как работает естественная вентиляция

В основе естественной вентиляции лежит принцип, по которому воздух всегда движется в область более низкого давления, а теплый – всегда стремится вверх. Для организации такого воздухообмена между улицей и помещением создают отверстия. Это могут быть окна или приточные клапаны, а в нежилых помещениях, таких как цоколь или подвал, – просто отверстия. Они служат точкой притока воздуха.

В случае с цоколем через отверстие пропускают трубу дефлектора. Ее выходное отверстие оказывается выше точки притока. Это значит, что около отверстия давление будет ниже, чем около притока. В результате воздух будет стремиться пройти от точки притока к отверстию дефлектора. Так обеспечивается естественный воздухообмен в помещении.

Как работает естественная вентиляция

Обратите внимание: в зимнее время естественная вентиляция работает лучше, поскольку чем больше разница между температурой внутри помещения и на улице, тем выше тяга. По похожему принципу работают флюгеры, но они предназначены для установки на кровле

Для усиления тяги их располагают на дымовой трубе печи или камина

По похожему принципу работают флюгеры, но они предназначены для установки на кровле. Для усиления тяги их располагают на дымовой трубе печи или камина.

Отличие от принудительной вентиляции

Принудительную вентиляцию считают более стабильной и продуктивной. Ее главная особенность – наличие вентиляторов, которые используются для создания воздушного потока.

Производительность этих устройств в незначительной степени зависит от погоды, чем и объясняется более высокая эффективность искусственной вентиляции. При смене температуры или давления всегда можно отрегулировать скорость вращения вентилятора, добавив или уменьшив объем прогоняемого воздуха.

Принудительная вентиляция рекомендована для тех объектов, где предъявляются высокие требования к поддержанию нормального воздухообмена. Это касается:

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

Построение развертки вальмового шатра (зонта) дымника

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Как выбрать правильный

выбор турбодефлектора

Пластиковые турбодефлекторы пользуются все большей популярностью. Этот материал не окисляется под действием воздуха. Разбалансировка пластиковых дефлекторов – очень редкое явление. Однако такой материал значительно снижает срок службы и не выдерживает высокую температуру. Поэтому пластиковые турбины используются только для вентиляции.

Медь не ржавеет, служит долго, но стоит дороже других материалов. Алюминий применяется в изделиях роторного типа при создании вращающегося элемента. Нержавеющая сталь стоит дешевле меди и алюминия, защищена от коррозии, выглядит привлекательно. Оцинкованная сталь самая дешевая, но менее долговечная.

Площадь помещения нужно учитывать при выборе. Для отдельной комнаты, подвала или гаража подходит дефлектор с шириной основания 110-160 мм. Если в комнате площадью до 40 кв. м. постоянно находится хотя бы 4 человека, понадобится размер от 200 до 600 мм. На склады, животноводческие фермы и многоквартирные дома устанавливаются турбины с диаметром основания 400-680 мм.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

1. двух металлических стаканов;
2. фиксирующих кронштейнов, для крепления;
3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

• ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
• Григоровича – также очень популярная конструкция дефлектора.
• Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

• По форме навершия устройства.
• Вращающийся (роторный или турбинный).
• Дефлекторы-флюгеры.

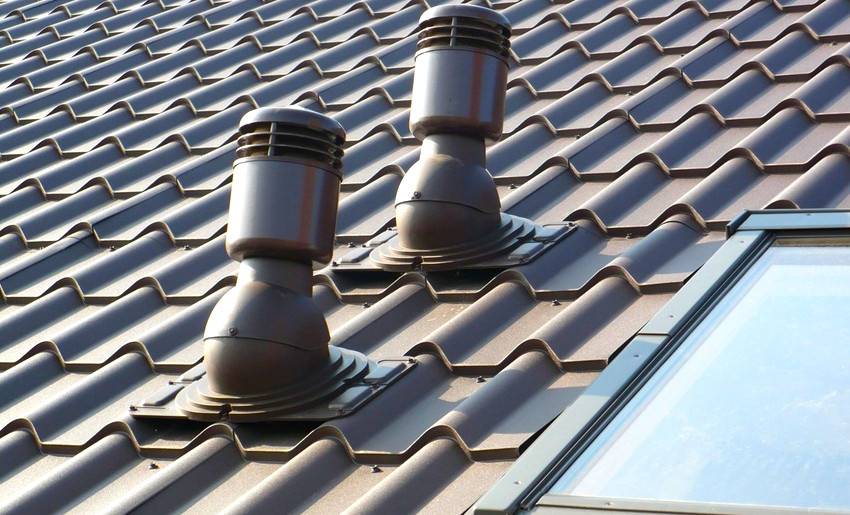

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

• Ножницы для резки металла.
• Молоток.
• Электродрель и сверла.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Плотный картон.
• Саморезы.
• Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Что такое дефлектор: принцип работы

Направление движения воздушным масс в близи дефлектора

Для того чтобы лучше понять назначение дефлектора и принцип его работы, рассмотрим схему устройства.

Дефлектор состоит из следующих частей:

• нижний цилиндр (патрубок), который крепится к краю трубы вентиляционной системы или дымохода;
• диффузор – расширенный конус, идущий от патрубка к верхней части дефлектора;
• обечайка или патрубок – внешняя часть;
• верхний конус (колпак) – монтируется вверху всей конструкции, она защищает от попадания осадков;
• кронштейны для монтажа дефлектора.

Принцип действия насадки основано на законе Бернулли. Наличие сужения в вентканале вызывает падение давления, что в свою очередь увеличивает тягу. Применяется для усиления тяги в канале за счёт эффекта Вентури: чем больше скорость движения потока воздуха при уменьшении поперечного сечения канала, тем меньше статическое давление в этом сечении. Дефлекторы увеличивают тягу в канале и повышают эффективность систем вентиляции.

Принцип работы дефлектора:

1. Ветер сталкивается с устройством.
2. Благодаря конструкции диффузора, поток воздуха внутри него, создает пониженное давление.
3. Разница между верхней и нижней частью вентиляционного канала возрастает.
4. Воздух из помещения поднимается вверх.

Рассмотрим далее классификации и моделей ветровых насадок.

Для каких целей используют дефлектор

Функционирование данного приспособления в качестве ветрозащитного устройства основывается на эффекте подсоса газообразных продуктов сгорания из дымовой трубы при помощи ветра. Дефлектор способен изменить его направление в сторону, наиболее благоприятную для перемещения газов по вентиляционным и дымоходным каналам.

В итоге ветер не уменьшает тягу, а наоборот увеличивает. Сильнее всего ее прирост заметен в трубах, у которых насчитывается от 2 до 4 оборотов. Дефлектор для дымоходов способствует увеличению КПД дымоотводящей конструкции примерно до 20%

Второй важной функцией этого устройства является защита каналов выведения газов от проникновения в них разного мусора и атмосферных осадков

Дефлекторы монтируют:

• как на индивидуальных, так и на общих, коллективного назначения дымоходах, которые создают естественную вентиляцию;
• на стволах мусоропроводов;
• на каналах выведения продуктов сгорания газообразного топлива.

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

https://youtube.com/watch?v=atVg38N10Wo%3F
