Установка печи на даче своими руками – как построить правильно

Конструкции, их особенности и принцип действия

Кирпичная печь

Кирпичный вариант для дачи мало чем отличается от обычной печи с той лишь разницей, что она может изготавливаться с меньшими размерами. Этот вариант не так уж часто можно встретить на дачах, так как процесс возведения такой конструкции требует много подготовительных работ и денежных затрат. При возведении такой печи, на уровне кладки второго, третьего и четвёртого ряда, используют шамотный кирпич. Этот материал не разрушается под воздействием открытого огня. Высоту печи составляют девять рядов. Последующие ряды образуют дымоход для вывода печных газов. Дымоходная труба оборудуется металлической гильзой из нержавейки.

Из металла

Металлическая печь или наиболее привычное её название – «буржуйка», имеет вид короба, отрезка трубы, использованного газового баллона или бочки. В ней предусмотрены отсеки и камеры, оборудованные дверцами. Для этой конструкции потребуется металл толщиной не менее 5–6 мм, в противном случае стенки печи прогорят. Если для корпуса буржуйки используется труба, то её диаметр должен быть не менее 30 см, при соответствующей толщине металла. Конструкция такой печи оборудуется вытяжной трубой, которая располагается сверху ближе к задней части корпуса.

На дне топочной части металлической печи делают прорези для выпадения золы. Величина отверстий зависит от размера сжигаемого материала.

На отработанном масле

Печь на отработанном масле изготавливается из металла. Её конструкция представляет собой две, расположенные друг над другом ёмкости цилиндрической формы, соединённые трубой. Как и все типы печей, этот вариант оборудуется дымоходной трубой. В нижней ёмкости сгорает отработанное машинное масло. Выделяемые газы переходят по трубе в верхнюю ёмкость, где смешиваясь с воздухом, создают второй источник горения. Воздух поступает в верхнюю камеру через отверстия диаметром до 10 мм.

В этой печи можно сжигать разные виды отработок:

• солярное масло;
• нефтяное;
• трансмиссионное;
• трансформаторное;
• керосин;
• дизельное топливо;
• мазут.

С особенной осторожностью следует использовать такие вещества во время растопки дров в помещении дачного домика. На такой печи дымоход следует устанавливать только в верхней части в вертикальном положении

Дачная печь длительного горения «бубафоня»

Эта печь отличается от предыдущих вариантов тем, что длительность горения дров происходит на протяжении 15–17 часов, без подкладывания топочного материала. Эта особенность достигается благодаря металлической заслонке печи и полной загрузке дровами. Это помогает сделать умеренную тягу в топочной части, в результате чего дрова не горят, а тлеют на протяжении указанного времени. Мощность пламени в печи регулируется металлическим продухом. Огонь в такой печи горит в верхней части дров, медленно распространяясь вниз по мере прогорания топочного материала.

Однако этот размер не является обязательным. Цельный корпус исключит появление отверстий и щелей, через которые будет уходить тепло.

Медленное прогорание дров обеспечивается подвижным элементом печи, называемым — груз. Эта часть корпуса подводит воздух в топочный отсек. Этот элемент изготавливают металлического круга, к середине которого приварена труба. С обратной стороны этого круга, от центра к краю, приварены металлические уголки или фрагменты швеллера. Эти детали обеспечивают подачу воздуха в крайние участки топочного отсека.

Принцип действия этой печи выражен в следующих особенностях:

1. Закладка дров осуществляется вертикально. Сверху, для поджигания растопочного материала насыпаются опилки, щепки или бумага.
2. Догоранию пиролизных газов способствует стальная пластина круглой формы, с приваренными лопастями, которые транспортируют воздух в очаг. В середине пластины расположено отверстие стабилизирующее процесс горения.
3. Пластина с лопастями устанавливается на разгоревшие дрова, а сверху она накрывается крышкой.
4. Горящие дрова находятся под постоянным давлением пластины. В результате чего топочный материал постепенно спрессовывается, а температура внутри него возрастает. Этот процесс вызывает термическое разложение с последующим выделением горючих газов. При сгорании дров объём топлива сокращается, и пластина перемещается по направлению к дну конструкции, тем самым способствуя поддержанию постоянной температуры.
5. Газ, который выделяется в процессе сжигания топлива, сгорает над пластиной распределяющей воздух в печи. В этом случае КПД печи увеличивается на 25–35%.

Принцип работы

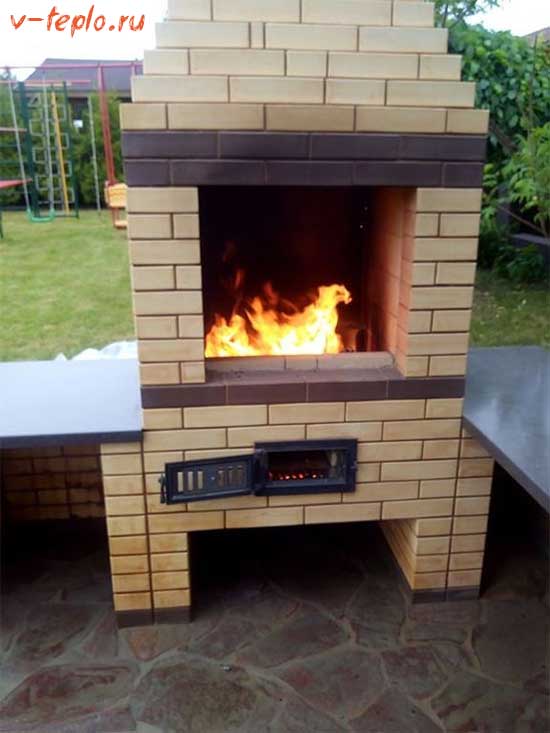

Конструктивные особенности

Такая конструкция может иметь как один, так и два очага. Она состоит из:

• внутренней топочной камеры для закладки топлива;
• столешницы для приготовления блюд (необязательно);
• наружной варочной поверхности;
• дровника – специального отделения, в котором хранится топливо для просушивания (необязательно);
• места для решетки – может совмещаться с внутренней топочной камерой.

Обратите внимание! Чем больше топочная камера, тем большие габариты будут у самой конструкции и, соответственно, тем большими станут функциональные возможности. Но помните, что прогрев слишком большой печи будет занимать много времени, равно как и остывание

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него – металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов – ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам “б”.

Строим печь на даче: фото испытаний глиняного раствора

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Печи из металла – обеспечение быстрого нагрева

Печи для деревянного дома из металла изготавливаются из чугуна или профилированной стали. Толщина стенок конструкции печи в этом случае составляет от 3 до 5 мм.

Преимущества металлической печи в деревянном доме:

• конструкция отличается высокой надежностью,
• наличие дополнительных систем, автоматически обеспечивающих поддержание заданной температуры,
• доступная стоимость,
• быстрая теплоотдача,
• работают на любом топливе,
• длительный срок службы.

Недостатки печи в деревянном доме металлической:

• быстрое охлаждение,
• большой расход топлива при отоплении большого по площади помещения,
• необходимость специального контроля.

Правила установки печи на деревянный пол

Если печь устанавливается на пол из горючих материалов, потребуется выполнить слой теплоизоляции и уложить на пол защитную плиту.

Металлической печи

Если планируется установка большой чугунной печи, то фундамент, который необходимо оборудовать под тяжелую конструкцию, будет служить защитой от деформации и возникновения пожаров.

Под стальную печку можно не устанавливать фундамент или сделать его из 2-3 рядов кирпичей:

1. Деревянный пол разбирается с учетом выступов за габариты печи. Это необходимо делать аккуратно, чтобы не повредить всю конструкцию пола.
2. Первый ряд кирпичей выкладывается на ребро. В работе используем цементный раствор с добавлением глины.
3. Второй ряд выкладывается углублениями вниз и посередине можно оставить полость для отделения сбора золы и дополнительной вентиляции при розжиге печи.

Если необходимо обустроить фундамент под чугунную печь на готовых полах, в этом случае лучше использовать конструкцию основания на 4 трубах и плиты из бетона:

1. Аналогично разбирается пол по контуру плиты.
2. В углах сверлится или бурится 4 отверстия по диаметру опорных труб.
3. Опоры опускаются в отверстия и цементируются.
4. По верху, скрепляем отдельные трубы уголком в единую конструкцию и по диагоналям привариваем стальные прутки для армирования плиты.
5. Устанавливаем опалубку и заливаем плиту фундамента под тяжелую чугунную или стальную печь.

Можно выполнить защиту из 3 слоев. Для этого на деревянные полы саморезами закрепляется плита ЦСП (цементно-стружечная). На нее укладывается слой кирпича. Он будет служить как тепловой аккумулятор и сверху укладывается лист нержавеющей стали или оцинковки с глянцевой поверхностью. Этот слой будет отражать тепловую энергию и тепло быстро распространиться по комнате.

Кирпичной печи

Для кирпичной печи дополнительные меры защиты не требуются. Она выкладывается на подготовленном фундаменте, который изначально делается с учетом требований пожарной безопасности и нормам СНиПа. Укладка дополнительного слоя теплоизоляции не потребуется, кирпич сам справится с этой работой.

Требования к установке кирпичной печи

В первую очередь важно определиться с местом установки агрегата еще на стадии заливки общего фундамента здания. Агрегаты из кирпича потребуют выполнить для них отдельное основание

И делать это лучше сразу. В противном случае потребуется срывать полы и делать свайный фундамент с бетонной плитой.

По месту монтажа – оптимальный вариант кухня. Такую конструкцию можно сделать небольшой по размеру или выложить русскую печь с лежанкой. Выбор зависит от размеров помещения и финансовых возможностей

При заливке плиты, важно учитывать увеличение размеров на 150 мм с каждой стороны от стенок печи. Но потребуется учесть размеры дымохода из кирпича и сделать фундамент и под него

Кирпичная печь для дачи – это оптимальный вариант, если позволяют габариты кухни и ее постоянное использование. При длительных перерывах и нахождении обогревателя в сыром, неотапливаемом помещении в растворе могут образовываться трещины. Печь потребуется протопить, обнаружив место прохода дыма замазывать раствором шамотной глины.

Положительные и отрицательные характеристики мини-печи

Любое сооружение обладает как своими преимуществами, так и недостатками. Что касается мини-печек, сооруженных своими руками, то к плюсам относятся:

• долгий срок эксплуатации (если были соблюдены все технологии при ее сооружении);
• быстрый разогрев и длительная отдача тепла в помещение;
• возможность строительства своими силами, что позволит сэкономить собственные сбережения;
• безопасность эксплуатации. Кирпичные стенки не сильно нагреваются в процессе топки, поэтому обжечься об них нельзя;
• мини-печь не занимает много свободного пространства;
• при желании, конструкцию можно оснастить различными дополнительными элементами;
• возможность соорудить отопительный прибор необходимых размеров, форм и стиля.

Что касается минусов, к ним стоит только добавить:

• необходимость сооружения отдельного фундамента, что бывает довольно сложно, если дом уже построен;
• необходимость составления четкого и грамотного плана-проекта;
• необходимость соблюдать все правила и меры безопасности, чтобы эксплуатация печи не нанесла вред здоровью и жизни людей.

Рекомендации по мерам безопасности

Для таких печей рекомендуется использовать сухие дрова и поленья. Чтобы разжечь буржуйку, необходимо открыть дверцу топки, загрузить туда нужное количество топлива и поджечь. После того как топливо разгорится, можно регулировать его мощность путем открывания зольного ящика. Очищать агрегат от золы можно только в холодном состоянии, зольный ящик вынимается, и все его содержимое высыпается в мусор. Когда печь разжигается в первый раз, то возможен запах горящей краски, но при последующих использованиях такого не будет повторяться.

Что необходимо соблюдать для безопасной эксплуатации буржуйки:

• Установка печи обязательно должна быть произведена на негорючее основание;
• Все предметы и легко воспламеняющиеся поверхности должны быть не ближе чем 70−80 см от печки;
• Не стоит за один раз закладывать в буржуйку больше трех килограмм топлива;
• Дверца топки всегда должна быть в закрытом состоянии, исключая момент загрузки дров;
• Запрещено эксплуатировать печь при неисправностях с вытяжной трубой;
• Нельзя оставлять работающую печь без присмотра на длительное время или при маленьких детях;
• Запрещено прикасаться к корпусу печи в работающем состоянии или сразу после погашения пламени в ней, вся поверхность нагревается до очень высокой температуры;
• Нельзя оставлять или держать вблизи работающей печки горючие предметы и материалы.

При соблюдении всех правил, буржуйка будет долгое время отапливать помещение.

Обслуживание и ремонт дровяных печей-буржуек

После нескольких топок необходима очистка ящика зольника. Дымоход требует регулярной прочистки для удаления скоплений сажи и копоти; делать это лучше всего с помощью специального полена (например, «Трубочист»), которое можно приобрести в строительном супермаркете.

Недопустима самостоятельная разборка дымохода для его чистки!

Ремонт печей осуществляется только в специализированных сервис-центрах мастерами с соответствующей квалификацией.

ПРАВИЛА БЕЗОПАСНОСТИ
Категорически запрещается:

• топить дровяные печи-буржуйки углем, шпалами, строительными отходами и т.п.
• пользоваться печью при отсутствии тяги
• сушить на печи и в непосредственной близости от нее одежду, обувь и пр.
• растапливать печь поблизости от сгораемых материалов
• захламлять пространство вокруг печи
• позволять детям растапливать печь
• эксплуатировать печь в режиме интенсивного горения более 2 часов в сутки
• пользоваться неисправной печью
• перекрывать трубу дымохода
• оставлять дверцу печи открытой во время горения дров
• закрывать печь или дымоход декоративными элементами
• самостоятельно устанавливать и ремонтировать печь и дымоход.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Устанавливаем печь-камин правильно

Технология установки печки довольно проста, включает в себя такие этапы:

При желании можно разместить печку так, что она будет еще и вентилировать подпол. В таком случае нужно, чтобы вентиляционное отверстие в полу располагалось непосредственно перед топкой.

Схема расположения печи с одновременной вентиляцией подпола

Подготовка основания

Ответ на вопрос, как установить печь камин на даче, начинается с создания огнеупорного основания. Если под традиционную кирпичную печь обязателен мощный фундамент (ее вес легко может достигать тонны), то для покупной печи камина достаточно теплоизолирующей прослойки.

Листы теплоизоляционного материала можно укладывать непосредственно на деревянный пол. Хотя можно сделать подиум из обычного профиля для гипсокартона.

Подиум для камина из металлического профиля

Если на полу есть неровности, то от них нужно избавиться с помощью рубанка, поверхность пола должна быть ровной. В качестве теплоизолятора можно использовать гипсокартон, фанерные листы или такой материал как стекломагнезит. Готовые листы раскраиваются и сажаются на саморезы.

Для защиты от выпавших угольков на закрепленные листы нужно уложить плитку или просто металлический лист. Плитка, конечно, смотрится намного гармоничнее, хотя цена ее выше, чем стоимость простого металлического листа.

Для оптимального сцепления рекомендуется поверхность листов прогрунтовать «Бетонконтактом» и оставить примерно на сутки. После этого укладывается плитка – зубчатым шпателем на основание наносится клей, кладется плитка, постукиваниями резиновой киянки ей придается требуемое положение. Постоянную ширину шва между плитками обеспечивают пластиковые крестики.

Постоянная толщина шва достигается с помощью пластиковых крестиков

После высыхания клея, останется только затереть швы влагостойкой затиркой и оформить место перехода к полу. Для этого можно использовать любой прочный материал, в том числе и обычные плинтуса.

Пример перехода от плитки к линолеуму

Теплоотражающий экран на стенах

Используется та же инструкция, что и при подготовке основания. На стене крепятся листы теплоизоляционного материала, затем они грунтуются и облицовываются плиткой.
