Электромагнитный счетчик отопления
Это дорогая модель тепловых приборов, и относится к самым точным приборам. Принцип работы электромагнитного счетчика заключается в прохождении теплоносителя через прибор, при этом электромагнитное поле, проводит слабый ток. Это устройство нужно обслуживать, то есть периодически очищать.
Рис. 4 Электромагнитные теплоизмерители
Электромагнитный прибор состоит из 3 основных частей:
- Первичный преобразователь;
- Электронный блок, который может работать как от батареек, так и от сети;
- Температурные датчики.
При этом электромагнитный тепловой прибор может быть установленным в любом положении (горизонтальное вертикальное, или под углом), но это только в случае, когда область где установлен счетчик, постоянно заполнена теплоносителем.
Если диаметр трубы не совпадает с диаметром фланца прибора, то можно использовать переходники.
Можно ли устанавливать счетчики тепла на квартиры
В настоящий момент в действующем законодательстве запрета на такие действия нет. Однако ваше желание может не «понять» компания, которая поставляет тепло. Более того, действующие регламенты не допускают вмешательства в централизованную сеть теплоснабжения, даже если вы просто хотите поставить прибор учета. В этом случае самовольно установленное оборудование не примут в эксплуатацию. А хозяину квартиры еще и придется заплатить штраф.
Это означает, что перед установкой счетчика в доме с центральным отоплением следует написать заявление в теплоснабжающую компанию. В дальнейшем процедура выглядит следующим образом:
- специалисты компании должны проверить, есть ли возможность монтажа прибора учета. Если ответ положительный, то выдается специальный документ – технические условия (ТУ);
- при наличии в многоквартирном доме объединения совладельцев (ОСМД), то копию вашего заявления придется направить ответственному лицу, и с ним также согласовать данный вопрос;
Схема монтажа теплосчетчика
- получив технические условия, можно обращаться в проектную организацию, у которой имеется разрешение на подобные работы. За вознаграждение ее специалисты произведут все расчеты, составят проект монтажа, и заверят всю документацию своей печатью;
- далее проектная документация согласовывается и с поставщиком тепла;
- после последнего согласования можно обращаться в монтажную организацию, имеющую лицензию на установку счетчиков тепловой энергии;
- установленный узел учета сдается в эксплуатацию в организацию, подающую тепло. С физическим лицом, хозяином квартиры, составляется договор, по которому последний и будет оплачивать подачу тепло энергии по прибору учета.
Счетчик тепла для дома с центральным отоплением – нормы закона
Но если мы уж заговорили про закон, то нельзя не упомянуть и про действующий нормативно-правовой акт, который регламентирует установку этих приборов учета. Так, согласно закону № 261, монтаж приборов учета тепла осуществляется за счет жильцов многоквартирного дома. А вот методика расчета стоимости тепла при наличии таких приборов описана в Постановлении КМ №354. На самом деле, не специалисту будет трубно понять, что написано в данных в документах, но несколько основных тезисов мы «переведем» на общедоступный язык:
если на вводе прибор учета отсутствует, то тепло оплачивается по тарифам с повышающим коэффициентом;
хотя законы РФ и не обязывают владельцев квартир устанавливать приборы учета тепла, но они этого и не запрещают;
показания вашего прибора учета принимаются во внимание только в том случае, если счетчиками тепла оснащены и все другие квартиры, а также отапливаемые помещения общего пользования; а на вводе установлен и общий узел учета;
после установки теплосчетчика, он принимается в эксплуатацию компанией-поставщиком тепла, но за счет владельца квартиры.
Счетчики тепла для дома с центральным отоплением
Однако в настоящий момент можно уже сделать пару важных выводов из всего вышесказанного. Во-первых, общедомовой счетчик тепла все-таки лучше ставить, иначе стоимость данного ресурса будет обходиться вам примерно в полтора раза дороже
А показания индивидуального прибора учета в квартире во внимание не принимаются. Во-вторых, в индивидуальном приборе учета в квартире, вообще, нет смысла, даже если вы получили все согласования на его установку
Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома. В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически
Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше – и в подъездах. Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами.
Типы теплосчетчиков
По принципу измерения расхода воды различают механические, ультразвуковые, вихревые и электромагнитные теплосчетчики:
Механические – такие счетчики измеряют расход воды с помощью крыльчатки, которую вращает проходящий через нее поток воды: чем больше поток, тем быстрее вращение крыльчатки. Плюсом такого счетчика можно считать его простоту и доступность, а из недостатков выделяют возможность засорения крыльчатки разными мелкими частицами, которые часто попадаются в воде отопления. Поэтому перед таким водомером устанавливают сетчатый фильтр.
Механический счетчик тепла
Ультразвуковые – принцип их действия основан на вычислении скорости прохождения воды между двумя ультразвуковыми датчиками. Отличаются высокой точностью измерений, но достаточно дороги и работают только с чистой водой. При наличии примесей в воде начинают давать погрешность в показаниях.
Ультразвуковой счетчик тепла
- Вихревые – основой для измерений расхода в таких приборах служат вихревые потоки, которые создаются при прохождении воды через счетчик. Такие приборы следует подбирать с учетом диаметра трубопровода, поскольку это влияет на создание вихрей. Также необходима установка фильтра, поскольку они плохо работают, если вода с примесями. При этом на работу прибора не влияет наличие в воде накипи.
- Электромагнитные рассчитывают расход воды с помощью электромагнитного датчика. Также они чувствительны к наличию в воде инородных тел.
При установке счетчика тепла любого типа из тех, что устанавливаются на трубу отопления, нужно обязательно монтировать фильтр грубой очистки, во избежание искажения показаний счетчика или его поломки.
Как еще один из вариантов существуют теплосчетчики, которые можно установить отдельно на каждую батарею отопления. При этом такая установка не требует специальной врезки в систему отопления. Эти приборы компактны, сравнительно дешевы и требуют поверки только через 10лет.
Счетчик тепла для отдельной батареи отопления
Проведением несложных расчетов можно узнать, что установка теплового счетчика окупится уже на второй сезон. Так как срок службы такого прибора – 20-30 лет, в дальнейшем каждый месяц он будет экономить от 30 до 60% расходов на отопление из семейного бюджета. А учитывая постоянный рост цен на услуги ЖКХ, можно считать покупку теплосчетчика целиком и полностью оправданным.
Виды счетчиков учета тепла и принцип их работы
Приборы для измерения расхода воды и газа давно знакомы россиянами. Но многим непонятно, как работает счетчик тепловой энергии для квартиры.
Количество тепломеров, устанавливаемых в помещении, зависит от типа разводки. Если она горизонтальная, достаточно установить один прибор. Более серьезные расходы ожидают жителей домов с вертикальной разводкой труб. Им придется устанавливать устройство отдельно на каждую батарею.
Каждый прибор состоит из:
- 2 датчиков температуры;
- счетчика теплоносителя;
- вычислителя.
Принцип работы счетчика тепла прост. Датчики определяют температуру носителя на входе в систему и на выходе из нее. Счетчик фиксирует количество воды, проходящей через трубы и батареи квартиры.
Вычислитель анализирует данные, полученные от перечисленных приборов, и определяет количество использованного тепла. Этот элемент работает от электроэнергии. Подключение к сети не требуется, так как его функционирование обеспечивают литиевые батарейки.
Однозначно ответить на вопрос о том, сколько стоит счетчик на тепло, нельзя. Стоимость зависит от компании-производителя и типа прибора. Ниже мы детально рассмотрим виды оборудования и их особенности.
Механические теплосчетчики
Самый простой и доступный прибор учета – механический. Он бывает винтовым, турбинным или крыльчатым. Оборудование можно использовать даже если теплоноситель сильно загрязнен или насыщен солями.
У такого теплосчетчика есть свои плюсы и минусы. Основными преимуществами являются:
- простота и надежность конструкции;
- независимость от электроэнергии;
- простота монтажа и обслуживания;
- возможность установки в любом положении;
- стабильность показателей.
Специалисты рекомендуют установить перед устройством фильтр глубокой очистки. Это позволит получать точные показатели на протяжении длительного периода.
Среди недостатков прибора отмечают его небольшой, по сравнению с другими видами, срок эксплуатации.
Ультразвуковые теплосчетчики
Законодательство РФ позволяет осуществлять квартирный учет тепла при помощи различных видов оборудования. Наиболее надежными и долговечными считаются ультразвуковые модели.
В процессе работы они фиксируют время прохождения ультразвука по потоку теплоносителя от источника до приемника. Этот период зависит от скорости воды: чем она выше, тем дольше проходит ультразвук.
Прибор фиксирует задержку сигнала и определяет объем использованного теплоносителя. Точные измерения можно получить при отсутствии примесей и накипи.
Потребитель может выбирать между временным, доплеровским, частотным или корреляционным ультразвуковым счетчиком.
Электромагнитные устройства
Электромагнитные счетчики отопления на квартирные радиаторы определяют объем теплоносителя путем создания электромагнитного поля. В проходящей через него воде появляется электрический ток. Агрегат определяет напряжение тока, которое увеличивается при ускорении потока теплоносителя. Оценивая эти показатели, прибор определяет объем жидкости.
Если установку такого теплосчетчика выполнил квалифицированный специалист, а проходящий через устройство теплоноситель очищен от примесей, можно гарантировать, что прибор выдаст максимально точные показатели.
Вихревые счетчики
Если вы не знаете, какой теплосчетчик лучше для квартиры выбрать, чтобы не тратить лишних средств, обратите внимание на вихревой прибор. Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту
Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя
Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя.
Основными преимуществами приборов данного типа является:
- невысокая стоимость;
- простота конструкции;
- возможность установки в горизонтальные и вертикальные трубопроводы;
- малый износ.
В процессе работы вихревое оборудование не использует большого количества электроэнергии.
Отдавая предпочтение таким приспособлениям, следует учитывать, что для их монтажа нужен большой прямолинейный отрезок трубы. К тому же приборы чувствительны к вибрациям.
Схема монтажа измерительного оборудования
Возможные схемы монтажа.
Схема установки теплосчетчика в квартире зависит от типа выбранной техники. Сегодня на практике используется три основных схемы монтажа.
Одноканальный счетчик. Его конструкция подразумевает наличие расходомеры, двух датчиков температуры и вычислителя. На подающей трубе размещается датчик расхода тепла, а температурные измерительные приборы – на подающей теплоноситель трубе и обратке. Преимущества: простота исполнения, невысокая стоимость. Недостатки: нельзя зафиксировать утечки теплоносителя.
Водомер и одноканальный измерительный прибор. В данном случае расходомер и датчики температуры устанавливаются на подающей и обратной трубах. Можно ли установить теплосчетчики в квартире по этой схеме и зафиксировать утечку в контуре обогрева? Специалисты на подобные вопросы отвечают утвердительно. Согласно такой схеме, можно зафиксировать несанкционированный отбор теплоносителя. Подобная обвязка техники позволяет фиксировать не только расход теплоносителя, но и потребление горячей воды.
Двухканальный учет тепла. Датчик расхода монтируется на подающей и обратной трубе контура отопления. Температурный измерительный прибор – на обратке, подаче и на трубе холодного водоснабжения. Количество тепла здесь подсчитывается как разница между замерами приборов на первом и втором каналах. Можно ли установить счетчик тепла в квартире, согласно вышеуказанному чертежу? Особой необходимости в монтаже бытового, измерительного прибора по данной схеме нет. Она используется в тех случаях, когда нужно учесть температуру воды из патрубка подпитки в контуре отопления.
Сегодня для более точного измерения потребленного количества тепла помещением используются не только поквартирные счетчики тепла. В некоторых случаях устанавливаются на батареях распределители тепла. Они не ведут учет расхода теплоносителя, а фиксируют долю потребления тепловой энергии от общего объема. Величина измеряется в процентах. Подобная система является оптимальным вариантом для вертикального контура отопления, где нельзя устанавливать поквартирные счетчики тепла. Так, учет потребленного тепла ведется на основе показаний распределителей и общедомового измерительного прибора.
Нюансы установки
Чтобы вся процедура по установке теплосчетчика была законной, нужно соблюдать следующую последовательность действий:
- получить разрешение;
- составить план по установке счетчика и проводимых работ;
- выбрать компанию, которая будет осуществлять монтаж прибора и постановку его на учет;
- монтаж счетчика;
- подписание договора с организацией, устанавливающей прибор, о контроле и учете потребляемого тепла;
- провести испытание аппаратуры.
Самовольная установка теплового счетчика на отопление в многоквартирном доме повлечет за собой серьезные проблемы, которые, скорее всего, закончатся большим штрафом и демонтажем оборудования.
Где приобрести и как поставить счётчики на отопление в квартиру или дом
Купить тепломер можно как в специализированном магазине, так и в интернете, руководствуясь принципом выбора бытовой техники, когда лучше иметь дело с проверенным и популярным производителей, на чей товар можно найти достаточное количество правдивых положительных отзывов. Зачастую производители не только предоставляют гарантию на товар, но и проводят сервисное или гарантийное обслуживание.
Во время покупки следует проверить наличие гарантийного сертификата и техпаспорта. Нелишним будет сверить заводской номер прибора с тем, который вписан в паспорт изделия, чтобы не приобрести поддельный товар. Рекомендуют предварительно удостовериться, что устройство имеет диапазон измерений, соответствующий параметрам системы отопления в конкретном месте установки. Следует отметить следующее: несмотря на то что установку посильно провести собственными силами, лучше привлечь к этому процессу профессионалов. Алгоритм работ относительно монтажа устройства состоит из таких этапов:
Купить счетчик на отопление можно как в специальном магазине, так и через интернет
- составления предварительного плана проведения работ и выполнения согласования с коммунальными службами;
- непосредственной установки сертифицированного прибора, который имеет соответствующую документацию;
- регистрации и постановки тепломера на учёт у коммунальщиков;
- ввода теплосчётчика в эксплуатацию.
Прежде чем разрешить ввод прибора в эксплуатацию, представитель компании-поставщика тепла должен сравнить заводские номера и номера, указанные в паспорте, а также проверить качество проведённого монтажа и его соответствие техпаспорту и проектной документации. В среднем срок между вызовом представителя и оформлением допуска на установку составляет 5-7 рабочих дней. Разрешение или отказ выдают на протяжении 10 дней со дня первого обращения.
Важно! Процесс завершения установки устройства должен сопровождаться его пломбированием. Именно наличие пломбы гарантирует беспрепятственное введение прибора в эксплуатацию
Обычно у компании-поставщика тепла есть свои специалисты, которые занимаются поверкой, поэтому в первую очередь нужно обратиться к ним. В паспорте к прибору прилагаются документы, указывающие срок, спустя который нужно проводить поверку устройства. Чаще всего этот период составляет 4-5 лет. Для поверки тепломера потребуется в Ростесте или в другой тестирующей компании оставить заявку, позвонив по телефону. Данные, которые нужно предоставить:

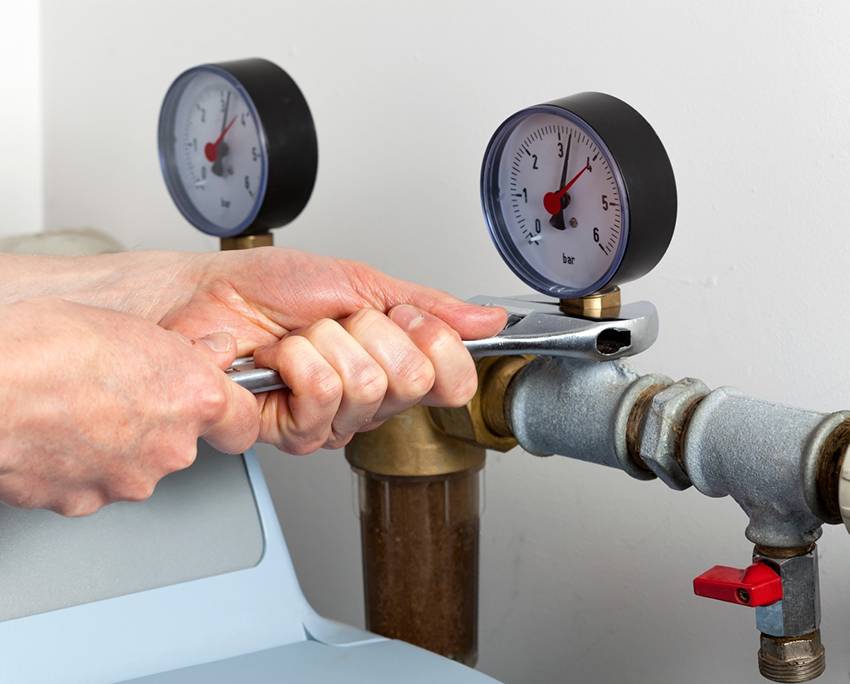

Установку счетчика рекомендуется доверить профессионалу
- модель тепломера;
- принцип работы прибора;
- дату установки;
- номер серии счётчика.
По телефону можно договориться и о времени проведения поверки, которое устроит сотрудника и клиента. Выполняя поверку, сотрудник должен убедиться в качестве работы прибора и в правильности учёта показателей расхода тепла, после чего выдаст документ, подтверждающий успешность поверки и дату ее проведения.
Счётчик на отопление считается ценным приспособлением, которое поможет реально экономить средства на счетах от коммунальных служб. Если во время установки соблюдать все правила и просчитать целесообразность приобретения устройства, не придётся платить лишние средства при некачественном предоставлении услуг теплоподающей компанией, которые с каждым годом все дорожают.
Особенности работы теплосчетчика в квартире
Чтобы понять, как работает счетчик отопления в квартире, необходимо знать тип разводки отопительной системы в многоэтажном доме. Она может быть вертикальной или горизонтальной.
Вертикальная разводка
Дома, построенные до 2000 года, оборудованы вертикальным типом разводки. В квартире с вертикальной разводкой контур тепловой системы может быть однотрубным и двухтрубным.
Отопление с вертикальной разводкой имеет некоторые недостатки:
- Тепло распределяется неравномерно — носитель тепла прокачивается по вертикально сделанному межэтажному контуру, и это не обеспечивает равномерное распределение тепла на разных уровнях. В квартирах, расположенных на нижних этажах, будет теплее, чем на верхних;
- Проблемная балансировка систем отопления — баланс 1-контурного отопления достигается за счет настройки запорной арматуры и терморегуляторов. При минимальных колебаниях температуры или давления регулировка требует дополнительных настроек;
- Регулировка степени нагрева радиаторов выполняется достаточно сложно. Каждая батарея требует оборудования байпасом;
- Имеются определенные сложности с индивидуальным учетом тепла — в вертикальной системе отопления присутствует более 1 стояка, поэтому обычные приборы учета не подойдут. Потребуется несколько устройств на каждый радиатор. В принципе, чтобы обогреть помещение при отоплении с вертикальной разводкой, может помочь и другой инструмент — распределитель тепла.
Есть и существенное преимущество — построение схемы вертикально ориентированного отопительного трубопровода обойдется гораздо дешевле, чем проект с горизонтальной разводкой, так как понадобится меньшее количество труб. Принципы такой экономии в период массовых застроек городских жилых комплексов России считались более чем оправданными.
Горизонтальная разводка
При горизонтально ориентированном отопительном трубопроводе также имеется вертикальный стояк подачи, который распределяет тепло по этажам. Труба второго стояка служит обратной магистралью, которая находится в вертикально сооруженной технической шахте вблизи подающего стояка.
От этих двух распределительных стояков в жилые помещения выводятся трубы горизонтального типа двух контуров — подачи и обработки. По обратной магистрали собирается остывшая жидкость. Она транспортируется к отопительному котлу или тепловой станции.
Преимущества горизонтального контура разводки труб многочисленны:
- Регулировать температурный режим можно в каждой квартире по отдельности, а также и по всей магистрали — для этого понадобится монтаж смесительных узлов;
- Осуществлять ремонтные или профилактические работы на отдельном участке разводки можно, не отключая отопительную систему полностью — посредством запорной арматуры можно перекрыть контуры квартиры в любой отрезок времени;
- Один теплосчетчик положен на одну квартиру, и при горизонтальной разводке его монтаж максимально прост;
- Запуск отопления на всех этажах производится максимально быстро. В оптимально сбалансированной 1-трубной системе доставка тепла ко всем батареям займет от 20 до 50 секунд.
Есть и недостаток у системы с горизонтальной разводкой отопления — его стоимость. Необходимость в установке трубы с обратным движением увеличивает стоимость квартирного отопления до 20 %.
