Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама

Зачем это нужно

Многоквартирный дом

Начну издалека.

Для того, чтобы батареи на всех этажах и во всех квартирах грели, в них должен непрерывно циркулировать .

Перепад давлений между нитками теплотрассы (подающей и обратной) в штатном режиме составляет не менее 2 кгс/см2. Однако горячая вода с подачи попадает в отопительный контур не непосредственно из теплотрассы, а после смешивания с водой из обратки. За приготовление смеси отвечает водоструйный элеватор — чугунный или стальной тройник с помещенным внутрь соплом.

Водоструйный элеватор — сердце системы отопления дома.

Разница давления между поступающей в батареи смесью и обраткой куда меньше, чем между нитками теплотрассы: она равна всего 0,2 кгс/см2, что соответствует напору водяного столба в два метра. Завоздушенность в системе отопления просто-напросто не даст воде циркулировать: столь небольшой перепад не сможет выдавить воздушную пробку вниз из-за значительной разницы в плотности между воздухом и водой.

Автономный контур

У автономной отопительной системы с принудительной циркуляцией теплоносителя картина иная. В большинстве случаев создаваемый циркуляционным насосом напор превышает высоту контура, и тот вполне может работать даже при наличии в трубах воздуха.

Схема отопления двухэтажного дома. Максимальный перепад высоты — около 4 метров.

Однако при движении пузырей воздуха в трубах и радиаторах неизбежно возникнут гидравлические шумы. Едва ли владельца порадует непрерывно исходящие от батареи булькающие звуки.

Кроме того, воздух способствует коррозии стальных элементов контура — труб из черной стали, стальных панельных радиаторов и сердечников биметаллических батарей. В отсутствие кислорода контакт с водой не приводит к появлению ржавчины

Сепараторы с магнитными ловушками

Сепараторы Пневматекс с магнитными ловушками (DN 20 – DN 400 мм) улавливают нерастворимые примеси железа в воде намного эффективней, чем обычные сепараторы. Стержень (стержни) с мощным магнитом вставляется снизу снаружи в гильзу сепаратора и вынимается перед операцией вымывания шлама без нарушения герметичности системы. Магнитный стержень отделен стенками гильзы от воды и не требует очистки или защиты от коррозии. Гильза сделана из немагнитного материала, поэтому магнитные частицы быстро оседают вниз и затем шлам смывается через вентиль. Для эффективного вымывания вентиль смещен от центра (создание вихревого эффекта). Сепараторы с магнитными ловушками содержат также обычные сепарирующие элементы и обладают всеми свойствами дегазации и удаления немагнитных частиц, как и у обычных моделей сепараторов.

Когда система должна быть очищена

Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.

Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.

Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:

• холодные «пятна» на днище радиаторов;
• части отопительного контура, которые не нагреваются правильно;
• чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.

Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.

Общие сведения

Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.

Процедура очистки

Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.

Основные процедуры промывки:

1. Powerflushing.
2. Промывка избыточным давлением.
3. Промывка с помощью циркуляционного насоса

Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.

Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя

Подготовка

Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.

Перед самой промывкой вам также может понадобиться:

1. Выключить все электрические элементы управления и электрически изолировать систему.
2. Исключить подачу холодной воды в систему центрального отопления.
3. Вручную закрыть все вентиляционные отверстия отопительного контура.
4. Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
5. При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
6. Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
7. Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
8. Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
9. Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.

Сепаратор микропузырьков.

Посмотреть цены на Сепараторы микропузырьков

Скрыть

Принцип работы сепаратора базируется на мгновенном действии. Он разделяет газы, которые растворяются в воде, и тут же выводит их из отопительной системы. Основу конструкции голландского сепаратора «Spirovent» составляет медная трубка с медной сеткой. Сетка уменьшает турбулентность, что позволяет остановить микропузырьки абсолютно любого размера. Далее пузырьки поднимаются вверх и отводятся из системы отопления через автоматический воздухоотводчик. Сепаратор микропузырьков устанавливается в наиболее горячем месте системы отопления. Например, на подающем трубопроводе на выходе из котла, потому что именно в этом месте высвобождается большее количество микропузырьков в системе отопления из воды.

Важное значение Pall колец

Если вы задумались о приобретении сепаратора воздуха, вам наверняка станет любопытно, за счёт чего разделители flamcovent так быстро и качественно «выуживают» из потока даже крошечные пузырьки воздуха. В корпусе этих устройств находятся специальные приспособления – pall кольца. Вода соприкасается с поверхностью этих колец, а они притягивают к себе маленькие и более крупные воздушные пузырьки, находящиеся в ней. Чтобы уровень воды в разделителе был постоянным, а ликвидации воздуха ничто не мешало, в верхней части устройства установлен поплавковый воздушный клапан.

Изготавливаются воздушные разделители flamcovent в двух вариантах:

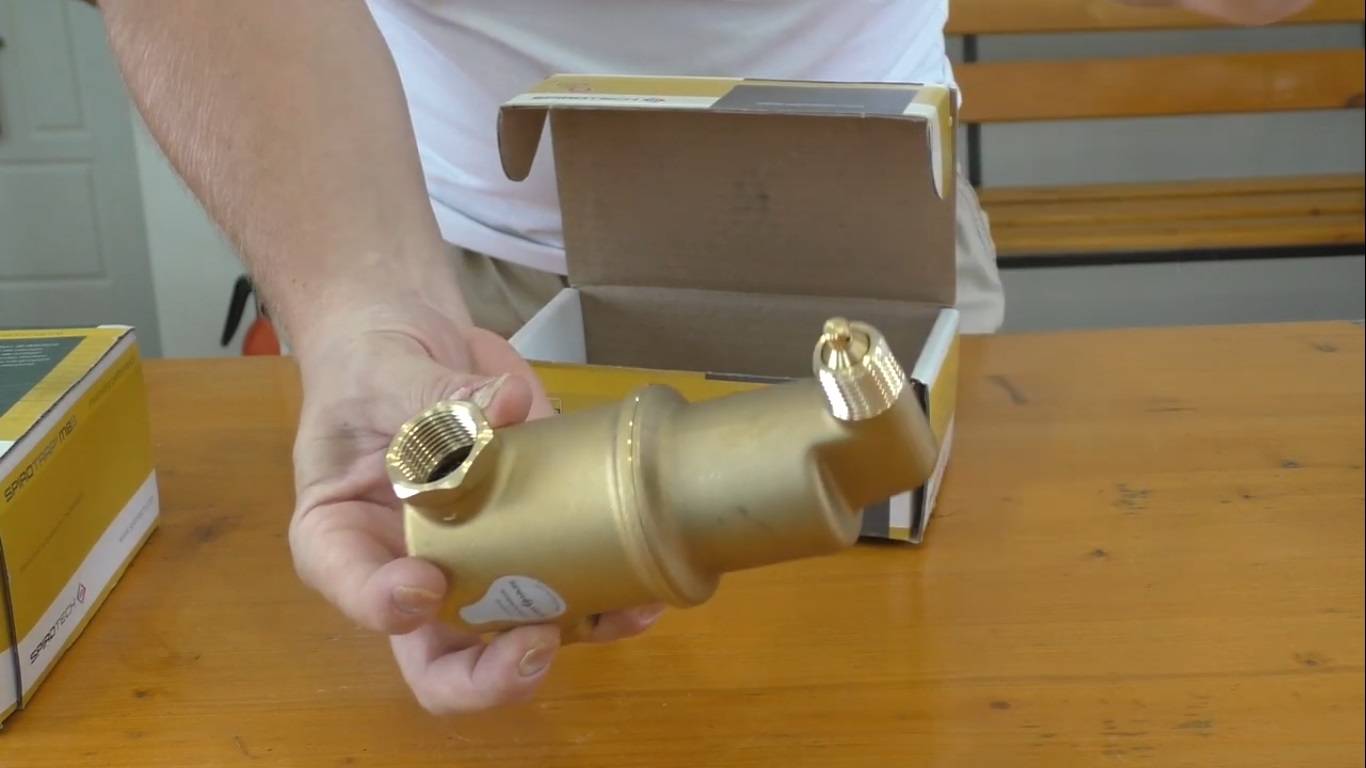

1. Устройство с латунным корпусом и резьбовым креплением.
2. Сепаратор воздуха со стальным корпусом, покрытым эмалью. Тип крепления – сварной или фланцевый.

Гидрострелка для отопления своими руками

Поскольку строение устройства простейшее, у многих возникает желание сделать его самостоятельно. Расчёты размеров гидрострелки для отопления начинаются с диаметра трубы, которая подойдёт для конкретной системы.

Для расчётов понадобятся данные:

• Мощность котла (кВт) — W.
• Разница между температурой подачи и обратки – ΔT.

Подставив данные, по формуле можно высчитать минимальный внутренний диаметр (D) в мм.

Между патрубками должно «помещаться» 2-3 внутренних диаметра прибора.

Но не всё так просто, как кажется. Чтобы сделать стрелку самостоятельно, нужны навыки сварщика. Услуги наёмного специалиста будут стоить не мало. Не всегда легко найти качественные патрубки с ровной резьбой, тогда придётся прибегнуть к услугам токаря. В результате, суммарная стоимость материалов, работы и времени может даже превосходить затраты на покупку готового заводского устройства.

Есть и ещё один момент, в котором самоделки уступают фабричным аналогам. Поскольку они не имеют термозащитного кожуха, разделитель излучает тепло там, где не запланировано хозяином.

Назначение

Цель установки гидрораспределителя в систему отопления – разделение потоков теплоносителя, а также защита котельного оборудования.

Рассмотрим основные конкретные ситуации, в которых может пригодиться данное устройство в отопительной системе:

1. Когда требуется создание двух и более контуров отопительной цепи с различным расходом теплоносителя. Например, пристыкованный контур требует большего расхода, чем основной от котла. В этом случае, есть два способа решения проблемы: увеличить мощность и циркуляцию основного контура, что будет не оправдано экономически и приведёт к быстрой выработке ресурса оборудования. Другой способ – установка гидрострелки, которая отрегулирует поток.
2. В отопительных схемах, включающих бойлеры, тёплые полы и несколько контуров, гидроразделитель поможет избежать негативного влияния этих систем друг на друга. При включении и выключении любого из элементов, не нарушится общий баланс системы.
3. Если есть несколько контуров (от одного котла), в каждом из которых имеется свой циркуляционный насос. Гидрострелка не допускает противодействие их друг другу. Приборы работают мягко, теплоноситель распределяется равномерно и в достаточном количестве во всех контурах.
4. Есть несколько котлов, которые объединены в единую отопительную цепь. Без установки гидрострелки тут не обойтись.
5. Ремонтопригодность – ещё один плюс, который появляется при установке гидрораспределителя. Прибор даёт возможность сохранять работоспособность всех контуров, кроме того, который требуется отключить.
6. В некоторых ситуациях оборудование может подвергаться перепадам температуры. Резкая подача холодной жидкости на разогретый элемент системы может привести к появлению трещин и выходу из строя. Особенно чувствительны к таким перепадам чугунные теплообменники, радиаторы и т.д. Происходит подобное при запуске отопления, во время ремонтных работ, аварийном отключении и т.д.

Это основные функции, которые выполняет гидрострелка. В процессе эксплуатации прибора, в его нижней части происходит накопление осадка из примесей, содержащихся в теплоносителе (окалина, ржавчина, песок, и прочая грязь).

Для удаления осадка здесь установлен специальный кран и многие относят это к дополнительным преимуществам, которые даёт гидрораспределитель.

Ведь очистка жидкости от примесей благоприятно сказывается на каждом элементе системы и продлевает срок их службы.

Кроме того, устройство оснащено возможностью стравливания растворённого в воде воздуха. Если он накапливается в радиаторах, то приводит к снижению эффективности нагрева. Так что гидроразделитель является ещё и воздухоотводчиком.

В гарантийном талоне к некоторым видам оборудования можно прочесть, что производитель несёт ответственность и готов принимать неисправное оборудование только при наличии в системе гидроразделителя.

Конструкция сепараторов воздуха

Для удаления воздуха и микрочастиц из систем отопления применяют сепараторы воздуха. Оборудование эффективно удаляет воздух и другие растворенные газы, обеспечивает оседание микрочастиц.

Устройства не содержат движущихся узлов, не требуют регулярной замены расходных элементов, подключения к электросети. Срок службы оборудования составляет несколько десятков лет. Различают:

• Сепараторы шлама.
• Сепараторы воздуха.
• Комбинированные устройства.

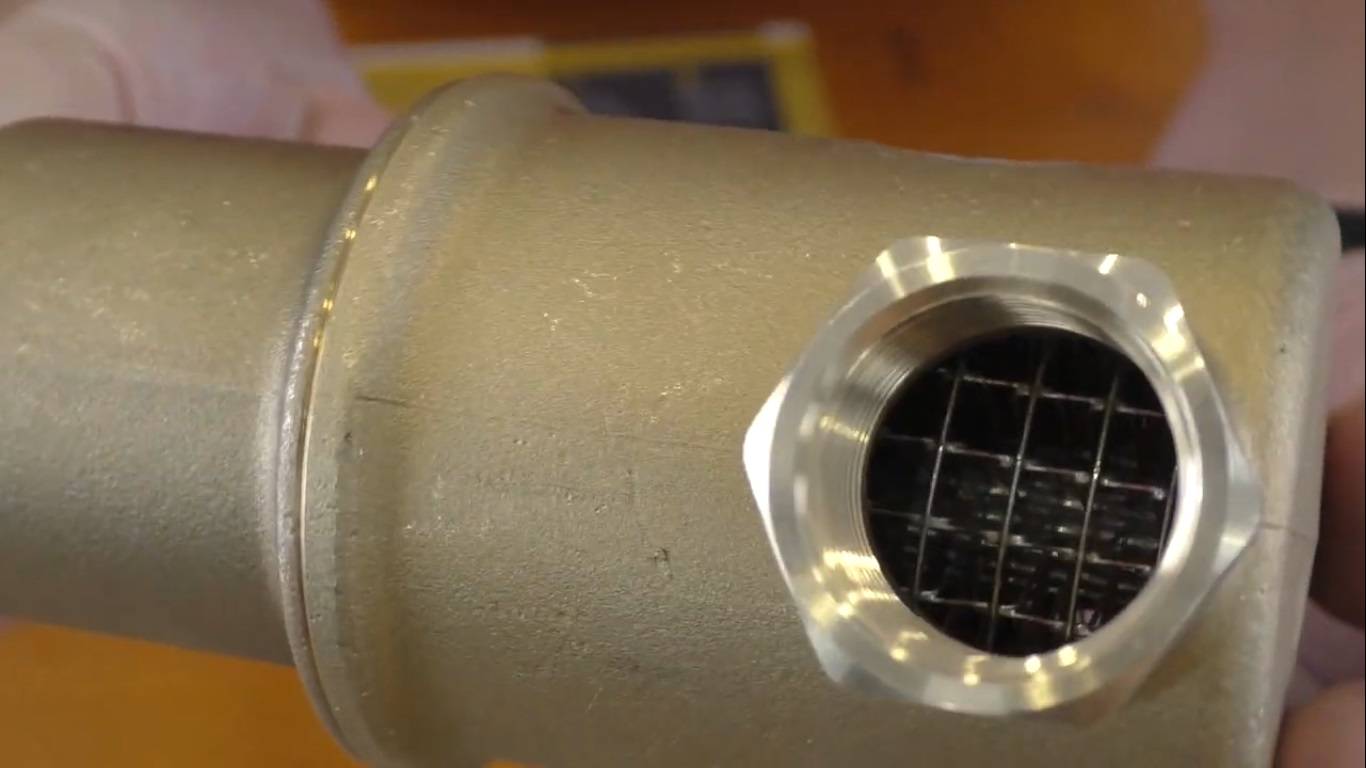

Оборудование представляет собой полый корпус с сепарирующим элементом внутри. Принцип действия устройства обычно основан на замедлении потока. При этом взвеси осаждаются под действием гравитации, из микропузырьков формируются более крупные и поднимаются вверх. Газы удаляются через автоматический клапан, расположенный вверху устройства. Шлам смывается открытием вентиля, размещенного внизу.

Сепараторы устанавливают в небольших автономных и централизованных системах отопления. Производительность устройств от 5 м3 до 2 тысяч м3 в час.

Flamco

Оборудование Flamco для систем отопления, водоснабжения и кондиционирования. Каталог продукции Flamco: расширительные баки, сепараторы воздуха и приемные воронки.

В 1950-х годах компания первой представила на рынке отопительную систему закрытого типа, которая основывалась на применении расширительного бака Flexcon. Изначально модельный ряд был небольшой и скромный. Вскоре он невероятно расширился, а сегодня более 30 млн. баков от Flamco установлены по всему миру.

Компания производит:

• расширительные баки с мембраной (расширительной/сменной);
• сепараторы воздуха;
• установки поддержания давления;
• воздухоотводчики;
• приемные воронки;
• аксессуары.

Преимущества продукции Flamco

• Роботизированное производство — минимизирует человеческий фактор и повышает качество изделий
• Покраска до сборки — исключает возможность возникновения коррозии на защемленной кромке
• Широкая продуктовая линейка — от воздухоотводчиков до АУПД
• Разнообразие типоразмеров — объем расширительных баков может варьироваться от 2 до 12 500 л.

Три типа баков Flamco

• баки с диафрагмой, зафиксированной для использования в быту и небольших коммунальных системах;
• баки со сменными диафрагмами;
• автоматические расширительные системы, которые управляются с помощью компрессоров и применяются в больших системах отопления, охлаждения или кондиционирования.

Если воздух попадает в систему отопления, это оказывает крайне негативное воздействие на ее работу. Компания предлагает три варианта решения данной проблемы:

• поплавковые воздухоотводчики Flexvent — предназначаются для местного удаления воздуха, к примеру, в радиаторах;
• воздушные сепараторы Flamcovent — используются для удалении воздуха из всей системы отопления. Компания запатентовала уникальный метод PALL колец, который является принципиально новым в сфере удалении воды и газов и обеспечивает высокие результаты;
• сепараторы Flexair — целесообразно использовать в трубопроводах, по которым жидкость двигается на чрезвычайно высокой скорости.

http://www.flamco.co.uk

Устройство сепаратора: почему в систему попадает воздух

Наличие воздуха в теплоносителе, что открытой, что закрытой системы отопления несет в себе большие проблемы для всего оборудования. От этого страдают и отопительный котел, и трубопроводы и радиаторы отопления. Мелкие пузыри наносят большой вред и крыльчатке насоса и запорной арматуре, независимо из какого материала они были сделаны.

И если воздух, попавший внутрь контура, не будет своевременно выведен наружу, он в итоге приводит к снижению эффективности работы оборудования, повышению расхода энергоресурсов, преждевременному износу и поломке оборудования.

Основных путей проникновения воздуха в контур системы отопления несколько:

• Он проникает вместе с водой, которую доливают в системы перед началом отопительного сезона;
• После слива теплоносителя, когда в системе проводится техническое обслуживание или ремонт оборудования;
• В результате химической реакции, когда вода проходит постоянные циклы нагрева-охлаждения;
• Когда некоторые элементы системы теряю герметичность и через микротрещины, порывы или неплотности воздух просто «засасывается» внутрь при выравнивании давления внутри и снаружи контура;
• Когда неправильно отрегулированы клапаны воздухоотводчиков;

Как видно существует масса вариантов и способов попадания воздуха внутрь системы. Именно поэтому, чтобы минимизировать возможный ущерб от скопления газов в батареях, трубах и теплообменнике необходима установка в систему такого устройства, как сепаратор.

Сепаратор микропузырьков.

Посмотреть цены на Сепараторы микропузырьков Скрыть

Принцип работы сепаратора базируется на мгновенном действии. Он разделяет газы, которые растворяются в воде, и тут же выводит их из отопительной системы. Основу конструкции голландского сепаратора «Spirovent» составляет медная трубка с медной сеткой. Сетка уменьшает турбулентность, что позволяет остановить микропузырьки абсолютно любого размера. Далее пузырьки поднимаются вверх и отводятся из системы отопления через автоматический воздухоотводчик. Сепаратор микропузырьков устанавливается в наиболее горячем месте системы отопления. Например, на подающем трубопроводе на выходе из котла, потому что именно в этом месте высвобождается большее количество микропузырьков в системе отопления из воды.

Виды воздухоотводчиков

Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.

Кран Маевского

Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.

Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:

1. Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
2. Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
3. Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

Автоматический воздухоотводчик

Автоматический воздухоотводчик VALTEC VT.502

Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт

По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

Сепаратор микропузырьков.

Посмотреть цены на Сепараторы микропузырьков
Скрыть

Принцип работы сепаратора базируется на мгновенном действии. Он разделяет газы, которые растворяются в воде, и тут же выводит их из отопительной системы. Основу конструкции голландского сепаратора «Spirovent» составляет медная трубка с медной сеткой. Сетка уменьшает турбулентность, что позволяет остановить микропузырьки абсолютно любого размера. Далее пузырьки поднимаются вверх и отводятся из системы отопления через автоматический воздухоотводчик. Сепаратор микропузырьков устанавливается в наиболее горячем месте системы отопления. Например, на подающем трубопроводе на выходе из котла, потому что именно в этом месте высвобождается большее количество микропузырьков в системе отопления из воды.

Для каких целей в систему отопления дома встраивают сепаратор шлама и сепараторы-деаэраторы

нарушения работы отопления вызванных насыщением теплоносителя воздухом и шламом довольно много. Но чаще всего видимыми признаками нарушения выступают:

• Нарушение теплоотдачи батареи отопления – это может быть завоздушивание или создание воздушной пробки или оседание воздушных пузырьков на стенках радиатора. Такая воздушная прослойка мешает нормальному теплообмену и снижает эффективность работы прибора;
• Мелкие пузырьки, как ни странно, очень негативно влияют на работу насосного оборудования. Представить себе как воздух мешает работать насосу нетрудно. Крыльчатка насоса постоянно находится в жидкости, вращаясь, создает поток, который дальше проталкивается по трубам. Если жидкость однородна, то электромотор работает стабильно с постоянной нагрузкой. Если в жидкости получается большое количество пузырьков, то и плотность будет неоднородной, насос будет работать рывками, что приведет к износу электромотора.
• Пузырьки содержат не атмосферный воздух, большинство из них наполнены кислородом. И если человек без него не может обойтись, то резиновые изделия, пластик и уплотнители активно разрушаются ним. Также пагубно влияет кислород и на металл – в процессе реакции образуется зона коррозии, что может привести к нарушению герметичности системы;
• Вода, подающаяся в систему отопления, не всегда проходит подготовку и обезжелезивание. Часто систему заполняют из местных источников, где вод может содержать как большие нерастворимые частицы, такие как вкрапления глины или песка, так и растворимые соли. Часто именно растворенные соли при нагревании образуют мельчайшие частички кальция и железа. Именно этот мусор и становится причиной засорения батарей и трубопроводов.

Установленный в систему сепаратор позволяет отделить эти вкрапления от жидкости и тем самым обеспечить безаварийную работу оборудования.

Профилактика

Чтобы не было проблем с воздушными пробками, необходимо установить воздухоотводчики у каждой группы отопительных элементов. Так, например, для удаления воздуха из котла автоматический клапан для вывода газов монтируется прямо на нём. Так же им оснащаются все коллекторы. На радиаторах с торца устанавливаются краны Маевского.

Если после выпуска воздуха, радиаторы всё равно плохо нагреваются, следует полностью слить теплоноситель. Так как возможно, что в сети слишком много грязи, а она значительно снижает циркуляцию жидкости в батареях.
