Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Разновидности шиберов

Для изготовления шиберов можно использовать различные материалы, подробнее о них мы поговорим ниже. То же самое касается и особенностей конструкции данного элемента.

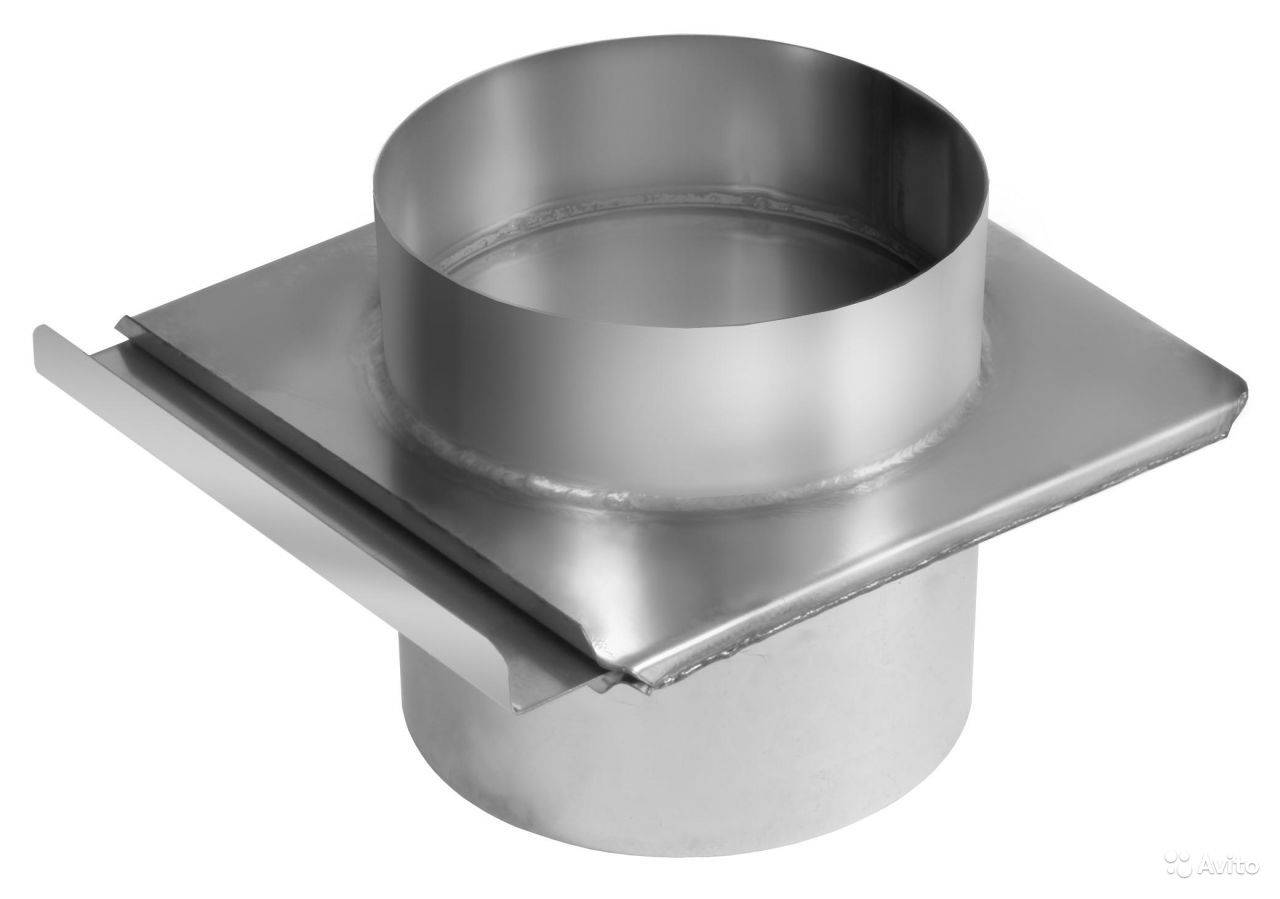

Выдвижной стальной шибер

Выдвижная заслонка изготавливается в виде обычной пластины, которая за счет движения регулирует (увеличивает либо уменьшает) поперечное сечение дымоотвода. Поверхность такой задвижки должна быть гладкой, чтобы на ней не накапливалась сажа – это может привести к возгоранию. В шибере есть небольшое отверстие, которое облегчает движение и обеспечивает герметичность прилегания заслонки. Именно выдвижные заслонки считаются самыми распространенными, чаще всего их применяют в стальных и кирпичных дымоходах.

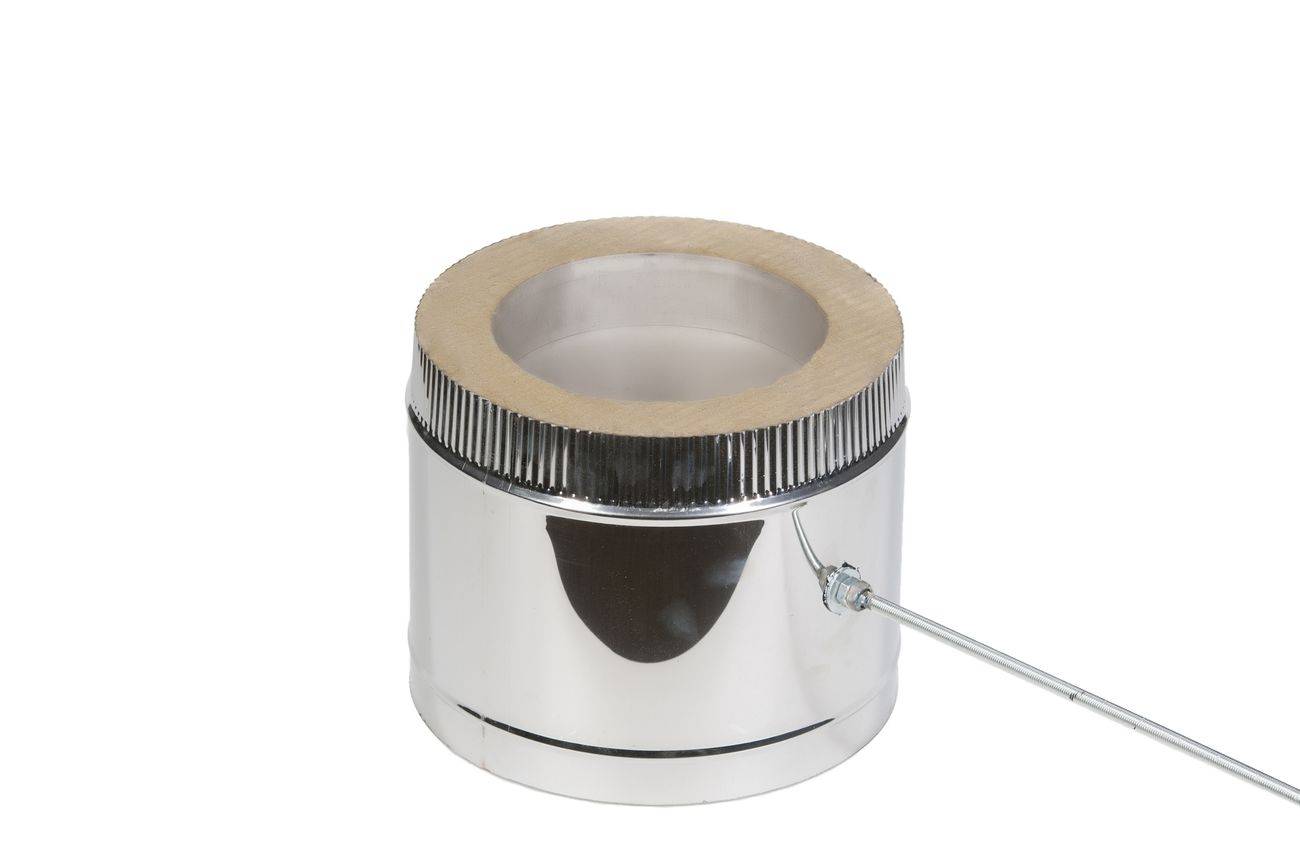

Двустенные (дроссельные, поворотные) шиберы

Конструктивно это устройство намного сложнее, оно способно поворачиваться вокруг своей оси и таким образом открывать либо закрывать дымоотвод. Может изготавливаться в виде пластины (опять же – с гладкой поверхностью), разделенной осью на две равных части и закрепляемой с помощью этой же оси. Поворачивается на 180 градусов. Такому решению следует отдать предпочтение в случае, если нет возможности установить обычный выдвижной шибер. Популярность конструкции данного типа значительно ниже потому, что у нее есть один недостаток: ось крепится посредством сварки, и после длительного использования она может сломаться (перегореть).

Изготавливаются поворотные шиберы из прочной нержавеющей стали или чугуна. Оба этих материала характеризуются длительностью эксплуатации и стойкостью к воздействию высоких температур, однако чугун слишком тяжел, поэтому монтировать чугунные задвижки можно лишь в кирпичные дымоходы. Заслонки из нержавеющей стали хорошо себя зарекомендовали в дымоотводах всех типов.

Совет! Выбирая стальную поворотную задвижку, обратите внимание на ее поверхность. Она должна быть тщательно отполирована, чтобы исключить накопление сажи.. Преимущества стальных шиберов:

Преимущества стальных шиберов:

• способность выдерживать температуры до 900 градусов по Цельсию;
• максимальная прочность;
• устойчивость к коррозии;
• высокая эффективность;
• способствует экономии топлива, сохраняя тепло в помещении;
• характеризуется хорошей теплопроводностью.

Топочные дверки для печи

Топочные дверки для печи бывают прямоугольными и круглыми. Плотность их закрывания обеспечивается специальным прижимным устройством, которое представляет собой планку с винтом, находящимся в середине планки. При его закручивании давление переходит на чугунное полотно, которое плотно прижимается к рамке прибора.

Поддувальные дверки необходимы для регулирования силы тяги и подачи воздуха под колосниковую решетку.

Количество воздуха, проникающего через нее, во многом зависит от силы тяги дымовой трубы. Тягу можно регулировать путем изменения положения движка чугунной задвижки и полотна поддувальной дверки.

Через дымовую трубу производят удаление золы, которая образуется в зольнике печи. Поддувальные герметические дверки бывают овальными и прямоугольными. Размеры овальной дверки составляют 205 х 165 мм, а у прямоугольной дверки они могут различаться: 250 х 190, 240 х 160, 250 х 185 мм.

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Для чего нужна задвижка

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

• болгарка или ножницы по металлу;
• шлифовальный диск для УШМ;
• сверла и напильник по металлу;
• маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

• болгарка;
• дрель;
• плоскогубцы;
• сварочный аппарат;
• циркуль;
• рулетка;
• маркер для разметки.

1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
2. Согласно ему начертить окружность на листовой стали.
3. Болгаркой вырезать круг.
4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
6. Отрезать трубку болгаркой.
7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Где устанавливают шиберы

Выдвижные клапаны предназначены в основном для установки в системах принудительной вентиляции и дымоотведения. Они выполнены из стали и обладают высокой прочностью.

Перекрывающая пластина перемещается по специальным пазам и способна выдержать достаточно большое давление.

Основной регулятор монтируется перед вентилятором и выполняет функцию пусковой преграды. Когда вентилятор начинает работать, клапан закрыт.

Это существенно снижает нагрузку на электродвигатель. По достижении нужной скорости вращения пластина выдвигается.

Воздушные массы начинают перемещаться по магистральным воздуховодам. Таким образом, благодаря шиберному регулированию увеличивается срок эксплуатации мотора вентилятора.

Если распределение свежего воздуха по помещениям происходит неравномерно, можно установить дополнительные выдвижные регуляторы на боковых сегментах.

Они позволят настроить скорость воздушного потока так, чтобы в каждой комнате человек чувствовал себя комфортно.

В вытяжных дымовых трубах используются шиберы такой же конструкции. Они могут выдерживать высокую температуру (до 1000 0С) и обладают устойчивостью к воздействию агрессивных сред.

Заслонки устанавливаются над топкой печи на высоте в 1 м и имеют толщину не менее 1 мм. В кирпичном дымоходе тяжелая чугунная пластина двигается по пазам в кирпиче.

При розжиге печки или камина клапан должен находиться в открытом положении. Так создается максимальная тяга.

Когда поленья разгорелись, внутренний диаметр дымохода закрывается приблизительно до половины. Это исключает быстрое сгорание дров.

Когда в камере печи остаются одни угли, клапан устанавливается в положение «закрыто». При этом обязательно должна оставаться щель для выхода газов.

Это требование противопожарной безопасности.

Поворотные шиберы, как правило, устанавливают в вентиляционных системах с естественной циркуляцией воздуха. Их запирающие элементы не выдерживают больших нагрузок.

Однако они вполне подходят для регулировки слабоскоростных потоков между приточным и вытяжным сегментами системы. Место установки выбирается в зависимости от конструкции конкретной трассы и планировки помещений.

Поворотные устройства не требуют дополнительного пространства для изменения положения заглушки, в отличие от выдвижных. Это позволяет устанавливать их в условиях дефицита свободного места.

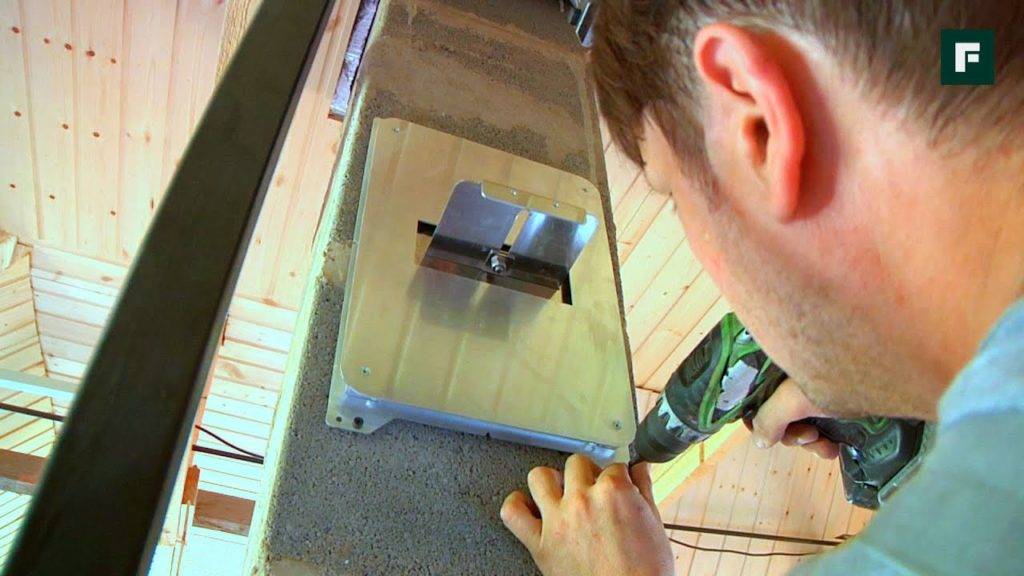

Установка задвижки

Монтаж любого вида шибера производится на первых этапах установки системы отопления. Установить конструкцию на дымоходную трубу совершенно не сложно. Сделать это можно тремя методами:

• Возле топки камина. Подсоединяется устройство на дымоходной трубе на расстоянии одного метра от отопительных приборов. Такой удобный монтаж заслонки позволяет беспрепятственно проводить контроль работы шибера.
• «Труба в трубу». Данный способ предполагает крепление шиберной заслонки на дымоходную трубу без применения дополнительных фиксаторов. Надежно держится задвижка за счет плотного примыкания к трубе дымохода.
• В вентиляционном канале. Такой вариант установки используется в основном для охлаждения двигателя вентилятора.

При сооружении печей и каминов чаще всего устанавливают заслонку первым способом. Шиберные задвижки используют как для круглых, так и квадратных дымоходных труб. Изделия с вращающейся пластиной чаще всего устанавливают в дымоходах с сечением в виде круга.

Установка шибера в печь из кирпича

Шиберная заслонка довольно часто применяется для кирпичных печей. Установка ее производится на этапе строительства дымохода. Размещают задвижку на первом метре трубы. Такое расположение шибера позволяет легко проводить регулировку тяги. Для монтажа такого шибера необходимо:

• производится кладка двух рядов кирпичей дымохода;
• во втором ряду прорезается проем необходимого размера;
• устанавливается заслонка;
• в любом кирпиче этого же ряда пробивается выемка для поворотной ручки;

Далее выполняется кладка следующих рядов

При этом следует обращать внимание на плотность прилегания к месту, где установлен шибер. Все щели следует замазать раствором

При использовании такой заслонки следует учитывать все меры безопасности. В процессе работы печи ни в коем случае нельзя закрывать шиберную задвижку. Такое действие приведет к попаданию угарных газов внутрь помещения. Некоторые модели имеют специальный фиксирующий элемент, который не дает закрыть проем трубы полностью.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

https://youtube.com/watch?v=dlrV-SOmDPs

Способ установки

Монтаж шиберных заслонок выполняется четырьмя методами:

• Сварным — торцевые части труб и патрубки арматуры спаиваются с использованием сварочного оборудования. Получается надежный герметичный, но неразборный узел.
• Фланцевым – если торцевые части задвижки оснащены фланцами – круглыми или квадратными пластинами с отверстиями, в торцах труб также устанавливают фланцевые переходники. Для соединения элементов трубопровода фланцы совмещают и стягивают болтами, получая разъемный узел.
• Резьбовым – патрубки имеют резьбу, соединение выполняется при помощи накидных гаек. Метод используется редко, так как резьбовый узел от вибрации рабочей среды разбалтывается и нуждается в периодическом подтягивании.
• Закладным – корпус укладывается горизонтально между участками вертикальной трубы или шахт, узел цементируется. Используется только при монтаже дымовых шахт отопительных агрегатов.

По способу установки выделяют два вида задвижек:

• муфтовая – имеет полноценный корпус с патрубками, может присоединяться фланцевым, сварным и резьбовым способом;
• межфланцевая – корпус не имеет патрубков, в отдельных случаях корпус представляет собой только раму с седлами, такая задвижка устанавливается в разрез трубопровода или пазы в дымоходной шахте и присоединяется сварным, фланцевым или закладным методом.

https://youtube.com/watch?v=DW1rd956iPk

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху Шаг 1 – определение места монтажа Шаг 2 – обрезание кирпичей по периметру отверстия Шаг 3 – посадка шибера на раствор Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Нужна ли задвижка в банной печи?

Безусловно нужна. Хорошая тяга в бане – залог успешного построения печи. Как утверждают эксперты, все зависит от конструкции банной печи. Если в наличие есть дымоотвод, то в нужности шибера нет никаких сомнений.

Печная заслонка используется в любых типах печи. Принцип работы у них немного похож, поэтому и заморачиваться не стоит. Шибер точно нужен. Если же только горение производиться благодаря приточному воздуху, задвижка не устанавливается. Шибер поможет вам сэкономить на топливе, выжимая из каждого захода максимум. Топливо не будет прогорать впустую.

Для чего нужна шиберная задвижка

Горение дров в печи может проходить как очень интенсивно, так и медленно, постепенно. Подавляющее большинство конструкций отечественных печей рассчитаны на относительно быстрое горение топлива в них. Задача процесса горения в том, чтобы как можно большее количество тепла выделилось за определенный небольшой промежуток времени и произошел нагрев всей печи. А уже нагретая кирпичная печь будет благодаря своим габаритам медленно остывать и отдавать тепло в отапливаемые помещения.

Так вот, основной причиной, почему печь после сгорания в ней дров остывает слишком быстро лежит в том, что дымоход остаётся открытым и через него теплый воздух из комнаты выходит на улицу. Так как естественное движение теплого воздуха происходит снизу вверх, то нагретый печкой воздух помещений стремится подняться как можно выше и открытый дымоход станет отличным транспортным каналом для этих целей. В таком случае потери тепла будут очень большими и даже хорошо прогретая комната быстро остынет, если не закрыть дымоход после окончания горения дров в топке.

В целом, для блокировки выхода теплого воздуха из помещения в большинстве кирпичных печей существует специальная заслонка. Но есть печи, в которых такой заслонки нет, для них и создана шиберная задвижка. Она может быть установлена на дымоход любой печи сразу в его начале или на расстоянии до метра от печи.

Отдельно стоит сказать о шиберной задвижке для буржуйки или других металлических печей. В классической конструкции буржуйки задвижки на дымоходе нет и не должно быть, так как тяга регулируется с помощью открытия дверцы для заброса дров или дверцы поддувала. Что касается печей длительного горения, то согласно европейским нормам шиберные задвижки в них запрещены в принципе. Это объясняется особенностью протекания процесса затяжного горения, при котором в большом количестве образуется сажа и смола, а это, как было сказано выше, значительно увеличивает риск засорения дымохода и вероятность его полной блокировки.

Убедившись в необходимости оставлять дымоход открытым при горении дров, давайте рассмотрим правильную технику использования шиберной задвижки.

Способы установки заслонки

Выдвижная заслонка монтируется на этапе кладки дымохода

Существуют следующие правила и способы установки шибера в дымоходе:

• в кирпичной кладке — на высоте 60-80 см от ее основания;
• в стальной трубе — стык в стык (в раструбы) на участке, который не утеплен;
• высота от выходного патрубка металлического дымохода — не менее 150 см, чтобы не допустить тепловой деформации;
• заслонка должна двигаться в пазах и вращаться на стержне свободно, без застревания;
• изготовление в задвижке отверстия для выпуска угарных газов при раннем перекрытии канала.

Во всех случаях на ручке шибера нужно делать отметки, с помощью которых отслеживается ее положение в трубе.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.
