Соединение между собой: как соединить две батареи?
Батареи можно соединить между собой тремя основными способами:
- Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
- Последовательно. Схема подразумевает использование одной трубы.
- Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.
Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.
Подключение
Далее батарея фиксируется к отопительной системе. Последовательность процедуры:
- производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
- присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
- при помощи сгонов произвести фиксацию батареи к трубопроводам;
- проведение опрессовки системы.
Когда нужно заменять радиаторы отопления?
Изначально многоэтажки, которые были выстроены в советское время, не рассчитывались на длительный срок эксплуатации. Это стало причиной того, что инженеры не предусматривали возможность простого перекрытия подачи воды в трубах для замены радиатора.
Из-за этого же, батареи меняются не всегда. Зачастую заменять прибор приходится при особой необходимости.
Причин для демонтажа и монтажа несколько:
- Износ. Металлические трубы, которые каждый год несколько месяцев подряд находятся в тесном контакте с горячей водой подвергаются коррозии изнутри, изнашиваются. Как итог, осенью в процессе эксплуатации батарея начнёт течь и ее использование по назначению станет невозможным.
- Снижение уровня нагрева. Это связано с тем, что внутри радиатора с годами накапливаются отложения, которые утолщают стенки батареи. В итоге тепло не доходит до комнаты, а остаётся внутри радиаторной системы.
- Окрашивание. Иногда купив квартиру, обнаруживается, что батарея окрашена обычной эмалью и в несколько слоёв. Внешний вид становится опрятнее, но краска не даёт теплу попадать в помещение.
- Внушительные размеры. Часто владельцы квартир меняют радиаторы, т. к. старые чугунные модели выглядят громоздко. Сейчас на рынке есть отопительные приборы более эффективные и компактные.Батареи иногда меняют и из-за того, что они не вписываются в общий интерьер квартиры.
Заниматься процедурой замены радиатора лучше всего в тёплое время года, когда отопление ещё не активировано. Удобно тем, что не предстоит отключать стояк. Но стоит учитывать тот факт, что в межсезонье управляющие компании могут проводить гидравлические испытания систем отопления и другие работы.
Каждый владелец должен помнить, что если радиатор требуется сменить в отопительный сезон из-за поломки, то Управляющая компания произведёт ремонт только платно, т. к. собственник должен следить за состоянием труб и заблаговременно подавать заявление о замене.
Замена радиатора отопления своими руками
Инструмент для замены батареи отопления
Перед началом работы необходимо подготовить слесарный инструмент по монтажу радиаторов своими руками. Лучше сделать это заранее, чтобы во время производства работ не терять время на поиски необходимого ключа.
Для замены радиатора отопления понадобится:
- Паяльник для пайки пластиковых труб. Стоит данный инструмент довольно дорого и для того, чтобы заменить одну батарею, покупать его не стоит. Сейчас многие специализированные магазины могут дать его напрокат. Чтобы заменить всю систему отопления в среднем доме достаточно двух дней. Если работа выполняется впервые, лучше сделать задел и взять его на неделю. Если трубы будут металлопластиковые, паяльник не нужен.
- Болгарка с отрезными кругами. Круга диаметром 125 мм будет вполне достаточно.
- Набор ключей: рожковый 36х41, трубный №2 и разводной №3.
- Перфоратор и сверло с твердосплавным наконечником. Если стена кирпичная сверлить можно обычной дрелью.
- Рулетка, уровень, карандаш.
- Пакля или другой уплотнитель для резьбовых соединений.
Демонтаж старой батареи
Процесс демонтажа старой батареи напрямую зависит от состояния имеющихся труб подвода теплоносителя и необходимости их замены.
Если старая батарея установлена на новых металлопластиковых или пластиковых трубах, процесс замены следующий:
- Перекрываются краны, которые отсекают батарею от всей системы.
- Аккуратно откручиваются накидные гайки от муфт.
- Батарея снимается с креплений.
- Из ее корпуса выкручиваются муфты.
Если новая батарея будет устанавливаться параллельно с заменой трубы, то последняя просто срезается при помощи болгарки, а затем выкручивается из тела батареи.
Сложнее всего работать со стальными трубами, если их планируется сохранить для дальнейшей эксплуатации. В таком случае:
- Труба отрезается от батареи на необходимое расстоянии.
- Затем из корпуса батареи выкручивается оставшаяся арматура.
- На теле оставшихся труб нарезается или приваривается новая резьба.
- К ней прикручивается арматура новой батареи.
- После демонтажа старого отопительного радиатора необходимо удалить кронштейны, которые его держали.
- Когда работы закончены, можно приступать к монтажу новой батареи.

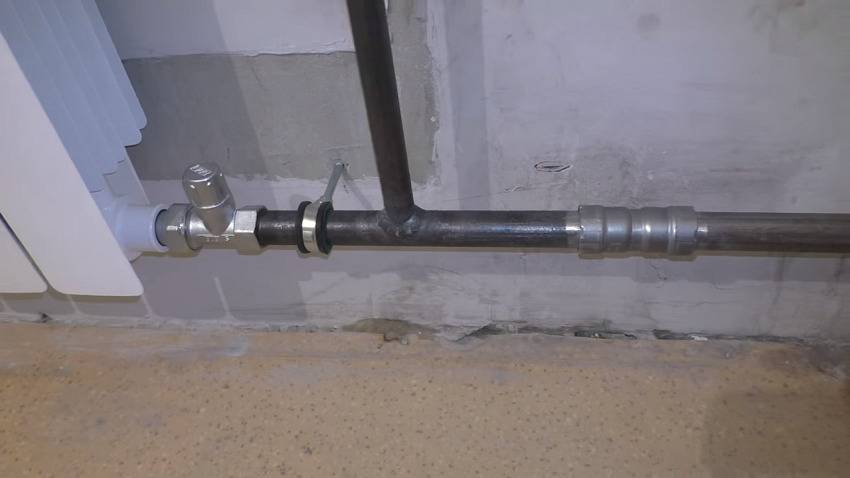

Монтаж новой батареи на металлопластиковые трубы
Схемы подключения радиаторов:
Порядок работ:
- Перед началом работ новую батарею следует подготовить. Далее наносится разметка помещения под монтаж радиаторов.
- Затем необходимо вкрутить соединительные муфты. Для этого внешняя резьба муфты обматывается уплотнительным материалом. Подматывать резьбу нужно только по направлению ее витков. Для правосторонней резьбы – по часовой стрелке, для левосторонней (встречаются очень редко) – против часовой стрелки.
- Муфта (так называемая «американка») имеет на конце накидную гайку, которая свободно вращается. К ней прикручивается отсечной кран. Его наружная резьба также подматывается уплотнительным материалом. При закручивании необходимо не забыть поставить прокладку.
- Затем к кранам прикручиваются муфты для металлопластиковых труб. Она вкручивается внутрь крана. Резьба также подматывается. Теперь батарея готова и ее можно устанавливать на рабочее место.
- Далее необходимо присоединить к ней трубы. Следует руководствоваться схемой подключения радиаторов к системе. Батарею необходимо установить на подставку, чтобы она не упала.
- Далее с муфт, которые прикручены к отсечным кранам, снимаются гайки и стопорные кольца и одеваются на трубы. Затем труба одевается на ниппель муфты и зажимается гайкой.
- После этого необходимо наметить места для установки крюков крепления. Их необходимо обязательно проверить по уровню. В противном случае батарея будет установлена криво. Теперь ее можно открутить и начать установку крюков. Для этого в стене сверлится отверстие, устанавливается дюбель и вкачивается крюк. Далее радиатор устанавливается на место и снова подключается к системе.
Согласование замены элементов системы
Замена системы отопления в квартире требует согласования в компании, обеспечивающей коммунальные услуги. Необходимо получить разрешение, обратившись в администрацию эксплуатационной организации, обслуживающей дом.
Еще на этапе проектирования многоквартирного дома выполняется расчет отопительной системы — определяется количество и мощность приборов отопления, их расположение, объем и температура теплоносителя и т.п. Замена батарей отопления на модели с иными эксплуатационными характеристиками может повлечь за собой ухудшение работы системы отопления в доме. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это провоцирует аварийную ситуацию.
Снятие батареи с кронштейнов
Если планируется поменять радиаторы отопления в квартире самостоятельно — за свой счет, на рассмотрение требуется представить ряд документов:
- Заявление с приложенным техническим паспортом на квартиру.
- Документ, подтверждающий право собственности на квартиру.
- Одобренный экспертизой тепловой расчет новых отопительных приборов.
- Сертификаты соответствия для всех комплектующих (радиаторы, фитинги, трубы, арматура и т.п.).
Экспертиза теплового расчета требуется, если планируется:
- поменять батареи отопления, установив приборы иного вида, с иными техническими характеристиками;
- увеличить мощность имеющегося радиатора за счет добавления звеньев;
- перенести прибор отопления в другую часть помещения.
Эксперт должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Экспертиза является платной услугой и выполняется за счет владельца квартиры.
С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо оформить заявку на отключение стояка и слив теплоносителя из соответствующего участка системы.
После замены батарей отопления в квартире подается заявка на техническую экспертизу — специалисты и представители управляющей компании проверяют правильность монтажа и соответствие приборов отопления тем, что были разрешены к установке.
Зачем это нужно
А в самом деле, зачем менять отопительные приборы?
Это практикуется в следующих случаях:
Если теплоотдача старого прибора недостаточна для поддержания в помещении нормальной температуры в пик холодов. Температура в разных помещениях квартиры регламентируется действующими СНиП и должна составлять не менее:
| Помещение | Температура, С |
| Жилые комнаты | 18 |
| Жилые комнаты в регионах с температурой наиболее холодной пятидневки -31С и ниже | 20 |
| Кухня | 18 |
- Если коррозия или эрозия содержащимися в теплоносителе взвесями делает дальнейшую эксплуатацию прибора невозможной. Наиболее типичны в этом плане пластинчатые радиаторы советского образца: после 7-10 лет работы в отопительном контуре они начинают массово давать течи.
- Если внешний вид старых батарей не вписывается в дизайн помещения.
Старый конвектор на фото явно не украсит комнату.
Возможна ли замена без отключения стояка
В соответствии с действующими правилами батареи могут меняться только в межсезонье. Но никто не может гарантировать, что нештатная ситуация не возникнет во время отопительного сезона.
Варианты действий в подобных случаях:
- Перед входом стоит шаровой кран. Поток воды перекрывается, после чего можно без опасений откручивать радиатор от подачи и обратки. Затем он ремонтируется или меняется на новое изделие.
- Шаровые краны отсутствуют. Перекрывается стояк, сливается вода. Трубы срезаются, к ним прикручивается запорная арматура. В стояк подается вода, хозяин квартиры в спокойной обстановке осуществляет замену неисправной батареи.
Способы разводки радиаторов и схемы их подключения
Способы разводки труб отопления — Фото
Начать следует с изучения способов разводки батарей, и подобрать наиболее приемлемый из существующих вариантов:
Однотрубная или последовательная. Является самой простой с точки зрения ее устройства, что является несомненным плюсом для людей, которые первый раз решились выполнять такую работу и не очень разбираются в том, как установить батарею.
Теплоноситель последовательно поступает ко всем нагревательным приборам и возвращается по той же трубе. Имеет следующие существенные недостатки:
- конечная батарея при такой схеме чаще всего прогревается недостаточно;
- отсутствует возможность контроля над температурным режимом каждого радиатора;
- для ремонта или замены батареи придется отключить весь стояк.
СОВЕТ. Установите байпас, что позволит отключать только те радиаторы, которые оснащены этим устройством.
Двухтрубная. Этот вариант несколько сложнее, чем предыдущий, но справиться с ним своими руками реально, нужно только приложить максимум усилий и старания.
Здесь используется параллельное подключение, когда теплоноситель подается к каждому радиатору и возвращается уже остывшим по другой, называемой обраткой.
Среди плюсов такого варианта: возможность регулировать степень нагревания батареи, используя терморегуляторы, помещение прогревается равномернее, а ремонт выполнить значительно проще, поскольку можно отключить любой из приборов отдельно, не вовлекая в процесс всю систему.
Коллекторная. Для квартир она не используется и к тому же является наиболее сложной в исполнении. Поэтому подробно останавливаться на ней не будем.
схемы подключения батареи в квартире — Фото
Не меньшее значение имеет схема подключения. Их подбирают с учетом конструкционных особенностей квартиры, существующей системы отопления и некоторых других факторов. Рассмотрим особенности каждого варианта:
- Наиболее распространенный тип подключения — одностороннее боковое. Обладает хорошей теплоотдачей, но если в квартире используются многосекционные радиаторы, то возможен недостаточный прогрев тех секций, что располагаются с краю. Исправить этот недостаток совсем не сложно — нужно для протока воды установить удлинитель.
- Нижнее. Такой способ целесообразен, если трубы отопления проходят под плинтусом либо вмонтированы в пол. Патрубки для подачи горячей воды и обратки располагаются в самом низу батареи и направлены вертикально вниз, что не нарушает эстетического восприятия помещения. Однако теплопотери могут достигать весьма значительных значений — до 15%.
- Диагональной. Этот вариант предпочтителен, если радиаторы имеют 12 или более секций. Здесь труба с горячем носителем присоединяется к верхнему патрубку с одной стороны батареи, а обратка — к нижнему, располагающегося с ее обратной стороны. Тепловые потери не превышают 5%. Однако этот показатель увеличиться в два раза, если места присоединения обратки и основной трубы поменять местами.
Учитывая особенности вашего жилища, а также свои предпочтения, можно подобрать наиболее подходящий тип подключения. В случае серьезных сомнений можно обратиться за консультацией к профессионалам.
Сколько стоит демонтаж и замена радиатора
Если нанимать мастеров установить батарею отопления цена работы будет складываться из цены демонтажа и стоимости установки нового радиатора. Цены у разных компаний отличаются, но ориентировочно стоимость установки батарей отопления, которая зависит от типа радиатора, следующая:
- демонтаж чугунного радиатора – от 200 рублей;
- установка чугунного радиатора — от 2000 рублей;
- монтаж алюминиевого радиатора – от 800 рублей;
- демонтаж легкого радиатора – обычно бесплатно.
Даже из такого прайс-листа становится ясным — установка батарей отопления в квартире своими руками позволит существенно сберечь семейный бюджет, ведь придется платить и за установку арматуры, кранов Маевского и т. д.
Особенности установки радиаторов разных типов
Различное устройство батареи отопления определяет особенности их установки и монтажа. Начнем с особенностей монтажа чугунных батарей. Если владелец узнает, сколько стоит установка батареи отопления, включая в общую сумму стоимость демонтажа и других работ, то это будет дополнительным стимулом для самостоятельной замены радиатора.
Установка чугунных батарей, особенности
В продаже есть современные чугунные батареи, которые продаются секциями. Перед установкой батарею нужно собрать, предварительно рассчитав количество секций. Если устанавливается батарея отечественного производства, то ее нужно обязательно «перебрать».
Это значит полностью разобрать, сменить все подозрительные прокладки и собрать. Затягивать ниппеля нужно специальным ключом. Новые батареи тщательно собрать с хорошей затяжкой межсекционных соединений
Среди всех типов батарей, чугунная батарея самая тяжелая, поэтому особое внимание нужно уделить надежности крепления. Установка напольной подставки снимает вопрос — как поставить батарею отопления, если стена из гипсокартона
После установки радиатора на крепления его нужно подключить к контуру отопления. Для этого используются сгоны и соединительные втулки. Все резьбовые соединения нужно уплотнить. Сейчас широко используется фум-лента, но многие мастера предпочитают паклю – сантехнический лен. Надежность и герметичность соединения можно улучшить применением герметика.
Биметаллические и алюминиевые радиаторы
Монтаж легких алюминиевых радиаторов нужно проводить очень аккуратно, они просто царапаются и повреждаются. До окончания монтажа защитную упаковку снимать не следует. В комплекте радиатора находятся кронштейны для крепления, а проблем связанных с весом, у алюминиевых или биметаллических радиаторов нет. Для алюминиевых радиаторов обязательное условие – установка кранов Маевского для периодического выпуска скопляющихся газов.
Разметка стены под кронштейны
Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.
- Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
- Провести из отмеченной точки вертикальную линию вниз до пола.
- Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
- Провести горизонтальную линию через отмеченную точку (А).
- Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.
Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.
- Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
- Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
- Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
- Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.
Какие бывают радиаторы
Наиболее распространены в наше время следующие виды батарей:
Чугунные радиаторы
Старые добрые чугунные радиаторы известные своей надежностью. Хотя сейчас их устанавливают все реже, но совсем недавно они стояли в каждой квартире. Самый существенный недостаток – это огромный вес. Они крайне долговечны (установленные батареи еще во времена СССР исправно работают до сих пор в некоторых квартирах), не боятся высокого давления и низкого качества теплоносителя, прекрасно отдают тепло.
Алюминиевые радиаторы
Алюминиевые – современные модели. Эти аналоги имеют незначительный вес и стильный внешний вид. Теплоноситель в этих батареях проходит непосредственно через корпус, поэтому важна качественная жидкость, иначе радиаторы быстро придут в негодность. Алюминиевые модели дешевые, но не пользуются популярностью из-за своей придирчивости к теплоносителю.
Биметаллические радиаторы
Такие модели похожи на чугунные, но они более современные, легкие и имеют лучшую (по сравнению с чугунными) теплоотдачу. Батареи состоят из стального сердечника и алюминиевого корпуса, что исключает недостаток алюминиевых аналогов. Преимущества этой модели делают ее наиболее популярной на сегодняшний день.

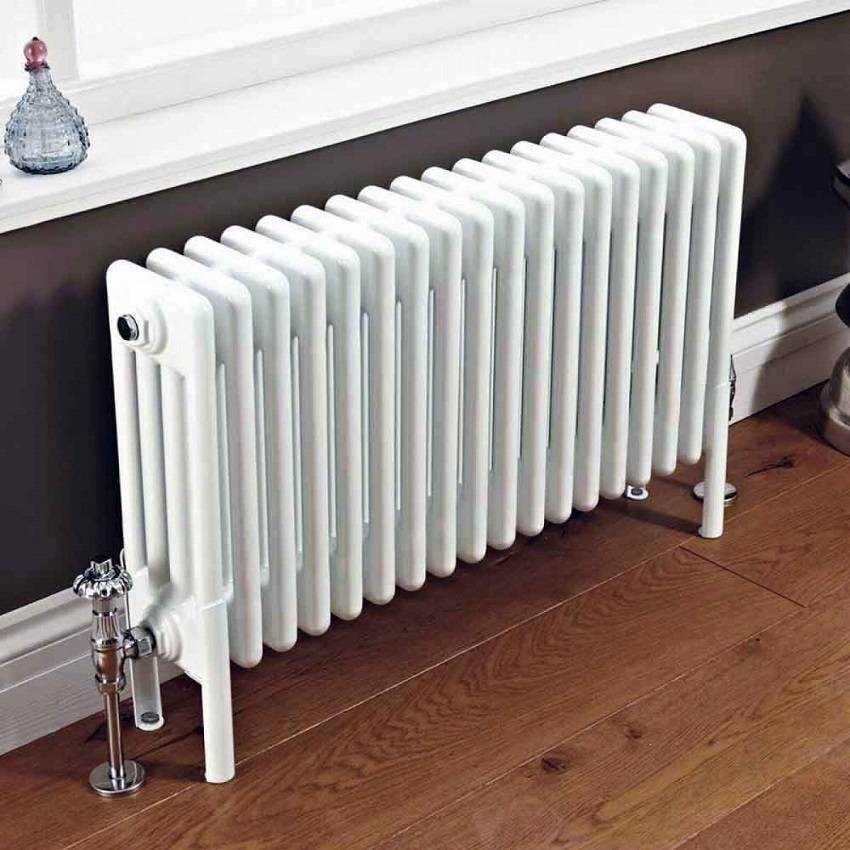

Стальные батареи
Срок службы таких моделей достигает 25 лет, они относительно легкие, хорошо отдают тепло. Батареи этого типа оптимально подойдут для небольших частных домиков.
Выбор вида батарей всегда сложен. Мы рекомендуем брать или чугунные, если есть кому помочь в их монтаже, либо же биметаллические, они легкие и можно их установить самостоятельно.
Что важно знать о способах подсоединения радиаторов
Общее представление о монтаже батарей сформировалось в советские времена. Сегодня различают несколько разновидностей соединений, включая 1-трубную и 2-трубную системы. Теплоноситель может после предварительной подачи наверх поступать самотеком по стояку сверху вниз или подаваться насосом снизу по замкнутому контуру.
Мощность, надежность и хорошая теплоотдача — основные составляющие при выборе теплоносителя
В самой емкости радиатора теплоноситель тоже может по-разному распределяться, например, подаваться в верхнее отверстие под напором и распределяться по диагонали, уходя в отводящую трубу или «обратку» снизу с противоположной стороны
И перед покупкой и заменой батареи-радиатора отопления важно выяснить схему подключения к отопительному контуру в квартире и общей системе отопления
Основные разновидности:
- боковое одностороннее подключение (наиболее распространенное в городских домах);
- диагональное подсоединение (подача сверху, отведение снизу с противоположной стороны);
- нижнее (трубы под пол или плинтус), входящий и отводящий патрубок расположены внизу с одной стороны, и это учитывают при покупке батарей с разным расположением отверстий;
- седельный способ напоминает нижнее подсоединение, только с разных сторон, способ наименее эффективный по подаче тепла и КПД, но вполне эстетичный по дизайну.
В двух последних вариантах трубы скрывают под пол, и это обычная практика в частном секторе. Дизайнерские отопительные приборы тоже нередко монтируют именно таким способом, независимо от того, по какому контуру шло отопление комнат до этого.

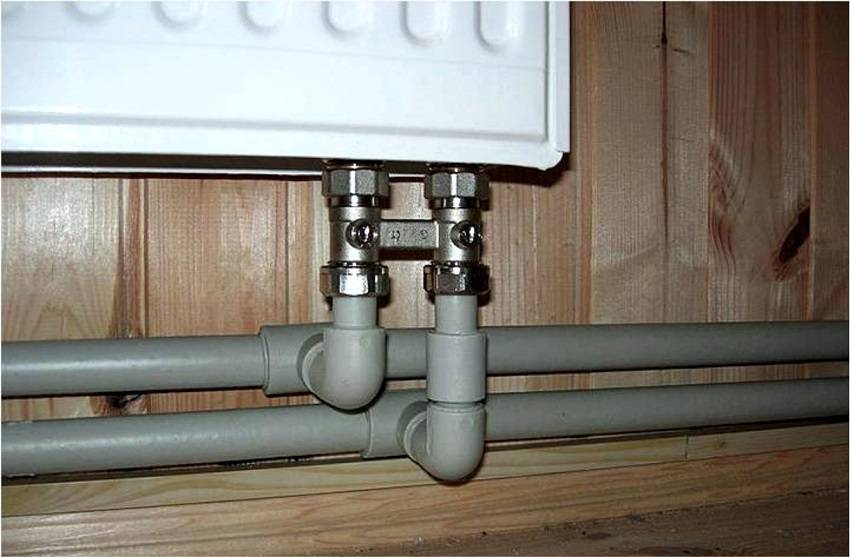

Нижнее подключение радиатора отопления
Подготовка к замене батареи-радиатора отопления в квартире
Перед заменой радиаторов отопления в квартире следует в системе перекрыть воду, даже если демонтаж производится не в отопительный сезон. В трубах и батареях всегда есть остаток теплоносителя, который рекомендуется откачать насосом или удалить любым другим способом.
Часть трубы по стояку придется обрезать возле пола или плинтуса. Желательно скрыть место предстоящего сочленения за декором, шторами или мебелью.
Выбор труб для подсоединения батарей не ограничен:
- металл;
- полипропилен;
- металлопластик.
Неметаллические трубы хоть и хуже переносят высокую температуру и большое давление, зато в них не образуется ржавчина, они более пластичны и удобны для укладки. Это учитывают при снятии замеров. Если делать «на века», то с медными радиаторами нужны такие же трубы. Пайку придется доверить специалисту.
При замене нужно точно подобрать трубы по диаметру – необходимо соответствие внутреннему и наружному сечению. Муфты и фитинги отлично соединяют полимеры и металл. Замеры и чертежи покажут реальный расход труб и тройников, которые потребуются для формирования нового отопительного контура.
При замене нужно точно подобрать трубы по диаметру
Разметка и крепление кронштейнов – следующий этап. Радиаторы навешивают по линии горизонта, чтобы не было перекосов. Иначе в том углу, который выше, неизбежно будет скапливаться воздух– эта часть батареи будет холодной. Крепление кронштейнов зависит от их типа. Как правило, под них сверлятся отверстия, в которые вкручиваются дюбеля.
Кронштейны для удержания батарей крепят на стену, но у некоторых современных моделей из чугуна есть ножки. Чем тяжелее и массивнее батареи или радиаторы отопления, тем основательнее закрепляются дюбеля и кронштейны. Далее нарезаем трубы нужной длины и соединяем с отопительным прибором и местами состыковки фитингами по всем технологическим нормам.
Самостоятельное снятие радиаторов
Раскручивание резьбовых соединений на входе в радиатор
Перед тем как снять старое оборудование, следует продумать вопрос о целесообразности замены внутренней разводки. Трубы могут быть забиты известковым налетом и грязью, особенно на стыках и поворотах. Вместо них целесообразно установить современные полипропиленовые секции.
Снятие батарей выполняется в следующей последовательности.
- Раскручивание резьбовых соединений на входе в радиатор. Если стык не поддается, его можно разогреть горелкой. Если изделие подлежит утилизации, его просто срезают с трубы.
- Батарея аккуратно снимается с кронштейнов. Для облегчения дальнейшей транспортировки из нее нужно слить воду. Выбрасывать демонтированный элемент не стоит, так как его можно выгодно сдать на металлолом в железнодорожном пункте приема.
- Трубы срезаются на расстоянии 15-20 см от стояка. На концах делается резьба, к которой прикручиваются переходные фитинги для пластиковой разводки.
- Для улучшения теплоотдачи нагревателей в проем, где они будут висеть, крепится фольгированный пенофол. Предварительно основа очищается от мусора и грунтуется. Так будет обеспечено равномерное распределение потока нагретого воздуха по всему объему комнаты.
