Регулятор температуры отопления для радиатора

Место для установки термостата

На работу термостатического регулятора оказывают влияние:

  • прямые солнечные лучи;
  • температура воздуха за окном;
  • скорость циркуляции воздуха в помещении;
  • дополнительные источники тепла.

В многоэтажных частных домах термостаты в первую очередь устанавливаются на верхних этажах. Это связано с тем, что тёплый воздух поднимается вверх, способствуя увеличению разности температур по высоте здания.

В одноэтажных более высокий приоритет имеют радиаторы, расположенные ближе к отопительному агрегату.

Термостатические регуляторы температуры отопительных батарей устанавливаются на подающем участке отопительной системы непосредственно перед радиатором.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

  1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
  2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
  3. Соединить терморегулятор с подающей магистралью.
  4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
  5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
  6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
  7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

  1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
  2. В комнате должен находиться обычный термометр.
  3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
  4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
  5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
  6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
  7. Клапан оставляется в данном положении.
  8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Процесс установки клапана в отопительную систему достаточно прост. Всю работу легко можно проделать самостоятельно. Тем более, что терморегулятор можно устанавливать как на новую, так и на уже эксплуатируемую систему.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Принцип работы терморегулятора

Основным назначением терморегулятора является ограничение поступления теплоносителя в прибор отопления. Регулировка объема поступающего в батарею теплоносителя осуществляется при помощи вещества в сильфоне, которое чувствительно к изменению температуры окружающего воздуха. Если температура воздуха в помещении возрастает, вещество в сильфоне начинает расширяться и шток опускается, частично перекрывая сечение канала (в радиатор поступает меньше воды, теплоотдача прибора снижается). Если температура в помещении снижается, вещество наоборот начинает сжимается, шток поднимается, увеличивая сечение канала (в радиатор поступает больше воды, теплоотдача прибора повышается).

Обзор популярных моделей

Danfoss

  1. Комплект Danfoss Панда – комплект угловой/прямой, включающий: термостатический клапан, головки с датчиком жидкости. Клапан типа RA-N 15 (с участием предварительной настройки, не требует применения специальных инструментов для настройки) диаметром DN 15 (1/2″) максимальным рабочим давлением 10 бар, максимальной рабочей температурой 110 °C. Головка диаметром 1/2″.
  2. Данфосс Panda RAS-CK. Предназначен для установки 3/4″, присоединение к радиатору 1/2″. Запорный клапан RLV-S предлагает индивидуальное отключение каждого радиатора во время технического обслуживания, ремонта без влияния на остальные радиаторы в системе отопления. Клапаны термостатические с предварительной настройкой применяются в однотрубных, двухтрубных системах центрального отопления, обеспечивая оптимальное распределение воды в системе. Предварительная настройка обеспечивает точное получение номинального расхода, обеспечивая оптимальный баланс установки.
  3. Автоматический регулятор на батарею Danfoss Eco дает точный контроль температуры, стоимости отопления. Прибор является электронным программируемым термостатом, регулирующим работу радиаторов, разработан для применения в домах, квартирах, коммерческих объектах. Пользователь может легко выбрать одну из предварительно загруженных программ или индивидуально запрограммировать термостат, соответственно потребностям. Имеет режим для отдыхающих – на время отсутствия жильцов, термостат снижает температуру, восстанавливает тепловой комфорт к моменту возвращения домочадцев. Имеет функцию открытого окна, благодаря которой термостат выключается в момент обнаружения значительного снижения температуры, например, при проветривании комнаты.

Терморегулятор Invena

Комплект Invena. Комплект осевой, включает:

  • клапан, питающий и возвратный;
  • термостатическую головку (M30 x 1,5);
  • соединения (1/2″, 15 мм для установки из меди и 16 мм для PEX).

Предназначен для подключения радиатора в ванной. Максимальное рабочее давление: 10 бар.

Набор Herz

Комплект для радиатора с питанием сбоку. Включает:

  • клапан питания (1/2″);
  • обратный клапан (1/2″);
  • термостатическую головку (с резьбой M28 x 1,5);
  • соединения;
  • колпачок красного цвета.

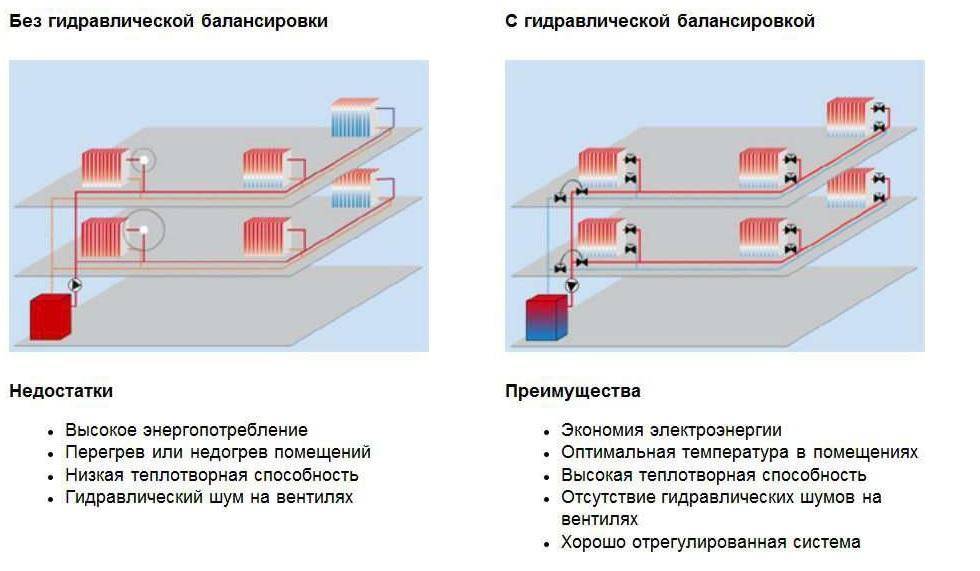

Регулировка отопления подачей или обраткой

Частично отрегулировать нагрев всех отопительных приборов в квартире или доме можно с помощью так называемой гидравлической балансировки. Для более равномерного распределения воды в системе применяют установку терморегуляторов и кранов на всех батареях. При настройке системе проверяется температура «обратки» в радиаторах. Она должна иметь разницу +\- 1 градус Цельсия.

Балансировка проводится при полностью (на максимум) открытых термоголовках. Для проверки температуры обратки используется контактный термодатчик, например, в мультиметре.

Для радиаторов с повышенной температурой выходной трубы уменьшают сечение входной и проверяют систему еще раз.

Последовательность монтажа

Последовательность работ зависит от типа устройства – электронного или механического.

Установка электронных приборов

Электронный регулятор монтируется на батарее отопления следующим образом:

  1. Подготовка радиаторов. Батарею нужно выключить, сняв вентиль и слить остатки воды. С однотрубных коммуникаций удаляются перемычки-байпасы. Теплоноситель при этом остается в остальных радиаторах и продолжает циркулировать.
  2. Подготовка регулятора. Устройство нужно распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки выполняется тестовое включение – дисплей должен заморгать.
  3. Крепление адаптера на клапанное основание.
  4. Монтаж регулятора при помощи резьбового соединения. Поверхность требуется уплотнить сантехническим льном с пропиткой или специальной лентой. Затем прибор вкручивается во впускное отверстие.
  5. Проверка маркировки на клапане. Обозначение направления теплоносителя имеет вид стрелочки. Оно должно соответствовать движению воды в системе на момент работ.
  6. Установка термостата. При помощи датчика можно определять температуру в комнате и контролировать механизм закрытия. Элемент ставится горизонтально на скобы. В случае использования выносного варианта он монтируется на 2 и более метров от радиаторов.
  7. Калибровка и настройка регулятора по инструкции изготовителя.

Монтаж механического регулятора

Схема подключения термостата к батарее

Чтобы установить регулятор механического типа, понадобится:

  1. Отрезать старый радиатор с горизонтальной батареей, снять остатки трубы и вентили.
  2. Открыть краны и выпустить из радиатора воздух. При восстановлении тока теплоносителя батарея будет нагреваться.
  3. Прикрутить к пробкам радиатора гайки и хвостовики новых приборов.
  4. Подсоединить отопительные конструкции для подключения радиатора.
  5. Установить радиатор и произвести обвязку к стояку.
  6. Плотно закрыть двери и окна, чтобы не было погрешностей при регулировке.
  7. Выкрутить клапан до упора, по термометру проверить температуру воздуха.
  8. После набора температуры прокрутить термокран в обратном направлении и поставить его на минимальное значение.
  9. Проверить показатель термометра, дождаться нужного значения.
  10. Постепенно открывать регулятор до момента движения воды по трубам.

Клапаны и термостатические головки

Подбор термостатического клапана сводится к его соответствию расчету расхода на данном участке системы отопления. В ассортименте производителей присутствуют клапаны, поддерживающие различные диапазоны расхода для небольших и больших радиаторов

Выбирая подходящий набор, необходимо обратить внимание на следующие параметры:

Способ подключения к радиатору (питание сбоку, снизу). Некоторые радиаторы включают встроенный термостатический клапан, тогда нужно приобрести соответствующие головки

Следует обратить внимание на размеры резьбы, которая должна быть такой же, как и внутренняя резьба головки. Диапазон регулировки большинства головок находится в пределах 6-28 °C

Нижнее значение защищает от замерзания системы отопления, закрытый клапан автоматически открывается при падении температуры в помещении ниже 6 °C. Термостатические головки – наиболее открытый элементом термостата, можно найти их в полной палитре цветов. Несложно подобрать модель под цвет батареи, стены помещения.

Популярные производители терморегуляторов

Мировой рынок теплоприборов предлагает потребителям множество моделей терморегуляторов разнообразных модификаций. С учетом оценок экспертов и потребителей можно назвать лидирующие в данной области фирмы, устройства которых продемонстрировали надежность и эффективную работу:

  • Mondial Electronics Co – китайский производитель, хорошо зарекомендовавший себя производством бытовой электроники и техники для легкой промышленности. Товары фирмы сочетают в себе качество и низкую цену.
  • Devi – датская компания, занимающаяся производством термостатов с 1942 года. Первоначально производство было направлено на выпуск нагревательных элементов для промышленности. Сегодня компания входит в список лидеров мирового рынка в сфере электрообогрева.
  • RTC Electronics – компания из Южной Кореи. Занимается разработкой электронных приборов домашнего и промышленного предназначения. Продукция хорошо адаптирована под потребности отечественного рынка.
  • Techem – производитель из Швеции, специализирующийся на изготовлении приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла.
  • Valtec – совместное производство России и Италии. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения.
  • Terneo – украинская марка, принадлежит DS Electronics. С 2003 года ведет разработки и выпуск терморегуляторов и реле напряжения. С учетом новых технологий, постоянно выпускаются усовершенствованные приборы.
  • Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. В Европе и штатах это имя считается синонимом надежности.

Настройка термостата. Рекомендации профессионалов

Чтобы терморегулятор функционировал долго и корректно, сразу после его монтажа проводят настройку.

Этапы настройки термостата:

  1. Закрыть в комнате двери и окна, установить термометр на нужной отметке.
  2. Повернуть ручку терморегулятора влево до упора, открыв тем самым полный доступ горячей воде.
  3. Дождаться, пока температура не поднимется на 5-6 градусов по Цельсию.
  4. Повернуть вентиль до упора в обратную сторону (вправо). В комнате постепенно станет прохладнее.
  5. Как только температура дойдёт до оптимального уровня, вентиль плавно поворачивают влево. Когда батарея зашумит, а её корпус станет тёплым, тогда можно прекращать вращение, так как именно такое положение термоголовки будет обеспечивать комфортный уровень обогрева.

Процедура настройки термостата позволяет откалибровать прибор. Она одинакова почти для всех устройств. Калибровка некоторых терморегуляторов проходит по другой схеме, ознакомиться с которой детально можно в паспорте устройства.

Таким образом, радиаторы отопления с регулятором температуры – практичны и экономичны, особенно для частных домов. Терморегуляторы легко устанавливаются, не требуют дополнительных затрат на обслуживание, создают комфортный микроклимат в помещении и экономят денежные средства, затрачиваемые на отопление.

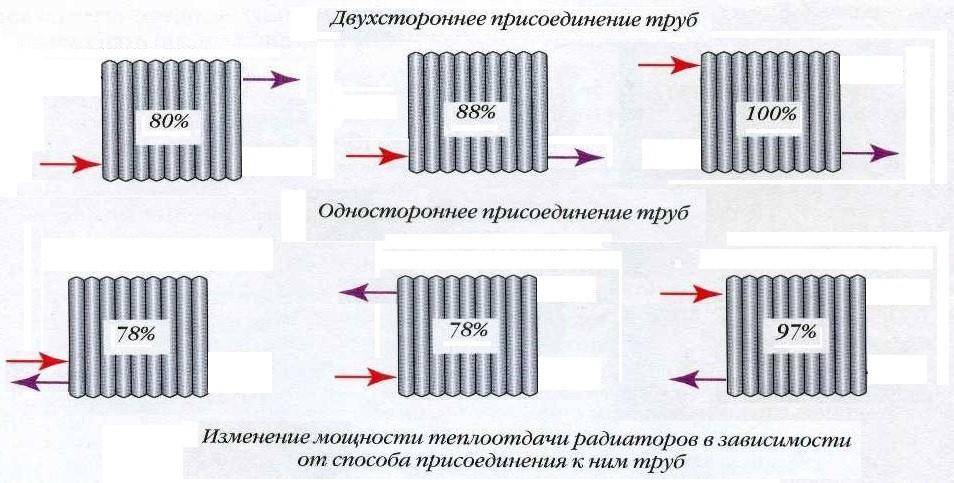

Особенности теплоотдачи радиаторов и способы ее изменения

При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.

Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».

Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

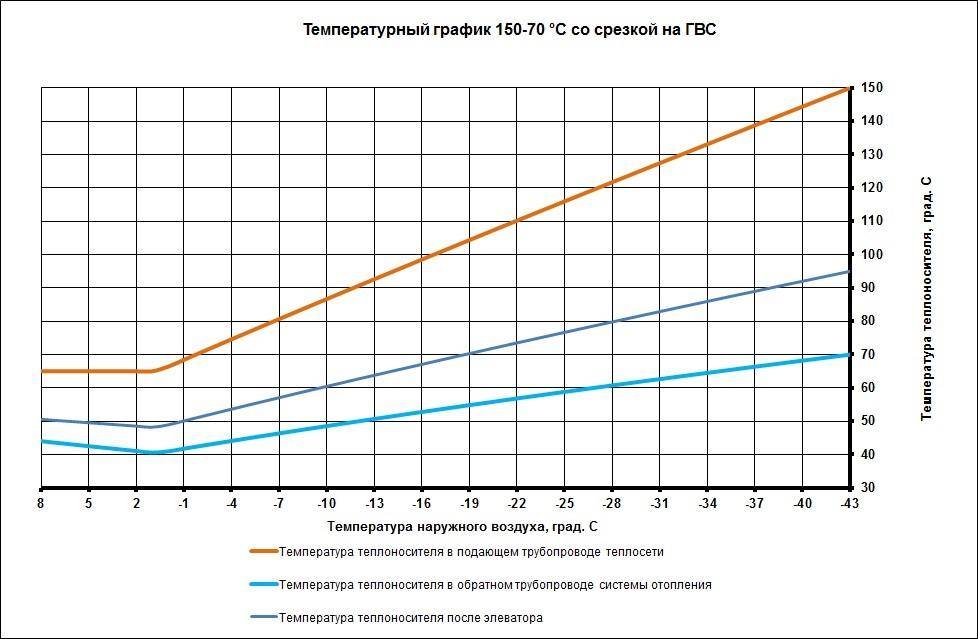

Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.

Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.

Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.

Принцип работы устройства

Устройство механического терморегулятора

Принцип функционирования прибора основывается на изменении клапанного сечения. Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

  • автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
  • электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
  • механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

Газовые терморегуляторы

К достоинствам газовых устройств можно отнести:

  • плавная регулировка температуры;
  • термостат определяет температуру в комнате, на него никак не влияет нагрев теплоносителя, так как газ концентрируется в холодной части датчика, далеко от регулирующего клапана;
  • чувствительная мгновенная реакция на изменение микроклимата.

Терморегулятор для отопления производства компании Данфосс

Лидером по продажам газовых терморегуляторов для радиаторов отопления является Данфосс – знаменитая компания из Дании. Оборудование, которое они производят, славится своей надёжностью и долговечностью. Сроки службы устройств от Данфосс составляют свыше 20 лет.

Устройство и принцип работы терморегулятора

Если батарея отопления электрическая с терморегулятором представляет собой одно целое, то прибор для водяного радиатора отопления устанавливается отдельно.

Конструктивно терморегулятор состоит из 2-х элементов:

  1. Клапан. В металлическом корпусе находятся запорный механизм: шток, седло и конус (тарельчатый клапан, золотник). Запорный механизм, опускаясь или поднимаясь, изменяет напор теплоносителя.
  2. Термоголовка, управляющая работой клапана. Состоит из сильфона, наполненного газом или жидкостью, а также регулятора. Рабочее вещество сильфона реагирует на изменение температуры, меняя свой объем, что тем самым отражается на положении регулятора. Сильфон является очень долговечным элементом, выдерживающим многократные циклы сжатия и расширения.

Устройство термоголовки для системы отопления

Когда вещество в сильфоне нагревается, оно увеличивается в объеме. Происходит давление на поршень, который сдвигает запорный механизм. Конус механизма перекрывает частично или полностью поток теплоносителя. Когда рабочее вещество в сильфоне охлаждается, конус возвращается на прежнее место, вновь открывая доступ теплоносителю. Так поддерживается постоянная температура в данном помещении.

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

  1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
  2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
  3. Регулятор расположите так, чтобы было удобно его настраивать.
  4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
  5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

  1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
  2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
  3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
  4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
  5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Изменение настроек терморегулятора


Режимы терморегулятора для радиатора

Режимы терморегулятора ( цифры на термоголовке):

  • Снежинка — режим антизамерзания ( 6,5 ˚C);
  • 1 — лестницы, вестибюли (12 ˚C);
  • 2 — спальни (16 ˚C) , ночной режим (14 ˚C);
  • 3 — жилые комнаты, столовые (20 ˚C), кухня, коридор (18 ˚C);
  • 4 — ванные комнаты (24 ˚C), кабинеты и детские спальни (22 ˚C)
  • 5 — помещения бассейнов (28 ˚C).

Технически внутри этого элемента системы отопления не предусматриваются детали, которые требуют изменения положения. Настройка заключается в определении температуры, при которой находиться в помещении становится комфортно, и дальнейшее смещение ручки регулятора. Для этого нужно выполнить несложные манипуляции:

  1. Система отопления должна работать.
  2. Термометр следует расположить там, где желательно точнее измерить параметры воздуха. Причем двери в помещение должны быть закрыты.
  3. Терморегулятор поворачивают влево – это означает, что отверстие для теплоносителя открыто, батарея горячая.
  4. Когда в комнате станет некомфортно – слишком жарко, регулятор поворачивают вправо. Батарея начнет остывать.
  5. Как только появилось ощущение комфорта, нужно поворачивать регулятор, но делать это следует медленно, прислушиваясь. Как только появился шум, а батарея снова начала нагреваться, нужно заменить, на каком значении в этот момент стоял указатель прибора. Именно такую настройку выполняют, когда ощущается прохлада в помещении и нужно повысить температуру воздуха до комфортного уровня.

https://www.youtube.com/watch?v=AInqeiTP-KQ

Установка и настройка терморегулятора не представляет особой сложности. Это можно делать самостоятельно, не привлекая специалистов.

Достоинства и недостатки терморегуляторов

Монтаж терморегулятора очень прост. Советуем воспользоваться схемами монтажа, представленными в этом обзоре.

Однозначно, плюсов у датчика температуры больше:

  1. Простота монтажа и управления. Монтировать механическое устройство можно без посторонней помощи и специальных навыков, имея минимум инструментов. Управление у механических и автомоделей простое: температура задается поворотом колесика или нажатием на кнопку.
  2. Устанавливайте терморегулятор вместе с газовым счетчиком и это существенно сократит ваши затраты на коммуналку. По подсчетам для среднестатистической квартиры установка терморегулятора и счетчика способна дать до 20% экономии на энергопотребление.
  3. Продвинутые модели позволяют программировать работу котла на час, день и даже месяц. Температура устанавливается в зависимости от активности хозяев дома.
  4. Система не нуждается в затратах при эксплуатации.

Но устройство не лишено и недостатков:

  1. Сложные элементы требует вмешательства специалиста и выверенного монтажа. А стоимость качественного автопрограмматора составит не менее 300 долларов.
  2. Шторы могут препятствовать определению верной температуры. При опущенном состоянии датчику придется снимать данные температуры за шторой. В такой ситуации необходимо ставить мобильный датчик в комнату.
  3. Низкая точность выставляемой температуры с ручными вентилями и неудобства ручной регулировки к каждой батарее.
  4. После установки механические модели необходимо настраивать. При некорректной установке элемента нарушается контроль температуры.

Монтаж терморегулятора своими руками

Терморегулятор можно установить своими руками. Вне зависимости от вида радиатора отопления, монтаж осуществляется одинаково. Единственное, что стоит учитывать, это вид системы отопления – однотрубная или двухтрубная. Установка регулятора на однотрубную систему отличается тем, что между прямой и обратной подводкой необходимо монтировать трубу-перемычку, которая носит название байпас.

Схема установки

Этапы монтажа:

  1. Для начала необходимо перекрыть подачу горячей жидкости, а потом вылить воду из отопительного прибора.
  2. Следует срезать горизонтальные участки труб на некотором расстоянии от батареи, отсоединить их.
  3. Производится демонтаж запорного крана, если он был установлен на трубах, а не на радиаторе.
  4. Если установка происходит на отопительную систему с одной трубой, то обязательно вваривают перемычку.
  5. От терморегулирующего и запорного клапанов снимаются хвостовики, которые затем заворачивают в пробки батареи.
  6. На этом этапе происходит сбор обвязки и установка на выбранное место.
  7. Горизонтальные трубы, идущие от стояка, соединяют с установленной обвязкой.

Правила монтажа терморегуляторов.

Если нет уверенности в собственных силах, то монтаж терморегулятора стоит доверить профессионалам. Они грамотно подключат оборудование в соответствии с рекомендациями разработчика.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
