Сколько тепла отдаёт биметаллический радиатор?
Как показывает практика, биметаллический радиатор отдаёт тепла примерно столько же, сколько чугунный аналог. Этот показатель колеблется в районе 150-180 ватт. Детально об этом написано в паспорте той или иной модели. Мы же опять возьмём за пример несколько самых известных производителей, о которых говорили выше и составим небольшую таблицу с параметрами теплоотдачи.
Обязательно стоит сказать, что чем выше показатель, тем лучше будет теплоотдача поэтому всегда стоит выбирать модели с показателями повыше. Прямо говоря – чем выше будет показатель, тем теплее будет в квартире в отопительный сезон.
Достоинства и недостатки биметаллических радиаторов
Рассматриваемые приборы обладают положительными свойствами, которые выделяют их среди прочих видов обогревателей:
- Увеличенный срок службы. Прибор, выполненный с высоким качеством без нарушений технологического процесса, будет надежно обогревать помещение не менее 30 лет;
- Стальная основа придает данному изделию повышенную прочность;
- Стальному сердечнику, особенно если он выполнен из высокоуглеродистой стали, не страшен теплоноситель с избыточным содержанием щелочи и кислот;
- Высокая степень теплоотдачи (до 190 Вт на одну секцию);
- В стандартной комплектации радиатора присутствует регулятор температуры, позволяющий уменьшать или увеличивать теплоотдачу;
- Большой выбор расцветок и множество дизайнерских решений внешнего вида изделия, позволяют подобрать радиатор под любой интерьер.
К отрицательным качествам можно отнести следующие моменты:
- С годами различный коэффициент расширения материала может приводить к возникновению внутреннего трения, что выражается в появлении шумов;
- Небольшой входной и выходной диаметр труб радиатора, при наличии в теплоносителе посторонних веществ, может стать причиной засорения. Чтобы избежать этой проблемы, рекомендуется устанавливать фильтр на подаче;
- Высокая стоимость.
Rifar SUPReMO 500
Еще одно предложение от российского производителя, внешний вид отличается от предыдущих вариантов, что меняет некоторые функции. Уже по фото на упаковке видно, что секции выполнены в другой конфигурации, выглядят как литые прямоугольники. Сверху и сбоку предусмотрена перфорация, через которую горячий воздух раздается вокруг. Его уровень мощности составит 202 Вт на секцию. А от того, сколько секций будет установлено, зависит итоговая мощность — понятный расчет покажет, какое количество понадобится для установки.
Тип подключения снова боковой, во время монтажа непривычным покажется вес конструкции — по 2.2 кг на секцию. Особенностью является пол-дюймовая резьба подключения, это учитывается при выборе муфт и патрубков. В некоторых случаях пригодятся переходники, такой пропускной мощности достаточно для обогрева жилых помещений. Межосевое расстояние остановилось на стандартном показателе 5 см. В комплекте получится купить 6 секций, которые продаются как в разобранном виде, так и целой конструкцией. Это еще одно хорошее приспособление для создания подходящего микроклимата в квартире, доме.
Конструктивные особенности биметаллических радиаторов
Батареи отопления биметаллические изготовлены из стали и алюминия. Внутренние коллекторы и вертикальные трубки делают из нержавеющей стали, поскольку она устойчива к агрессивному воздействию горячего теплоносителя. Корпус прибора или кожух с ребрами изготовлен из алюминия, который быстро нагревается и обладает высокой теплопроводностью. Трубки и корпус соединены между собой в процессе литья под давлением или с помощью точечной сварки.
Есть два типа приборов из биметалла:
- Секционные. Отдельные секции соединяют между собой ниппелями с термостойкими каучуковыми прокладками. Место соединения секций уязвимо в плане протечек. Преимущество этой разновидности в возможности добавления или удаления секций с целью регулировки тепловой мощности отопительного агрегата. Также при выходе одной секции из строя ее можно легко заменить. Срок службы доходит до 30 лет. Максимальное рабочее давление 25 бар, а тепловая мощность секции составляет максимум 200 Вт.
- Также в продаже есть монолитные батареи из биметалла. В процессе изготовления сначала делают сварной цельный коллектор из стали или меди. Потом его укладывают в специальную форму и заливают алюминием под давлением. Недостаток этой модели связан с тем, что в случае поломки или протечки прибор придется полностью заменить. Эти агрегаты прослужат до 50 лет при рабочем давлении до 100 бар. По тепловой мощности они не уступают предыдущему варианту.
Не стоит путать следующие разновидности конструкций:
- Биметаллические конструкции имеют кожух, изготовленный из алюминия. Этот металл не взаимодействует с жидким теплоносителем и выступает в роли теплообменника. Данные модели можно применять в автономных и централизованных отопительных сетях. Сердечник может быть выполнен из стали или меди.
- Полубиметаллические приборы имеют внутренние каналы, изготовленные из разных материалов. Так, вертикальные каналы делают из стальных труб, а горизонтальные – из алюминия. Также может быть и наоборот. Эти отопительные приборы не подходят для установки в централизованную систему, поскольку здесь циркулирует теплоноситель низкого качества с содержанием щелочи. При контакте с такой водой алюминиевые трубки подвержены коррозии.
Полубиметаллические варианты более дешевые и внешне очень похожи на настоящие биметаллические радиаторы, но по прочности, долговечности и устойчивости к коррозии они намного уступают.
Преимущества и недостатки
Рассмотрев устройство биметаллических радиаторов отопления, стоит перечислить преимущества:
- Главное достоинство – высокая теплоотдача биметаллических радиаторов. По этому параметру они в 3 раза превосходят стальные батареи.
- Благодаря гладкой внутренней поверхности в батареях нет отложений извести и ржавчины.
- Радиаторы с медным сердечником или трубками из нержавеющей стали не подвержены коррозии после слива теплоносителя.
- Поскольку алюминий не контактирует с горячим теплоносителем, срок службы прибора довольно большой.
- Устойчивость к высокому давлению и гидроударам позволяет использовать агрегаты в централизованных отопительных системах.
- Срок службы монолитных моделей доходит до 50 лет.
- Тепловую мощность секционных моделей можно регулировать добавлением или уменьшением количества секций.
- Технические характеристики биметаллических радиаторов не ухудшаются в процессе эксплуатации.
- Внешняя привлекательность батарей позволяет гармонично вписать их в интерьер жилого помещения.
- Мощность биметаллических радиаторов можно регулировать термостатом. Благодаря этому в помещении поддерживают оптимальную температуру и экономят энергоресурсы на подогрев теплоносителя.
- Если нужно выбрать комплектующие для радиаторов отопления, биметаллические приборы совместимы с элементами, изготовленными из разных материалов.
Единственный недостаток агрегатов из биметалла связан с их дороговизной, что обусловлено особенностями технологического процесса. Однако такая цена окупится в процессе длительной эксплуатации батареи, а также ее хорошей теплоотдачей.
Способы подключений
Боковой способ. Труба, по которой подается горячая вода, крепится к верхнему патрубку, обратка – к нижнему. Трубопровод находится с одной стороны радиатора. Такой способ подключения эффективен только для батареи, состоящей из 15 секций максимум.
Диагональный способ. Труба с теплоносителем монтируется сверху с одной стороны радиатора, обратка – снизу с противоположного бока. Теплоноситель равномерно распределяется по батарее, обеспечивая высокую эффективность.
Нижнее подключение используется, когда следует спрятать трубы, чтобы они не портили интерьер. В этом случае эффективность снижается на 20%.
Особенность используемого материала
В первую очередь, необходимо обратить внимание на то, чтобы радиатор был надежным. Превосходным решением стал бы продукт, изготовленный из нержавеющей стали
Однако, такой материал относится к категории дорогостоящих, тяжелых и крайне сложных в обработке. При изготовлении батареи из коррозийного материала подобного типа разнообразие форм будет отсутствовать. Также подразумевается избыточная надежность, которая производителю крайне невыгодна.
Добавление алюминия поможет сделать процесс обработки менее затратным и трудоемким. Такой материал легко отливается и считается не только невосприимчивым к коррозии, но и к электрохимическому разложению. Подобный сплав относится к категории легких. К тому же он не способен выдержать регулярные динамические воздействия.
Однако, со временем решение было найдено. Была принято решение закрепить стальной коллектор внутри формы. Выбранная форма была простой, что позволило осуществлять сборку даже тому человеку, который не отличается профессионализмом. По окончанию запрессовки формы из алюминиевого сплава, закладной элемент оставался внутри конструкции и становился второй кожей. Таким образом, передача тепла осуществлялась без препятствий. А сам корпус биметаллического устройства был надежно защищен от воздействий со стороны теплоносителя.
Современному покупателю необходимо обратить внимание на такие факторы, которые помогут найти качественный биметаллический радиатор. Продукция должна отвечать таким параметрам:
- Прокладки и ниппельные соединения должны быть надежными. Даже спустя годы эксплуатации они должны сохранять герметичность в моменты резких скачков температуры.
- Литье под давлением считается залогом образования качественного продукта. Крайне важны не только подготовительные работы, но и соблюдение установленных пропорций.
- Для противостояния абразивному воздействию необходимо наличие стального вкладыша нормальной толщины.
- Высокая технологичность изготовления, сварки и формовки, которые осуществляются исключительно на современном оборудовании. Это позволяет снизить риск возникновения внутреннего напряжения. Для систем отопления этот аспект крайне важен.
- Существует ряд правил касательно сварки, которые применяются относительно каждого из ключевых элементов конструкции.
- Размещение на коллекторах резьбовых втулок, а не только трубчатых вставок, которые помещались в канале секции. По сути, изменился принцип использования закладного элемента.
Что нужно знать о видах биметаллических батарей
На первый взгляд биметаллические радиаторы кажутся одинаковыми, но эти конструкции классифицируют по разным критериям.
Биметаллические и полубиметаллические
В биметаллических конструкциях внешний кожух выполнен из алюминия, а для сердечника конвектора используют нержавеющую сталь, медь. В соответствии с технологией получается герметичное изделие высокой прочности, с максимальной защитой от протечек. В полубиметаллических моделях внутренний каркас выполнен из нескольких металлов – нержавеющей стали, алюминия. Такая конструкция менее прочная, чем биметаллическая, вероятны коррозийные процессы, протечки.
Артём Иванов
Сантехник, автор канала «Добродушный сантехник»
Внешне, биметаллический и полубиметаллический радиаторы практически не различаются
Чтобы понять, какой именно радиатор перед вами, обратите внимание на его нижнюю часть. У полубиметаллического там будут располагаться специфические овальные заглушки
А у полностью биметалличесокого такого нет.
Секционные радиаторы
Каждая секция крепится посредством ниппелей, таким образом, формируется радиатор нужной мощности. Отрезки труб, расположенные горизонтально, имеют разнонаправленную резьбу. Наборные конструкции практичные, позволяют регулировать мощность с помощью добавления или отнимания секций.Недостатки у таких конструкций также имеются. Прежде всего, это стыки, ограничены допустимые показания рабочего давления.
Монолитные радиаторы
Цельные, литые батареи лишены недостатков наборных конструкций, они рассчитаны на давление до 100 атмосфер, но отсутствует возможность регулировать мощность и цена таких конструкций в среднем на 30% выше. Основная сфера использования – высотные здания, где в системе отопления высокое давление.
Сила давления и гидроударов
Большое число монтажников любит запугивать людей тем, что некоторые батареи могут просто не выдержать напора теплопередающего вещества, или же лопнут от возможных гидроударов. Однако, времена, когда батареи разрывались от завышенного давления уже давно прошли. Сегодня практически все биметаллические радиаторы способны долгое время служить даже при сильно завышенном давлении. Конечно, остается вероятность, что батарея может лопнуть от сильного гидроудара в 55 атмосфер, однако, при ударе такого уровня разорвется даже самый дорогой и качественный радиатор. Самая страшная вещь, которая может произойти с батареей при повышенном давлении — это выбивание прокладки. В данном случае теплоноситель начинает капать с батареи. Чинится данный дефект просто — нужно поменять прокладку на радиаторе.
Как выбрать и на что обратить внимание
Чтобы определиться, какой выбрать радиатор, необходимо учитывать особенности организации теплоснабжения дома и следующие характеристики самих обогревателей:
- значение опрессовочного давления, которое определяется при испытании изделия — этот показатель не должен быть меньше пиковых значений теплосети;
- при повышенном содержании щелочи или кислот в теплосети, следует выбирать обогреватель с сердечником из нержавеющей стали или меди;
- внешний алюминиевый кожух должен иметь достаточную толщину и не гнуться при механическом воздействии, а толщина ребра, выступающего от основания, должна быть от 1 мм и более;
- рекомендуемая толщина стенки сердечника — более 3 мм;
- в секционных батареях желательно проверить соединительные прокладки на эластичность;
- ребро батареи должно иметь ширину не менее 7 см, такой размер дает максимальную теплоотдачу;
- минимальный гарантийный срок (меньше двух лет) говорит о ненадежности данного прибора, так как средний срок службы радиаторов данного типа составляет от 20 лет.
Монолитные или секционные
Монолитные литые изделия выдерживают значительное давление и гидравлические удары, поэтому их следует устанавливать в многоэтажных домах. Секционные изделия не способны выдерживать подобные испытания в силу ослабления конструкции резьбовым соединением отдельных частей, но такие обогреватели легко обслуживать и, при необходимости наращивать, что невозможно в случае с литыми батареями в условиях частного дома.
Биметаллические или полубиметаллические
Помимо стандартных радиаторов, изготовленных из стали (или меди) и алюминия, производят полубиметаллические обогреватели. В этих изделиях внутренний сердечник выполняется не только из стали — в нем также присутствуют элементы из алюминия. Обычно алюминий применяют для установки вертикальных труб.
Такая замена основного материала существенно снижает прочностные характеристики изделия, а по долговечности в агрессивных теплосетях полубиметаллические радиаторы немногим отличаются от обычных алюминиевых батарей. Места соединения алюминиевой трубы со стальной трубой очень быстро приходят в негодность из-за разницы коэффициента расширения этих металлов при нагревании.
Полубиметаллические радиаторы немного легче оригинала, поэтому при покупке следует обратить внимание на этот момент, так как недобросовестные производители могут не указать точные параметры изделия. Эти обогреватели по характеристикам ближе к алюминиевым, поэтому их лучше устанавливать в частном доме
Расстояние между осями
Все виды выпускаемых биметаллических радиаторов подразделяют по расстоянию между входным и выходным отверстием. Наиболее часто расстояние между осями равно 350 или 500 мм, но некоторые производители изготавливают батареи с межосевым расстоянием в 200 и 800 мм.
Материал изготовления
Большая часть биметаллических батарей производится с каркасом из стали и оболочкой из алюминия. Стальной сердечник прекрасно справляется с избыточным давлением сети, сопротивляется воздействию коррозии, а алюминиевая оболочка служит отличным распространителем тепла. Некоторые производители используют высокоуглеродистые сорта стали, что позволяет достичь более высоких прочностных характеристик и долговечности изделия.
Сердечник.
К более дорогому, но самому лучшему варианту радиаторов из биметалла, относят батареи с медным сердечником. Это фактически вечный материал, обладающий высокой прочностью. Срок службы таких изделий — не менее 50 лет.
Лучшие биметаллические радиаторы с межосевым расстоянием в 50 см
Подобный критерий для выбора батарей весьма популярен. Межосевое расстояние в 500 мм встречается довольно часто во многом благодаря тому, что в современных помещениях устанавливаются большие оконные проемы. При этом расстояние между полом и окном составляет порядка 600 мм.

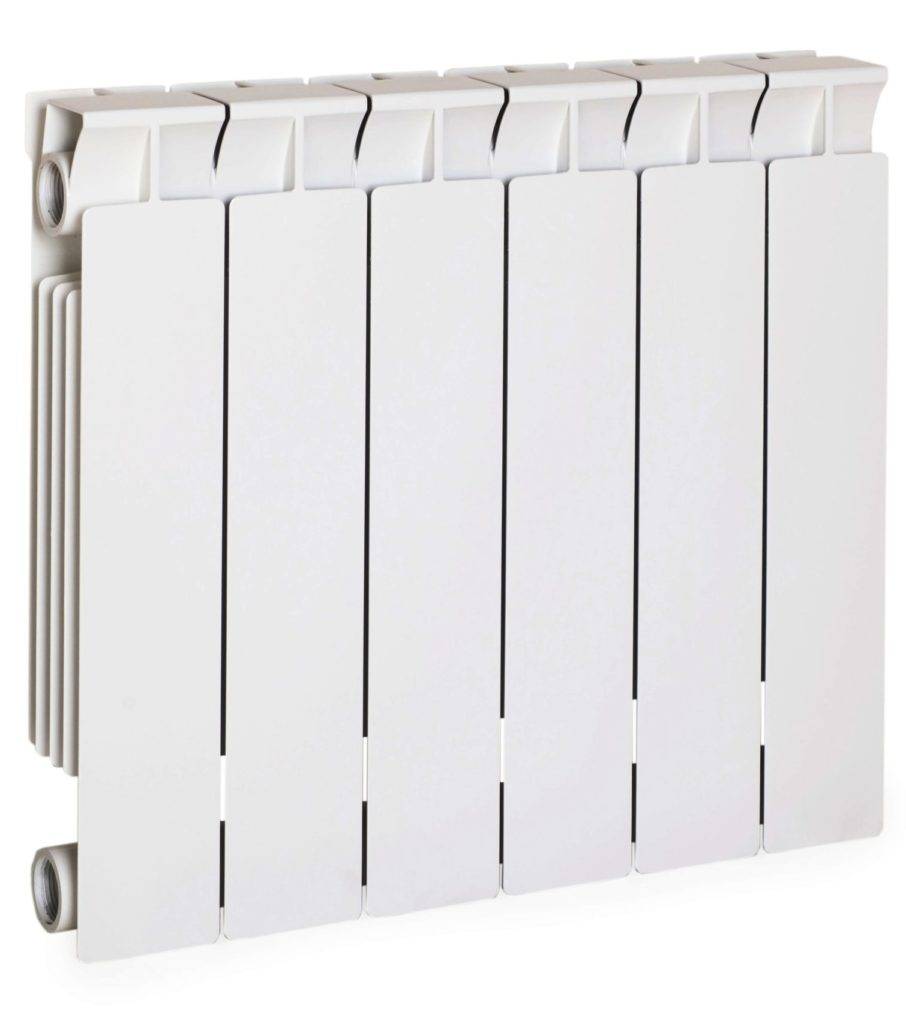

Global STYLE Plus 500
Рекомендуется для центральных систем отопления, в которых присутствует высокий показатель давления теплоносителя низкого качества. Для изготовления использовался алюминий и высококачественная сталь. Между секциями установлены силиконовые прокладки, которые исключают любые протекания. Стальные трубки обжигаются под большим давлением в процессе литья. Это помогает компенсировать возможную температурную деформацию алюминия и стали и противостоять распирающему давлению воды. Таким образом, показатель теплоотдачи будет постоянным.
Стоимость секции – 950 руб.
Global STYLE Plus 500
Достоинства:
- применение краски высокого качества;
- отсутствие чувствительности к изменениям давления внутри системы;
- превосходный показатель теплоотдачи;
- отсутствие требований касательно качества используемого теплоносителя;
- высокое качество как сборки, так и деталей.
Недостатки:
высокая стоимость.
Royal Thermo PianoForte 500
Приблизительная стоимость одной секции — 900 руб.
Royal Thermo PianoForte 500
Достоинства:
- производитель предоставляет гарантию в 10 лет;
- необычный дизайн;
- допускается напольный и настенный монтаж;
- может функционировать в комплексе с самыми агрессивными теплоносителями;
- нормальная работа при скачках в системе до 30 атмосфер;
- технология «power shift»;
- секций может быть 4-14;
- показатель теплоотдачи варьируется от 740 до 2500 Вт.
Недостатки:
огромная стоимость.

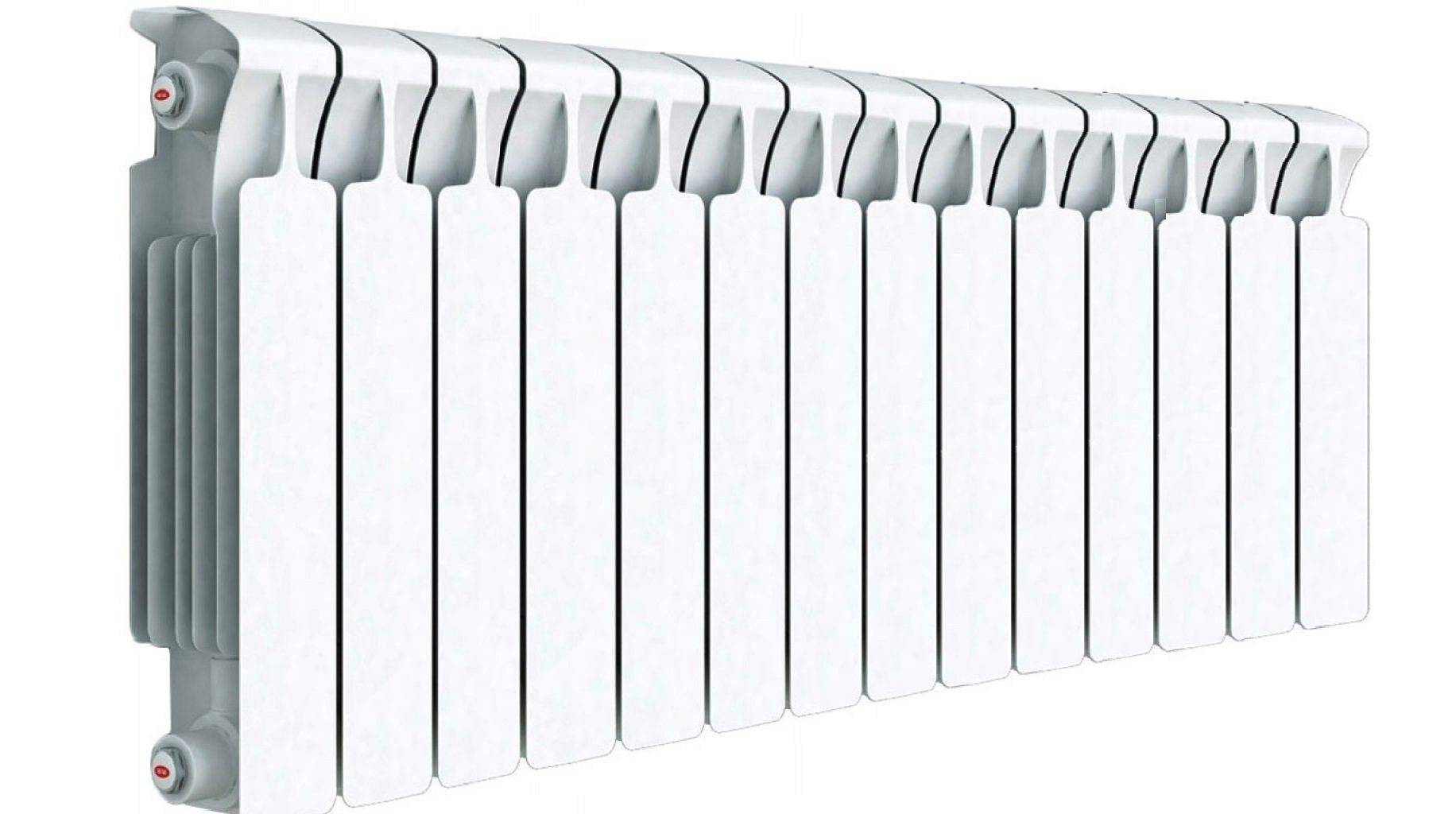

Rifar Monolit 500
Образец характеризуется наличием качественной сборки. Считается лучшим отечественным производителем, специализирующимся на выпуске качественных радиаторов отопления. Многочисленные рецензии и отзывы говорят не только о высококачественной сборке изделия, но и длительном эксплуатационном сроке. Следует отметить использование одноименной технологии производства, при которой каждая из секций соединяется посредством особого метода контактно-стыковой сварки.
Цена одной секции составит 900 руб.
Rifar Monolit 500
Достоинства:
- гарантия на товар – 25 лет;
- возможность осуществления нижнего подключения;
- возможность сопротивления агрессивным теплоносителям (pH 7-9);
- изделие может состоять из 4-14 секций;
- показатель теплообмена 780-2700 Вт;
- представляет собой монолитную конструкцию.
Недостатки:
- заказ изделия с нечетным количеством секций (5/7) не представляется возможным;
- высокая стоимость, как для продукции отечественного производства.
Fondital Alustal 500/100
Детище итальянского концерна, которое пользуется повышенным спросом на отечественном рынке. Главным недостатком является то, что у модели имеется одна сплошная водяная камера. Применено качественное покрытие против коррозии. В наличии удобные схемы ходов, которые исключают возможное попадание воздуха внутрь системы в будущем.
Стоимость варьируется от 1200 до 15500 руб.
Fondital Alustal 500/100
Достоинства:
- производитель предоставляет гарантию в 20 лет;
- возможно использование при наличии агрессивного теплоносителя;
- высокий показатель прочности конструкции;
- изделие может состоять как из 1, так и 14 секций;
- теплообмен – 190-2600 Вт.
Недостатки:
слишком «обычный» внешний вид.
STOUT Space 500
Российское производство представило собственный отопительный прибор: технология литья под давлением делает его конкурирующим с многими иностранными компаниями, учтены особенности работы отечественных теплосетей. Дополнительные характеристики позволят узнать продукт лучше.
- Тесты. На герметичность проводились двукратные испытания, в экстремальных условиях конструкция выдерживает до 100 атм на разрыв. Рабочее давление показывает не меньшие результаты — полноценные 2 МПа.
- Комфорт. Секции по 200 мл выдают 185 Вт, теплоноситель нагревают до 135 градусов, чего хватит для полноценного отопления даже холодной комнаты в частном доме, коттедже.
- Надежность. Высокое качество покраски и сборки совмещают в себе превосходные внешние показатели, делают упор на работе в агрессивных условиях. Гарантия включена на 10 лет использования радиатора.
Монтаж к системе осуществляется сбоку, предусмотрена дюймовая подводка. Конструкция легко помещается на стену, при соблюдении нужных отступов и правильном расположении — максимально раскроет свой потенциал, согреет в зимние холода.
Установка (монтаж) биметаллических радиаторов отопления
Полная конструкция представляет из себя трубы и, непосредственно, сам радиатор. Соединяются эти два компонента точечной сваркой. По этим причинам лучше прибегать к помощи высококвалифицированных специалистов, которые сделают работу безопасно, качественно и в кротчайшие сроки.
При установке биметаллических радиаторов мастера советуют использовать полипропиленовые трубы. Это весьма упрощает установку последнего и минимизирует риск того, что трубы могут забиться нежелательным налётом изнутри во время эксплуатации.
Конкретно, что стоит знать касательно установки:
Установка происходит после подготовки рабочего пространства, совершения разметки и высверливания креплений для кронштейнов.
Устанавливают радиатор руководствуясь расстоянием от пола до низа радиатора. Этот показатель желательно выдерживать в районе 60-120 миллиметров. Это делается для того, чтобы добиться максимального теплообмена.
Монтаж стоит проводить строго под оконным пространством.
Что же касается технической части, то стоит руководствоваться следующими шагами:
Когда закончили разметку высверливаются отверстия под кронштейны и закрепляются дюбелями с цементным раствором.
Затем радиатор оснащается краном Маевского (он позволяет удалять из системы воздушные излишки). Также он оснащается футорками и переходниками в том месте, где радиатор соединяется с трубами.
Последними шагами является оснащение водного стояка кранами. Затем производится монтаж труб, который соединяет сам радиатор и стояк.
Как можно видеть, установка биметаллического радиатора не является сложным процессом если грамотно следовать пошаговой инструкции.
Схемы подключения биметаллических радиаторов
Схемы подключения делятся на следующие типы:
Односторонняя схема. В данном варианте ту трубу, которая подаёт в радиатор воду подключают к специальному патрубку, который находится сверху радиатора. Отводящую трубу в данном случае монтируют снизу.
Нижняя схема. Её применяют в тех случаях, когда отопительная система спрятана в покрытие пола. В данном случае трубы отвода и подачи подключаются строго с противоположных друг от друга сторон.
Схема — по диагонали. Очень хорошо подходит для многосекционных радиаторов. Труба подачи подключается сверху радиатора, а отвода снизу.
Схем, как можно видеть, достаточное количество и только вам решать, какая схема более применима в ваших обстоятельствах.
Вес
Сколько весит одна секция? Если у вас частный дом, построенный из экспериментальных материалов, то вес радиатора будет для вас очень важным значением. Некоторые стены могут просто не выдержать высокой нагрузки или придется что-то мудрить с креплением. Для бетонных или кирпичных конструкций этот параметр не имеет такого значения, но производители стараются всеми силами облегчить свои модели. Лучше всего это удалось фирме Роял Термо. Одна секция у нее весит всего 1,7 килограмма. Да, Рифар еще легче, 1,36 кг, но и размер секции там меньше.
А самым тяжелым является секция от Глобал. Она весит почти 2 килограмма. Стоут немного выигрывает, но тоже очень тяжелый, 1,85 кг. Тут существует определенное заблуждение, которое необходимо развеять. Часто покупатели считают, что вес батареи отражается на ее качестве. То есть в ней используется более толстый металл, а значит, она прочнее и надежнее. Это не так. Современные технологии и материалы позволяют снизить вес конструкции без ущерба ее качеству.
Оценки
Rifar: 5.0, Royal Thermo: 4.0, Global: 3.0, Stout: 3.0
Лучшая цена
Самый дешевый радиатор из топового сегмента, по характеристикам не уступающий лидерам рынка. Производитель разработал и внедрил несколько интересных инженерных решений, которые не встречаются у других моделей.Участник рейтинга: 10 лучших производителей радиаторов отопления
Внешнее оформление биметаллических радиаторов отопления
Если вас беспокоит вопрос дизайна, то вам обязательно стоит знать – у каждой фирмы он фактически уникален и не похож один на другой. На данный момент существует значительное количество различных фирм, производящих биметаллические радиаторы. Мы перечислим самые крупные и известные рядовому покупателю. Это такие фирмы как Sira (Италия), Royal (Италия), Rifar (Российская Федерация), Tenrad (Германия).
Дизайнерский пример радиаторов от компании Sira:
Дизайнерский пример радиаторов от компании Royal:
Дизайнерский пример радиаторов от компании Rifar:
Дизайнерский пример радиаторов от компании Tanrad:
Как вы можете видеть – в чём-то они все похожи, но всё же их отличают различные черты. Какой выбирать – решать только вам. Всё зависит от ваших вкусовых предпочтений.
№7 – BR1-500
Цена: 2 400 рублей
Наш топ биметаллических радиаторов отопления для квартиры продолжается. К данному решению стоит приглядеться всем, у кого дома есть маленькие дети и животные. Дело в том, что у него сглаженные края, за счет чего пораниться об них невозможно. Каркас полностью выполнен из надежной и прочной стали. В обзорах владельцы сообщают, что за годы эксплуатации к модели нет никаких нареканий. Теплоотдача не ухудшается, прочих неполадок тоже нет.
Связано это с тем, что теплоноситель не соприкасается с внутренним слоем за счет уникальной конструкции, поэтому он не подвержен коррозии и хорошо держит перепады давления. Высокотехнологичное межсекционное соединение с применением неплоских силиконовых прокладок, в свою очередь, снижает риск протечек до минимума. По мнению экспертов и пользователей, значимых недостатков нет.
BR1-500
