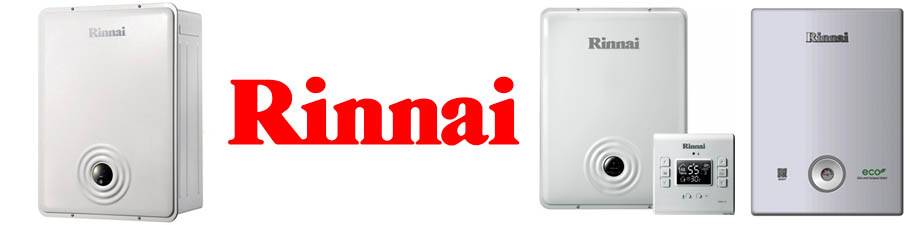

Обзор отопительных газовых котлов Rinnai

Все то, чем замечательна и индивидуальна эта марка продукции

Из набора основных потребительских характеристик, которые отличают продукцию марки Риннай, мы хотим отметить следующие:

  • экономичность (низкое потребление газа);
  • бесшумная работа;
  • простота в монтаже, ремонте и эксплуатации;
  • длительный срок службы;
  • достаточно высокий КПД (около 96%)

Весь процесс работы газового котла Риннай управляется электроникой. Использование принципа турбовентиляции и горелки закрытого типа позволяет автоматике оптимально регулировать процесс сгорания, что положительно влияет на повышение коэффициента полезного действия, предотвращает образование сажи и загрязнение камеры сгорания.

Котлы могут работают как на природном газе, так и на сжиженном.

Система управления подачей топлива позволяет поддерживать работоспособность газового котла Риннай в условиях низкого давления в подающей магистрали (до 3 МБар), чего не умеют делать многие котлы зарубежного производства.

Компания производит отопители и для напольного, и для настенного монтажа.

Любой настенный котел Риннай отличается современным дизайном и высоким уровнем защиты. Помимо этого, он достаточно прост в монтаже и эксплуатации, потому не требуется отдельное помещение для его размещения. Размер котла достаточно компактен, что позволяет ему гармонично вписываться в любой интерьер.

Существует также классификация настенных котлов по способу удаления продуктов горения:

  • котлы с естественной тягой;
  • турбированные котлы;
  • комбинированная модель.

Агрегаты с принудительной вентиляцией более удобны в плане установки, так как для них не требуется сложная система дымохода. Достаточно вывести коаксиальную конструкцию на улицу через ближайшую стену. Кроме этого, такие виды котлов не сжигают во время своей работы кислород, находящийся в помещении.

Каждая серия напольных котлов отличается своим индивидуальным типом конструкции, комплектации, а также видом материала, из которого изготовлены элементы котла (чугун или сталь).

Чугунное изделие отличается более длительным сроком эксплуатации, не ржавеет, но для него также характерна излишняя тяжесть и повышенная хрупкость.

Основными типами розжига котлов Риннай являются автоматический и ручной пьезорозжиги. Последний не очень удобен, потому что модели, где он используется, можно включать только вручную. Да и в каждом из таких котлов есть запальник, который горит постоянно. А это повышает уровень расхода газа.

Компания при разработке газовых котлов индивидуального отопления была первой, кто использовал магнитную муфту, предназначенную для передачи вращения от двигателя к турбине насоса. Это нововведение помогло обеспечить полноценную изоляцию электрической системы от той части, где находится вода. Благодаря этому, стала возможна долговременная работа насоса без дополнительных чисток и регулировок.

Отопительные агрегаты могут отличаются двумя разновидностями теплообменников (медным и стальным), наличием трехходового клапана и объемом расширительного бака.

Характерной особенностью этой марки также является наличие функции автозапуска котла после временного отключения электроэнергии.

Газовые котлы Риннай также отличаются и по типу используемой горелки. Она может быть стандартная или модуляционная. Второй вид считается более экономичным, потому что оптимальный расход газа плавно регулируется в автоматическом режиме, исходя из требуемой мощности обогрева.

Из дополнительных «приятностей» хочется отметить комплекс диагностики ошибок, информация которого выводится на пульт управления посредством текста и звуковых сигналов (в котлах SMF используется только текст).

Обзор котлов на газу фирмы Rinnai

Для надежного обеспечения дома горячей водой и теплом необходимо установить специальное оборудование. В каждом отдельном случае следует подбирать конкретную модель, делая акцент на производительности. Оптимальным выбором является газовый котел марки Риннай. Он прост в монтаже, специальных навыков для установки не требуется.

Особенности и принцип работы

Котлы производства компании Риннай функционируют на различном газе. Он может быть природным, либо сжиженным. Тепло генерируется путем сжигания топлива через горелки особой конструкции, при их эксплуатации образуется минимальное количество окиси азота. Однако, несмотря на выдающиеся технические характеристики газовых настенных котлов Rinnai, устроены они довольно просто. Корпус выполнен из высокопрочной стали. Она покрыта порошковой краской. Самые важные элементы газовых котлов защищены от атмосферных воздействий при помощи пенного наполнения. Все модели без исключения снабжены системой плавного автоматического регулирования величины пламени.

Продукция Риннай выгодно отличается от аналогичных устройств иных производителей некоторыми важными особенностями. В первую очередь это экономичность котлов — система автоматизации регулируют температуру пламени (экономия газа составляет целых 14 %). Также Риннай экологичны — количество вредных веществ, выбрасываемых в атмосферу, очень мало. Присутствует система диагностики ошибок, информация о которых выводится графически или звуковым сигналом. Несмотря на большое количество достоинств и отличные рабочие характеристики, цены на котлы от Риннай невелики.

Основные характерные черты котлов Риннай

Есть возможность подключать разные виды дымоходов

В оборудовании раздельно установлен дымоход, патрубок и воздухозаборная система, из-за чего есть возможность подключения дымоходов любого типа. Конструкция горелки позволяет регулировать мощность и определять экономичный порядок работы.

Защитные системы предупреждают и отслеживают:

  • засорение теплообменника и дымохода;
  • остановку горения;
  • перегревание оборудования;
  • высокое давление в отопительной магистрали;
  • низкий уровень воды в контурах;
  • разморозку неработающего котла;
  • разморозку теплообменника;
  • поражение электротоком;
  • прекращение циркуляции в котле.

Как почистить его модули

Ранее мы уже публиковали подробную инструкцию по очистке газовых котлов. Чтобы не повторяться, перечислим лишь элементы, которые нужно очистить в случае с газовыми котлами «Сигнал»:

  1. Теплообменник. Чтобы почистить его, нужно снять верхнюю или боковую панель корпуса, в зависимости от модели. Чистка производится металлическим ёршиком, наждачкой и другими удобными средствами.
  2. Основная горелка. Снимается она без разбора котла, откручиванием винтов внизу на передней панели. Основные горелки редко загрязняются, для чистки используйте ткань, при более сильных загрязнениях – металлические щетки.
  3. Запальник, термопара и другие контакты автоматики. Запальник находится над горелкой, по центру (точное расположение см. в инструкции). Делать это нужно аккуратно, наждачкой-нулевкой или мягкой щеткой, не оставляя царапин и не деформируя детали.

Коды неисправностей

Что делать, если на дисплее прибора высветилась ошибка? Прежде всего, перезапустите котел, возможно, случился системный сбой. Если после перезагрузки символы не исчезли, тогда приступайте к поиску неисправности.

Код ошибки
Значение
Как устранить неполадку своими руками
7Длительное использование горячей воды (больше 8 часов).Убедитесь, что водный клапан и переключатель потока исправно работают. Проверьте наличие напряжения на концах CN 9 главного модуля.
11Проблемы с розжигом. Нет пламени в горелке, либо оно не распознается, сразу гаснет.Как исправить положение:

  • Открутите газовый вентиль до конца. Убедитесь, что есть подача топлива.
  • Диагностика датчика ионизации, его контактов.
  • Осмотрите радиатор на засор. Прочистите пластины от пыли и сажи щеткой.
  • Прочистите дымоход от засора.
12Огонь тухнет после 20 попыток розжига.Что нужно проверить:

  • Давление газа в системе.
  • Теплообменник на засор.
  • Шахту дымоотвода. Она могла забиться сажей, мусором с улицы, что приводит к тушению. Для полной очистки обратитесь в коммунальные службы.
  • Вентилятор, его проводку и плотность прилегания контактов.
14Поломка термопредохранителя.Осмотреть клеммы и провода предохранителя, проверить датчик на короткое замыкание. Выполнить замену модуля управления.
15Сенсор перегрева вышел из строя. Наличие пламени при отсутствие воды в радиаторе.Устранение:

  • Утечек в соединениях.
  • Промерзания теплообменника.
  • Неисправности термостата. Прозвоните его контакты (в норме 10 кОм).

Перезагрузите котел. Попробуйте температуру воды при отключении и при включении.

16Перегрев воды. Поломка датчика при определении температуры более 95 градусов за три секунды.Спустите лишний воздух из системы. Исправно ли работает трехходовой клапан, насос. Выполнить чистку водного фильтра или труб.
17Течь. Сигнал подпитки срабатывает за 64 часа более 3 раз.Осмотрите узлы, трубы и соединения на момент течи. Убедитесь, что воздух выводится из системы.
18Сработало заземление. Напряжение в линии главного блока сместилось на 5 Вт.Повреждены провода, нарушена изоляция. Требуется замена или ремонт. Измерение напряжения между CN3 на плате и заземляющей линией.
20Неверно расположение ДИП переключателя.Поменять расположение.
28Пульт ДУ неисправен.Заменить батарейки.
31Поломка термостата отопления.Провести диагностику термистора на короткое замыкание. Установить новый элемент.
32Проблемы с воздушным термистором.Проверьте контакты датчика, замените неисправную проводку или сам датчик.
33Неисправность термистора температуры прямой подачи воды.
34Терморезистор ГВС поврежден.
35Некорректная работа внешнего терморезистора.
36Неполадка термостата низкой температуры.
43Низкий уровень воды в системе.Диагностика датчика уровня на исправность, клапана подпитки на исправность. Если все в порядке, долейте необходимое количество воды.
52Не работает пропорциональный клапан.Измерение напряжения на обмотке клапана.
56/71Проблемы с электронным клапаном.Диагностика клапана и сенсора уровня воды.
59Техника перегрелась.Замена плавкого предохранителя.
61Сломан мотор вентилятора, либо скорость вращения не контролируется.Разобрать прибор, и измерять напряжение обмоток. Устанавливается новый вентилятор.
72Сенсор ионизации вышел из строя. Фиксируется наличие пламени, хотя топливо не подается.Осмотр главного блока.
89Система обнаружила полное промерзание.Проверьте, как подается воздух из дымохода, нет ли засора теплообменника. Смените неисправный термистор.
90Проверка вентилятора провелась неправильно.Осмотр и замена вентилятора. Прочистка дымоотвода, радиатора от копоти и грязи.
96Проблемы с первым запуском ГВС.Убедитесь, что вода нормально подается.
97Неполадки при запуске отопления газового котла.
Код ошибки 99Продукты сгорания плохо отводятся.

Осмотр герметичности дымохода, чистка от засора, ремонт вентилятора.

Если вы заметили, что на панели мигает индикатор работы горелки, значит, работают краны горячей и холодной воды. При моргании индикации отопления необходимо прочистить фильтр от засора.

Остановка котельного оборудования в холодную зиму – ситуация малоприятная. Помещение остывает, люди мерзнут, также промерзает техника. В результате может понадобиться полная ее замена. Поэтому проводите профилактический осмотр котла каждый год. Прочищайте узлы от накипи и загрязнений. Для предупреждения засоров устанавливайте фильтры для воды. Они снижают концентрацию солей, поэтому отложения не скапливаются на стенках деталей.

Установка и подключение котла Rinnai

Монтаж и подключения готовой системы отопления к котлу Риннай требует определенной квалификации. Отзывы потребителей показывают, что основные проблемы и сложности, возникающие в процессе эксплуатации, во многом зависят от ошибок, допущенных во время установки.

Производитель указывает порядок подключения и основные требования, предъявляемые к монтажу:

Использование водоподготовки – на подпитке системы отопления, а также перед вводом на контур ГВС устанавливается водяной фильтр грубой очистки.

Для недопущения размораживания системы в сильный мороз, может применяться антифриз или незамерзающая жидкость. Также существует режим работы, позволяющий обеспечить минимальный нагрев теплоносителя до +7°С.

Регулировка расхода магистрального газа осуществляется автоматически с помощью специальной программы, установленной в блоке управления. Потребление электроэнергии в обычном режиме составляет 0,3 Вт/час, в экономном 0,2 Вт/час.

Регулировать температурный режим можно с помощью: пульта управления, контроллера установленного на корпусе, специальной программе GSM оповещения, через мобильный телефон.

Допускается переоборудование под работу на сжиженном газе. Пуск и наладка может быть выполнена самостоятельно. Производительность на баллонном газе остается прежней, но незначительно увеличиваются расходы топлива.

Автоматика позволяет осуществить каскадный монтаж двух и более котлов в одну сеть. Для этого потребуется дополнительно приобрести блок каскадного управления котлов. В результате все корректировки в работу будут вноситься с помощью одного контроллера.

В моделях конденсационного типа может наблюдаться повышенный шум во время работы. Уменьшить интенсивность шума можно, отрегулировав производительность циркуляционного насоса. В настройках предусмотрена возможность работы в трех режимах.

Закрытая камера горения, которая установлена в котёл японской фирмы Rinnai, позволяет увеличить КПД и одновременно обеспечить высокую экономичность. Для отвода продуктов сгорания и забора воздуха устанавливается вертикальный дымоход, коаксиальная труба. При каскадной работе может использоваться сложная система дымоотведения. Проект и выполнение монтажных работ должна выполнять специализированная организация.

Эксплуатация котлов Риннай

Для частного дома или квартиры, котлы Риннай являются практически идеальным вариантом. Практически все настройки выполняются в автоматическом режиме. Блок управления имеет дисплей, на котором отражаются все рабочие показатели: давление в расширительном баке, температура нагрева, объем системы, режим работы и т.д.

При низком давлении газа, на монитор также подается предупреждение, и работа станции автоматически переводится в экономный режим.{banner_downtext}Дистанционное управление котлом может осуществляться с помощью выносного контроллера установленного в одной из комнат или пульта ДУ. К контроллеру может быть подключено несколько датчиков комнатной температуры.

Периодически может потребоваться регулировка газового клапана. Это позволит установить минимальный расход баллонного или магистрального газа.

После сбоев в работе связанных с отключением электроэнергии, все настройки остаются в памяти процессора и устанавливаются автоматически.

Выбираем настенный газовый котел Rinnai

Практически все модификации котлов имеют одинаковые технические характеристики и производительность. Отличие главным образом заключается в степени автоматизации процесса управления работой оборудования, а также наличием систем, обеспечивающих экологичное и экономичное сжигание газа.

Во всех моделях присутствует вторичный теплообменник, что обеспечивает быстрый нагрев воды, но в серии RMF, потребитель получает горячую воду моментально.

Котлы компании Риннай отличаются надежностью и удобством эксплуатации. Хорошее решение для тех, кто в первую очередь ценит комфорт и неограничен в материальных средствах.

Рейтинг ТОП-10

Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:

Buderus Logamax U072-24K

Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.

Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.

Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.

Federica Bugatti 24 Turbo

Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.

Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.

Bosch Gaz 6000 W WBN 6000-24 С

Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.

Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.

Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.

Leberg Flamme 24 ASD

Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.

Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.

Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).

Лемакс PRIME-V32

Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.

Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.

Рассчитан на эксплуатацию в сложных технических условиях.

Navien DELUXE 24K

Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.

Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.

Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.

MORA-TOP Meteor PK24KT

Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.

Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.

Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).

Лемакс PRIME-V20

Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.

Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.

Есть возможность удаленного управления.

Kentatsu Nobby Smart 24–2CS

Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).

Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.

Есть возможность использования нескольких конструкционных вариантов дымохода.

Oasis RT-20

Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.

Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.

При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.

Основные преимущества

Мощность котла регулируется за счёт уникальной разработки Rinnai, которая отключает часть горелки (3 уровня по горизонтали), а также изменяет высоту пламени (2 уровня по вертикали), поддерживая тем самым сбалансированную подачу газо-воздушной смеси в камеру сгорания. Данный тип горелки позволяет котлу автоматически плавно выбирать мощность от 20 до 100%, при этом автоматически поддерживаются параметры, при которых газ на всех режимах, даже при изменении и значительном снижении давления в подающей магистрали, сгорает максимально полно. На выходе образуется крайне низкое содержание двуокиси азота и угарного газа. Это не только уменьшает количество выбросов вредных веществ в атмосферу, но и способствует увеличению КПД котла.


3 уровень горения газового котла

минимум


максимум

Панель управления на самом котле отсутствует. На корпусе имеется только манометр, зелёный логотип «ЕCO» и идентификационный QR-код представленный в форме «квадрата с точками», с помощью которого обладатели мобильной техники могут ознакомиться с инструкцией по эксплуатации.

Для управления используется выносной пульт. Пользователь может выбрать один их двух видов пультов: «Standart», имеющийся в обычной комплектации, или «DeLuxe». Модели снабжены цветным ЖК-дисплеем. Компания Rinnai одна из первых, которая применила цветной LCD дисплей в своих пультах управления. Даже простой пульт «Standart» позволяет просто произвести множество различных настроек.

Основные характерные черты котлов Риннай

Есть возможность подключать разные виды дымоходов

В оборудовании раздельно установлен дымоход, патрубок и воздухозаборная система, из-за чего есть возможность подключения дымоходов любого типа. Конструкция горелки позволяет регулировать мощность и определять экономичный порядок работы.

Защитные системы предупреждают и отслеживают:

  • засорение теплообменника и дымохода;
  • остановку горения;
  • перегревание оборудования;
  • высокое давление в отопительной магистрали;
  • низкий уровень воды в контурах;
  • разморозку неработающего котла;
  • разморозку теплообменника;
  • поражение электротоком;
  • прекращение циркуляции в котле.

Плюсы и минусы

Газ – самое выгодное топливо, поэтому так популярны нагреватели, работающие на нем. Но у отечественных аналогов и некоторых зарубежных, есть несколько недостатков, из-за которых их эксплуатация становится некомфортной, доставляет массу хлопот и даже раздражает. Чего только стоит задувание горелки или невозможность разжечь фитиль. Японский котел имеет массу плюсов, делающих его крайне привлекательным для владельцев частных домов и квартир:

  • Небольшие размеры и вес.
  • Экономное расходование топлива – Rinnai стоит примерно вдвое больше, чем «Луч» или «Сигнал», но зато вы будете меньше платить за газ, да и с эксплуатацией проблем не будет.
  • Внешняя привлекательность.
  • Простая конструкция. Установка обычно не вызывает вопросов. Управление интуитивно понятное – освоит каждый. Надежны и долговечны.
  • Поддается ремонту – всякий узел или элемент, вышедший из строя, подлежит замене.
  • «Самостоятельность» — его стоит запрограммировать раз, и можно больше не вмешиваться в его работу.
  • Обслуживание – минимальное. Например, в модели RB-106 GMF установлен дымосос – он препятствует образованию сажи в дымоходе.
  • Адаптация к нашим условиям.
  • Наличие разветвленной сети сервисного обслуживания.

Но и это не всё, глобальные преимущества японской техники базируются на конкретных технических решениях:

  • Система самодиагностики неисправностей.
  • Работа при низком давлении воды.
  • Контроль и корректировка интенсивности пламени.
  • Система защиты для блока управления.

Недостатки

Минусы есть, но они не значительны по сравнению с вышеперечисленными преимуществами:

  • Большой шаг регулировки температуры – не всегда получается установить нужное значение.
  • Относительно высокая цена – ориентировочно 50 000 рублей.
  • При низком давлении устройство коптит – КПД падает.
  • Можно устанавливать для обогрева помещений от 100 м кв.
  • Нужно монтировать автоматику, отслеживающую утечки газа.
  • Монтаж прост только для специалистов – самостоятельно устанавливать оборудование не рекомендуется.
