Циркуляционный насос для отопления: как выбрать, какой поставить для системы отопления частного дома, мощность, размеры отопительного насоса

На что смотреть при выборе

Выбрать циркуляционный насос станет гораздо проще, если вы обратите внимание на следующие параметры:

Производительность. Разные отопительные системы нуждаются в помпе с оптимальным уровнем производительности. Поэтому владельцу дома следует знать мощность установленного котла. Например, если в контуре функционирует прибор, рассчитанный на 40 кВт, в таком случае насос должен иметь пропускную способность 2.4 м³/ч.
Высота подъема

Еще одна важная характеристика, на которую обязательно следует обращать внимание. Эксперты советуют использовать такую простую формулу: на 10 метров трубопровода – напор 0.6 метров

Таким образом, не составит большого труда подсчитать, что отопительной магистрали 100 метров потребуется насос с высотой подъема 6 метров.
Регуляция потоковой скорости. Достаточно полезная опция, за счет которой может самостоятельно менять скорость движения воды. Некоторые модели оснащены переключателем на 2-3 позиции, более современные имеют электронные регуляторы, которые автоматически меняют скорость. Основное: показатель не должен превышать 1.6 м/с.
Уровень мощности. Каждый насос имеет собственный электродвигатель, обладающий определенным уровнем мощности. Чем тоньше труба в отопительной системе, тем большую мощность должен иметь потом. Некоторые модели имеют мощность 100 Вт, более сложные модели – 150 Вт.
Материалы. Обратите внимание на то, из каких материалов произведены детали и узлы, ведь именно это влияет на срок службы прибора. В идеале, корпус должен быть чугунным, рабочее колесо и крыльчатка – пластиковым.

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

продуктивность работы помпы;
давление помпы, напор;
условия работы;
внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм

Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2. Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Общие параметры насосов для систем отопления в частном доме

Каждое устройство обладает характерными значениями:

Расход — количество воды, которое пропускается в обвязке за час. Единица измерения имеет вид 1/(м3*с).
Напор — максимальный показатель сопротивления жидкости, оказываемое на все элементы контура. Наравне с напором важны его потери из-за гидравлического сопротивления, а также давление.
Скорость — параметр, определяющий взаимоотношение расхода с напором, в зависимости от режима работы насоса.

Размеры: отличия по габаритам

Приборы также могут иметь одинаковые рабочие характеристики, но различаться по габаритам:

Длина определяет место установки. Устройства длиной 130 мм размещают в ограниченных пространствах, а 180 — в остальных.
Диаметр подбирают под размер труб, используемых в системе. Допускается незначительное увеличение сечения, но категорические запрещено уменьшение.

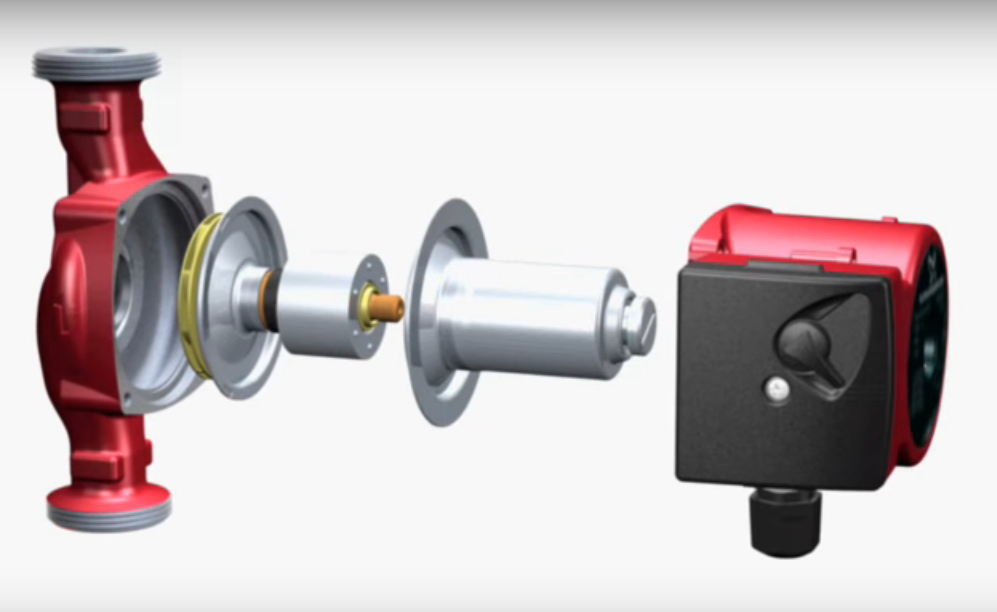

Конструкция насоса

Перед тем как приступить к выбору насосного прибора необходимо понять принцип функционирования и конструкцию циркуляционного насоса для отопительной системы. Основное предназначение насосного агрегата — принудительное перекачивание воды или другого носителя тепла по трубопроводу. Данная система теплоснабжения с насосом должна обеспечивать постоянную температуру определенной величины, которая равномерно распределена в помещении.

В состав насоса для систем отопления входят:

электрический двигатель;
ротор вращения;
рабочее колесо;
корпус.

Два диска рабочего колеса с лопастями, которые располагаются противоположно друг к другу, при вращении преобразуют энергию движения жидкости в давление. При этом водянистая среда охлаждает вал ротора и продолжает двигаться в заданном направлении. Такой принцип осуществляет циркуляцию жидкости в закрытой и замкнутой системе трубопроводов. Эффективность данной системы отопления напрямую зависит от циркуляционного насосного оборудования. Ротор герметично изолирован корпусом из чугуна или нержавеющей стали от электродвигателя и всей электроники для того, чтобы исключить возможность попадания воды или антифриза в систему управления оборудованием.

Советы по выбору циркуляционного насоса

Самостоятельно выбрать циркуляционный насос можно, даже если вы не знаете специфики агрегатов. Воспользуйтесь следующими простыми советами специалистов:

насос выбирается под определенную систему отопления. Изначально установите отопительную систему со всеми переходами, комплектующими. После этого переходите к выбору насоса. С учетом контуров, площади обогрева, сложности системы вы сможете подобрать оборудование по техническим параметрам. Не игнорируйте уровень теплоизоляции. Определите, насколько в частном доме хорошая теплоизоляция дверей, окон, пола;
вам нужно воспользоваться готовыми формулами в этом обзоре, которые помогут просчитать максимально точные технические параметры подходящего оборудования. После этого вы должны их сопоставить с параметрами будущего насоса. Поскольку точные просчеты произвести без опыта относительно сложно, к полученным данным прибавляйте запас +15%. Циркуляционный насос не может работать на износ. В таком случае он быстро выйдет из строя и не сможет обеспечить бесперебойную работу. Грамотно ориентируйтесь в полученных данных, чтобы не допустить ключевых ошибок. В этом и заключается объективный подход;
производительность и мощность не должны быть слишком высокими. Не стоит ориентироваться на максимальные значения. Насос будет энергоэффективным только при правильном выборе оборудования по этим параметрам. Если вы выбрали слишком мощный насос, который в теории и вовсе может не подходить для бытового назначения, придется платить намного больше за электричество. При этом периодами насосное оборудование будет работать «вхолостую»;
эксперты советуют покупать для домашнего использования модели с регулированием скорости потока воды в системе и мощности. Вы всегда сможете регулировать значения для выбора оптимального режима, в котором насос будет работать слажено и с нормальным потреблением электричества.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

мощность;
предельный температурный уровень;

внутреннее давление, отвечающее за напор

Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;

производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;

объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя

На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах. К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? — здесь больше полезной информации.

Виды и характеристики

Циркуляционный насос — это устройство центробежного типа, рабочее колесо которого производит забор и выброс жидкости в заданном направлении. Как и все подобные устройства, он работает на всасывание и нагнетание с одинаковой эффективностью. Учитывая специфику использования, эти качества для него являются основными.

Существует две основные разновидности циркуляционных насосов:

С мокрым ротором

Рабочее колесо этих насосов устанавливается непосредственно на вал двигателя. Корпус насоса герметичен, а на валу ставят сальник, защищающий от протечек. Для бытовых систем такие конструкции считаются наиболее подходящими, так как не создают шума во время работы. Кроме того, насосы с мокрым ротором способны самостоятельно удалять воздушные пробки, а жидкость обеспечивает смазку и охлаждение электродвигателя;

С сухим ротором

Насос и двигатель представляют собой два отдельных узла, соединенных при помощи муфты или фланца. Такие конструкции предназначены для работы в крупных отопительных системах, так как могут перекачивать большие объемы жидкостей. Основным недостатком сухих насосов является высокий уровень шума во время работы, что недопустимо в домашних условиях.

Насосы: 1-С мокрым ротором 2-С сухим ротором

Основные технические характеристики циркуляционных насосов:

Производительность. Это величина, показывающая количество теплоносителя, перекачиваемого насосом в единицу времени. Определяет способность установки обеспечить заданную скорость движения жидкости для имеющегося объема системы;
Напор. Часто их путают, но это ошибочный подход. Напор показывает, на какую высоту способен данный насос поднять столб жидкости. Для отопительных систем домов в несколько этажей такой показатель очень важен, так как гидравлическое сопротивление в контурах высоко и его надо преодолеть;
Мощность двигателя. Этот показатель важен потому, что недостаточная мощность не позволит насосу выполнять свои задачи, а избыточная заставит трубы сильно шуметь;
Максимальная температура. Поскольку речь идет об отопительной системе, теплоноситель горячий. Если насос не способен работать в таких условиях, его заклинит, появятся протечки и другие проблемы. Необходимо учитывать, что при вращении детали устройства нагреваются, и дополнительный подъем температуры для них иногда становится чрезмерной нагрузкой.
Присоединительные размеры. монтаж насоса несложен, но для него нужны соответствующие элементы. Их следует подбирать сразу после покупки насоса, чтобы не оказаться в сложном положении во время монтажа;
Производитель. Этот фактор не настолько заметно влияет на работу системы, но продукция известных и надежных фирм значительно долговечнее и не создает таких проблем, как изделия малоизвестных компаний.

Рекомендуется при покупке внимательно изучить технические характеристики насоса и сравнить их с условиями работы в имеющемся контуре. Следует выбирать устройства, способные выдерживать температуру 110°.

Выводы о подборе насоса

Для бытового назначения лучше всего выбрать циркуляционные насосы с рабочим колесом из чугуна или пластика. Этого будет достаточно с учетом затребованных параметров мощности и производительности. Более прочные материалы, латунь или нержавейка используются в промышленных насосах.

Наиболее практичными будут насосы с мокрым ротором. Для подключения к домашней сети отопления этот вариант будет практичным и энергоэффективным. Если вы готовы заплатить выше средней стоимости, купите насос с дисплеем и набором автоматических функций.

Если в частном доме требуется обогрев пристроек, тогда лучше ориентироваться на модели со спаренным типом. Они способны работать даже при попадании твердых частиц в систему.
