Расчет циркуляционного насоса для отопления – мощность насоса

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

  • запрещено включать прибор с нулевой подачей;
  • убедиться, что оборудование заземлено;
  • проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
  • проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
  • удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
  • оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
  • запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия

Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

Расчет мощности отопительного насоса

Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка

Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.

Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.

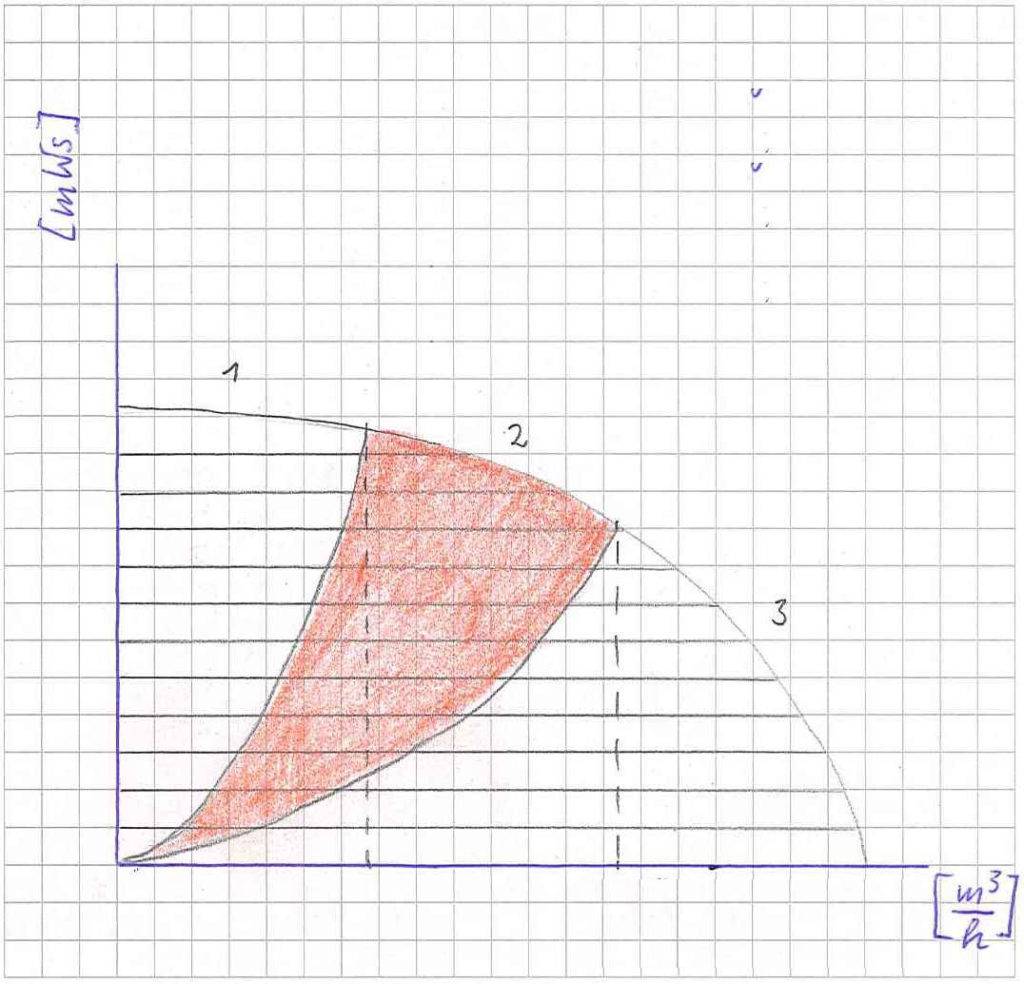

Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.

Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:

P2(кВт) = (p * Q * H) / 367 * КПД

Р – уровень плотности воды;

Q – уровень расхода воды;

Н – уровень напора воды.

Таким образом и делается расчет мощности насоса для отопления.

Разновидности циркуляционных насосов для отопления частных домов

На сегодняшний день все модели подобных устройств, классифицируются по принципу действия на два типа:

  • «сухие»;
  • «мокрые».

Многих людей интересует вопрос, какой выбрать циркуляционный насос для установки в частном доме. Устройства «сухого» типа отличаются более объемными размерами и включают в себя моторное отделение, выдвинутое в сторону. Такие модели нечасто монтируются в жилых домах. Это связано с тем, что при работе они издают довольно много шума. Однако такие устройства имеют высокий КПД – до 80%.

Проект системы отопительных коммуникаций жилого дома

Как правило, такие устройства монтируются в отдельных пристройках из-за своей шумности. Эксплуатационная сфера насосов «сухого» типа – тепловые пункты, которые отличаются высокой мощностью. А также их могут использовать в автономных отопительных коммуникациях, нуждающихся в максимальной производительности. В частных домах такие приборы практически не устанавливаются.

Особенности «мокрых» насосов для отопления в частном доме

Устройства «мокрого» типа являются гораздо более компактными и универсальными. Их монтаж выполняется путем врезки в трубопроводную конструкцию, в отличие от «сухих» аппаратов, которые требуют консольной установки. А также они не требуют организации дополнительной системы охлаждения, так как лишнее тепло отдается рабочей среде, которая через них проходит.

Монтаж «мокрого» типа насоса выполняется путем врезки в трубопроводную конструкцию

Производительность циркуляционных насосов «мокрого» типа ниже. Это связано с тем, что ротор функционирует в жидкой рабочей среде, которая оказывает определенное сопротивление. Поэтому КПД «мокрых» насосов колеблется в пределах от 50 до 60%. Тем не менее использование подобного оборудования считается наиболее оптимальным в условиях автономных отопительных систем.

Характеристики циркуляционных насосов такого типа позволяют монтировать их даже в жилых комнатах. Во время работы они практически не издают шума. А также стоит сказать о том, что низкая производительность этих устройств полностью окупается, так как для их работы требуется гораздо меньше электрической энергии.

Мощность небольших моделей, применяемых в частных домах, составляет приблизительно 25-50 Ватт, что сравнимо с энергией, которую потребляет обычная электрическая лампочка. А также стоит сказать, что для небольших частных домов отлично подойдут циркуляционные насосы для отопления (12 Вольт).

Циркуляционные насосы «мокрого» типа не требуют специального ухода

Эксплуатационный срок «мокрого» циркуляционного насоса может составлять несколько десятилетий (при нормальном использовании). Такие устройства отличаются неприхотливостью ухода и не требуют профилактического обслуживания.

Таким образом, для домашнего использования эти изделия подходят как нельзя лучше. Еще одно преимущество данных насосов заключается в их конструкции. Она включает в себя отдельные модули (узлы), которые в случае необходимости легко заменить.

Расчет мощности

Характеристики циркуляционного насоса DAB A

Существуют стандартные параметры необходимого количества тепла, которое должно быть внутри помещений в самое холодное время года. Эти параметры обоснованы СНиПом 2.04.07-86, где записано, что при наружной температуре минус 25–30С на каждый квадратный метр должно выделяться:

  • 173–176 Вт/м² при одно- или двухэтажном строительстве.
  • 97–101 Вт/м² при трех- и четырехэтажном.

Чтобы определить необходимое общее количество тепла для обогрева всего дома, надо умножить эти параметры на общую площадь.

Расчет циркуляционного насоса можно провести и по мощности установленного нагревательного котла. Для этого используется формула:

N=Nк/T1-T2, где

Nк — мощность отопительного котла;

Т1 — температура теплоносителя в подающем контуре (обычно в диапазоне плюс 85–95С);

Т2 — температура в обратке (плюс 60–70С).

Для точного расчета мощности циркуляционного насоса обычно используются понижающие или повышающие коэффициенты. Они зависят от сопротивления теплоносителя, проходящего по трубам различной формы. К примеру:

  • На прямолинейных участках сопротивление не такое уж большое, но оно все же присутствует. В этом случае потери составляют 1,0–1,5 см на каждый метр трубопровода.
  • Любые фитинги увеличивают сопротивление до 30%.
  • Вентили и краны — до 70%.
  • Смесители трехходовые — до 20%.

Обратите внимание, что этажность здания никакой роли в расчете мощности насоса не играет. Система замкнутая, причем высота подающего контура равна высоте обратки

Получается система с уравновешенными столбами. Поэтому суммарное сопротивление теплоносителя будет зависеть от количества поворотов и отводов, а также от установленных видов и количества запорной арматуры.

Насосы циркуляционные с ‘мокрым ротором’ Alpha Pro

Вот таким способом определяются напор и производительность циркуляционного насоса. На их основе подбирается агрегат по каталогу. У каждого производителя такой каталог имеется, так что проблем с выбором не будет. И еще один момент — расчеты обычно ведутся по максимальным параметрам отопительной системы, поэтому и расчет самого насоса получается с максимальными показателями. Чтобы сэкономить на покупке и последующей эксплуатации прибора, можно приобрести агрегат с меньшей мощностью. Это реальная возможность. Потому что рабочие параметры обычно намного ниже максимальных.

Как выбрать насос для отопления

Чтобы принять правильное решение, подбор циркуляционного насоса должен проходить с учетом следующих требований и правил:

  • Агрегат должен полностью соответствовать полученным расчетам мощности. Просчитать производительность нужно заранее либо же попросить об этом настройщика отопления. Ни в коем случае не стоит покупать товар наобум.
  • Чтобы насос выдавал заявленное производителем давление, нужно подбирать устройство исходя из своего диаметра трубы. Чем больше диаметр, тем мощнее стоит покупать прибор.
  • Стоит учесть и внешние погодные условия. Если насосная станция будет находиться в отдельном помещении, то велика вероятность того, что агрегат замерзнет.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Автоматизация насосного оборудования

Для нормального функционирования такие насосы должны потреблять электроэнергию. На сегодняшний день электричество не является дешевым, поэтому многие задумываются о том, как сделать работу насоса более экономной с точки зрения потребления электроэнергии.

Устройство отопительной системы в частном доме — дело нужное и крайне важно, когда вы хотите создать максимально комфортные температурные условия проживания в нем. Наиболее эффективно работающим тепловым блоком является обвязка с принудительной циркуляцией теплоносителя по магистрали

Чтобы реализовать такую задачу, следует дооборудовать систему насосной установкой. Вот только вся проблема в том, что необходимо подобрать подобное оборудование по производительности, ведь именно от этого зависит эффективность функционирования всего контура. А как правильно рассчитать мощность циркуляционного насоса для отопления, вы узнаете из этой статьи.

Производительность прогрева помещения

Кроме того, прежде чем купить циркуляционный насос для отопления, необходимо вычислить параметры мощности насоса. Точнее производительность, которая понадобится вам для прогревания помещения.

Такую возможность насоса циркуляционного типа рассчитываем по формуле:

 П = Q/(1,16 х ΔT) (кг/ч), где ΔT – разница температур:

  • Рассматривается t°C воды поступающей в систему и t°C воды возвращающейся обратно. Существуют усредненные показатели. Для двухтрубной отопительной системы этот показатель равен 20°C, а для теплого пола 5 °C.
  • 1,16 это удельная теплоемкость воды. Если будет использоваться незамерзающий теплоноситель, следует выяснить этот параметр для него. Благодаря этой формуле рассчитывается производительность отопительной системы в Европе.

В России расчеты для отопления производятся по следующей формуле:

 П = 3,6 х Q/(c х ΔT) (кг/ч). В этой формуле «с» — это удельная теплоемкость воды, она равна 4,2

Пример расчета

Руководствуясь данным примером, вы сможете достоверно разобраться с тем, как совершать расчеты, чтобы определить параметры циркуляционного насоса. Помимо этого, представленный ниже эскиз имеет все необходимые данные для расчета производительности и высоты подъема.

Эскиз для примера расчета

Посмотрев на эскиз можно определить следующие значения:

  • ширина – 15 м;
  • длина – 20 м;
  • высота – 12 м;
  • год постройки – 1990;
  • ZF = 2,2 (фитинги + клапан термостата);
  • потери давления – 120Па/м;
  • потери тепла – 80 кВт;
  • температуры в системе отопления – 75/55.
  1. R = 120 Па/м;
  2. L = (15+20+12)*2=94 м
  3. ZF = 2.2

Расчет потока Qpu

  1. Q = 80 кВт
  2. p = 1 кг/л
  3. Cw = 1,16 (Вт*ч)/(кг*К)
  4. Δt = 75C-55C = 20К

Наиболее важные данные для определения оптимальных параметров циркуляционного насоса успешно рассчитаны. На следующем этапе пользуясь каталогом, или проконсультировавшись с продавцами в магазине, необходимо определить группу насосов, в параметры которых попадает необходимая  рабочая точка.

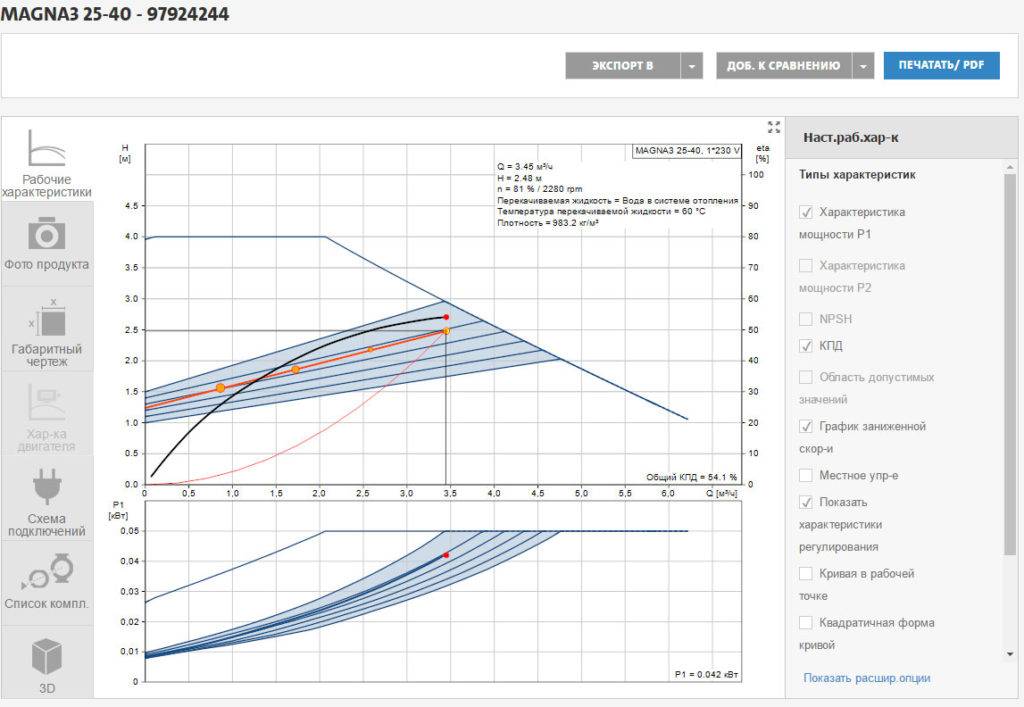

Для примера воспользуемся онлайн-программой компании Grundfos. Данное приложения является бесплатным. Более детально интерфейс и функционал программы будет рассмотрен далее.

Маркировка насоса

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

  • тип устройства (чаще всего это UP — циркуляционный);
  • тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
  • диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
  • напор в дециметрах или метрах (может отличаться у разных производителей);
  • монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории

А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO

Как выбрать циркуляционный насос?

Главной функцией насоса является прокачка нужного количества воды через котел для ее нагрева, а также через радиаторы, чтобы они отапливали помещение. Если насос выбрать неправильно, то появятся проблемы в отоплении.

Большинство проблем системы отопления связаны с неправильным выбором диаметров труб, а не с насосом.

Если насос выбран слишком мощный, то появится шум из-за большой скорости теплоносителя. Если напор насоса недостаточен, то последние радиаторы не будут греться, а котел станет тактовать. Вода будет нагреваться, но не прокачиваться с нужной скоростью через радиаторы отопления.

Виды циркуляционных насосов

Специалисты различают два основных типа циркуляционных насосов, устанавливаемых в локальных отопительных системах. Каждый из них требует внимательного рассмотрения.

Сухие циркуляционные насосы.

Конструкция сухих циркуляционных насосов исключает контакт ротора электродвигателя с перекачиваемой водой. Рабочее колесо в этом случае отделено от ротора кольцами торцевого уплотнителя.

В качестве материала для них применяют:

  • высокопрочные смеси на основе прессованного углерода;
  • нержавеющую сталь;
  • износостойкую керамику;
  • оксиды алюминия и вольфрама.

Кольца прижимаются друг к другу пружинами. При движении они плотно притираются одно к другому. Тончайшая пленка воды, попадающей в зазор, служит дополнительным герметизирующим элементом конструкции. Насосы старого исполнения вместо торцевого уплотнения использовали сальниковую набивку, которую надо было периодически подтягивать или набивать заново по мере ее износа для восстановления первоначальной герметичности. Торцы современных моделей не требуют ремонта в течение 3 лет и более.

Устройство циркуляционного насоса с сухим ротором.

1. Вентилятор двигателя.2. Корпус двигателя с ребрами охлаждения.

3. Уплотнительный сальник.4. Крыльчатка.

5. Корпус помпы.

Особенности эксплуатации циркуляционных насосов сухого типа:

  • высокий КПД, достигающий 80%;
  • повышенный уровень шума, требующий установки оборудования в отдельное помещение;
  • жесткие требования к минимизации содержания в воде взвешенных твердых частиц, приводящих к абразивному износу уплотнений;
  • недопустимость длительной работы на холостом ходу без контакта с жидкостью.

Варианты конструкций и положения установки «сухих» насосов.

Горизонтальные насосы

Горизонтальные насосы имеют классический вариант монтажа, при котором рабочее колесо и двигатель располагаются на одном уровне. Приемный патрубок у них находится в торцевой части, а нагнетательный – на боковой поверхности корпуса.

Вертикальные насосы

Вертикальные насосы отличаются положением двигателя над рабочей частью. Приемный и выкидной патрубки у них обычно имеют одинаковый диаметр и располагаются на одной горизонтальной оси.

Блочные насосы

Блочные насосы характеризуются компактной конструкцией. Электродвигатель и рабочее колесо у них нередко монтируются в одном корпусе. Для них характерно торцевое расположение приемного штуцера и радиальное направление выкидного патрубка.

Как рассчитать гидравлическое сопротивление?

Чтобы не считать вручную, воспользуйтесь нашим калькулятором.

Уже шла речь о том, что на подбор циркуляционного насоса для системы отопления непосредственно влияет и такой важный параметр, как гидравлическое сопротивление, которое создаётся отдельными элементами системы обогрева, позволяет произвести расчёт высоты всасывания насоса и, как следствие, даёт возможность выбрать модель техники по мощности и создаваемому напору. Для расчёта всасывания насоса (обозначается буквой Н) используют такую формулу:

H = 1,3 x (R1L1 + R2L2 + Z1……..Zn) / 10000

Параметры, используемые в этой формуле, указаны в таблице.

ОбозначениеПараметрЕдиница измерения
R1, R2Потери давления, создаваемого насосом циркуляции, в подающей магистрали трубопровода и в обраткеПа/м
L1, L2Длина подающей части трубопровода и обратким
Z1… ZnГидравлическое сопротивление, которое создают отдельные элементы системы отопленияПа

Значения R1и R2, которые применяются этой таблице, стоит выбирать по специальной информационной таблице.

Значения гидросопротивления, что создаётся разными устройствами, применяемыми для оснащения отопительных систем, как правило прописываются в техдокументации на них. Если подобные сведения в паспорте устройства отсутствуют, то можно взять примерные показания гидравлического сопротивления (см. таблицу).

Отопительный приборГидравлическое сопротивление, Па
Отопительный котёл1000–2000
Сантехнический смеситель2000–4000
Термоклапан5000–10000
Прибор для определения количества тепла1000–1500

Есть специальные информационные таблицы, позволяющие узнать гидросопротивление почти для любого элемента оснащения обогревательных систем.

Зная высоту всасывания, для расчёта которой применяется вышеприведённая формула, можно быстро подобрать насос циркуляции по его мощности и узнать необходимый его напор.

Расчет мощности отопительного насоса

Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка

Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.

Рабочая точка насоса системы отопления

Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.

Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.

Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:

P2(кВт) = (p * Q * H) / 367 * КПД

Где:

р – уровень плотности воды;

Q – уровень расхода воды;

Н – уровень напора воды.

Таким образом и делается расчет мощности насоса для отопления.

Классификация

Приборы от разных производителей практически не отличаются друг от друга. Основное отличие, а, соответственно, и классификация проводится по типу ротора, который бывает мокрым и сухим.

Насосы с мокрым ротором отличаются конструктивной особенностью. Эта часть насоса находится прямо в теплоносителе. А от статора его закрывает гильза, изготовленная из нержавеющей стали. Преимуществ у этого агрегата довольно много:

  • Компактность конструкции.
  • Бесшумность работы.
  • Теплоноситель в этом случае играет сразу две роли — смазывающего и охлаждающего материала.

Правда, подобный тип приборов имеет меньший коэффициент полезного действия, чем насос с сухим ротором. Последний в своей конструкции содержит специальные кольца, изготовленные из керамики, нержавеющей стали или угольного агломерата. Между кольцами всегда находится вода — именно она играет роли смазки и защитного слоя, который предотвращает проникновение теплоносителя в зону статора. Сжимает кольца между собой пружина, которая постоянно создает давление. Именно оно помогает кольцам уплотняться по мере их износа. То есть происходит так называемая самоподгонка.

Расчеты производительности насоса

Производительность (расход) – это показатель объёма, который перекачивает агрегат за определённое время. Например, литры в минуту, литры в час или метры кубические за те же отрезки времени.

Для подсчётов нужны три величины:

  1. Разница температуры воды на подаче и обратке (Δt).
  2. Мощность котла (N);
  3. Теплоёмкость воды – это стандартный показатель = 1,16.

Снятия температур теплоносителя производят на выходе из котла и на входе обратной трубы в котёл. Если нет возможности сделать замеры, берут примерный усреднённый показатель – это:

  • 20 °C для системы с радиаторами;
  • 15°C если установлены скрытые конвекторы;
  • 10 °С для муниципального жилья, в котором радиаторы не перегревают;
  • 5° C для системы тёплый пол.

Формула для подсчёта требуемой производительности (Q) в л/час:

Q = N : (1,16 * Δt)

Приведём пример для котла мощностью 8 кВт и разницей температур 15 °С.

Q = 8000 (Вт) : (1,16 * 15) = 8000 : 17,4 = 460 л/час.

Превратить л/час в кубометры, можно, просто разделив итог на 1000. То есть 460 л/ч = 0,46 м3/ч. Получается, что для такой системы будет достаточно слабенького циркуляционного насоса.

Рабочая точка: что это такое?

Является пересечением графиков двух характеристик: насоса и трубопровода. В этой точке полезные мощности расхода и потребления равны. От её положения зависит производительность системы. Подачу воды изображают как возрастающую из нуля величину, а напор — как убывающую из максимального значения пропускной способности труб.

Фото 1. Пример того, как может измениться рабочая точка при изменении характеристик системы отопления.

У подачи есть минимальный порог. Если не учитывать его, система перегревается, что приводит к повреждениям. Давление также может отклоняться от нормального показателя, что частично влияет на характеристику сети.

Важно! Дросселирование и образование отложений влияют на изменение положения точки. Необходимо соблюдать требования к эксплуатации:

Необходимо соблюдать требования к эксплуатации:

  • теплопотребление строения;
  • пиковые расходы.

Выбрав РТ, под её характеристики подбирают циркуляционный насос. Желательно взять прибор с показаниями, расположенными правее рабочей точки. Запас позволит избежать проблем при изменении значений.

Как выбрать циркуляционный насос по полученным данным

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.

Как выбрать циркуляционный насос по полученным данным

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.

Определение рабочей точки

Теперь очень важно найти насос, который будет иметь функциональные параметры соответствующие допустимому диапазону рабочих значений. Называется набор таких параметров «рабочей точкой насоса»

Она должна располагаться в середине красной области приведенного ниже графика.

На графике: оптимальная рабочая точка насоса

Области кривой характеристик насоса и что они значат:

  1. Область минимальной потребности системы в теплоносителе. Если рабочая точка находится в этой области, нужно выбрать меньший насос.
  2. Если рабочая точка находится в этом диапазоне, насос будет работать в оптимальном режиме до 98 % от общего рабочего времени.
  3. Максимальная нагрузка на систему отопления, рассчитанная на  холодную пятидневку. Если рабочая точка находится в этом диапазоне, насос будет работать в оптимальном режиме только в течении нескольких самых холодных дней в году.

Для того, чтобы выяснить, какой насос будет более подходящим сравните характерные кривые друг с другом.

На фото: характеристическая кривая насоса MAGNA3 25-40

Для примера выбран MAGNA3 25-40. Здесь рабочая точка находится во второй трети характеристической кривой насоса. Так, можно предположить, что в основном насос будет работать в оптимальном режиме.

Как видите, с помощью этих нескольких шагов, можно выбрать насос, который будет идеально подходить для функционирования вашей отопительной системы.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали
Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни.
Обратите внимание, на какое давление в системе рассчитан прибор

Хотя, как правило, с этим не возникает трудностей (10 атм
– хороший показатель).
Устанавливать насос лучше там, где температура минимальная – перед входом в котёл.
На входе важно установить фильтр.
Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Расчет мощности отопительного насоса

Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка

Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.

Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.

Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.

Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:

P2(кВт) = (p * Q * H) / 367 * КПД

Р
– уровень плотности воды;

Q
– уровень расхода воды;

Н
– уровень напора воды.

Таким образом и делается расчет мощности насоса для отопления.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
