Стяжка для теплого водяного пола: правила монтажа

Устройство цементно-песчаной стяжки

Начнем с того, что такое стяжка вообще. Стяжкой в конструкции пола называют промежуточный слой, между опорой и финишным напольным покрытием. Основная задача этого слоя — передавать и перераспределять нагрузку. То есть, нагрузка, которая прилагается к напольному покрытию, через стяжку предается на опору. В качестве опоры/основания может быть грунт, бетонная плита, обвязка фундамента и т.д. Зависит от конструкции пола.

Хорошо сделанная цементная стяжка пола, может быть основой для любого покрытия

По способу устройства стяжки бывают монолитными и сборными. Цементная стяжка относится к монолитным. Она состоит из цемента, песка и воды. Для изменения свойств применяют различные добавки — в зависимости от требований. Заливают стяжку после штукатурки стен. Продолжать работы можно после того, как ЦПС наберет достаточно прочности. В идеале ждать надо 28 дней, но при достаточно высокой марке (М100 и выше), можно продолжать после того, как наберет 50% прочности. При температуре выше +17°C, это около 7-10 дней.

Когда нужна армирующая сетка

Монолитная цементная стяжка может быть армированной или нет. Необходимость применения арматуры зависит от типа основания, на котором она устраивается.

  • По жесткому основанию — на плиту, бетонную подготовку и т.д. (слой пароизоляции не в счет, так как это миллиметры и никакой упругости она не имеет). В этом случае металлическая арматура не нужна. В том смысле, что нет необходимости укладывать армирующую сетку, но добавить микроармирование — фибру, можно и нужно.
  • По упругому основанию. Это так называемые плавающие стяжки. Когда между жестким основанием и цементно-песчаной стяжкой есть какая-то прослойка. Чаще всего это теплоизоляционный или звукоизоляционный материал. В этом случае армирующая сетка обязательна. Ее располагают в нижней части слоя.

Задача металлической сетки внутри плиты — передавать и перераспределять нагрузки. Вторая ее функция — объединять куски плиты в единое целое и не давать им сдвигаться друг относительно друга. На жестком основании в этом нужды нет. Само основание выполняет эти функции. А вот на сминаемом материале подвижки очень даже возможны. Поэтому в этом случае цементная стяжка пола должна содержать армирующую сетку. Но это ни в коем случае не «рабица». Это специальная сетка из кислотостойкой стали, места соединения прутков в которой проварены. Именно такая и никакая другая.

Добавка фибры: нужна или нет?

При высыхании цементная стяжка пола трескается. Есть определенные методики, которые позволяют минимизировать трещины. Но даже в самой лучшей и правильной цементной стяжке пола они есть. Хоть порой тоньше волоса, не видимые глазу, но есть. Хотите проверить? Смочите бетонную плиту водой. Несильно, а слегка — пульверизатором или мокрым веником. Трещины станут заметны.

Чтобы уменьшить количество и глубину трещин, используют армирующие добавки. Промышленная добавка — полипропиленовая фибра. Вместо нее могут в замес добавлять гвозди, металлическую стружку, нарезанную проволоку и т.д. Количество трещин с такими добавками становится меньше.

Это то, что называется фиброй и служит для уменьшения количества трещин в стяжке пола

Когда надо использовать армирующие добавки? Если цементная стяжка пола сделана по жесткому основанию. Она не даст трещинам разорвать слой на отдельные куски и будет их связывать. Можно добавить и в армированную. Лишней не будет, но это не обязательно. Еще один эффект фибры как добавки — уменьшение износа поверхности. Под мягкое основание типа безосновного линолеума или ПВХ плитки — самое оно.

Заливка зимой

Прочность залитого бетона заметно снижается уже при температуре +5°C. Чтобы воспрепятствовать охлаждению раствора зимой, необходимо заливать его в предназначенные для этих целей деревянные опалубки и обогревать, используя, например, инфракрасные источники тепла.

Чтобы раствор затвердел в зимнее время, минимальная температура в +10°C должна сохраняться пока бетон не наберёт 70% своей прочности.


Тепловая пушка

Для обогрева допускается использовать:

  • тепловые завесы;
  • электропрогревающие кабели;
  • электрические тепловые пушки;
  • теплогенератор (его придётся укрывать вместе с бетоном).

Применение перечисленных устройств нужно осуществлять осторожно, не пересушивая и не оставляя холодными отдельные участки. Если условия будут приемлемыми, то половинную прочность бетон наберёт уже через 4 дня

Кратковременное замерзание стяжки серьёзного вреда не принесёт, но верхний её слой может потрескаться и осыпаться. Чтобы полностью не заморозить и не разрушить бетон, нужно укрыть его толстой полиэтиленовой плёнкой. В этом случае можно рассчитывать, что с началом весеннего потепления бетон начнёт затвердевать.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Важное условие для заливки теплых полов в зимнее время. В частном доме перед началом заливочных работ должен быть закрыт тепловой контур

Т.е. установлены окна и входные двери. Хороший вариант — затянуть оконные проемы армированной полиэтиленовой пленкой в два слоя. В этом случае можно рассчитывать на поддержание стабильной плюсовой температуры с помощью тепловых пушек.

Подготовительные работы

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить теплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают ее до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

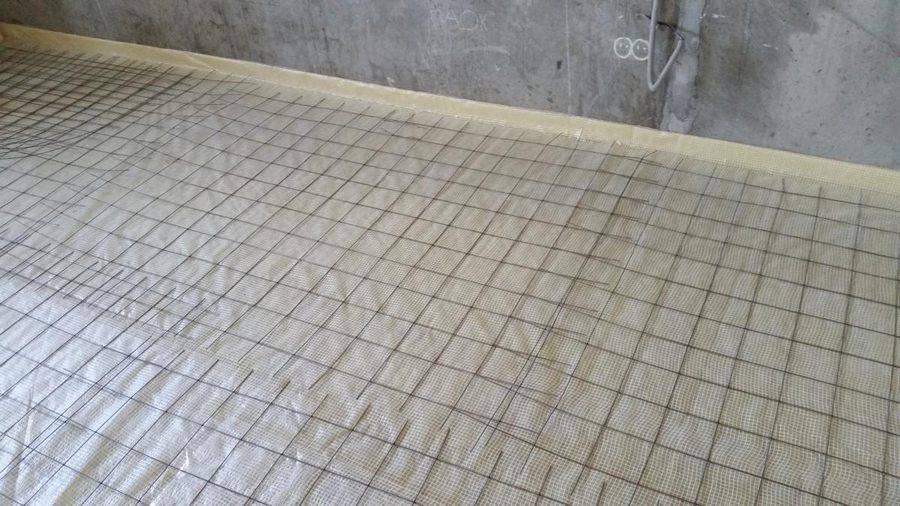

Иногда строители укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на теплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя. Водяной контур скручивают с прутьями сетки

Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть еще один способ с использованием одной сетки. Ее приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции теплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Толщина наливных полов

Как вы догадались из названия, наливные полы — это те, которые наносятся посредством розлива. Благодаря специальным полимерным присадкам такой пол даже при минимальной толщине будет обладать уникальными свойствами. Толщина наливных полов — это важнейший фактор, так как в зависимости от состава наливного пола будет изменяться их толщина.

Наливные полы можно разделить на три категории:

  • тонкослойные — высота смеси может достигать менее 1 мм
  • смеси с толщиной 5 мм
  • высоконаполненные смеси с толщиной 8 мм

Минимальная толщина наливных полов составляет — 1 мм, максимальная — 8 см. Нет смысла заливать глубокие участки наливными полами — для это нужно воспользоваться базовыми смесями. Они позволяют выравнивать большие перепады и неровности, а для финишного покрытия уже использовать наливные полы.

Покрытия для теплого водяного пола

Выбор покрытий для ТП имеет определенные ограничения. Он будет зависеть, в том числе, от особенностей помещений. Если речь идет о кухне или ванной комнате, где традиционно повышенная влажность, то после установки водяного теплого пола лучше использовать керамическую плитку. Она имеет хорошую влагостойкость, не боится химических моющих средств, достаточно легко укладывается и проста в уходе. Но самое главное – благодаря высокой теплопроводности керамика является наилучшим выбором для облицовки поверхностей ТП.

Гораздо больше минусов у всех прочих покрытий:

  • древесные не отличаются высокой теплопроводностью, поэтому они создают барьер в передаче тепла между отопительными контурами и помещением. Не может дерево похвастаться и влагостойкостью. Однако, если вы все же решили остановить свой выбор именно на древесном материале, то лучше использовать экзотические породы, имеющие максимальную твердость и теплопроводность;
  • обычные ламинатные, ковролиновые, линолеумные, так же как и древесина не отличаются высокой теплопередачей, при этом они хуже по экологическим параметрам. Тем не менее, если из соображений эстетики помещений они более предпочтительны для облицовки теплых полов, то следует выбирать продукцию с соответствующей профильной маркировкой.

Цементно-песчаная смесь для теплого пола. Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

  • Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.
  • Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.
  • Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.
  • Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

  • цемент с маркировкой М400;
  • крупный песок, очищенный от примесей;
  • фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

  • уменьшенной по сравнению с бетоном продолжительностью твердения;
  • повышенными прочностными характеристиками;
  • незначительной усадкой в процессе набора прочности;
  • отсутствием трещин в массиве;
  • стойкостью к температурным перепадам.

Главные недостатки:

  • необходимость приложения существенных усилий при смешивании компонентов;
  • повышенная гигроскопичность полусухого состава;
  • образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

  • пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
  • отсутствие усадки, при высыхании не образовываются отслоения и трещины,
  • большую прочность;
  • меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

  1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
  2. Щели заделываются цементным раствором.
  3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
  4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
  5. Измеряется перепад высот.
  6. Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

  • сухая;
  • полусухая;
  • мокрая.

Водяной теплый пол.Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

  • Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
  • Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

Из чего изготавливается стяжка

В большинстве случаев используется цементно-песчаная смесь. Но в составе будет находиться не только песок и цемент. В стяжку дополнительно добавляют пластификатор. Чтобы сэкономить цемент используется щебень или керамзит.

Отталкиваясь от будущего напольного покрытия, содержание цемента в растворе может быть разным.

Разные составы цементного раствора.

  • В большинстве случаев используется такое соотношение смеси песка к цементу (3:1). Для получения необходимой консистенции добавляется вода. В результате должна получиться смесь, напоминающая сметану. Дополнительно в состав добавляется клей ПВА. Он используется в качестве пластификатора. Его пропорция равняется: 1 кг ПВА на мешок цемента.
  • Пропорция раствора будет зависеть от будущего использования пола, а вернее вида финишного отделочного материала. Если будет укладываться кафель, ламинат, паркет и тому подобное, то состав раствора будет иметь такие пропорции: 1 (цемент) : 5 (песок) : 0,7 (вода). Если планируется стелить мягкие напольные материалы, типа линолеума или ковролина, то пропорция раствора будет немного изменена: 1 (цемент) : 4 (песок) : 0,7 (вода).
  • Для увеличения прочности в составе стяжки может использоваться щебень. Пропорция раствора должна соответствовать следующему значению: 1 (цемент) : 3 (песок) : 5 (щебень). Что касается воды, то она используется обычно до половины общего веса цемента.
