Какое давление должно быть в системе отопления частного дома

Как сбросить давление в котле, если оно высокое

Если же давление внутри котла повысилось, то есть несколько методик. Как можно привести его в норму.

  1. Слить воду из оборудования. Это одна из причин, почему показатели давления могут зашкаливать. Такое возможно только, если насос корректно работает по спецификации. Чтобы решить эту проблему необходимо предварительно выключить котел, чтобы он стал полностью холодным. Найти место, откуда идет слив воду, и подобрать сосуд для ее сбора. Аккуратно нужно открывать слив и выливать оттуда жидкость в пластиковый контейнер. Делать это нужно до тех пор, пока стрелка на манометре не окажется на нужном значении (обычно это зелена зона).
  2. Прокачать радиаторы. Еще одна причина слишком высокого давления – это образовавшаяся воздушная пробка в радиаторе. Чтобы решить эту проблему. Нужно также предварительно отключить котел и дать ему остыть. Найти отверстие, откуда убирается воздух, а также подготовить емкость для сбора воды. Далее нужно аккуратно открыть выпускной клапан – начнет просачиваться вода и пузырьки воздуха. После стабилизации процессе клапан нужно закрыть и перейти к проверке следующих радиаторов. Датчик давления после всех этих процедур должен оказаться в зеленом секторе. После каждого слива нужно обязательно плотно закрыть отверстие.

В радиаторах воздух скапливается из насоса, который и генерирует воздушные потоки

Необходимо обратить внимание, если такая прокачка насоса нужно слишком часто (больше, чем 1 раз в год), то следует вызвать специалиста, чтобы он все тщательно проверил

Что делать если давление в котле низкое

Если в котле образуется слишком маленькое давление, то в первую очередь нужно проверить предохранительный клапан. Если он уже подключен к системе, то при повышении давления он может быть не герметично закрыт.  Из-за этого возникают подтекания. Также предохранительный клапан может износиться со временем, поэтому при возникновении утечки нужно заменить испорченную деталь. После устранения неполадок можно продолжить эксплуатацию оборудования.

Можно также сделать несколько простых шагов, чтобы восстановить показатели давления.

Если повернуть красную деталь, то произойдет отсоединения красного клапана – в результате жидкость может проникнуть во внутреннюю часть. Если же еще больше его провернуть, то он встанет на место самостоятельно. Данные действия позволят увеличить и стабилизировать давление в системе. Если ничего не получилось и перепады слишком заметны, то нужно заменить деталь на новую.

Иногда так и не удается найти место протечки воды – в этом случае чаще всего вода утекает под пол. Однако бывают ситуации, когда напольное покрытие лежит сплошняком – самостоятельно устранить неполадки не получится, однако некоторые специализированные фирмы могут помочь поднять пол и исправить эту проблему.

Причины нестабильного давления в батареях центрального отопления

Типичная причина повышенного давления – уменьшение диаметров труб обогрева

Нередки случаи, когда в только что построенном многоквартирном доме недовольные некомфортной температурой жильцы сразу же сами меняют все отопительные приборы. Это чаще всего и бывает одной из самых распространённых причин снижения давления в системе

Однако есть и много других причин изменения этого важно показателя. Ниже мы расскажем об основных:

  • диаметр используемых труб. Когда система отопления проектируется, принимается в учет и такой важный параметр, как сечение трубы, при котором обеспечивается нормальное давление. Однако неграмотные хозяева либо берут трубы большего диаметра, либо меньшего – чем снижают пропускную способность системы. Первый вариант давление неизбежно уменьшит, а второй – увеличит. Но ни к чему хорошему ни первая, ни вторая замена не приведет;
  • воздушные пробки могут образовываться в системе как по причине ремонтных работ, так и после установки неправильных радиаторов. Так, алюминиевые батареи строго не рекомендуется устанавливать в централизованных сетях, поскольку этот легкий металл при нагревании вступает в реакцию с водой, в результате чего образуется водород. Из-за этого снижается циркуляция теплоносителя, и, соответственно, нагрузка;
  • износ радиаторов, арматуры и других узлов. Со временем в трубах откладывается накипь, скапливаются примеси и мусор. В итоге качество теплоносителя падает;
  • нагрузка снижается и в результате различных аварий, и некорректно проведенных ремонтных работ;
  • во время запуска системы образуется сильный напор воды, ведь чтобы наполнить все элементы системы требуется давление, которое значительно превышает рабочее.

Рекомендуем: Какие радиаторы для центрального отопления лучшие?

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

  • Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
  • Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
  • Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

  1. Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

  • в домах высотой до 5 этажей 2—4 атм;
  • в зданиях до 10 этажей 4—7 атм;
  • в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье. Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления

На входе величина поступающего теплоносителя должна соответствовать установленным нормам

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Виды давления в системе отопления

Существует три показателя:

  1. Статическое, которое принимают равным одной атмосфере или 10 кПа/м.
  2. Динамическое, учитываемое при использовании циркуляционного насоса.
  3. Рабочее, складывающееся из предыдущих.

Фото 1. Пример схемы обвязки для многоквартирного дома. По красным трубам бежит горячий теплоноситель, по синим — холодный.

Первый показатель отвечает за давление в батареях и трубопроводе. Зависит от длины обвязки. Второй возникает в случае принудительного движения жидкости. Правильный расчёт позволит системе работать безопасно.

Рабочее значение

Характеризуется нормативными документами и представляет собой сумму двух составляющих. Одна из них — динамическое давление. Оно существует лишь в системах с циркуляционным насосом, что нечасто встречается в многоквартирных домах. Поэтому в большинстве случаев, за рабочее принимают значение, равное 0,01 МПа за каждый метр трубопровода.

Минимальное значение

Выбирается как количество атмосфер, при которых вода не закипает, если нагрета свыше 100 °C.

  Повышение внутричерепного давления при алкоголизме

Температура, °СДавление, атм
1301,8
1402,7
1503,9

Расчёт производится следующим образом:

  • определяют высоту дома;
  • добавляют запас в 8 м, что предотвратит проблемы.

Так, для дома в 5 этажей по 3 метра каждый, давление составит: 15 + 8 = 23 м = 2,3 атм.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

ЭтажностьРабочее давление, атм
До 5 этажей2-4
9-10 этажей5-7
             От 10 и выше12

На реальную величину давления влияют следующие факторы:

  • Состояние и мощность оборудования, подающего теплоноситель.
  • Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
  • Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
  • Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

  • на подаче теплоносителя от источника и на выходе;
  • перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
  • на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно

Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар

А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Последствия нестабильности в контурах

Недостаточное или более высокое давление в тепловом контуре одинаково плохо. В первом случае часть радиаторов не будут эффективно обогревать помещения, во втором – нарушится целостность системы отопления, выйдут из строя ее отдельные элементы.

Правильная обвязка позволит подключить котел к отопительному контуру так, как необходимо для качественной работы теплосистемы

Рост динамического давления в отопительном трубопроводе происходит, если:

  • теплоноситель слишком перегретый;
  • сечение труб недостаточное;
  • котел и трубопровод обросли накипью;
  • воздушные пробки в системе;
  • установлен слишком мощный повысительный насос;
  • происходит подпитка водой.

Также повышенное давление в закрытом контуре вызывает неверная балансировка кранами (система зарегулирована) или неисправность отдельных регуляторов-клапанов.

Для контроля рабочих параметров в закрытых отопительных контурах и для их автоматической регулировки устанавливается группа безопасности:

Давление в отопительном трубопроводе падает по следующим причинам:

  • протечка теплоносителя;
  • неисправность насоса;
  • прорыв мембраны экспанзомата, трещины в стенках обычного расширительного бачка;
  • неисправности блока безопасности;
  • утечка воды из отопительной системы в подпитывающий контур.

Динамическое давление будет повышенным, если засорены полости труб и радиаторов, если загрязнены фильтры-уловители. В таких ситуациях насос работает с повышенной нагрузкой, а эффективность обогревающего контура снижается. Стандартным итогом превышения значений давления становятся протечки в соединениях и даже разрыв труб.

Параметры давления будут ниже, чем положено для нормального функционала, если в магистраль вмонтирован насос недостаточной мощности. Он не сможет перемещать теплоноситель с требующейся скоростью, значит, в прибор будет поставляться несколько остывшая рабочая среда.

Второй яркий пример падения давления – проток перекрыт краном. Признаком этих проблем служит потеря давления в отдельном сегменте трубопровода, расположенном после препятствия для теплоносителя.

Поскольку во всех тепловых контурах имеются приборы, защищающие от чрезмерного давления (по меньшей мере, предохранительный клапан), проблема низкого давления случается значительно чаще. Рассмотрим причины падения и способы повысить давление, а значит улучшить циркуляцию воды, в отопительных системах открытого и закрытого типа.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

  1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
  2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
  3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

  • малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
  • одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
  • высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

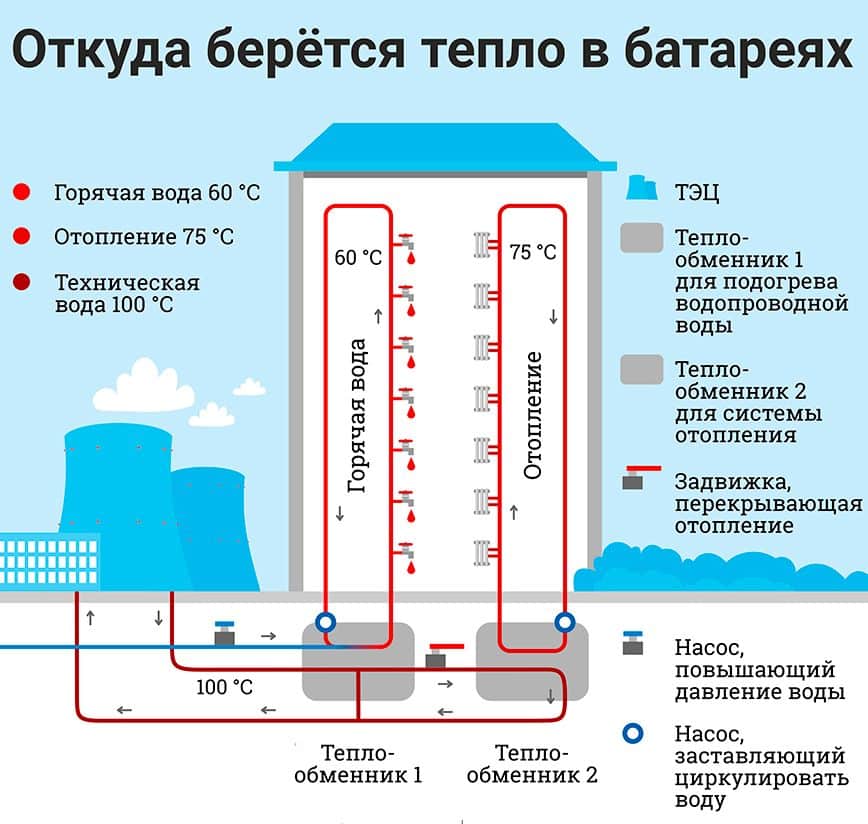

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.
