Чем хороша дизельная печка – виды, особенности конструкции

Конструирование печи собственными руками

Для самостоятельного конструирования необходимо иметь минимальные знания в области газотермодинамики (чтобы понять как осуществляется образование и горение горючей смеси солярки и кислорода), уметь разбираться в элементарных чертежах. Желательно иметь простейшие навыки в области обработки чёрного и цветного металла (резании, сверлении и технологии сварки). Если такого опыта нет, всегда можно обратиться к специалистам.

Печка на солярке своими руками может быть изготовлена в гараже, домашней мастерской.

Конструкция из обычного газового котла

В качестве корпуса можно использовать элементы старого газового котла. Корпус котла необходимо распилить на две половины. Одна будет дном печки, другая верхом. Имеющиеся в нём форсунки необходимо расширить, чтобы обеспечить свободную подачу солярки в смесительную камеру и далее в камеру сгорания.

Самодельная печка из газового котла

Систему воздуховодом можно переделать в дымоотвод. Остаётся только разместить бак с соляркой и печка готова.

Обогреватель из газового баллона

В качестве корпуса будущей печки можно использовать не используемый газовый баллон. Перед его применением необходимо убедиться, что он пуст. Кроме баллона потребуется две трубы длинной примерно 4 метра и внешним диаметром около 100 мм, ёмкость для хранения солярки (в среднем от 10 до 15 литров), две медные трубки (для производства горелки). Изготовить опору следует из стальных уголков с полкой 200мм. Кроме материала потребуются инструменты: дрель и свёрла по металлу, шлифовальная машина (болгарка) с отрезными кругами, любой сварочный аппарат.

С помощью болгарки баллон разрезают на две равные части. Верхняя часть будет крышкой будущей печки, нижняя выполнять функцию камеры сгорания. Для устойчивости всей конструкции снизу приваривают металлические уголки, которые являются ножками будущей печки.

В верхней половине проделывают отверстие. В него вмонтируют вытяжную трубу. Она должна быть надёжно приварена. Следует проследить, чтобы она располагалась строго вертикально. В трубе делается отверстие. Оно выполняет функцию регулятора поступления воздуха.

Отступив от трубы примерно 10 см, делают ещё одно отверстие величиной до 3 мм. Таких отверстий должно быть не менее десяти. Последнее должно быть на удалении от точки сварки не более 50 сантиметров. Кроме этого в верхней части подготавливается отверстие диаметров до 8 сантиметров для заливки солярки. В верхней части баллона делается отверстие размером в 5–8 см для заливки топлива.

Капельная печка

Они достаточно экономичны и легки в изготовлении. Например, для получения мощности в 10 кВт потребуется расход солярки всего 0,6 литра в час. Увеличив размер конструкции можно довести мощность теплоотдачи до 20 кВт.

Технология изготовления печки капельницы на солярке не представляет особенных технических трудностей. Сначала рассчитывают габариты будущего агрегата. Расчёт производится исходя из следующих соображений. Для обогрева комнаты площадью 9 кв. м будет достаточно печки, размеры которой равны 30х30х45 см. Эти размеры позволяют рассчитать объём самой печки. Чаще всего используют уже готовые конструкции и не обязательно прямоугольные. Для небольших печек применяют нижние части огнетушителей, для более мощных печек используют дно металлических бочек.

Подачу солярки организовывают, используя элементы медицинской горелки. Имеющийся в ней резиновый шланг закрепляют на специально подготовленной медной трубке. Эту трубку сгибают под прямым углом. Затем её крепят струбциной или специально подготовленного крепления. В качестве фитиля можно использовать подручную ветошь, которую предварительно пропитывают соляркой.

Самодельная печка капельница

Принцип действия такой печки заключается в постоянном смачивании фитиля соляркой, которая самотёком поступает через шланг и трубку из ёмкости с соляркой.

В корпусе печки проделывается дверца, а сверху отверстие для подвода медной трубки.

Печь на солярке для гаража

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

  • она экономит топливо;
  • по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
  • легко транспортируется;
  • простота в использовании;
  • печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

  • аппарат должен располагаться в помещении без сквозняков;
  • легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
  • нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Принцип работы устройства

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

  • Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
  • Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
  • Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
  • Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
  • Отдельный дефлектор не нужен, им служит крышка лежака.

Конструкция чудо-печи

  • съемный топливный бак, оснащенный клапаном;
  • регулировочный винт;
  • блок с фитилем, который можно менять;
  • решетка;
  • корпус;
  • отражатель;
  • горелка.

Отражатель из металла расположен на корпусе, который окрашен порошковой краской. Именно благодаря отражателю происходит эффективный обогрев помещения. Горелка расположена в центре чудо-печи, а топливо самотеком поступает из расположенного на задней панели топливного бака. С помощью регулировочного винта устанавливается требуемая температура нагрева помещения. Это общая конструкция печи, работающей на солярке, но она может немного отличаться в разных моделях от разных производителей. Для изготовления печки используют жаростойкую сталь.

Вес чудо-печки может составлять 10 кг, что позволяет ее переносить в зависимости от необходимости, в другое помещение. Габариты: высота от 3500 до 6000 мм, глубина и ширина от 2500 до 4000 мм. Такой небольшой вес и маленькие габариты позволяют перемещать ее силой одного взрослого человека.

Розжиг

Перед розжигом бак устанавливается в предназначенное для этого места и в него заливается топливо. Затем необходимо снять решетку с горелкой и произвести установку фитиля в блок. После того, как фитиль вставлен, производится обратная установка горелки и решетки. После того, как все подготовительные работы завершены, открывается регулировочный винт и потребуется подождать полминуты, чтобы фитиль пропитался топливом. Затем уже производится розжиг горелки. Как только начнется интенсивное горение, регулировочный винт требуется завернуть до конца и выждав некоторое время, чтобы пламя осело, открыть обратно, установив необходимую степень нагрева. Прекращение работы чудо-печи осуществляется завинчиванием регулировочного винта до упора. Обязательно следует проследить, чтобы топливо выгорело до конца и огонь погас. Расход топлива в зависимости от конструкции печки может составлять 150−400 мл/час.

Видео, иллюстрирующее процесс розжига чудо печки:

Меры предосторожности

Запрещается:

  • пользоваться отопительным прибором в плохо проветриваемом помещении;
  • устанавливать печь в непосредственной близости от мебели и легковоспламеняющихся предметов;
  • применять топливо, не соответствующее указанному в паспортных данных;

Кроме этого, необходимо исключить попадания на работающую печь воды и эксплуатироваться она должна только под контролем взрослых членов семьи.

Изготовление дизельной печки собственными руками

Значительная часть дизельных печей в гаражах у автомобилистов, все же не покупные, а самодельные. Ниже приведен пример чертежа 2-ух печей капельного типа, работающих на солярке, первый вариант сделан из баллона с газом и предназначается для нагрева жидкости в замкнутом контуре, а второй, выполненный из патрубка – для воздушного обогрева помещения.

Чертежи дизельной печки для гаража

Описание компонентов конструкции

Что пригодится для изготовления?

Ключевыми материалами будут выступать листы стали, уголки, трубы для воздушного канала, детали крепежа (болты), баллон или кусочек трубы – все может зависеть от фантазии и возможностей конструктора. Из инструментов будут нужны:

  • Инверторный аппарат.
  • Углошлифовальная машинка.
  • Рожковые ключи.
  • Измерительный и разметочный инструмент.

к содержанию ^

Важные этапы изготовления

  1. В первую очередь нужно сделать 4-ре ножки из уголков, их длина составляет 25 – 30 см.
  2. С помощью сварки подсоединить их к нижнему отсеку будущей конструкции.
  3. Сделать два отверстия под трубы в верхней и нижней части печки, диаметр нижнего обязан быть меньше, чем у верхнего выхода.
  4. Реализовать сварку нижнего трубопровода, а еще маленького куска верхней трубы под воздуховодный канал. Он обязан быть снимающимся и предоставляет возможность удобной очистки котла печи.
  5. Сделать процесс установки верхней и нижней частей печки, а еще трубы для горелки. Пламя будет гореть в отсеке внизу, по трубке подаваться горючее, а верхняя часть будет делать функции отопительного прибора.
  6. В топливной трубке необходимо сделать 10 – 12 отверстий на расстоянии в 5 см между ними, Первое и последнее отверстия должны находиться не ближе, чем в 10 см от корпуса дизельной печи.
  7. В топливном отсеке сделать круглое окно диаметром 15 см, при помощи болтов подсоединить к нему заглушку. При ее помощи, в процессе горения углеводородов, можно настраивать кислородную подачу и тягу.
  8. Установить дымотвод на верхнюю часть печи, вывести его за границы помещения.

Еще 1 вариант реализации

На видео вы можете увидеть разные реализации печек на дизеле:

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

  • Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
  • Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
  • Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
  • Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
  • Отдельный дефлектор не нужен, им служит крышка лежака.

Преимущества

Отопительные приборы на дизеле характеризуются в первую очередь высоким коэффициентом полезного действия. Этот показатель находится в районе 95%, поэтому обеспечена высокая эффективность.

Еще один плюс – доступность топлива. Его можно купить фактически везде, причем чаще всего по относительно низкой цене.

Дизельный котел в действии

Дизельная печка имеет неплохой уровень регулировки, что дает возможность разумно расходовать топливо. Сейчас можно выбрать среди моделей с двухступенчатым, одноступенчатым и моделируемым регулированием. Последний вариант обойдется дороже остальных, поэтому экономия топлива в таком случае становится бессмысленной. Для домашних потребностей используются отопительные приборы с одной или двумя ступенями регулирования.

Дизельный котел достаточно просто установить, при этом он не привязан к месту, поскольку дизель можно переместить в любую точку. И если в этом месте отсутствуют коммуникации, тогда топливо может быть использовано для питания, например, генератора. А топливный бак может быть общим.

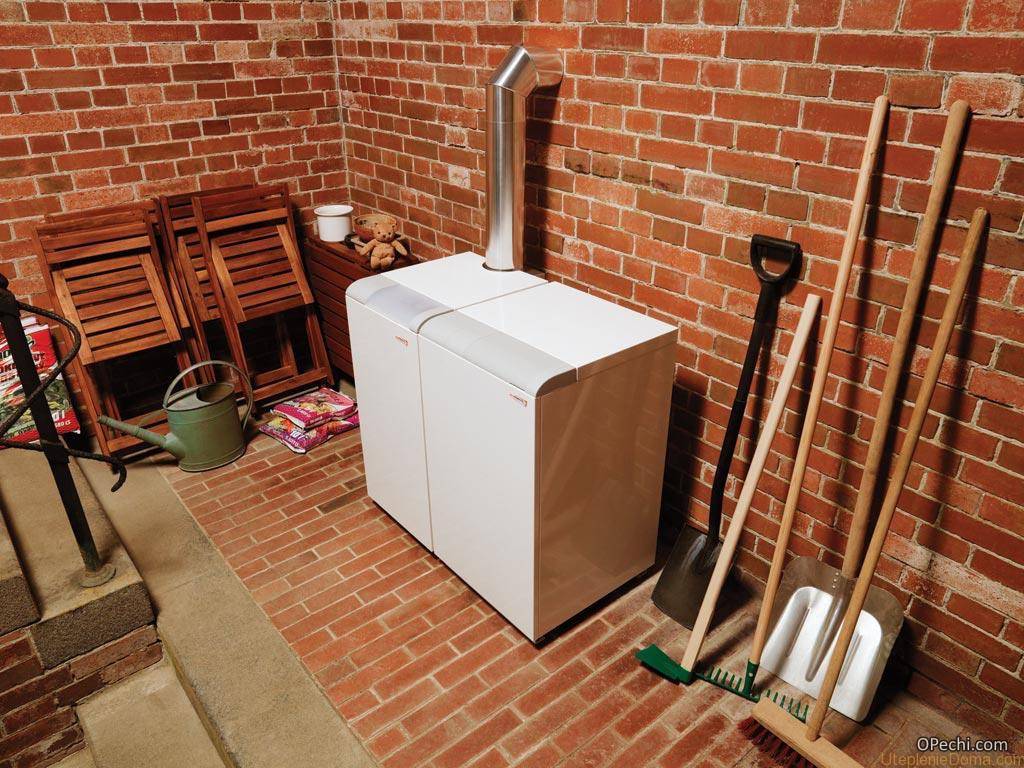

Дизельный котел в котельной

Многие дизельные печки являются универсальными, поскольку могут работать на разных видах топлива. Следовательно, если будут перебои с поставкой дизеля, можно перейти, например, на потребление газа.

Если правильно подойти к организации питания дизельного котла, тогда он будет автономным. Достаточно один раз налить в бак топлива, чтобы использовать отопительный прибор несколько недель или даже весь сезон.

Дизельные котлы: выбор

Расход топлива дизельных котлов отопления

Поскольку стоимость дизельного горючего достаточно высока, расход топлива является одной из самых важных характеристик установки. Перерасход энергоносителя приводит к значительному увеличению материальных затрат на отопление дома. Повышенный расход горючего может возникнуть вследствие следующих причин:

  • Неправильная регулировка горелки. Полное сгорание топлива возможно только при оптимальном соотношении топлива и кислорода в горючей смеси, в противном случае расход дизельного топлива существенно возрастает.
  • Загустевание горючего. При значительном понижении температуры и недостаточной теплоизоляции подающих трубопроводов вязкость солярки увеличивается, что неизбежно приводит к увеличению расхода топлива.
  • Выход из строя сопла или инжектора. Под воздействием высоких температур сопло форсунки постепенно прогорает, что приводит к неправильному распылению горючей смеси и, как следствие, к увеличению потребления топлива.
  • Климатические условия. При сильных морозах для поддержания заданного температурного режима требуется больше солярки.

Существует ряд способов, позволяющих уменьшить расход дизельного топлива, обеспечив при этом необходимый температурный баланс в доме, к ним относятся:

  • Тщательная регулировка горелки. Использование специально разработанного программного обеспечения позволяет снизить расход топлива дизельного отопительного котла для частного дома на 10 – 15 %.
  • Использование комнатных датчиков температуры и автоматики, отслеживающей изменения внешних температур снижает потребление топлива на 15 %.
  • Теплоизоляция наружных хранилищ и подающих магистралей.
  • Правильный выбор мощностных характеристик агрегата.

При выполнении этих условий потребление дизельного горючего снижается на 25 – 30 %.

Определение среднего расхода горючего

На бытовом уровне с достаточной степенью точности можно считать, что при мощности 10 кВт дизельный котел расходует 1л горючего в час, при условии, что тепло расходуется исключительно на отопление дома. В случае использования двухконтурного котла потребление солярки возрастает в среднем на 30 %.

Учитывая то, что для обогрева 10 м 2 жилой площади требуется приблизительно 1 кВт тепловой мощности для эффективной работы отопительной системы в доме площадью 100 м 2 потребуется теплогенератор мощностью 13 – 15 кВт. Такая установка расходует в час 1,3 – 1,5 л солярки, следовательно, за сутки будет израсходовано от 30 до 32 л. При условии работы в номинальном режиме весь отопительный сезон, расход топлива составит от 4,5 до 5 т.

Устройство обогревательного оборудования, работающего на дизельном топливе

Заводской или же самодельный дизельный обогреватель для гаража является многофункциональным оборудованием. Его можно использовать в качестве основного, дополнительного либо альтернативного источника получения тепловой энергии, при наличии уже смонтированной в помещении отопительной системы.

В случае необходимости печка может использоваться в качестве варочной поверхности: на ней быстро разогревается пища и закипает чайник.

Важно! Дизельные обогреватели категорически запрещается устанавливать в плохо проветриваемых помещениях. И если в процессе работы печка почти не выделяет в атмосферу вредных веществ, то вот во время розжига и тушения огня наблюдаются выбросы небольшого количества опасных для здоровья человека соединений, находящихся в дыму. Многие модели дизельных печей могут работать не только на ДП, но и на других видах жидкого топлива

Судя по отзывам потребителей и некоторых экспертов, наилучшим вариантом в данном случае является керосин. Но в силу огромного желания сэкономить, люди больше отдают предпочтение дизельному топливу

Многие модели дизельных печей могут работать не только на ДП, но и на других видах жидкого топлива. Судя по отзывам потребителей и некоторых экспертов, наилучшим вариантом в данном случае является керосин. Но в силу огромного желания сэкономить, люди больше отдают предпочтение дизельному топливу.

Для справки! Дизельные печки очень экономичны: исходя из практики, одной заправки бака достаточно для непрерывной работы обогревателя на протяжении 6-28 часов. Разбег во время регламентируется конструкцией модели и объемом топливного бака.

Обогреватели такого типа состоят из топливного бака – в большинстве случаев он съемный, оснащенного клапаном, сменного блока с фитилем, регулировочного винта, отражателя и собственно самой горелки. Все конструктивные элементы размещены в общем корпусе.

Если же речь идет о самодельном оборудовании, то в качестве корпуса сгодится бочка, бак, сваренный из листов жаропрочной стали и даже бывший в употреблении газовый баллон.

Горелка помещается в центре конструкции. К ней подводится топливо из бака, размещенного у задней стенке корпусной части устройства. С целью достижения необходимого температурного режима используется винт регулировки. А за счет входящего в конструкцию отражателя обеспечивается быстрый и надежный прогрев помещения.

Если же в планах приобретение заводского обогревателя, то лучше отдавать предпочтение компактным моделям, массой 10-20 кг. Такое оборудование, при необходимости, можно без особого труда переместить на другое место, обходясь собственными силами.

Варианты исполнения самодельной печи для дачи и дома

Варианты печей для гаража, которые предлагаются в магазине, в большинстве своем, рассчитаны на эксплуатацию в усредненных условиях работы. Изделие, изготовленное своими руками, будет идеально отвечать предполагаемым условиям использования. Печь солярогаз, наверняка, будет не только экономичнее, но и гораздо эффективнее, если решено использовать печное отопление.

Вариант первый — используем старый газовый баллон

Ненужный газовый, кислородный или углеродный баллон может стать основой для изготовления печи своими руками. Дизельное топливо будет подаваться самотеком, а подача воздуха не будет принудительной. Чтобы избежать прогрева баллона до опасной температуры, необходимо установить высоту контура в соответствии с высотой источника горения, который находится внутри. Чтобы изготовить печь на солярке вам понадобится:

  • 50-ти литровый баллон, толщина стенок которого не должна быть меньше 1,5 мм.;
  • труба для дымохода (толщина стенки — 2 мм., длина — 4 м., внутренний диаметр — 10 см.);
  • емкость для топлива объемом 10-15 литров;
  • трубы из меди для горелки;
  • стальной уголок 20х20;
  • напильник, болгарка, сварочный аппарат и электроды, дрель и сверла.

Если стенки будут очень толстыми, то температуры кипения достичь будет невозможно. Первым делом сливаем конденсат из баллона и промываем его водой несколько раз. Болгаркой срезается верхняя часть с вентилем. Необходимо отметить, что печь данной конструкции и объема без труда прогреет даже большое помещение. Итак, мы получили камеру сгорания, в виде нижней части, а верхнюю будем использовать в качестве крышки.

Для лучшей устойчивости чудо-печки, привариваем к нижней части ножки из металлического уголка. В некоторых случаях можно расположить баллон горизонтально, а ножки устройства использовать в качестве воздуховодов. Для подачи топлива используется вентиль. Чтобы не было проблем с тягой, дымоход должен располагаться вертикально без наклонов и углов. Высота готового дымохода должна быть не менее четырех метров. Данная конструкция предполагает использование очищенной отработки в качестве топлива. В неочищенном масле может присутствовать спирт или вода, а в случае сильного нагревания это может привести к взрыву. и печка закрываетсяпроизойдет возгорание паров

Вариант второй — капельница

Данный вариант можно применять только для нежилого дома но только не для дачи. Конструкция довольно простая (капельная), поэтому изготовить такую печь можно довольно быстро. Понадобится обычная медицинская 2-литровая грелка, оснащенная 2-метровым резиновым шлангом. К нему присоединяется медная трубка (около метра), которая изогнута под прямым углом. Резиновый шланг сгибается пополам, а на месте сгиба монтируется небольшая струбцина из жести, которая снабжена вентилем. Вот такая довольно несложная конструкция будет обеспечивать поступление топлива из грелки в капельном виде. Грелка подвешивается на стене, посредством имеющегося отверстия. Понадобится ветошь для фитиля. Идеальный вариант – старый матрас. Его можно разрезать или разрубить топором на брикеты подходящих размеров. Они отлично горят, но их стоит смочить в солярке перед использованием. Если печь под брикеты больших размеров, лучше положить красные кирпичи, для маленькой печки данных действий предпринимать не надо. Для основания чудо-печки подойдет любая емкость из металла.

Можно использовать половину ненужной бочки. Дверца должна быть небольшой — по размеру брикетов. Дверка, изготовленная своими руками, наверняка, будет иметь щели, поэтому поддувало делать не обязательно. Для изготовления трубы используется жесть, отверстие для которой должно располагаться на максимальном расстоянии от дверцы. По центру печи делается отверстие, соответственно диаметру медной трубки. Ее также можно расположить около дверцы, в отдалении от трубы дымохода. когда труба располагается сверхурегулярной эксплуатации печи

Изготовление дизельной печки своими руками

Большая часть дизельных печей в гаражах у автолюбителей, все же не покупные, а самодельные. Ниже приведен пример чертежа двух печей капельного типа, работающих на солярке, первый вариант выполнен из газового баллона и предназначен для нагрева жидкости в замкнутом контуре, а второй, выполненный из отрезка трубы – для воздушного отопления помещения.

Чертежи дизельной печки для гаража

Описание элементов конструкции

Что понадобится для изготовления?

Основными материалами будут выступать стальные листы, уголки, трубы для воздуховода, крепежные детали (болты), баллон или кусок трубы – все зависит от фантазии и возможностей конструктора. Из инструментов будут необходимы:

  • Сварочный аппарат.
  • Болгарка.
  • Гаечные ключи.
  • Измерительный и разметочный инструмент.

Основные этапы изготовления

  1. Первым делом необходимо изготовить четыре ножки из уголков, их длина составляет 25 – 30 см.
  2. При помощи сварки присоединить их к нижнему отсеку будущей конструкции.
  3. Проделать два отверстия под трубы в нижней и верхней части печки, диаметр нижнего должен быть меньше, чем у верхнего выхода.
  4. Осуществить сварку нижнего трубопровода, а также небольшого куска верхней трубы под воздуховод. Он должен быть съемным и давать возможность удобной прочистки котла печи.
  5. Произвести монтаж нижней и верхней частей печки, а также трубы для горелки. Пламя будет гореть в нижнем отсеке, по трубке подаваться топливо, а верхняя часть будет выполнять функции радиатора.
  6. В топливной трубке нужно проделать 10 – 12 отверстий на расстоянии в 5 см между ними, первое и последнее отверстия должны располагаться не ближе, чем в 10 см от корпуса дизельной печи.
  7. В топливном отсеке проделать круглое окошко диаметром 15 см, с помощью болтов присоединить к нему заглушку. С ее помощью, в процессе горения углеводородов, можно регулировать подачу кислорода и тягу.
  8. Установить дымоход на верхнюю часть печи, вывести его за пределы помещения.

Еще один вариант реализации

На видео вы можете увидеть различные реализации печек на дизельном топливе:
