Двухтрубные системы водяного отопления и их разновидности

Виды двухтрубной разводки и их особенности

Существует несколько моментов, согласно которым можно разделить все существующие двухтрубные системы отопления на виды.

1. Двухтрубная система отопления с принудительной циркуляцией и естественным током теплоносителя. Основное различие между этими двумя системами заключается в том, что принудительная циркуляция требует участия в процессе отопления дома циркуляционного насоса, а естественная работает сама по себе, благодаря законам природы. В первом случае система является зависимой от наличия электрической энергии. Если говорить об эффективности одной и другой системы отопления, то на малых площадях она практически одинаковая (единственный отрицательный момент заключается в том, что естественное отопление дольше прогревается), а вот что касается больших площадей, то здесь первенство, несомненно, принадлежит системе отопления с принудительной циркуляцией теплоносителя.

2. Вертикальная и горизонтальная двухтрубные системы отопления. Не трудно догадаться, что речь идет о расположении труб в пространстве и под вертикальной системой отопления подразумеваются стоки, которые зачастую портят внешний вид помещений. В принципе, это не проблема, если их разводку прокладывать скрытым способом, в стене. Как правило, в чистом виде системы отопления с вертикальной разводкой труб не существует – как ни крути, а без горизонтальных лежаков, раздающих и собирающих теплоноситель с вертикальных стояков, не обойтись. Работает такая система по простому принципу – насос или естественная циркуляция выдавливает нагретый теплоноситель на чердачное помещение, в котором он по лежакам подается в стояки. Пройдя по ним и отдав часть тепла отопительным приборам, он возвращается в котел на очередной цикл подогрева по центральному лежаку, расположенному над полом или в подвальном помещении. Эта система довольно эффективная и в некотором роде даже экономичная – для ее работы требуется оборудование меньшей мощности. По сути, циркуляционному насосу нужно только поднять теплоноситель вверх, а дальше всю работу делают законы природы – вода просто стекает самотеком вниз.

3. Двухтрубная система отопления с верхней и нижней разводкой. Такие системы отопления относятся к разряду горизонтальных и их основное преимущество заключается в компактном расположении трубопроводов, что позволяет спрятать их в одном месте. Как правило, это пол или потолок – как вариант, подвальное или чердачное помещение. Разводка, при которой трубы располагаются под потолком или на чердаке, называется верхней. Если трубы проходят в полу или над полом или, соответственно, в подвале, то это двухтрубная система отопления с нижней разводкой. Если говорить более понятным языком, то нижняя разводка предусматривает расположение труб под отопительными приборами, а верхняя над ними. Существуют комбинированные варианты таких систем – к примеру, наиболее эффективной считается система, у которой подающий теплоноситель трубопровод располагается над отопительными приборами (под потолком или на чердаке), а обратный трубопровод, соответственно, над полом или в подвале. Полностью нижняя разводка отопления используется при небольшой длине системы – если же говорить о большом доме с большим количеством радиаторов и разветвленной сетью труб, то в них лучше применять комбинированную систему отопления.

Вообще для больших домов комбинированные системы отопления являются наиболее оптимальным вариантом – по большому счету, в таких домах присутствуют и стояки, и лежаки. Трубы проходят как под полом, так и под потолком и даже в подвале и на чердаке. Спросите, почему? Да все просто – в каждой системе имеются свои сильные стороны, используя которые на том или ином участке системы достигается максимальная эффективность и экономичность отопления в целом.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Гидравлический расчет двухтрубной системы отопления

Цель гидравлического расчёта – уже на этапе проектирования определить минимально необходимый диаметр труб и выбрать (при необходимости) циркуляционный насос достаточной мощности.

Общая последовательность сводится к следующим шагам:

1. Расчёт необходимой мощности радиаторов и построение общей схемы теплового баланса.
2. Определение расхода теплоносителя в каждом плече схемы.
3. Расчёт диаметра трубопроводов.
4. Выбор необходимой производительности насоса.

Для большей части мастеров, желающих самостоятельно оборудовать систему отопления небольшого дома можно ограничиться приблизительным расчётом и заложить 10-15% запаса по мощности батарей, котла, диаметру труб и производительности насоса.

Определение минимально необходимой мощности

Для точного расчёта тепловой мощности радиаторов (а, соответственно, и котла)можно воспользоваться калькулятором.

Дома из стандартных строительных материалов и с качественным утеплении потребуют 1,5-2 кВт тепловой мощности радиаторов на 10 м2 площади в северных регионах, 1-1,5 – в средней полосе и 0,6-1 кВт – в южных регионах.

Расчёт делают для каждой комнаты, а потом складывают все показатели. Данные наносят на единую схему для дальнейших расчётов.

Расход теплоносителя

Количество необходимого в единицу времени теплоносителя рассчитывают для каждого плеча схемы.

Для этого используют формулу: G=860*q/ΔТ, где

• G — расход теплоносителя кг/ч;
• q — тепловая мощность радиаторов в рассчитываемом участке (кВт);
• ΔТ — разность температуры теплоносителя на входе и выходе радиатора, обычно принимают 20 оС.

Для дальнейших расчётов результат переводят в данные для воды при температуре 60оС (наиболее частый параметр в индивидуальных домах).

Используют формулу: GV = G /3600ρ, где

• GV — расход воды, измеренный в л/сек;
• ρ — плотность воды при 60оС.

Результат: 129/3600*0,983=0,035 л/сек.

Далее необходимо получившееся значение найти в таблицах гидравлического расчёта труб, их можно найти на сайтах производителей труб.

Пример такой таблицы.

Для нашего примера достаточно будет трубы с внутренним диаметром не менее 16 мм.

Расчёты проводят отдельно для каждого контура и отображают на схеме. Складывая расход по участкам, получают общий показатель, который учитывают при выборе труб стояков и циркуляционного насоса.

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

1. Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
2. Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
3. Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
4. Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Свойства принудительной и естественной циркуляции

Различают двухтрубные системы с естественной, а также принудительной циркуляцией рабочей жидкости. При естественной – теплоноситель расширяется от нагрева в котле, в сети создает давление и передвигается по контуру, понемногу охлаждаясь в имеющихся радиаторах. Такое отопление не нуждается в электричестве для полноценного функционирования. Для двухтрубных систем отопления с естественной циркуляцией важны правильное выполнение углов наклона коммуникаций при монтаже и точный подбор размеров труб.

Общая протяженность контура не должна быть больше 30 метров. Сети с естественной циркуляцией используются для котлов малой мощности и небольших домов. Коэффициент полезного действия такого способа обогрева помещения ниже, чем систем с принудительной циркуляцией.

Циркуляционный насос ускоряет движение теплоносителя по системе и способствует его равномерному распределению по всем приборам отопления (радиаторам)

Сеть с принудительной циркуляцией предполагает наличие циркуляционного насоса, монтируемого в трубу обратной ветви. Такая установка исключает его контакт с высокотемпературным теплоносителем и продлевает срок службы. Могут быть использованы несколько насосов или один экземпляр. Все зависит от размеров дома, количества и длины контуров разводки.

Система с принудительной циркуляцией характеризуется независимостью от температурных режимов теплоносителя, увеличением протяженности контуров, разнообразием схемных решений проектирования отопления, возможностью регулировки режимов работы и зависимостью от электроснабжения.

Рекомендации по оптимизации работы водяного отопления

Система с естественной циркуляцией начнет функционировать намного эффективнее, если внедрить в нее мощный электрический насос. Так вы сможете добиться хорошего прогрева даже дальних от котла радиаторов. Кроме того, установка насоса позволяет использовать стояки меньшего диаметра

Единственное, к чему необходимо отнестись с предельным вниманием, – это запас мощности насоса

Схема водяного отопления дома. Нажмите на фото для увеличения.

Циркуляционный насос ускоряет циркуляцию воды в системе, поэтому последняя работает эффективнее, а значит, затраты топлива (электроэнергии, газа или твердых энергоресурсов) существенно снижаются.

Современные котлы не требуют заполнения системы большим объемом воды, потому постоянно находятся в рабочем режиме. Наоборот, использование печей на твердом топливе, когда топка проводится 1-2 раза в сутки, будет эффективным только в сочетании с трубами большого диаметра и соответствующим объемом теплоносителя.

Металлическим стоякам следует предпочесть пластиковые или металлопластиковые. Металл обладает большей теплопроводностью, чем пластик, поэтому батареи изготавливают именно из металла. В процессе циркуляции по металлическим трубам теплоноситель теряет намного больше энергии, чем при передвижении по пластиковым стоякам. Таким образом, замена металлических стояков на пластиковые поможет решить проблему излишних теплопотерь.

Гидравлический расчет: основные правила

Гидравлический расчет производится по составленной и проверенной схеме отопления, в которой учтены все встроенные элементы и приборы. Для того чтобы выполнить расчет двухтрубной отопительной системы применяют аксонометрические функции и уравнения.

За основной объект расчета, как правило, принимают самое нагруженное обогревательное трубопроводное кольцо и разбивают его на соответствующие участки.

В результате проведения процедуры высчитываются требуемое значение сечения отопительной трубы, необходимую площадь поверхности трубопровод и возможную потерю давления в системном контуре.

Подобный гидравлический расчет имеет множество разновидностей, однако, наиболее распространенные и рациональные следующие:

• Проведение вычисления по показателю линейных удельных потерь давления, которые предполагают равносильные колебания температурного режима во всех элементах и приборах разводки.
• Осуществление  расчетов по значению проводимости и характеристикам сопротивления отопительной системы, которые также предполагают возможные перепады и изменения показателей термометра.

В конце проведения работы первого способа состоит в том, что в результате расчетов складывается четкая картина с реалистичным распределением показателей сопротивления в контуре системы отопления. Второго – точная информация о предстоящем расходе теплоносителя и значениях температурного режима во всех составляющих  контура системы отопления.

Монтаж двухтрубной системы отопления дома

Монтаж двухтрубной системы

Монтаж системы отопления с двухтрубным видом сети производят с соблюдением следующих обязательных правил  и технических стандартов:

• Контур двухтрубной системы включает в себя две отопительные ветки: верхнюю с горячей водой и нижнюю с охлажденной.
• Уклон трубопровода с естественной циркуляций теплоносителя в сторону последней батареи не должен составлять менее 1% от всей протяженности.

В том случае, если у отопительной системы два параллельно сооруженных крыла, то радиаторы в обязательном порядке устанавливают на одном уровне.

1. Составляя отопительную систему, необходимо позаботится о том, чтобы нижняя прокладка была симметричная и параллельная по отношению к верхней магистрали.
2. Для необходимых ремонтных работ  и обслуживания все замыкающие узлы, насос, байпас и радиаторы требуется оснастить вентилями.
3. Ввиду необходимости исключения потери температурного режима теплоносителя по разводке подающий трубопровод надо утеплить специальными материалами.
4. У отопительных труб ни в коем случае не должно быть прямых узлов и возможных перехлестов, создающих воздушные застои и пробки.
5. В случае с верхним типом разводки распределительный бак требуется устанавливать в утепленном чердаке.
6. Размеры тройников, кранов и вентилей должны полностью соответствовать параметрам самих трубопроводов.
7. Для стандартного стального трубопровода крепление магистрали должно обеспечиваться через каждые 1.2 метров.

Способы подключения радиаторных батарей

По своей сути, монтирование отопительной системы заключается лишь  в установке компенсаторного бачка, котла, батарей, радиаторов и трубопровода в соответствии с предпочтительной схемой разводки.

• От теплогенератора отводится основной трубопровод, подающий теплоноситель в горячем режиме.
• Подающий трубопровод  должен соединяться с компенсаторным бачком со сливом
• Обычно байпас с циркулярным насосом и вентилями монтируют максимально близко к начальной проектной точке (на выходе из помещения с установленной отопительной системой)
• Из компенсаторного бачка выводится верхний трубопровод, от которого всем входящим радиаторам прокладываются трубы с теплоносителем.
• Обратку проводят параллельно в отношении к магистрали, соединяют со всеми радиаторами и внедряют в нижнюю треть котла.

В результате всей процедуры должен получиться замкнутый контур отопительной системы, который будет поддерживать комфортный стабильный температурный режим в доме или квартире. Для того чтобы следить за расходами тепловой энергии и управлять ими необходимо вмонтировать термостаты, современные разновидности которых в автоматическом режиме включают или отключают газовую горелку по необходимости.

Другие полезные советы по монтажу вы можете узнать, посмотрев видео ниже:

https://youtube.com/watch?v=LyJLwabP9Zk

Хоть и сложную коммуникационную отопительную сеть запустить не так уж и просто, но вместе специализированным оборудованием и готовым планом со всеми просчитанными возможными нюансами, двухтрубную систему можно собрать и запустить в домашних условиях.

Система с естественной циркуляцией

Принцип работы этой системы заключается в том, что котел нагревает теплоноситель, его плотность уменьшается с увеличением температуры.

Холодный теплоноситель вытесняет нагревшийся вверх, тот перемещается по системе, отдавая тепло, а затем, набрав плотность, возвращается обратно в котел и т.д.

Таким способом осуществляется циркуляция жидкости по системе, сопровождающаяся обогревом помещения, без насоса и другого дополнительного оборудования.

Несущественным минусом являются малые перепады давления в системе, этот факт не позволяет монтировать систему на большой радиус.

С момента включения котла до момента, когда температура в помещении зафиксируется, проходит достаточно много времени и это своего рода недостаток.

Еще одним минусом является условие наклонной установки труб, что просто необходимо для того, чтобы жидкость двигалась в требуемом направлении.

Существенный плюс заключается в способности системы к саморегуляции – при понижении температуры окружающей среды, скорость циркуляции увеличивается.

Кроме температуры на скорость движения жидкости влияют следующие факторы: радиус труб, материал из которого они изготовлены, их сечение, количество поворотов в системе, наличие арматуры и ее вид.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Горизонтальная разводка отопления

В отопительной горизонтальной системе радиаторы каждого этажа подключены к отдельному стояку. Вертикальные трубы отсутствуют частично или полностью.

Схемы систем отопления с двутрубными горизонтальными разводками

Схемы систем отопления с однотрубными горизонтальными разводками

Для балансировки двухтрубной горизонтальной разводки отопления применяют – регулируемый байпас, например – H-образный узел “Herz-3000”.

Любая горизонтальная схема может быть с попутным и тупиковым движением жидкости.

Ключевое преимущество горизонтальной разводки – возможность реализовать скрытый монтаж в конструкции стен или пола. Для этого применяют металлополимерные трубы, которые имеют большее температурное расширение, чем металлические. Их укладывают с использованием компенсаторов длины. Вместе с тем возникает проблема удаления воздуха, решаемая одним из следующих способов:

• установка крана Маевского;
• монтаж автоматических воздухоотводчиков;
• применение труб с кислородным барьером;
• повышение герметичности системы.

Для реализации данной схемы требуется организовать принудительную циркуляцию теплоносителя.

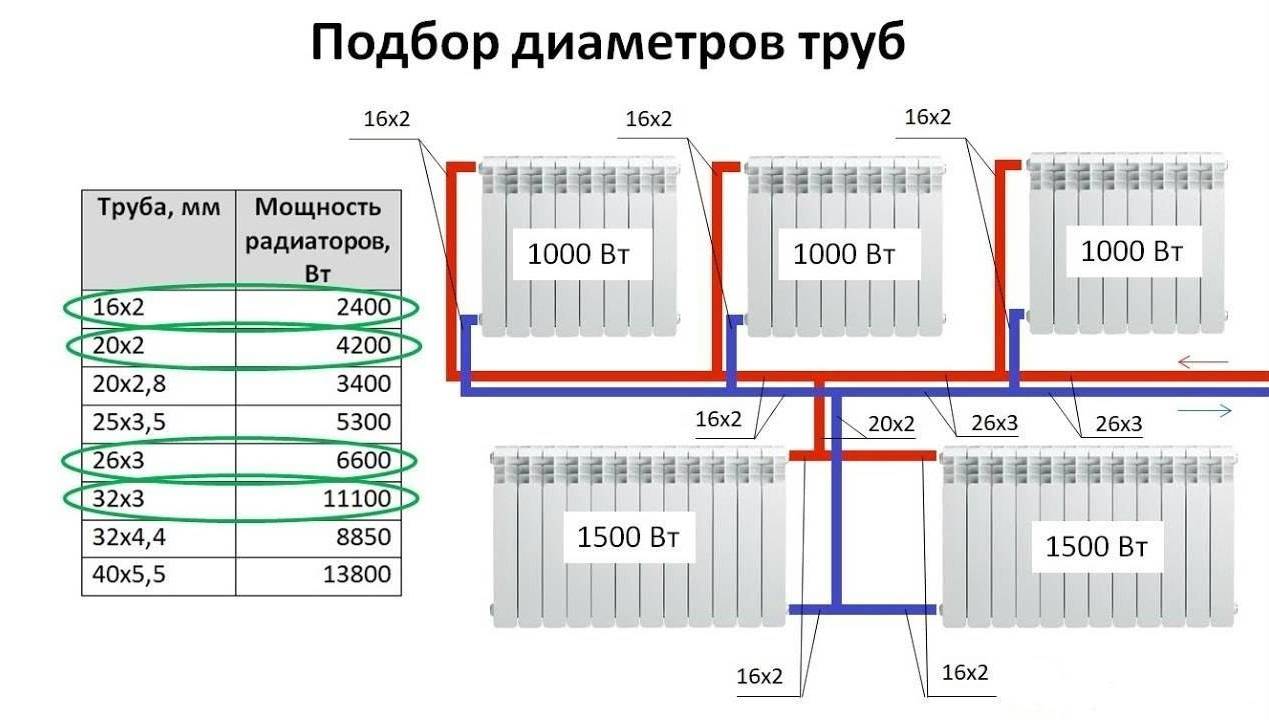

Двухконтурное отопление: как рассчитать диаметр труб

Для дома площадью  до 250 квадратных метров, отапливаемого по тупиковой и коллекторной разводке, можно не делать подробный гидравлический расчет. Достаточно воспользоваться таблицей, где указана суммарная мощность радиаторов, которую можно присоединить к линии определенного диаметра.

Для расчета нужно узнать мощность каждого теплового прибора. Для этого показатели одной секции умножаются на количество. В местах, где сделана подводка к нескольким отопительным приборам, мощность суммируется. Для присоединения к котлу используются элементы размером 32 или 25 мм – котлы для двухконтурной схемы чаще имеют патрубки таких габаритов.

Для кольцевой или самотечной разводки диаметр магистрали нужно рассчитывать. В качестве примера подсчитаем диаметр труб для обогрева комнаты площадью 50 кв. м. Расчеты округляются только в большую сторону

Сначала надо подсчитать расход теплоносителя по формуле:

G = 0,86 х Q/∆t

• G – расход теплоносителя (кг/ч).
• Q – количество теплоты, необходимое для обогрева комнаты. Берите средний показатель 100 Вт/кв. м. Поэтому для площади 50 кв. м понадобится 5000 Вт.
• ∆t – разница температур в подающей и обратной линии. Для простоты расчета показатель принимается равным 20 градусов.

Производим расчет:

0,86 х 5000/20 = 215 кг/ч – такой объем теплоносителя должна пропускать ветка, которая идет в наши комнаты.

Теперь рассчитаем сечение трубопровода:

F = V/3600u

• F – искомое сечение.
• V – объемный расход горячей воды, в нашем случае это 215 кг/ч или 0,215 куб/ч.
• u – скорость течения теплоносителя. В напорных схемах она 0,3–0,7 м/с, в самотечных – 0,1–0,3 м/с. Возьмем для расчета показатель 0,3 м/с

Площадь сечения равна: 0,215/(3600х0,3) = 0,000150 кв. м

Рассчитываем диаметр круга по площади. Получаем D = 0,014 м или 14 мм.  Понадобится размер – 16 мм.
