Выбираем и устанавливаем электрический котел отопления для дома

Основные типы электрических котлов и их характеристики

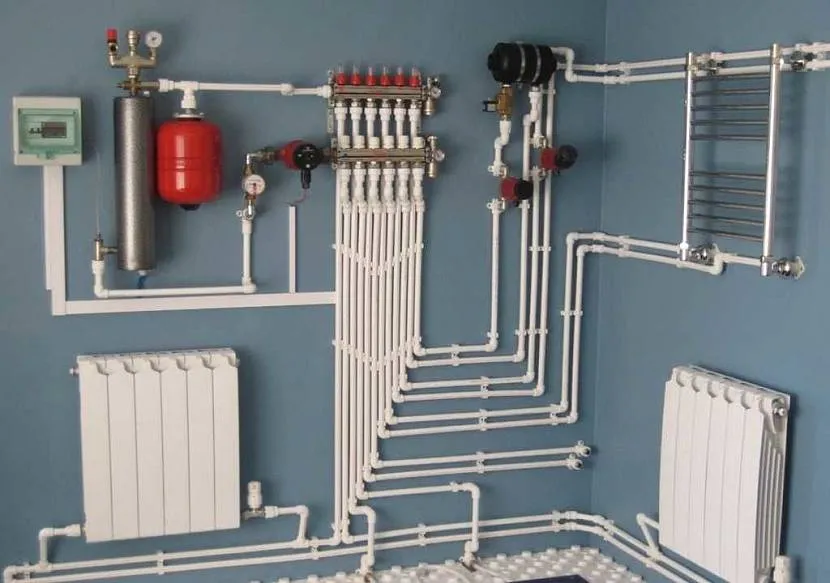

Электрокотел для отопления

Электрические котлы отличаются друг от друга по следующим признакам:

  • по механизму нагрева теплоносителя;
  • по количеству контуров;
  • по мощности;
  • по месту монтажа.

Настенные или напольные

В первую очередь при выборе электрокотла стоит уделить внимание месту его установки, подойдет ли он по размерам в помещение, будет висеть на стене или стоять на полу. Настенные котлы более легкие и компактные, однако, для обеспечения теплом больших домов в 2-3 этажа лучше отдать предпочтение напольным теплогенераторам

Кроме того, многие агрегаты являются двухконтурными и сразу со встроенными бойлерными системами, это очень удобно, но это влияет как на габариты устройства, так и на его вес.

Выбор по параметру мощности

Мощность таких агрегатов напрямую зависит от схемы электропитания котла, она может быть двух типов – однофазная или трехфазная. В первом случае теплогенератор работает от общей сети (220В), и его мощность не превышает 5 кВт. Трехфазные работают от силового напряжения (380В), то есть требуют проводки дополнительного кабеля большего сечения, в таких моделях мощность теплогенераторов составляет 15кВт и более.

Выбор кабеля для подключения котла по мощности

По количеству контуров

Электрические котлы делятся на одноконтурные и двухконтурные. Теплогенератор первого типа может только отапливать частный дом, обеспечивая горячим теплоносителем трубопроводную отопительную систему. А второго – подключается на две линии и обеспечивает также и горячей водой для бытовых нужд.

Где реально можно сэкономить

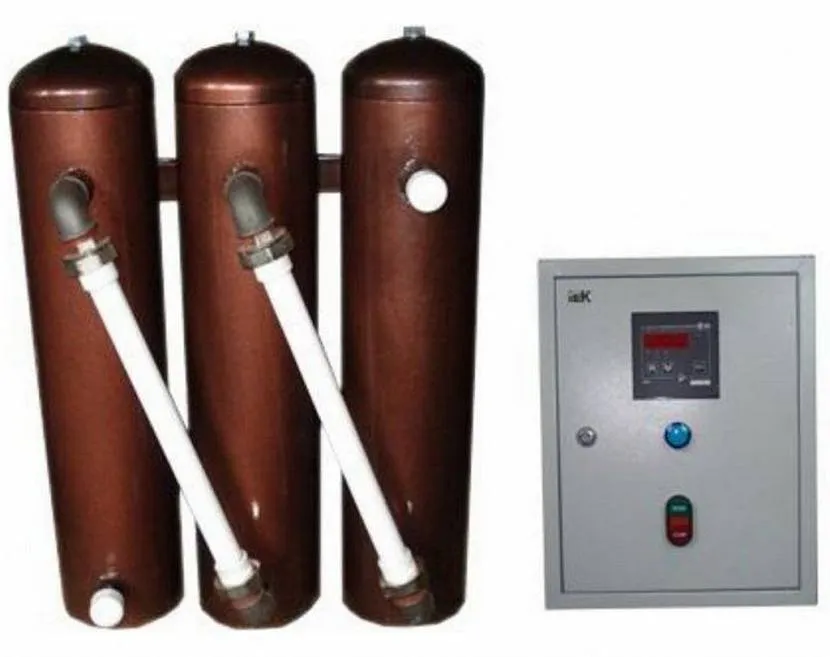

Это индукционный электрокотел. По утверждению производителя он очень экономный.

Как мы уже определили, электрические экономные котлы отопления для дома придумали для того, чтобы вы их более охотно покупали, при этом никакой экономии электроэнергии на самом деле нет. Но ведь энергия – это еще не все, на чем можно сэкономить. Вы можете сохранить:

  • место в помещении;
  • свое время;
  • свои силы;
  • свои нервные клетки;
  • повысить самооценку.

Разве мало? Поэтому, возможно, следует посмотреть на ситуацию с другой стороны и она поменяется

Неважно, что по заявлению производителей агрегаты работают в энергосберегающем режиме, что не так, зато есть другие преимущества. Используя экономичные котлы для отопления, вы выиграете несколько сантиметров в помещении, которые можно распределить по своему усмотрению. Ведь выгодно же

Получается, что самый экономичный электрический котел отопления, в этом плане, должен обладать самыми маленькими габаритами

Ведь выгодно же. Получается, что самый экономичный электрический котел отопления, в этом плане, должен обладать самыми маленькими габаритами.

Подключив агрегат в сеть, не нужно переживать, что в топке закончится топливо, или что произойдет утечка газа. Монтаж простой, включить легко, есть блок управления, который контролирует работу аппарата

Вы спокойны и ни за что не переживаете, а это тоже немаловажно. Также экономичные котлы для отопления не нуждаются в дымоходе, покупка и установка которого требует затрат. Ну и, в конце концов, как не похвастаться перед своими знакомыми покупкой новенького, экономичного котла? Тем самым показав свою предприимчивость и продвинутость

Ну и, в конце концов, как не похвастаться перед своими знакомыми покупкой новенького, экономичного котла? Тем самым показав свою предприимчивость и продвинутость.

Только установка двухтарифного счетчика, который разделяет использование электроэнергии в ночное и дневное время позволит вам реально сэкономить. Также в тандеме с двухтарифным счетчиком можно установить теплоаккумулятор, который будет нагреваться в ночное время. Днем этот резервуар постепенно отдает свое тепло в систему отопления. Только учтите, чтобы эффект был ощутим, нужно правильно подобрать размер теплоаккумулятора.

Есть свои преимущества, просто нужно их найти. Действительно, такие котлы хороши собой, они надежны и долговечны. Просто по факту в их конструкции, кроме притянутых за уши выгод, реально экономии нет никакой. Это нужно принять и прекратить самообман.

Собираем электрокотел своими руками

Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

Описание принципа работы

Принцип работы электродных котлов другой:

Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

  • Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
  • При подаче электроэнергии в трубе начинается ионный обмен;
  • Теплоноситель разогревается и передает тепло в трубы и радиаторы.

Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.

Сборка электродного котла

Схема простого электродного котла для систем отопления.

Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.

При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).

Виды энергосберегающих котлов

Выбирая устройство для отопления частных домов, дач, офисов, магазинов, аптек и других производственных, нежилых и подсобных помещений все чаще предпочтение отдают энергосберегающим электрическим котлам отопления. И это оправдано – стоимость энергетических ресурсов постоянно растет, поэтому применение экономичных энергосберегающих котов позволит экономить на оплате счетов за электроэнергию.

Спрос на них постоянно растет, как и на экономичные газовые котлы. Отопительные электрокотлы легко и просто подключаются к различным системам отопления (этажным, центральным, индивидуальным), при этом она может быть смешанного или накопительного типа. Сэкономить на потреблении эл. энергии энергосберегающие электрические котлы помогут и в том случае, если включать их в работу в ночное время, пользуясь двухтарифным счетчиком электроэнергии (стоимость 1 кВт электроэнергии в ночное время гораздо ниже).

С помощью этого видео, можно многое узнать об отопительных котлах, работающих от электричества:

https://youtube.com/watch?v=2M_qMJoszUs

Энергосберегающие отопительные электрокотлы принято классифицировать по следующим признакам:

  • типу (электродные, индукционные, ТЭНовые);
  • месту установки (напольные и настенные);
  • мощности в кВт (от 2 до 120);
  • количеству контуров (одно-, двухконтурные);
  • способу питания (однофазные, трехфазные).

Применяются энергосберегающие электрические котлы отопления только там, где есть возможность подключения к электрическим источникам питания. Экономичные газовые котлы используются в том случае, если есть возможность подсоединения к газовой магистрали.

Отопление помещений с помощью электрических энергосберегающих котлов электродного типа (их еще называют ионными или ионно-обменными) осуществляется благодаря протеканию электрического тока через жидкий теплоноситель, в качестве которого используется вода (чаще всего), электролит, масло.

Нагрев осуществляется за счет неупорядоченного движения ионов жидкости, движущейся от катода к аноду, при этом их хаотическое движение приводит к быстрому возрастанию температуры теплоносителя. Электрические энергосберегающие котлы для дома ионного типа занимают мало места и считаются лучшими при необходимости отопления площадей до 250 м2 или объемом 750 м3, при этом температура на выходе из котла может достигать 95 0С.

На видео показан смонтированный отопительный экономичный электрический котел, который считается лучшим:

На фото показаны индукционные энергосберегающие электрокотлы, которые в своем устройстве имеют индуктор. С его помощью эффективно нагревается теплоноситель. Отличается от других видов отопительных электрических котлов отсутствием элементов нагрева, что положительно сказывается на его эксплуатации, он, в принципе, не может сломаться и не требует обслуживания в процессе эксплуатации.

Кроме того, внутри электрокотла в процессе работы происходит микровибрация, что не дает образовываться накипи на внутренних элементах котла. Такой отопительный котел не имеет разъемных элементов, что значительно продлевает его срок службы.

Цена на энергосберегающие электрические котлы этого типа довольно высокая и превосходит стоимость экономичных электродных электрокотлов других моделей в несколько раз. Но цена оправдана, т.к. такой электрический котел имеет большой срок службы и не нуждается в обслуживании в процессе эксплуатации.

На фото изображен ионный экономичный электрический котел, котел привлекает свои дизайном.

У ТЭНовых электрических котов теплоноситель нагревается от имеющихся в устройстве тэнов, которые подключаются к источнику питания.

На фото показан внешний вид наиболее распространенного электрокотела, имеющего трубчатые нагреватели (ТЭНы). Цена на ТЭНовые котлы не высокая, т.к. их выпускают многие производители и конкуренция заставляет искать пути удешевления продукции, которая не отражается на качестве работы электрического котла.

Какой электрокотёл самый экономичный?Нужен для дома 60 кв/м.

Наверное, я чего-то не понимаю. Смысл говорить о КПД есть для газового или твердотопливного котла (там часть тепла в трубу вылетает). а у электрокотла — у любого все, что он потребил, стало теплом. Даже если он с циркуляционным насосом — в конечном счете кинетическая энергия воды преобразуется в тепловую, которая выделится внутри отапливаемого контура. Так что у любого электрокотла КПД=100%. Подбирается только по требуемой для компенсации теплопотерь мощности и типу системы отопления (напорная, самотечная). Для расчета теплопотерь площади мало — нужны теплотехнические характеристики стен, окон, дверей, климатические характеристики района и ориентировка здания. На вскидку могу сказать, что для отопления стандартной дачи постройки 30-х годов площадью ок. 60 кв. м. 20 кВт не хватает (Жуковский котел 23,5 кВт в сильные морозы еле поддерживает систему от разморозки).

satalgat писал про кондей, видимо, он имел ввиду тепловой насос. Штука действительно экономичная, но безумно дорогая, в т. ч. и в эксплуатации. Сделать качественное утепление значительно дешевле.

****** Искусственный Интеллект (135226) 5 лет назад

Обогреваться от электричества самое выгодное — кондиционером.

Комментариев пока нет!

Можно ли установить электрокотел своими руками?

Если вы человек мастеровитый, имеете необходимый инструмент и умеете им пользоваться, можете правильно выбрать и купить необходимые материалы, то вам и «карты в руки». Но при этом, выбрав котел и купив его, получите у продавца инструкцию по правильной его установке и монтажу и особенно поинтересуйтесь или получите схему подключения котла. Если что-то вам не ясно – расспросите подробнее и потом все делайте своими руками.

А в случае, когда «руки-крюки», молоток бьет по пальцам, дрелью просверлили кухонный стол, паяльником прожгли полировку на журнальном столике, то…, в этом случае пригласите специалистов из серьезного магазина или найдите их в интернете. Они сделают установку и монтаж на высшем уровне, и даже уберут за собой.

Вас заинтересует эта статья – Как выбрать газовый котел отопления?

Что из себя представляют электрические энергосберегающие котлы отопления

Для чего нужны и как применяются

Если имеется возможность подключения к газовой магистрали, стоит без раздумий выбирать газовый котел. В ином случае электрокотлы могут использоваться как основное отопительное оборудование, так и в качестве дополнительного, например, в связке с твердотопливным или жидкотопливным. Тогда используются самые простые маломощные котлы тепловой мощностью 3-6 кВт. Такой мощности достаточно, чтобы временно (вплоть до 2-3 дней) сохранять тепло в доме площадью до 100-120 м2.


Так выглядит индукционный электрокотел ВИН-3. Компактный темный корпус с напольным монтажом вместо привычного всем настенного прямоугольника.

Самые простые маломощные модели стоят в пределах 11-13 тыс. рублей.

В качестве основного, даже самый экономичный электрокотел оправдано использовать в частном доме площадью до 100 м2. Лучший и наиболее эффективный вариант – временное отопление дачного дома, когда хозяева приезжают лишь на выходные или на время отпуска.

Устройство и принцип работы

Электрические котлы, в отличие от других видов, имеют довольно простое устройство. В стальной корпус помещен нагревательный элемент (ТЭН, электроды или индукционная катушка), который по проточному принципу нагревает теплоноситель. Теплоноситель может циркулировать естественным или принудительным (с использованием циркуляционного насоса) образом.

Рассмотрим принцип работы и влияние на расход электроэнергии подробнее для каждого типа:

  1. ТЭНовые (реостатные) электрокотлы. В современных моделях используются стальные ТЭНы (трубчатые электронагреватели), чаще всего парами для большей мощности и скорости нагрева. ТЭНовые электрокотлы более мощные, имеют привычный квадратный корпус с настенным креплением, в котором размещены и другие элементы системы отопления: циркуляционный насос, предохранительный клапан и датчик давления, автоматика и панель управления.

    Устройство стандартного ТЭНового электрического котла. Также они оснащены наибольшим функционалом: модулируемой мощностью, различными режимами работы, планированием на неделю, возможностью подключения комнатного термостата. Однако серьезными недостатками ТЭНовых электрокотлов является образование накипи и зависимость их КПД от жесткости воды и толщины той самой накипи. Экономичными их можно назвать лишь при использовании крайне чистого мягкого теплоносителя и дополнительном наличии умягчающих фильтров.

  2. Ионные (электродные). В качестве нагревательного элемента используются электроды, закрепленные на определенном расстоянии друг от друга. Переменный ток сменяет их полярность (50 раз в секунду при стандартной частоте 50 Гц), вследствие чего ионы воды между ними находятся в постоянном движении, их температура повышается.

    Наглядный принцип работы электродного котла отопления. Электродные котлы все более востребованы и наиболее экономичны, на нагревательных элементах не образовывается накипь, что положительно влияет на их долговечность и стабильный КПД. Кроме того, такие котлы абсолютно безопасны и не требуют вмешательства даже после перебоев электроснабжения, поскольку подогрев жидкости между электродами начинается сразу же после подачи на них электроэнергии.

    Стоит ли использовать электродные котлы для отопления частного дома

  3. Индукционные (вихревые). В качестве нагревательного элемента используется индукционная катушка, магнитное поле которой нагревает расположенный внутри нее сердечник (чаще всего – стальная труба). Тепловая энергия от нагретого сердечника передается протекающему сквозь него теплоносителю. При таком способе нагрева практически не образовывается накипь, а теплоноситель нагревается в 1,5-2 раза быстрее.

    Принцип действия индукционных электрокотлов. Обычно индукционные котлы оборудованы современной продвинутой автоматикой, способной обеспечить самый экономный режим отопления. Однако они не столь востребованы в виду высокой стоимости, сравнимой с моделями настенных газовых котлов.

Оправданы ли индукционные электрические котлы в системе отопления частного дома

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

  • силовой кабель с медными жилами;
  • дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
  • заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Как выбрать котёл для частного дома

Электрический котёл должен полностью справляться с задачей обогрева частного дома, поэтому устройство нужно правильно подобрать по мощности. Для точного расчёта необходимо вычислить теплопотери здания. С этим вопросом лучше обратиться к специалистам, которые не только установят места утечки тепла, но и произведут необходимые расчёты мощности теплового оборудования. Вообще следует выбирать устройства на 20–30% мощнее, чем необходимо для обеспечения теплом всего дома.

Электрокотлы с ТЭНами

Такие устройства наиболее часто используют в качестве основного или дополнительного обогрева помещения. Электрокотлы с ТЭНами могут быть как настенного, так и напольного типа. Напольные агрегаты, как правило, рассчитаны на высокую мощность и имеют большие габариты.

Учитывая высокую вероятность выхода из строя отопительного элемента, некоторые модели оснащаются двумя ТЭНами. Такие установки более надёжны, и позволяют полноценно отапливать помещения даже при выходе одного ТЭНа из строя.


ТЭНовый электрический котел Источник kotlof.ru

Индукционные электрические нагреватели

Для нагрева теплоносителя в индукционных котлах применяется переменное магнитное поле. Под воздействием сильных переменных магнитных полей металл разогревается и теплота передаётся жидкости в резервуаре. Таким образом, удаётся полностью изолировать электрический нагревательный элемент от воздействия жидкости и растворённых в ней солей.

Индукционные котлы значительно дороже ТЭНовых устройств, но учитывая высокую надёжность, экономичность и большую мощность таких отопительных систем, специалисты рекомендуют сделать свой выбор в пользу приобретения котлов этого типа.


Вихревой индукционный нагреватель Источник nn.kotel-t.ru

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться

Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН).
