Обзор электрического котла «Скорпион»

Что такое электрокотел Скорпион

Электрический котел Скорпион заявлен как устройство, позволяющее обогревать жилые, промышленные, административные и хозяйственные здания с минимальными затратами электроэнергии. Разработчики заверяют, что экономия достигает 50%. Например, если для обогрева того или иного здания обычным котлом нужна была модель мощностью 12 кВт, то в случае с электрокотлом Скорпион нужна модель мощностью 6 кВт.

Электрокотлы “СКОРПИОН” обладают по истине скромными размерами, но это ни как не сказывается на их производительности.

Электрокотел Скорпион представляет собой небольшое устройство, подключаемое к отопительной системе. Его размеры предельно малы, что характерно для любого электрического отопительного оборудования. С одного бока мы видим разъемы для подключения питающего напряжения, а с другого бока выглядывают трубки для подключения к отопительной системе – ничего лишнего и необычного.

На выбор покупателей представлены две модельные линейки:

• Однофазные котлы Скорпион;
• Трехфазные котлы Скорпион.

Для обогрева зданий небольшого размера используются небольшие однофазные котлы. Их габариты составляет 110/180/70 мм, вес – всего 1 кг. Мощность оборудования составляет до 6 кВт, отапливаемая площадь – до 120 кв. м. Трехфазная линейка включает в себя котлы с габаритами 160/210/120 мм, весом 2,5 кг. Их мощность составляет до 24 кВт, отапливаемая площадь – до 480 кв. м.

В заявленных производителем характеристиках уже видны главные различия – это совершенное иное соответствие мощности к обогреваемой площади. В случае с котлами Скорпион, это соотношение уменьшено в два раза. Например, для обогрева площади 20 кв. м. нужен котел мощностью 1 кВт (при использовании обычного котла его мощность должна составлять 2 кВт).

В чем заключаются преимущества электрических котлов Скорпион?

• Повышенная экономичность – производитель заявляет о 50%-ной экономии. К тому же, оборудование построено по электродной схеме, что обеспечивает быстрый прогрев теплоносителя;
• Качественные материалы изготовления – в конструкции электрокотлов Скорпион используется прочная сталь;
• Особая конструкция электродов – это одна из составляющих экономичности котлов Скорпион.

Примечательным является тот факт, что установкой оборудования занимаются исключительно специалисты ООО «Градиент». В противном случае покупатель лишается гарантии.

Основные преимущества и особенности модели

Сегодня все чаще потребители приобретают котел электрический для отопления частного дома. Цены на такое оборудование приемлемы. О таких устройствах и ведется речь в статье. Но если более подробно рассматривать модель EKCO.R1 18, то о ней можно сказать, что она отличается надежностью, комфортным управлением и безопасностью. Первый фактор подтверждается тем, что узел мощности состоит из электронных полупроводниковых элементов включения, что обеспечивает бесшумную и надежную работу. Если будет превышена отметка допустимого давления в отопительной системе, то сработает клапан безопасности, поэтому вы можете не беспокоиться о сохранности оборудования.

Управлять котлом очень удобно, весь комплект дополняется регулятором, с помощью которого можно установить определенный температурный режим внутри помещений. Данный экономичный электрокотел для отопления предназначен для подключения к отопительным системам. Комплект дополняется циркуляционным насосом, манометром и группой безопасности. Для еще большей экономии вы можете снизить мощность оборудования на 2/3 от номинальной, при этом вы добьетесь уменьшения потребления электроэнергии. Перепады напряжения при работе оборудования исключены, ведь нагнетание мощности производится максимально плавно. Нагревательный блок и тэны изготовлены из нержавеющей высококачественной стали, что продлевает срок эксплуатации оборудования.

Устройство и принцип работы

Устройство котла с названием «Скорпион» включает:

1. Стальной корпус.
2. Электроды (в модели с мощностью 6 кВт их два).
3. Электроизолирующий материал (размещается вокруг электродов, в месте, где они проходят через стенку корпуса).
4. Контакт для подключения фазного провода.
5. Заземляющий и нулевой контакты (находятся на внешней стороне корпуса).
6. Подающая труба.
7. Труба обратки.

Обе трубы находятся в верхней части цилиндрической емкости. Они приварены друг напротив друга. Цилиндрическая емкость не очень высокая и имеет немалый диаметр (превышает 65 мм).

Во время установки к котлу отопления прямого действия подключают датчики температуры теплоносителя и воздуха и аварийный датчик.

Котел «Скорпион» является примером электродных устройств. Принцип работы заключается в нагревании воды путем пропускания через нее электрического тока. В это же время жидкость, оказывая немалое сопротивление электричеству, нагревается. В котле используется дистиллированная вода, в которой растворены специальные соли. Благодаря им главный узел отопительной системы способен показать большую производительность.

Через котел должна проходить жидкость с удельной проводимостью 150 Ом/см. Этот показатель фиксируется тогда, когда агрегат нагревается до 20 °С. При другой температуре сопротивление будет иным.

Модели, которые можно встретить в магазинах

Электродные котлы «Скорпион» представлены фирмой «Градиент» и делятся на две группы:

Однофазные под названием «Малыш»

Небольшой однофазный водонагреватель «Скорпион» помещается в ладони

Техническая характеристика	Малыш-1	Малыш-3	Малыш-6
Объём отапливаемого помещения, м3	30-90	90-180	180-360
Площадь отапливаемого помещения, м2	10-30	30-60	60-120
Потребляемая мощность, кВт	1	2-3	4-6
Требуемое напряжение, В	220	220	220
Примерный расход электроэнергии, кВт/ч	0,5-1	1-1,5	2-3
Диаметр жилы провода подключения, мм2	4	4	6
Подходящий объём теплоносителя в системе отопления, л	5-30	30-60	40-120
Класс защиты от поражения электротоком	1	1	1
Влагозащита	IP X3	IP X3	IP X3
Длина, мм	150	150	150
Вес, кг	1,5	1,5	1,5
Цена, руб.	7500	11900	22000

Трёхфазные под названием «Крепыш»

Трёхфазные «Скорпионы» могут использоваться уже в котельных и иных зданиях промышленного назначения

Техническая характеристика	Крепыш-6	Крепыш-9	Крепыш-12
Объём отапливаемого помещения, м3	360	540	720
Площадь отапливаемого помещения, м2	120	180	240
Потребляемая мощность, кВт	6	9	12
Требуемое напряжение, В	380	380	380
Примерный расход электроэнергии, кВт/ч	3	4,5	6
Диаметр жилы провода подключения, мм2	12	12	12
Подходящий объём теплоносителя в системе отопления, л	60-120	90-180	120-240
Класс защиты от поражения электротоком	1	1	1
Влагозащита	IP X3	IP X3	IP X3
Длина, мм	190	190	190
Вес, кг	5	5	5
Цена, руб.	29000	32000	34500

Основные требования к теплоносителю

В системе должна использоваться дистиллированная вода

Электроток проходит сквозь носитель тепла в котле, это повышает риск электроудара. Присутствуют большие утечки тока, поэтому с агрегатом не используется устройство защитного отключения. Со временем в теплоносителе происходит явление электролиза и меняется химический состав. Процесс вызывает выделение газов и в системе скапливается воздух. Требуется отбор теплоносителя по электропроводности.

В качестве теплоносителя можно использовать дождевую, фильтрованную или дистиллированную воду. Значения рабочего тока измеряются токовыми клещами. Добавляется водный раствор соды или соли при низких показателях проводимости, процедура повторяется до достижения требуемых индексов.

Модули для дистанционного контроля теплоснабжения

Модули управления отоплением

Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.

После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:

• GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
• Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.

При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

GSM блок управления котлом

GSM блок передачи данных

Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.

На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.

Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:

• Падение температуры и давления ниже (выше) критического уровня;
• Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.

Блок со встроенным модулем СМС оповещений

Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.

При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

• Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
• Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.

На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.

Контроль отопления через интернет

Получение данных об отоплении на смартфон

Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.

Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:

• Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
• Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
• Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.

Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется  сначала сверить фактические показания системы после их изменения

Это необходимо для калибровки системы.

Что такое электрокотел Скорпион

Электрический котел Скорпион заявлен как устройство, позволяющее обогревать жилые, промышленные, административные и хозяйственные здания с минимальными затратами электроэнергии. Разработчики заверяют, что экономия достигает 50%. Например, если для обогрева того или иного здания обычным котлом нужна была модель мощностью 12 кВт, то в случае с электрокотлом Скорпион нужна модель мощностью 6 кВт.

Электрокотлы “СКОРПИОН” обладают по истине скромными размерами, но это ни как не сказывается на их производительности.

Электрокотел Скорпион представляет собой небольшое устройство, подключаемое к отопительной системе. Его размеры предельно малы, что характерно для любого электрического отопительного оборудования. С одного бока мы видим разъемы для подключения питающего напряжения, а с другого бока выглядывают трубки для подключения к отопительной системе – ничего лишнего и необычного.

На выбор покупателей представлены две модельные линейки:

• Однофазные котлы Скорпион;
• Трехфазные котлы Скорпион.

Для обогрева зданий небольшого размера используются небольшие однофазные котлы. Их габариты составляет 110/180/70 мм, вес – всего 1 кг. Мощность оборудования составляет до 6 кВт, отапливаемая площадь – до 120 кв. м. Трехфазная линейка включает в себя котлы с габаритами 160/210/120 мм, весом 2,5 кг. Их мощность составляет до 24 кВт, отапливаемая площадь – до 480 кв. м.

В заявленных производителем характеристиках уже видны главные различия – это совершенное иное соответствие мощности к обогреваемой площади. В случае с котлами Скорпион, это соотношение уменьшено в два раза. Например, для обогрева площади 20 кв. м. нужен котел мощностью 1 кВт (при использовании обычного котла его мощность должна составлять 2 кВт).

В чем заключаются преимущества электрических котлов Скорпион?

• Повышенная экономичность – производитель заявляет о 50%-ной экономии. К тому же, оборудование построено по электродной схеме, что обеспечивает быстрый прогрев теплоносителя;
• Качественные материалы изготовления – в конструкции электрокотлов Скорпион используется прочная сталь;
• Особая конструкция электродов – это одна из составляющих экономичности котлов Скорпион.

Примечательным является тот факт, что установкой оборудования занимаются исключительно специалисты ООО «Градиент». В противном случае покупатель лишается гарантии.

Котел Скорпион: особенности устройства и основные преимущества

Котлы Скорпион бывают разных типов, но при этом всегда отличаются небольшими размерами и экономным электропотреблением

Хотите сэкономить на отоплении частного дома? Котел Скорпион может дать вам такую возможность. Я готов подробно рассказать о его технических характеристиках, а заодно представить наиболее распространенные модели.

Конструкция и особенности функционирования

Схема принципа функционирования и подключения котла Скорпион

Устройство рассматриваемого водонагревателя не отличается особой сложностью, и в нём можно выделить следующие наиболее важные элементы:

1. Металлический корпус, имеющий в свою очередь:

Два патрубка для подсоединения труб системы отопления;

Электродный котел «Скорпион» врезается в отопительную трубу, позволяя теплоносителю протекать через себя

Выводы, при помощи которых водонагреватель подключается к электросети;

1. Система электродов, реализующая ионный метод нагрева жидкости;

Анодный метод нагрева позволяет нагревать всю жидкость, находящуюся в котле, одновременно

1. Дистиллированная вода, со специальными солевыми добавками в качестве теплоносителя.

При использовании «Скорпиона» ни в коем случае не заливайте в систему какой-либо иной теплоноситель , кроме того, который поставляется производителем. Это не только сразу снимет гарантию с оборудования, но и поставит под угрозу его исправное функционирование.

Принцип работы рассматриваемого водонагревателя, таким образом, сводится к тому, что в него:

• Поступает холодная жидкость через одно из отверстий;
• Здесь она нагревается за счёт движения электронов между двумя электродами;
• И выходит уже нагретой через второе отверстие.

Достоинства

Котлы отопления Скорпион имеют множество положительных сторон, помогающих удерживать им лидирующее место на рынке среди иных электрических водонагревателей. Среди них:

Высокая экономичностьэксплуатации. Производитель заявляет о пятидесятипроцентной экономии электроэнергии благодаря особенной конструкции электродов и использованию специального теплоносителя. То есть, если обычный электрокотел выбирается из расчёта 1 кВт на 10 м2, то «Скорпион» – 0,5 кВт на 10 м2;

Котел отопления Скорпион потребляет в два раза меньше электричества, чем иное оборудование схожего типа при обогреве аналогичной площади

Компактные размеры. Описываемый отопительный прибор практически займёт минимум места при установке;

На фото хорошо видно, насколько «Скорпион» компактен благодаря сравнению его размеров с размерами мобильного телефона

Возможность выполнения монтажа своими руками. Достаточно прикрутить оба патрубка к трубам и подключить прибор к электросети;

Для того чтобы установить электрический котел рассматриваемого типа необязательно приглашать специалиста

Но есть одно уточнение: если вы планируете выполнять монтаж самостоятельно, то рекомендую сразу при осуществлении покупки ознакомиться с условиями гарантии. Дело в том, что она может в такой ситуации сниматься

• Бесшумность работы;
• Экологическая безопасность. Исключены какие-либо токсичные выделения и испарения;
• Эстетичный внешний вид. Практически не выделяется на фоне труб отопления;

Электрокотёл «Скорпион» вполне органично вписывается в интерьер даже деревянного дома

• Возможность регулирования мощности. То есть, вы всегда сможете сэкономить на отоплении в тёплые дни, которые достаточно часто встречаются весной и осенью;
• Наличие аварийного датчика. В случае резкого незапланированного нагрева теплоносителя катодные котлы «Скорпион» автоматически отключаются;
• Антикоррозийное покрытие в виде молотковой краски;
• Долговечность. Производитель даёт 15 лет гарантии.

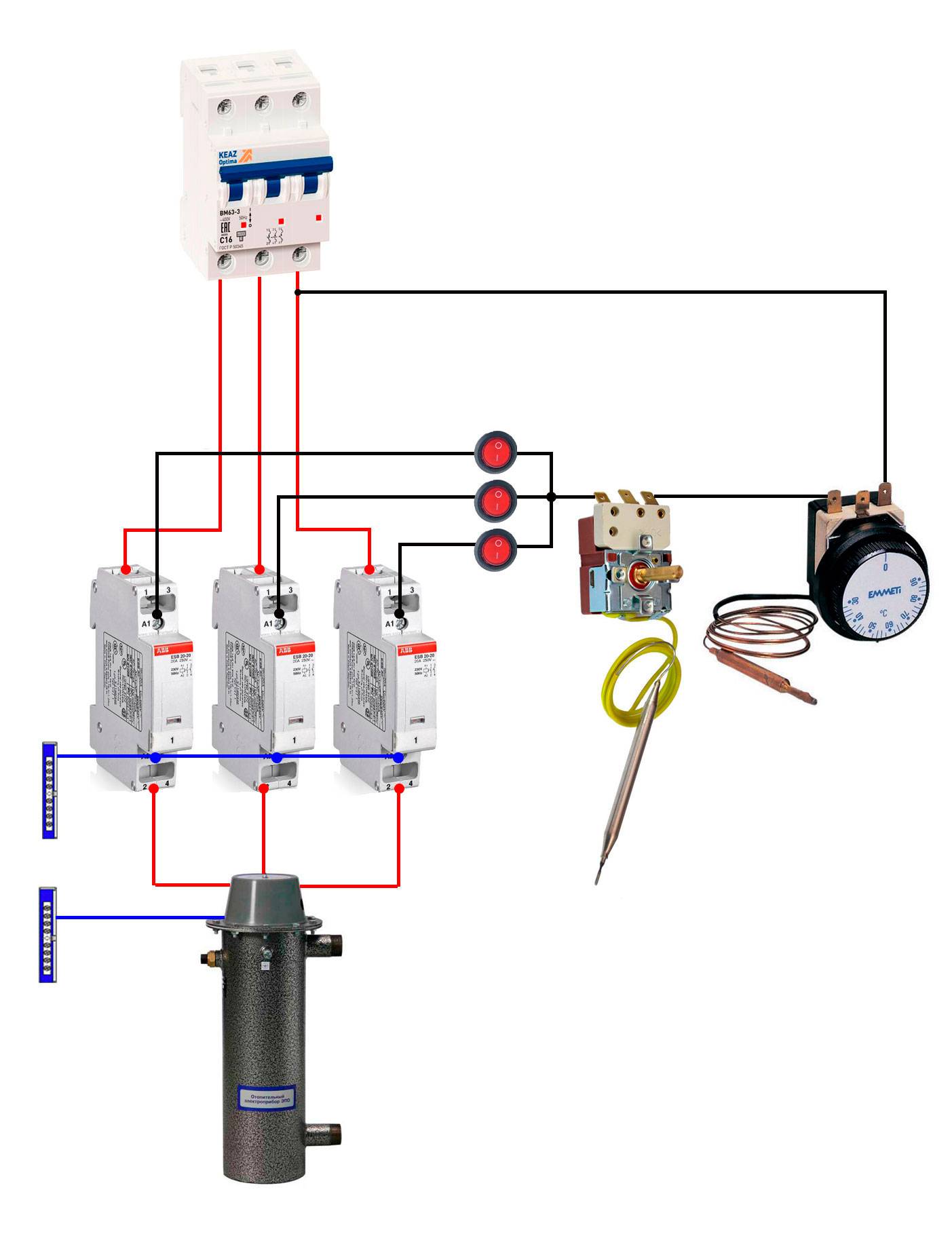

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Инновационные котлы «Скорпион»

Данные приборы являются современной инновационной российской разработкой в области системы электрического водяного отопления. Чем они так примечательны? Давайте подробнее узнаем о них.

Почему данный вид электрокотлов предпочтительнее?

Преимущества перед другими электрическими приборами

1. Самым главным плюсом котла «Скорпион» является его экономичность. Он в три, пять раз по сравнению с другими электрическими приборами экономнее расходует электроэнергию.
2. Является неприхотливым. Разработчики уверяют, что будет работать годами без вашего участия.
3. «Скорпион» имеет компактные размеры, работу осуществляет бесшумно.

Как они работают?

Принципы работы устройства «Скорпион». Данные приборы относятся к электродному типу. Внутри располагаются два электрода, через них проходит жидкость. Нагрев жидкости осуществляется благодаря частоте движений электронов, которые располагаются между электродами.

Сколько потребляет электроэнергии?

Как было сказано выше, котел «Скорпион» значительно сокращает потребление электроэнергии, то есть в три раза меньше чем другие аналогичные аппараты. Например, если рассматривать обычный кирпичный дом площадью 100 м2 со стандартной высотой потолков в 2,7 -3 м, то электрические агрегаты потребляют 10 кВт (по стандартам 1 кВт на 10м2), инновационные котлы «Скорпион» этот показатель делят на три. Таким образом, грубо говоря, это значение будет приравниваться к 3,3 кВт.

К тому же нужно учесть тот факт, что «Скорпион» не все время будет находиться в режиме работы. Так как, набрав нужную температуру, он автоматически отключается, включается через определенное время, когда температура в радиаторах опустится до 60 градусов. В среднем котел «Скорпион» в сутки работает 12 часов, а 12 находится в режиме ожидания. Таким образом, это показатель еще снизится примерно до 2,5 кВт в час.

Каким образом котлы «Скорпион» помогают сэкономить?

Экономия электроэнергии получается за счет высокого коэффициента преобразования электрической энергии в тепловую. Этот показатель в три раза выше, чем у любого другого электрического прибора.

Есть ли у данных котлов гарантии?

Требуется ли разрешение на установку котлов «Скорпион»?

Это обычный бытовой прибор, поэтому разрешения никакого не нужно.

Какова мощность котлов «Скорпион»?

Этот показатель зависит от площади дома, он может быть минимальным – 300 Вт и быть максимальным – 1 мВт – это уже котельная. Например, если взять ту же площадь в 100 м2, то потребуется примерно 3,5 кВт, для дома в 200 м2 нужен котел в 7-8 кВт.

По какой цене можно приобрести котлы «Скорпион»?

Таким образом, водяное отопление, подключенное к электрическому котлу, может быть не только экологичным, компактным и симпатичным, но и благодаря новейшим разработкам, намного экономичнее.

Устройство котла Скорпион

Перед тем как начать использование электродным котлом, следует разобраться с его устройством и принципом действия. Изделие состоит из таких частей:

• Металлический корпус с двумя патрубками для фиксации в системе отопления.
• Электроды, ионизирующие воду – такой метод позволяет нагреть всю жидкость, находящуюся в котле.

Внешне изделие представляет собой небольшую коробку с двумя патрубками, а также выводы для подключения к сети. Вместе с агрегатом поставляется датчик, измеряющий температуру воздуха, а также датчик аварийного отключения. Чтобы запустить такой котел, придется приобрести дополнительное оборудование.

Внутрь радиаторов и самого аппарата заливают дистиллированную воду. В нее добавляют разные солевые примеси. Лучше всего применять жидкости, рекомендуемые производителем. Они обладают высоким коэффициентом трансформации электричества в тепловую энергию.

Принцип работы электродного котла прост:

• Через одно из отверстий внутрь аппарата поступает охлажденная вода.
• Ее нагревание происходит за счет движения электронов между электродами.
• Через второе отверстие выходит уже горячая жидкость. Достаточно просто установить котел в готовую систему отопления.

2 Как сориентироваться в видах отопительных котлов зота

хорош тем, что в случае необходимости его можно перевести на электропитание. Это удобно, если вам вдруг понадобилось переехать, а запас дров с собой перевезти проблематично. В таком случае вы вполне можете подключить такой котел к электросети.

Твердотопливный котел Зота

Данный котел имеет дополнительный теплообменник, что увеличивает его эффективность, так как отдача тепла происходит в двойном режиме. Эта модель котла удобна и тем, что к ней прилагается пульт управления, с помощью которого вам легко будет управлять устройством. Также этот котел имеет удобные дверцы для уборки золы, которые позволяют убирать накопившиеся отходы даже не отключая котел.

 — имеет хороший КПД. В отличии от пиролизного твердотопливного котла марки Тополь он имеет вертикальную загрузку. Особенность этой линейки котлов в том, что они имеют большую топку, которую сразу можно загрузить на длительное время. Таким образом котел может работать до 11 часов без дополнительного внимания от хозяина.

Этот котел имеет шамотные устройства, с помощью которых можно регулировать работу котла так, что он начинает функционировать по примеру пиролизных устройств, которые относятся к котлам длительного горения и высокого КПД. Отзывы о твердотопливных котлах Зота карбон положительные и потому, что их можно переводить на работу от электрической сети. Для этого надо дополнительно установить тэн, имеющий блок управления.

•  и вовсе является комбинированным. Он может работать на любом из известных видов топлива. Для отопления таким котлом можно использовать дрова, уголь, торф, кокс, газ, дизель и электричество. Он универсален и может подойти любому потребителю. Больше того, такая модель может подстраховать на все случаи жизни, ведь всегда можно буде заменить вид топлива, если в этом возникнет необходимость.
•  подойдет для тех, кому нужно отопление на дачу. Его мощности хватит на небольшой домик, он экономичный и практичный. Сверху есть возможность установки съемной варочной поверхности, что очень удобно на даче, когда туда не хочется тащить еще и плиту. При этом если вы будете отапливать помещение и одновременно готовить на котле, то оба процесса получатся более экономными.

Твердотопливный котел  Зота мастер

Цена на твердотопливные котлы Зота начинается от 23 тысяч рублей за модели, имеющие небольшую мощность. Более мощные котлы Zota стоят порядка 35 тыс. – 55 тыс. рублей.

Электрический котел Зота также является практичным и удобным в использовании. Он одновременно предназначен для обогрева помещения и длят нагрева воды. Это удобная функция, так как экономит время, ведь при круглосуточном отоплении зимой и вода горячая есть всегда.

К тому же единовременность процессов обеспечивает экономию энергоресурсов, ведь основной объем электричества будет расходоваться на отопление жилья, а вода будет нагреваться уже по ходу дела. Поэтому вам стоит купить электрокотел Зота, если экономия ресурсов для вас играет не последнюю роль.

Электрокотел Зота Люкс работает только при наличии циркулярного насоса, что обеспечивает его эффективность. Эти котлы обеспечены современными автоматизированными системами, которые позволяют эффективно регулировать работу устройства так, как необходимо в конкретный момент.

Так выглядит электрический котел зота

Электрокотел Зота данной модели также может быть оснащен GSM-модулем, что позволит потребителю совершать регуляцию работы котла с помощью обычного сотового телефона. Также такой электрокотел имеет систему диагностики, то есть он сам анализирует свою работу и указывает на неполадки.

Изготовление электродного обогревателя

Существуют различные схемы подключения электродного обогревателя к отопительной системе. При одноконтурном соединении отопление используется только для обогрева помещений. Если установить двухконтурное устройство, теплоноситель будет также использоваться в системе горячего водоснабжения.

Изготовление электродного отопительного устройства осуществляется в следующем порядке:

• на стальную трубу, которая в дальнейшем будет использоваться в качестве корпуса котла, насаживается муфта;
• на другой конец крепится тройник;
• проверяется герметичность соединения, необходимо исключить вероятность возникновения утечек;
• торец тройника соединяется с электродом. Его неподвижность обеспечивается с помощью используемого изоляционного материала. Электрод устанавливается в определённом положении и фиксируется;
• перед проведением сварочных работ внутрь трубы наливается жидкость;
• к трубе привариваются стальные болты. К ним будет крепиться провод заземления и нулевой. Места соединения тщательно изолируются;
• На последнем этапе изделие соединяется с отопительным контуром и подключается. Следует учитывать, что для защиты системы нельзя использовать УЗО. В этом случае повышается вероятность поражения электрическим током.

Чтобы обеспечить безопасность работы нагревательного прибора конструкция дополняется следующими элементами:

• предохранительным клапаном;
• устройством, с помощью которого будет производиться удаление воздуха;
• датчиком давления;
• расширительным бачок.

Рекомендации по установке

Монтаж электродного обогревателя следует проводить с учётом определённых рекомендаций:

• устройство крепится в вертикальной плоскости;
• непосредственное соединение прибора с отопительной системой следует осуществлять с помощью металлических труб;
• для заземления выбирается медный провод;
• перед включением котла необходимо очистить систему с помощью специальных средств.
